关于紫铜屏蔽方面 在设计方面也参考了很多设计
从紫铜材料应用方面 如果全部采用紫铜会增加成本 并且紫铜长期会氧化 影响美观 如果不采用会影响屏蔽效果

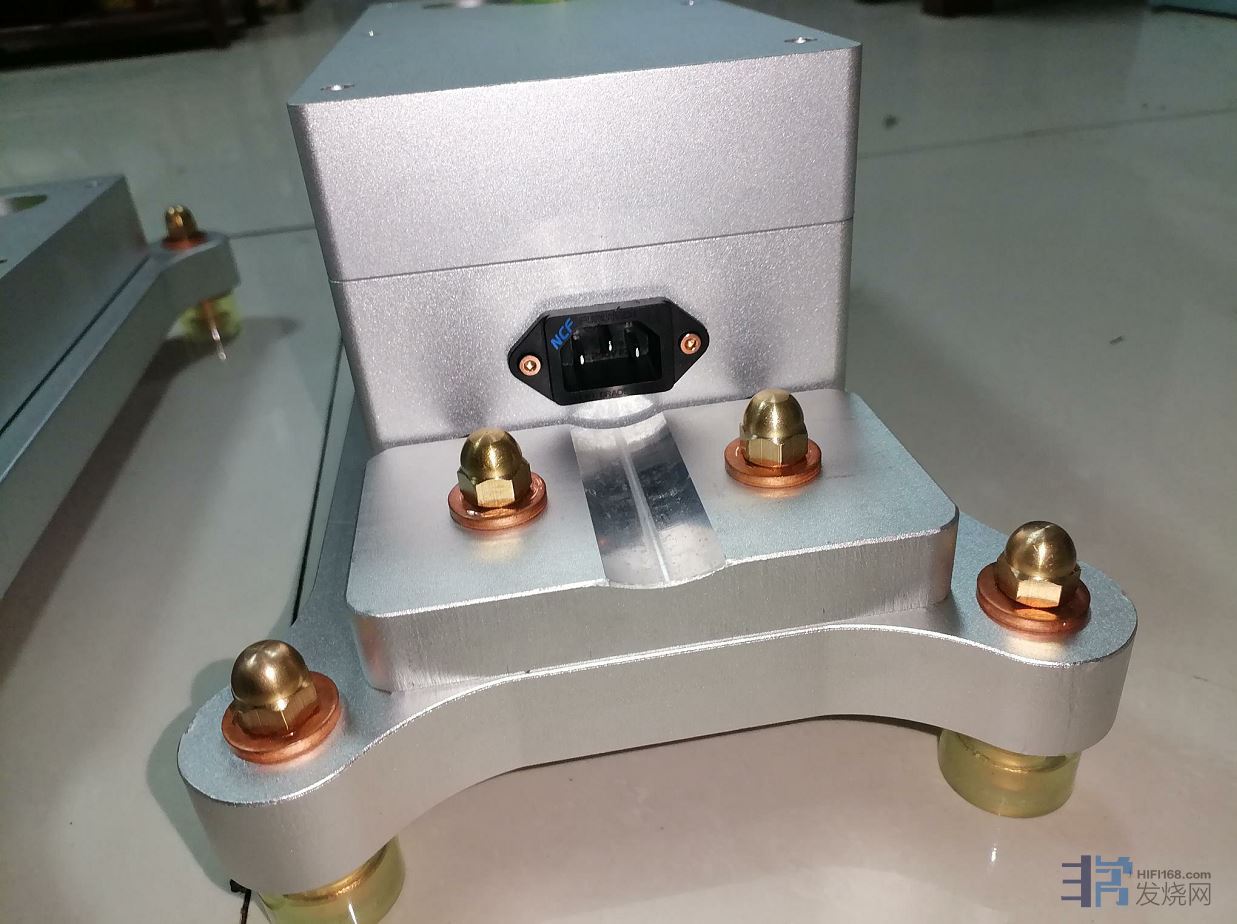

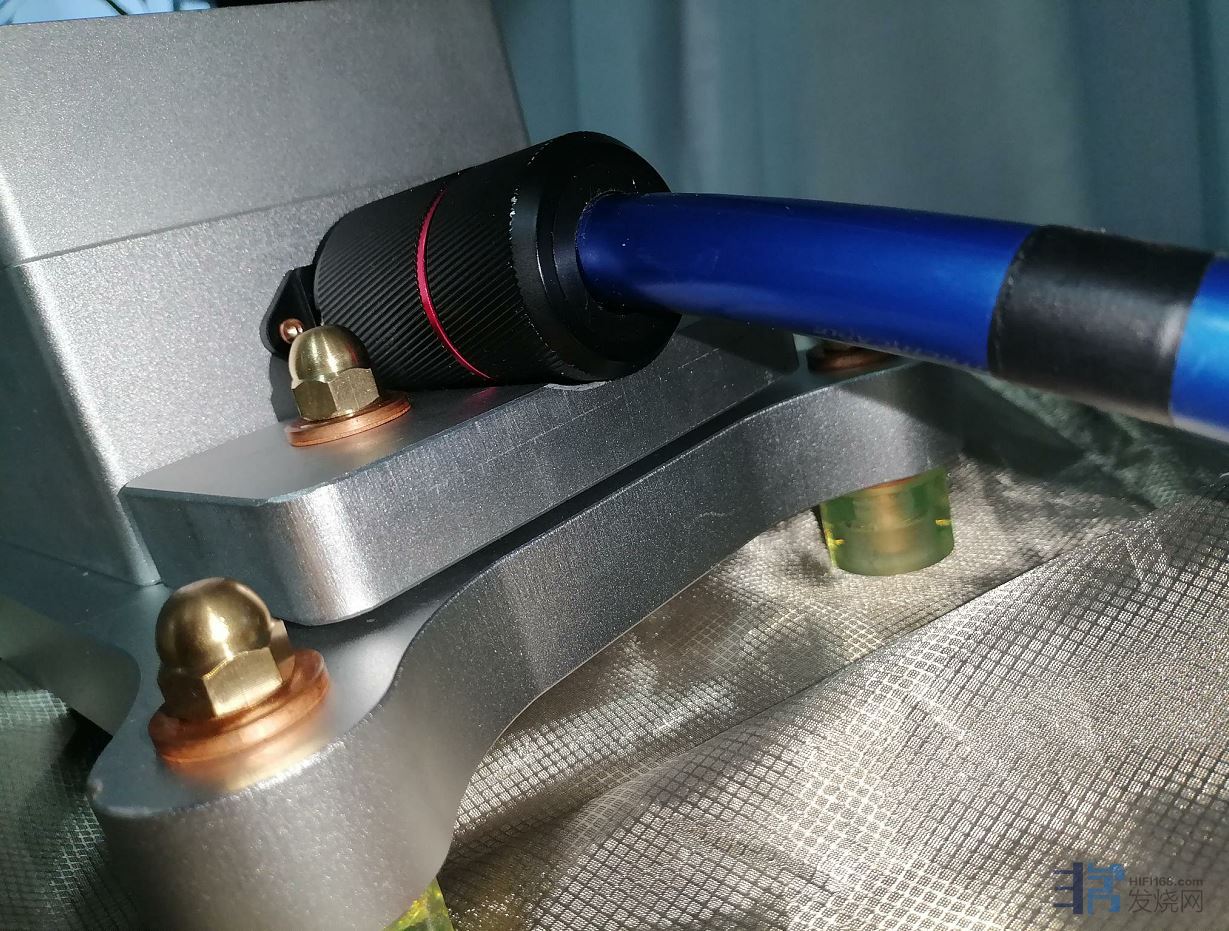

最后采用了 在盒子内周边全部垫10毫米紫铜板 如果以后在盒子里面安装其他电路板 把紫铜板拿出来 直接在紫铜板上打孔安装即可 不必破坏盒子本体。

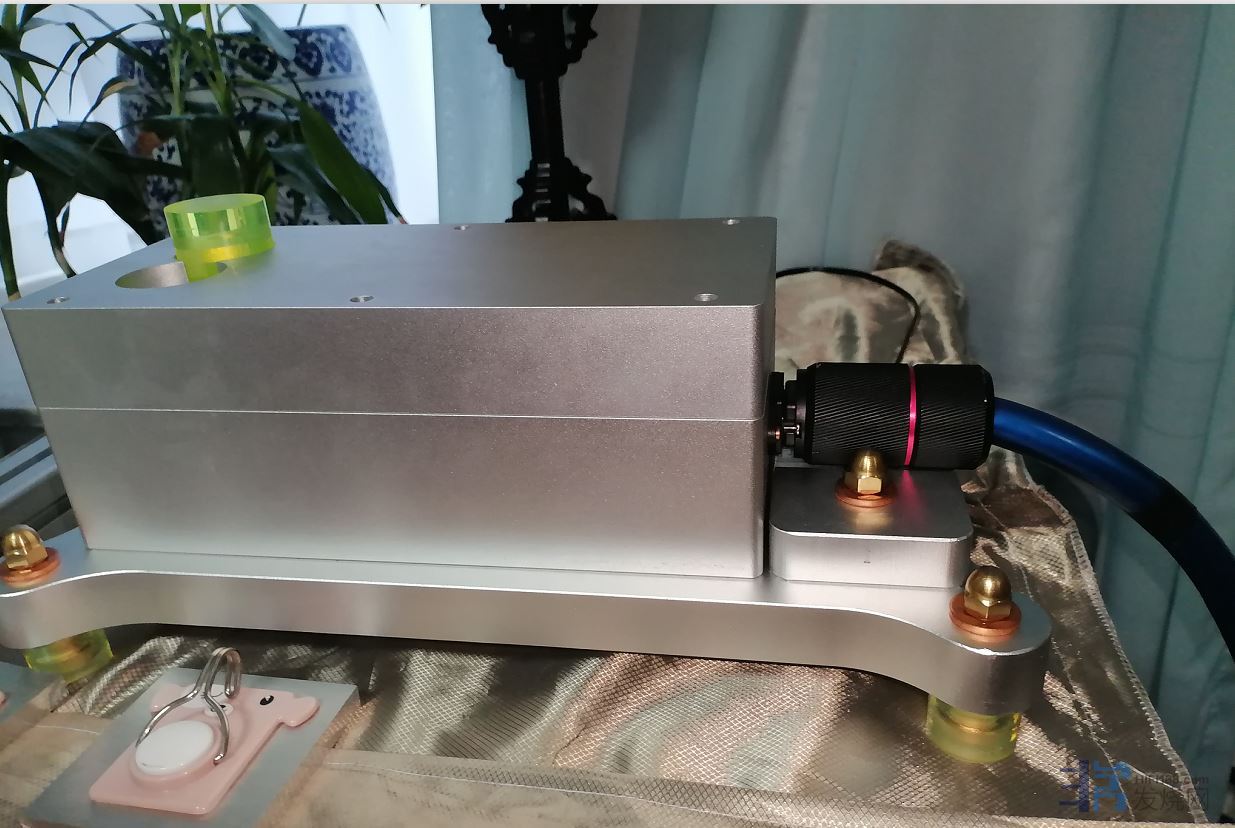

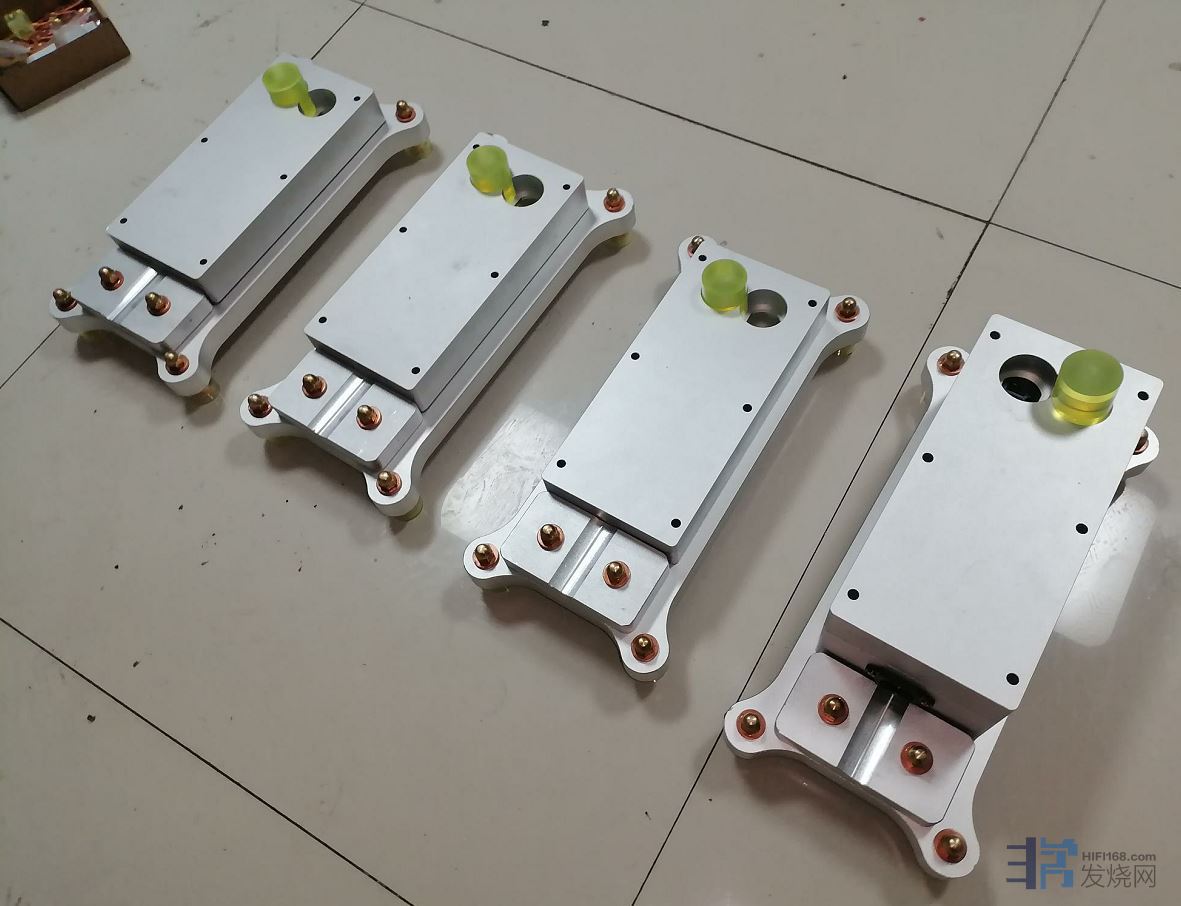

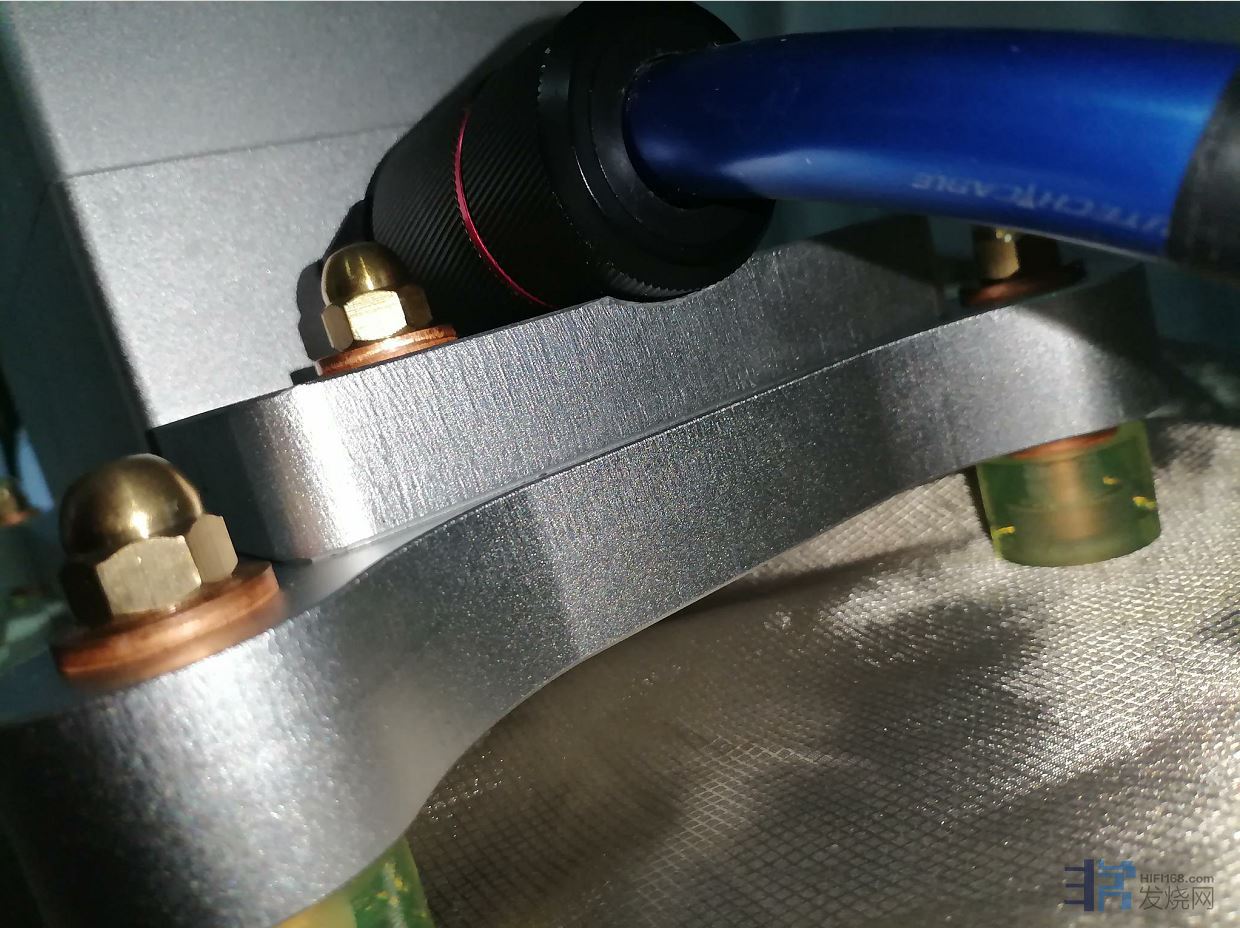

这样 插线板最里面是10毫米紫铜板作屏蔽 盒子本体都是厚40毫米~45毫米的铝合金壁厚 并进行了喷砂亮银处理 构成屏蔽电磁干扰 且铝合金美观

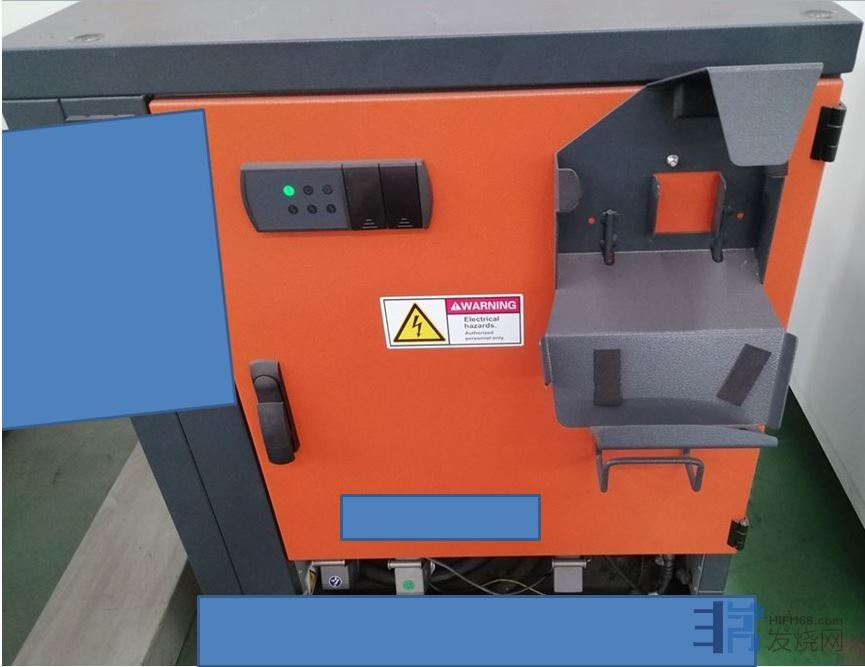

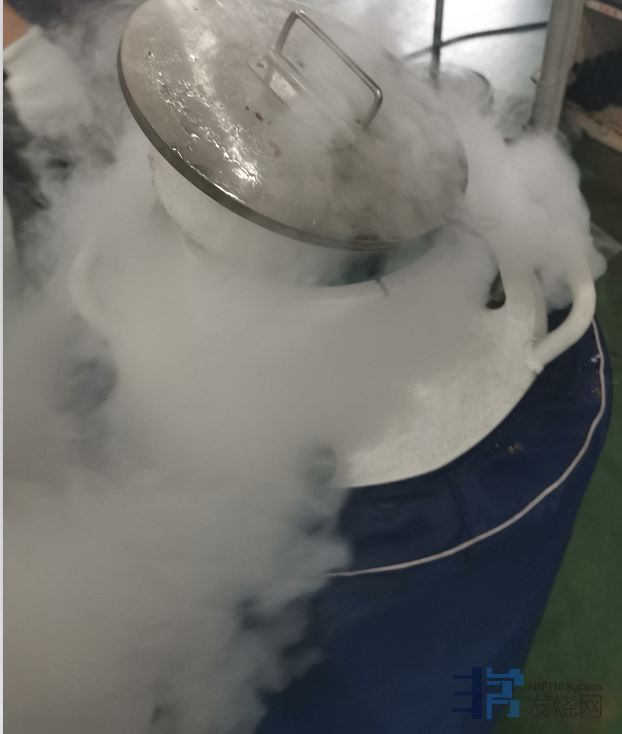

目前盒子的紫铜板还在制作中 进行特殊工艺处理，这个是参考了鹦鹉螺插线板的工艺

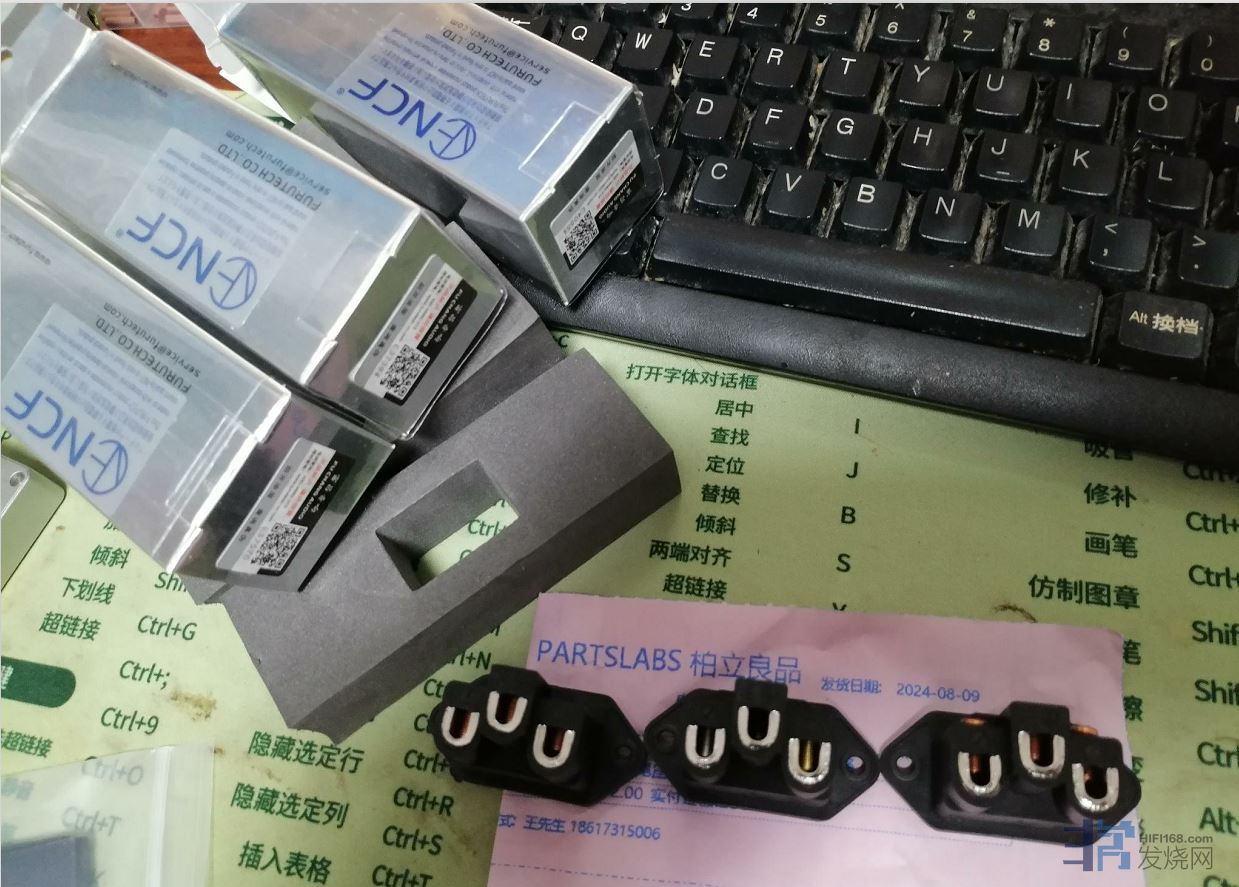

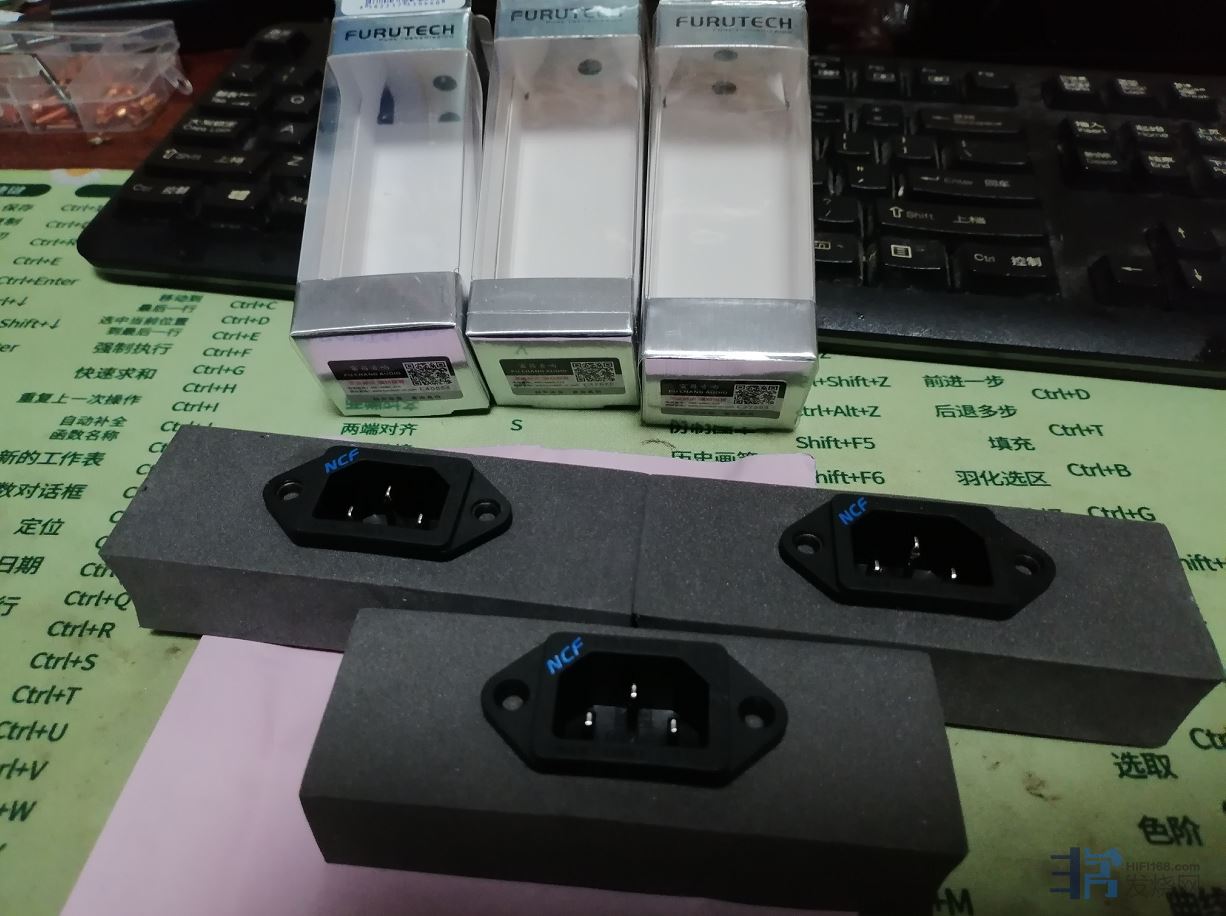

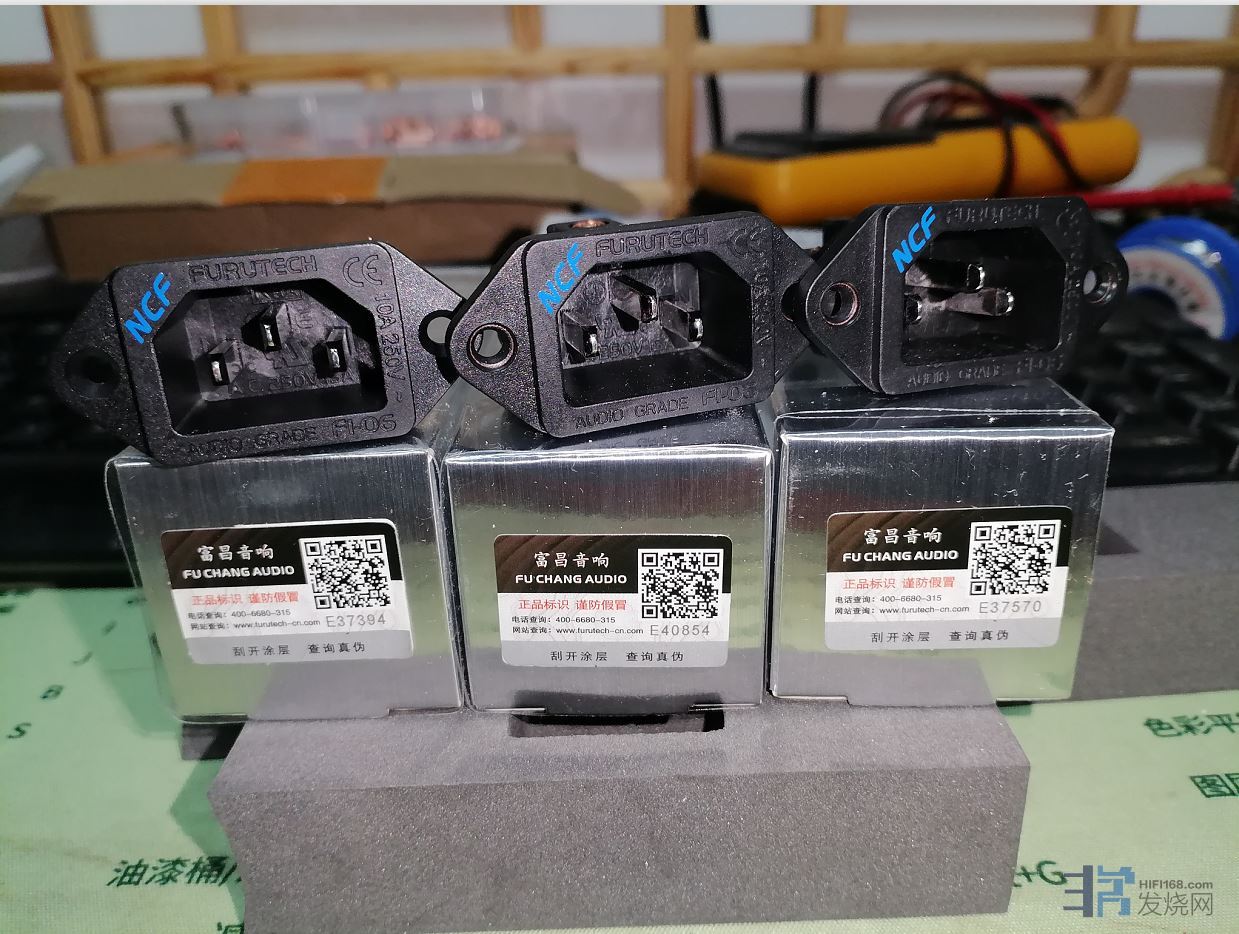

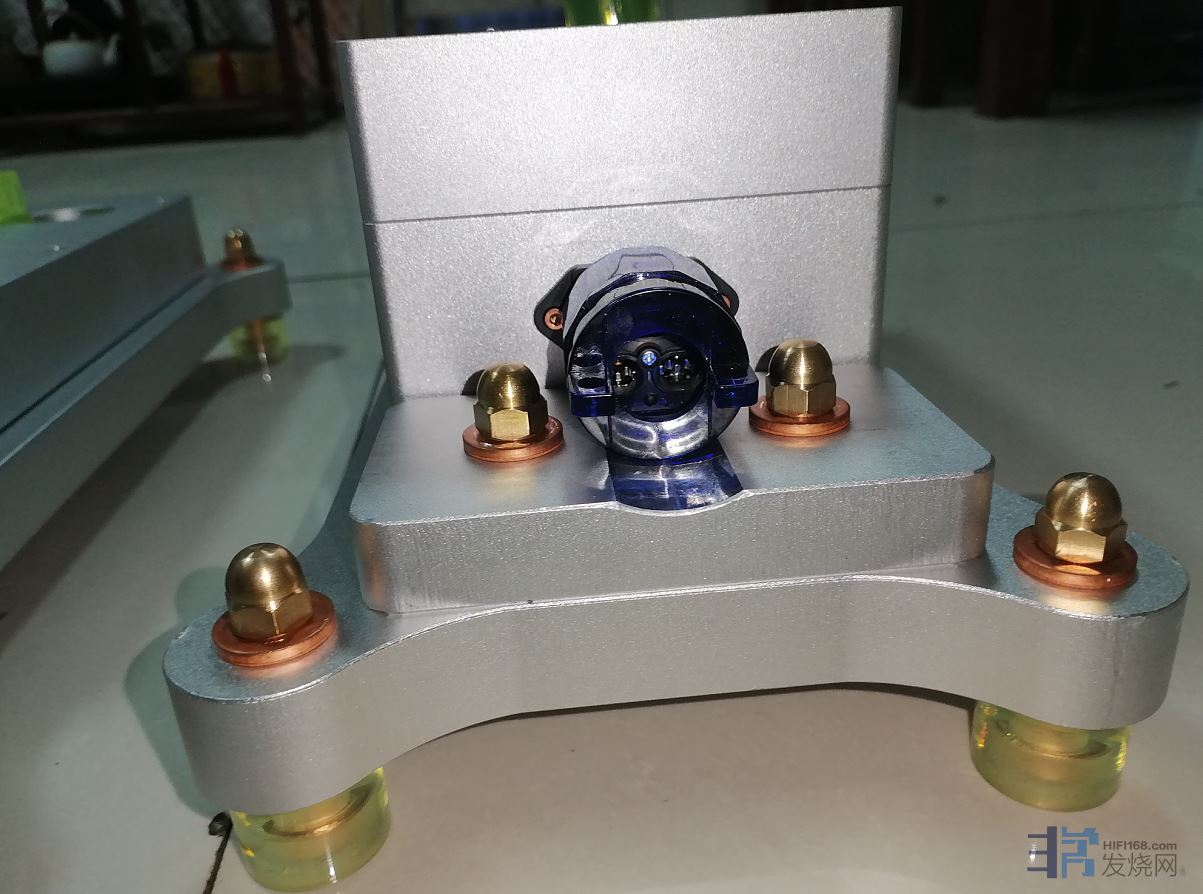

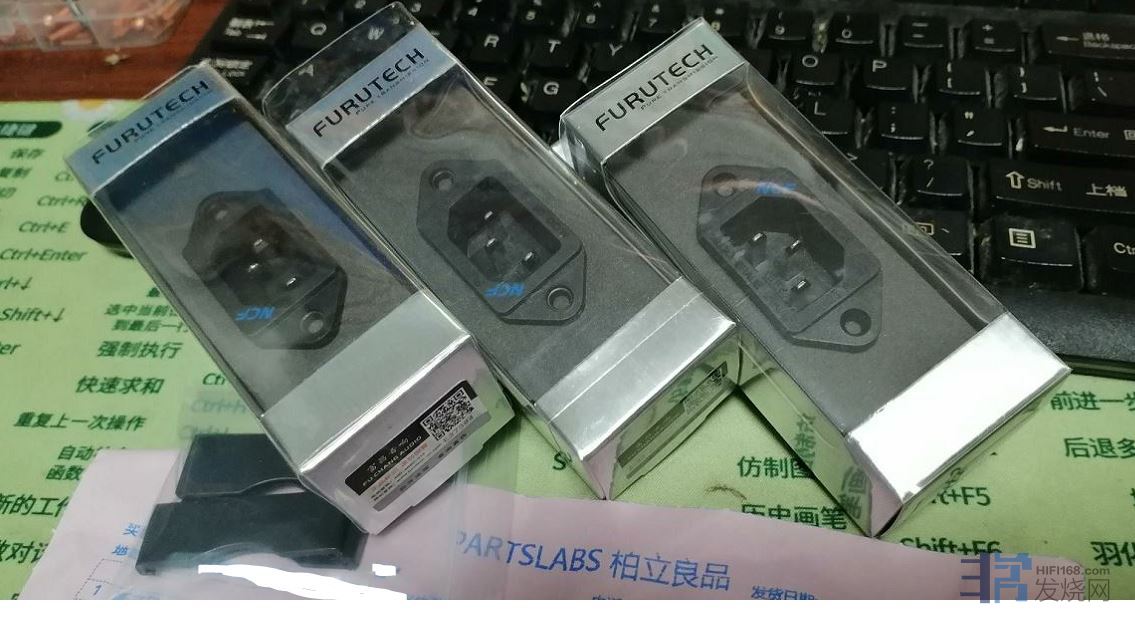

可能很多烧友问 为什么一个插芯放在最前面 不放置在插线板中间？ 除了考虑以后安装缓启动与其他电路板以外，
还有一个原因是（参考了 鹦鹉螺的旗舰插线板 用了磁环 每个地线都缠绕屏蔽磁环几圈）这需要空间

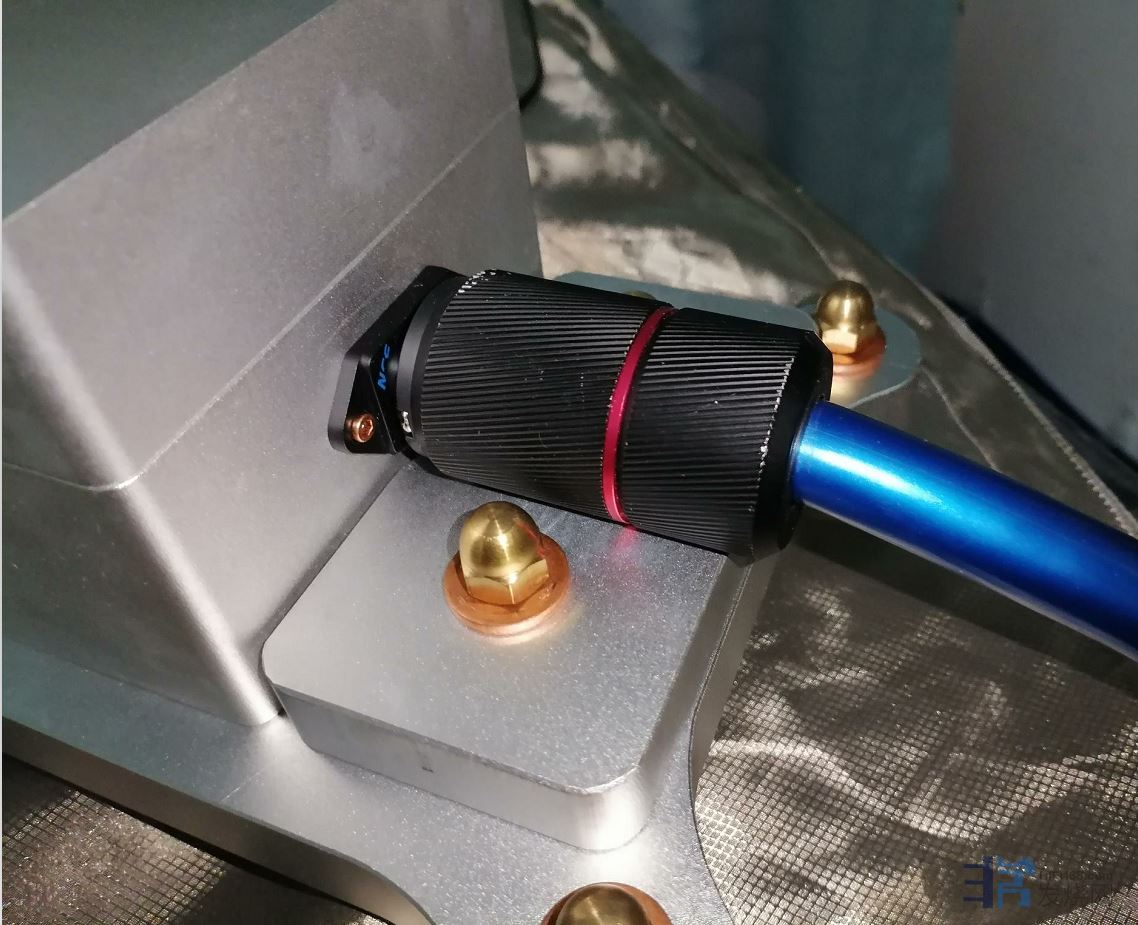

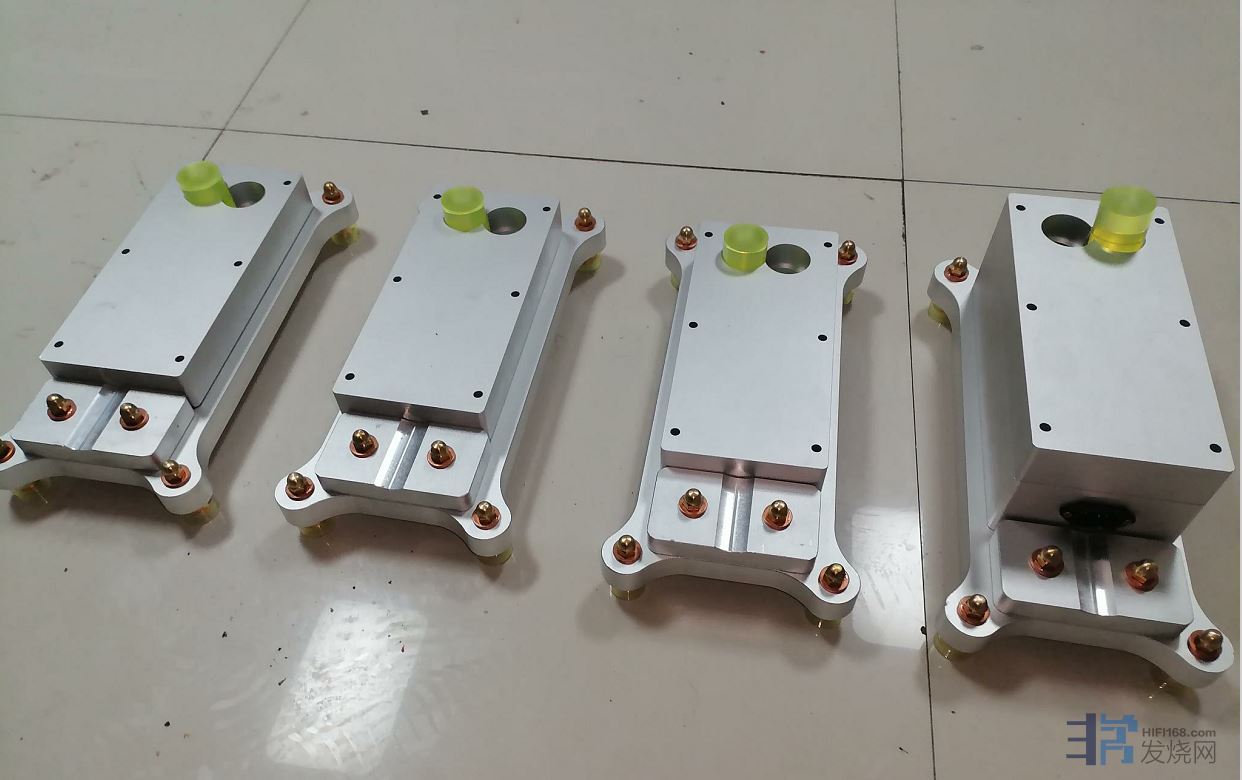

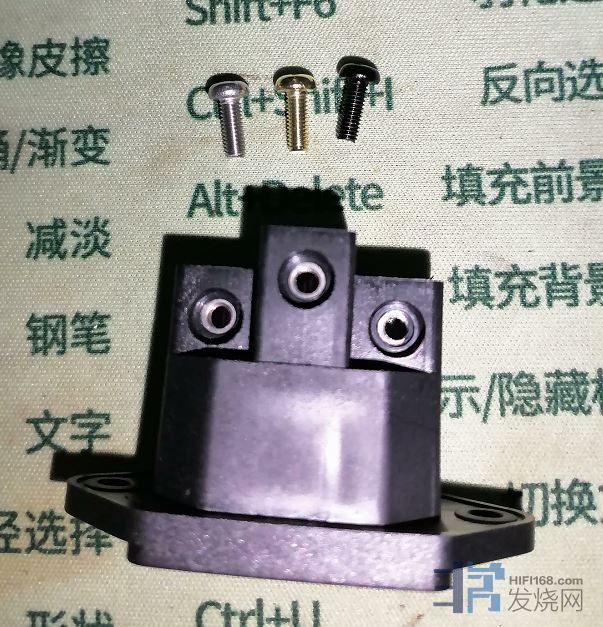

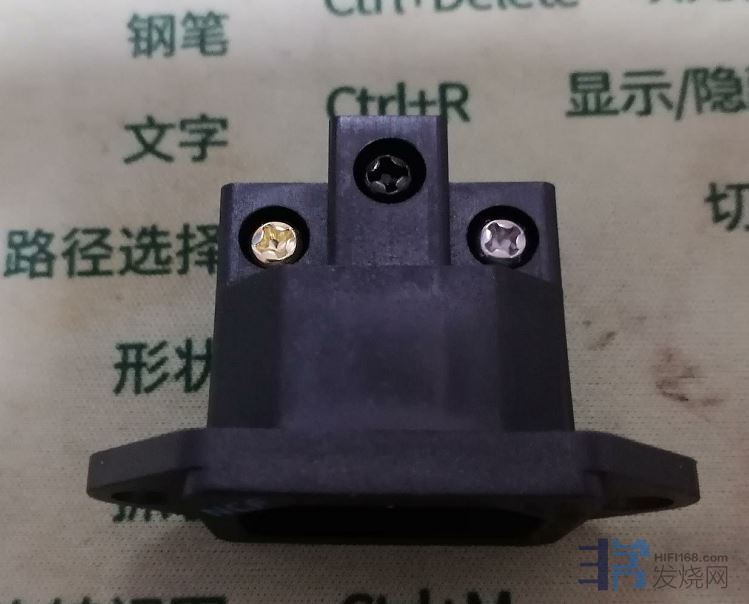

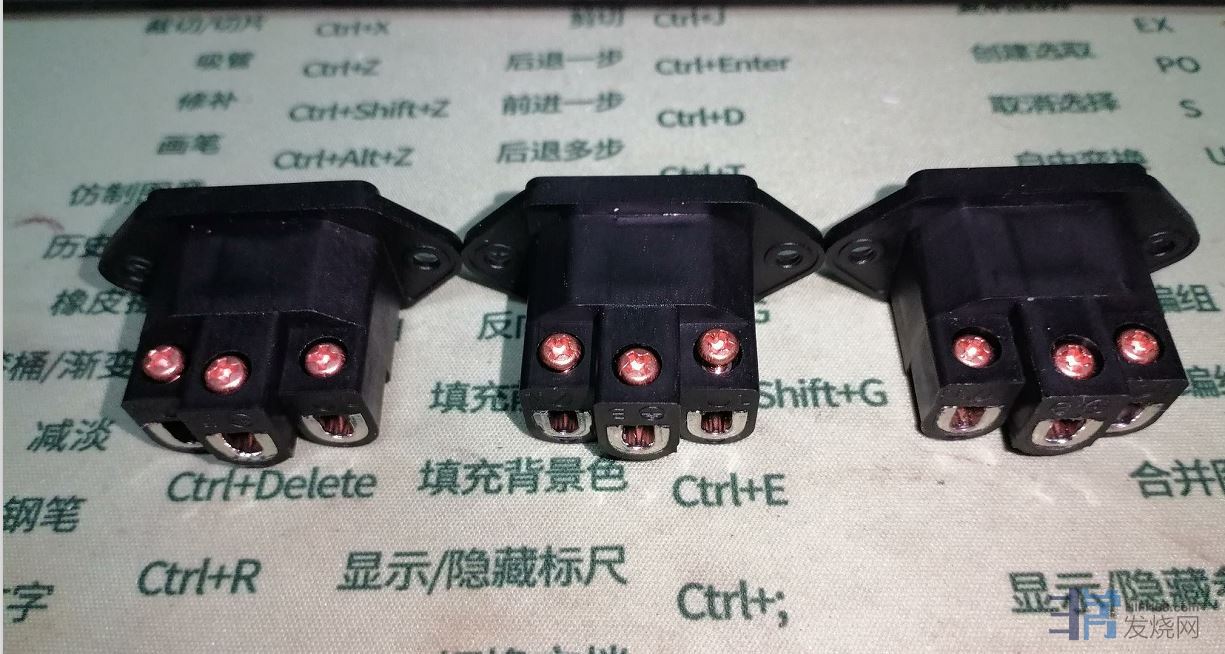

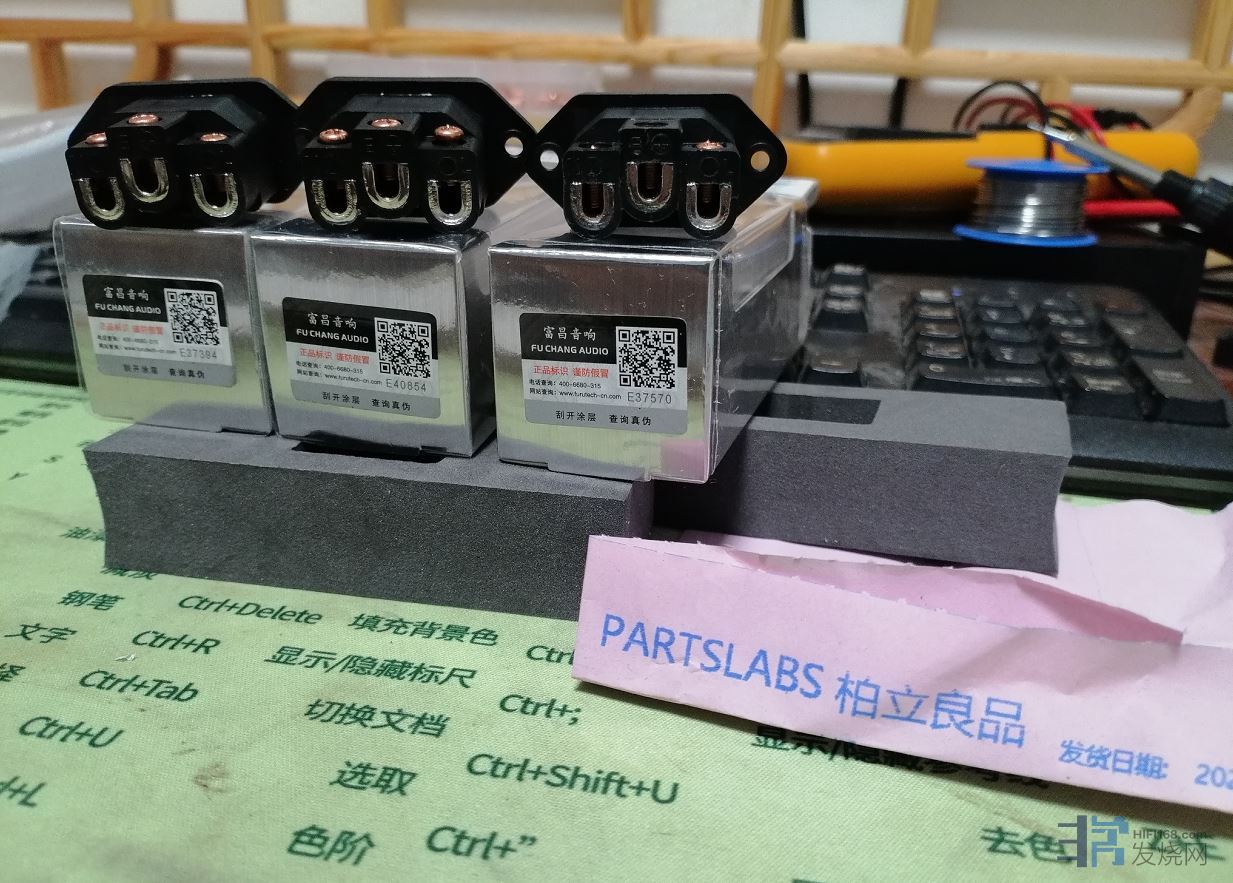

因此后面会安装磁环 并且使用鹦鹉螺一样的地线缠绕在磁环上 当然磁材质与机线学习了 你懂的 另外插芯安装在最前面 其他两个插芯的空间已经预留 并且加工了插芯固定孔 （只需要上盖加工出孔即可 成为可以安装3个插芯的插线板）
这个就是为什么把 插芯放在盒子的最前面的 2个原因。
|
