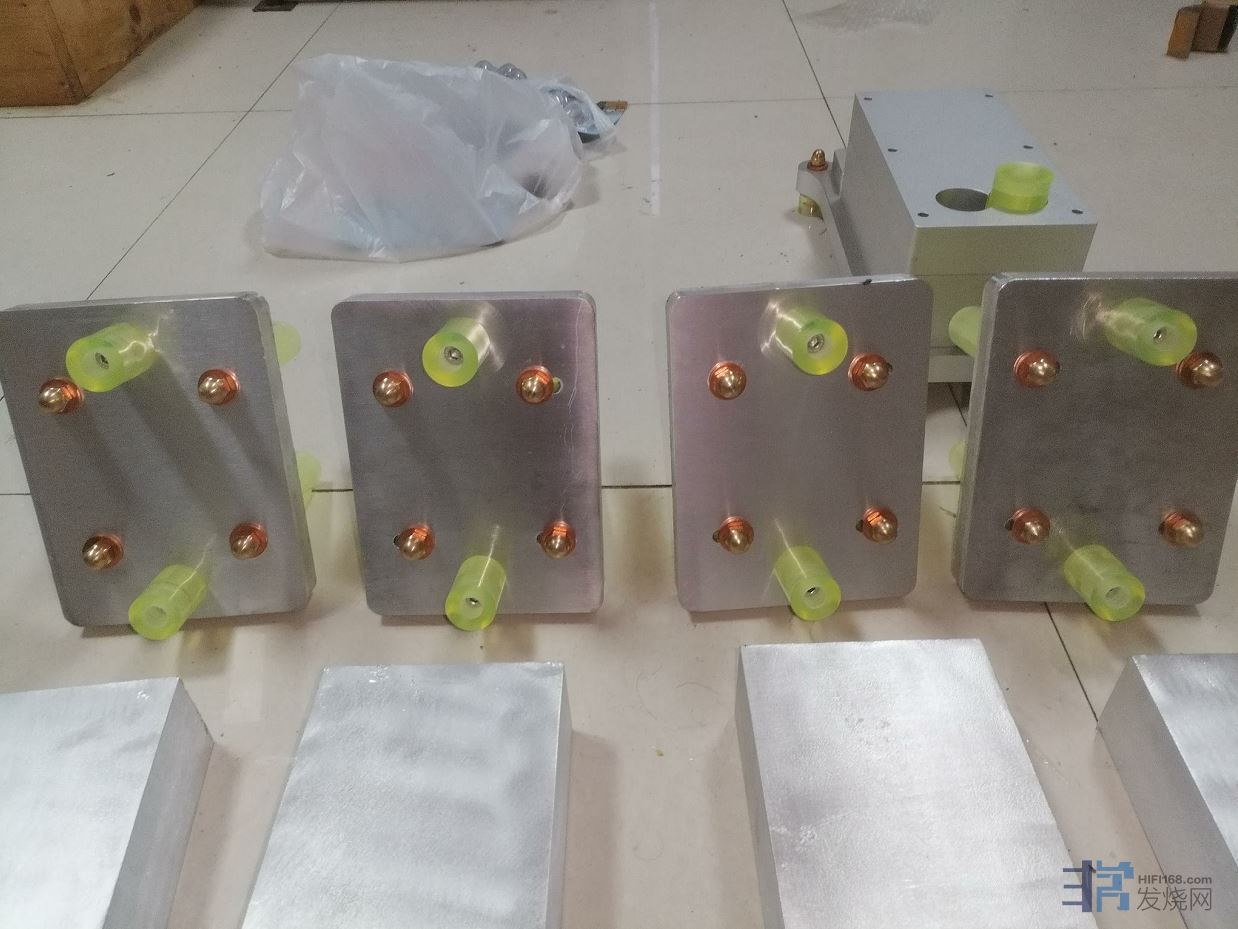

设计的配件正在进行表面氧化中。。。 趁这个间歇 说一下 改善前的插线板优缺点

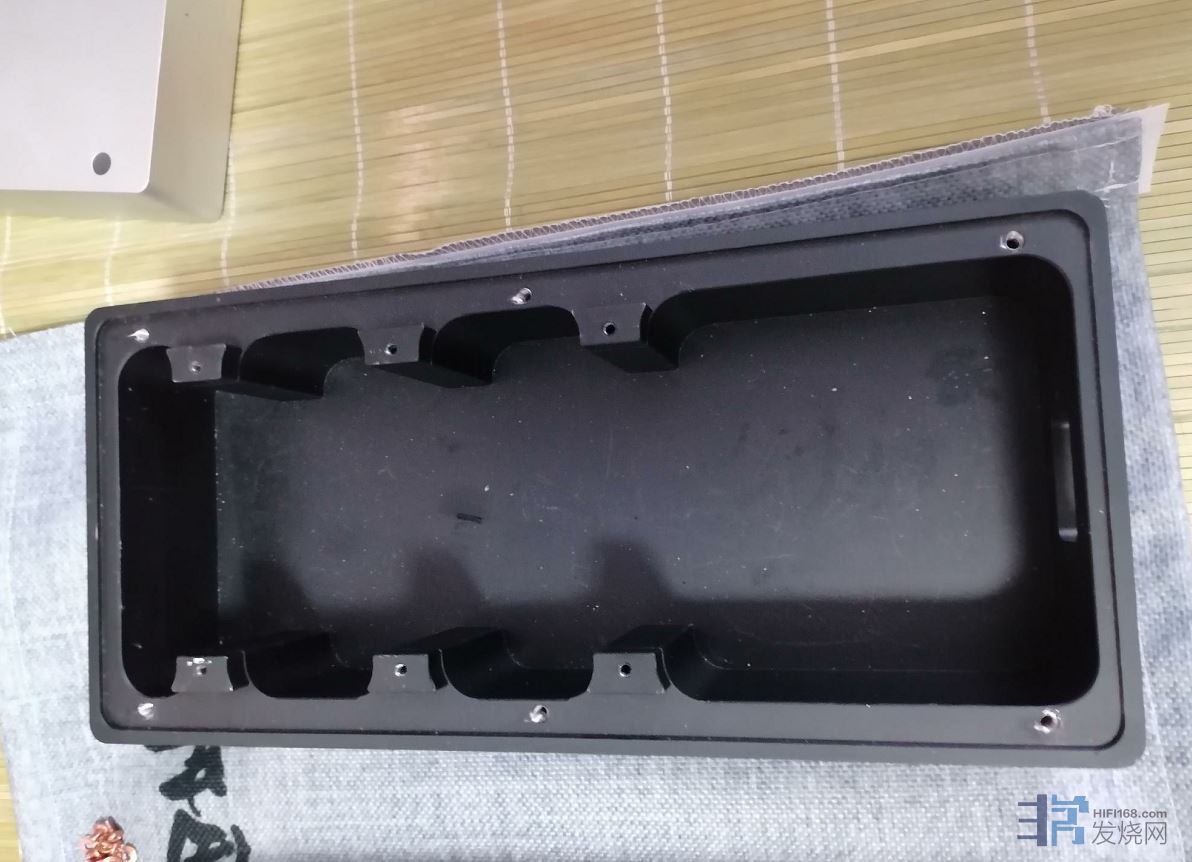

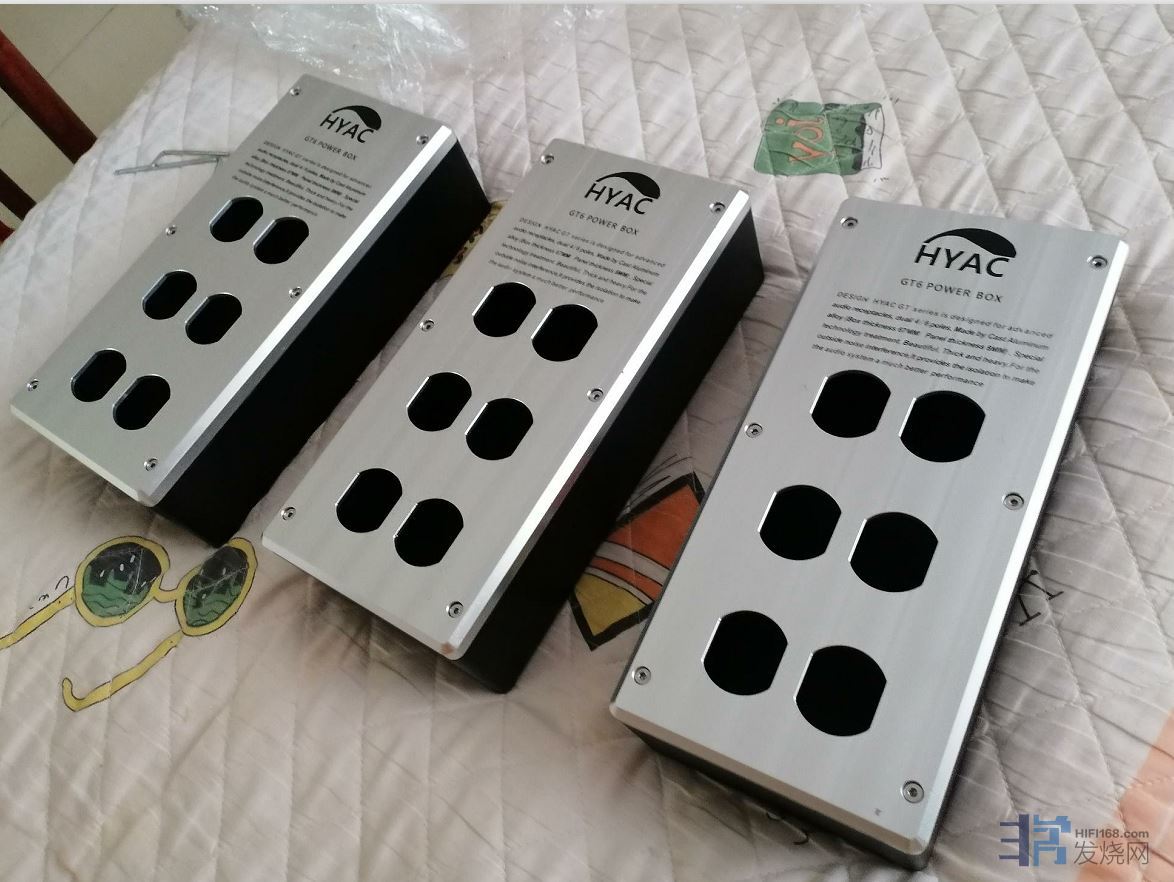

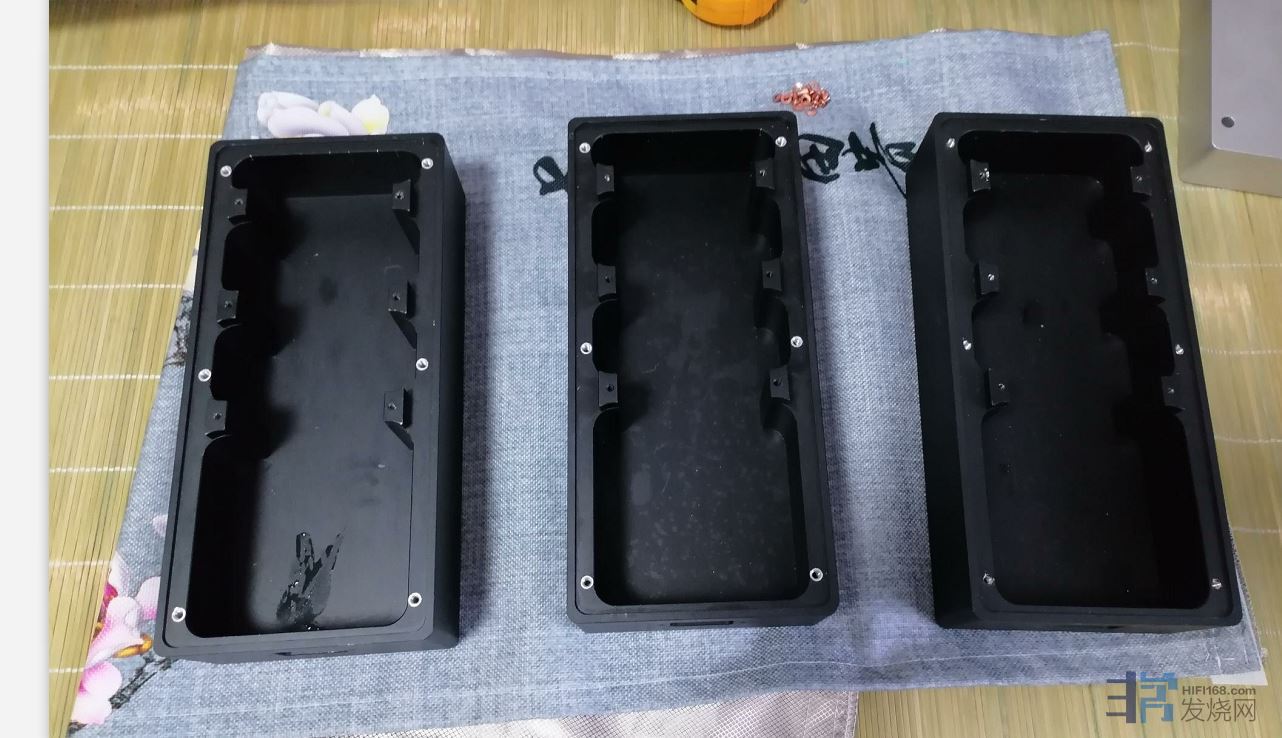

HYAC这款插线板优缺点
优点：
1.用料好， 采用6061铝合金制作，没有像其他插线板那样使用5052的低档铝合金。
2.用料足， 盒体用了286X128X69厚的外形尺寸，这就需要290X130X70的毛坯尺寸下料，盒子用料方面绝对足够。

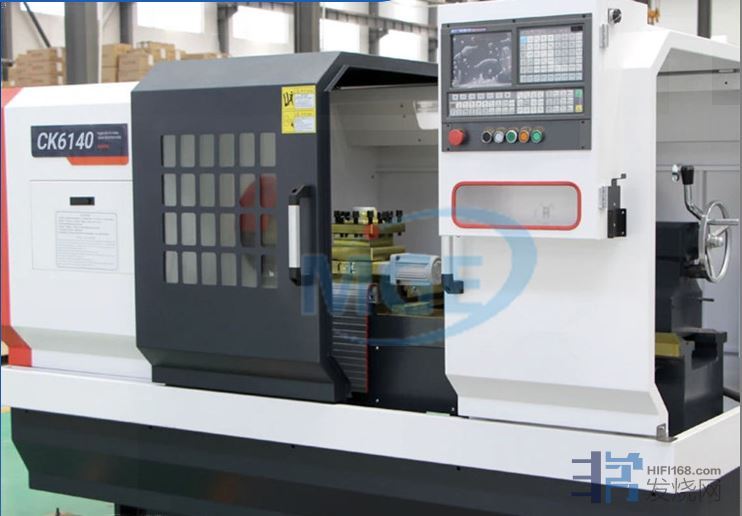

3.加工好，设计的很多拐角 都加工出来了，用高速光刀带来的表面光洁度，直接代替了 表面喷砂亮银，外观光洁 显得很漂亮。
4.设计定位好，使用了定位台特别好，这样可以充分的进行定位并且插芯摆上去很稳定。
缺点：
1.盒子中间的挖空过大 导致螺丝孔距离侧壁太近， 虽然局部侧壁有26毫米厚，但是螺丝孔距离侧壁只有1毫米壁厚。大部分材料都被切削掉了。
2.盒子设计安装插芯部位 只有一个凸台 周围的材料都切削掉了，这样作增加切削时间与加工费。
3.上盖虽然有13毫米厚，但是由于设计采用了让空 导致安装插芯部位只有3毫米厚度，大部分材料都加工让空了。
4.盒子采用了发黑处理 没有使用 铝合金喷砂亮银。

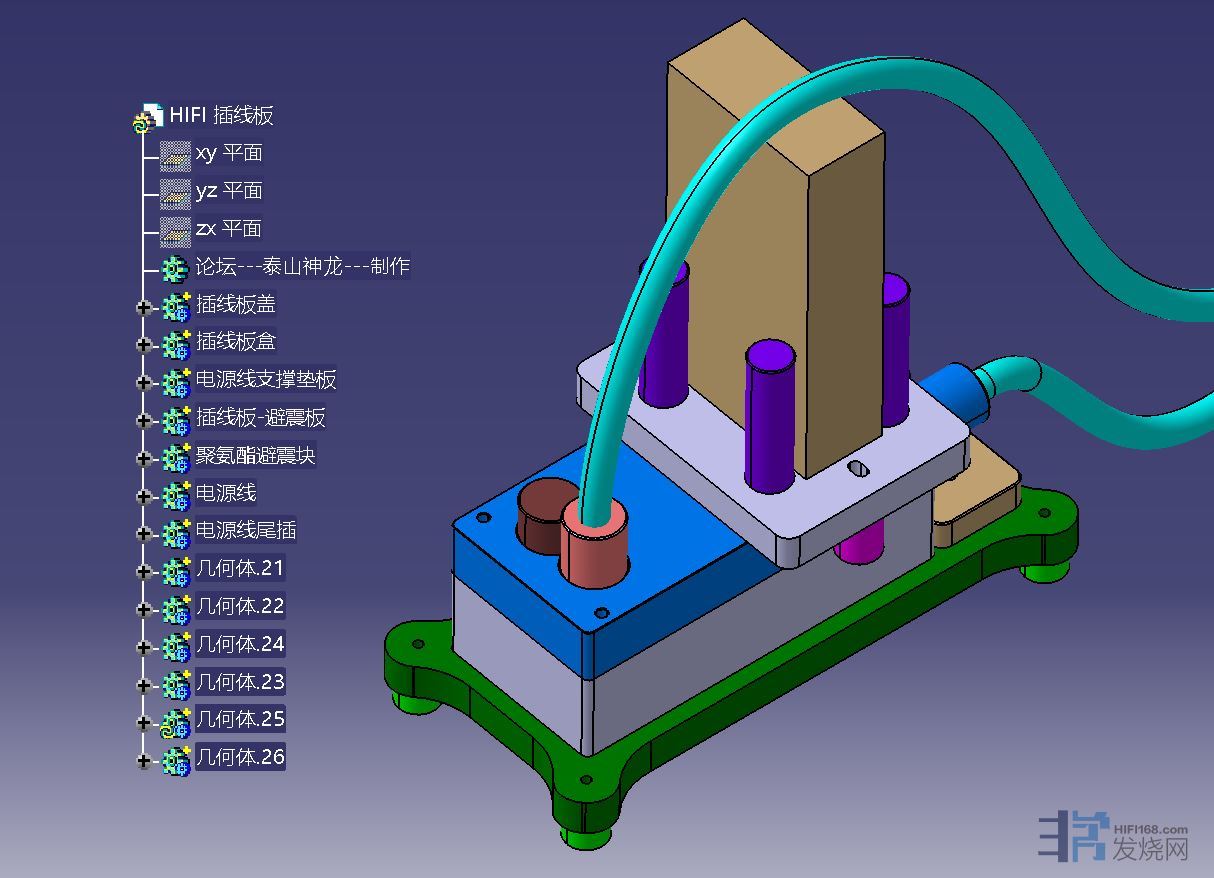

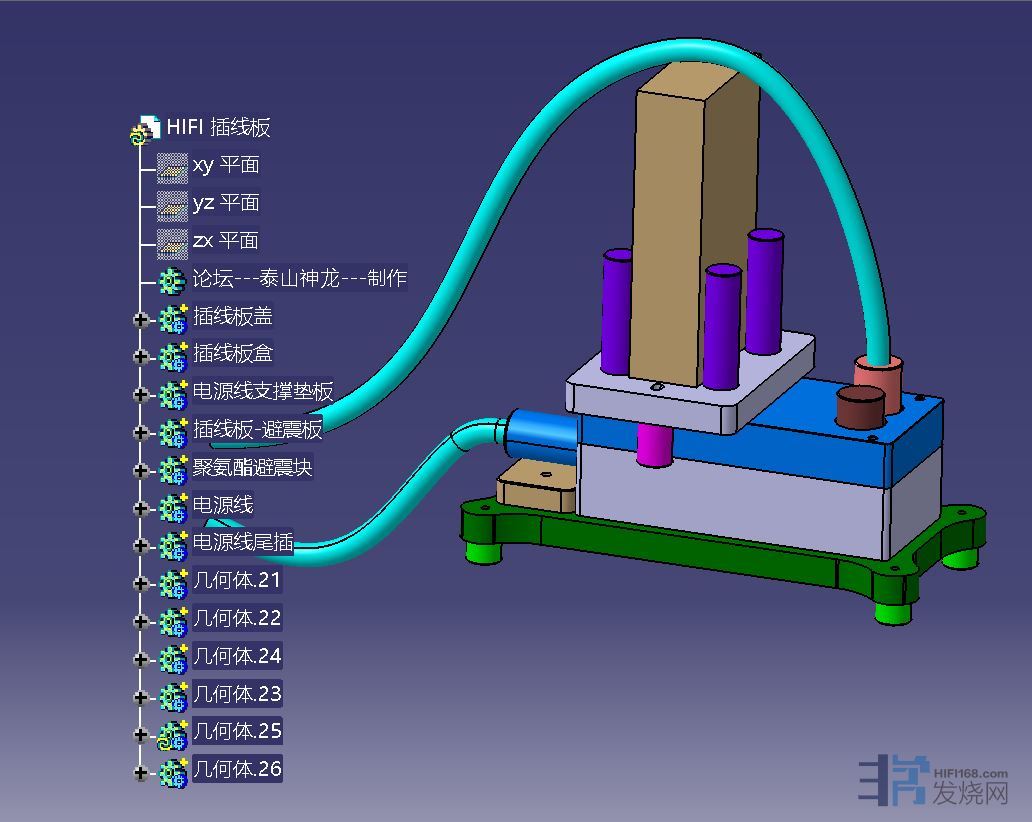

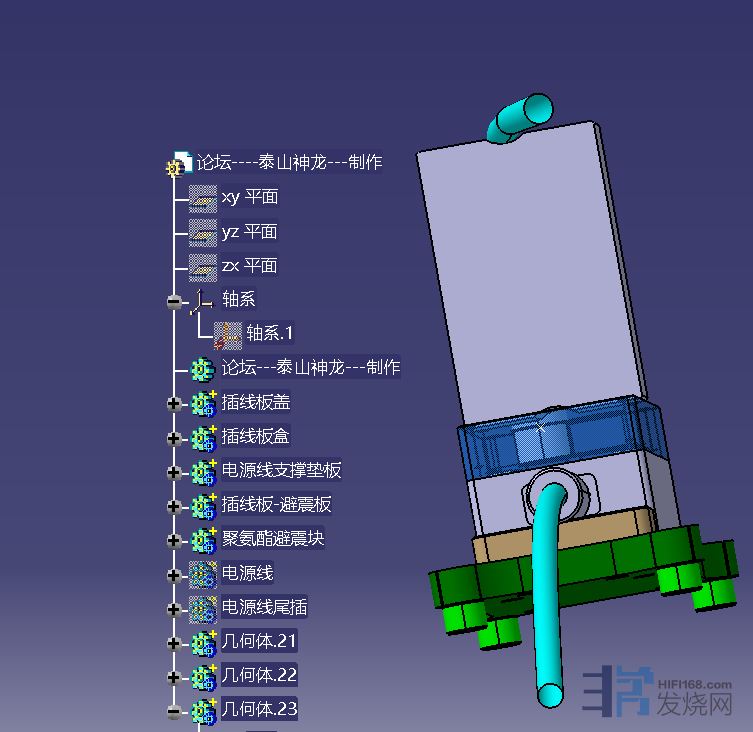

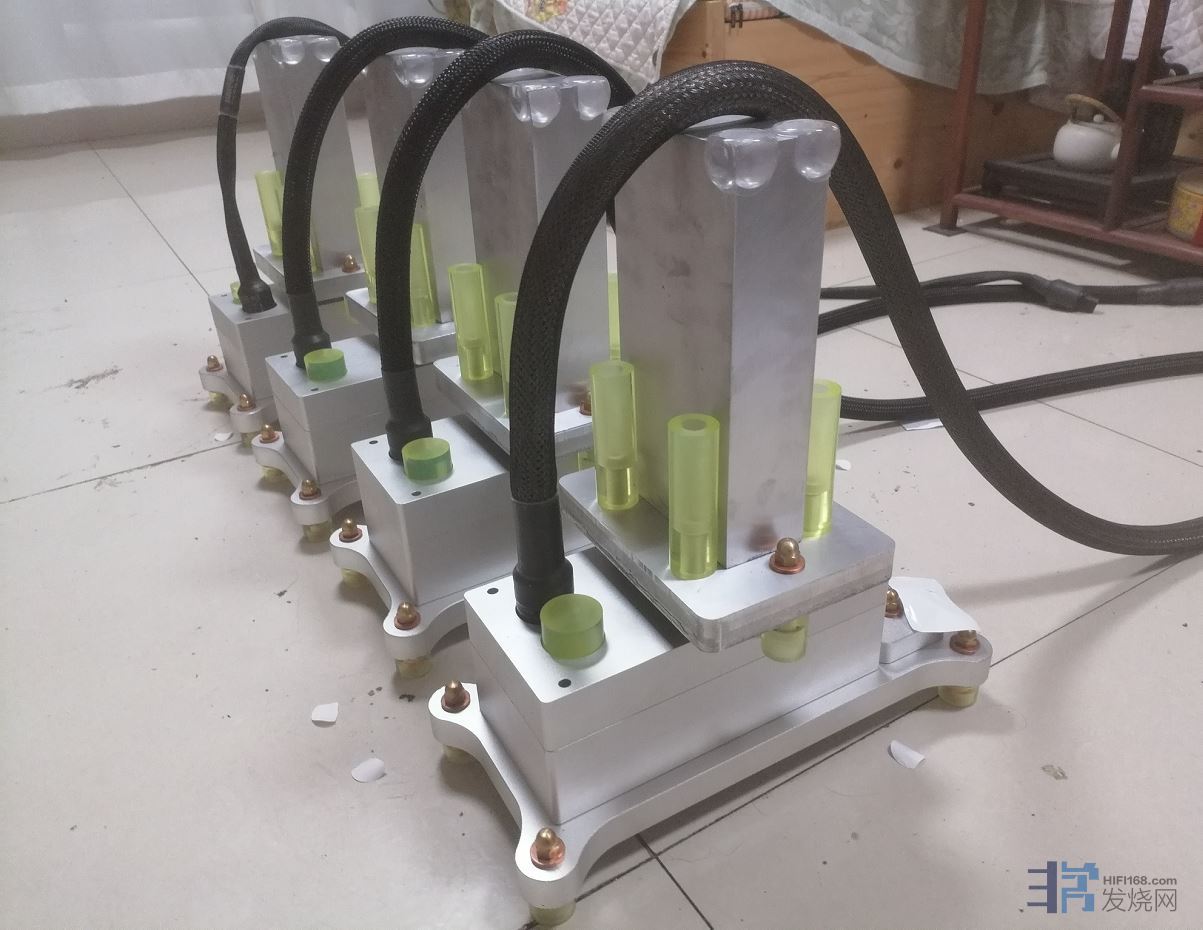

在使用后 进行了充分的吸收优点，把缺点改善一下

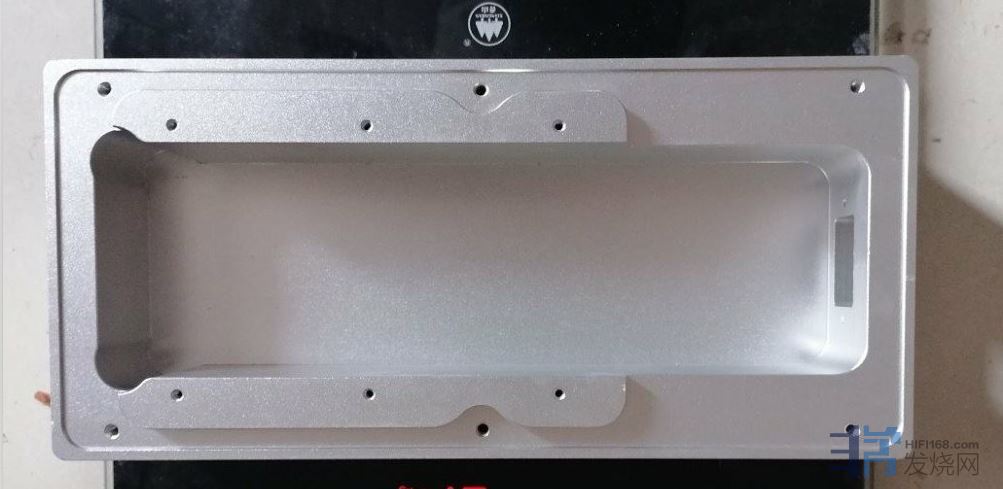

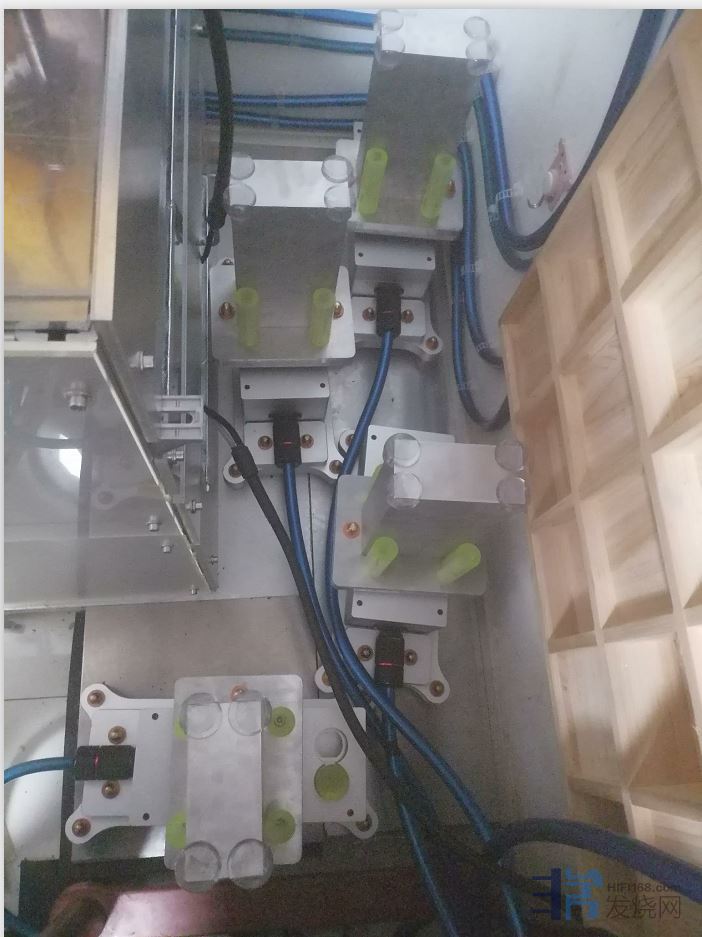

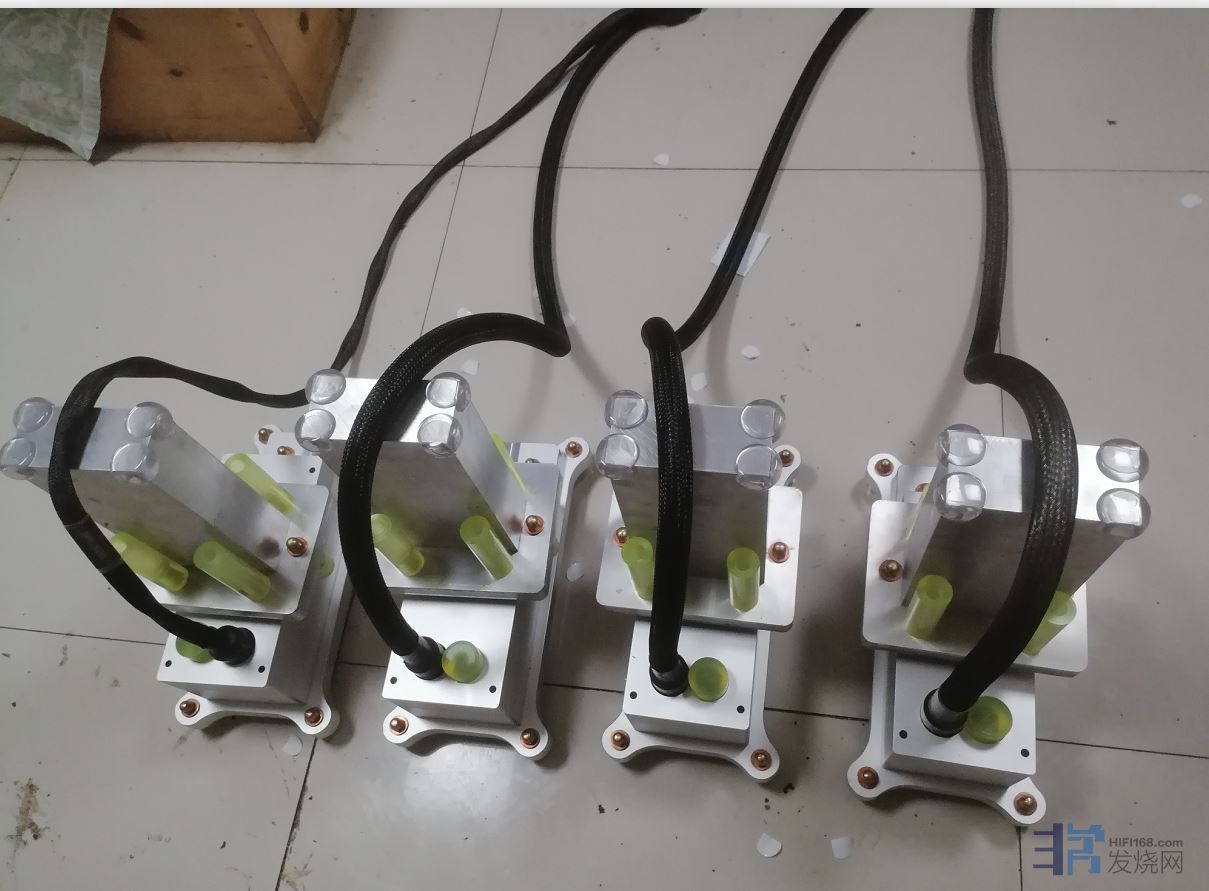

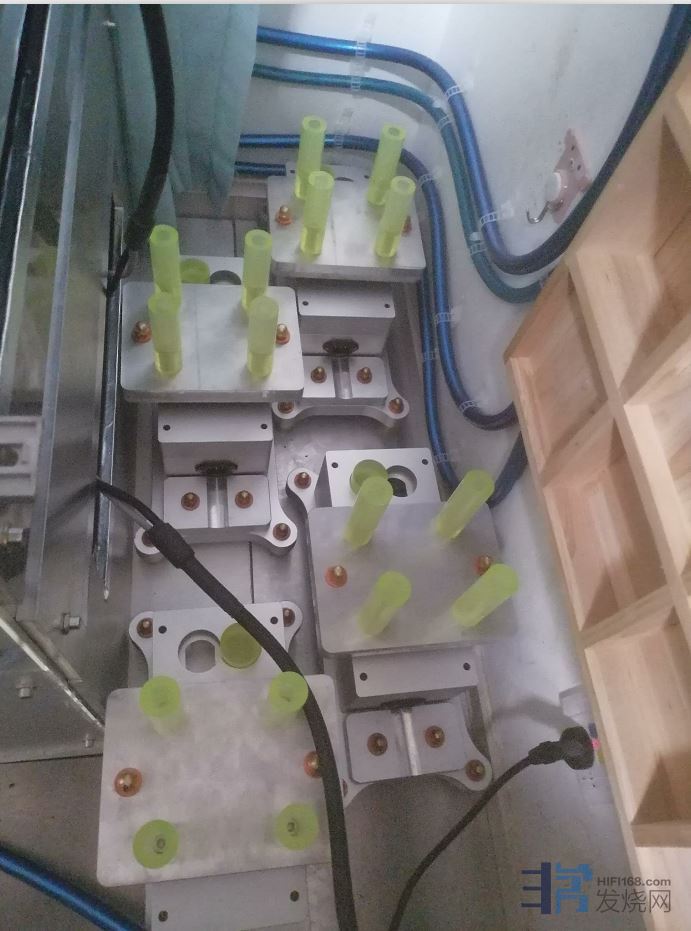

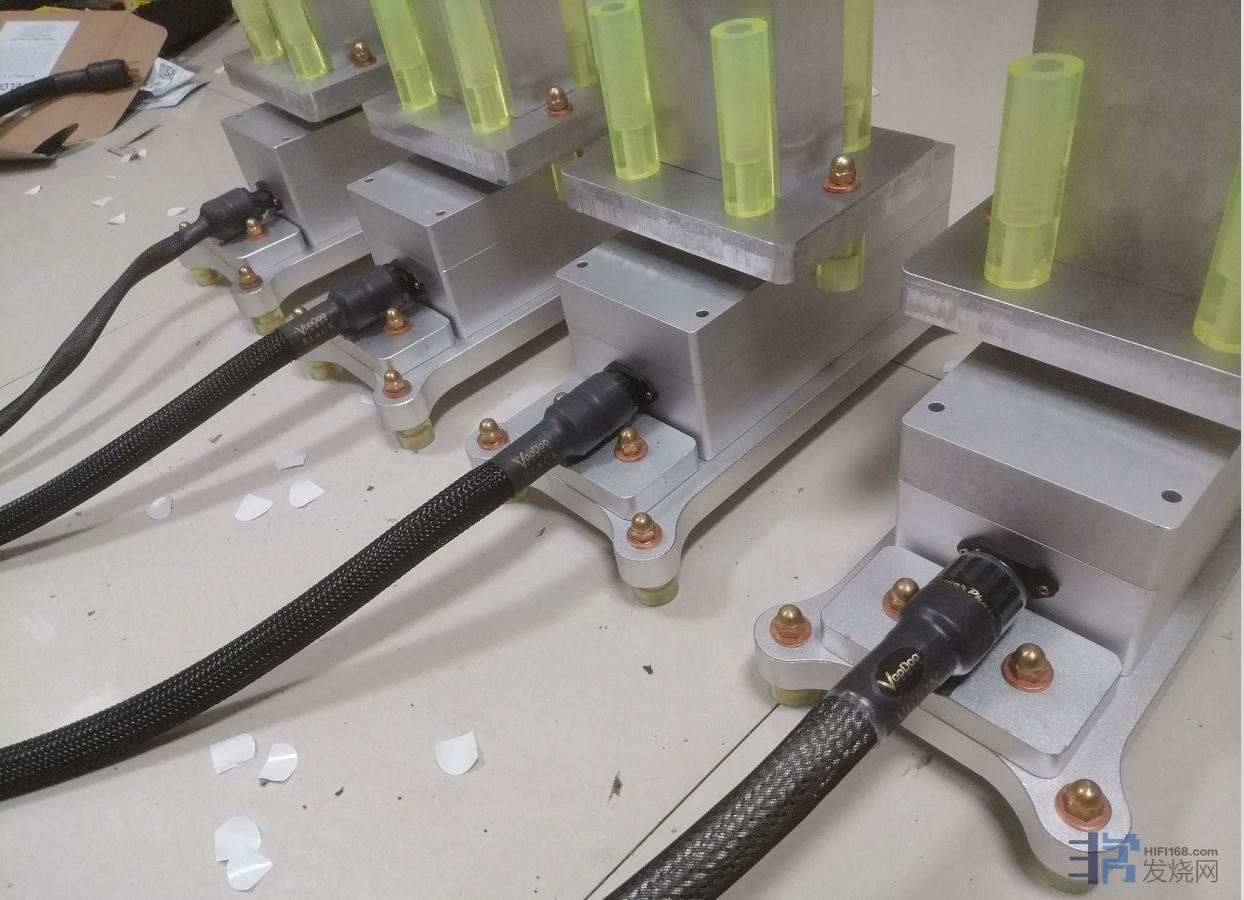

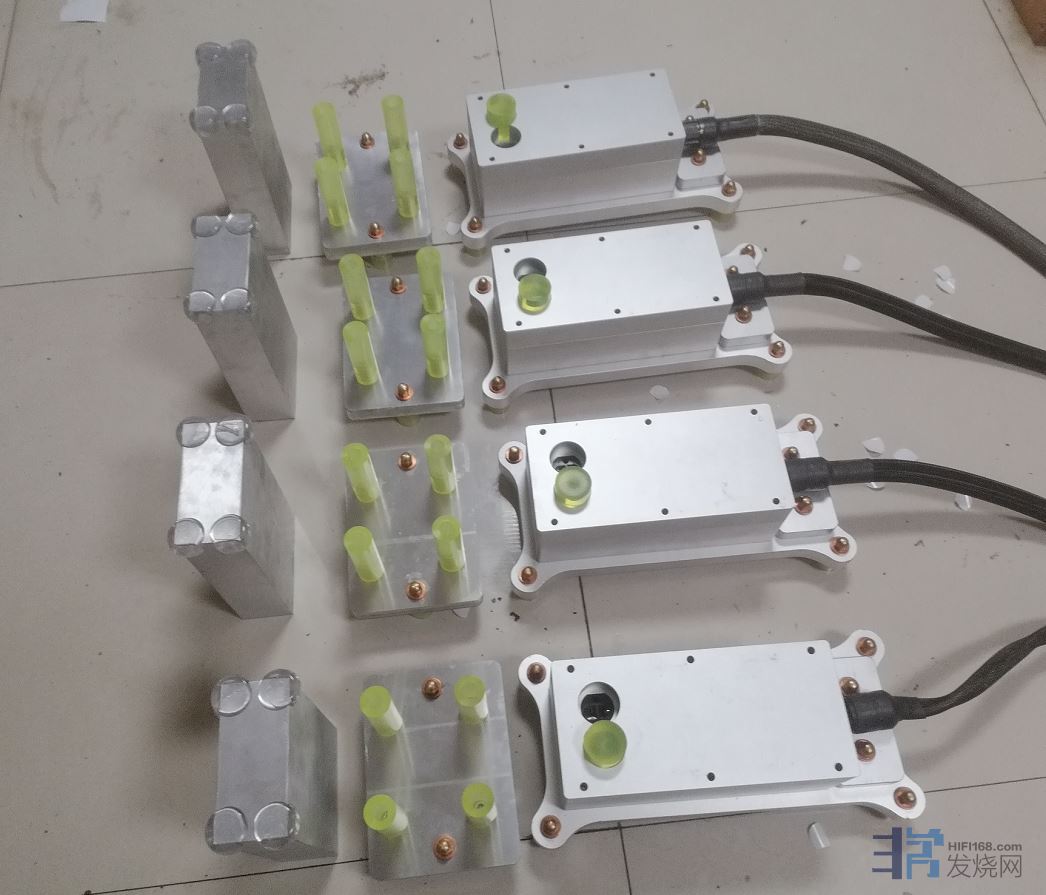

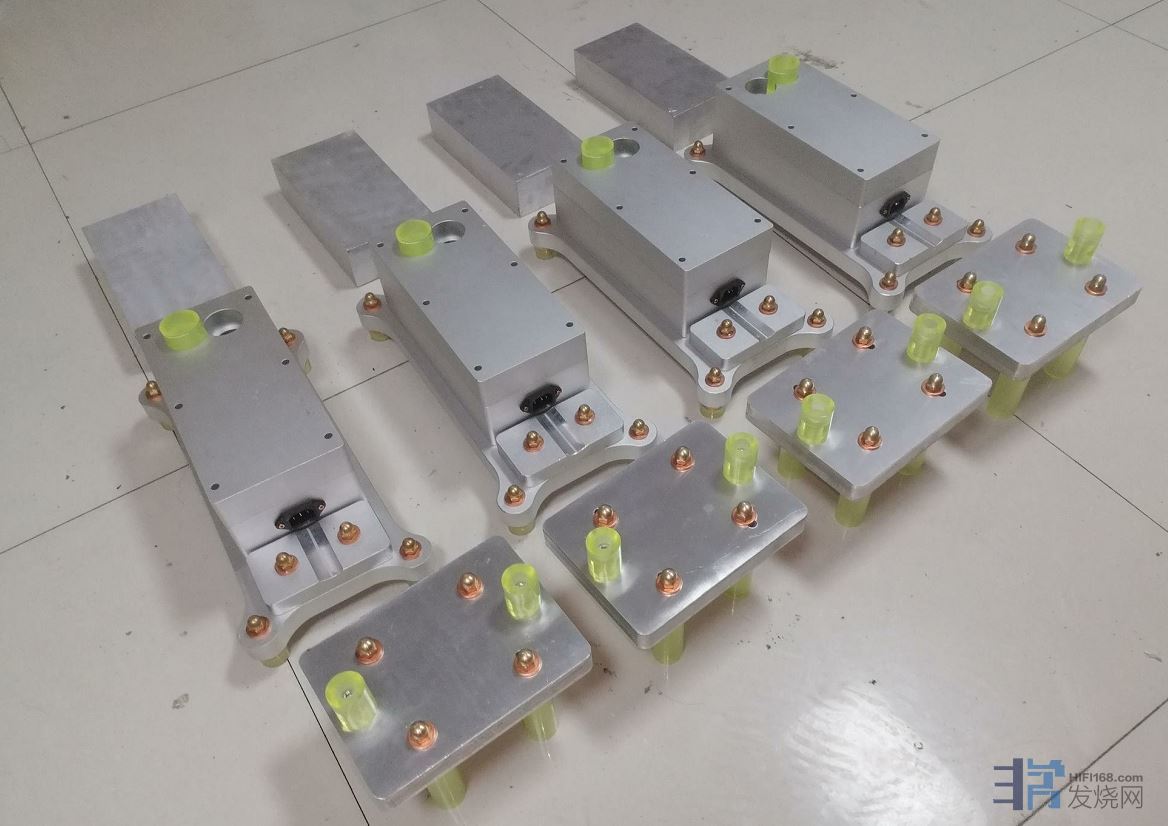

对比：

-
-
(, 下载次数:0)
(2024/8/21 7:00:03 上传)
-
-
(, 下载次数:0)
(2024/8/21 7:00:03 上传)
-
-
(, 下载次数:0)
(2024/8/21 7:00:03 上传)
-
-
(, 下载次数:0)
(2024/8/21 7:00:03 上传)
|
