楼主:泰山神龙

插线板改善---自制插线板---（重25斤的超厚铝合金插芯板 ） [复制链接]

查看: 30012|回复: 169
泰山神龙
头像

  • 论坛博士后
  • 221
  • 5636
  • 2024-05-25
131#
t T
发表于 2024-08-13 19:05 |只看楼主

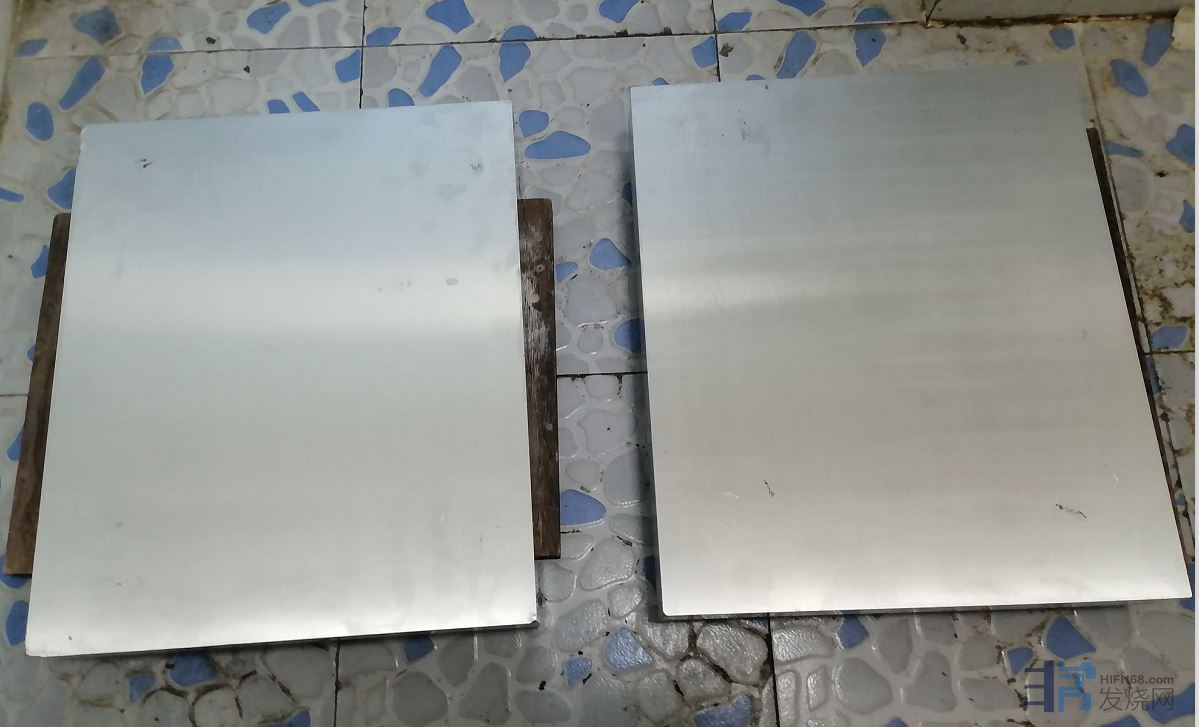

给脚架增加垫板  地板砖的地面不够硬  需要铝合金垫板   厚50毫米
TOP
泰山神龙
头像

  • 论坛博士后
  • 221
  • 5636
  • 2024-05-25
132#
t T
发表于 2024-08-13 19:08 |只看楼主

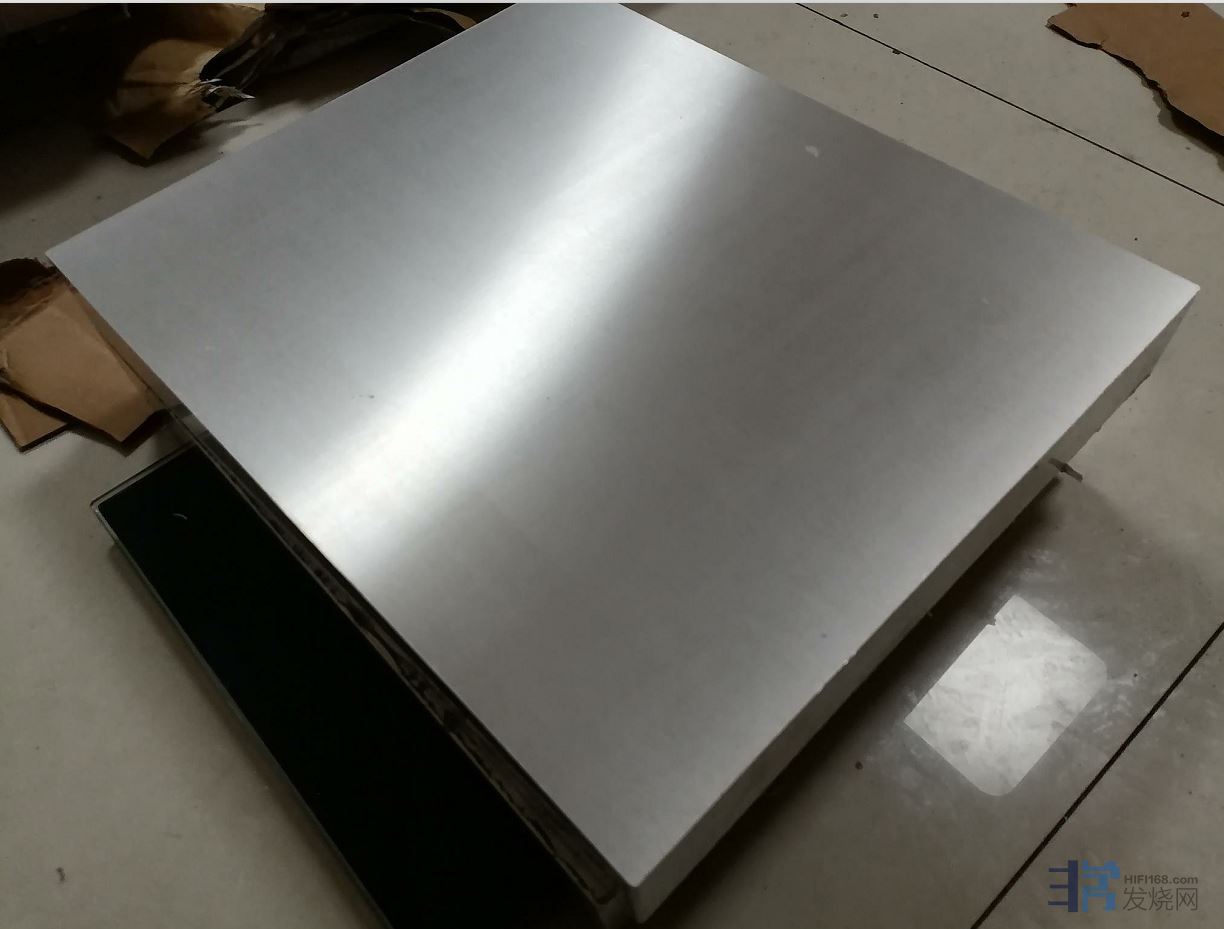

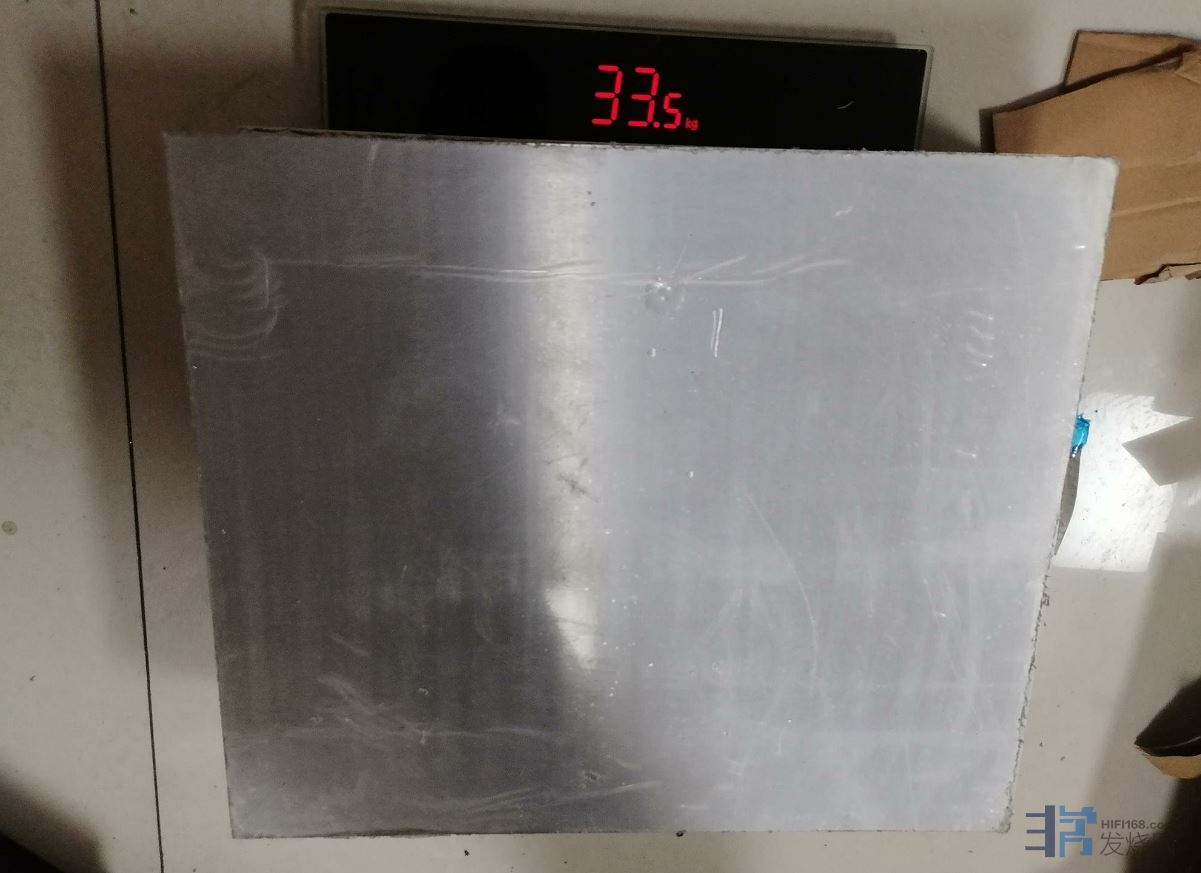

铝合金垫板称重一下 33公斤 够重 够稳 够厚 够硬

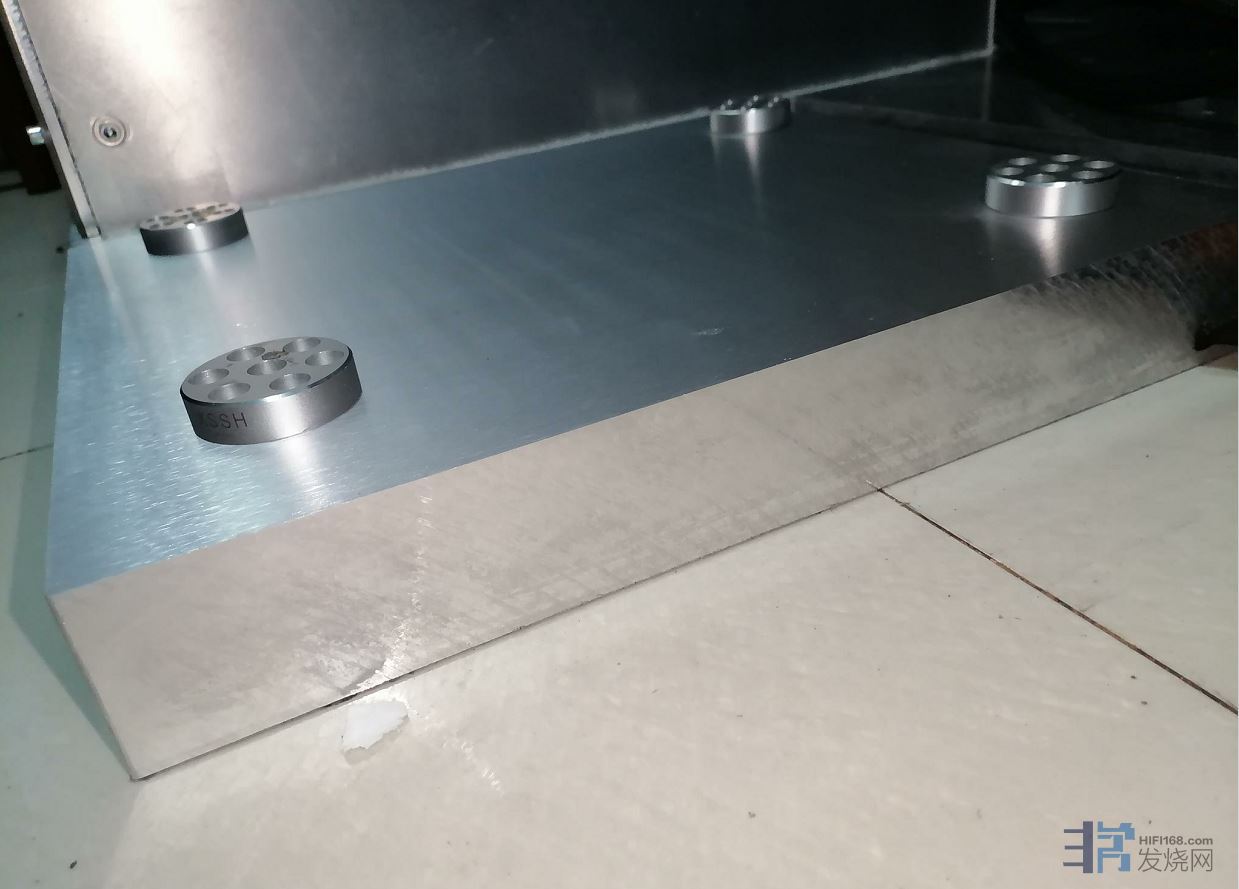

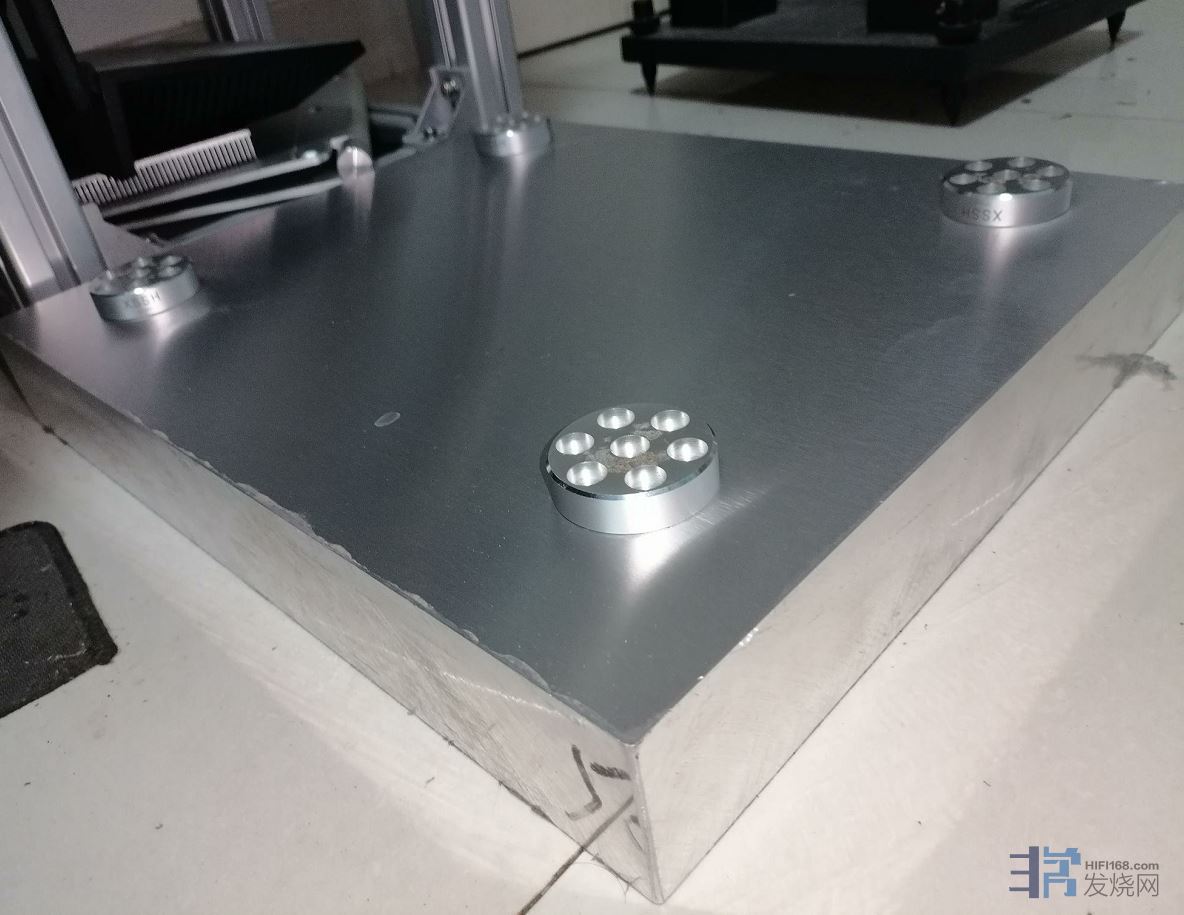

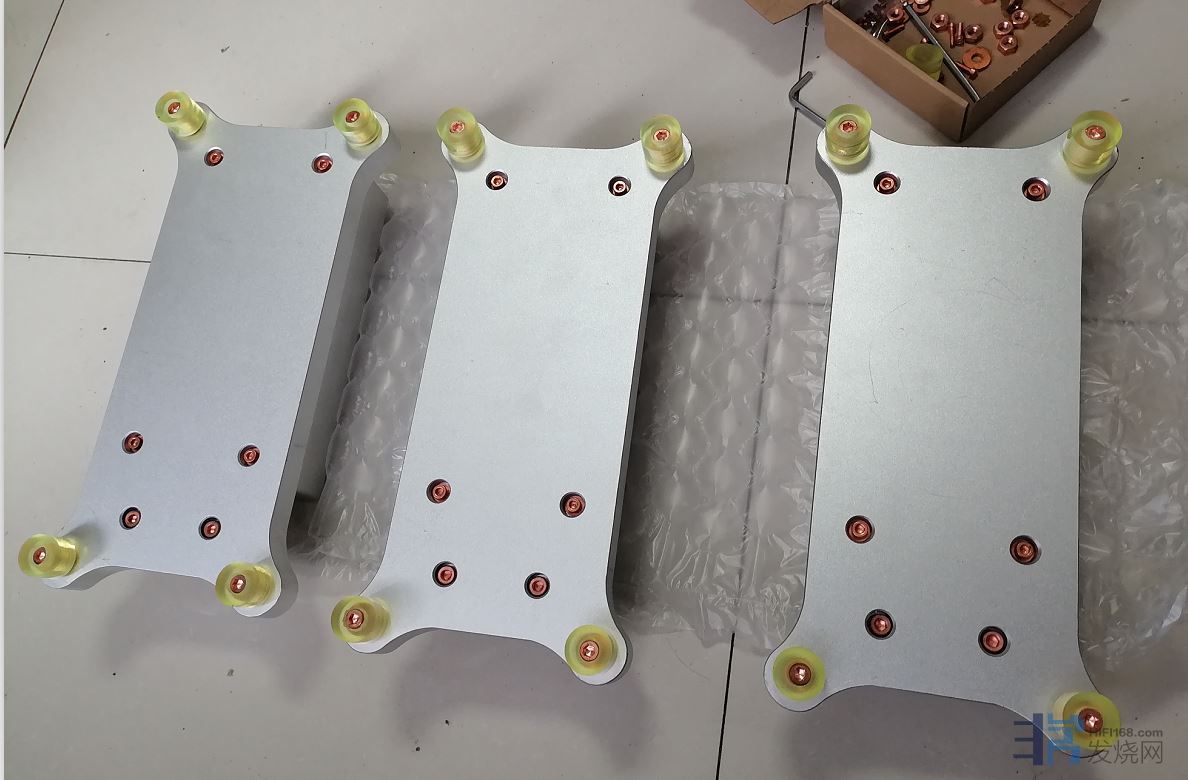

在厚50毫米的6061铝合金垫板上面 增加脚钉垫

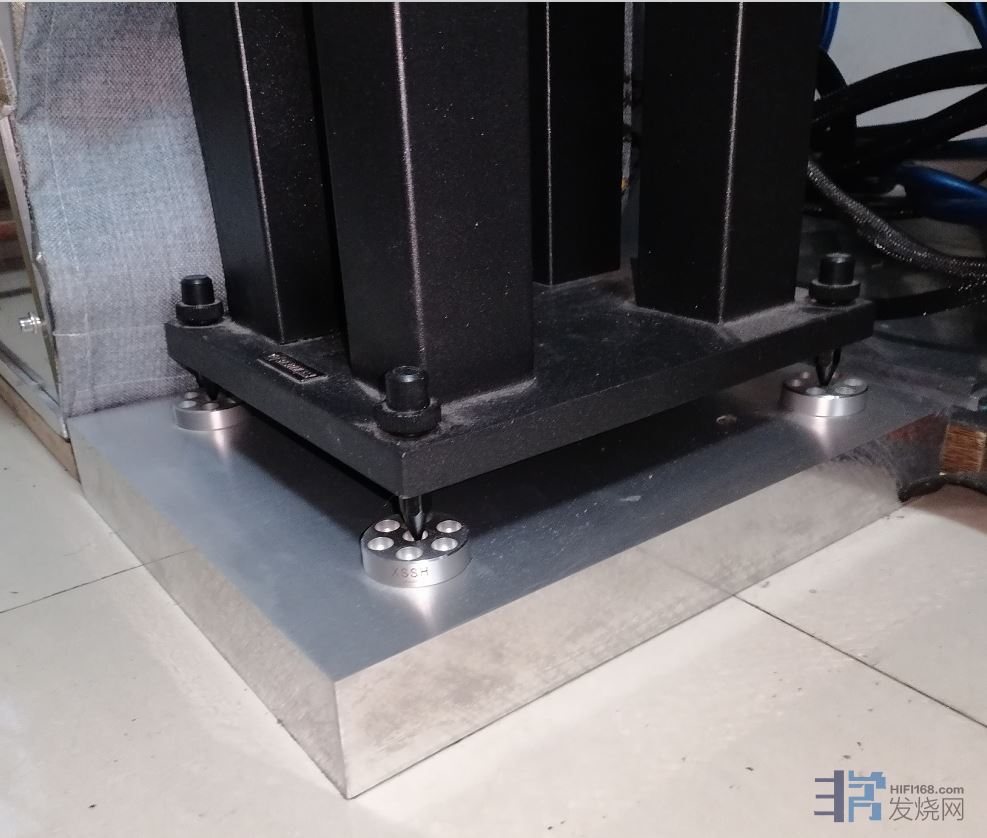

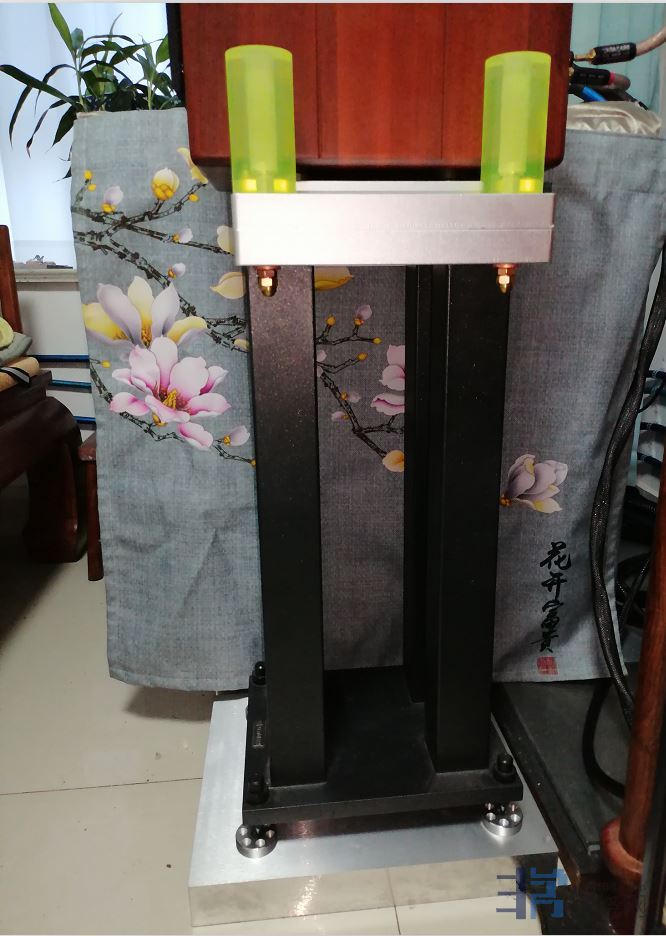

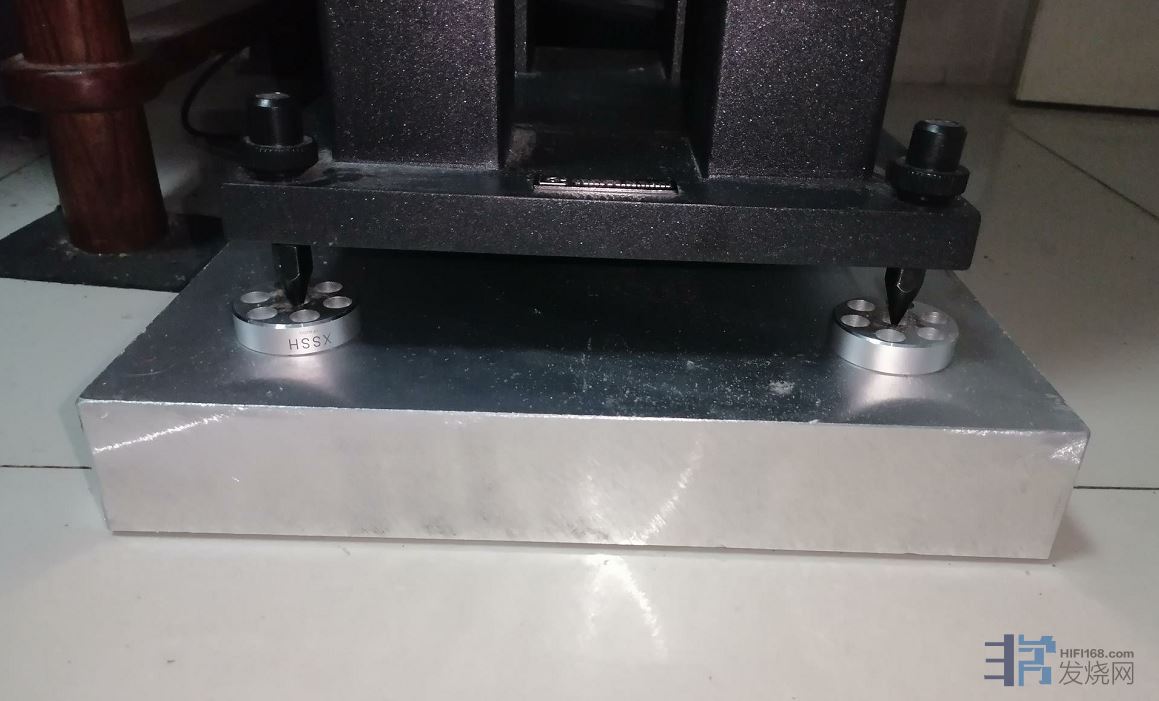

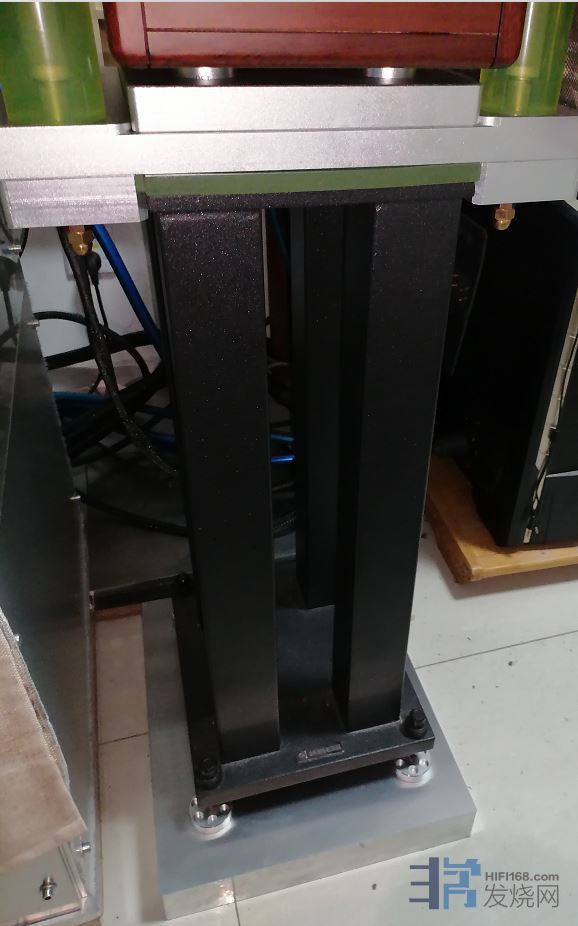

把黑武士脚架放到厚50毫米的铝合金垫板上

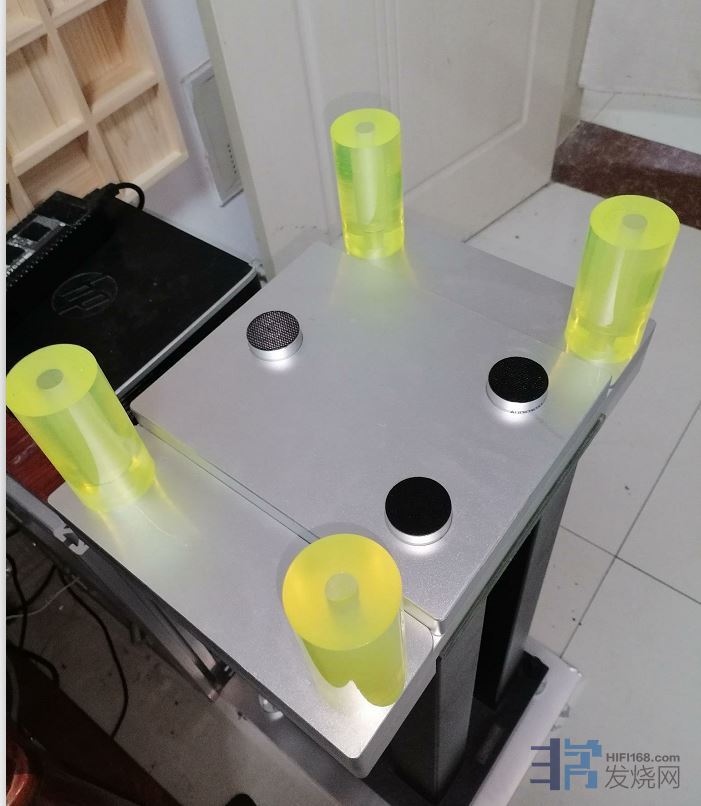

给黑武士脚架上面 安装避震钉

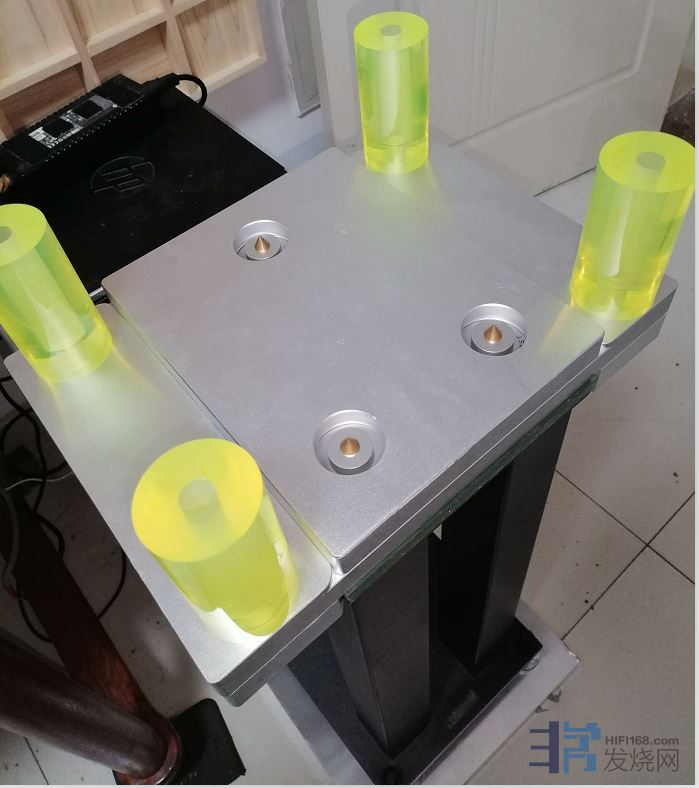

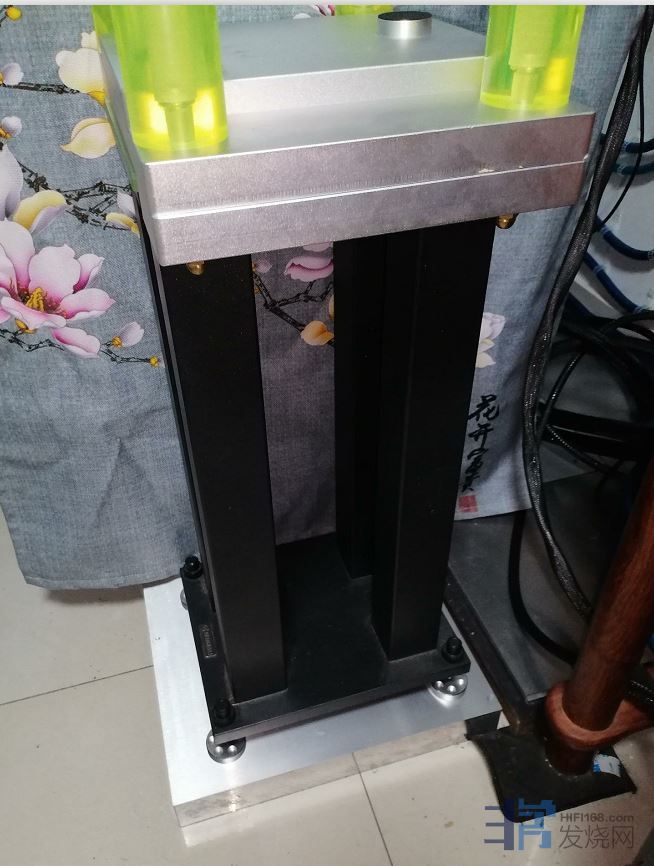

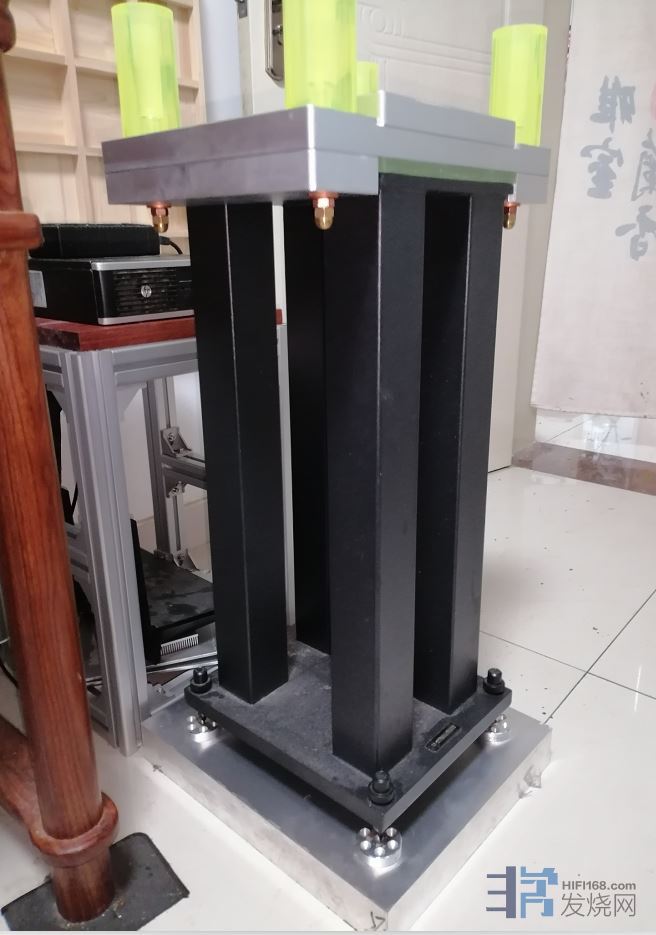

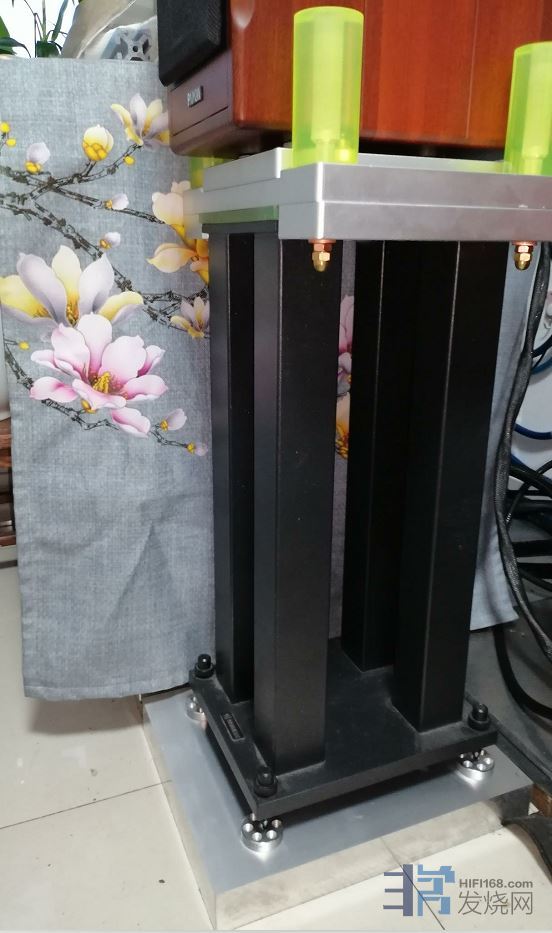

整体看一下效果 非常稳固
TOP
泰山神龙
头像

  • 论坛博士后
  • 221
  • 5636
  • 2024-05-25
133#
t T
发表于 2024-08-13 19:16 |只看楼主

在地面与铝合金垫块之间  还有一层2毫米厚的聚氨酯吸震垫片 还没有安装
TOP
泰山神龙
头像

  • 论坛博士后
  • 221
  • 5636
  • 2024-05-25
134#
t T
发表于 2024-08-13 19:23 |只看楼主

论坛写的帖子---使用过的设备与线材具体感受
https://www.headphoneclub.com/thread-765299-1-1.html
TOP
泰山神龙
头像

  • 论坛博士后
  • 221
  • 5636
  • 2024-05-25
135#
t T
发表于 2024-08-14 18:48 |只看楼主

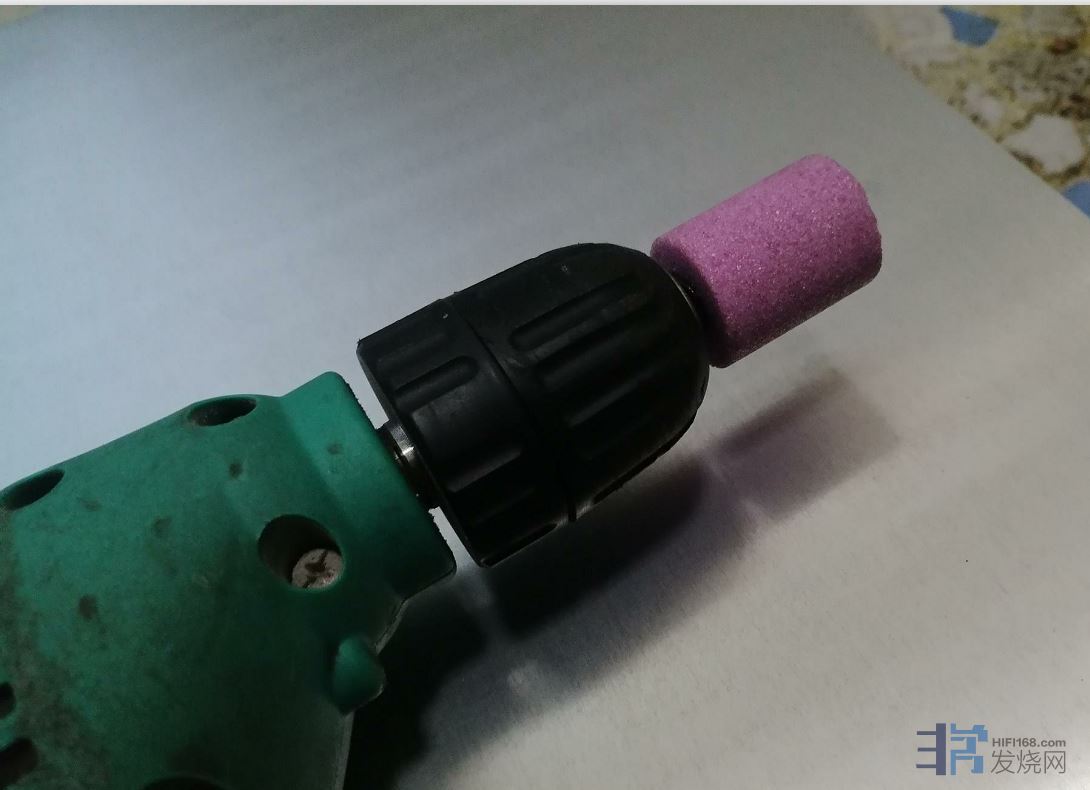

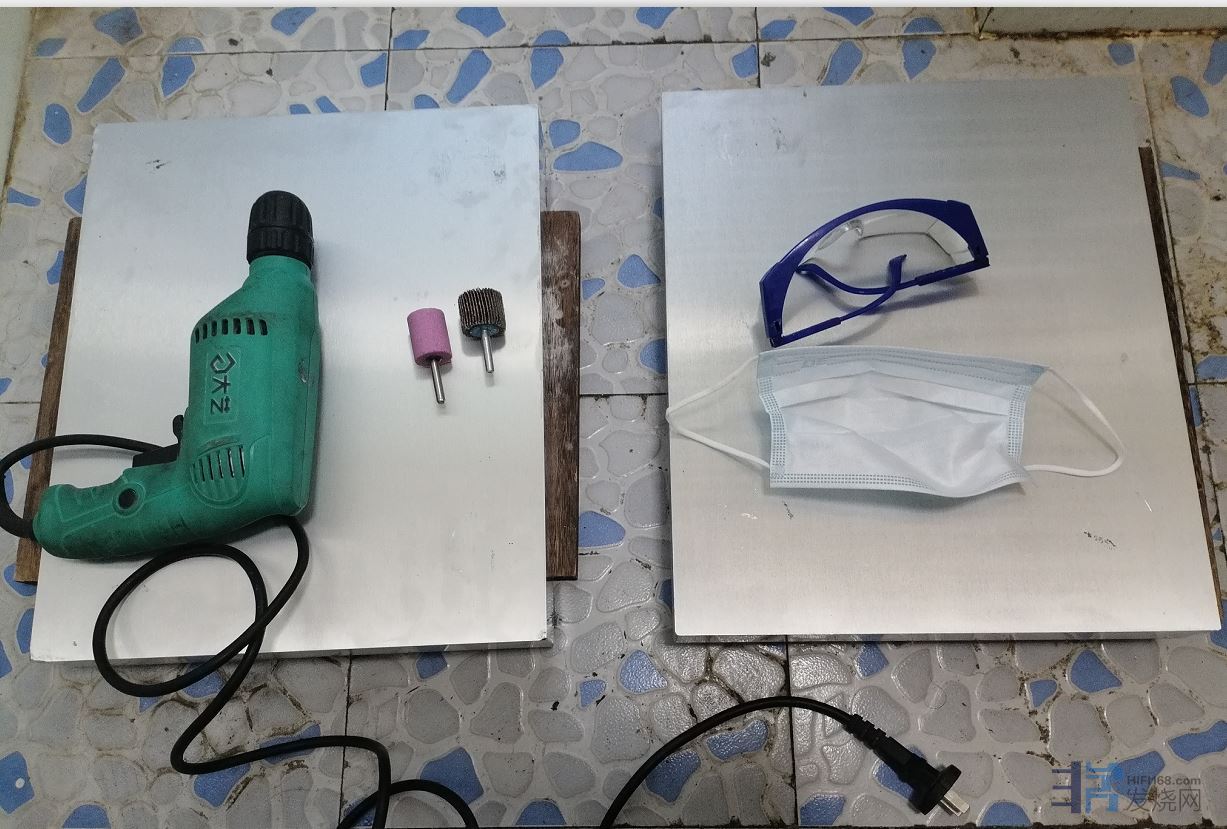

先手工打磨一下铝合金块的尖角，准备好手工打磨工具

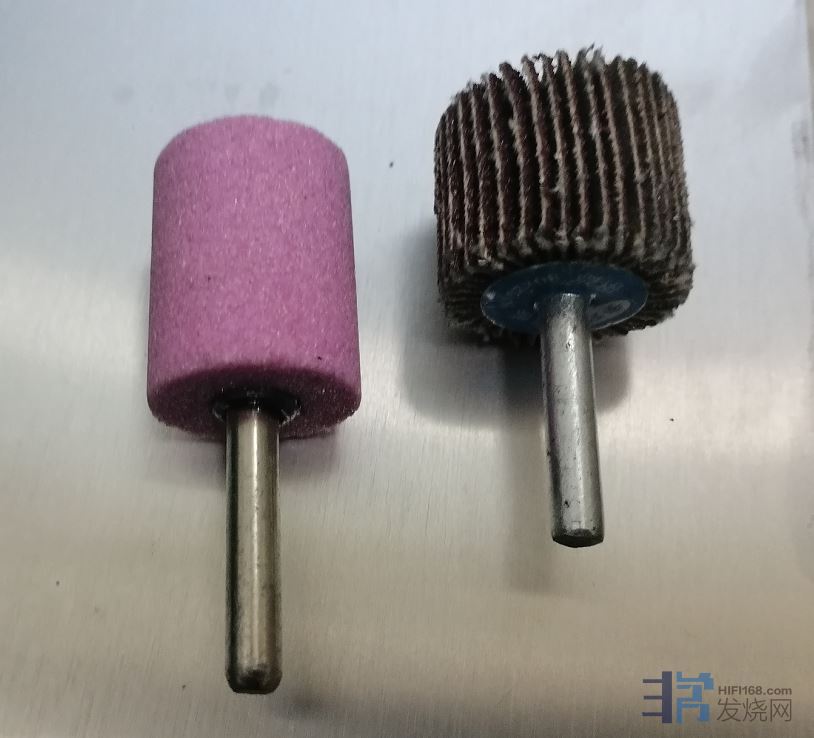

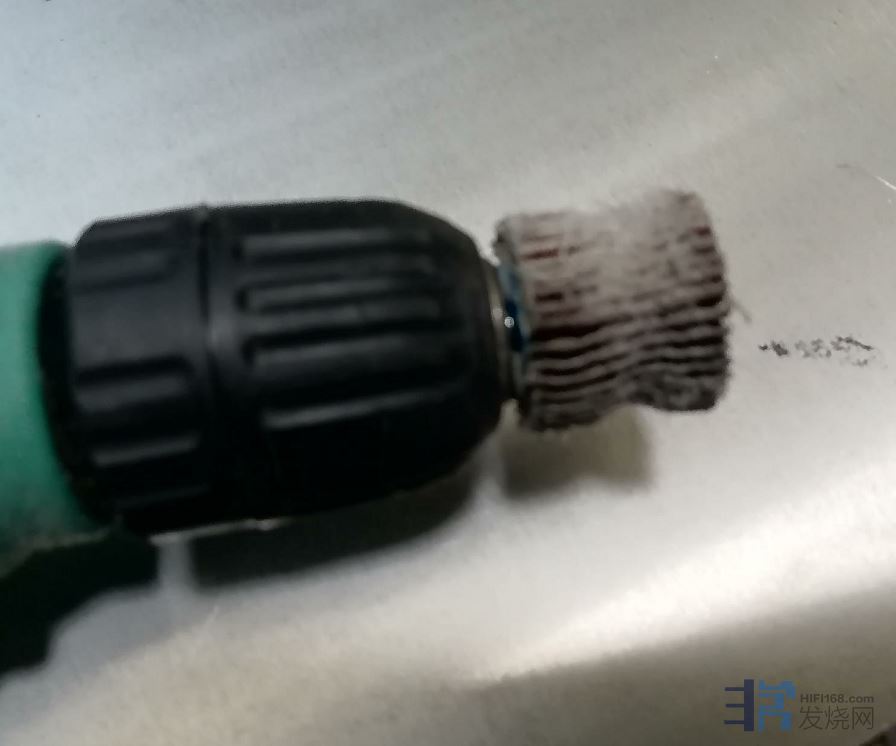

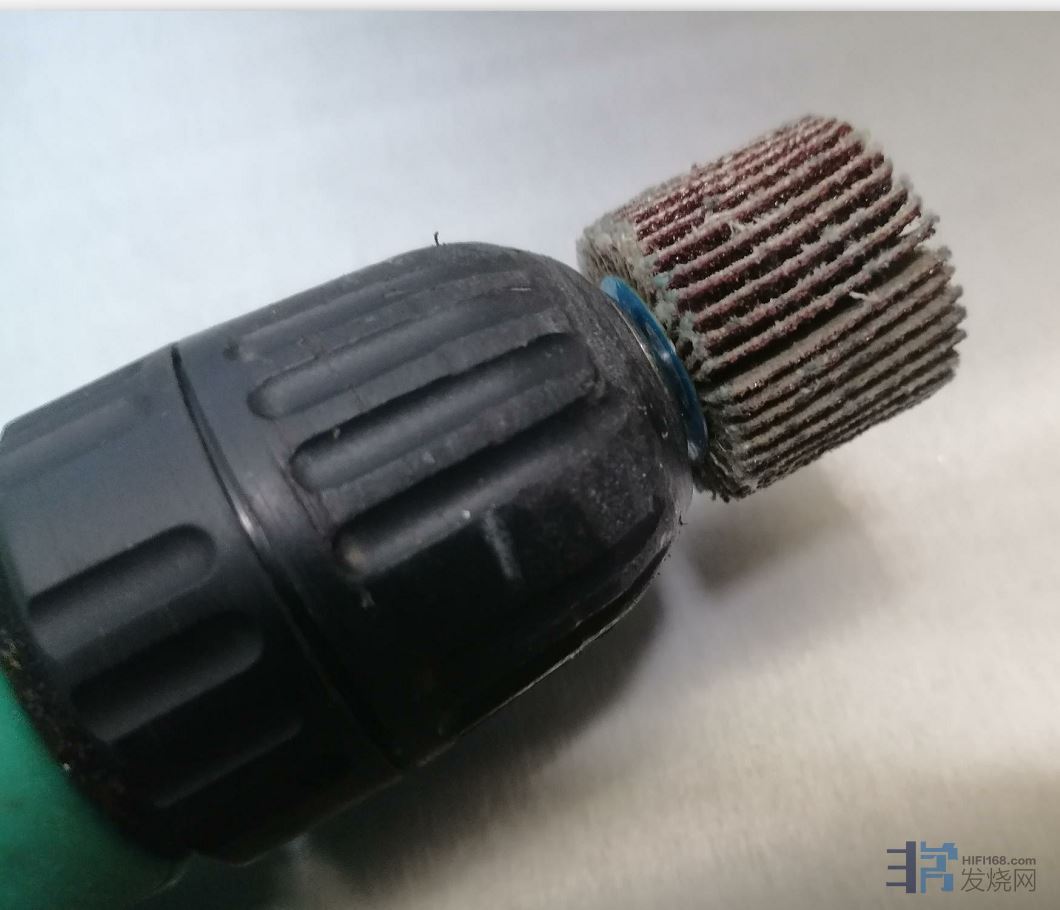

一个砂轮 一个纸轮  砂轮打磨  纸轮抛光
TOP
泰山神龙
头像

  • 论坛博士后
  • 221
  • 5636
  • 2024-05-25
136#
t T
发表于 2024-08-14 18:50 |只看楼主

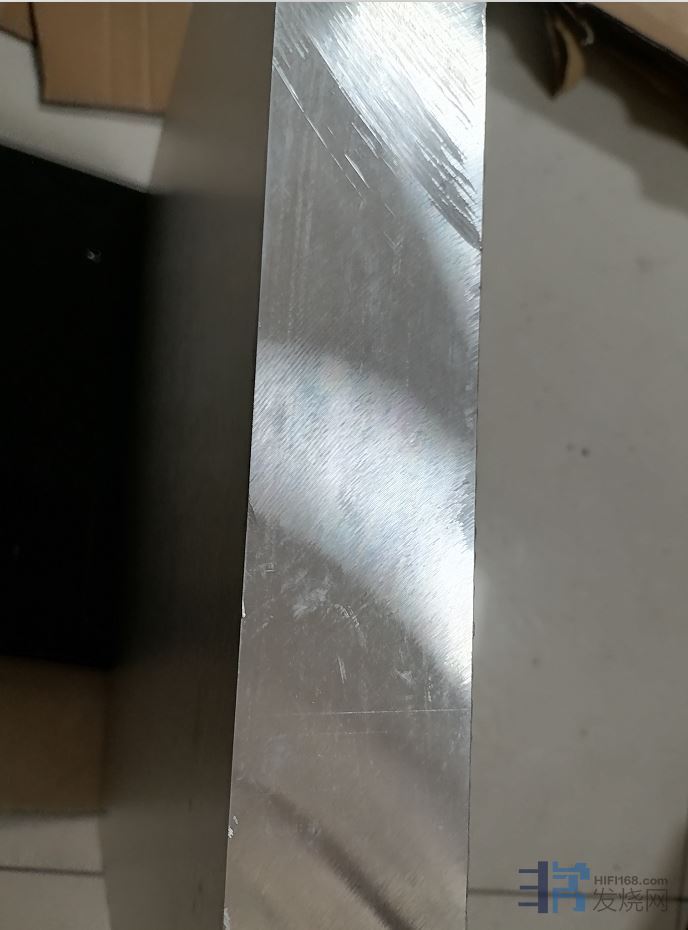

打磨前

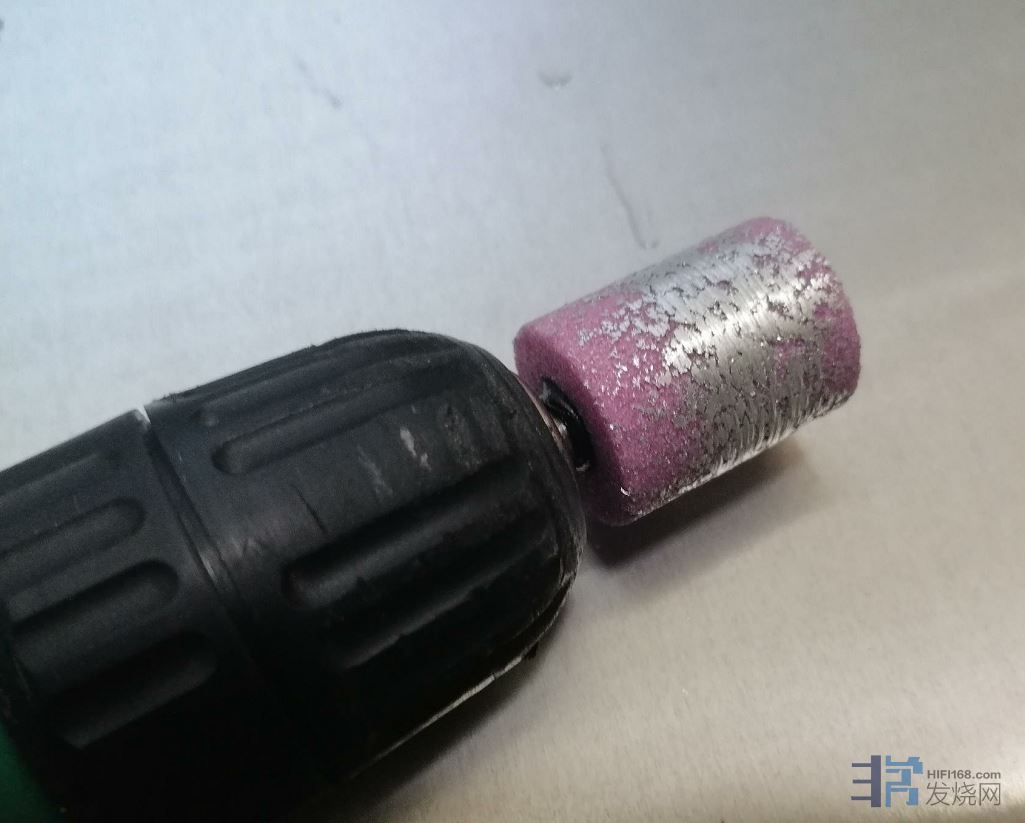

打磨后
TOP
泰山神龙
头像

  • 论坛博士后
  • 221
  • 5636
  • 2024-05-25
137#
t T
发表于 2024-08-14 18:50 |只看楼主

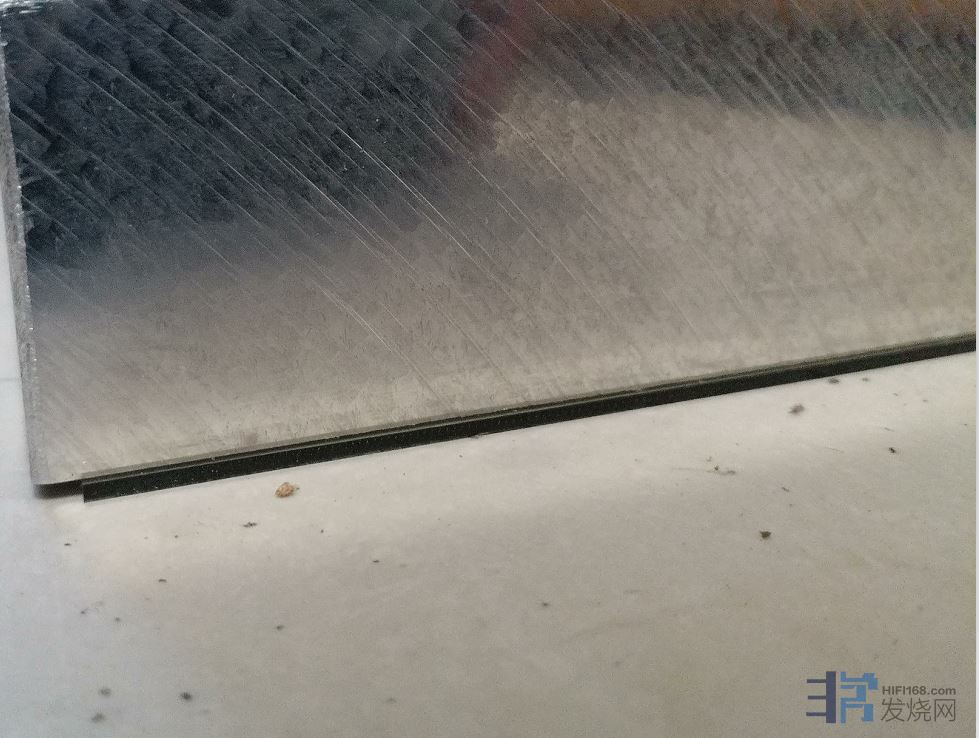

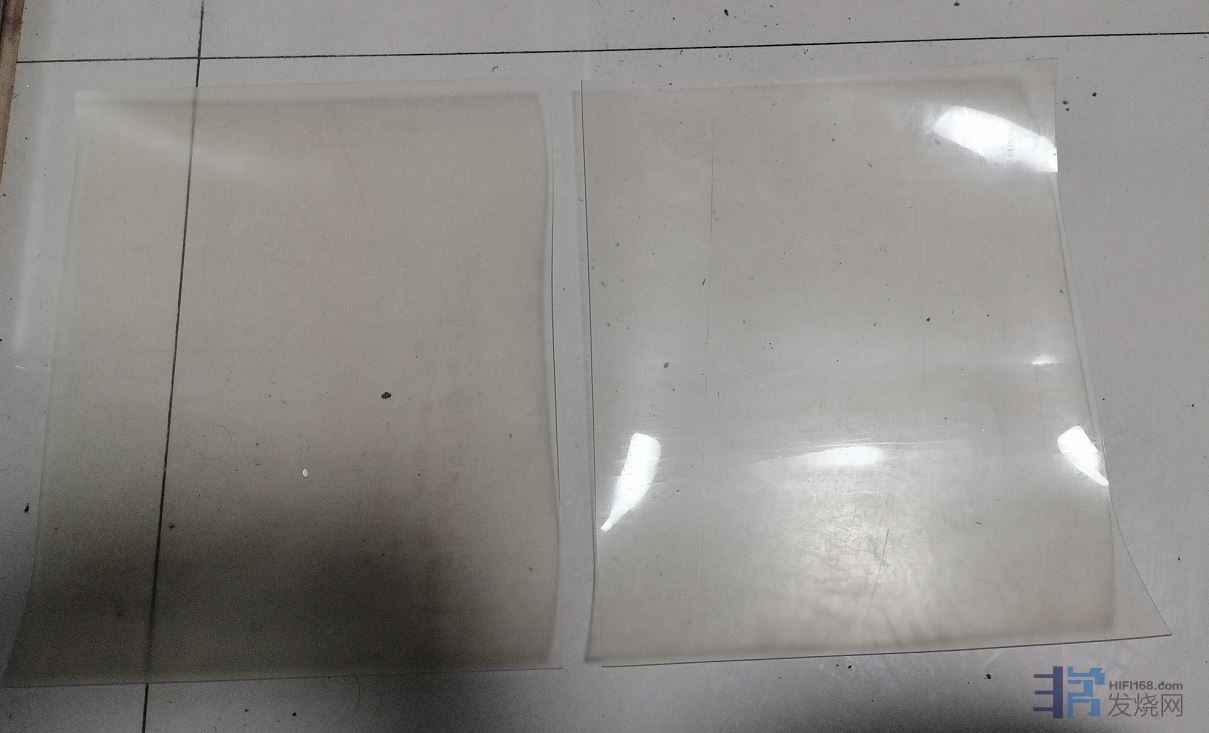

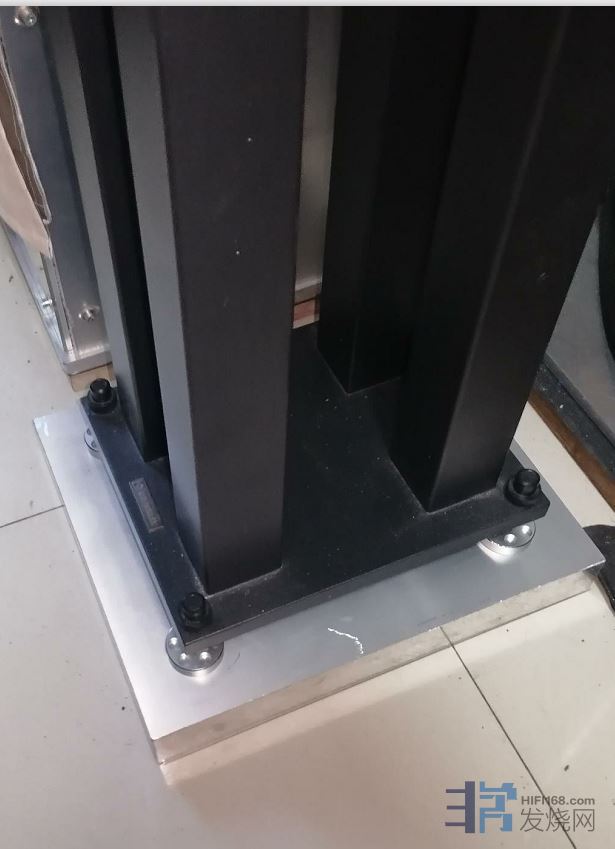

用2毫米厚的聚氨酯减震垫片 垫到地面与铝合金接触之间
TOP
泰山神龙
头像

  • 论坛博士后
  • 221
  • 5636
  • 2024-05-25
138#
t T
发表于 2024-08-14 18:51 |只看楼主

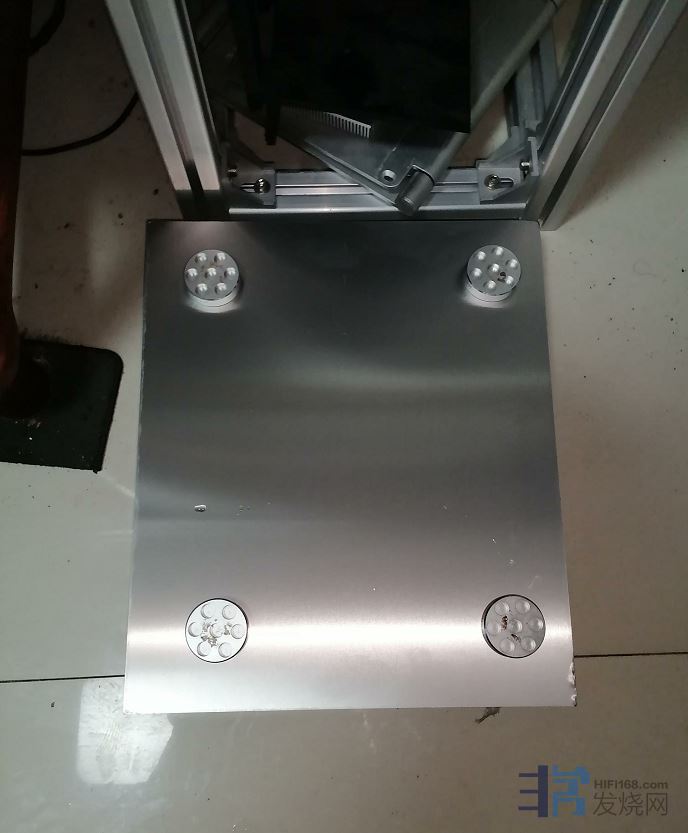

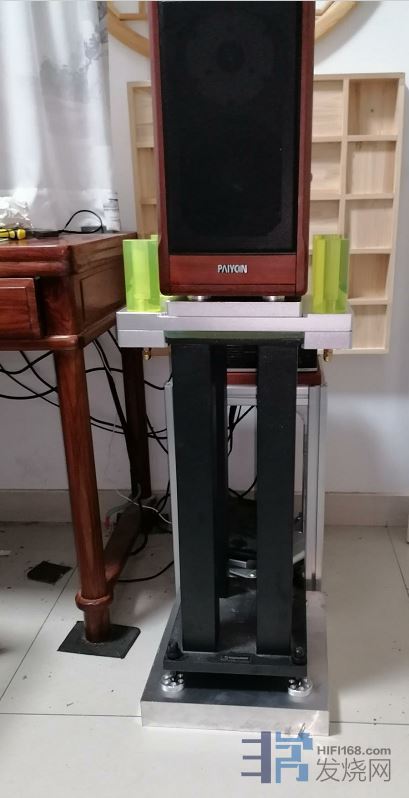

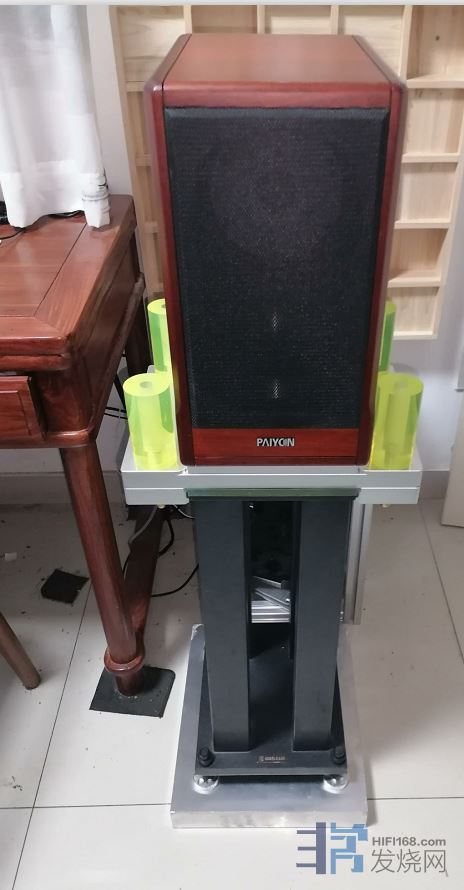

整体效果
TOP
泰山神龙
头像

  • 论坛博士后
  • 221
  • 5636
  • 2024-05-25
139#
t T
发表于 2024-08-16 19:05 |只看楼主

经过一个半月的折腾  插线板终于完成了  从开始的改善到最终全部全新 重新制作了一遍

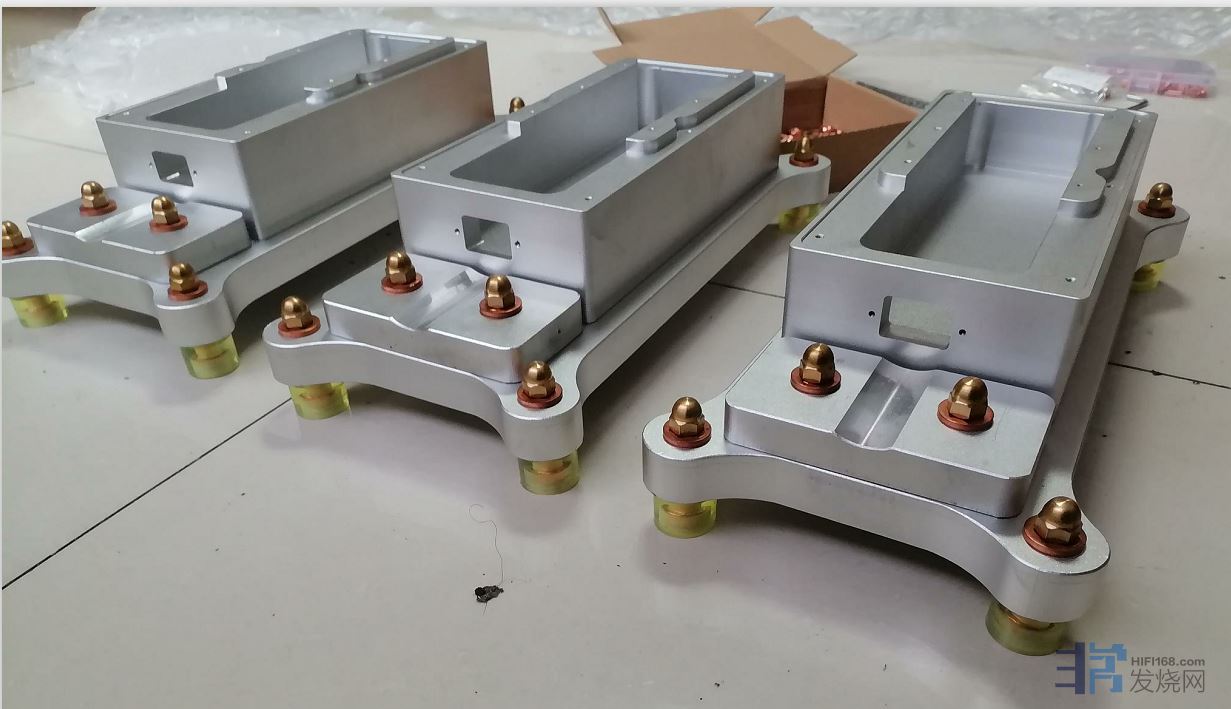

今天收到了铝合金插线板的表面氧化喷砂亮银的快递

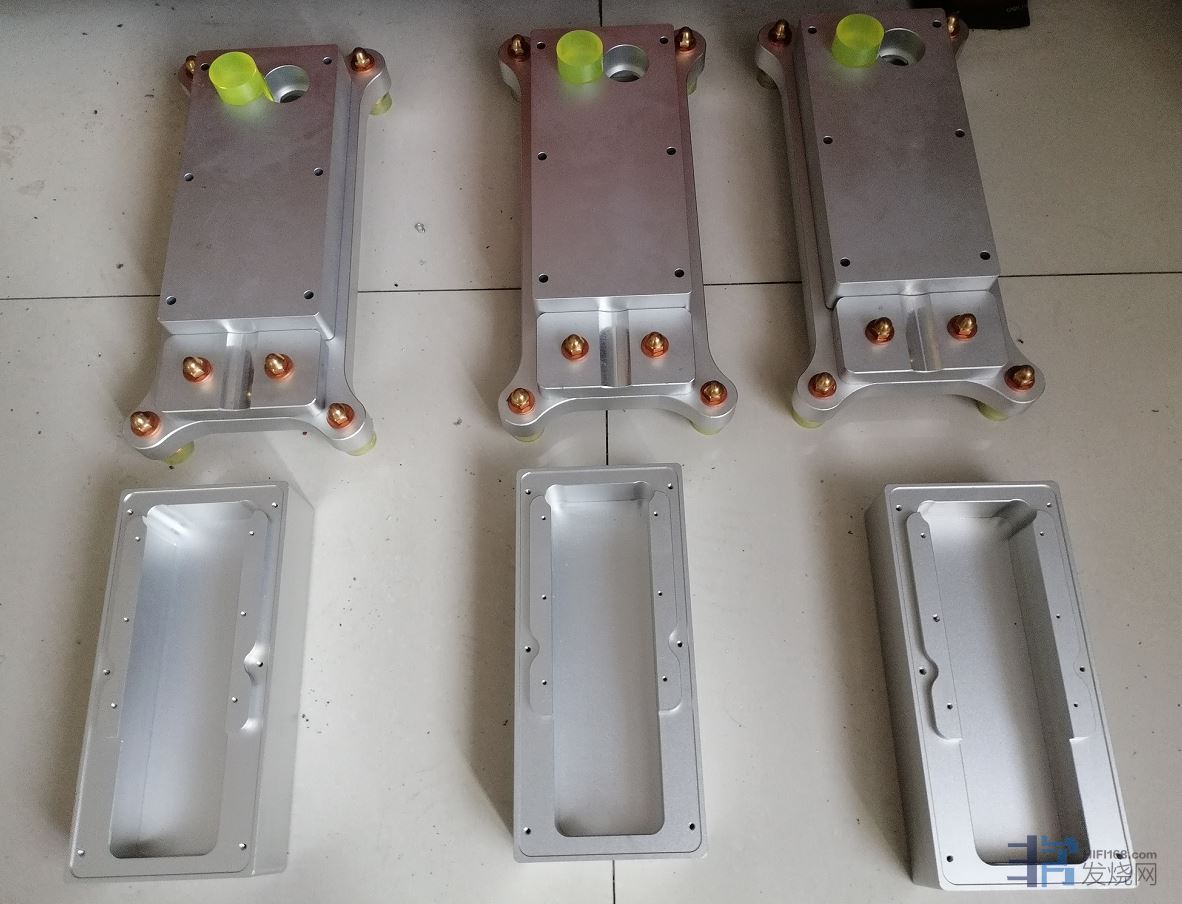

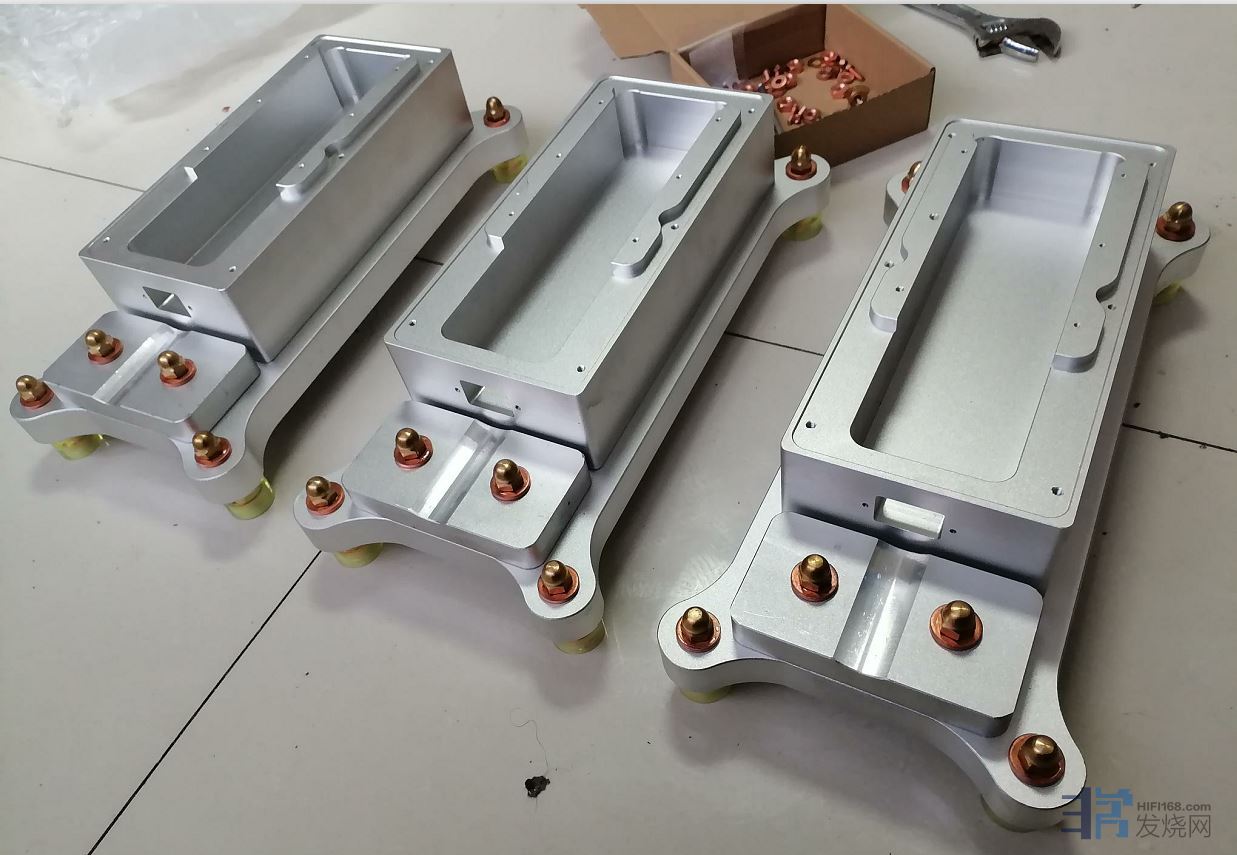

盒子进行了3个插芯的设计 可以安装3个插芯  同时两侧进行了强化

留有安装紫铜板的空间同时，还增加了手指进去拿紫铜板的空间（槽尽头左右有两个让空）

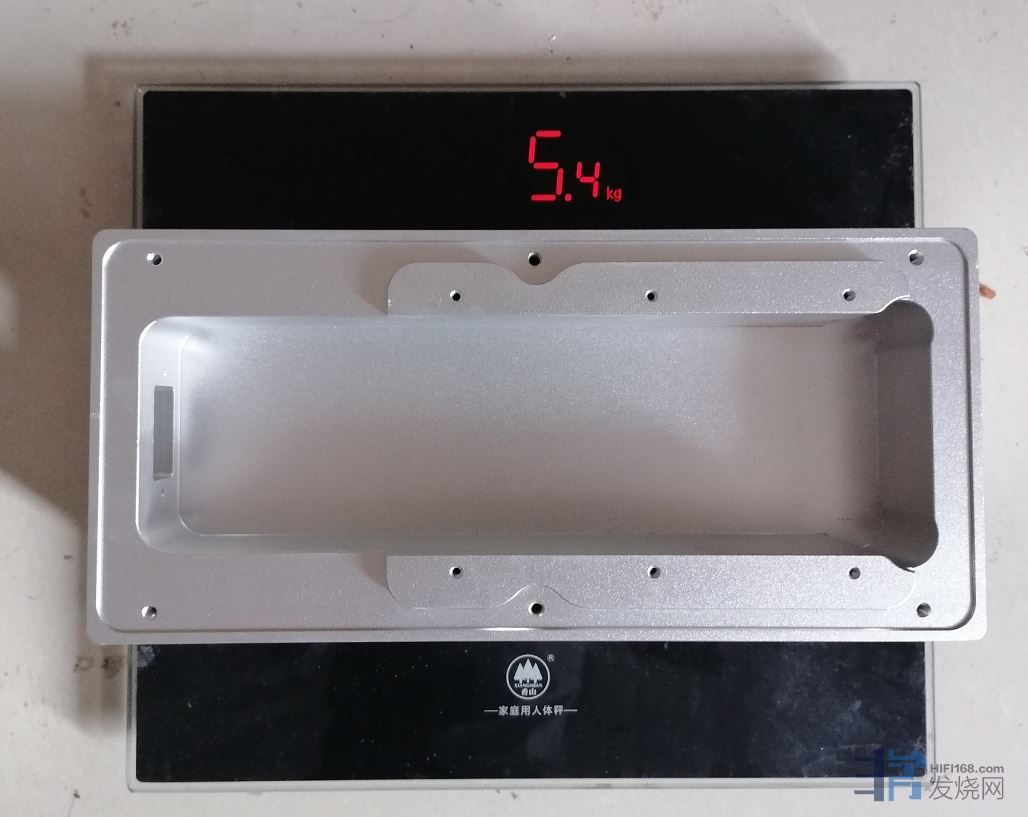

给盒子称重一下    仅一个盒子就5.4公斤 盒子壁厚30毫米
TOP
泰山神龙
头像

  • 论坛博士后
  • 221
  • 5636
  • 2024-05-25
140#
t T
发表于 2024-08-16 19:10 |只看楼主

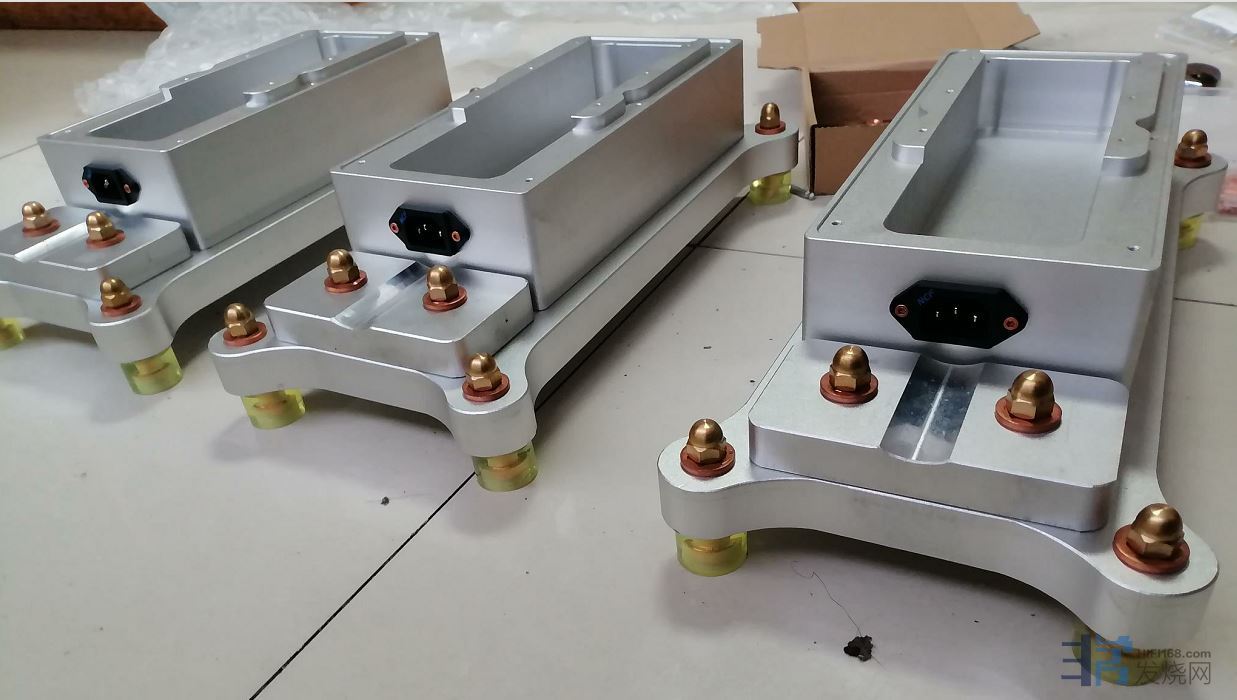

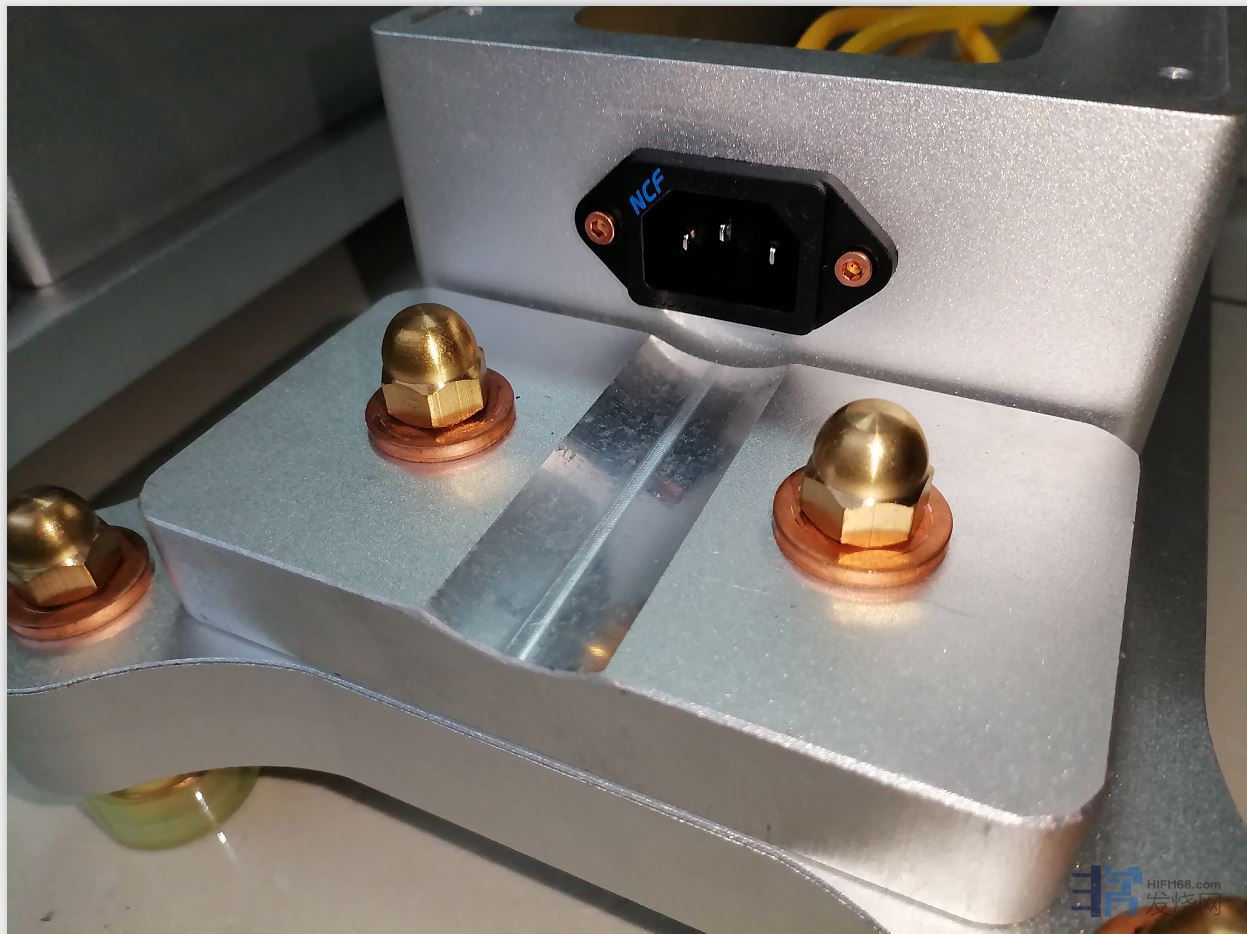

开始组装插线板与安装尾插
