发烧论坛

注册



返回列表 «89101112131415» / 17
发新话题 回复该主题
楼主:泰山神龙

插线板改善---自制插线板---（重25斤的超厚铝合金插芯板 ） [复制链接]

查看: 30027|回复: 169
泰山神龙
头像

  • 论坛博士后
  • 221
  • 5636
  • 2024-05-25
111#
t T
发表于 2024-08-04 22:17 |只看楼主

著名的脚架  著名的脚钉  著名的机柜  著名的线材   著名的插线板  我喜欢  试听   来吧
TOP
泰山神龙
头像

  • 论坛博士后
  • 221
  • 5636
  • 2024-05-25
112#
t T
发表于 2024-08-06 23:05 |只看楼主

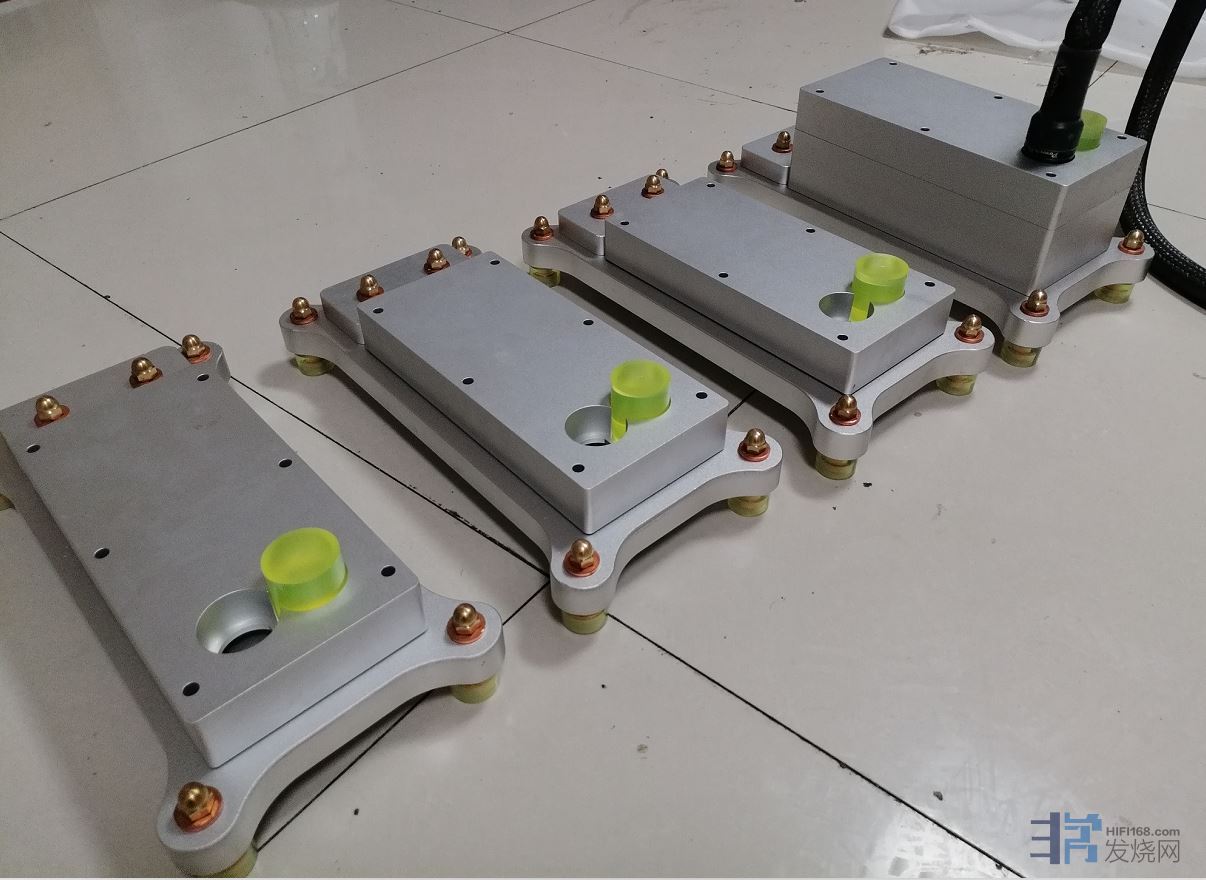

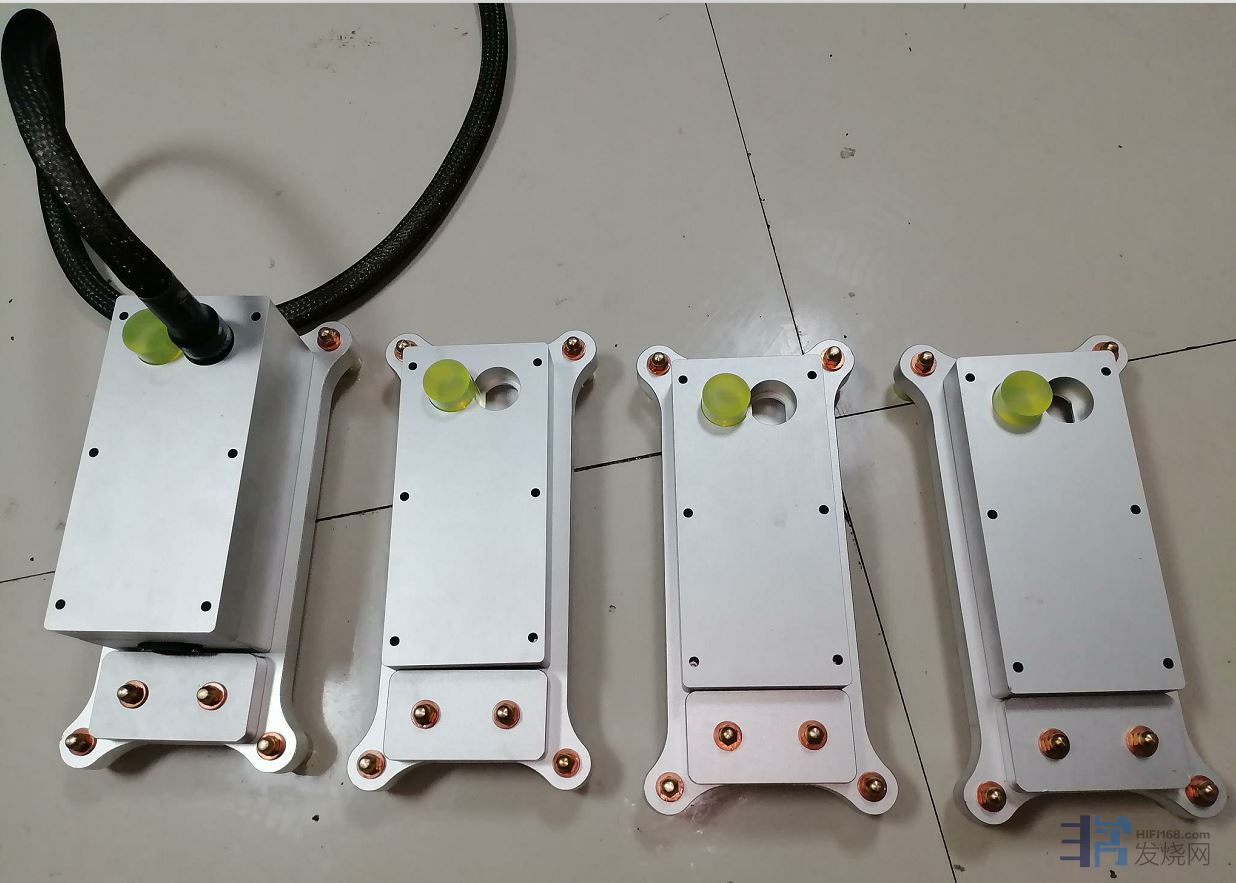

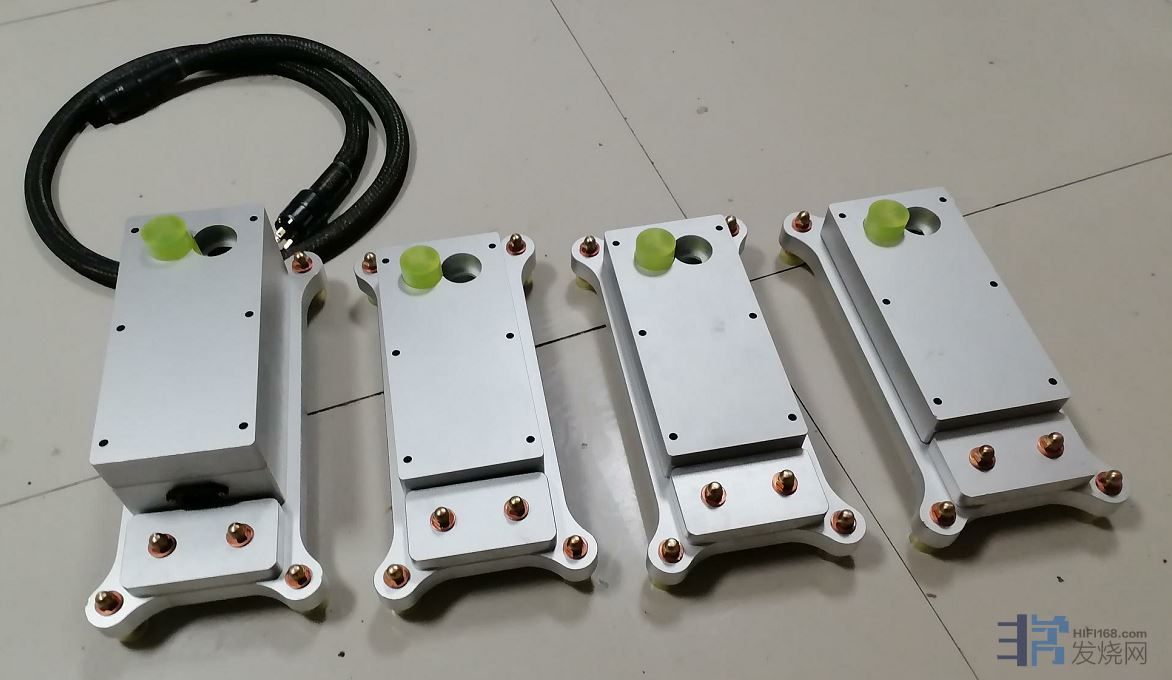

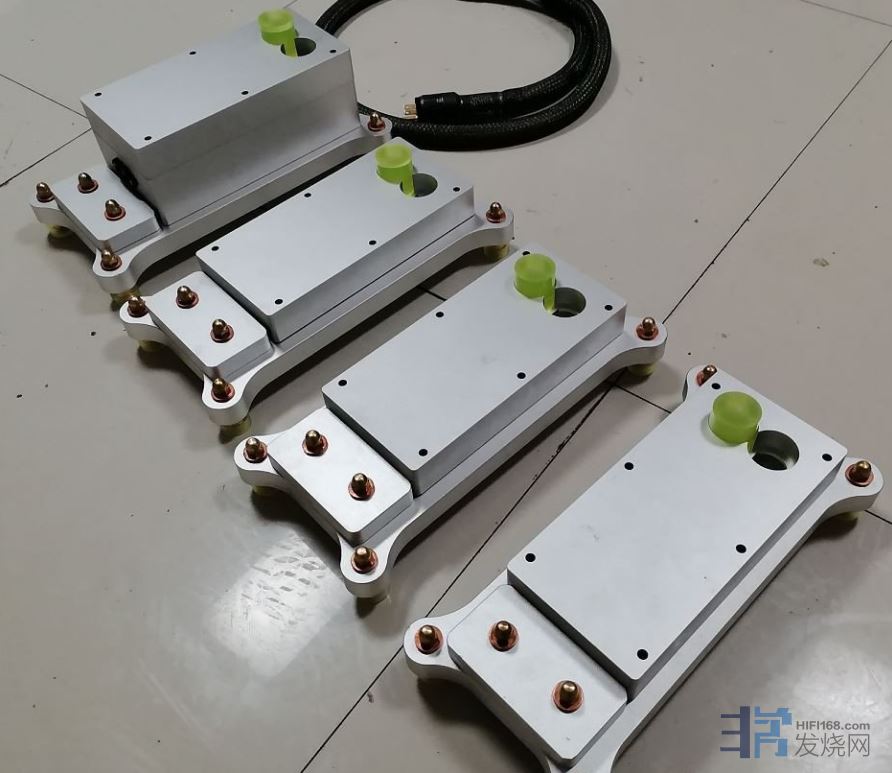

放弃了改善插线板 直接根据以前用的插线板 把优点吸收 把缺点消除  直接重新作了 4个插线板

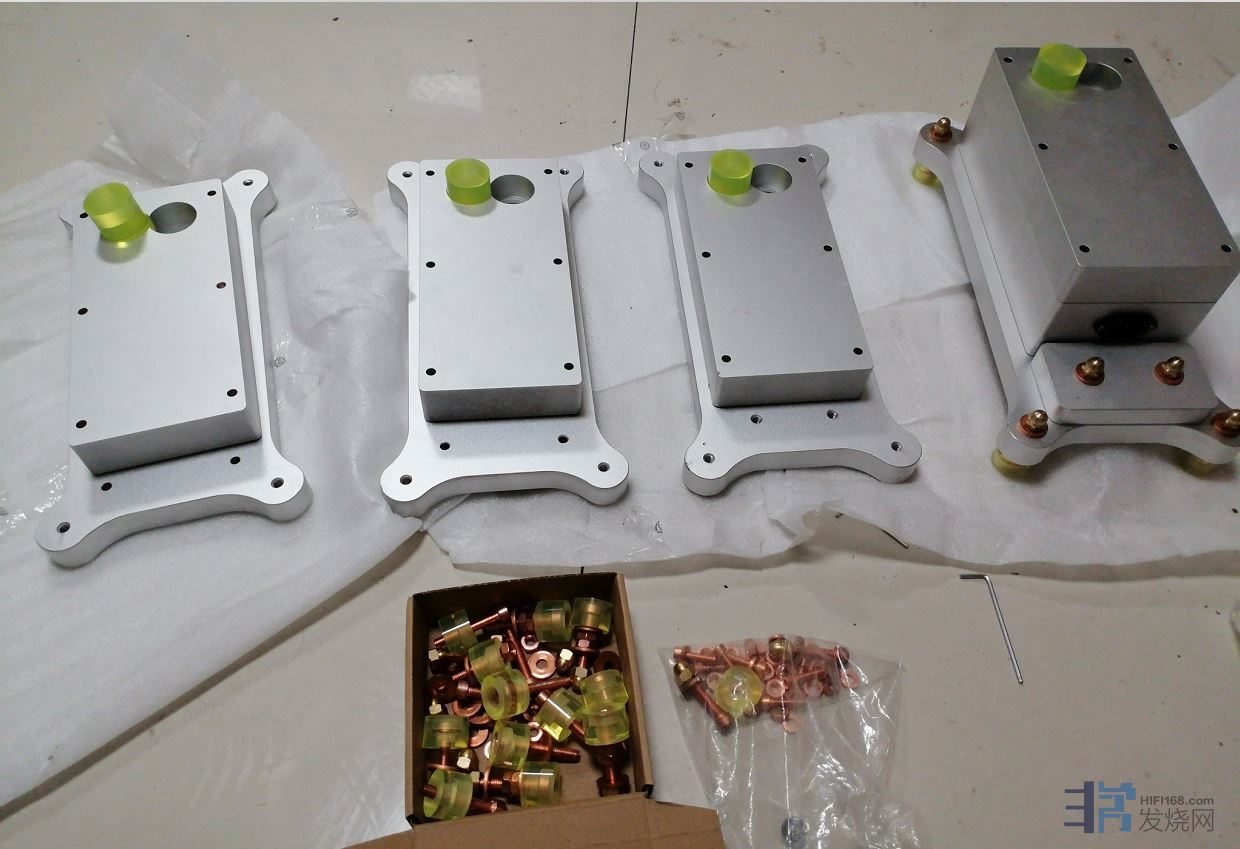

（另外3个盒子还在配作10毫米的紫铜板  制作中 ）

分别是：一个用于解码器   一个用于前级    两个用于左右 功放机



此次插线板设计 直接内部使用了紫铜 内部铺设10毫米厚的紫铜  上下盖全部是紫铜  包括螺丝也是紫铜 仅螺丝帽是黄铜
紫铜板还在切割中。。。 先大体安装一下




对于粗的电源线  插线板需要固定好电源线  不歪斜 很重要





TOP
泰山神龙
头像

  • 论坛博士后
  • 221
  • 5636
  • 2024-05-25
113#
t T
发表于 2024-08-06 23:06 |只看楼主

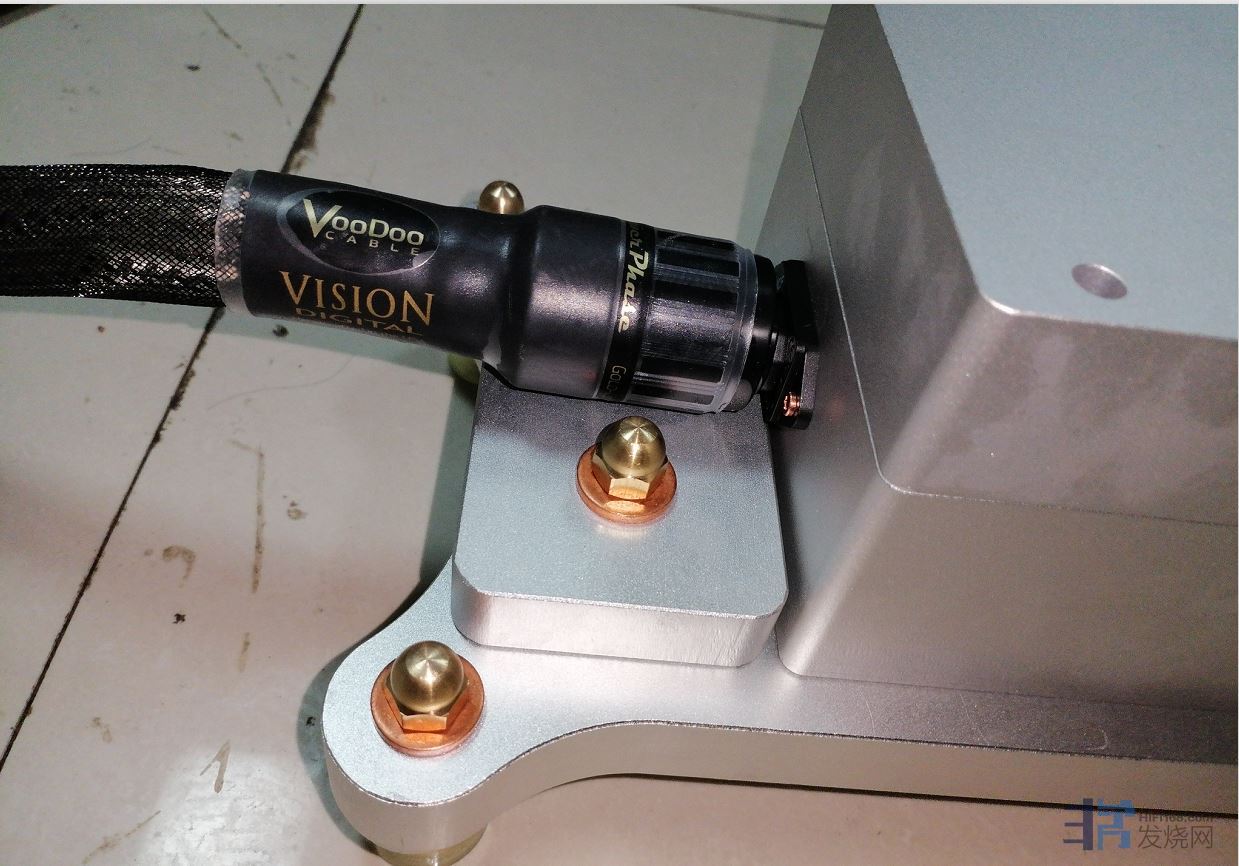

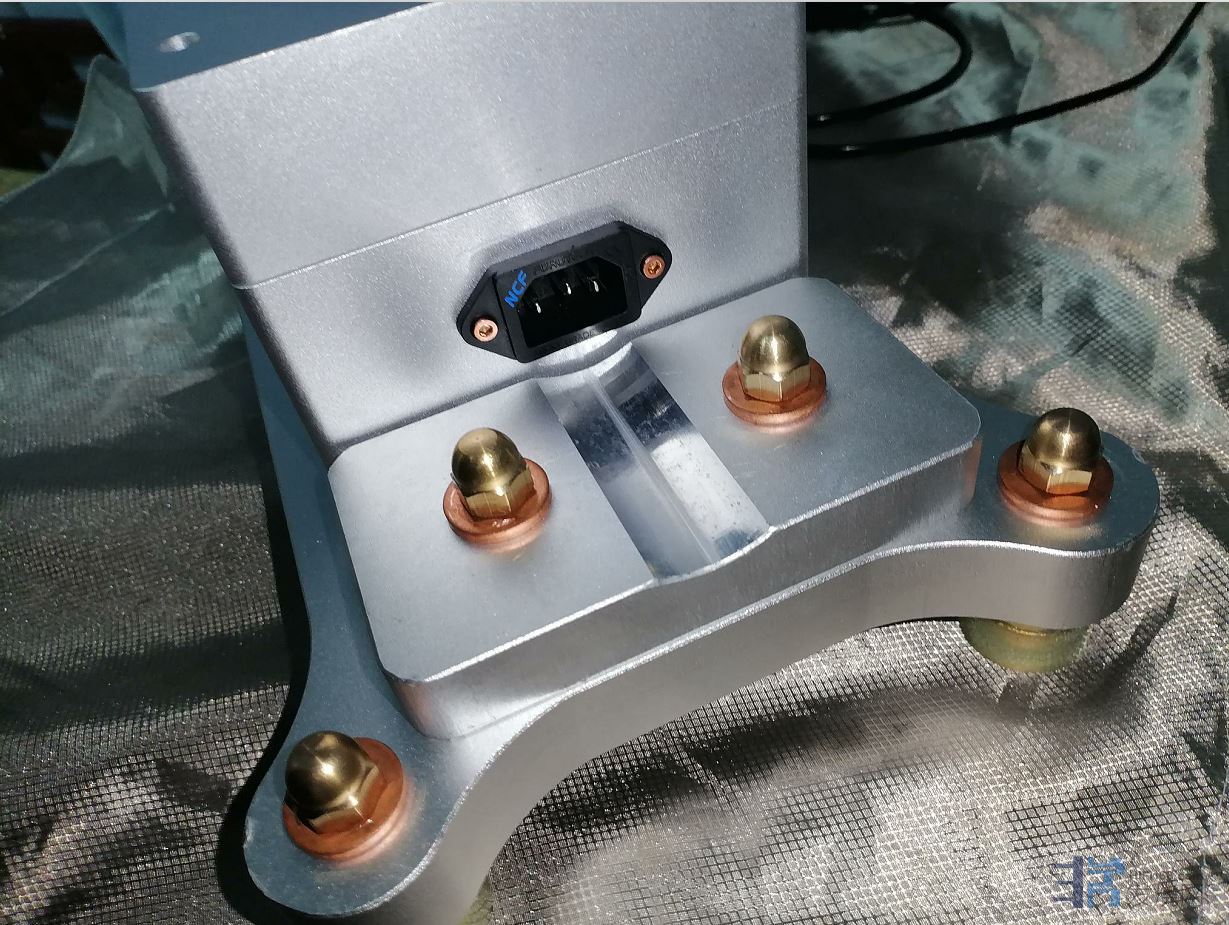

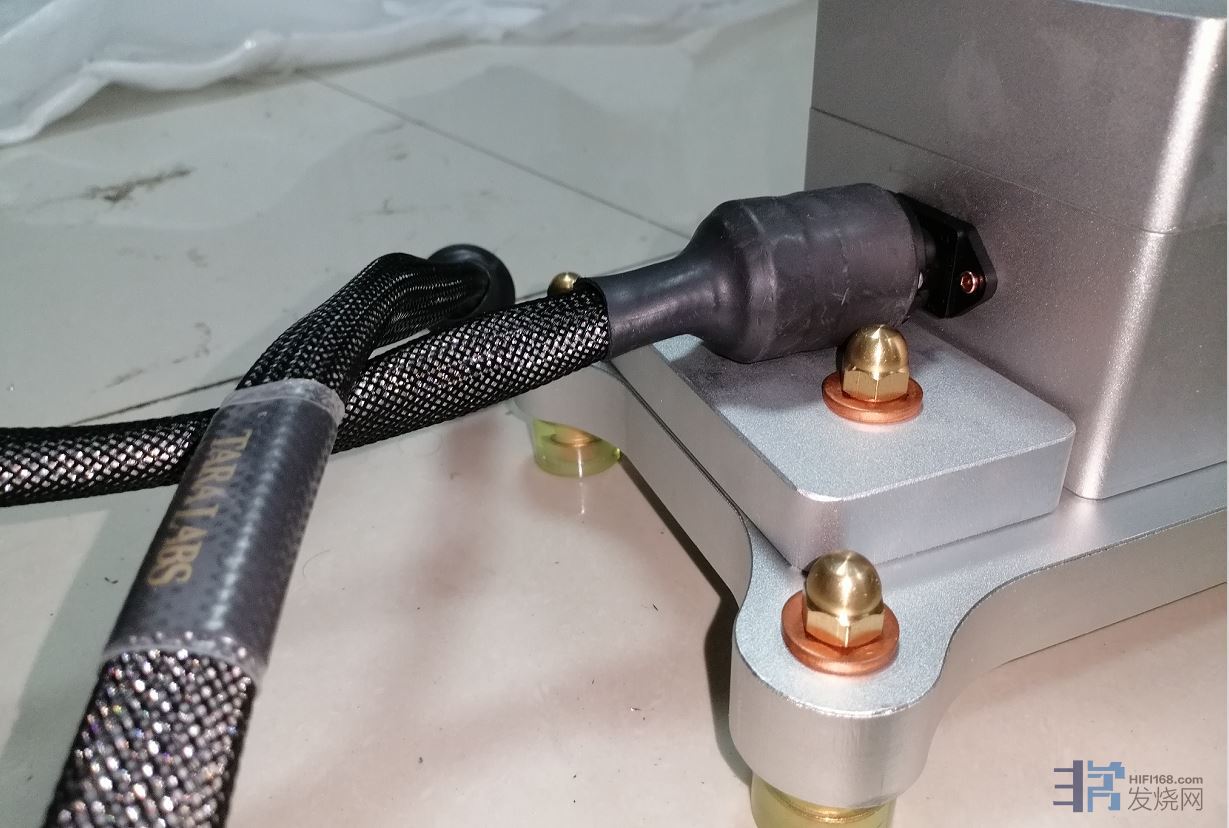

尾插 不能下垂倾斜插入 需要有固定支撑  这个支撑是可调的根据螺丝升级即可

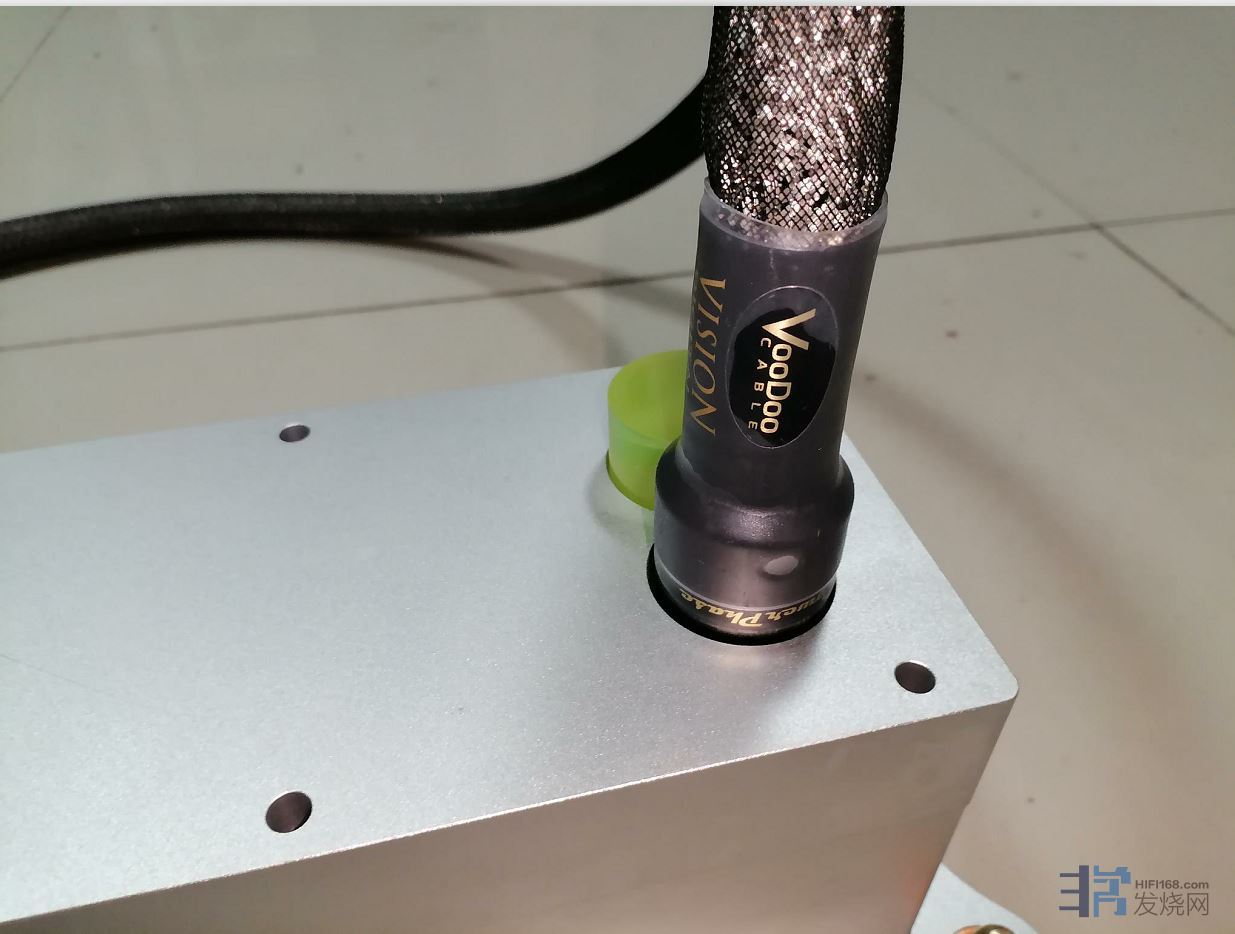

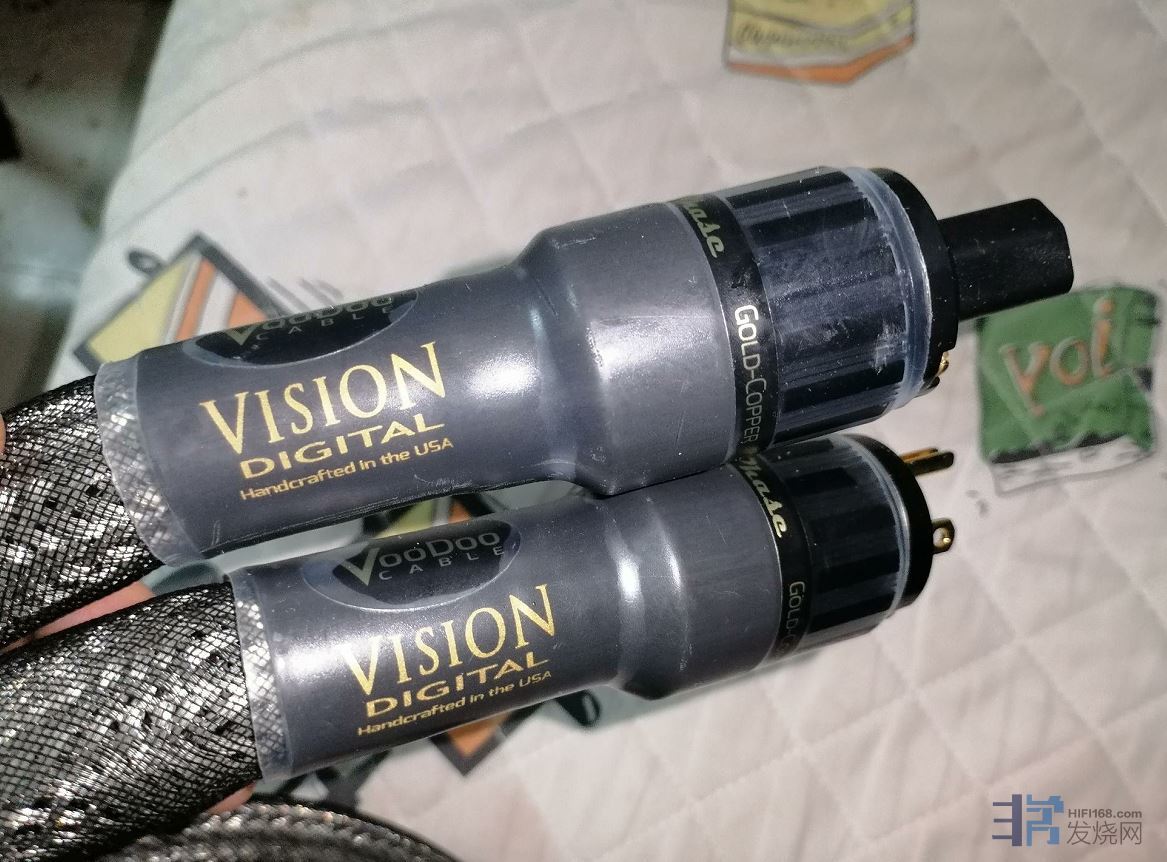

巫毒电源线尾插， 超时空电源线尾插，  保持垂直插入 很重要
TOP
泰山神龙
头像

  • 论坛博士后
  • 221
  • 5636
  • 2024-05-25
114#
t T
发表于 2024-08-06 23:07 |只看楼主

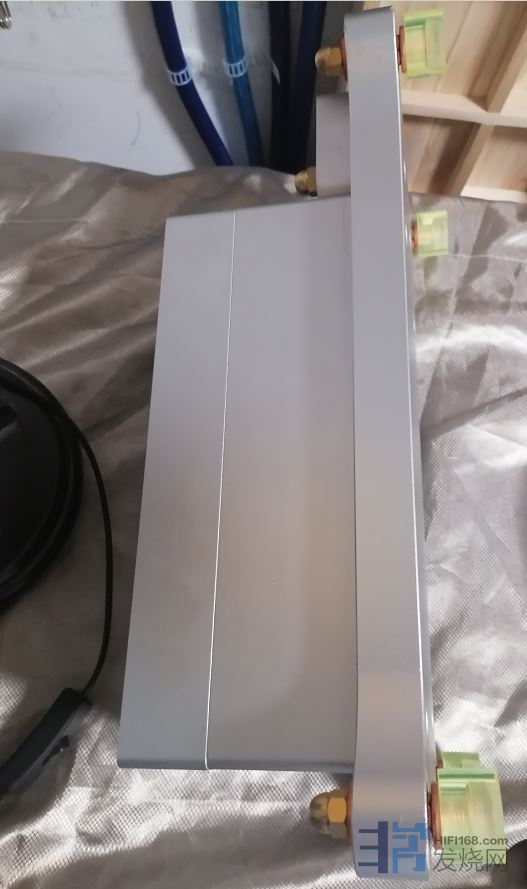

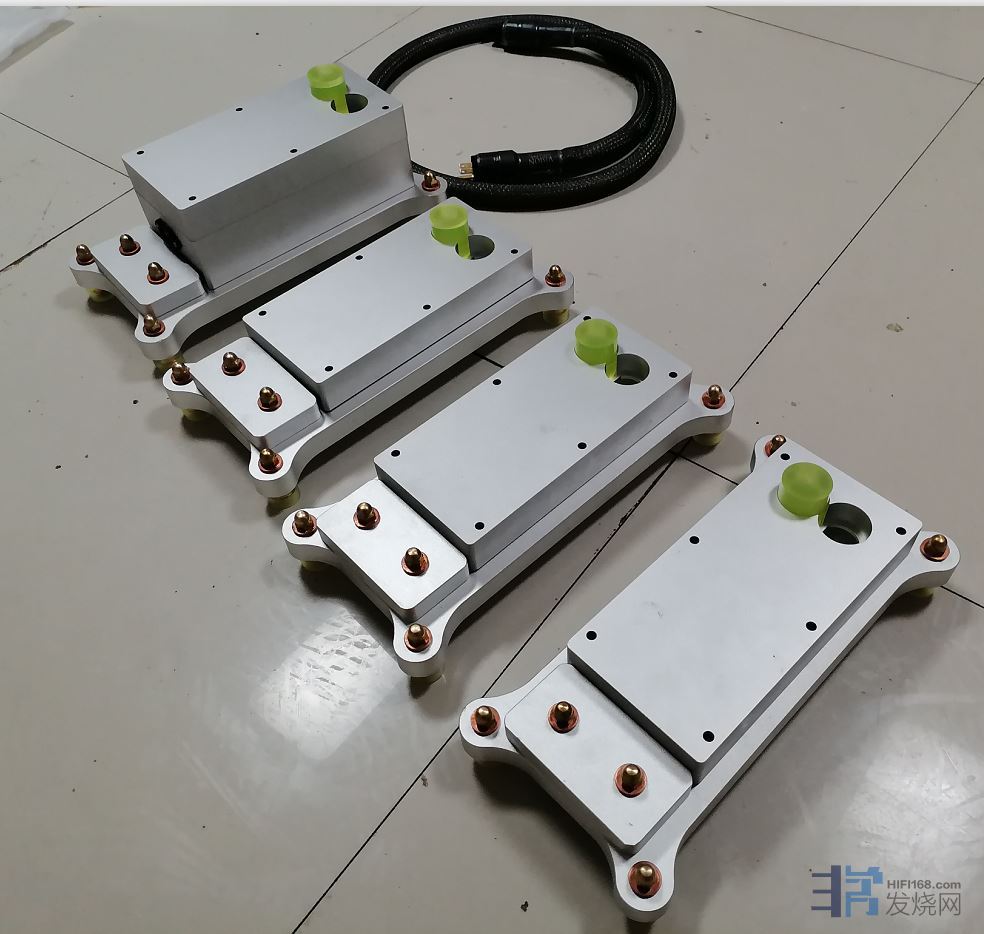

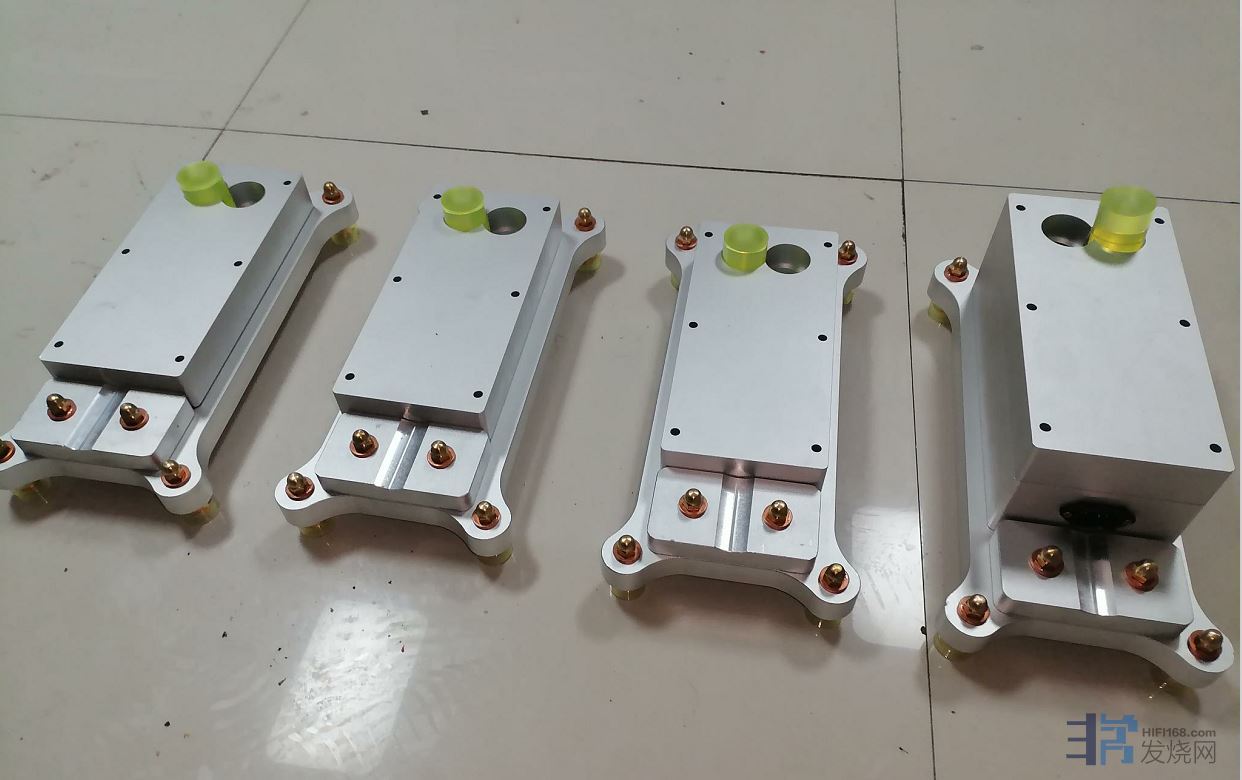

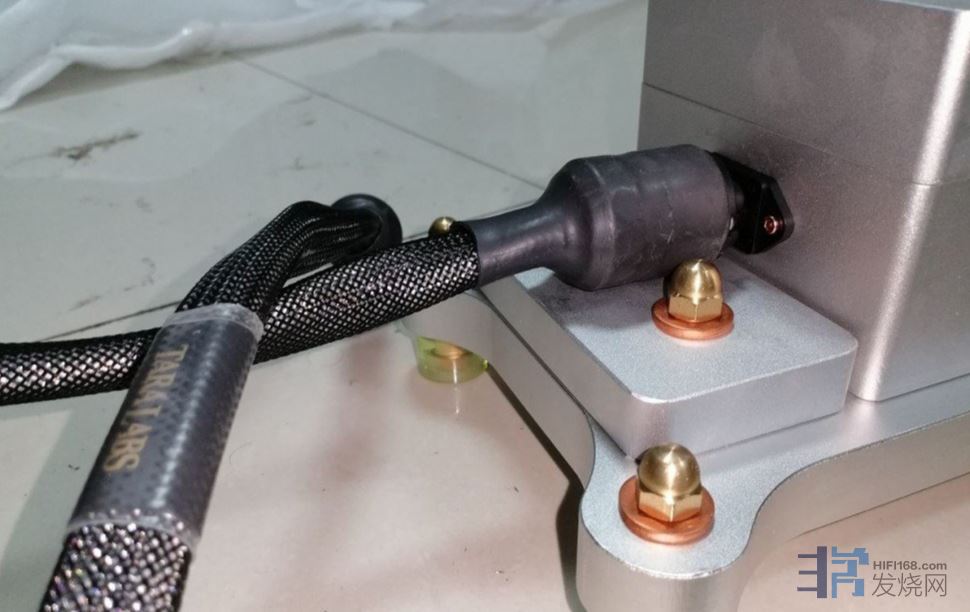

把插芯与尾插全部安装
TOP
泰山神龙
头像

  • 论坛博士后
  • 221
  • 5636
  • 2024-05-25
115#
t T
发表于 2024-08-06 23:09 |只看楼主

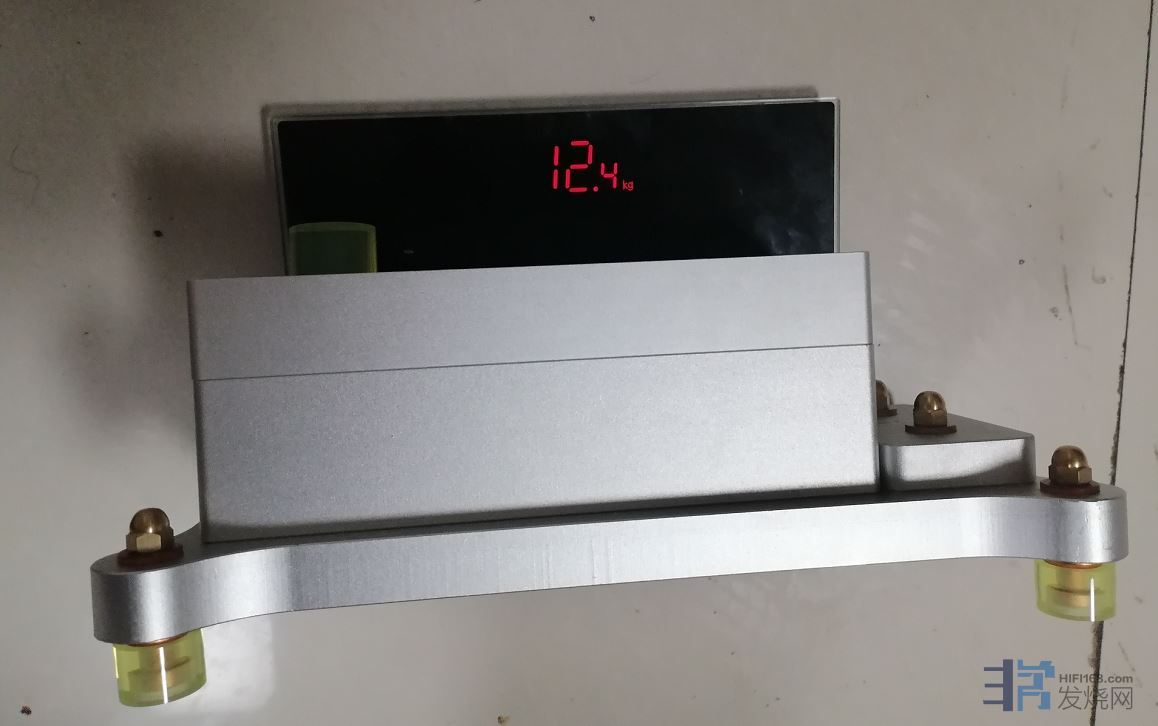

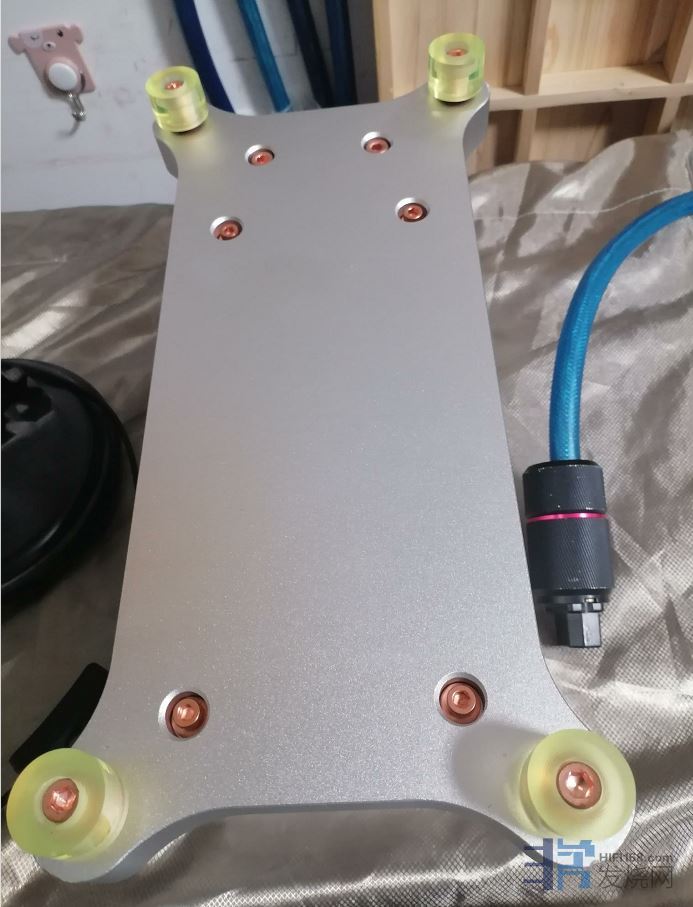

最后用电子秤 称重一下（用软件当时设计的时候是25斤 应该是电子秤有点误差）



插线板底部 与侧面 （虽然使用聚氨酯  但设计的时候已经 兼容市面上M8螺丝避震钉12）
TOP
泰山神龙
头像

  • 论坛博士后
  • 221
  • 5636
  • 2024-05-25
116#
t T
发表于 2024-08-06 23:11 |只看楼主

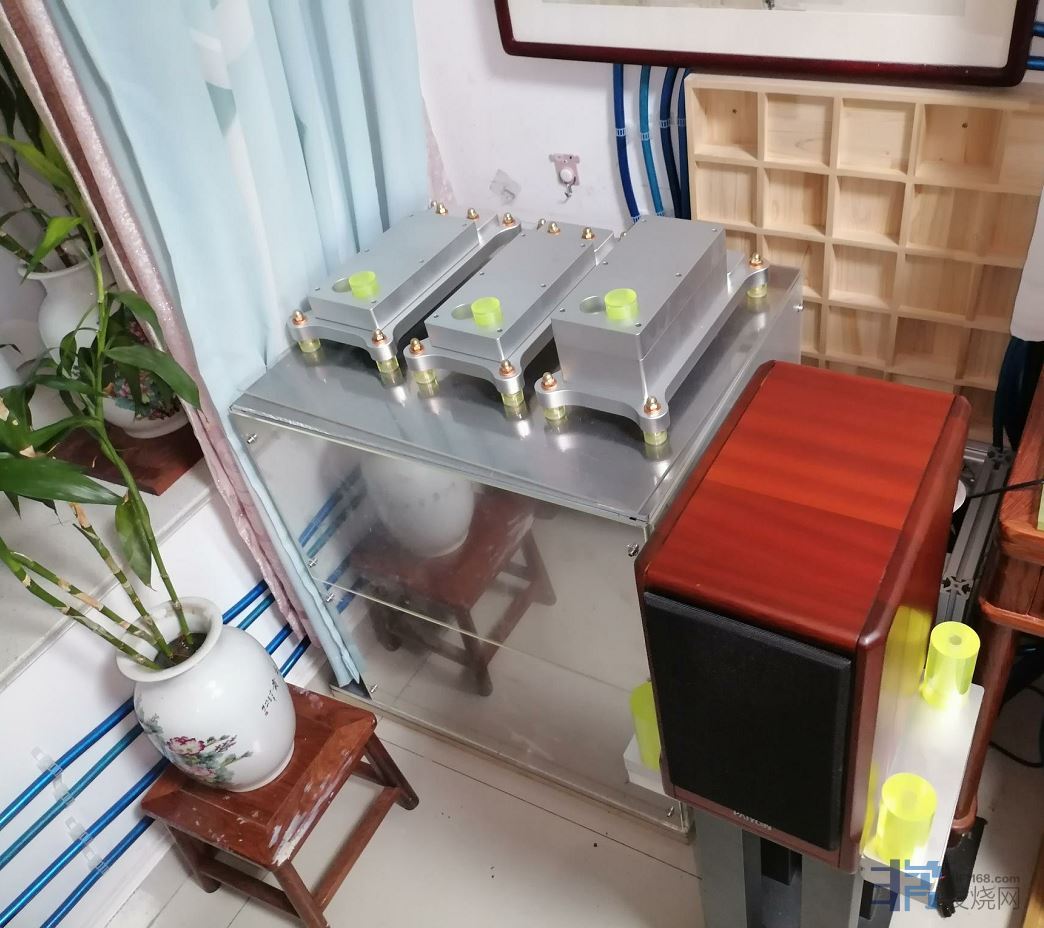

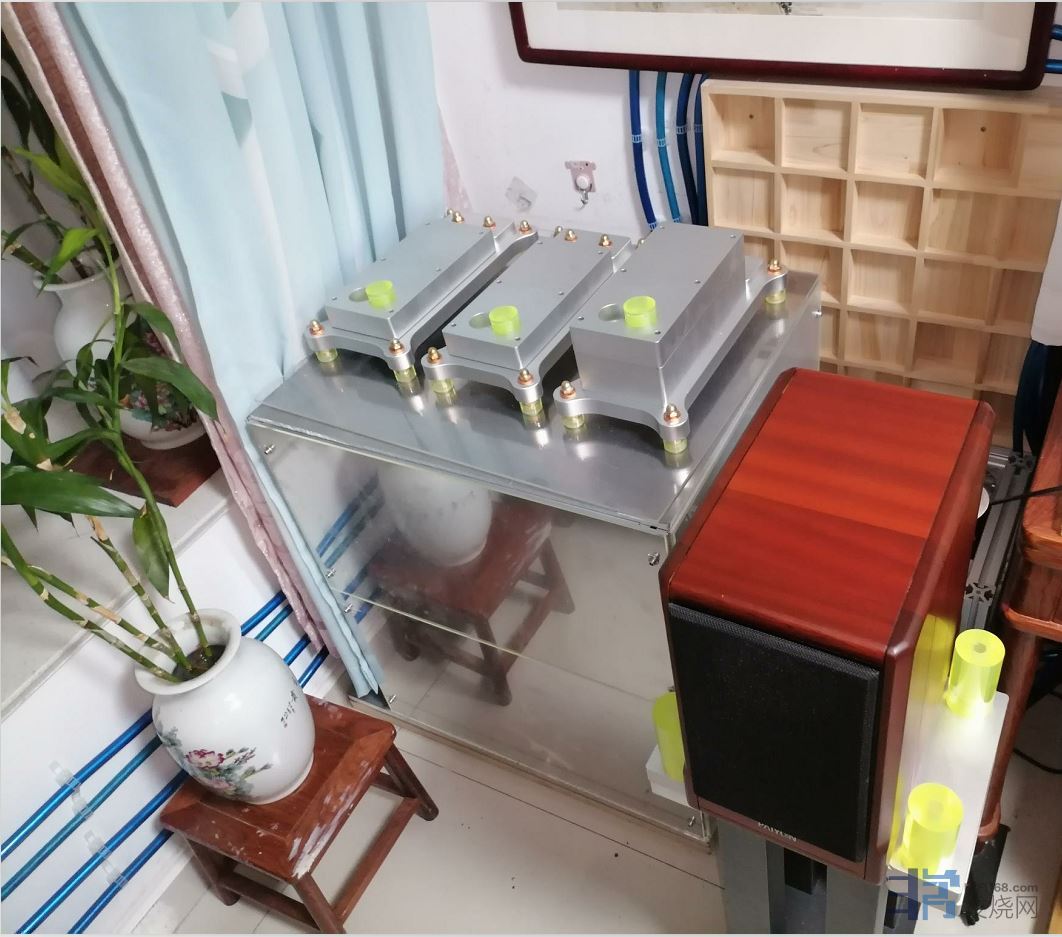

把插线板摆放到机柜上 看看状态

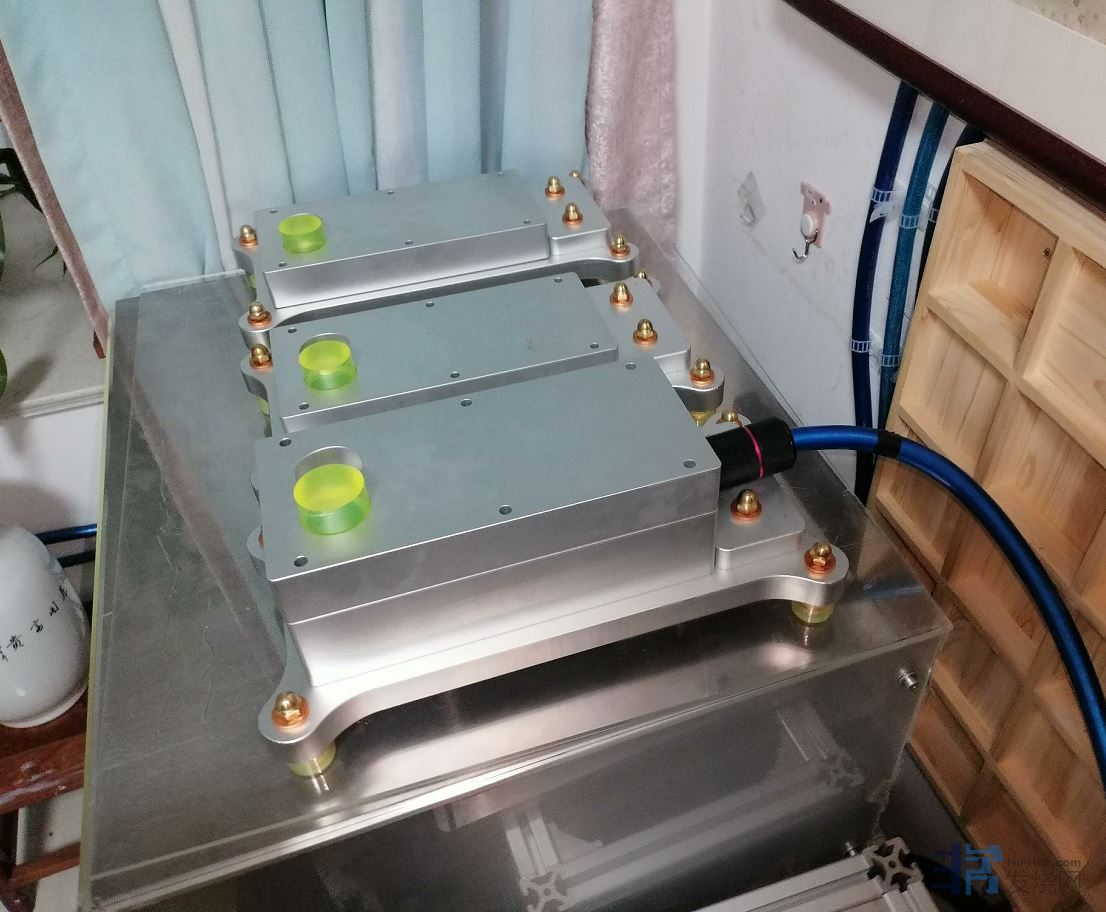

整体看看

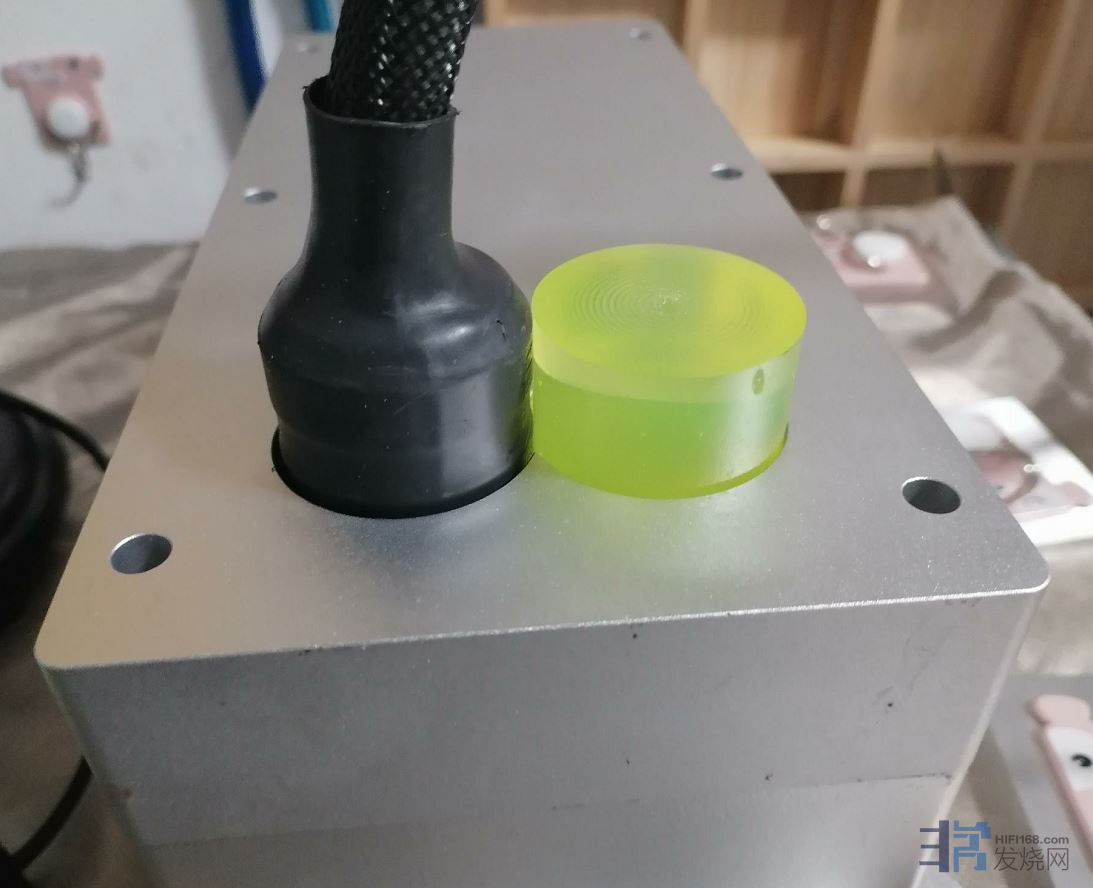

剩下的是等待：10毫米厚的紫铜板切割后  放入插线板盒里面安装上

（铝合金6061 盒子壳体厚30毫米 上盖厚40毫米 底部+托板45毫米厚  最后内部安装10毫米紫铜 板 全封闭屏蔽电磁）

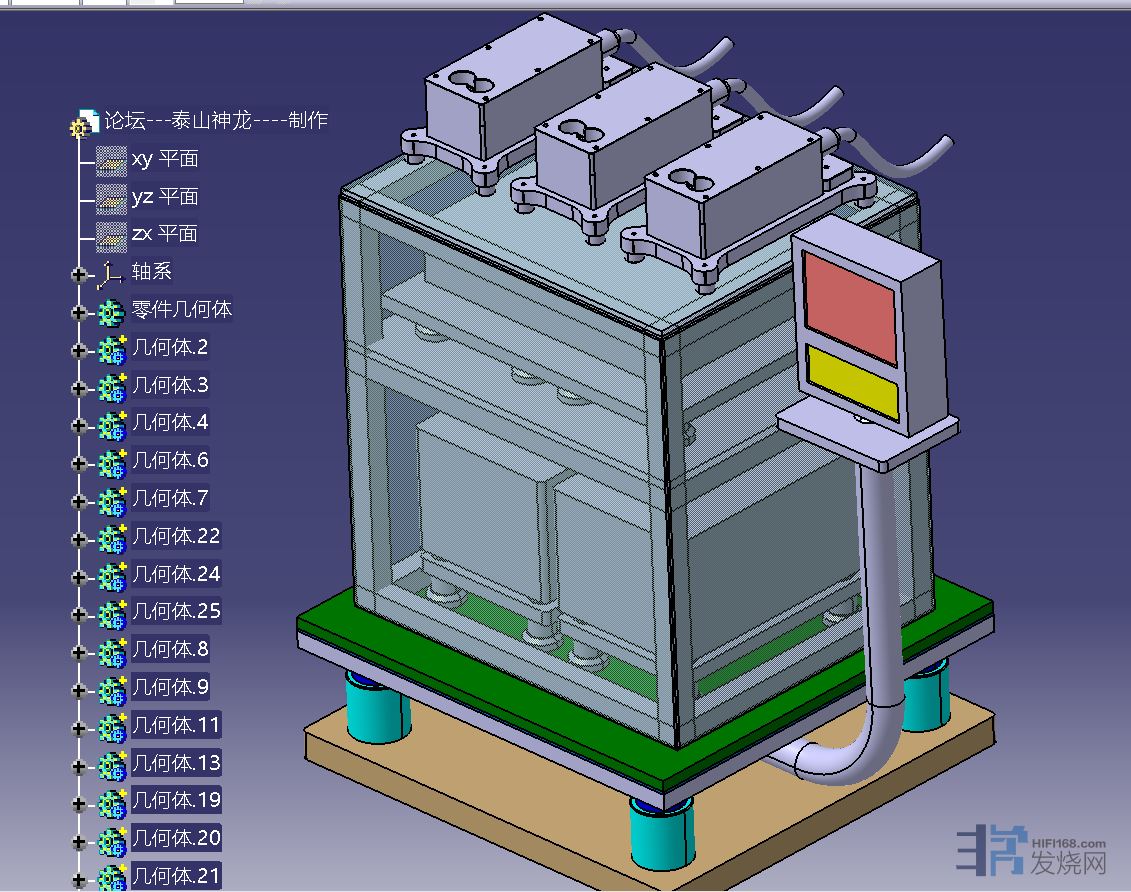

比较一下   目前摆放完成后状态  与  未制作前 只用计算机设计 3D模型状态
TOP
泰山神龙
头像

  • 论坛博士后
  • 221
  • 5636
  • 2024-05-25
117#
t T
发表于 2024-08-06 23:12 |只看楼主

未完待续
TOP
泰山神龙
头像

  • 论坛博士后
  • 221
  • 5636
  • 2024-05-25
118#
t T
发表于 2024-08-06 23:47 |只看楼主

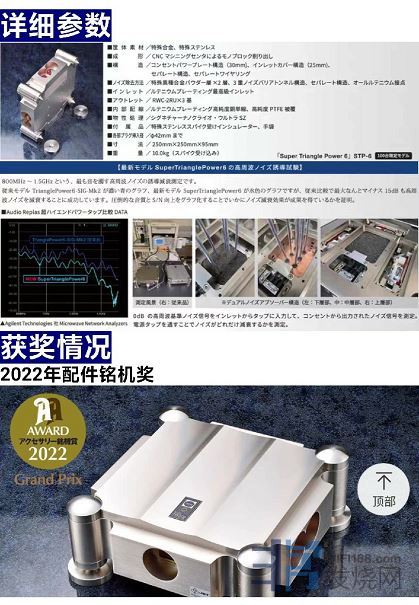

最近看中一款插线板  设计的相当不错  还好只要有图片即可完成
重点借鉴了思路   以后自己设计造型 加工制作一下 算了一下这款插线板壳体成本 （也就是一共2000元 材料钱+表面喷砂亮银费与快递费）
TOP
泰山神龙
头像

  • 论坛博士后
  • 221
  • 5636
  • 2024-05-25
119#
t T
发表于 2024-08-07 20:46 |只看楼主

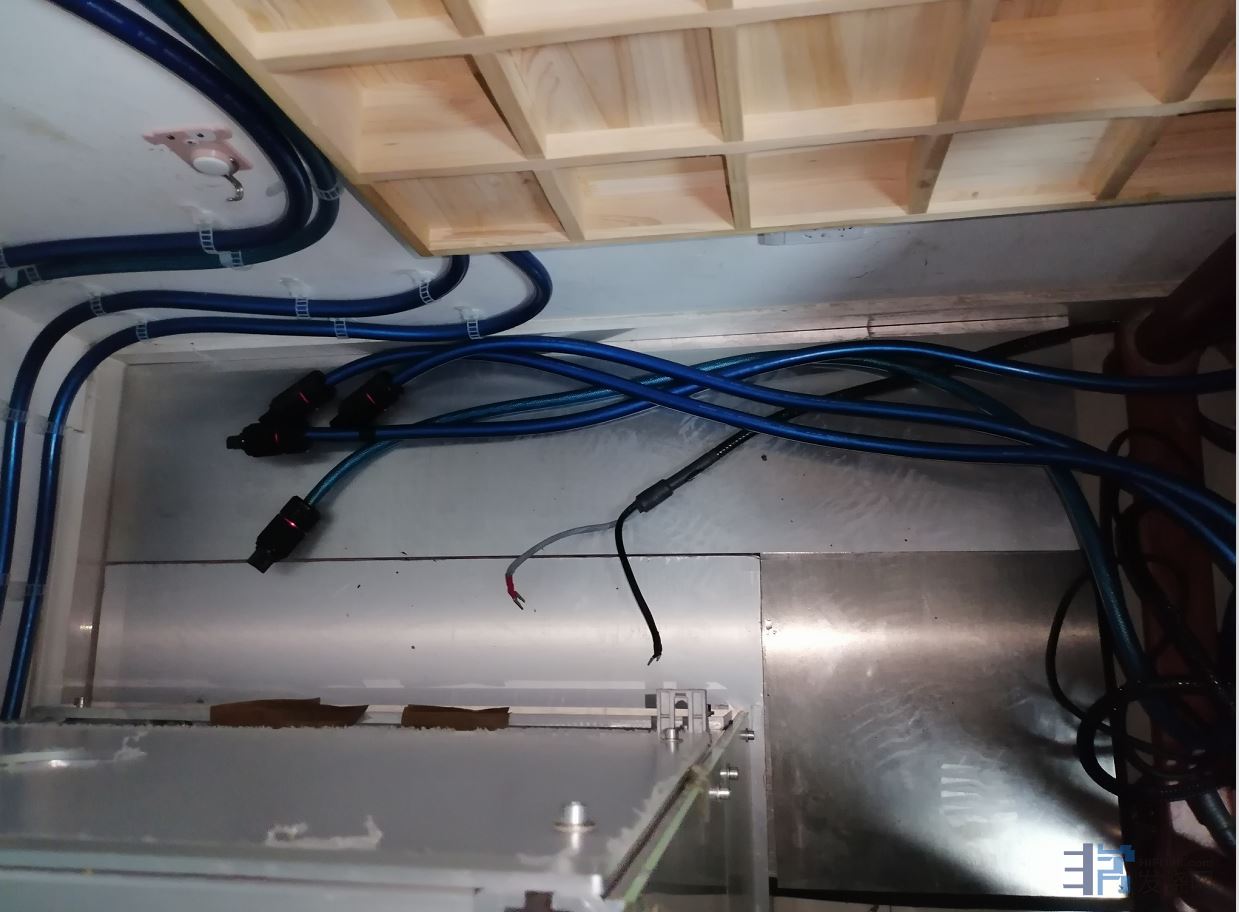

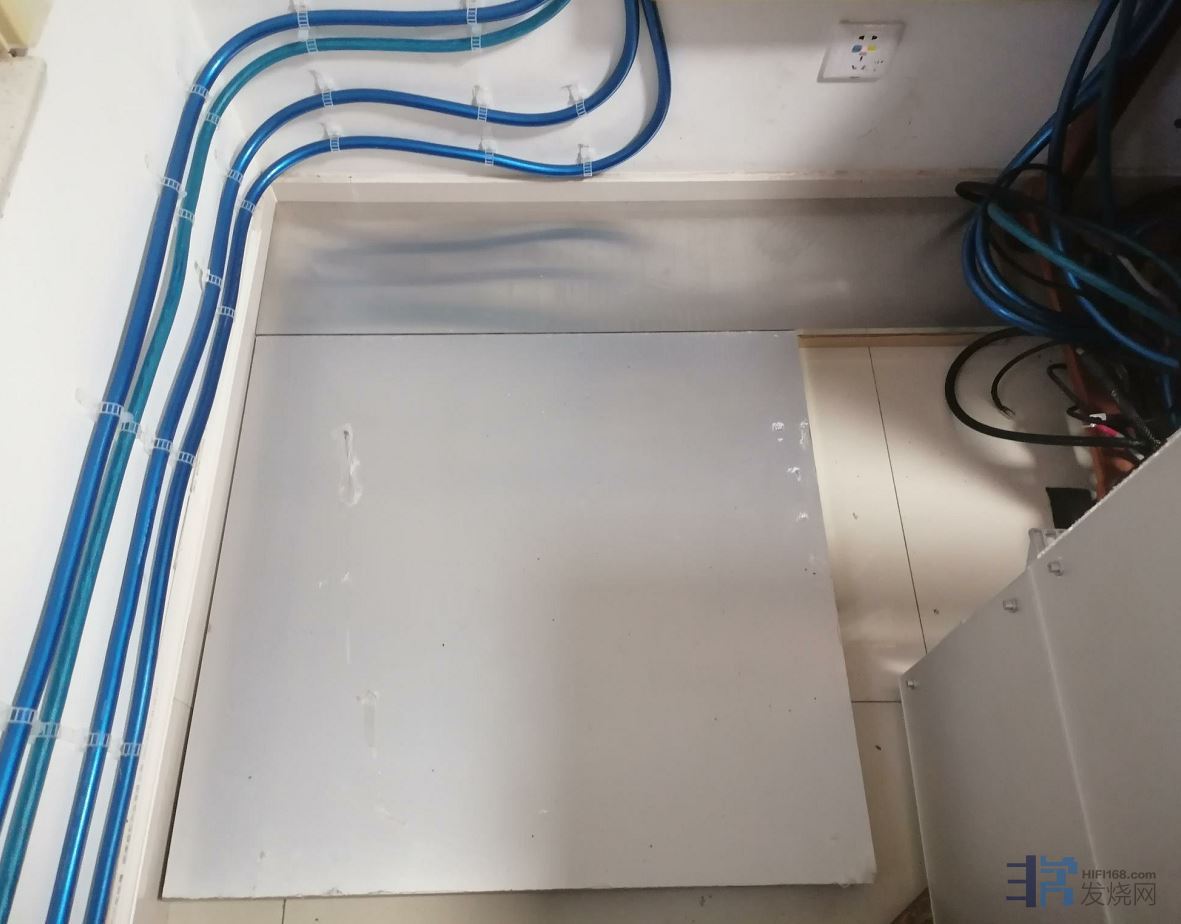

准备安装液压避震系统前   需要空间， 把机柜后面的空间进行扩展。
依旧是 铺垫 木板 减震垫片  铝合金板

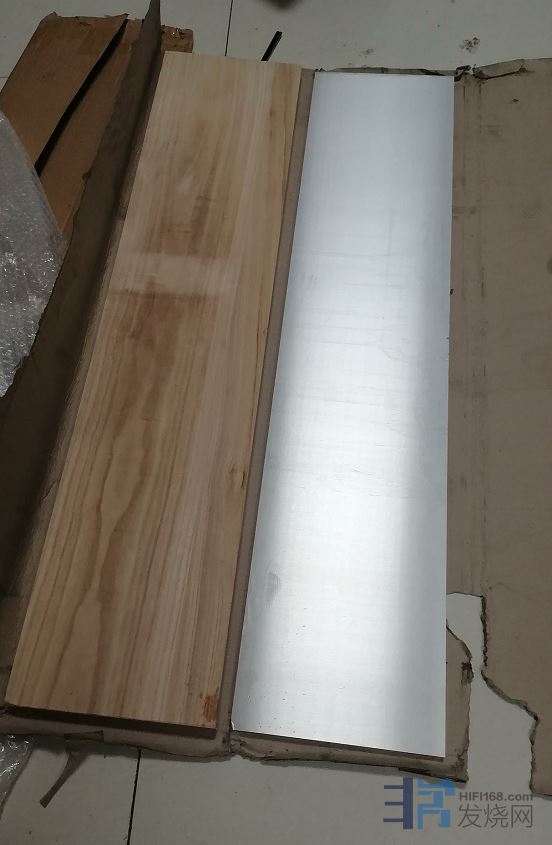

买来 木板与铝合金板

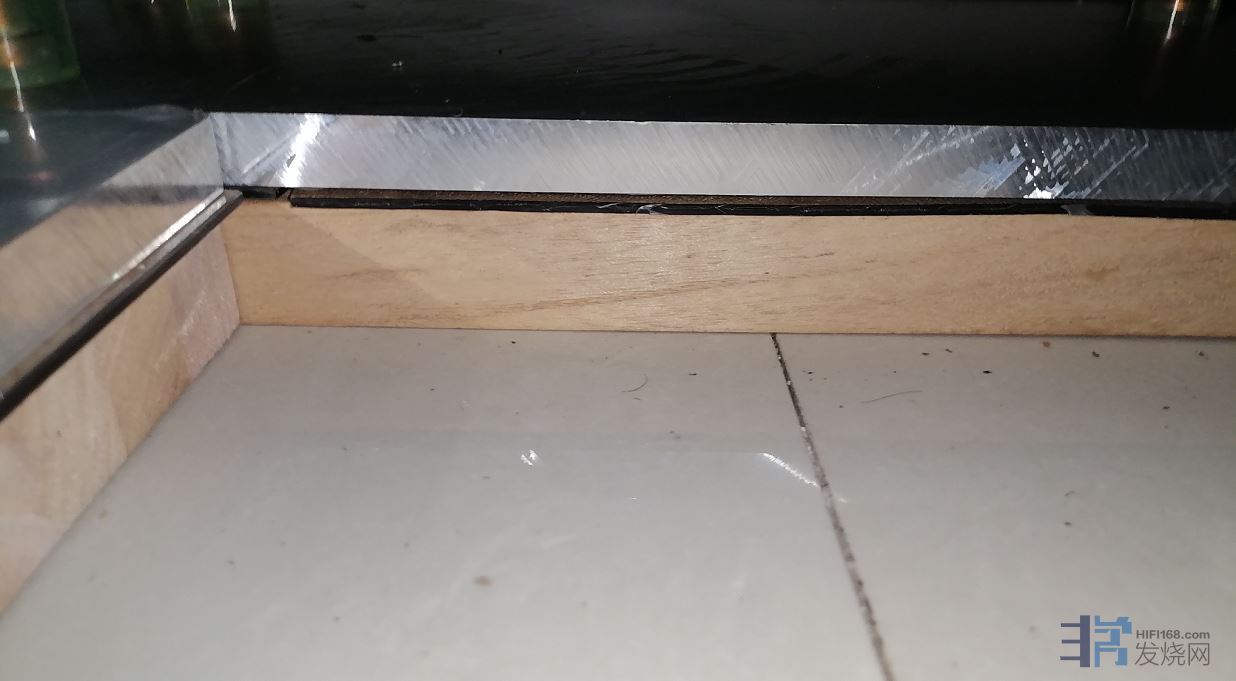

铺垫 木板 与铝合金板（肯定是统一高度 统一厚度）

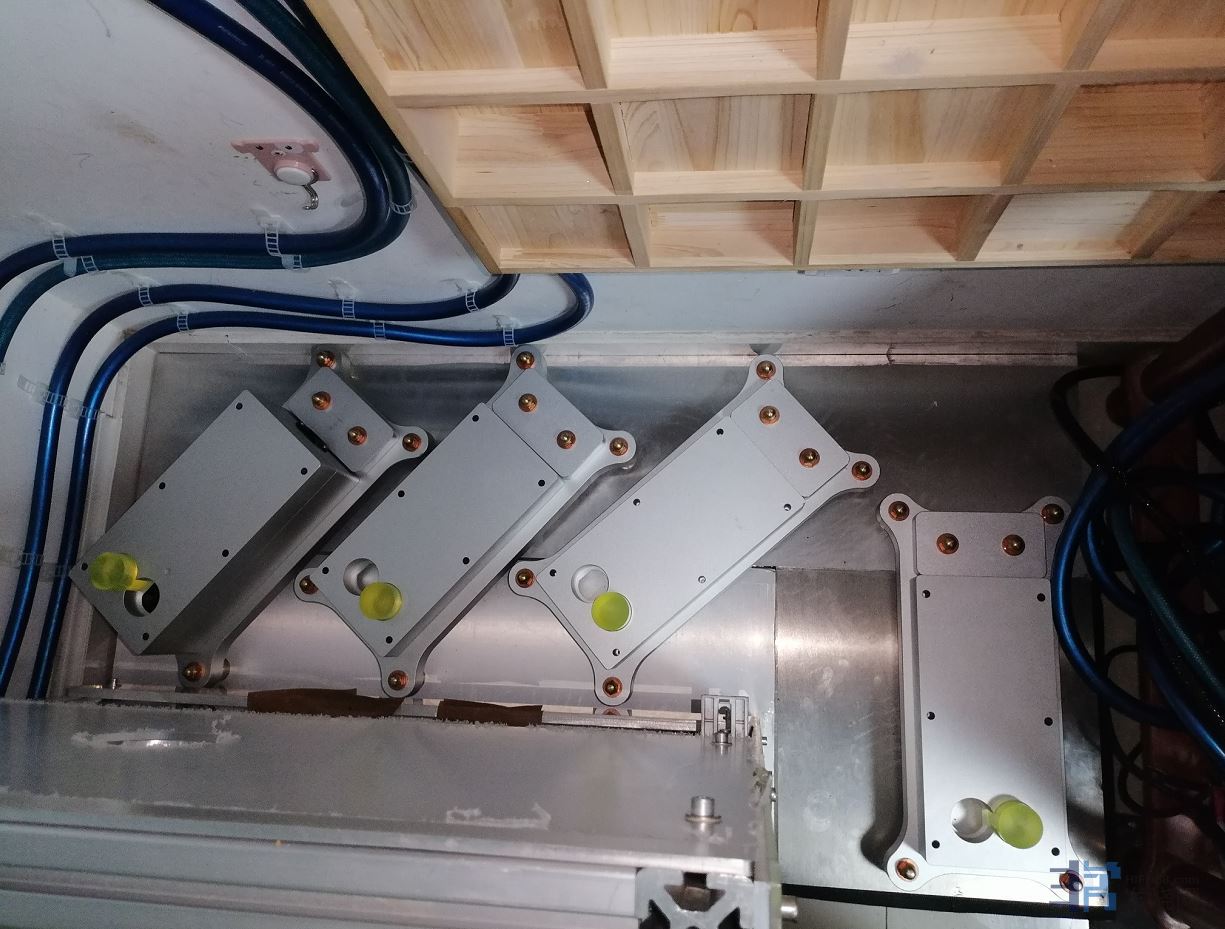

铺垫完毕 扩展空间 用于放插线板与电源线
TOP
泰山神龙
头像

  • 论坛博士后
  • 221
  • 5636
  • 2024-05-25
120#
t T
发表于 2024-08-08 19:55 |只看楼主

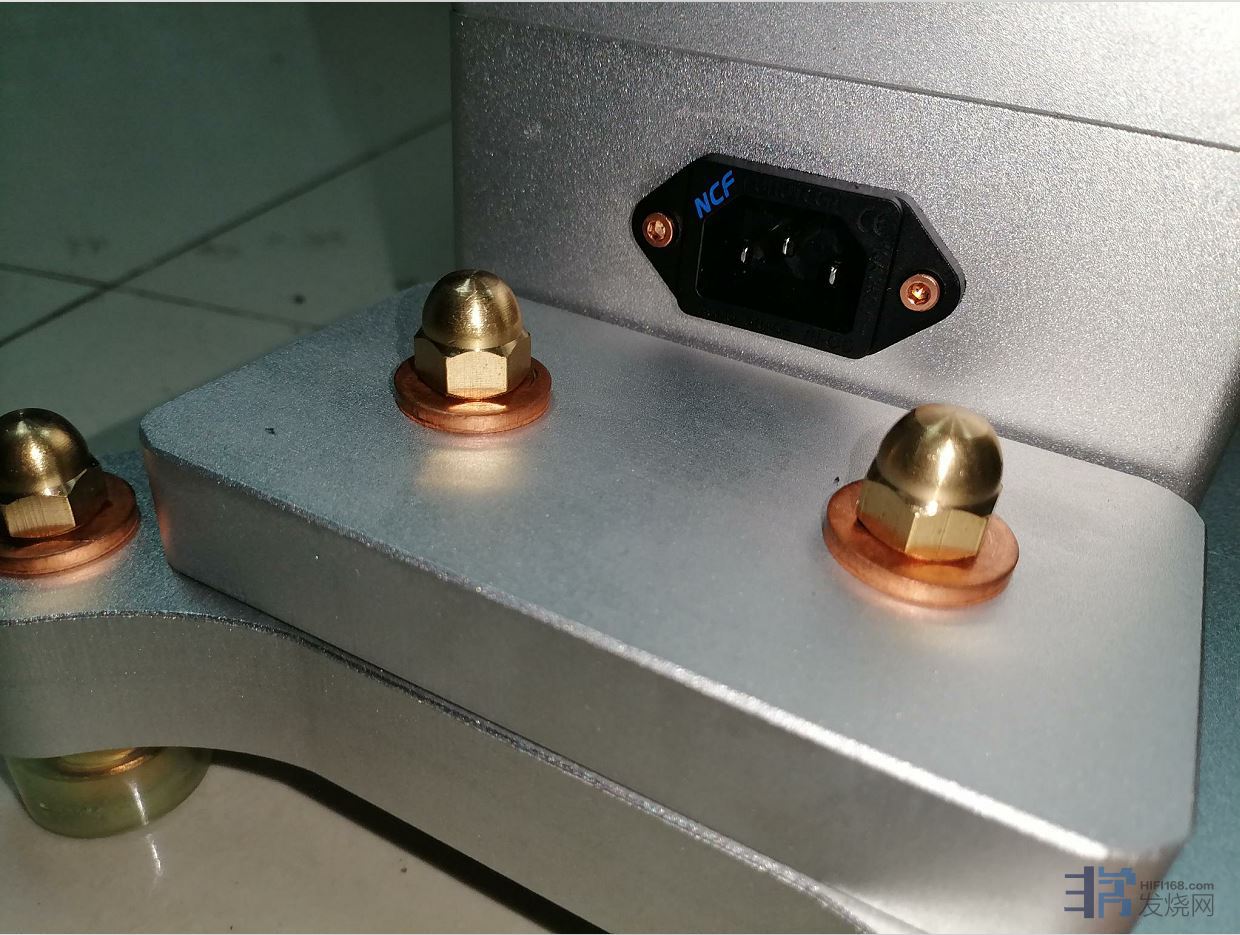

关于插尾部位的设计  看了很多插线板设计   最后选择了一种制作简单  安装方便的设计

之前的设计  插尾部位是可调 平板支撑   上下有固定定位  左右缺乏定位



改进后的设计  增加电源线插尾的圆弧  增加左右定位  与上下定位 ，确保插尾完全固定
TOP
上一主题| 下一主题
返回列表 «89101112131415» / 17
发新话题 回复该主题
高级编辑器高级编辑器
