楼主:泰山神龙

插线板改善---自制插线板---（重25斤的超厚铝合金插芯板 ） [复制链接]

查看: 30011|回复: 169
泰山神龙
头像

  • 论坛博士后
  • 221
  • 5636
  • 2024-05-25
141#
t T
发表于 2024-08-16 19:11 |只看楼主

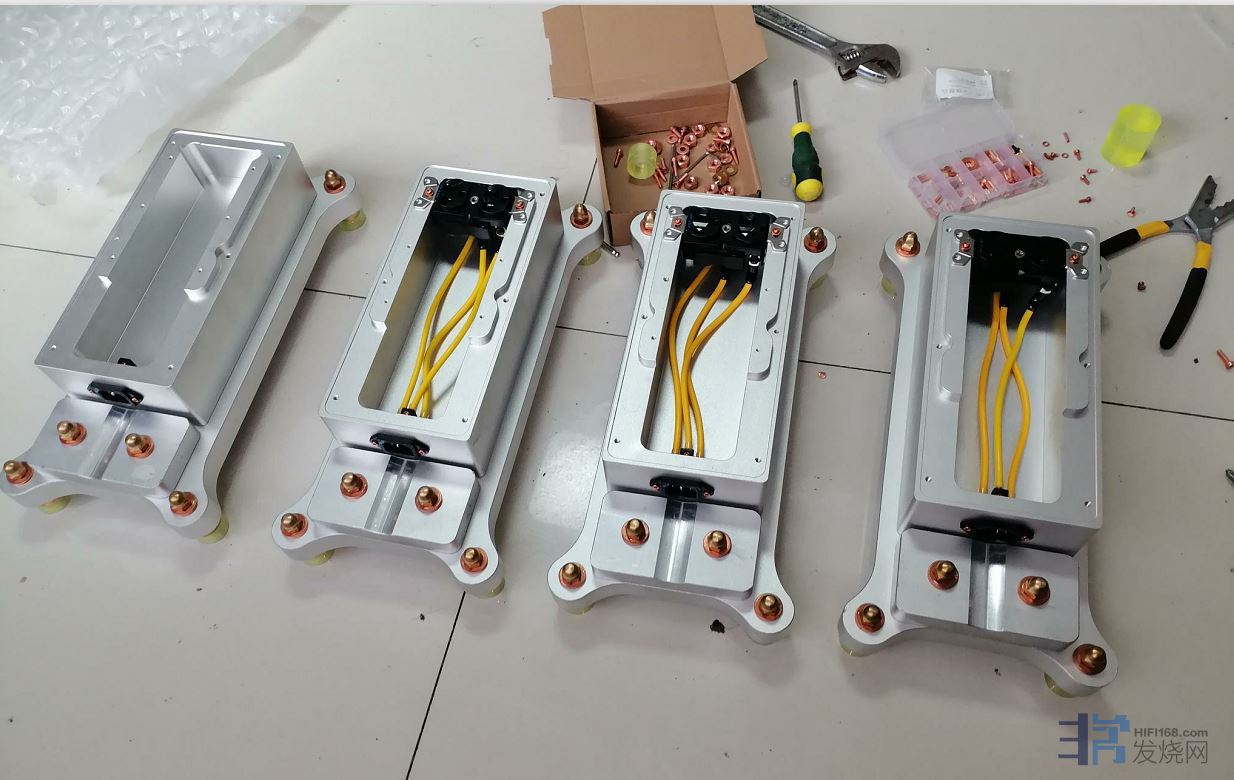

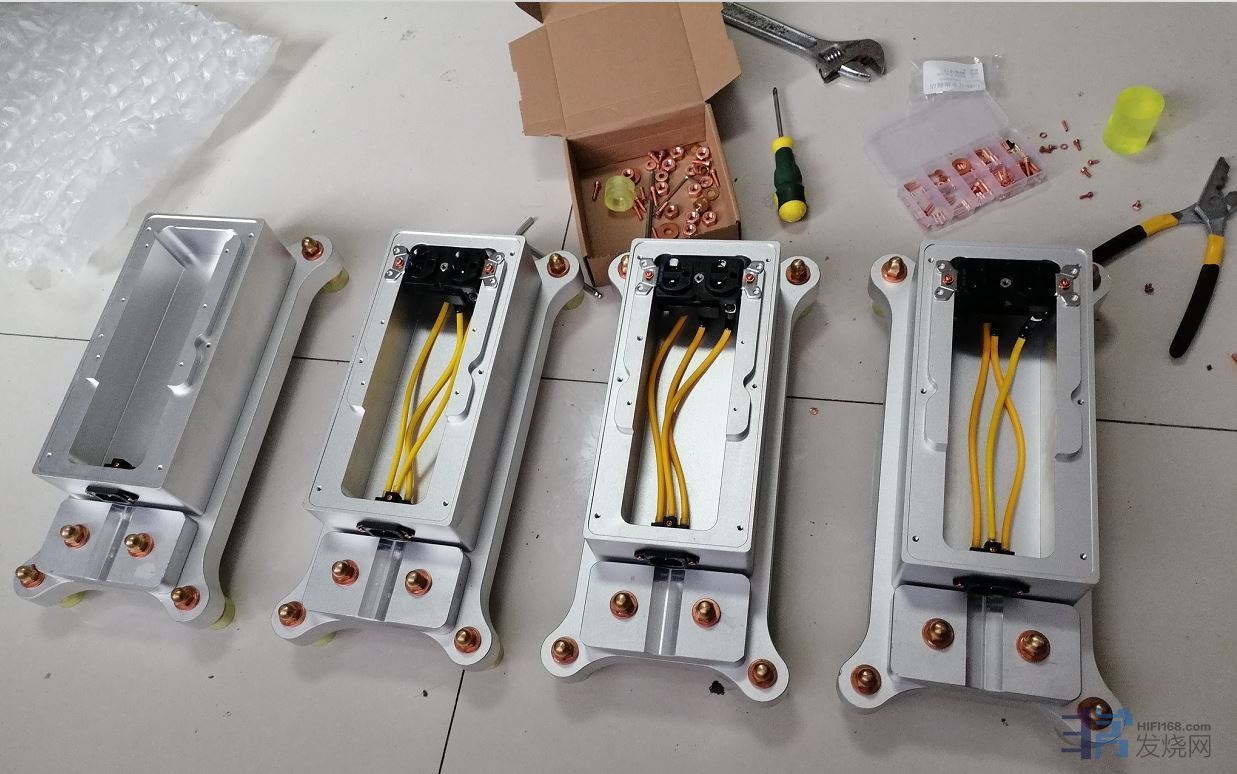

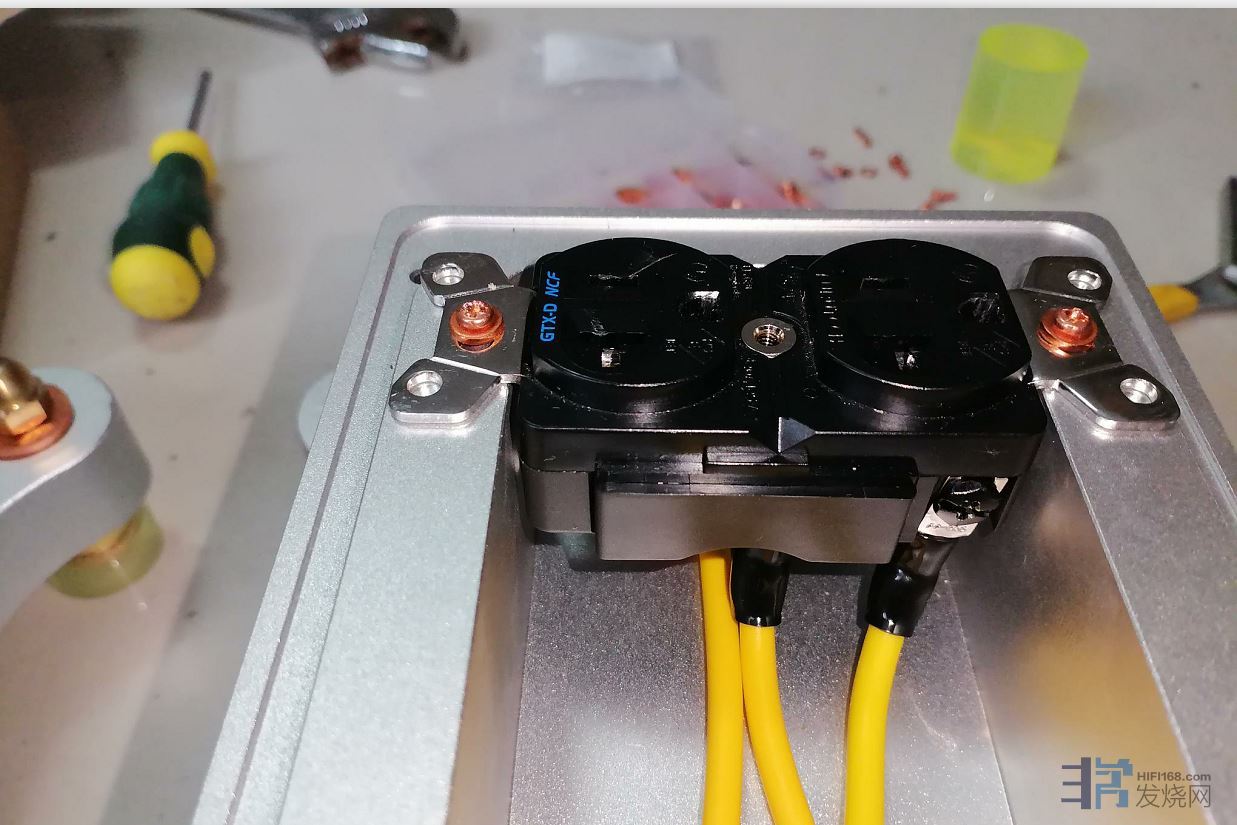

开始安装插芯

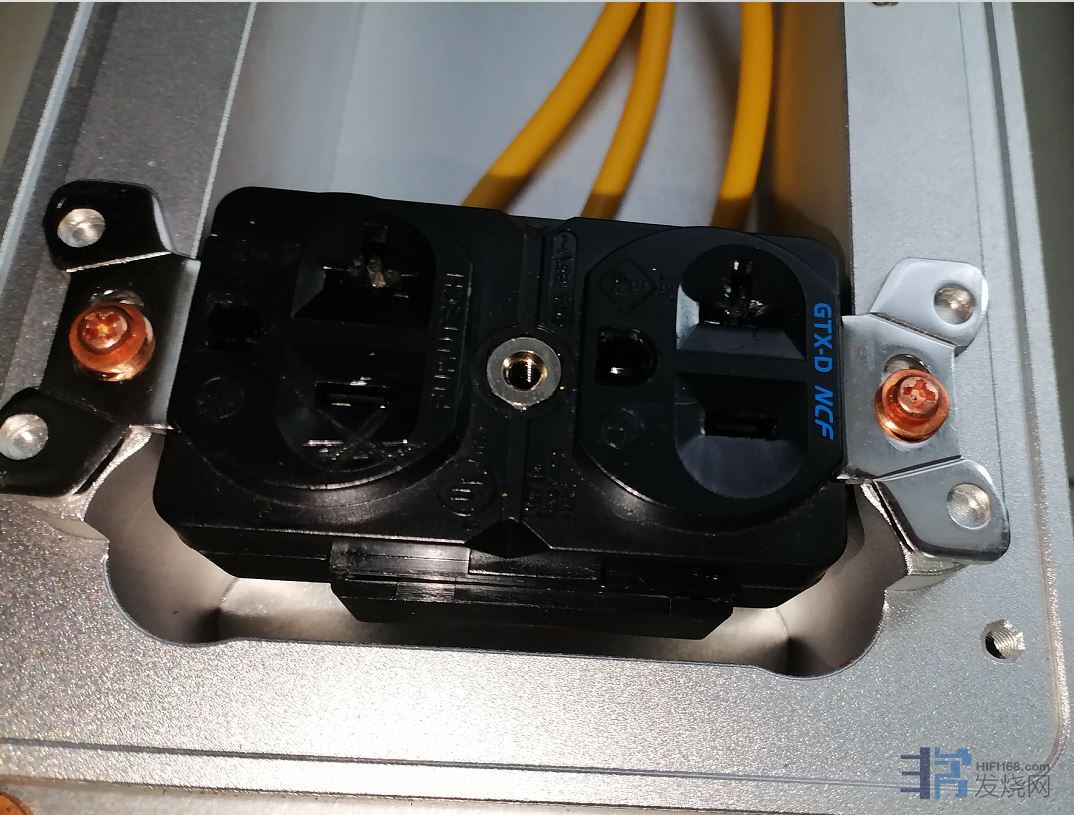

不得不说古河的NCF GTX-D插芯设计考虑的很安全  两侧螺丝外部带有绝缘挡板  很安全的绝缘
TOP
泰山神龙
头像

  • 论坛博士后
  • 221
  • 5636
  • 2024-05-25
142#
t T
发表于 2024-08-16 19:13 |只看楼主

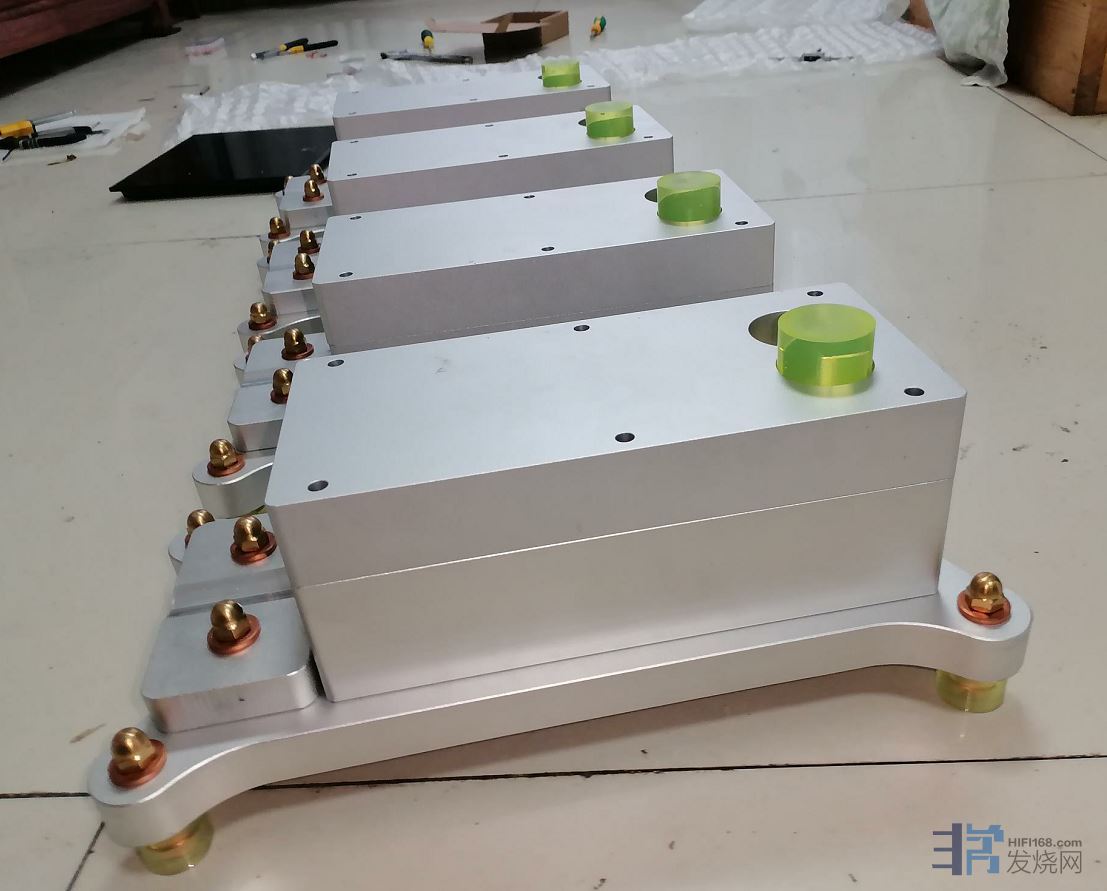

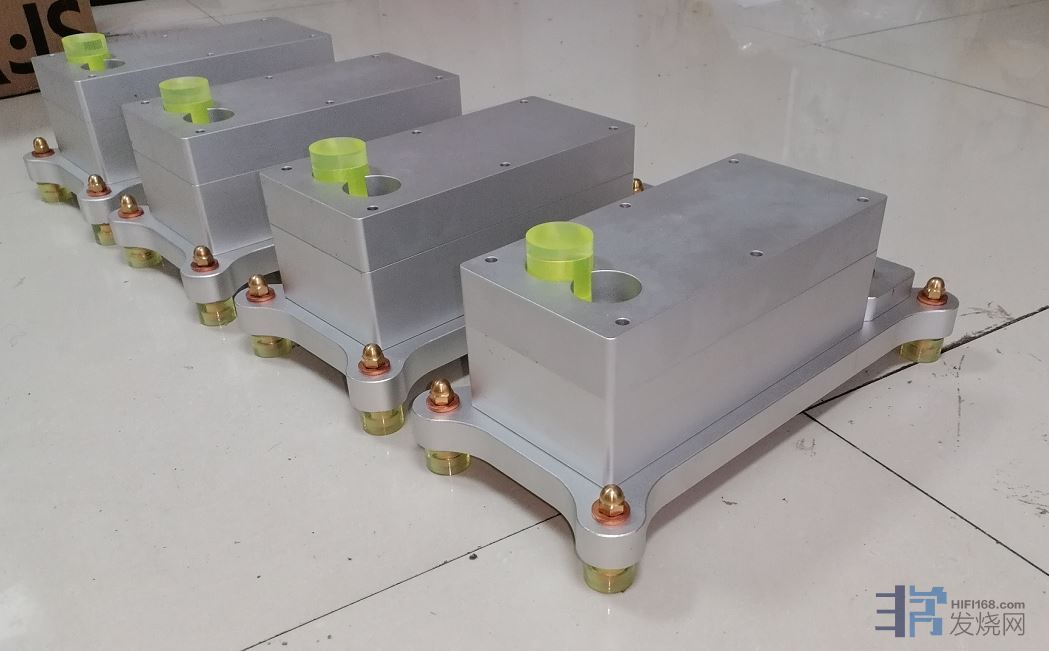

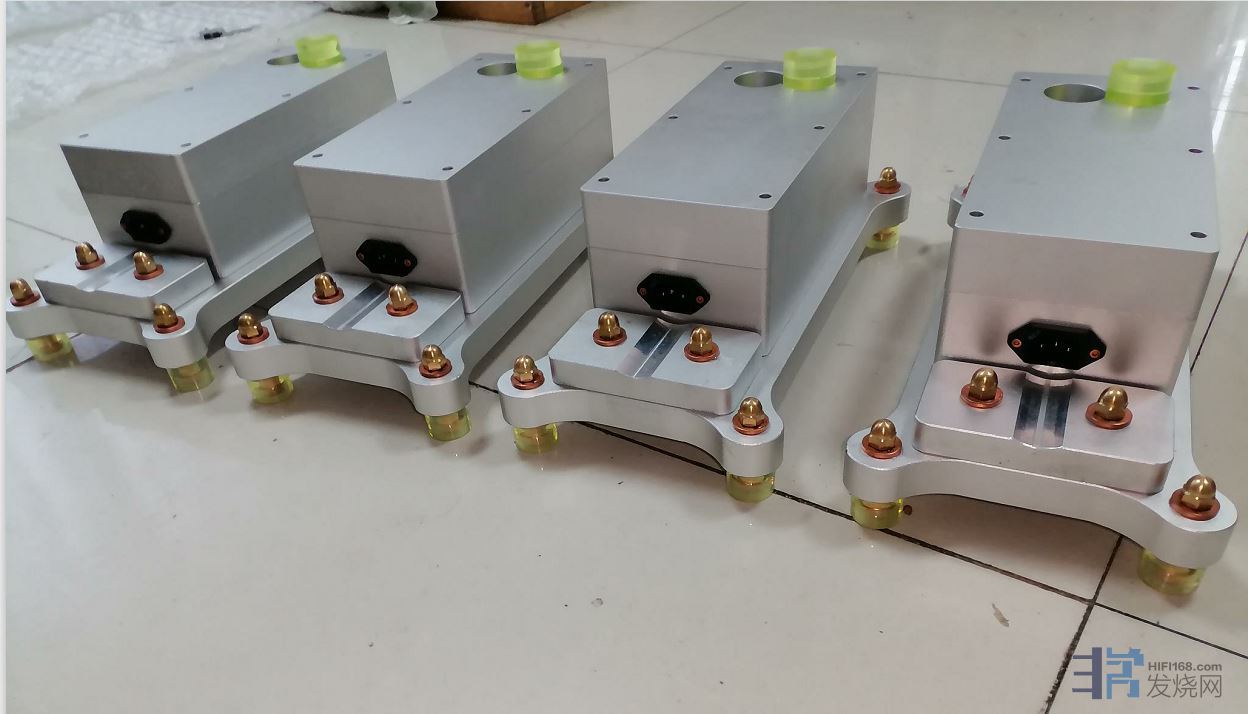

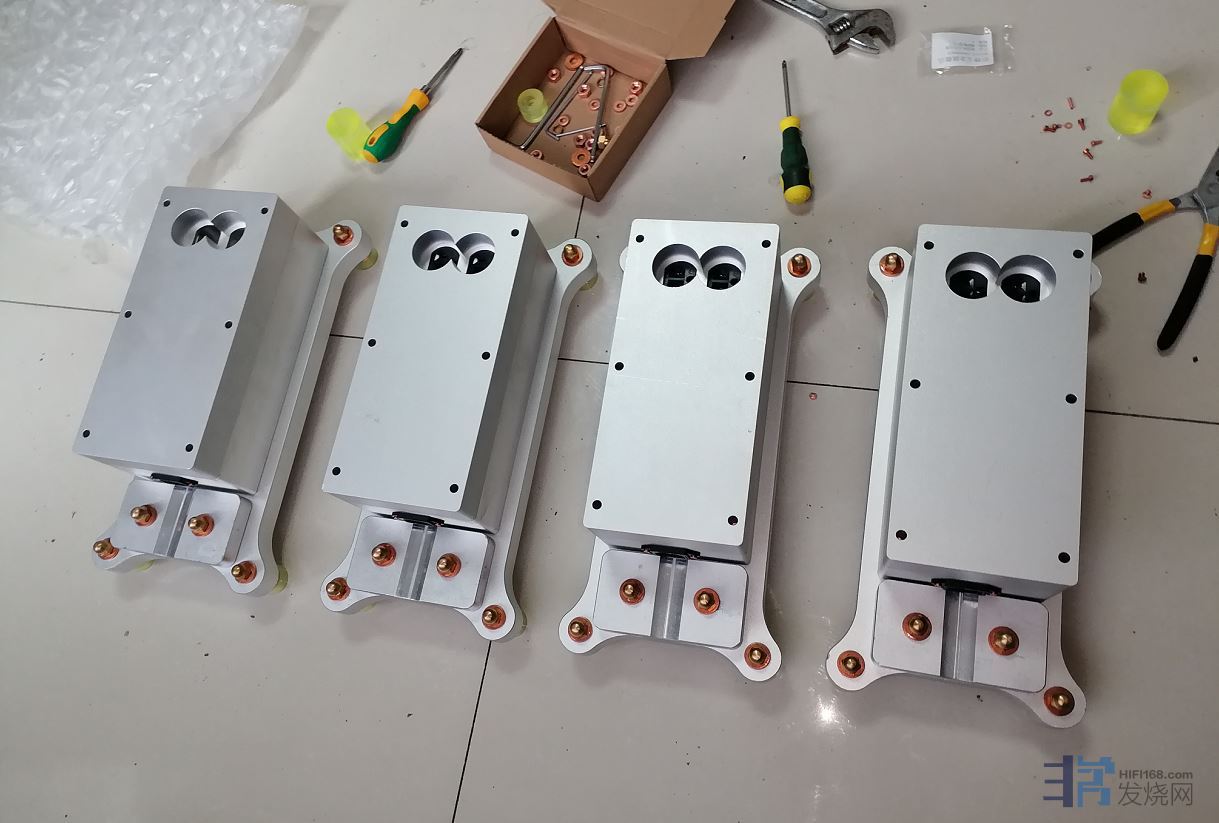

整体看一下制作完成后的状态
TOP
泰山神龙
头像

  • 论坛博士后
  • 221
  • 5636
  • 2024-05-25
143#
t T
发表于 2024-08-16 19:14 |只看楼主

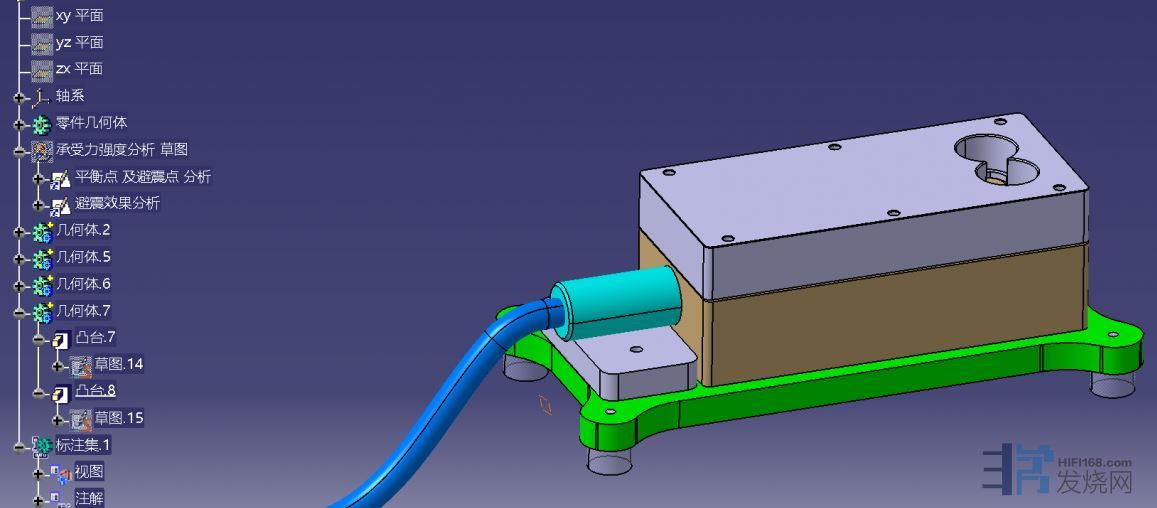

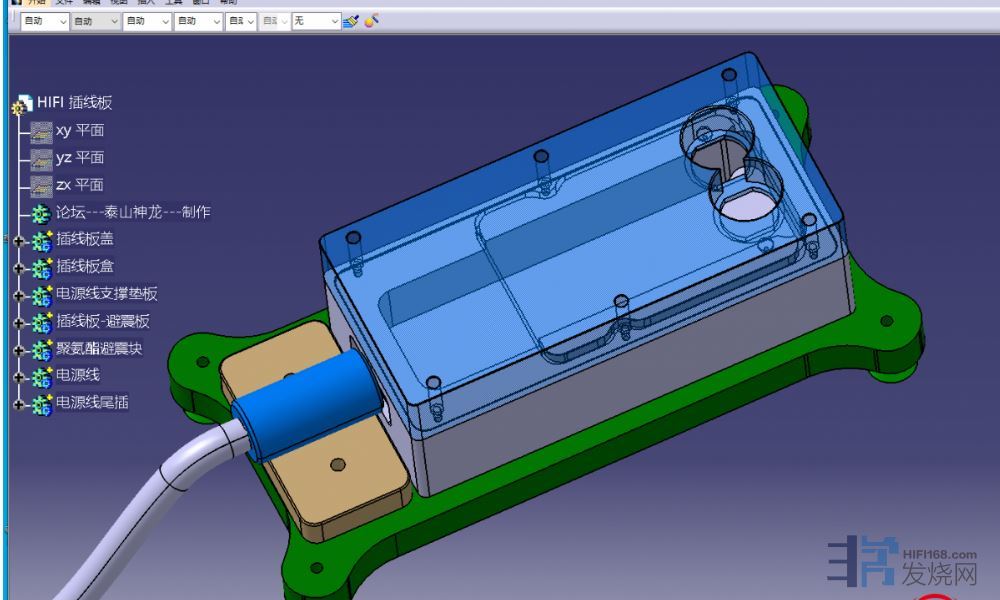

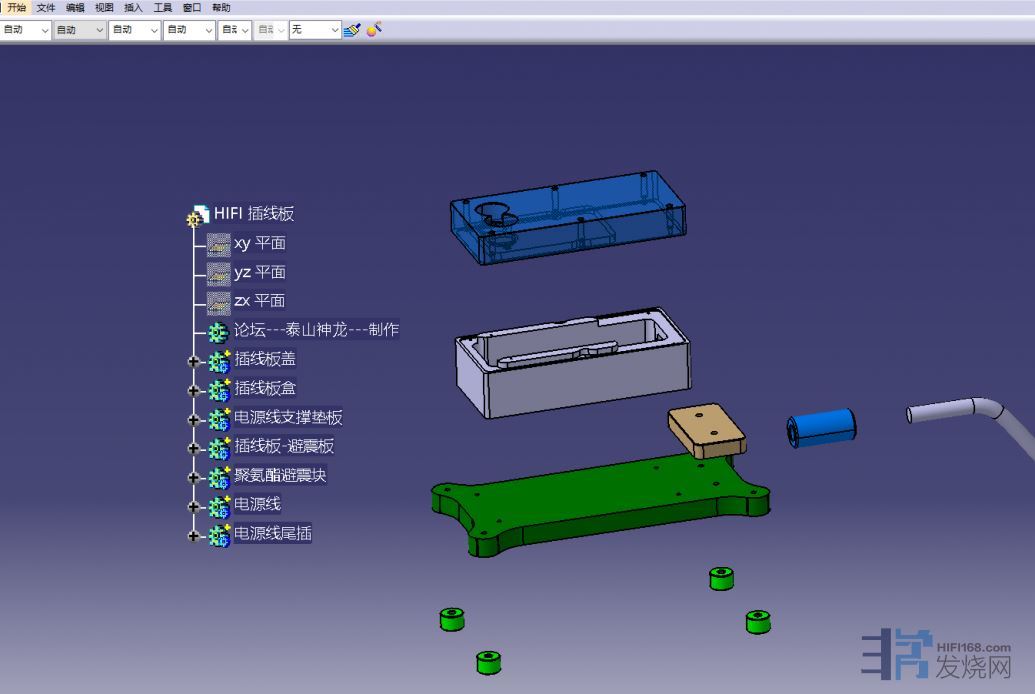

现在回头看看  当初软件 3D设计状态  比较一下
TOP
泰山神龙
头像

  • 论坛博士后
  • 221
  • 5636
  • 2024-05-25
144#
t T
发表于 2024-08-16 19:15 |只看楼主

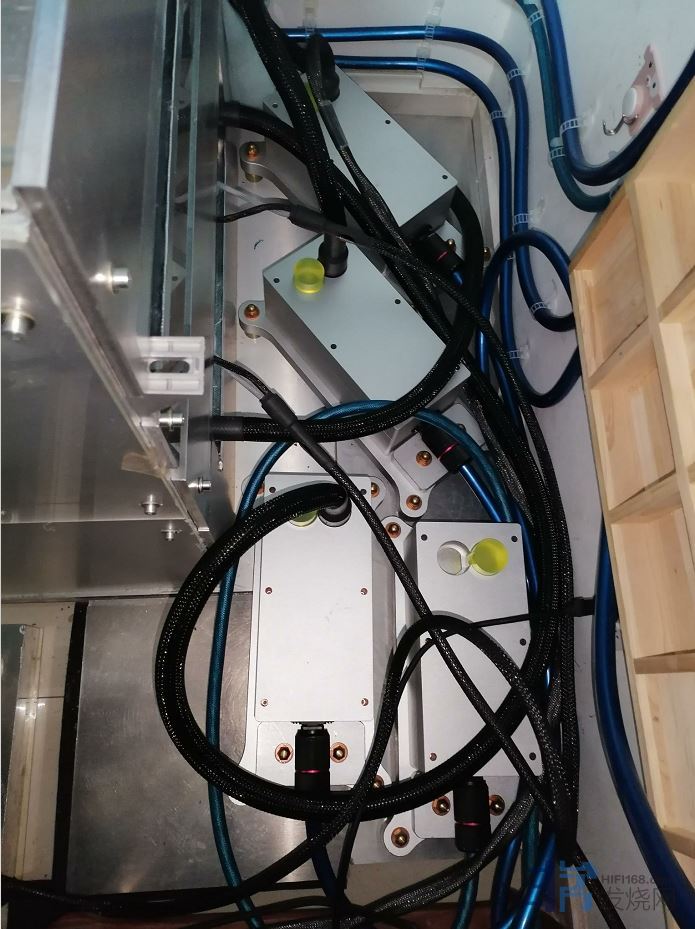

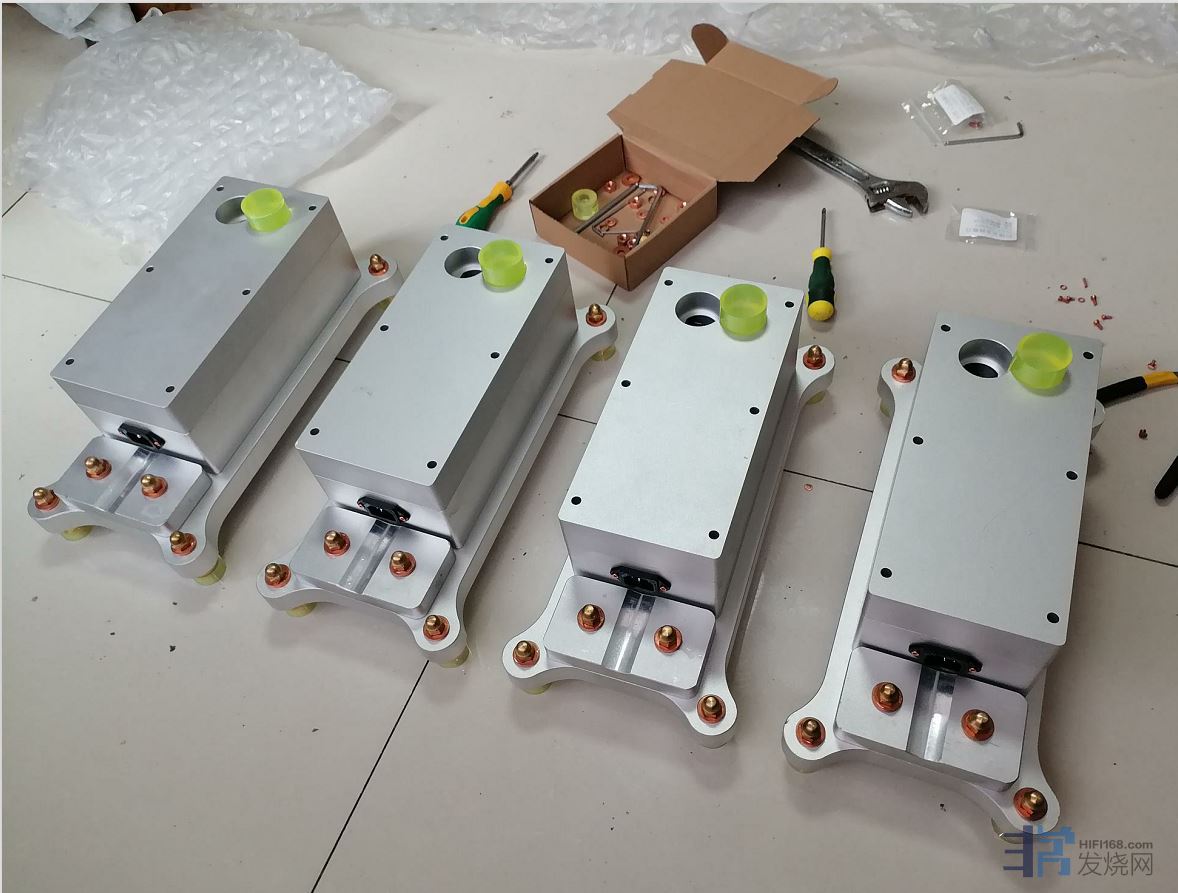

把插线板进行通电  先简单的调试摆放一下   后面会整理线材与增加电源线托架
TOP
泰山神龙
头像

  • 论坛博士后
  • 221
  • 5636
  • 2024-05-25
145#
t T
发表于 2024-08-16 19:15 |只看楼主

后面有时间会把网络上 大部分的托线架 先看一遍 。

然后 自己会根据网络上的线架 优缺点 分析后 。。。

根据自己的使用环境  全新设计一种 电源线托架  用于超时空电源线 与 巫毒电源线 的线架
TOP
泰山神龙
头像

  • 论坛博士后
  • 221
  • 5636
  • 2024-05-25
146#
t T
发表于 2024-08-17 11:25 |只看楼主

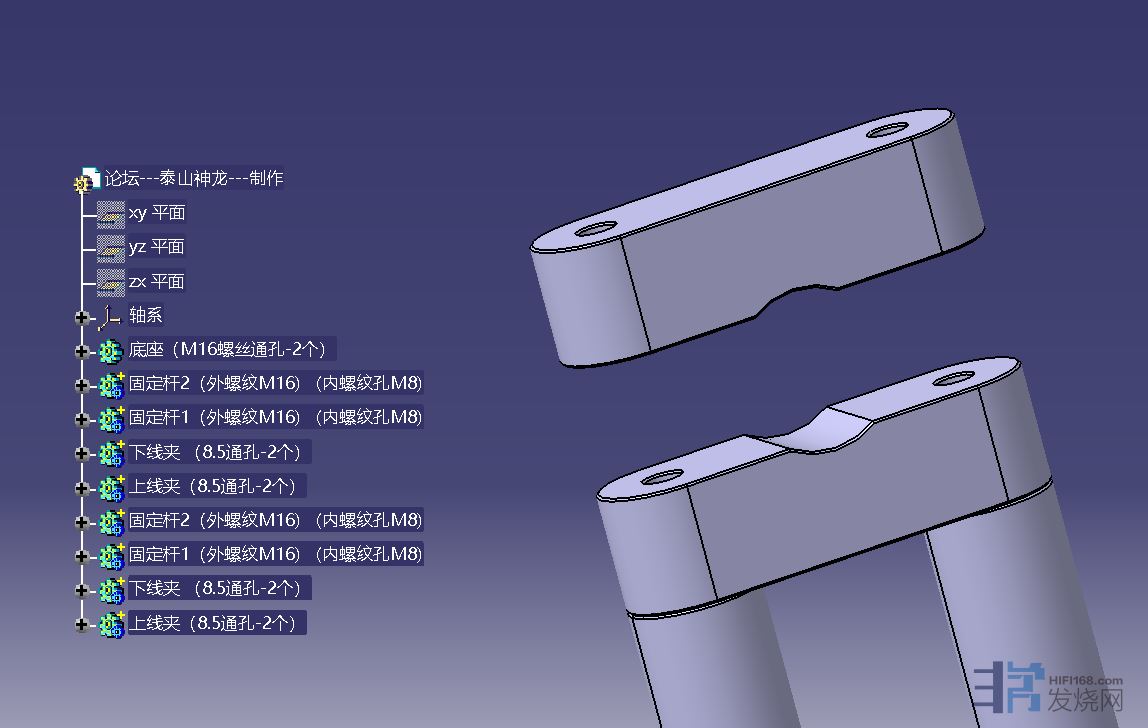

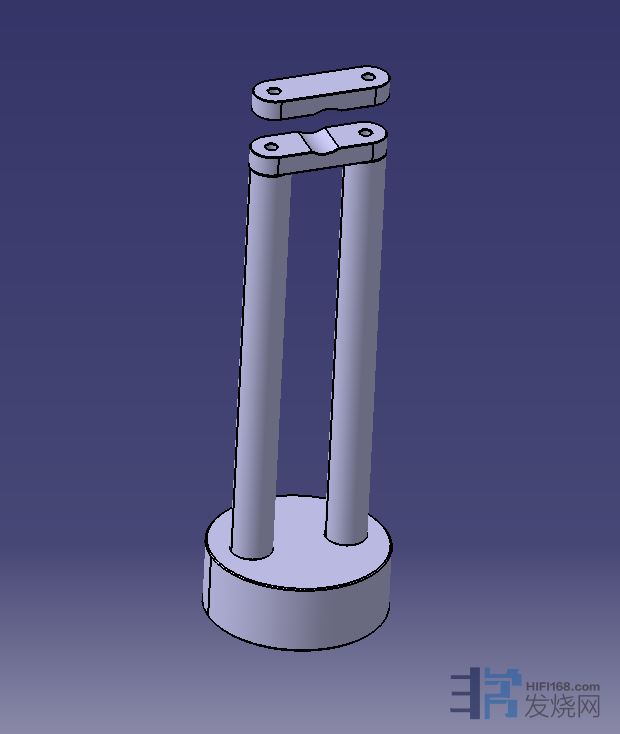

今天有点时间  看了一下网上的各种线架    用了3分钟的时间  用软件 粗略的设计了2种  线架

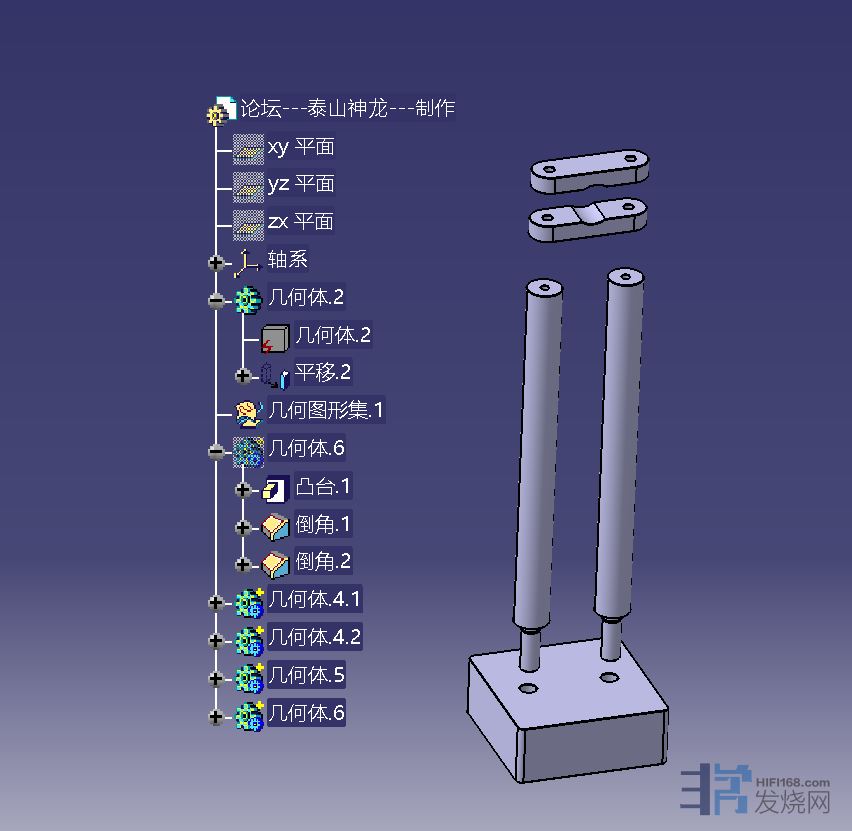

圆形的底座 线架

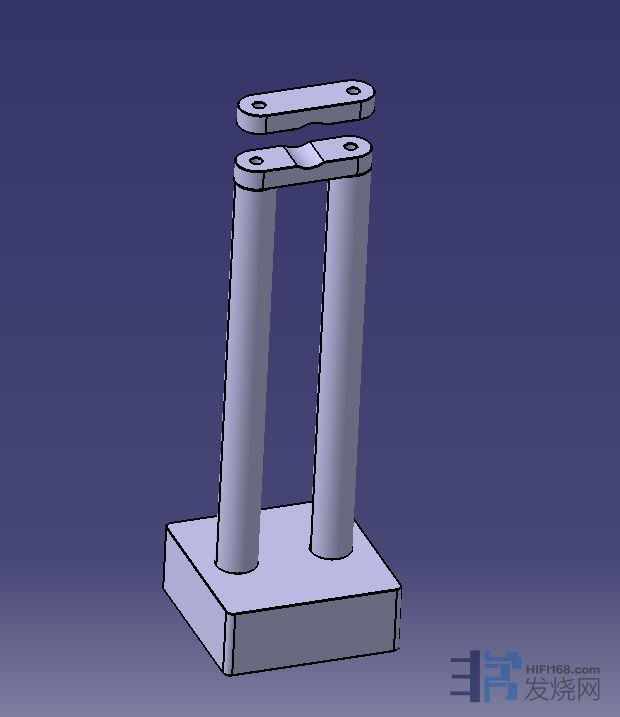

方形的底座 线架

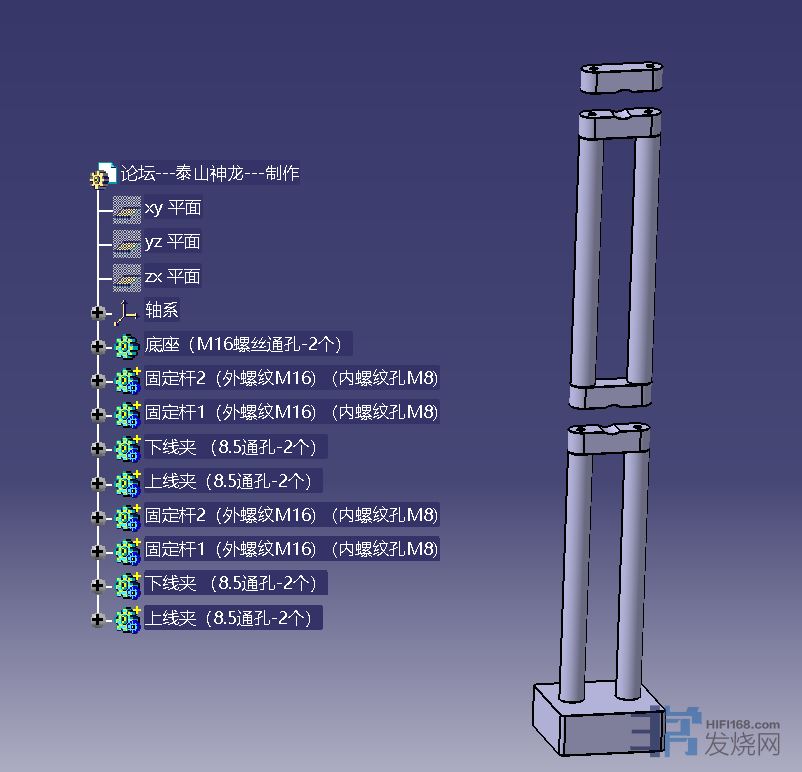

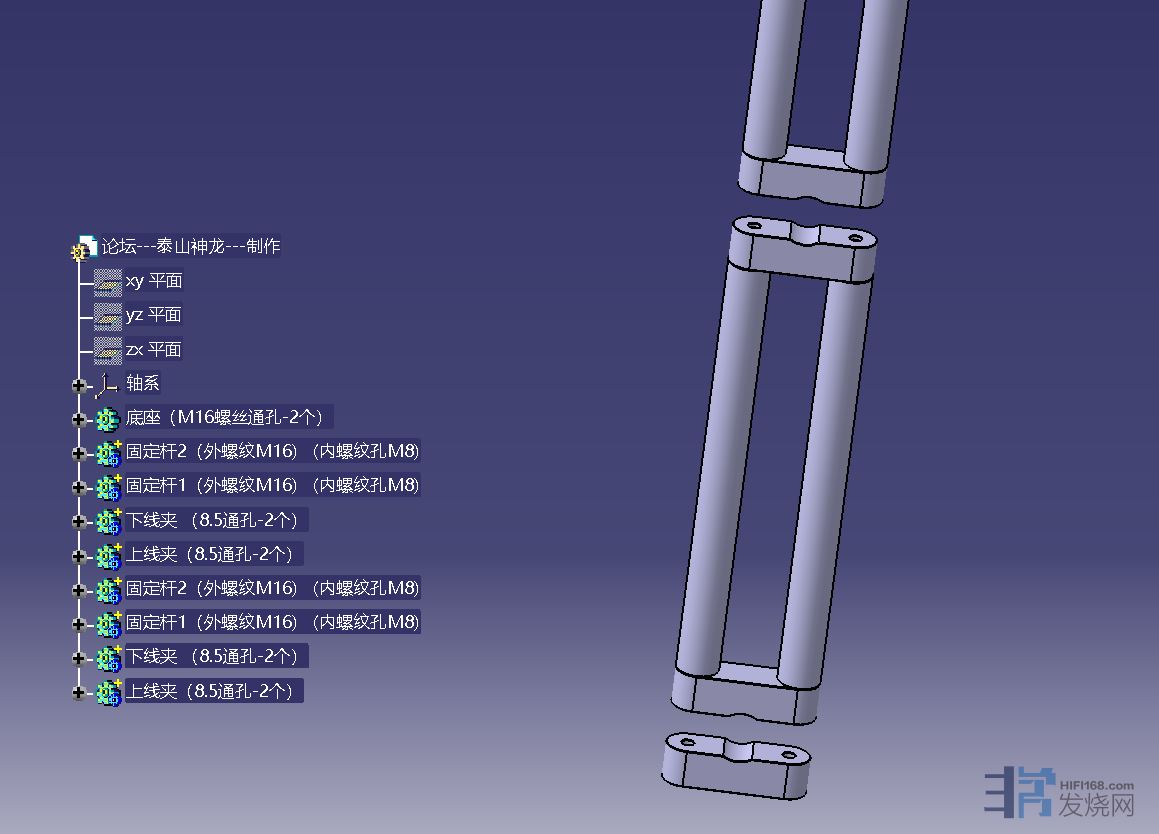

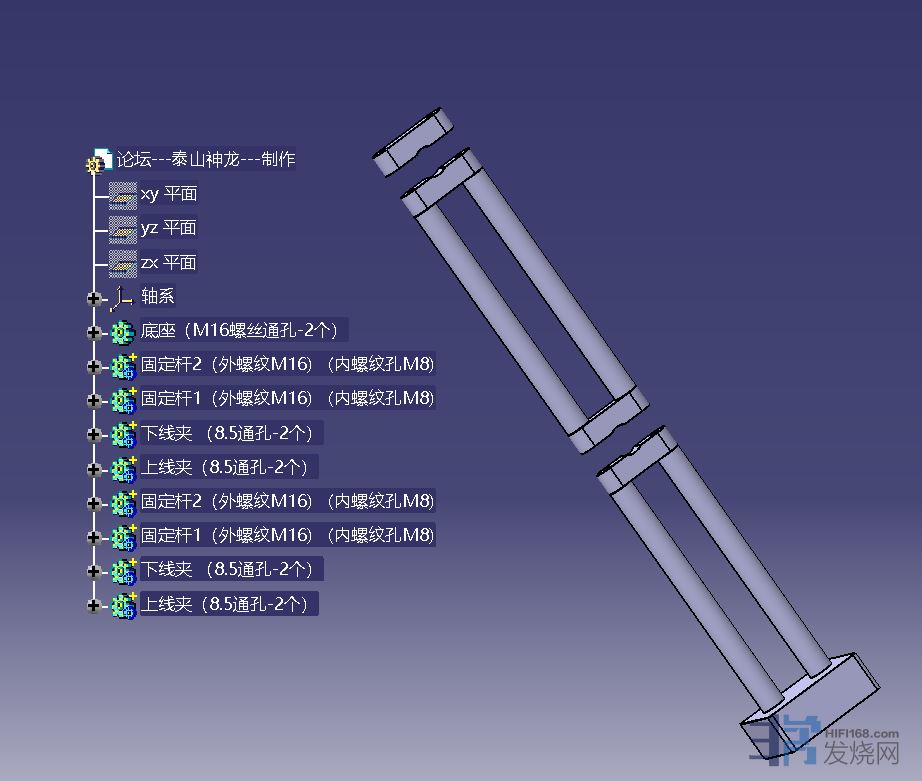

3D设计图 爆炸一下 看看效果
TOP
泰山神龙
头像

  • 论坛博士后
  • 221
  • 5636
  • 2024-05-25
147#
t T
发表于 2024-08-17 11:26 |只看楼主

网络上的可调升级式的线架  主要是针对范围广  这样不同高度的需求都能满足
（但是线夹子都是塑料的  固定杆也是10毫米 太细了，价格太贵 ，虽然自己作比他们的还贵 ）

自己用线高度与线直径已知，  线架高度与线直径已经固定了，剩下的就是制作数量与材质

6061铝合金底座厚50毫米， 固定杆铝合金30毫米粗圆棒， 线夹也是铝合金  螺丝紫铜

没有最重  只有最粗
TOP
泰山神龙
头像

  • 论坛博士后
  • 221
  • 5636
  • 2024-05-25
148#
t T
发表于 2024-08-17 11:53 |只看楼主


仔细看了网络上的线架 都是用螺丝在圆柱侧壁上固定，只是这样作很容易导致时间长了 圆杆有压伤产生不能顺利滑动，
但厂家使用了塑料就避免了这个问题， 这样直接成本就降下来了

我主要是参考了 机架的思路 采用层的概念  直接在圆棒上面安装 避免了侧边固定的缺点。
这个线架可以无限加长 与音响机柜一个道理，需要多高就加多长杆。
TOP
泰山神龙
头像

  • 论坛博士后
  • 221
  • 5636
  • 2024-05-25
149#
t T
发表于 2024-08-17 12:04 |只看楼主

最近拥有了 逆向相机 通过相机拍照后 把照片放入配套的计算机 进行尺寸与外形定位

还可以放大关键部位 现实点位 来进行定位  具体就不上照片了。

关键是可以通过拍照来完成设备器材的外形精确尺寸，输入计算机可以获得直接数据，

只可惜不能扫描线材材质，  线材只能是拿到实物放 材质扫描仪器上才能出结果。

但这个相机可以给设计电路的工作组 带来直接的好处，无论是谁家的电路

只要打开盖 拍照 就能精确的把电路布局与每个器件的大小位置 记录的非常精确

把照片输入到专用计算机 就可以非常精确的获得电路布局与每个器件大小面积与器件之间的距离包括联接配合

可以非常清楚的电路布局与电路元件3D数据展开，给学习电路带来了福利。

展会来了 带上逆向照相机   出发  多学习  多参会  多拍照
TOP
泰山神龙
头像

  • 论坛博士后
  • 221
  • 5636
  • 2024-05-25
150#
t T
发表于 2024-08-18 11:14 |只看楼主

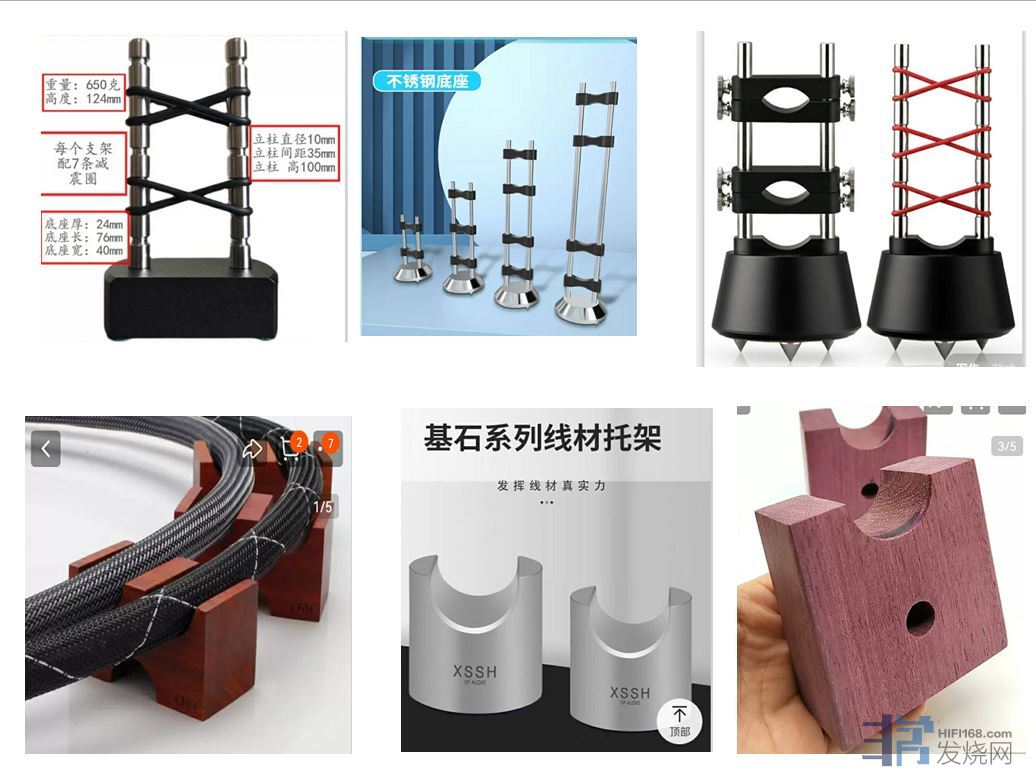

把网上大部分线架 看了一遍  主要是这6种样式 （重量普遍在0.5斤~3斤之间）
