楼主:泰山神龙

插线板改善---自制插线板---（重25斤的超厚铝合金插芯板 ） [复制链接]

查看: 29886|回复: 169
老浦东
头像

老浦东

  • 论坛博士后
  • 1972-01-10
  • 19316
  • 31928
  • 2005-08-11
71#
t T
发表于 2024-07-24 09:56 |只看该用户

5万多？

难怪发烧友越来越少了。
欢迎访问淘宝店：http://store.taobao.com/shop/view_shop-842906440f6f98c0679d50b162e7a065.htm
TOP
泰山神龙
头像

  • 论坛博士后
  • 221
  • 5636
  • 2024-05-25
72#
t T
发表于 2024-07-24 21:13 |只看楼主

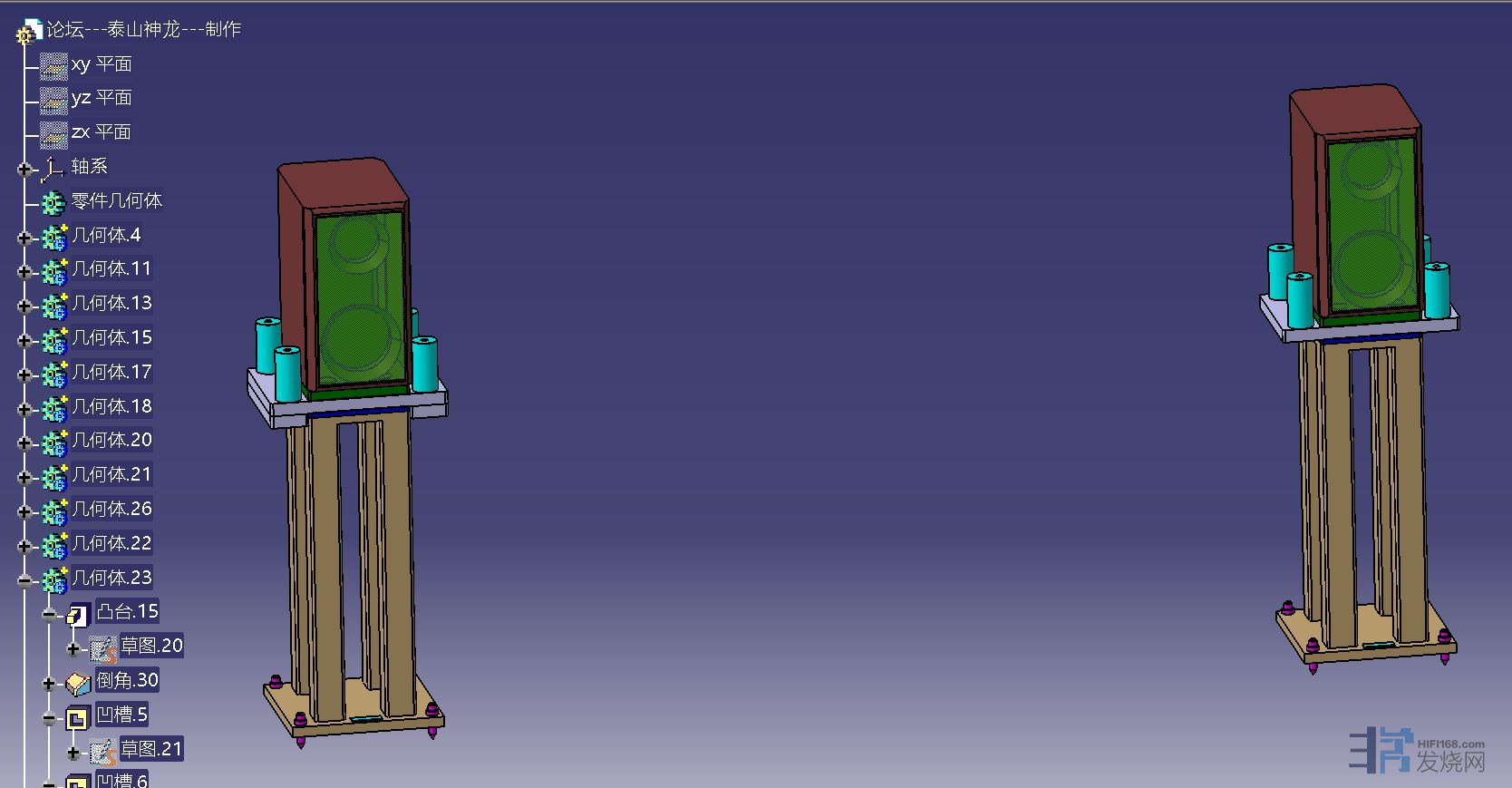

把书架箱的脚架 改造 设计的3D图 分解 发一下

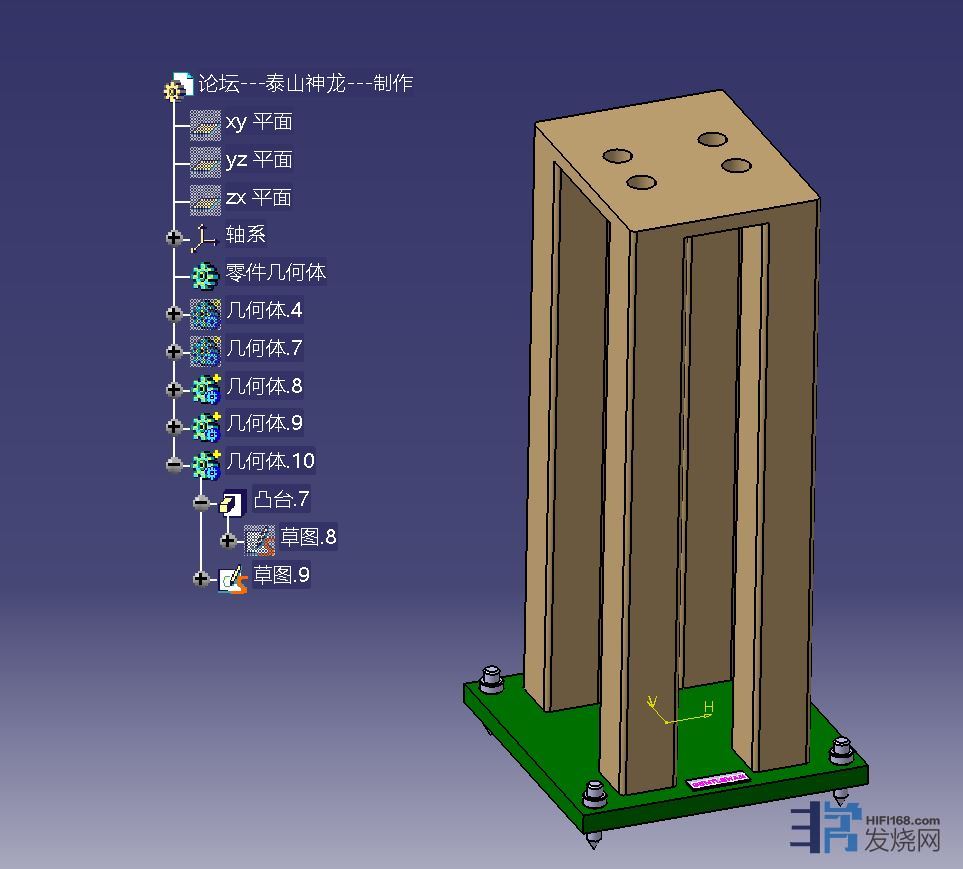

黑武士脚架原始状态

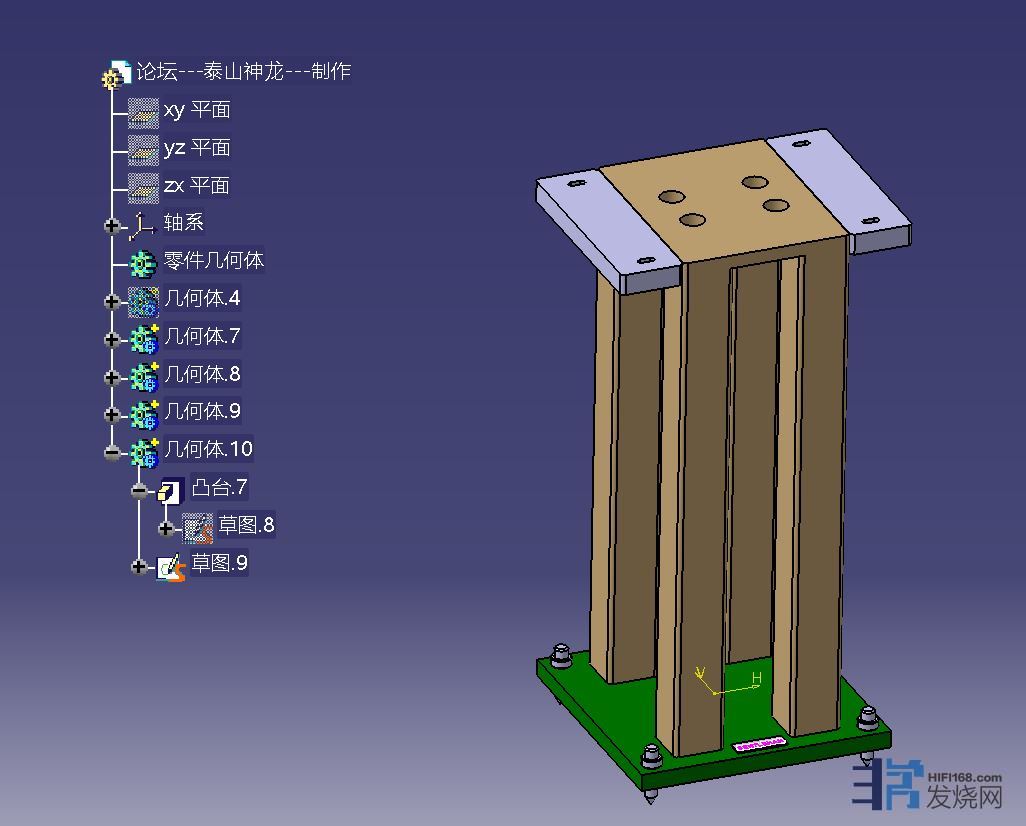

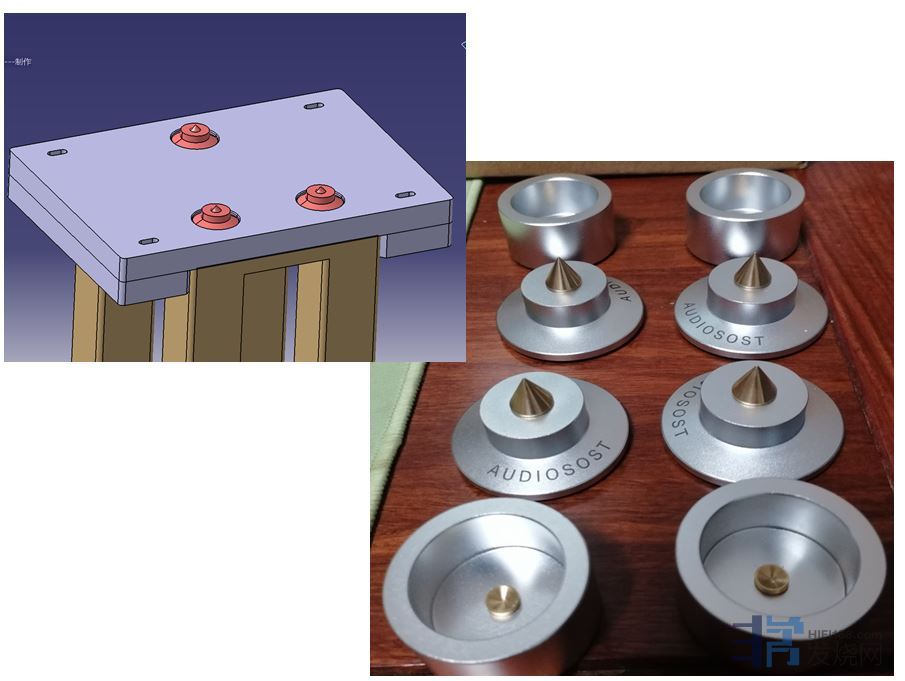

安装固定夹子

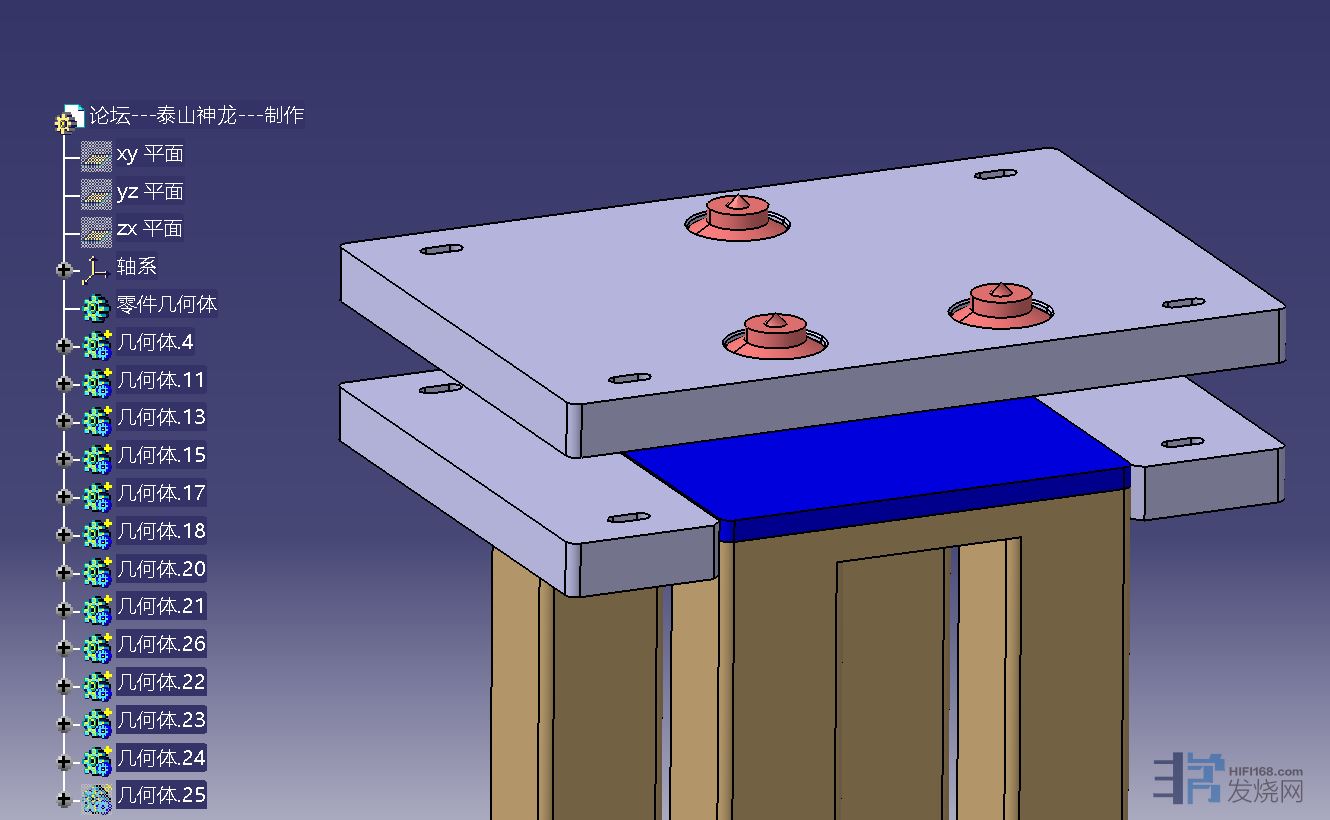

黑武士书架箱脚架 托盘上增加 （聚氨酯减震垫）与铝合金座 同时安装避震钉

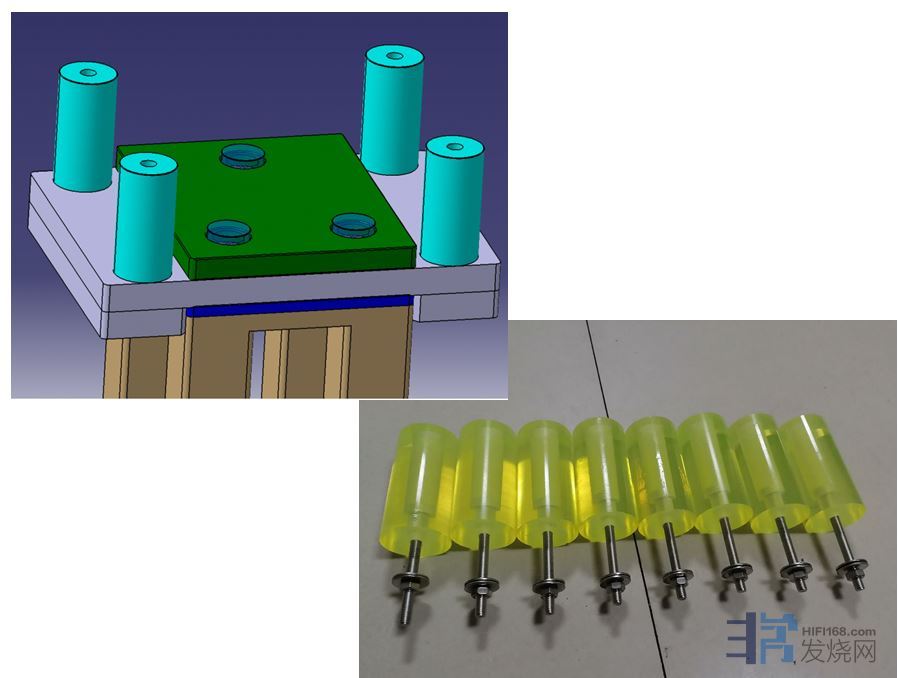

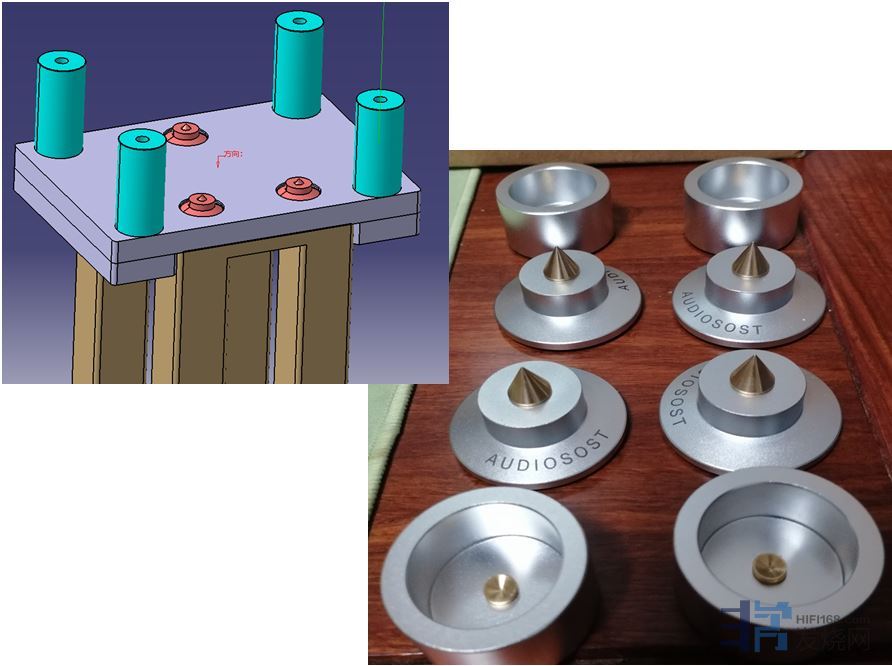

安装防止书架箱掉落 护栏 （聚氨酯空心材质）

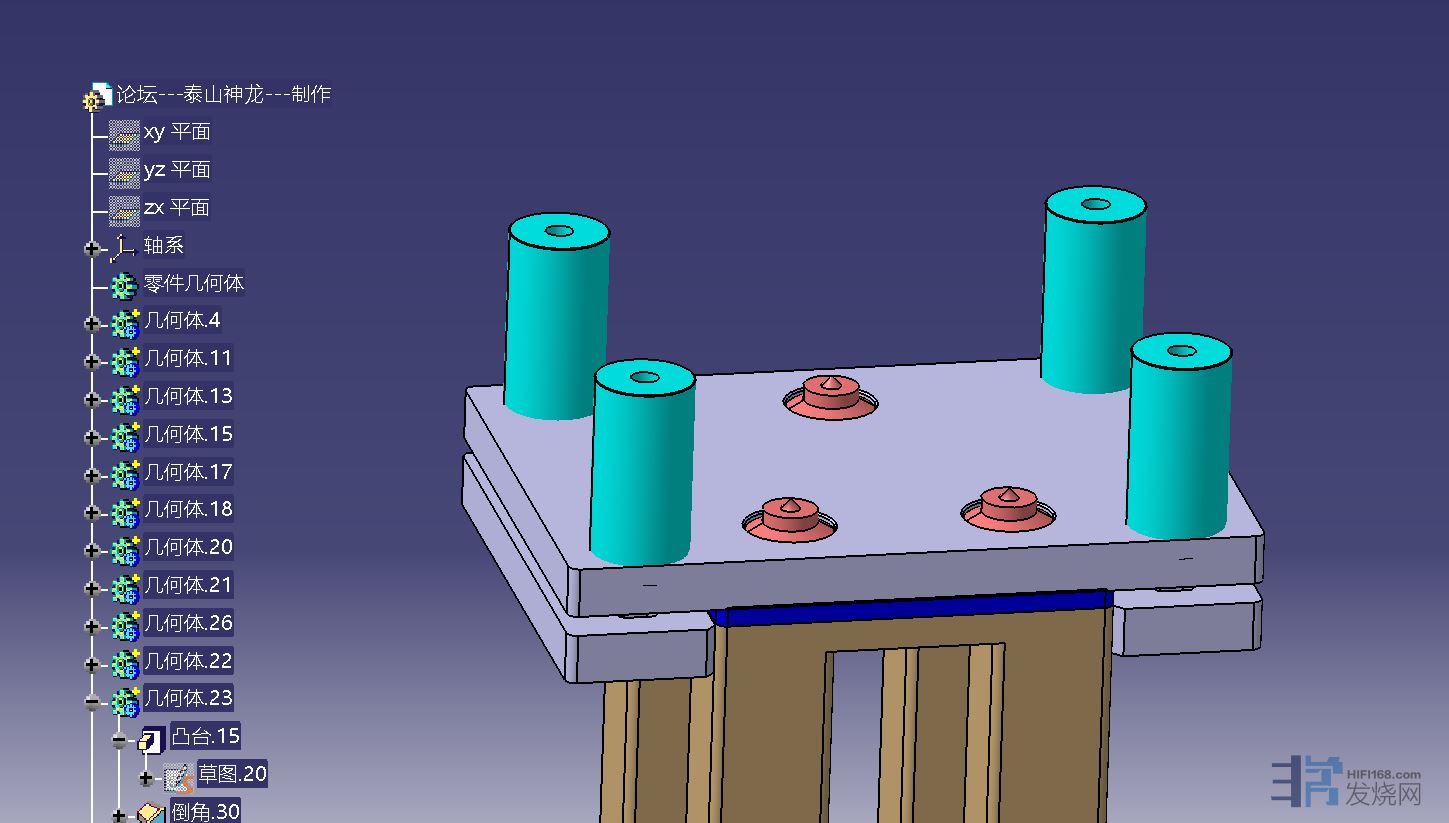

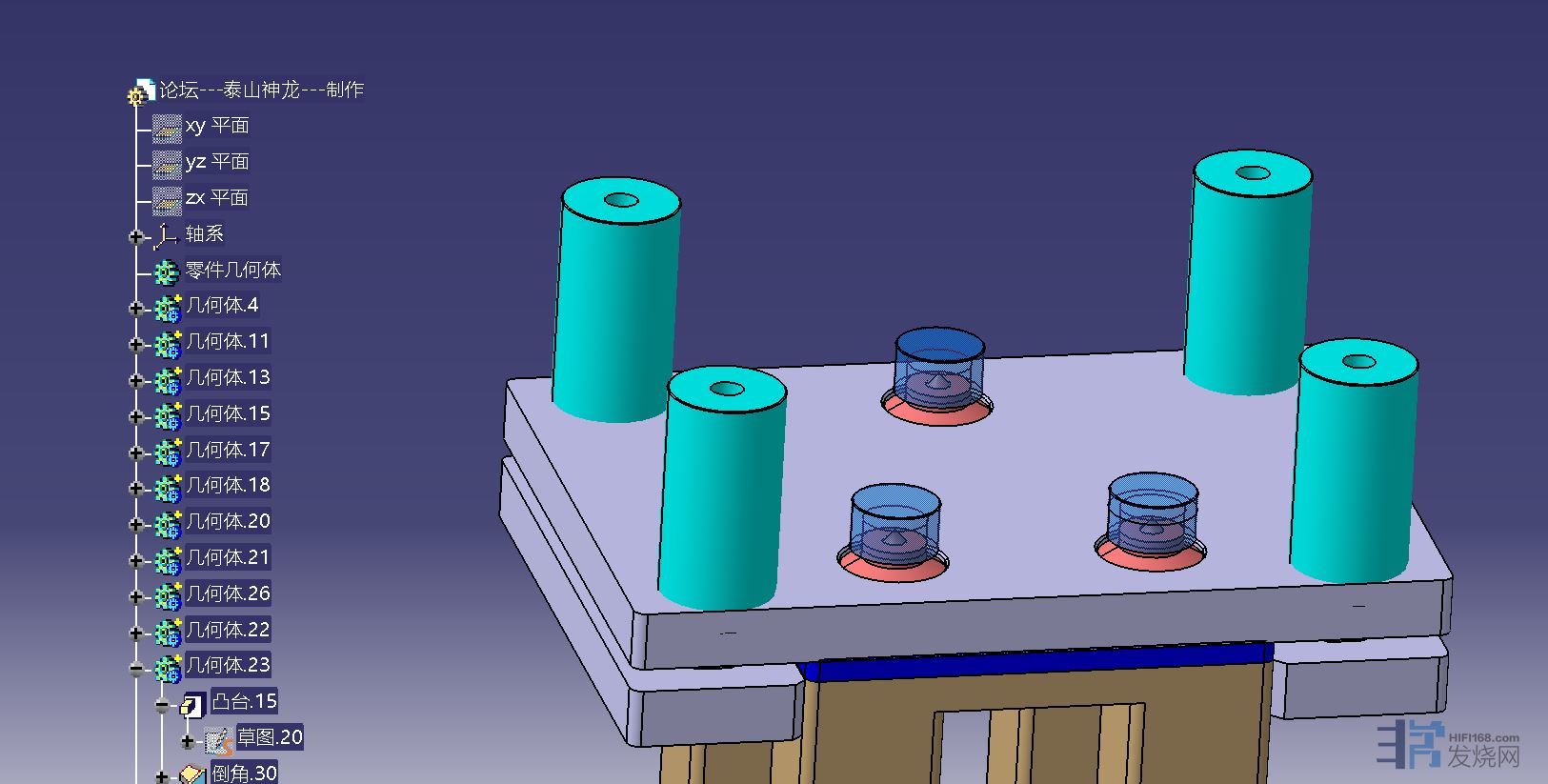

把避震钉的 钉盖安装上

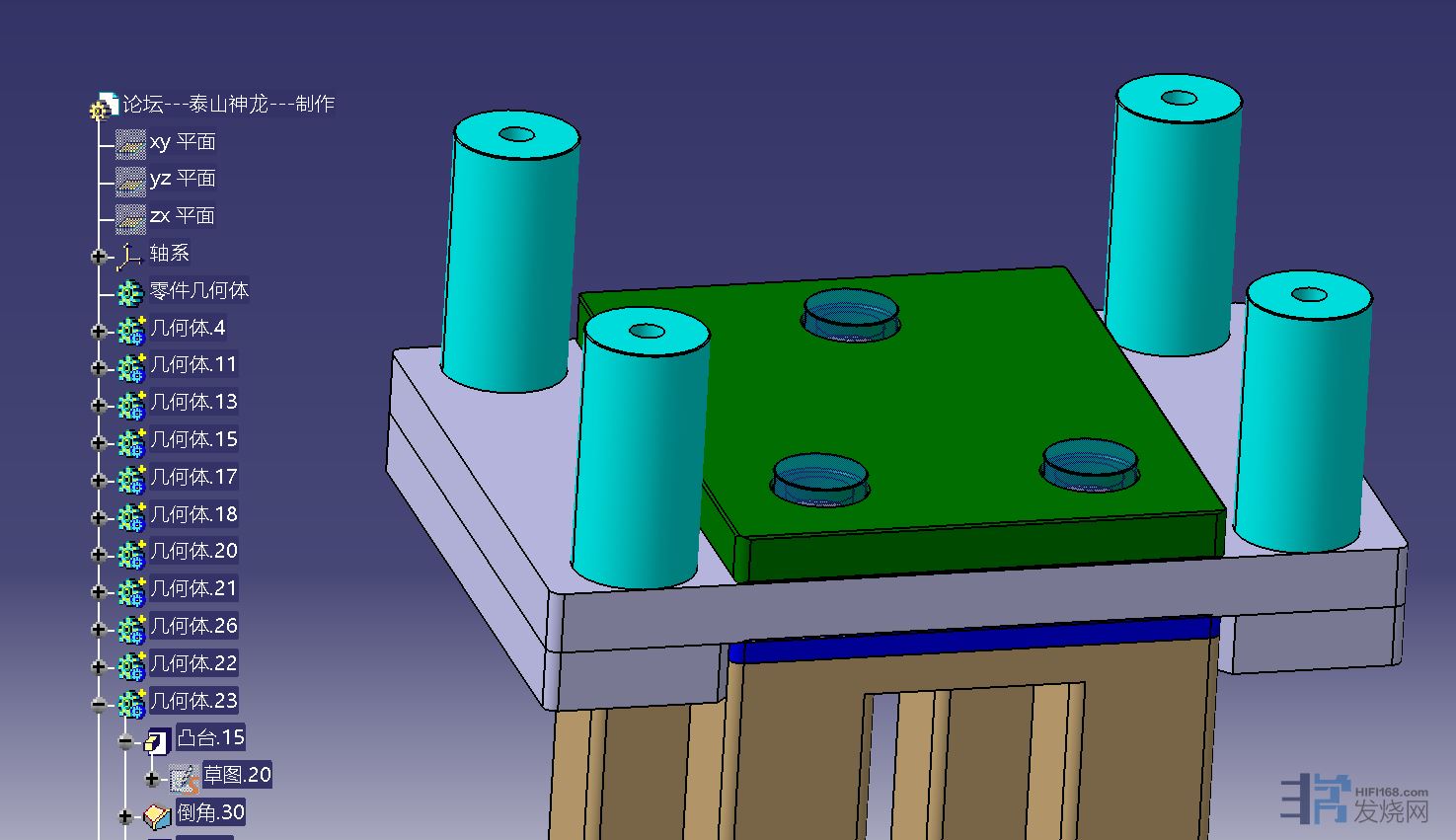

把避震 钉盖（定位板） 安装上

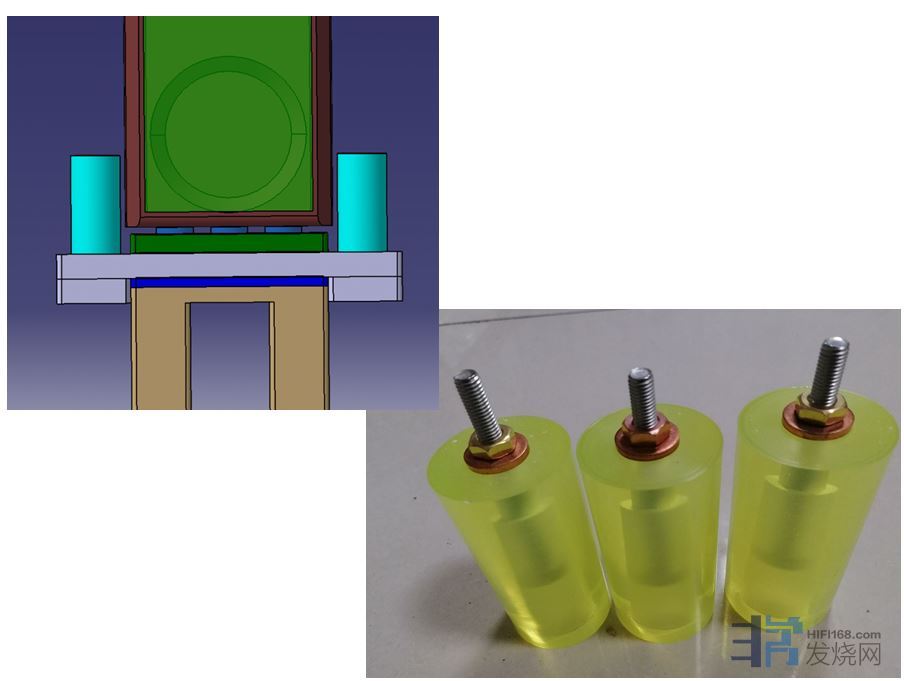

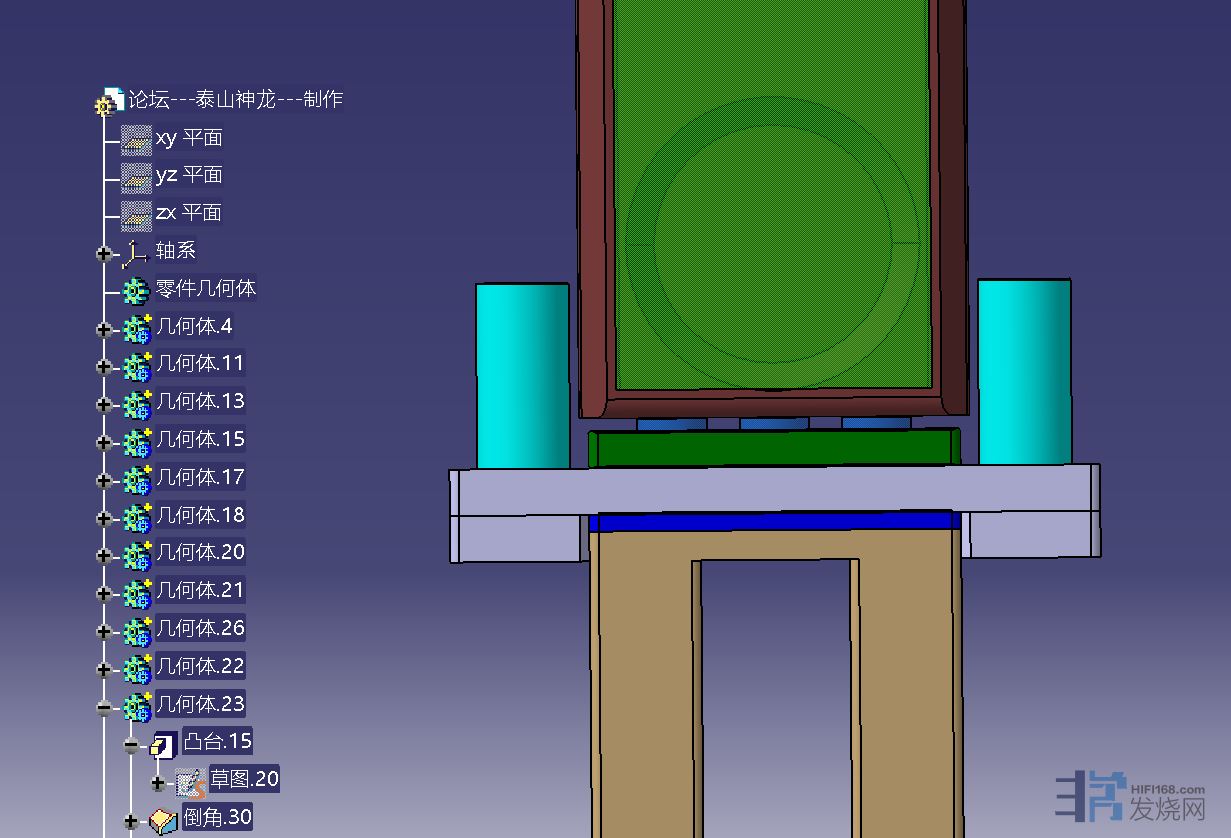

书架箱（局部）修改部位截面

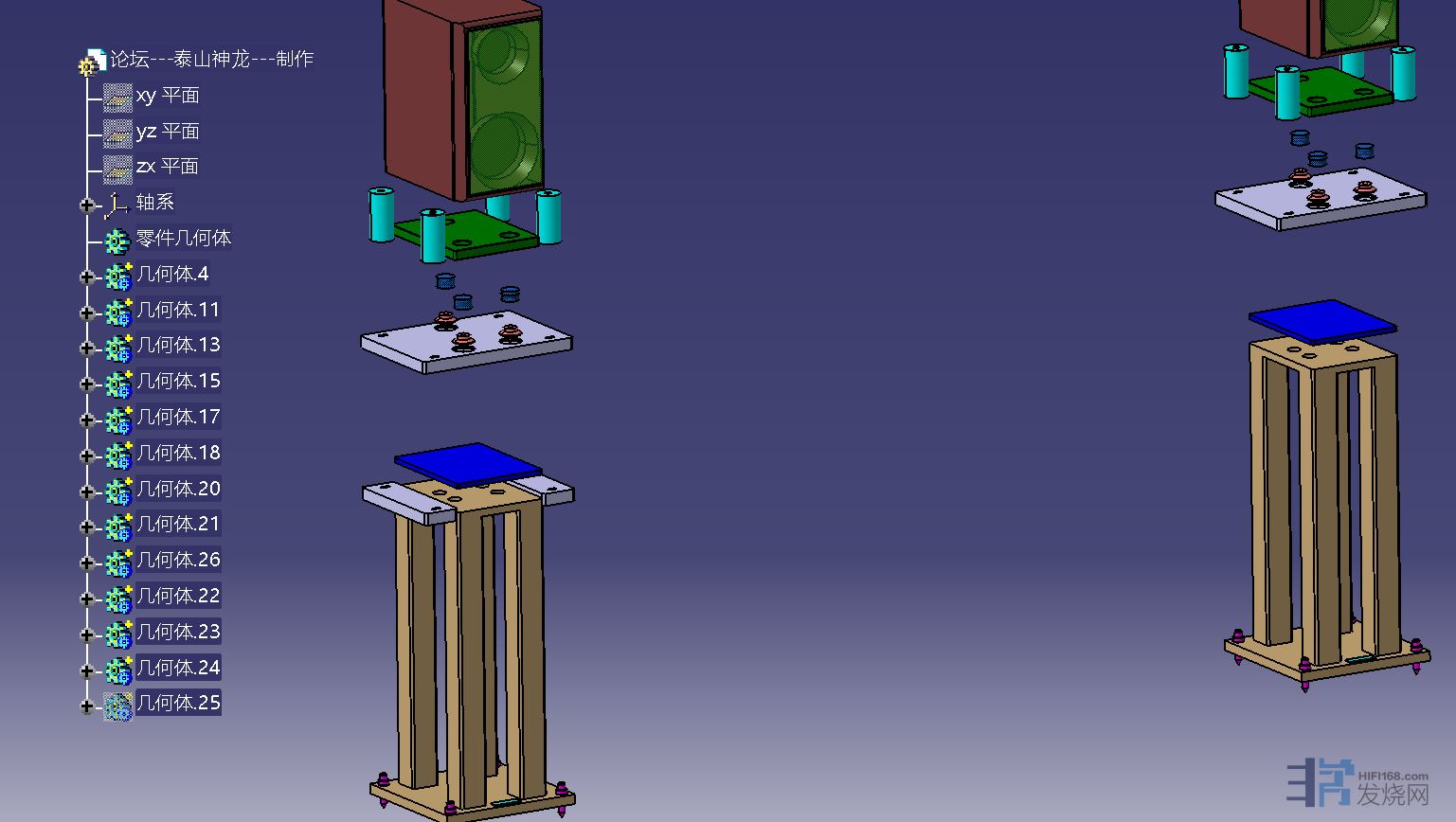

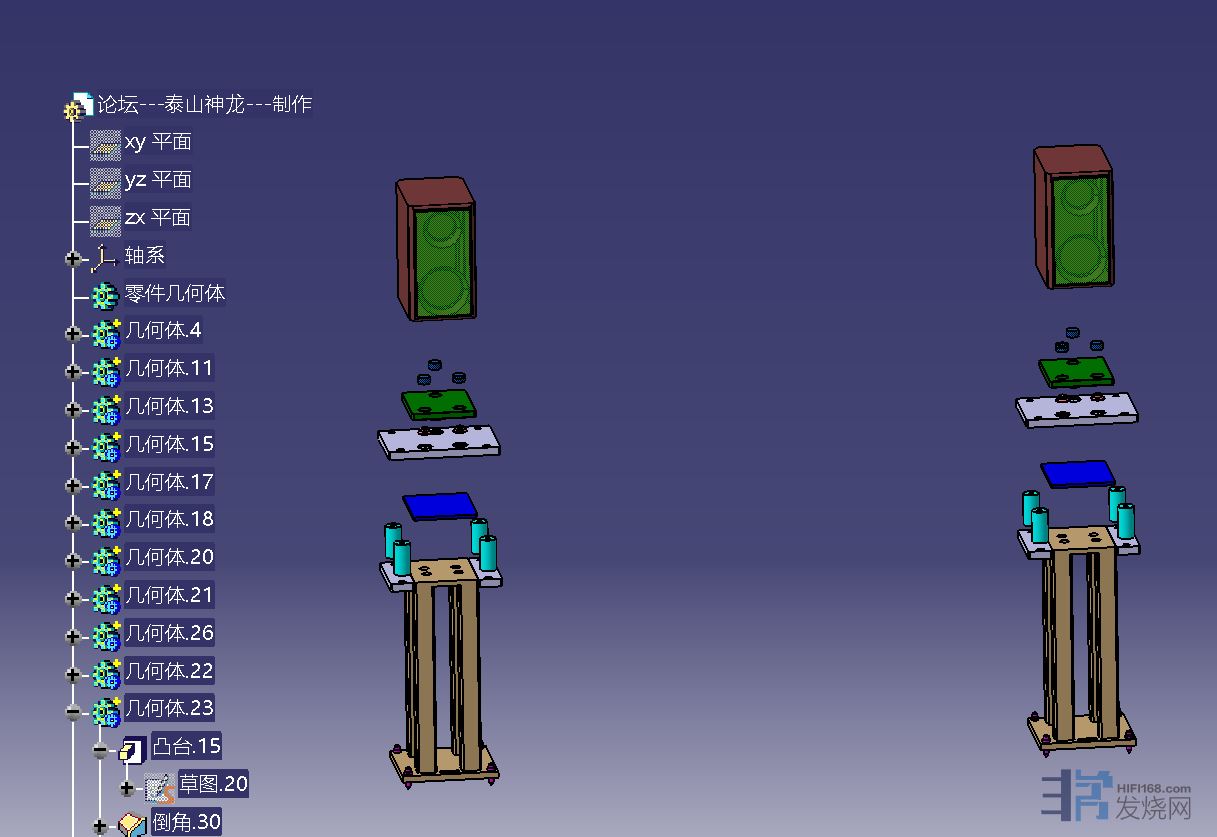

黑武士书架箱脚架 改造  避震系统 爆炸分解一下






爆炸图恢复原状
TOP
泰山神龙
头像

  • 论坛博士后
  • 221
  • 5636
  • 2024-05-25
73#
t T
发表于 2024-07-24 22:37 |只看楼主

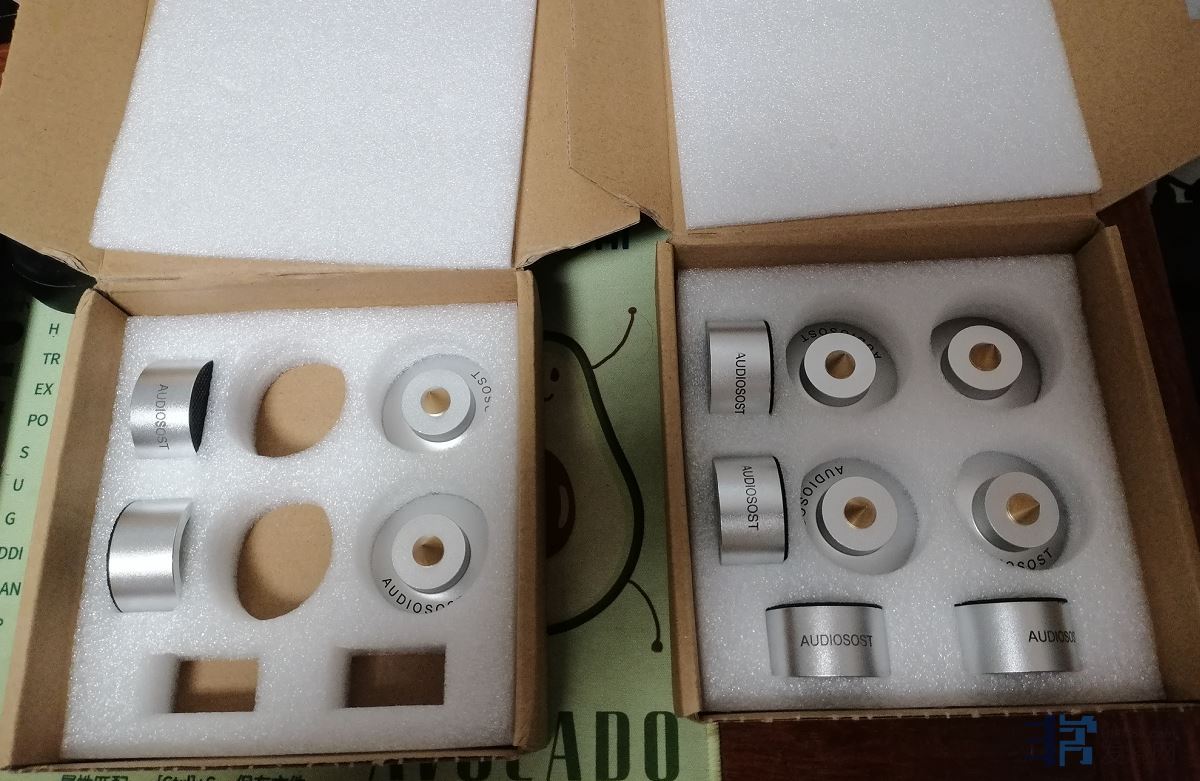

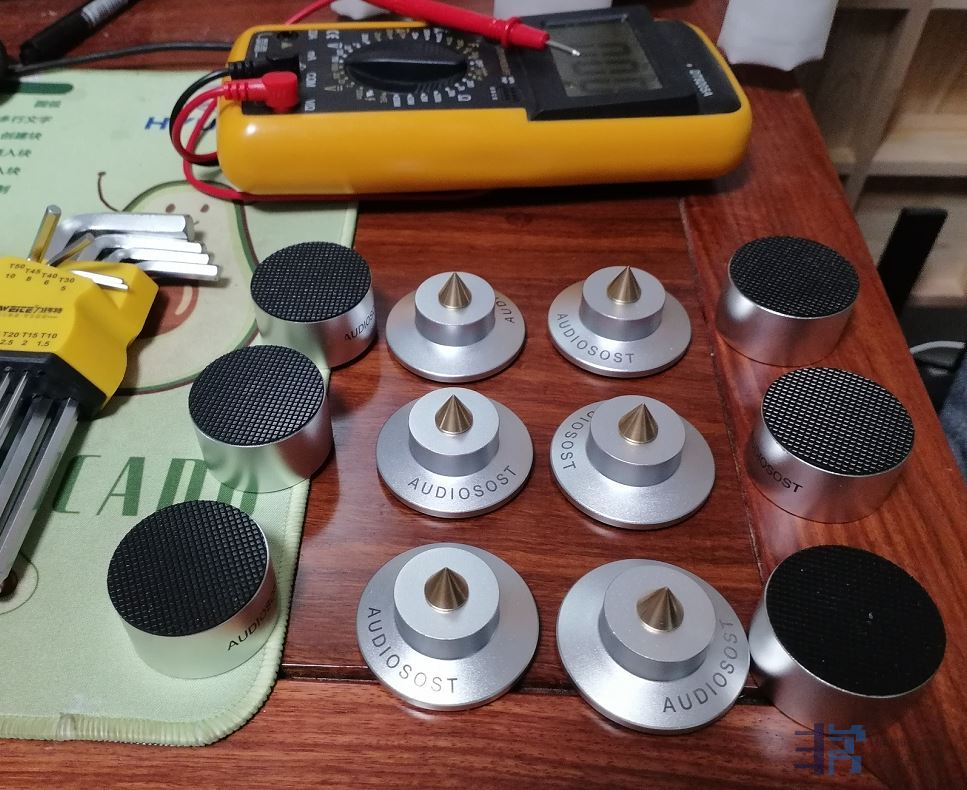

黑武士脚架 改造需要的避震钉 到位





[attachimg]793496[/attachimg]
TOP
泰山神龙
头像

  • 论坛博士后
  • 221
  • 5636
  • 2024-05-25
74#
t T
发表于 2024-07-25 06:17 |只看楼主

这款 黑武士脚架  属于满大街都是的中低档次货   没有特别好的音质，  但也比一般简单木质低端的脚架好一点 ， 属于中低档次的脚架


很多入门烧友都曾经拥有过，也有很多烧友因为这款黑武士脚架 不能继续提升音质  而抛售2手。。。


脚架比较重，要更换不同于 DAC  功放机等， 关键这玩意特别重呀！ 运费都快比脚架贵了。。。如果一旦不使用就是占地方。。。


所有说脚架一但拥有， 就别无选择，要么抛，要么用。。。


如何提升黑武士脚架的音质 就成为了关键。。。


根据黑武士脚架的特点，参考了其他脚架的优点， 改造一套避震系统 用在黑武士脚架上。。。




废旧利用   让老树开花   让黑武士变金武士。。。
TOP
老浦东
头像

老浦东

  • 论坛博士后
  • 1972-01-10
  • 19316
  • 31928
  • 2005-08-11
75#
t T
发表于 2024-07-25 08:20 |只看该用户

不管什么架。

掌握好软硬结合就一定好声音。
欢迎访问淘宝店：http://store.taobao.com/shop/view_shop-842906440f6f98c0679d50b162e7a065.htm
TOP
泰山神龙
头像

  • 论坛博士后
  • 221
  • 5636
  • 2024-05-25
76#
t T
发表于 2024-07-25 19:15 |只看楼主

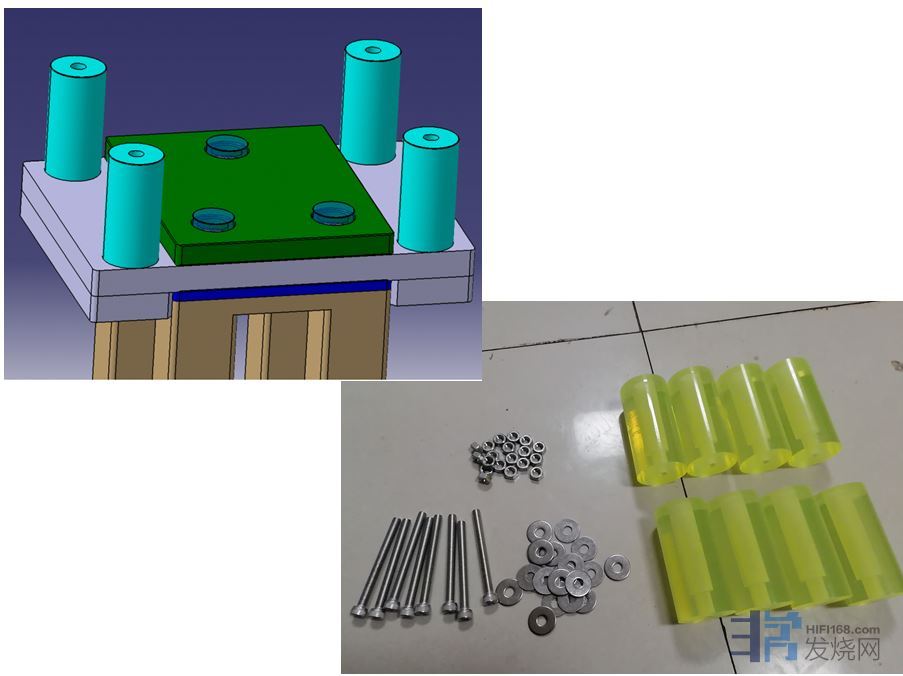

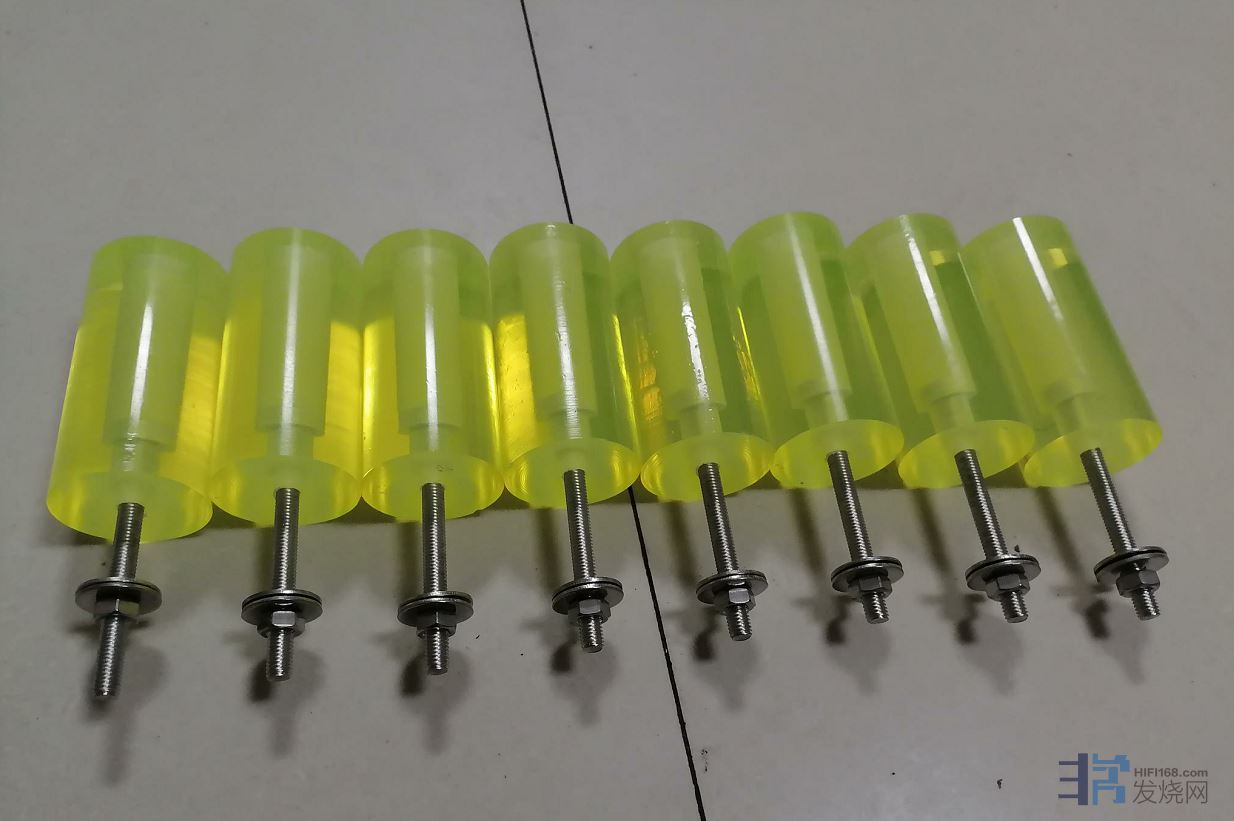

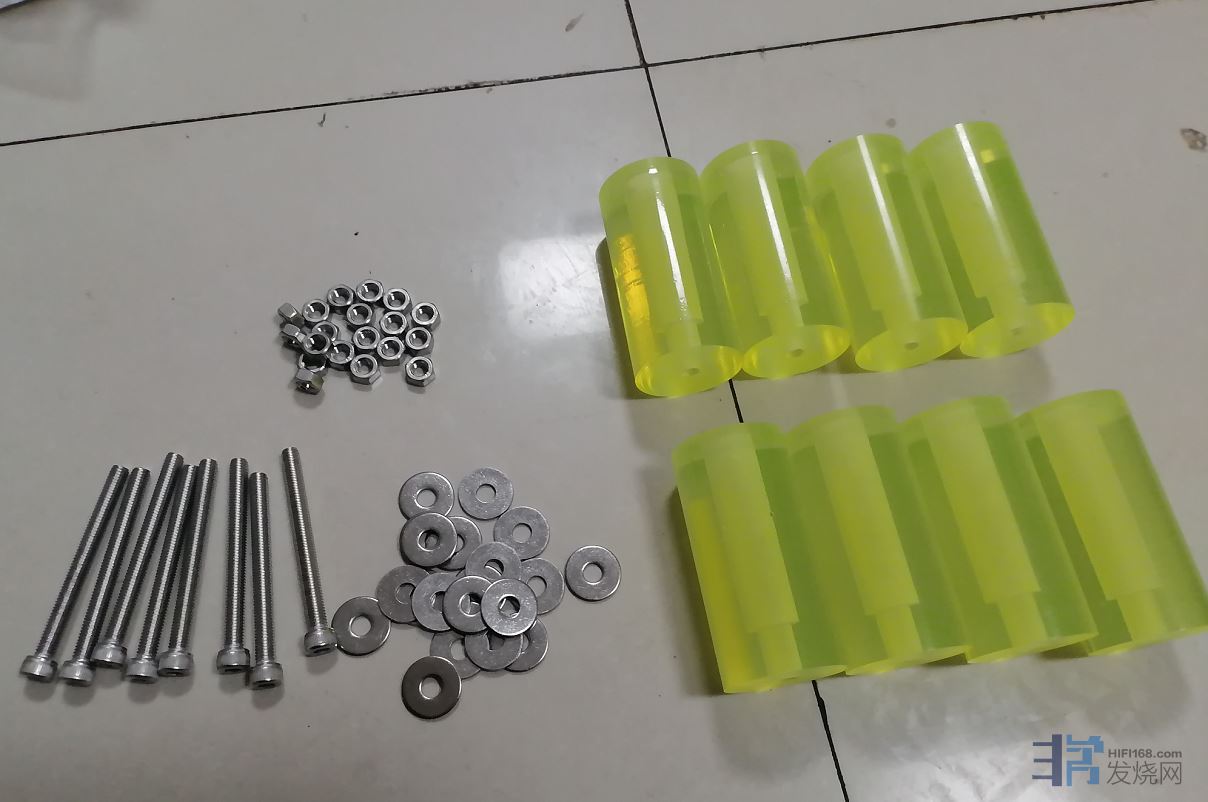

改造书架箱脚架  配件  防护棒  到位了

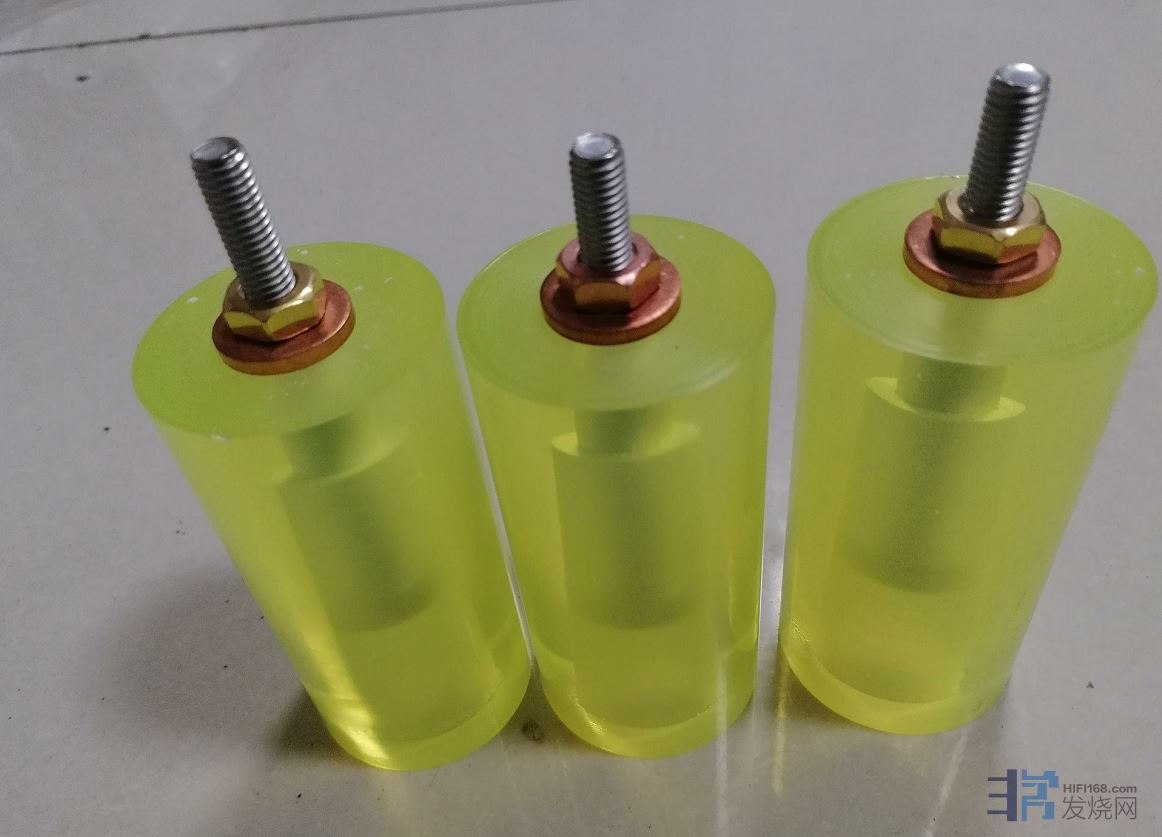

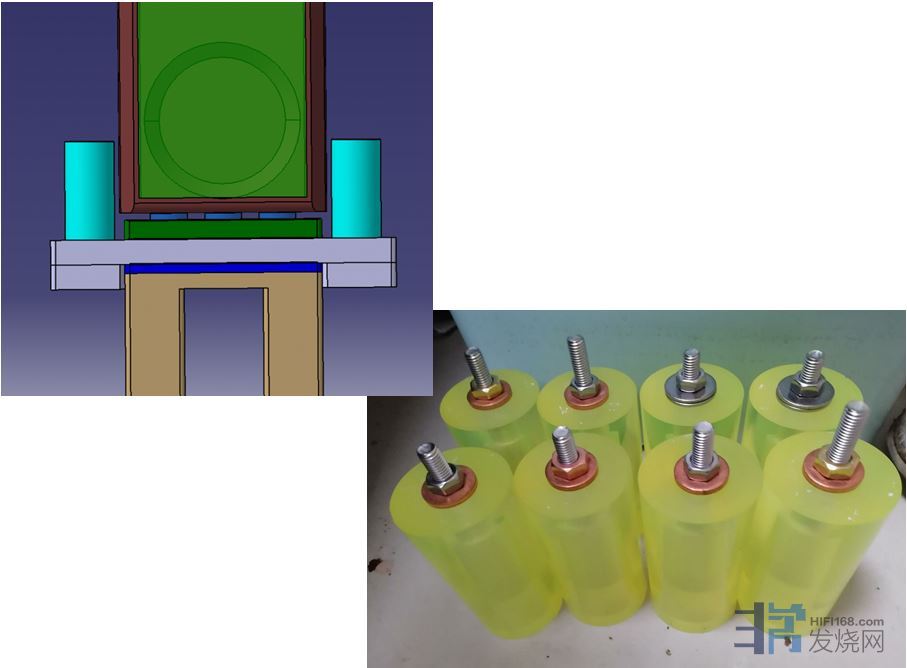

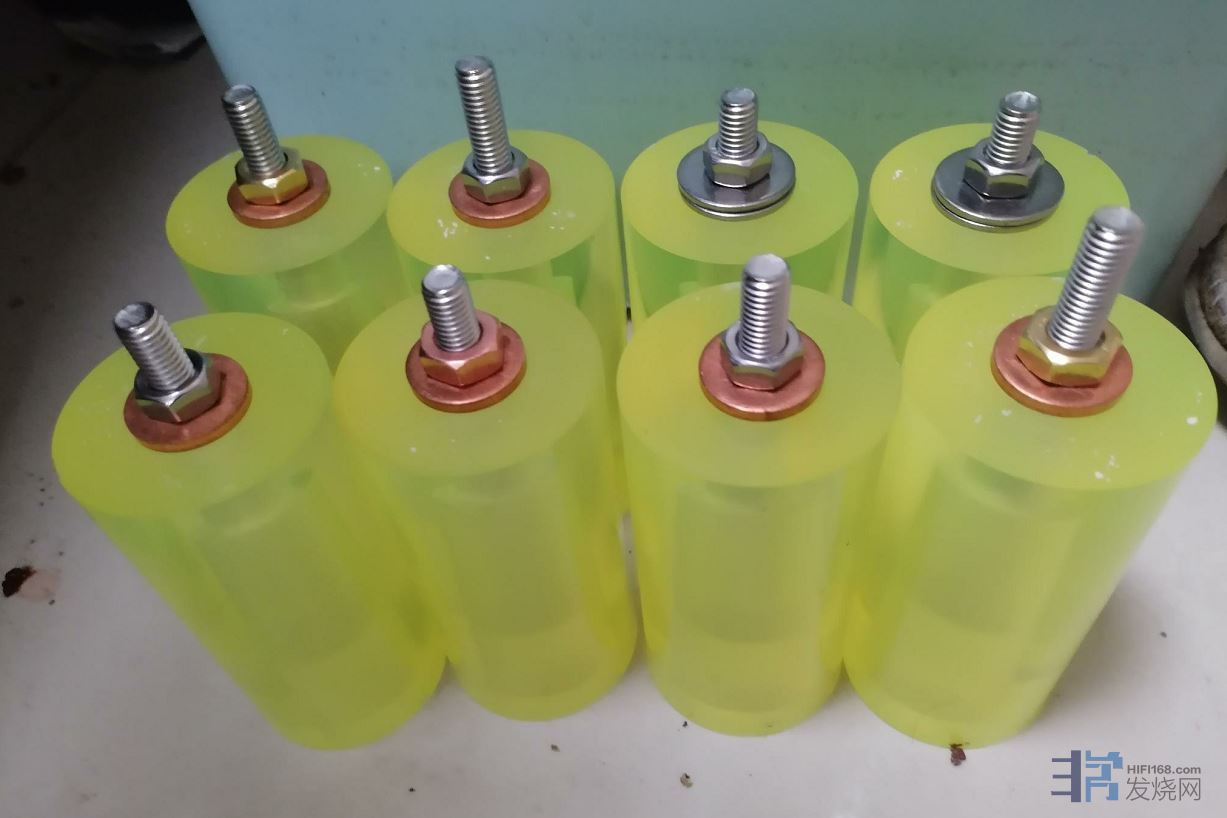

把不锈钢螺丝与聚氨酯空心棒 组装起来




发现还是紫铜螺丝比较好，就是购买成本比普通不锈钢贵几倍



考虑拉紧强度 螺杆继续采用不锈钢，螺丝帽与垫片 全部使用紫铜的
TOP
泰山神龙
头像

  • 论坛博士后
  • 221
  • 5636
  • 2024-05-25
77#
t T
发表于 2024-07-26 21:13 |只看楼主

插线板改造  书架箱避震改造   进行的同时  顺便也把以前闲置的功放机旧功放机的避震也改造了

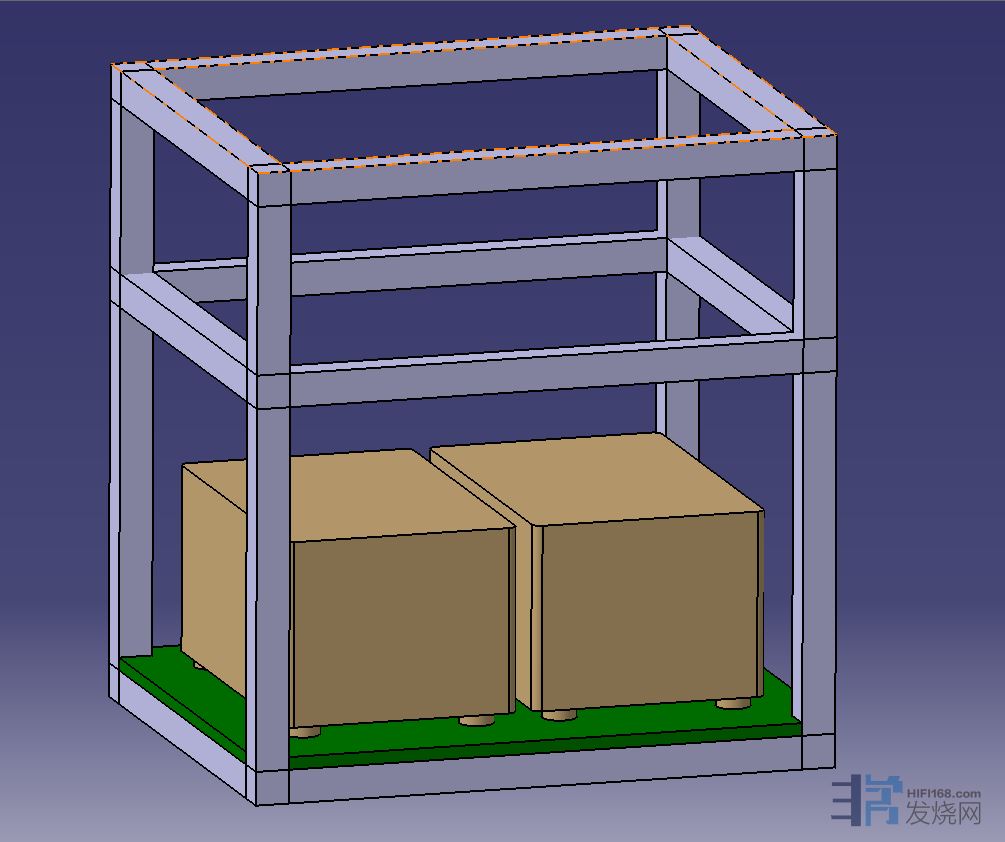

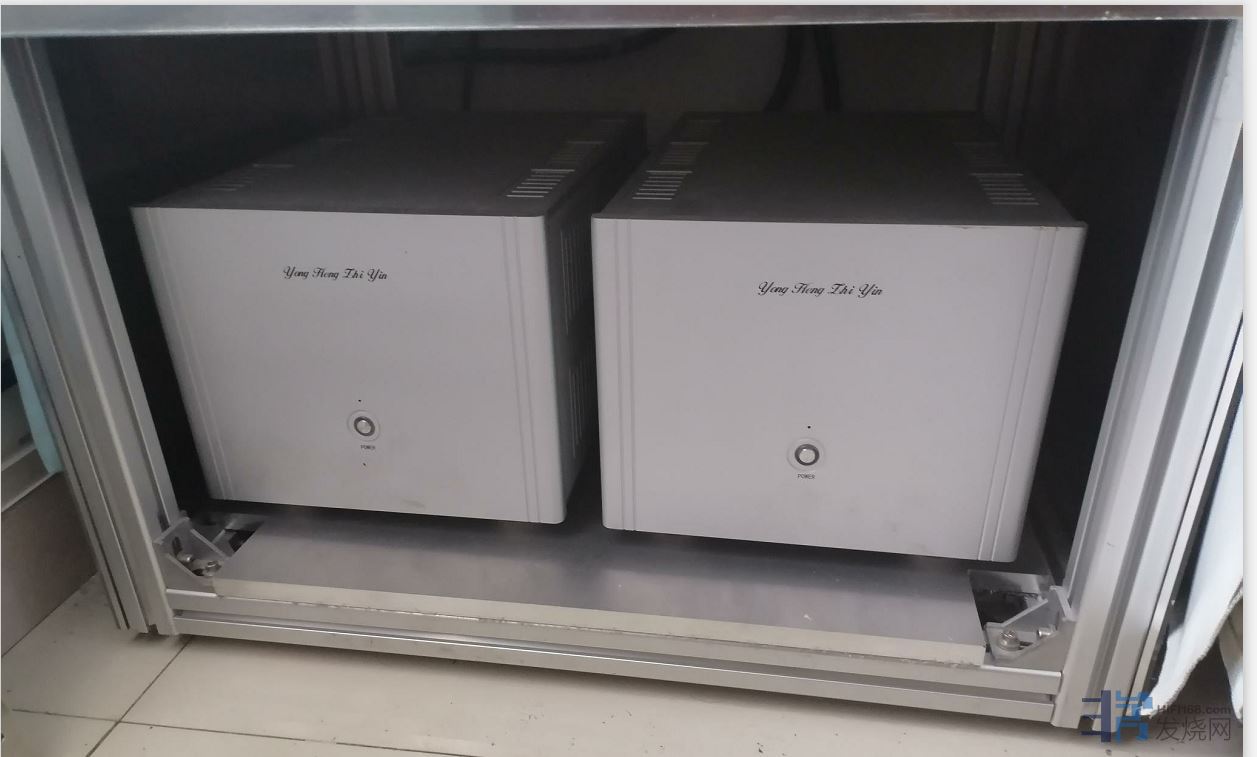

之前的机架 这样放置功放机 避震差
TOP
泰山神龙
头像

  • 论坛博士后
  • 221
  • 5636
  • 2024-05-25
78#
t T
发表于 2024-07-26 21:17 |只看楼主

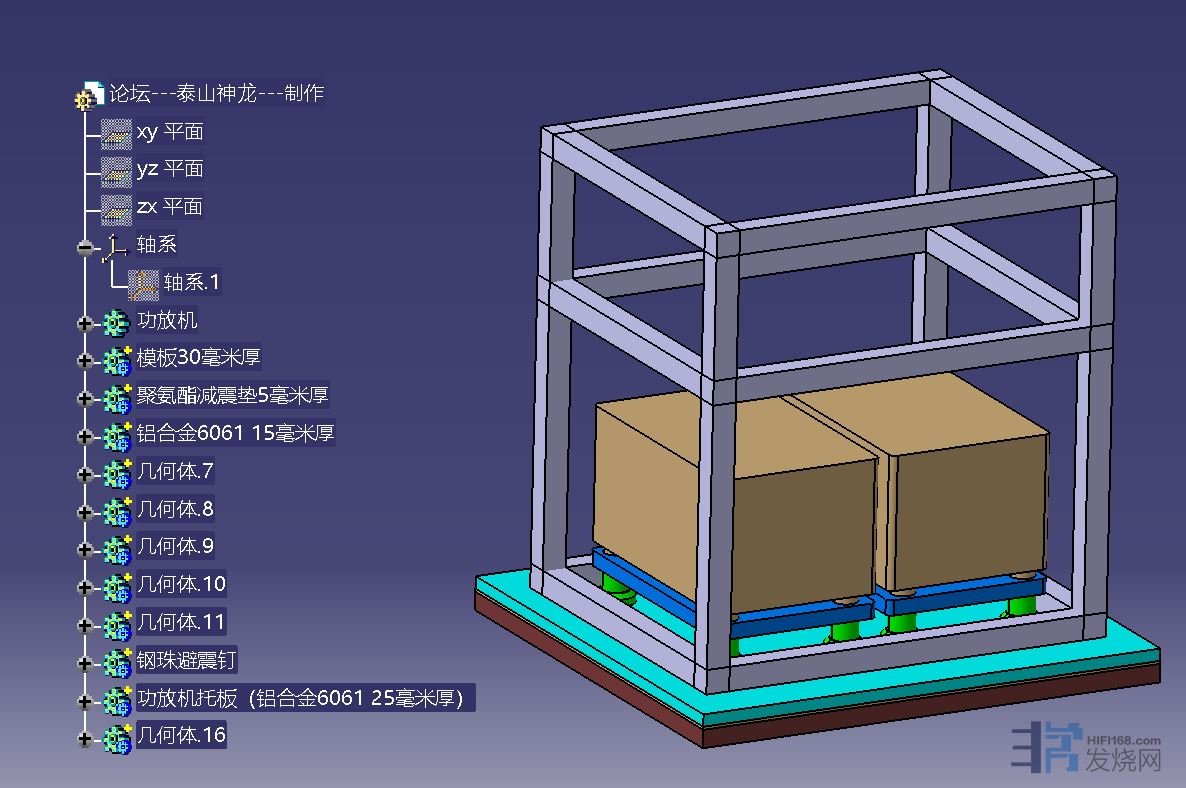

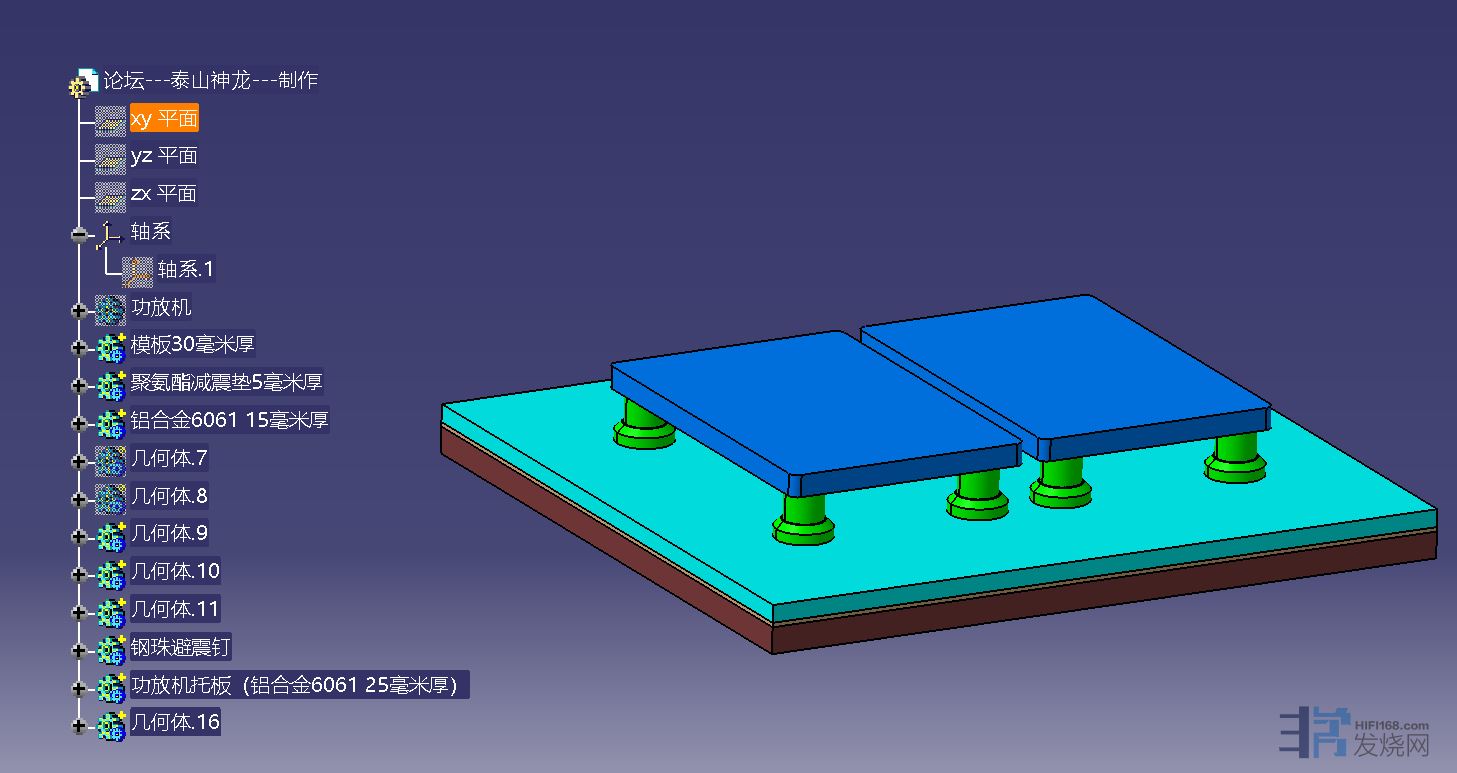

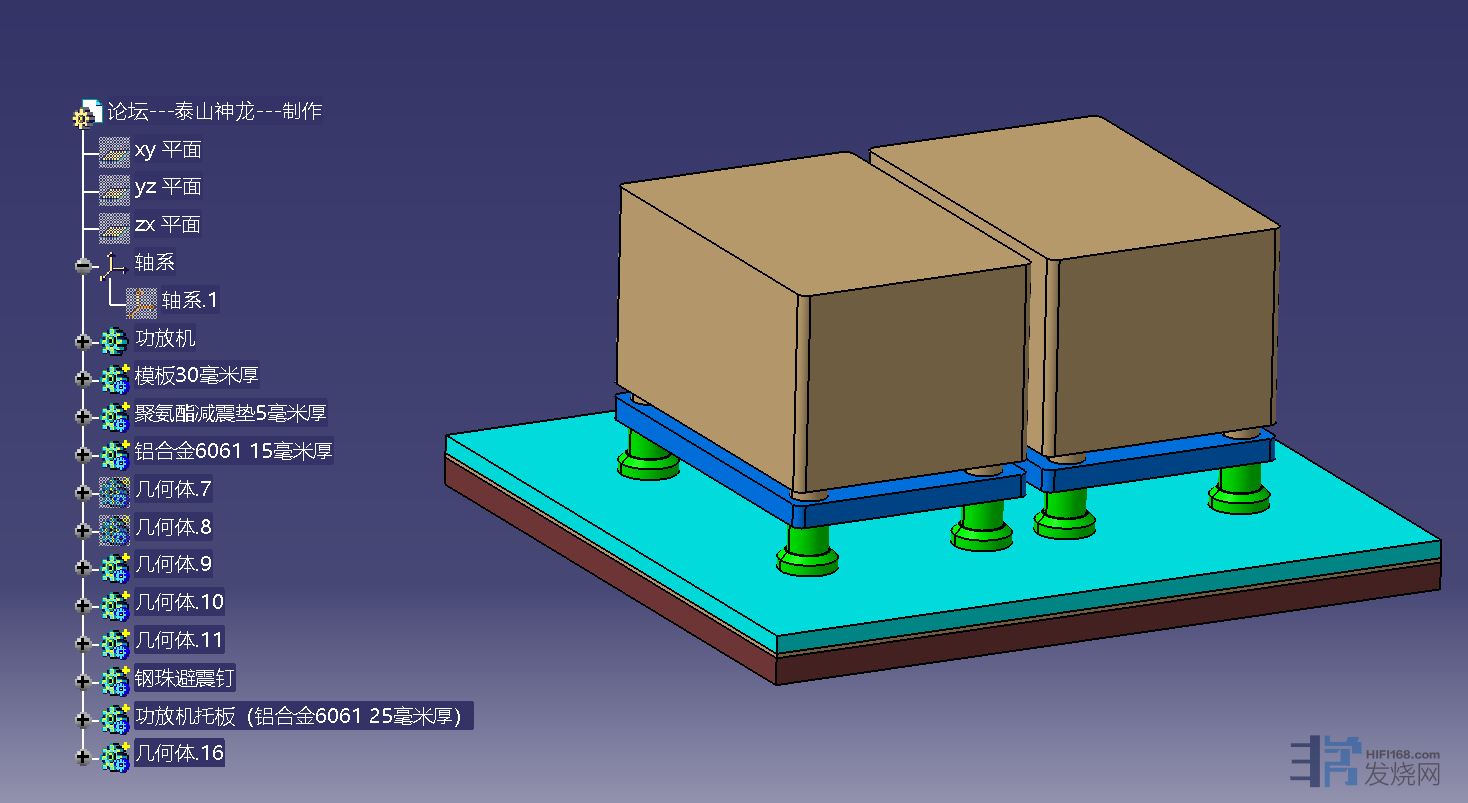

修改后的闲置功放机是这样避震的

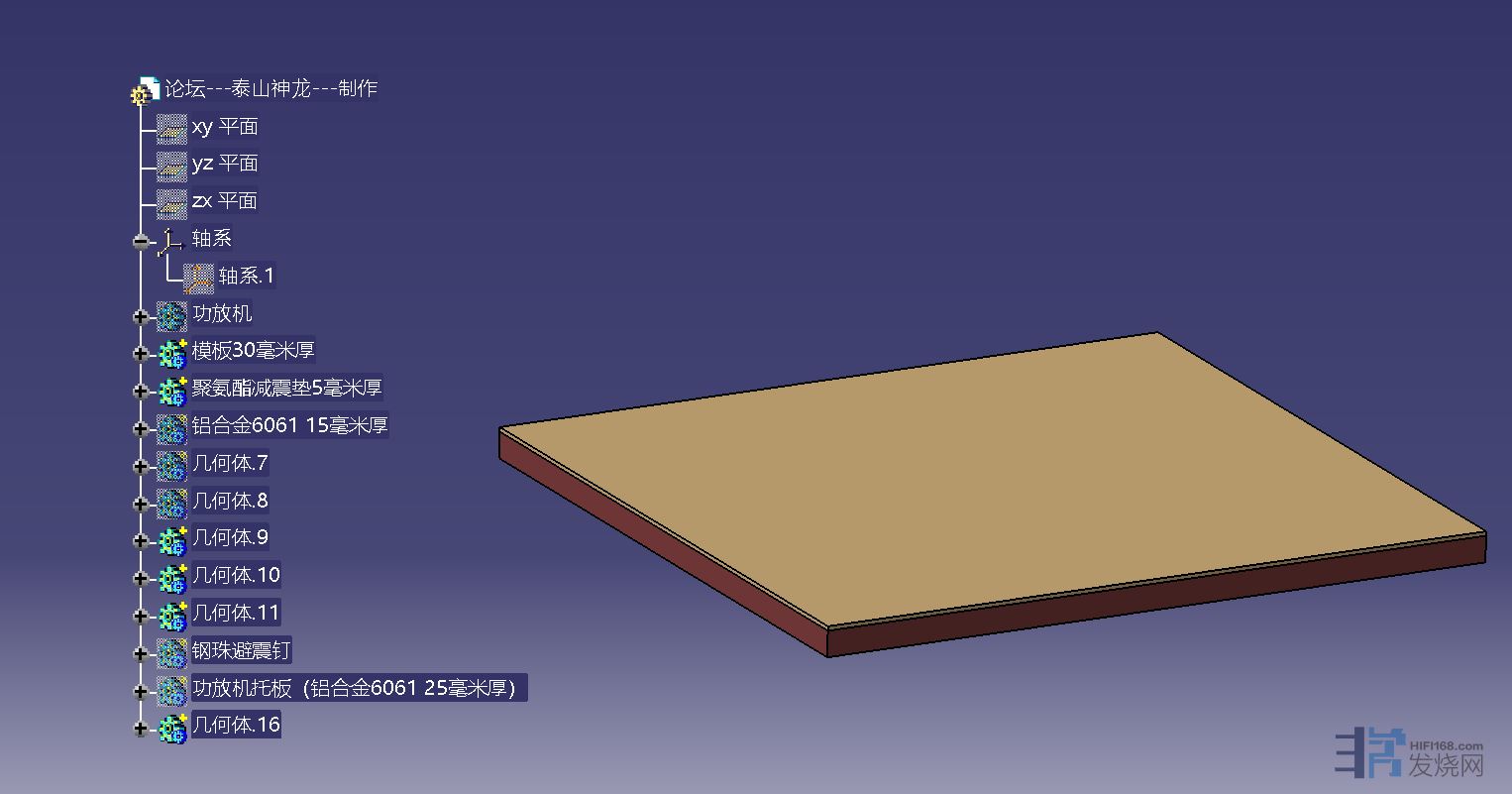

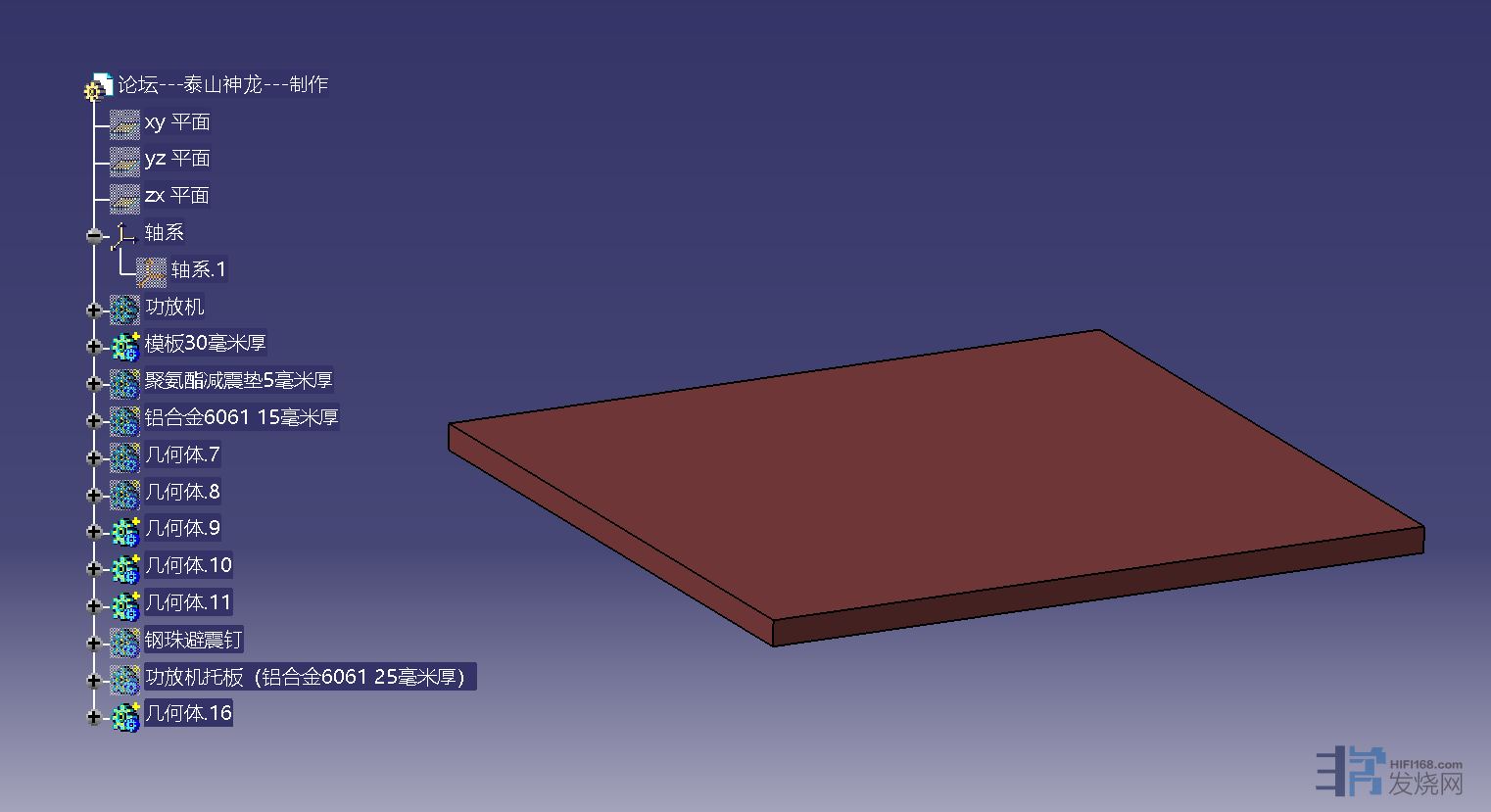

把30毫米厚的木板铺地面上（防潮 绝缘）



聚氨酯减震垫片铺到厚木板上（减震）

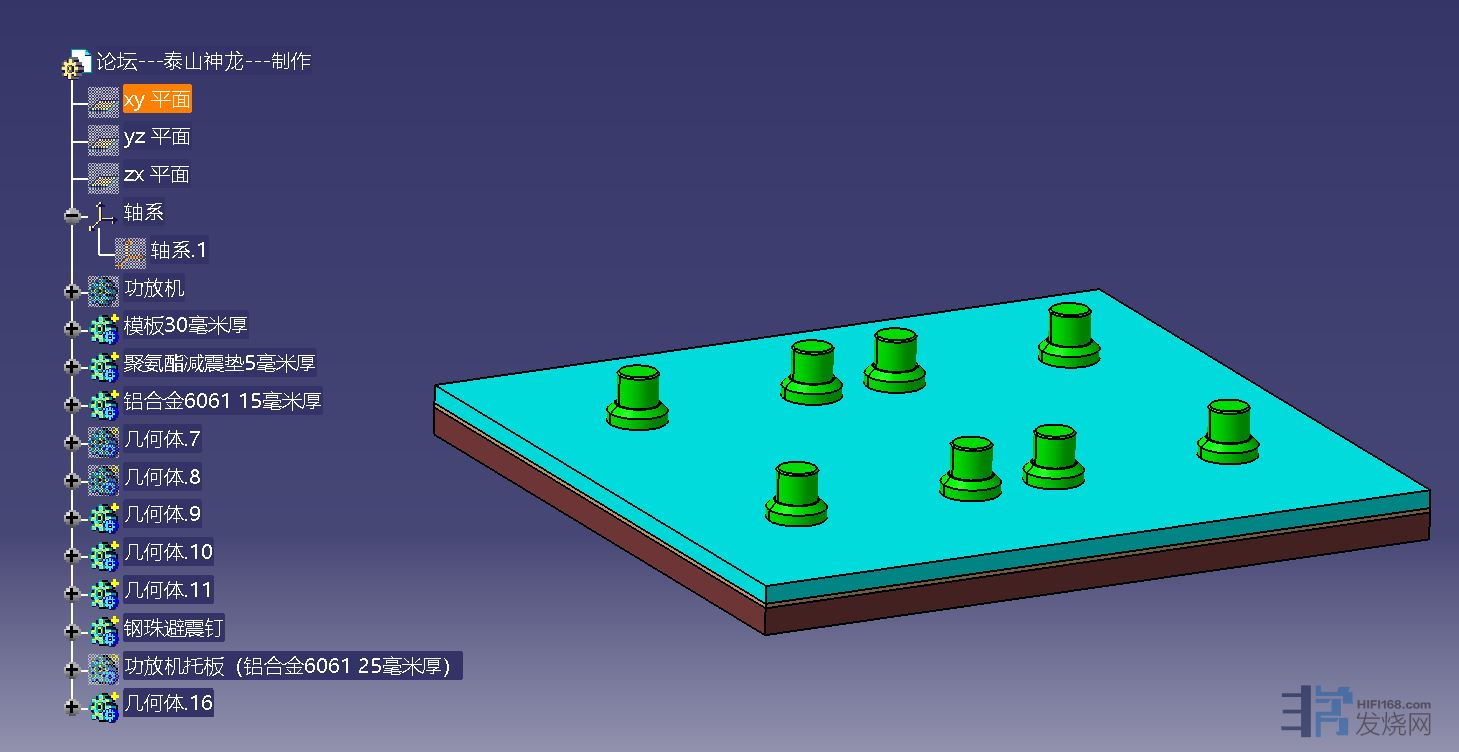

把厚15毫米6061铝合金板 铺到聚氨酯减震垫片上（保证硬度）  同时把钢珠避震钉 摆到厚铝合金板上（避震）




把厚25毫米6061铝合金功放机托板放到避震钉上（保证托举板的强度）




把功放机摆放到 避震托板上



把机架放外套到 铝合金板面上（上面空间放置解码器，机架上会安装避震钉）
TOP
泰山神龙
头像

  • 论坛博士后
  • 221
  • 5636
  • 2024-05-25
79#
t T
发表于 2024-07-26 21:23 |只看楼主

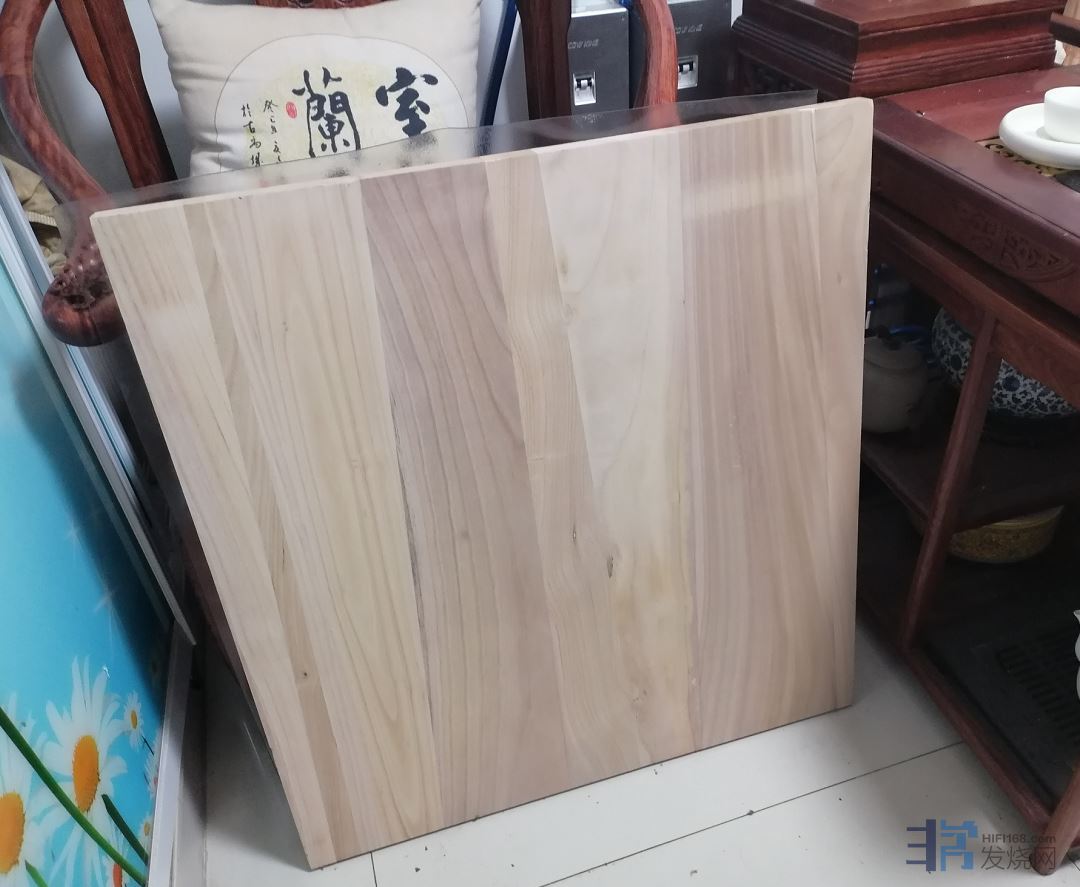

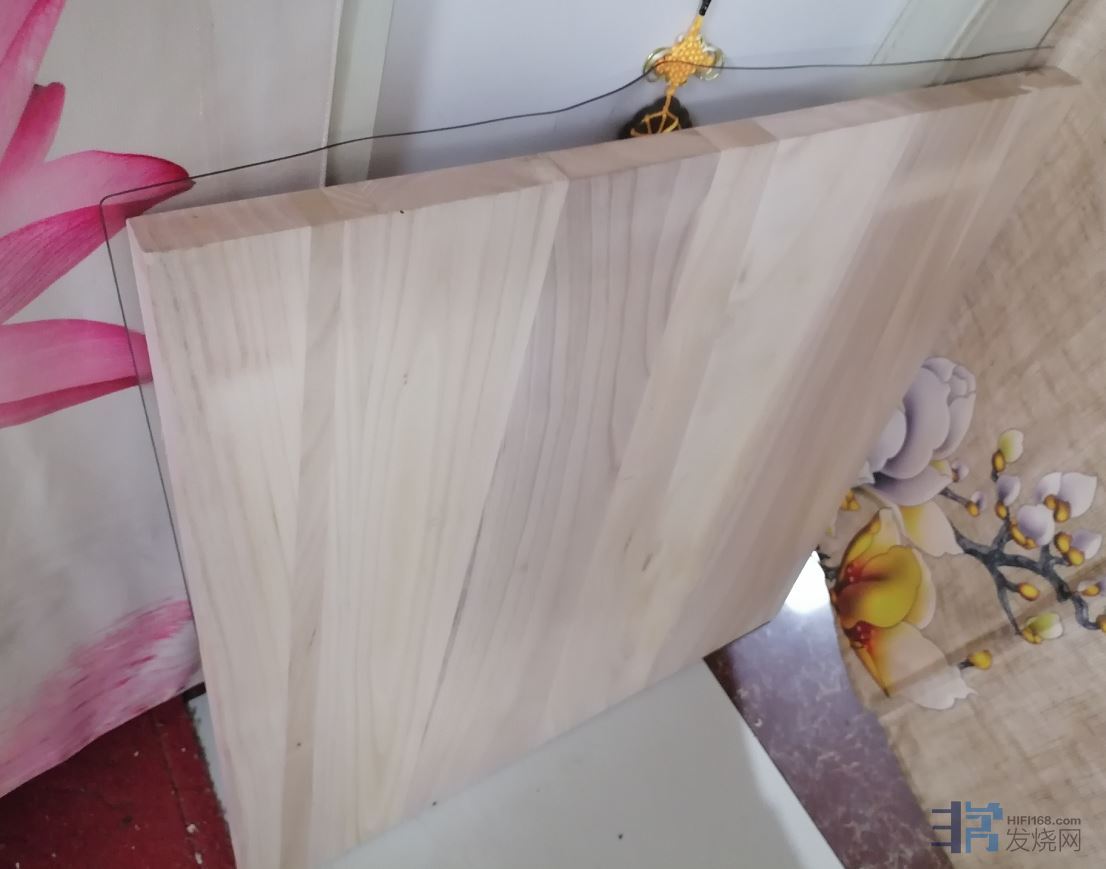

先把厚30毫米木板买来

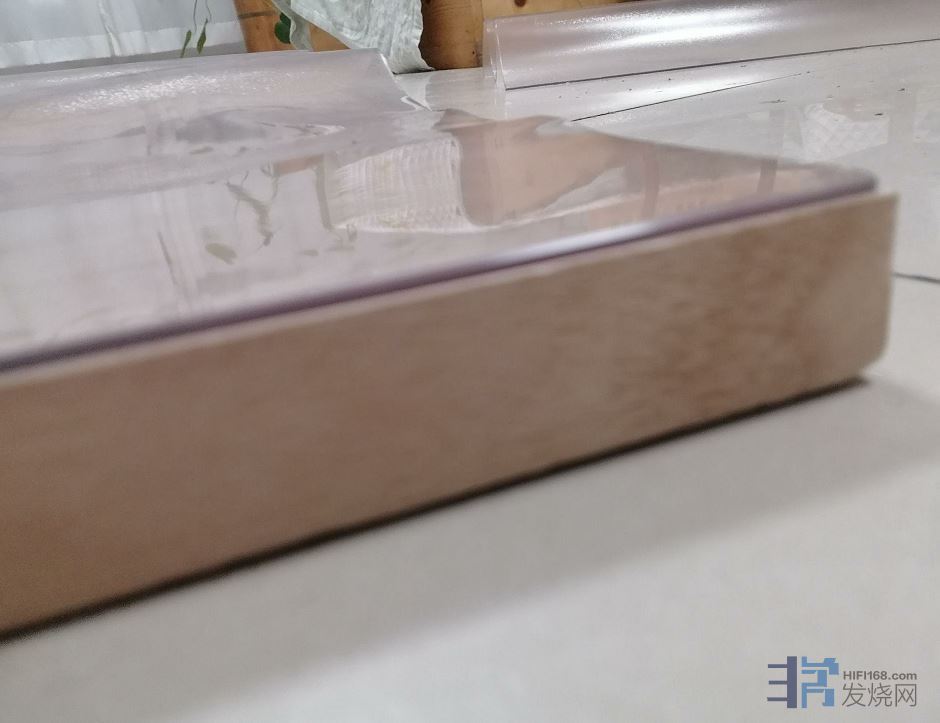

聚氨酯减震垫 买来（侧面看木板与聚氨酯减震垫）




6061铝合金 厚15毫米大板 很快也到。。。等待中


插线板改造 与 书架箱脚架改造 还有功放机避震改造    全部 一起进行中

未完待续。。。
TOP
泰山神龙
头像

  • 论坛博士后
  • 221
  • 5636
  • 2024-05-25
80#
t T
发表于 2024-07-27 20:28 |只看楼主

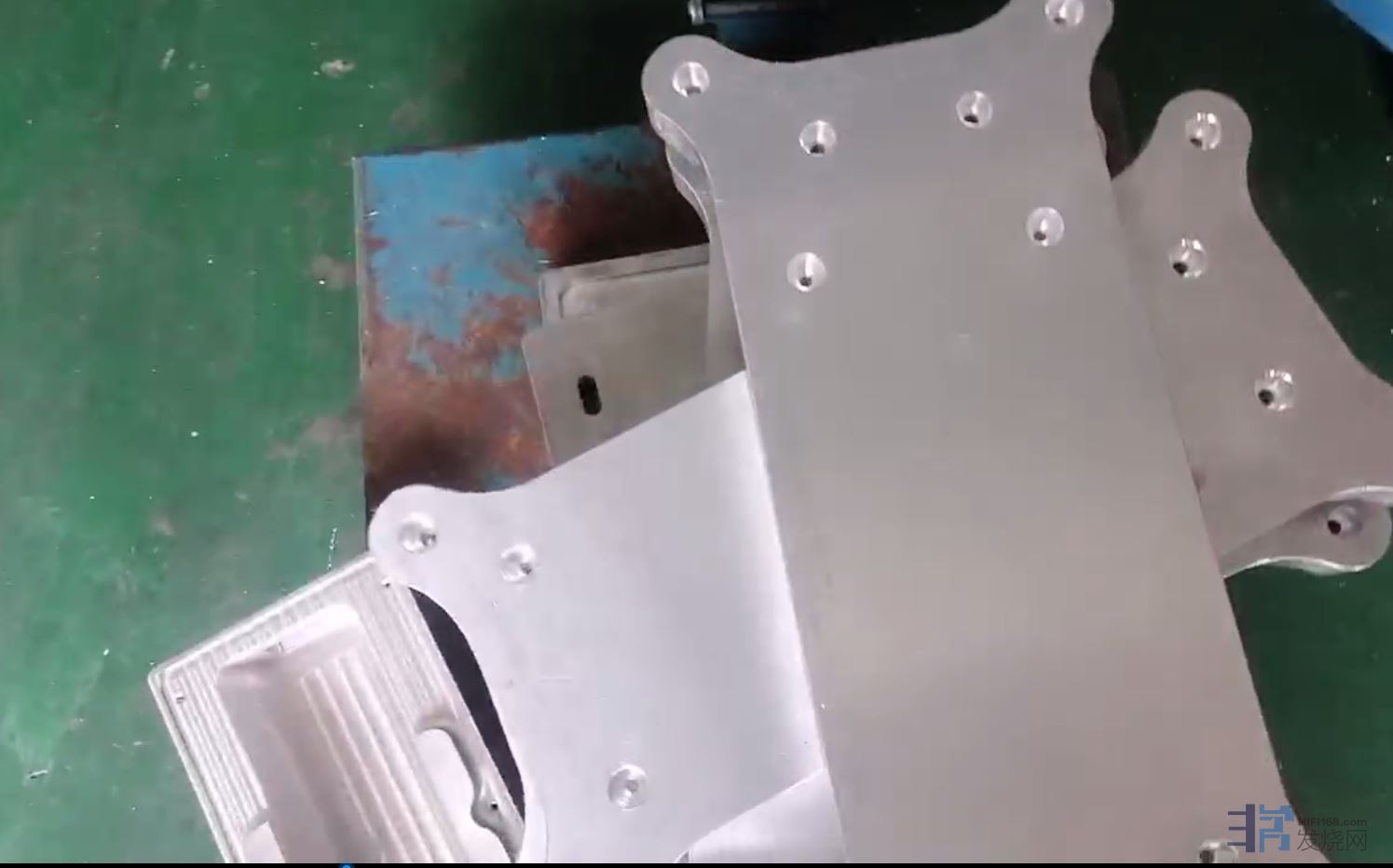

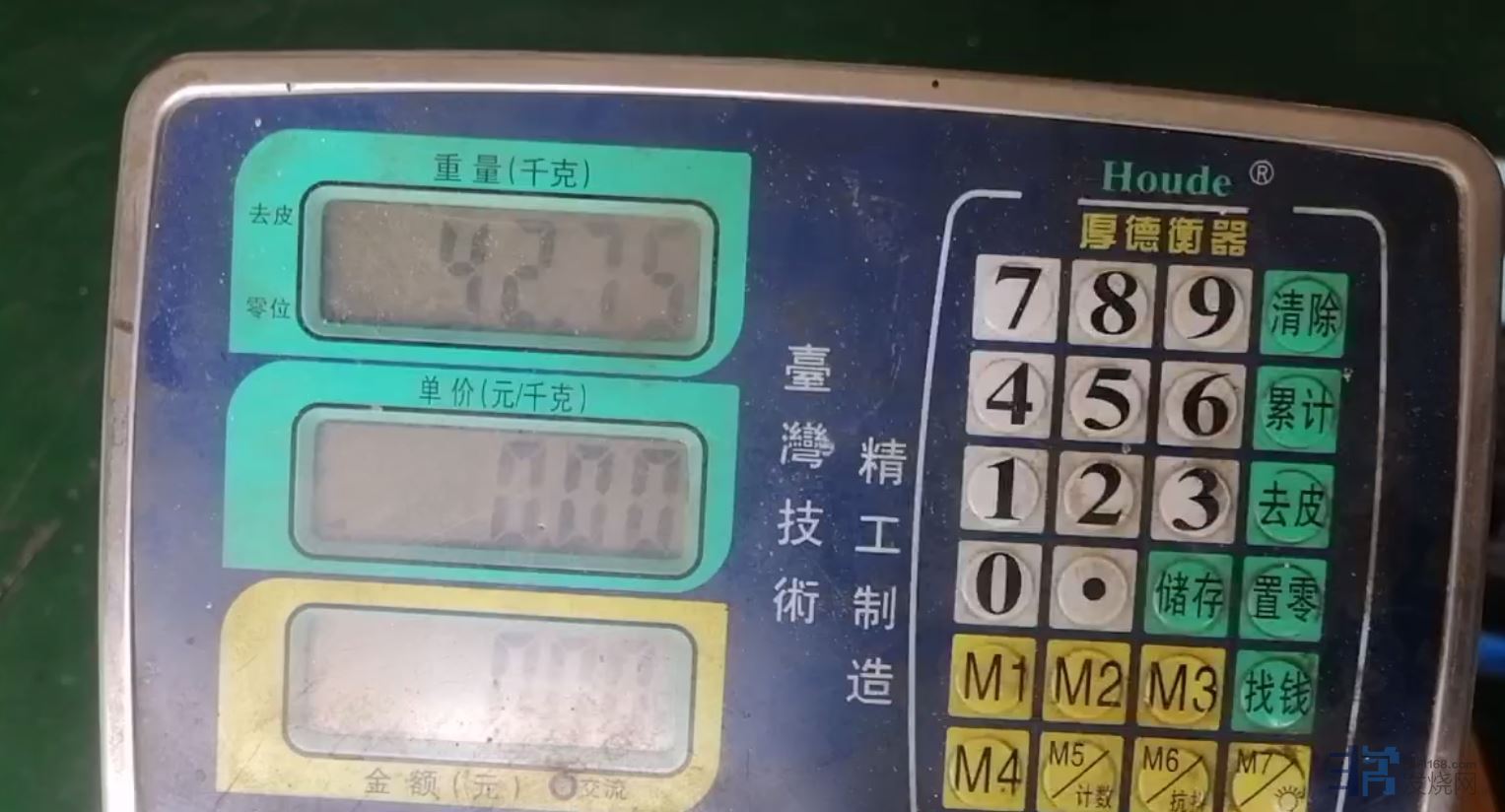

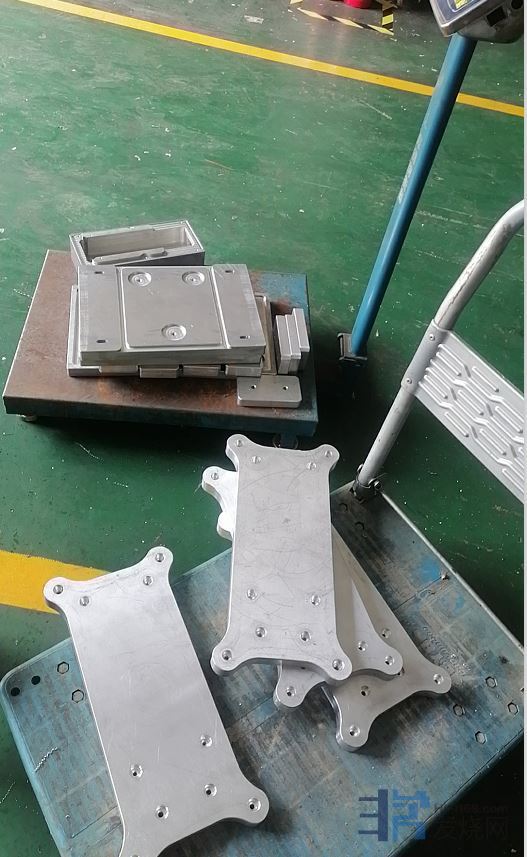

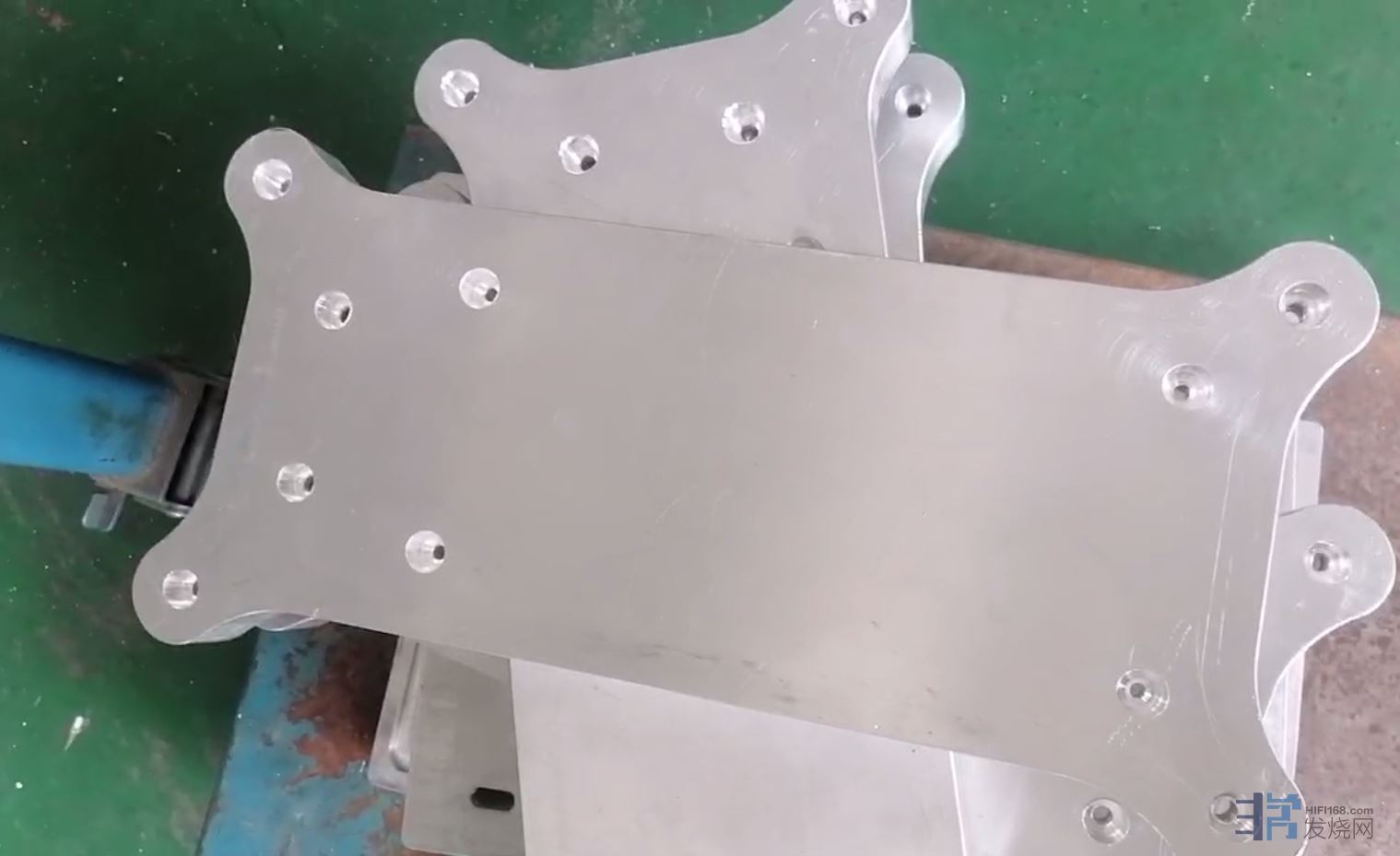

自己设计的插线板铝合金配件 加工完成 称重后 进行喷砂亮银


6061铝合金配件 4个底座 +一个插线板盒子  共计 42公斤 够重




音箱脚架的配件也加工完成，也将进行喷砂亮银处理，  顺便也加工了一个自己全新设计 一款插线板盒子
TOP
