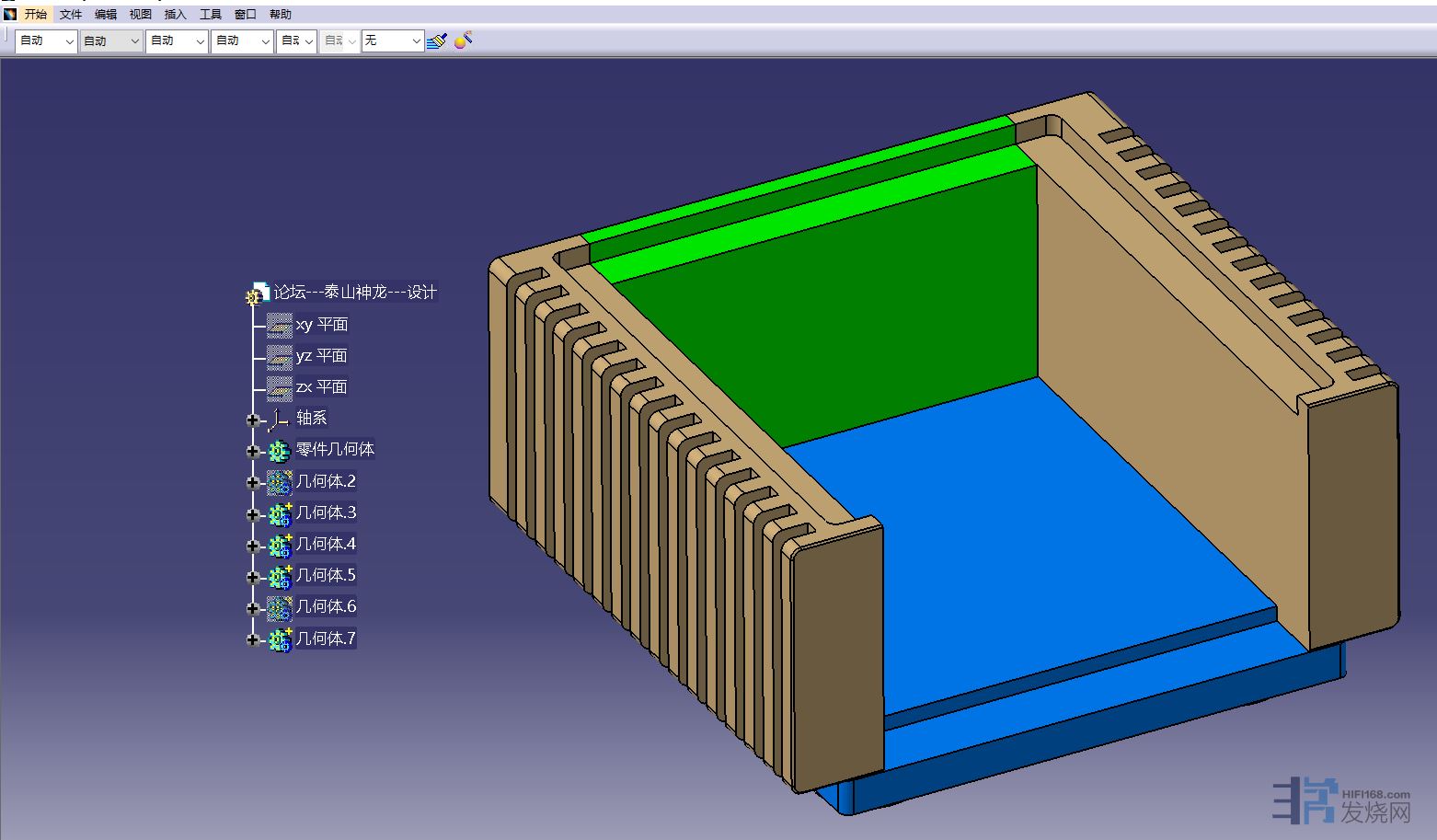

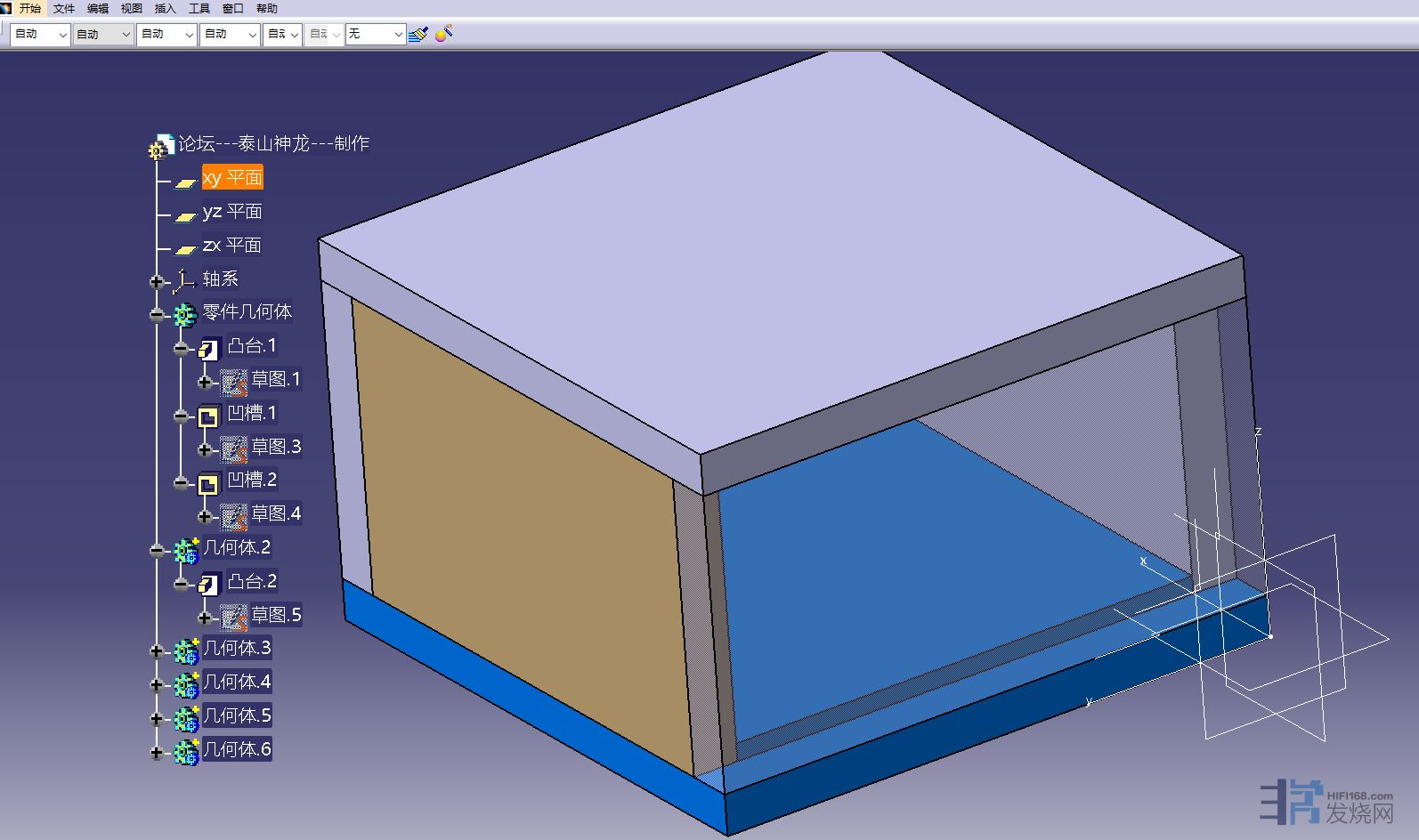

设计的时候已经考虑  可以安装ATX大板与BTX大板 可以安装服务器电源

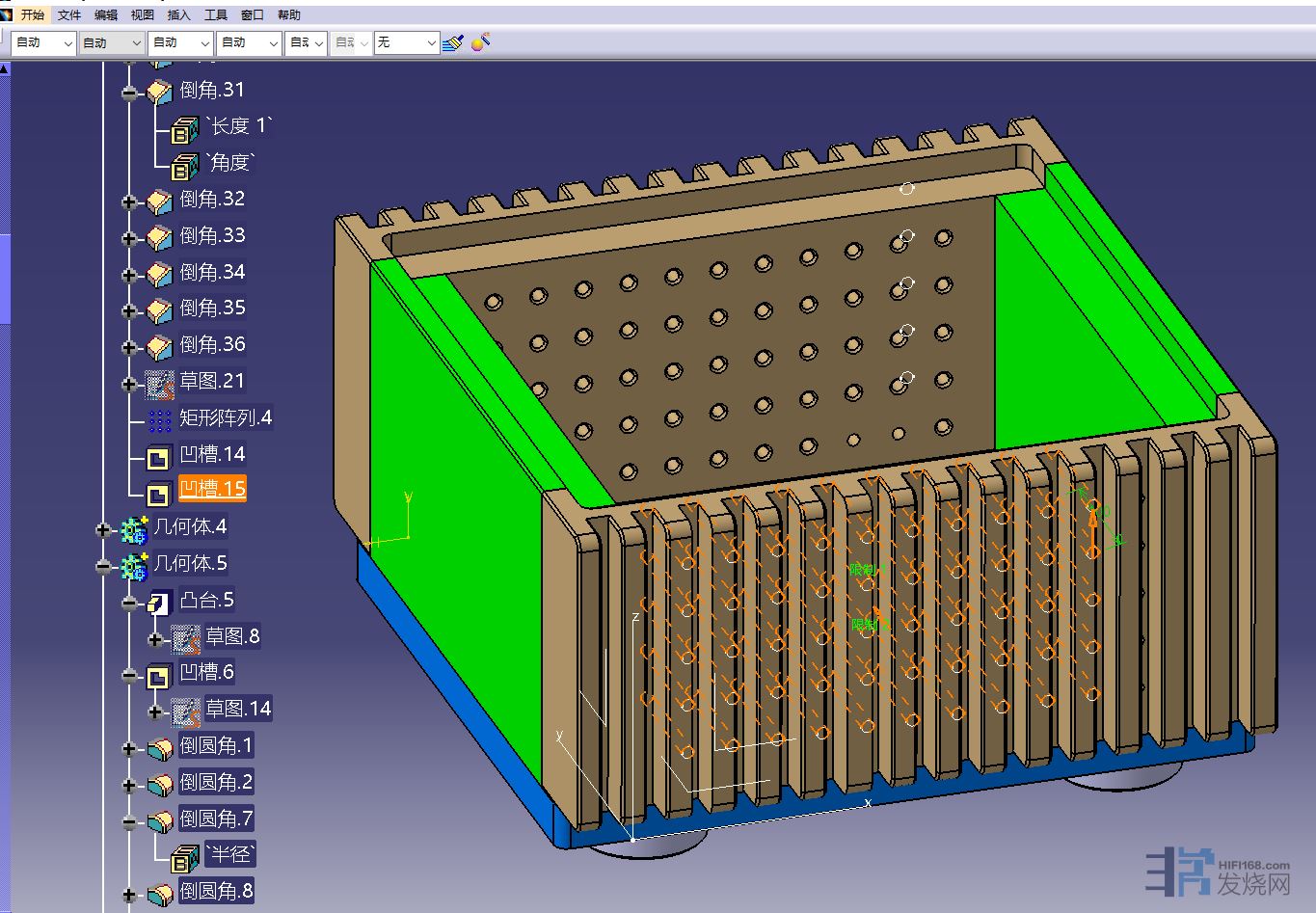

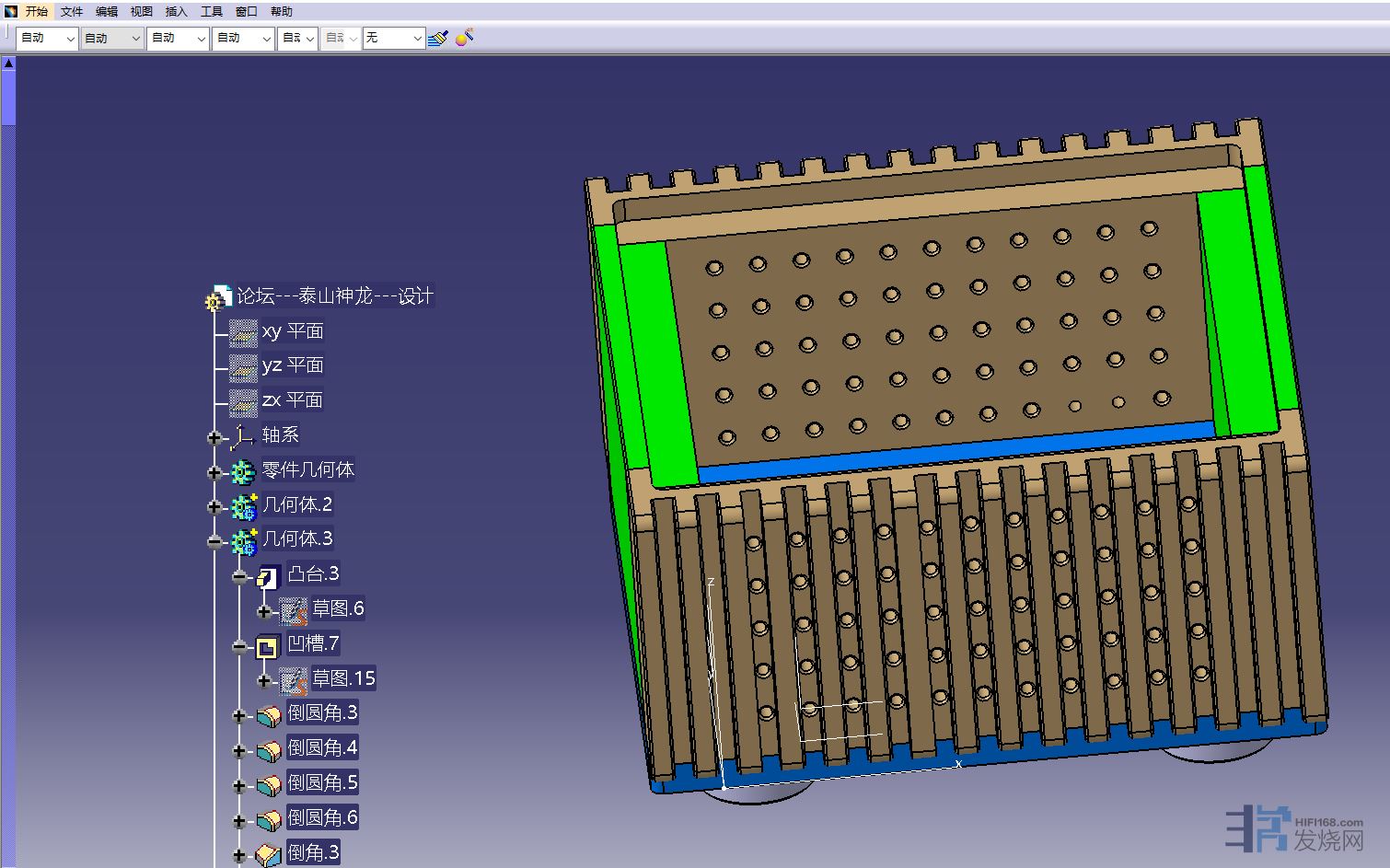

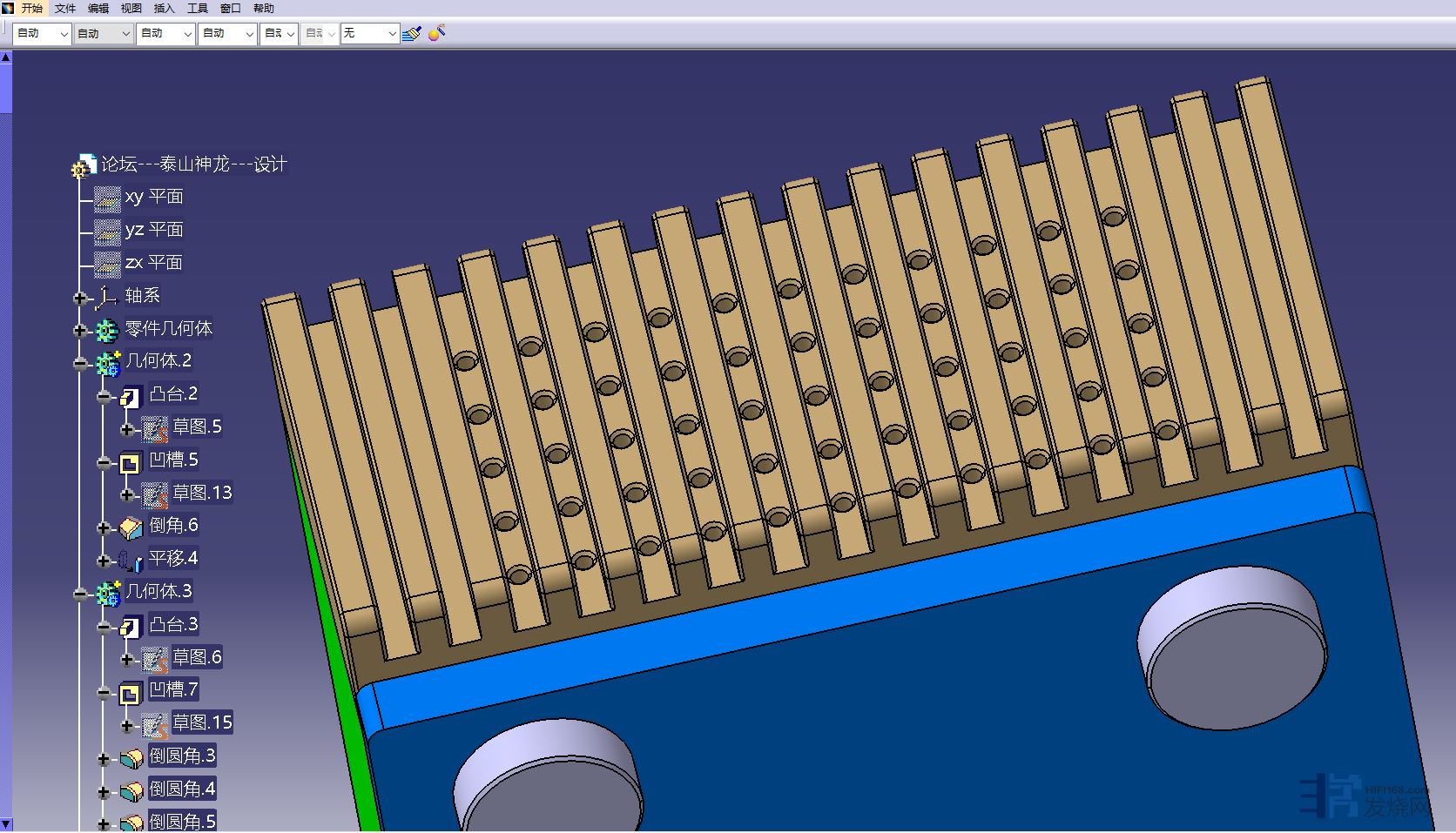

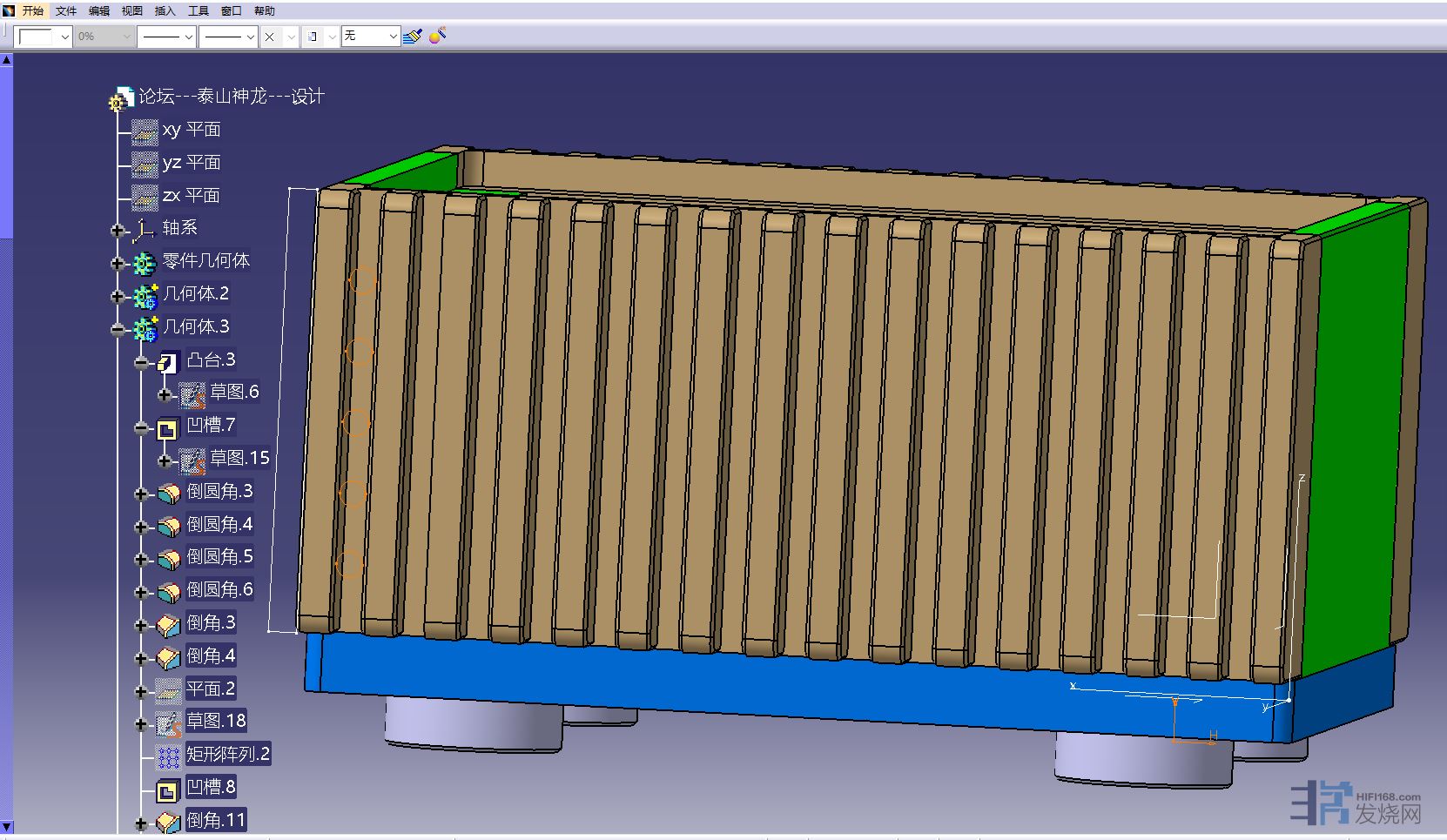

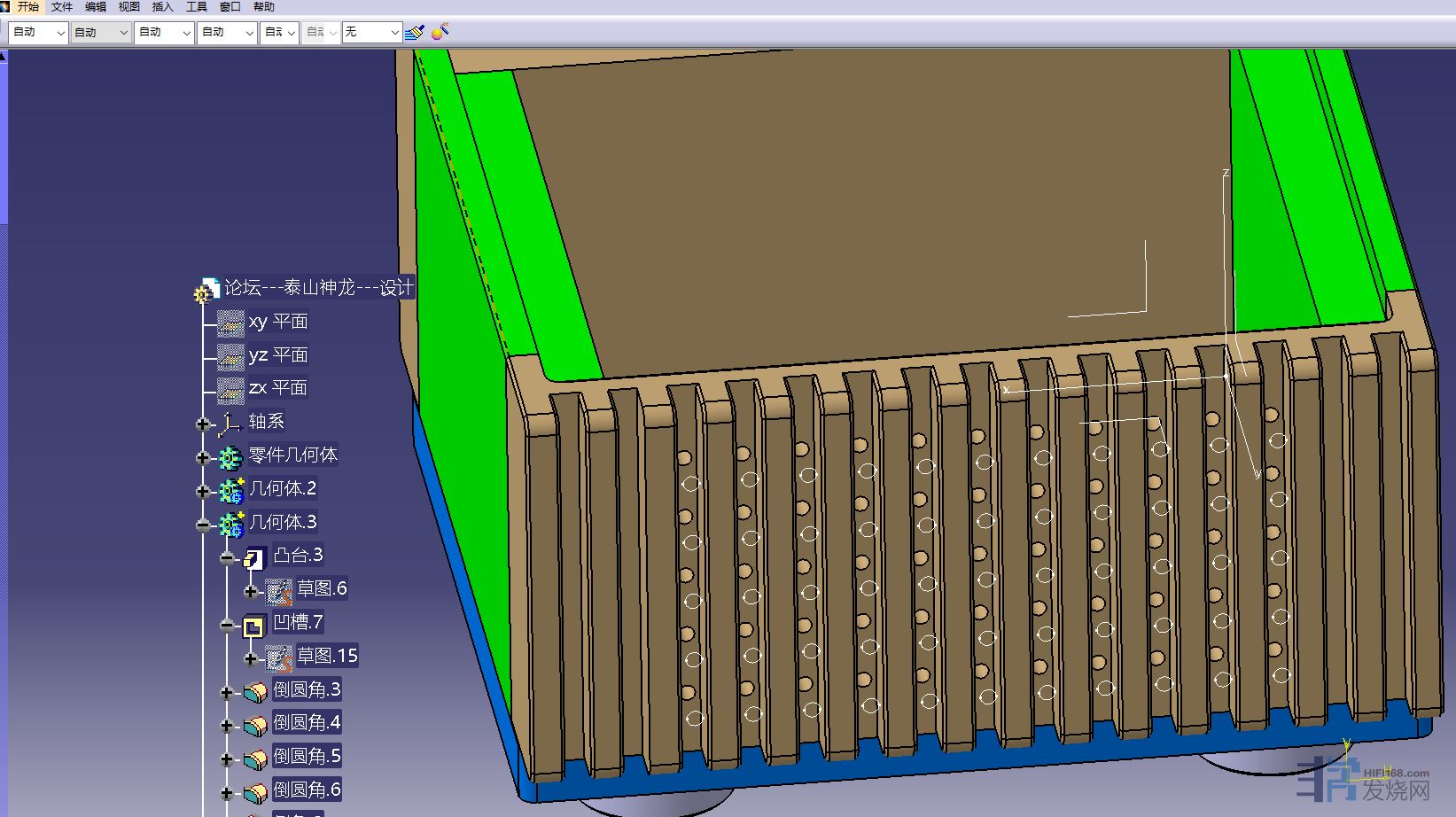

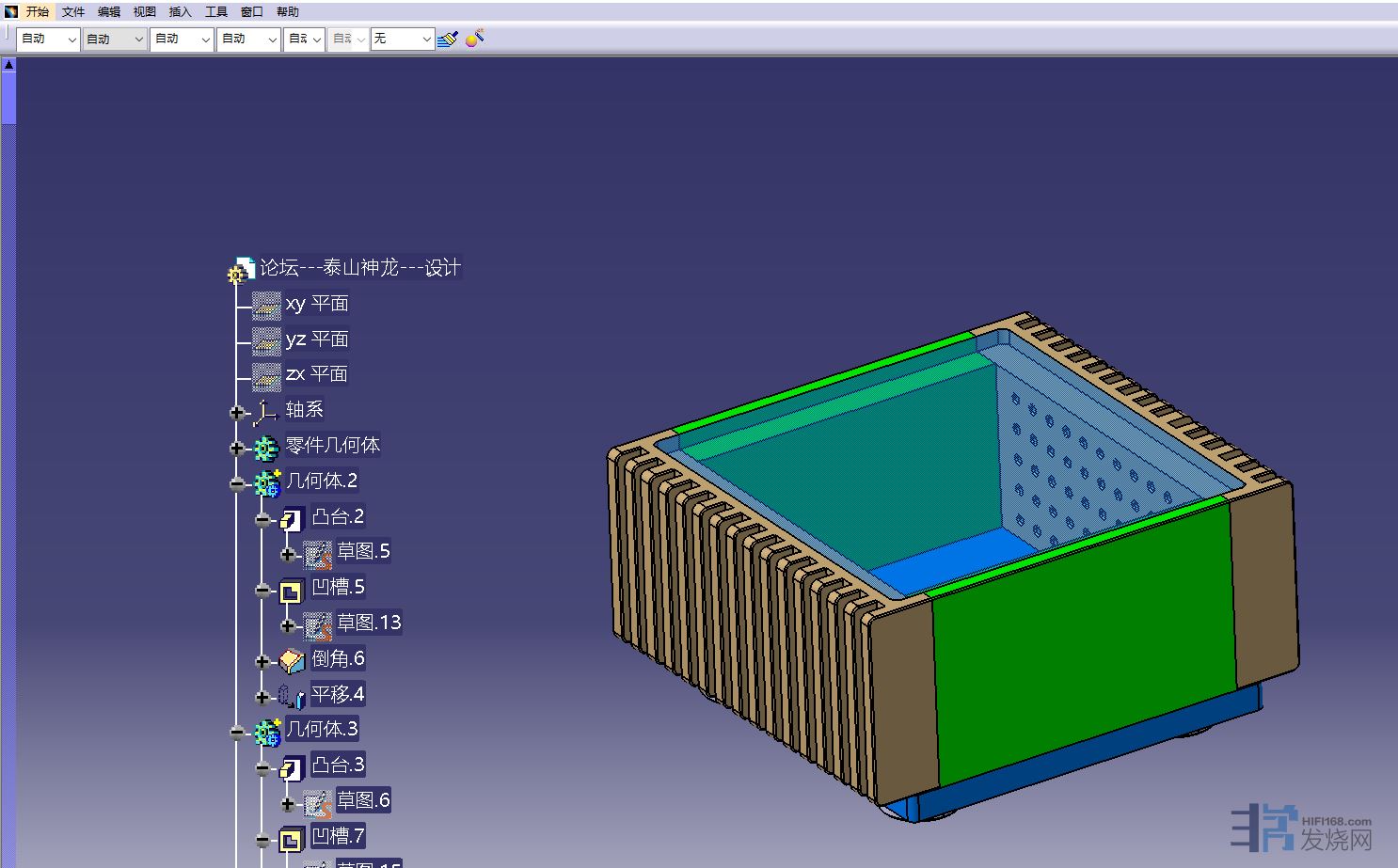

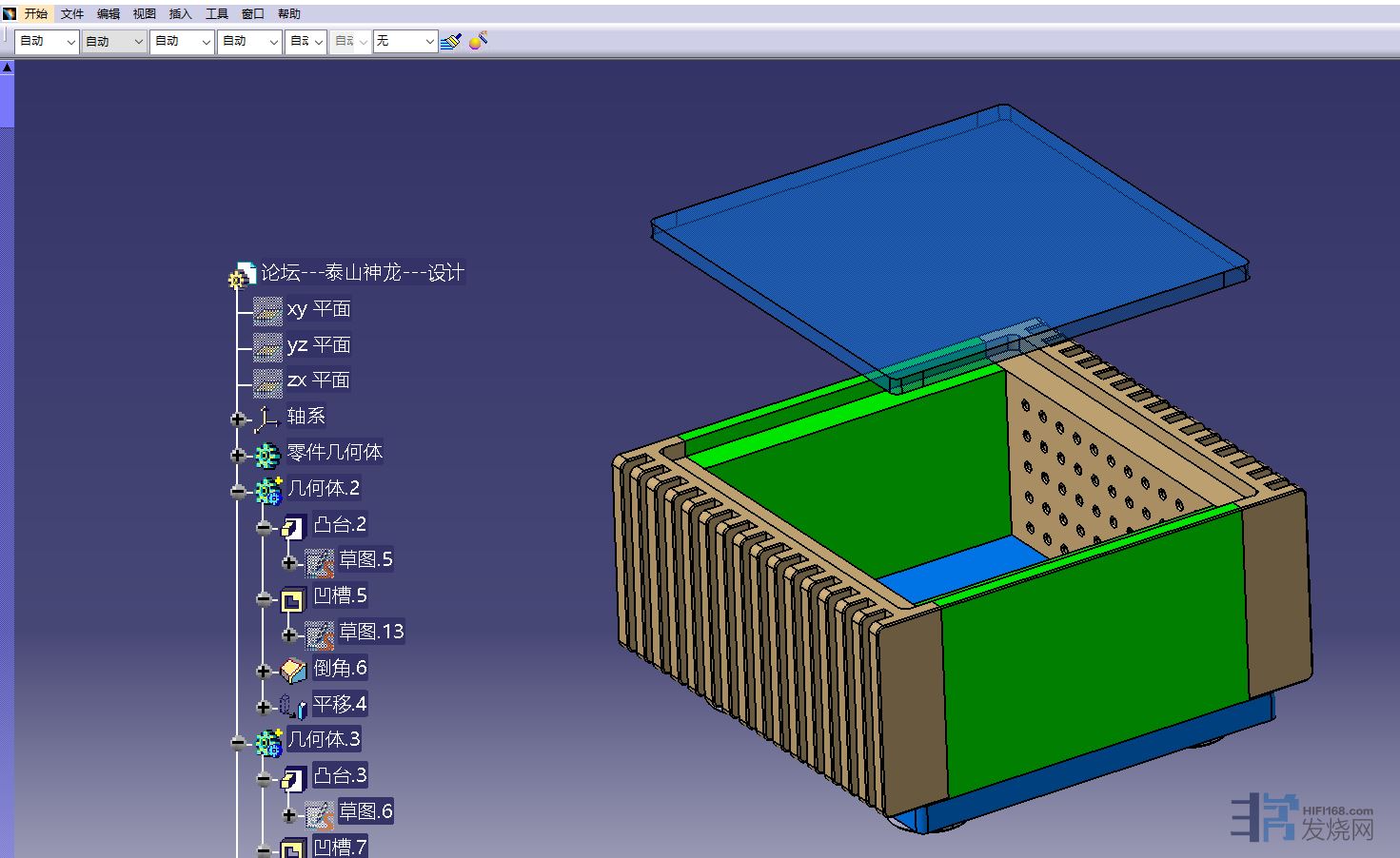

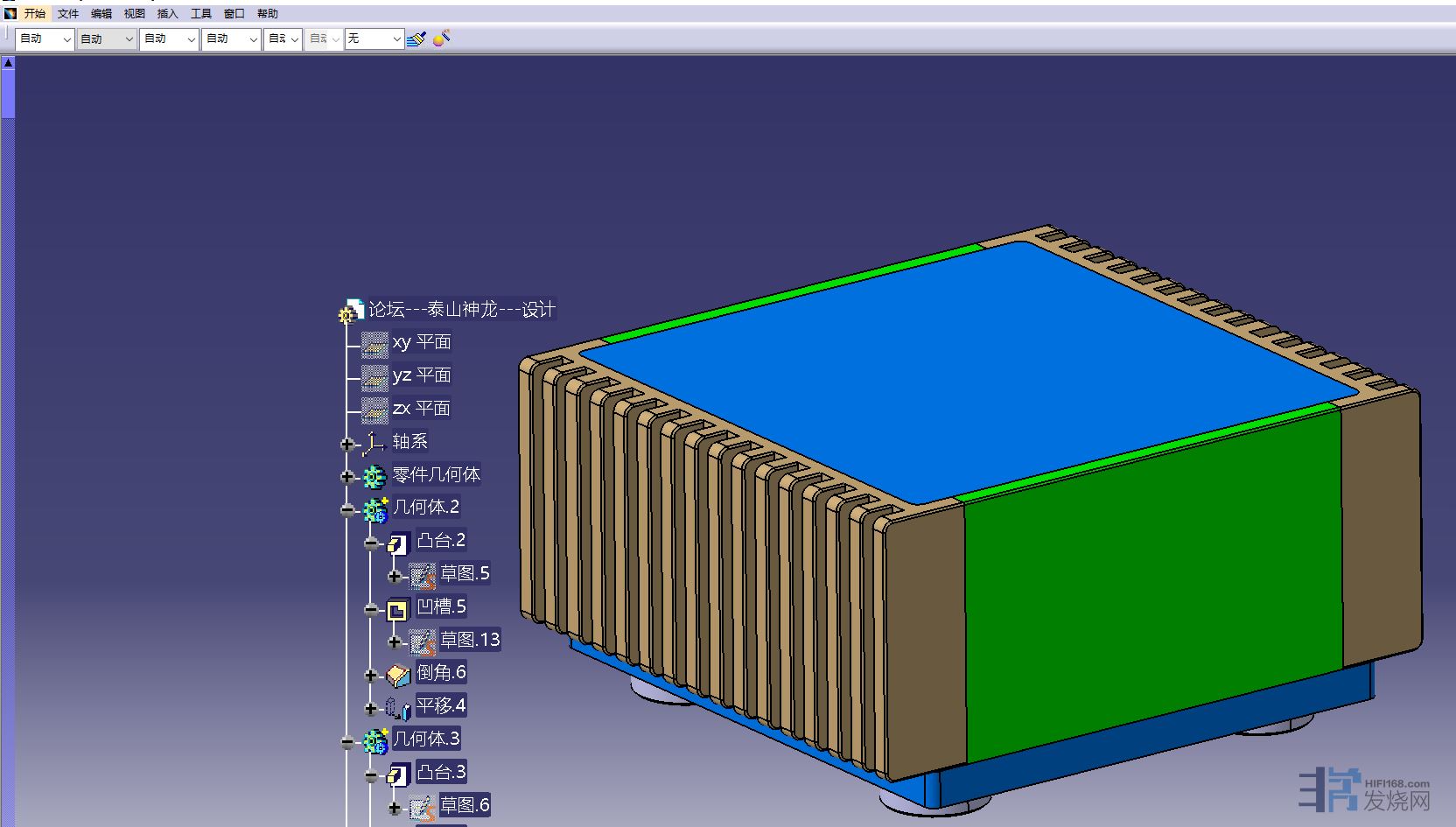

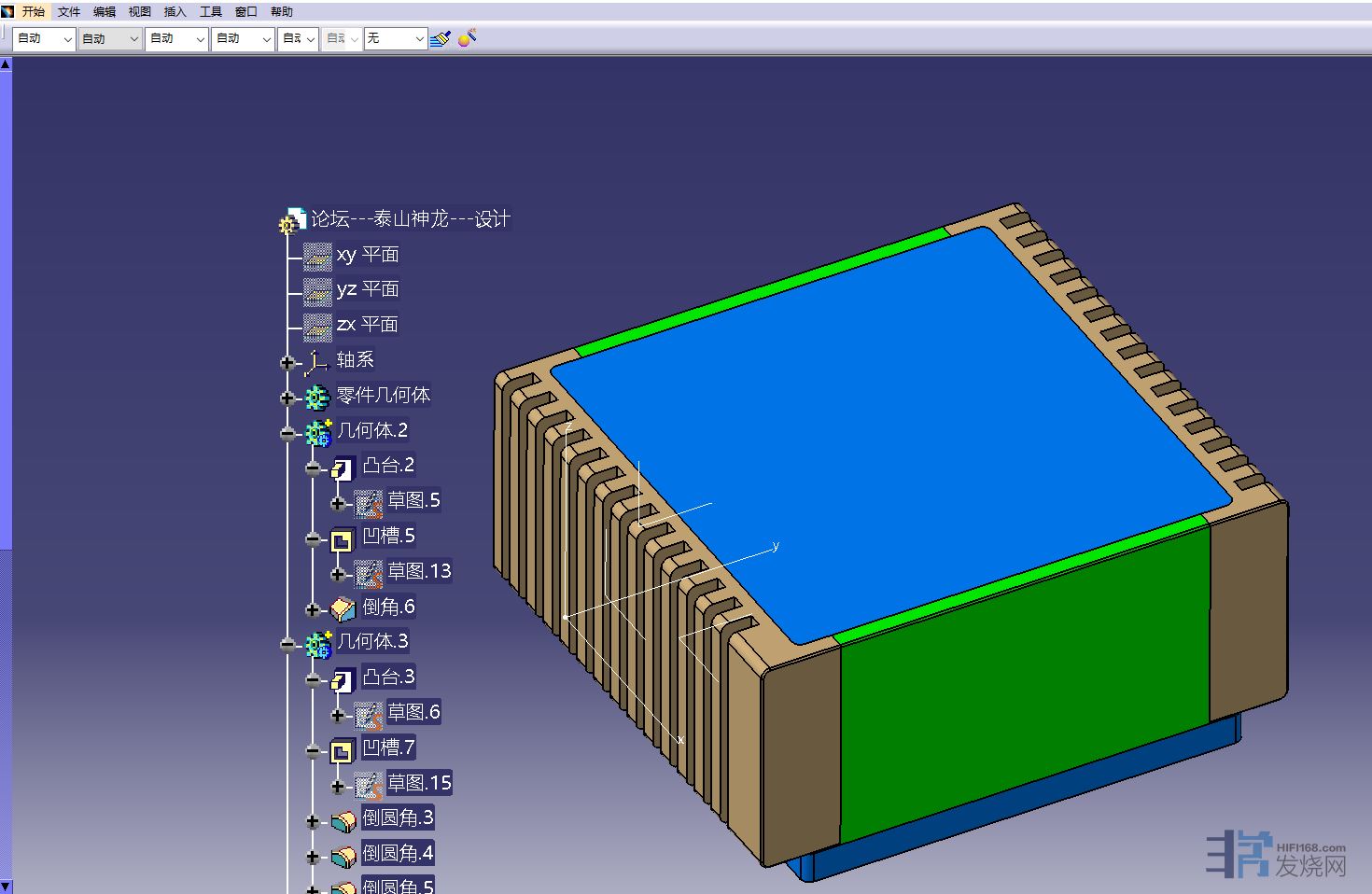

开始设计两侧的散热孔，2侧的卧式散热孔设计了一下
TOP
泰山神龙
头像

  • 论坛博士后
  • 221
  • 5636
  • 2024-05-25
32#
t T
发表于 2024-07-09 22:11 |只看楼主

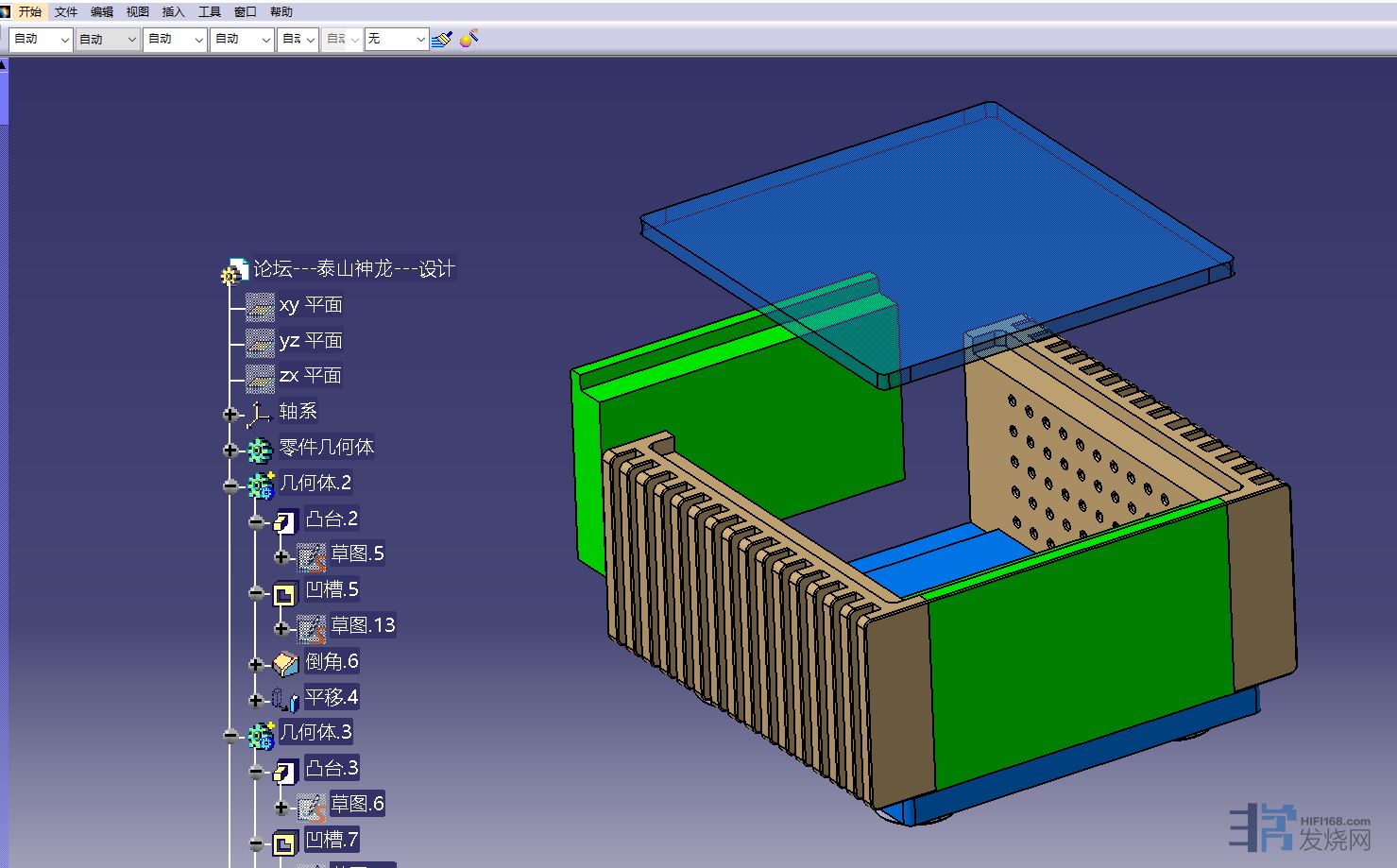

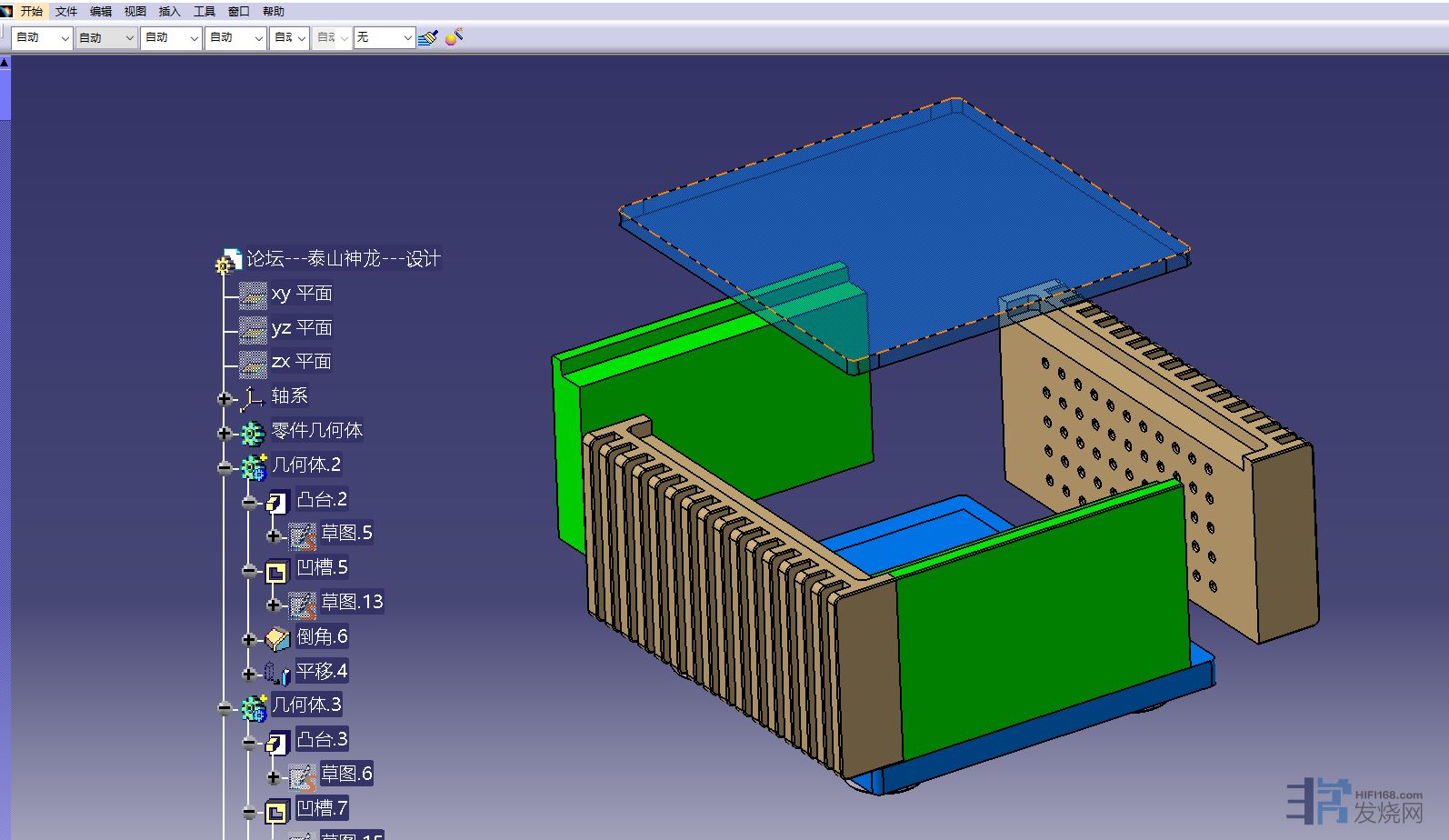

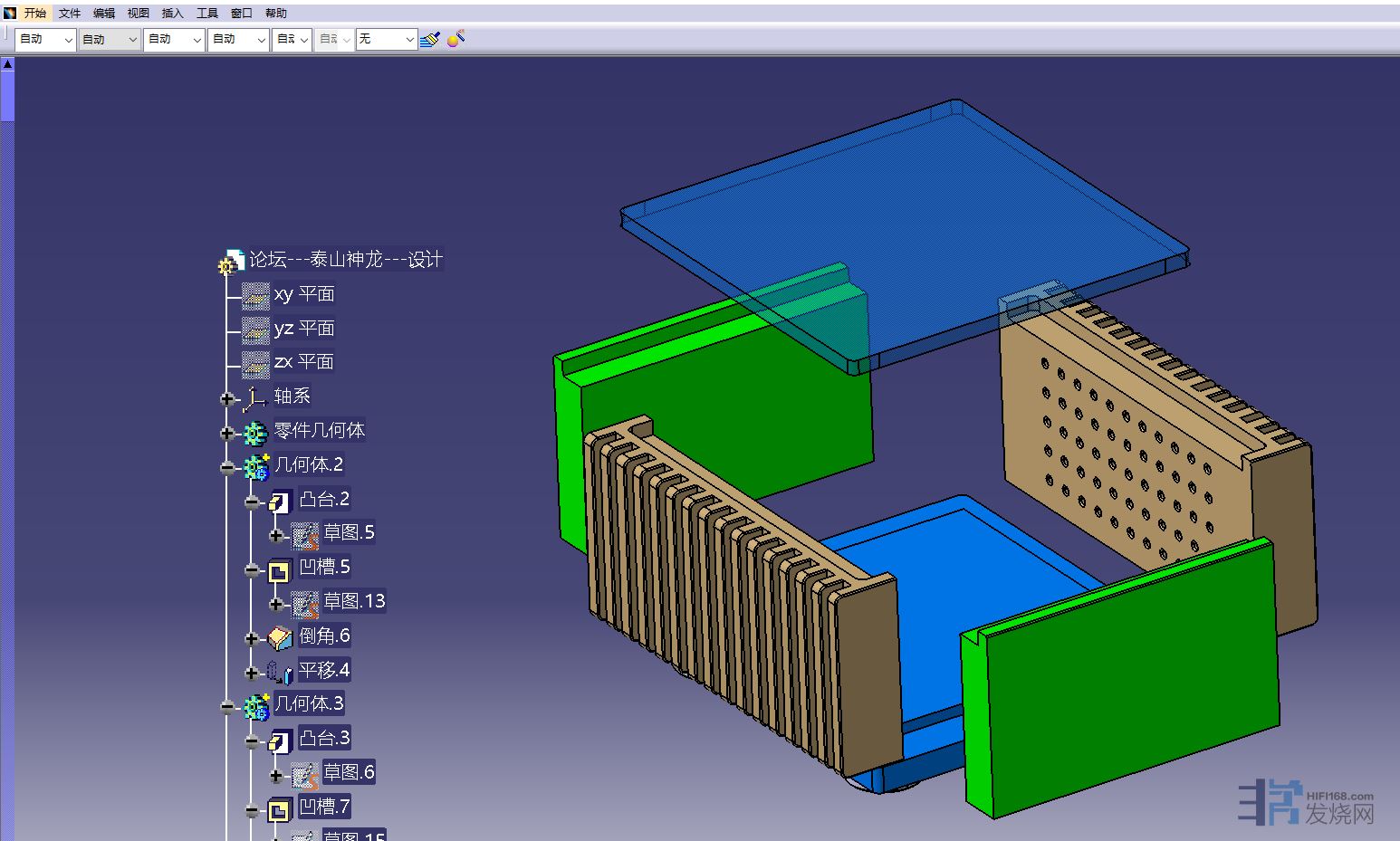

把箱体爆炸一下   看看装配件    方便分块修改设计
TOP
泰山神龙
头像

  • 论坛博士后
  • 221
  • 5636
  • 2024-05-25
33#
t T
发表于 2024-07-10 23:30 |只看楼主

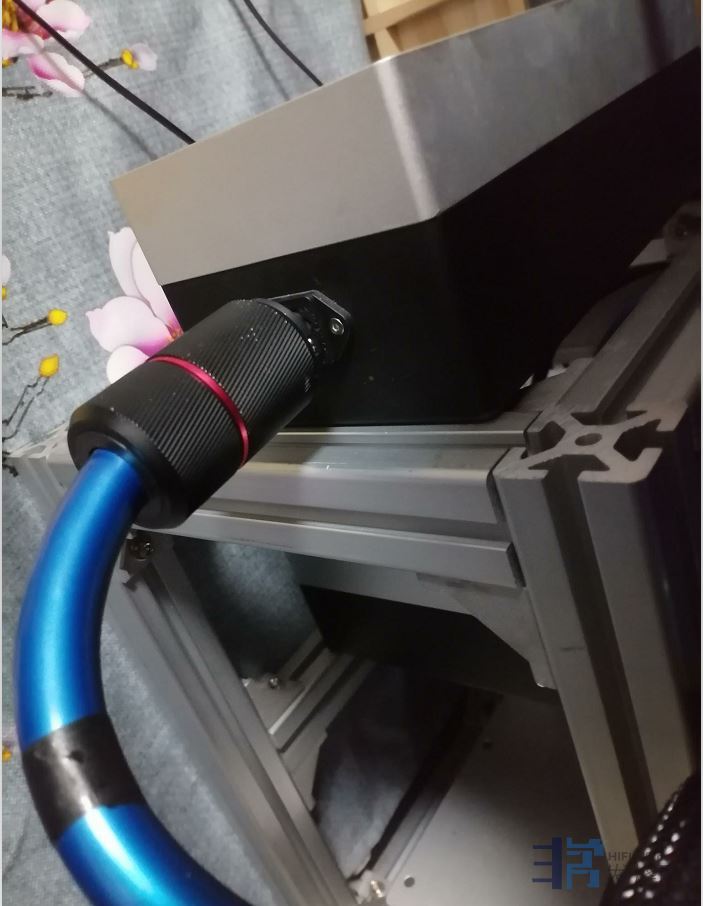

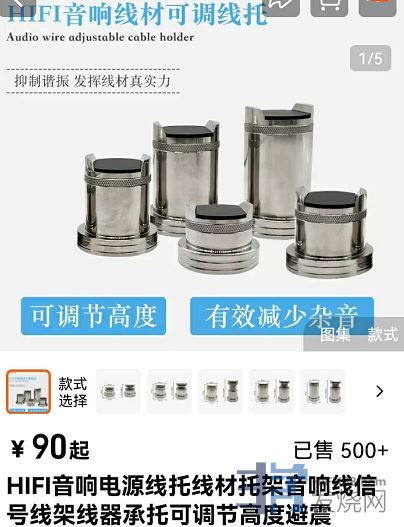

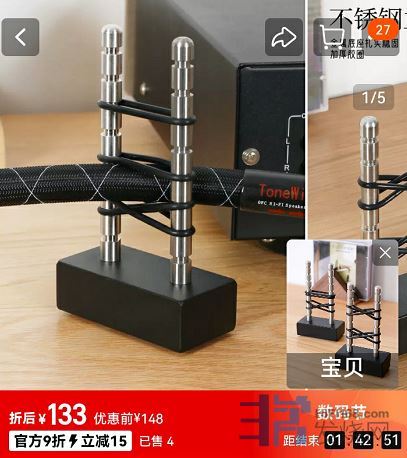

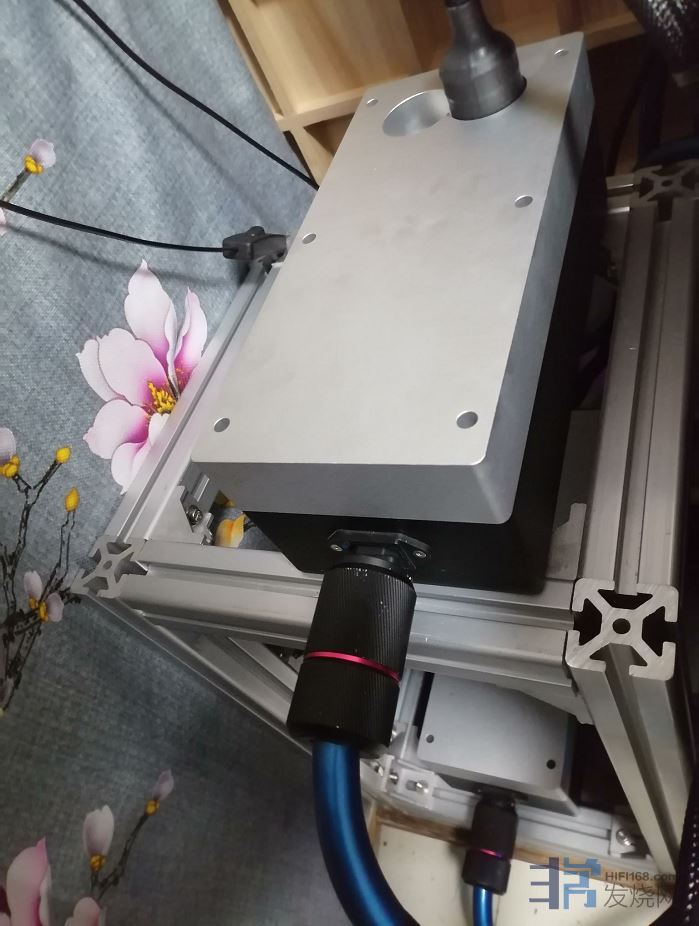

几乎所有的插线板  由于电源线比较重，常常会垂下来 ，导致电源线的尾插下垂 倾斜状态。 （市场上有卖 电源线支架 ）













电源线比较重，导致电源线的尾插下垂 有倾斜状态。
TOP
泰山神龙
头像

  • 论坛博士后
  • 221
  • 5636
  • 2024-05-25
34#
t T
发表于 2024-07-10 23:32 |只看楼主

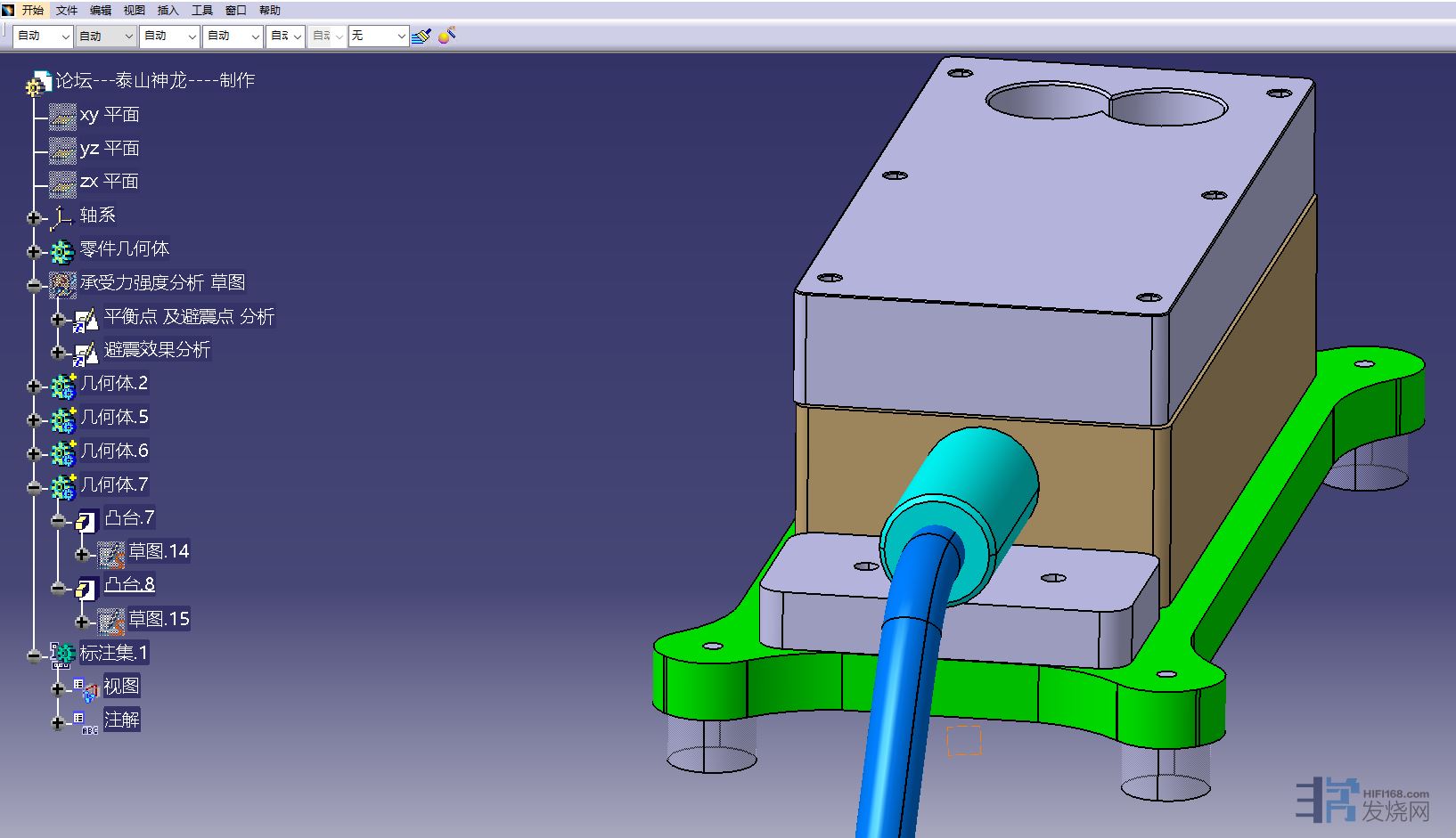

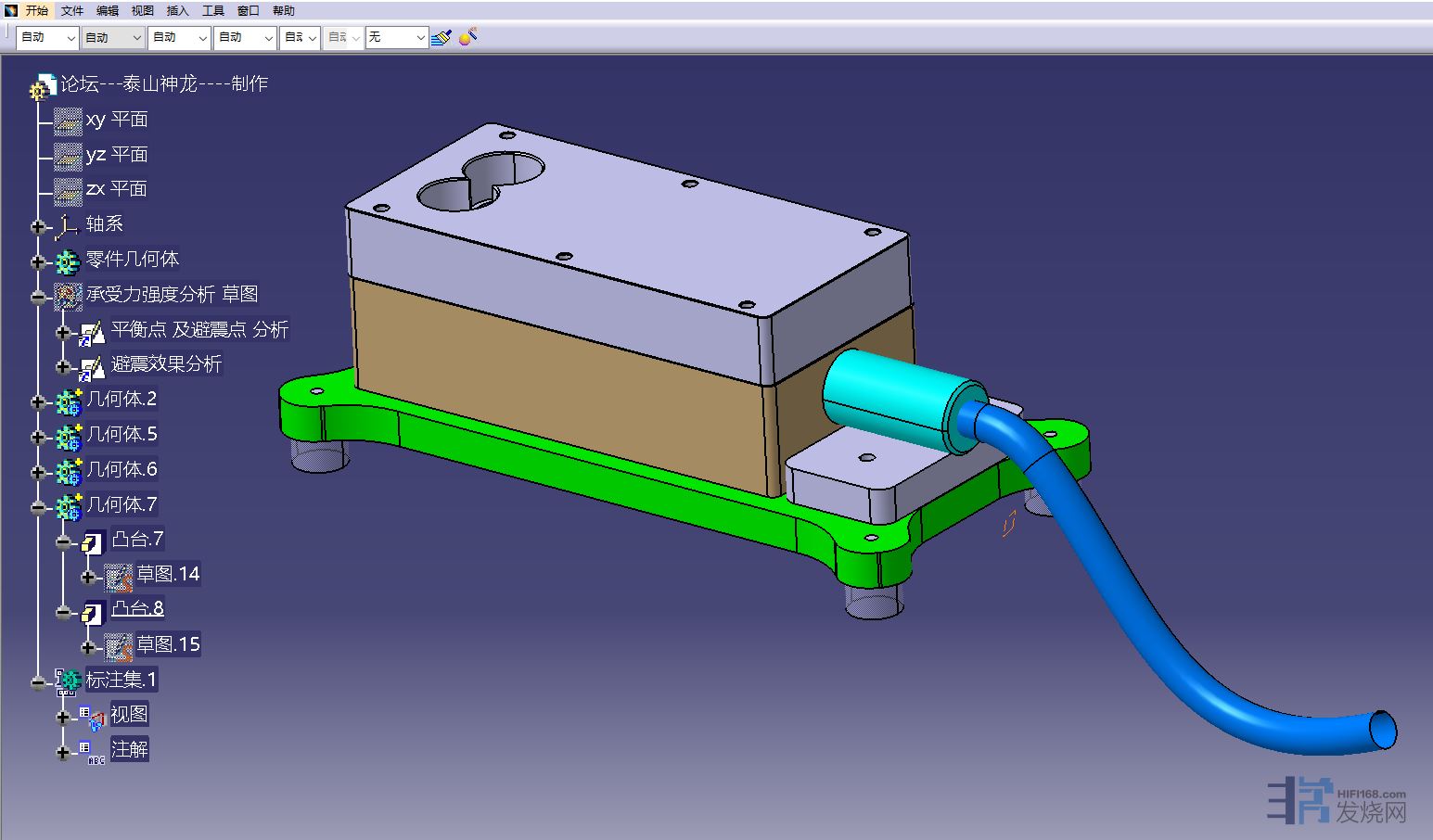

把避震板设计上 电源线尾插垫块  让电源线的尾插平行插入尾插  （起到扶着的作用）这个垫块利用增加垫片高度 可以微调节的升降
同时 在避震钉部位 替换了聚氨酯  避震钉也兼容  在不影响更换避震钉的前提下  可以更换 弹性 聚氨酯 （聚氨酯 中间空心  仅一圈的点接触）
TOP
泰山神龙
头像

  • 论坛博士后
  • 221
  • 5636
  • 2024-05-25
35#
t T
发表于 2024-07-10 23:34 |只看楼主

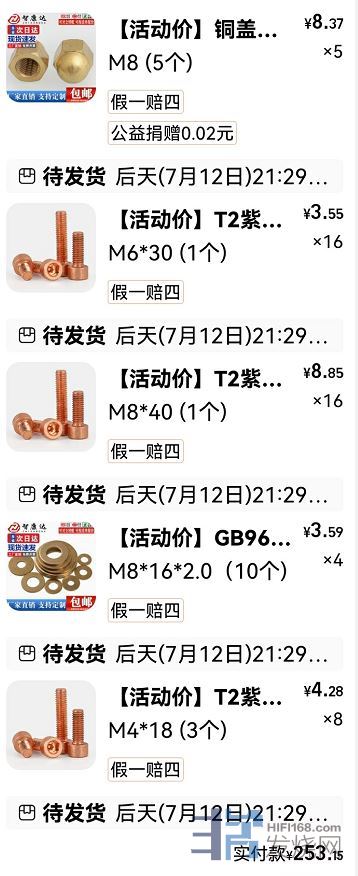

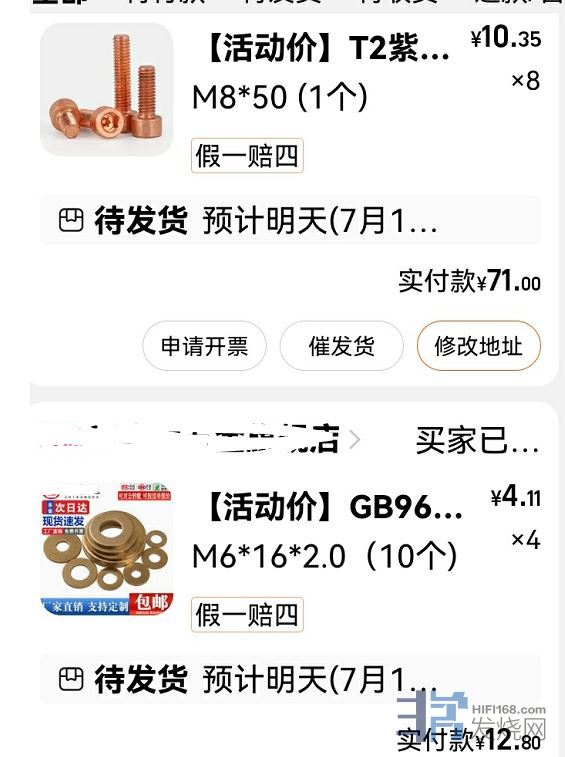

插线板上所有的螺丝 全部更换成T2紫铜螺丝， 只有美观的螺丝帽与垫片 是黄铜的
TOP
泰山神龙
头像

  • 论坛博士后
  • 221
  • 5636
  • 2024-05-25
36#
t T
发表于 2024-07-10 23:34 |只看楼主

等待过两天加工完成  然后等安装了
TOP
黄奇奇
头像

古典烧友

  • 论坛博士
  • 239
  • 474
  • 2011-06-10
37#
t T
发表于 2024-07-11 07:03 |只看该用户

回复 36楼泰山神龙的帖子

请发淘宝网址上来
古典烧友
TOP
太阳
头像

太阳

  • 论坛博士后
  • 1972-1-1
  • 560
  • 1820
  • 2007-03-31
38#
t T
发表于 2024-07-11 16:49 |只看该用户

技术高超啊
TOP
泰山神龙
头像

  • 论坛博士后
  • 221
  • 5636
  • 2024-05-25
39#
t T
发表于 2024-07-11 19:58 |只看楼主

加工中。。。

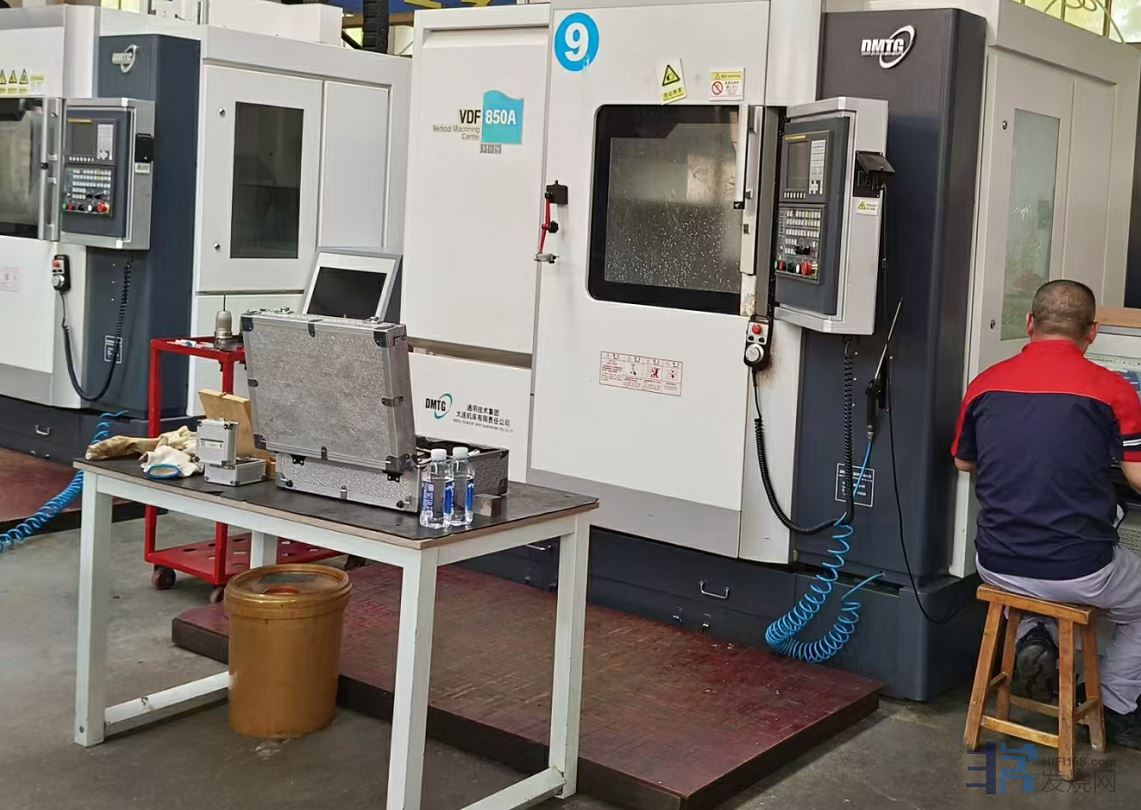

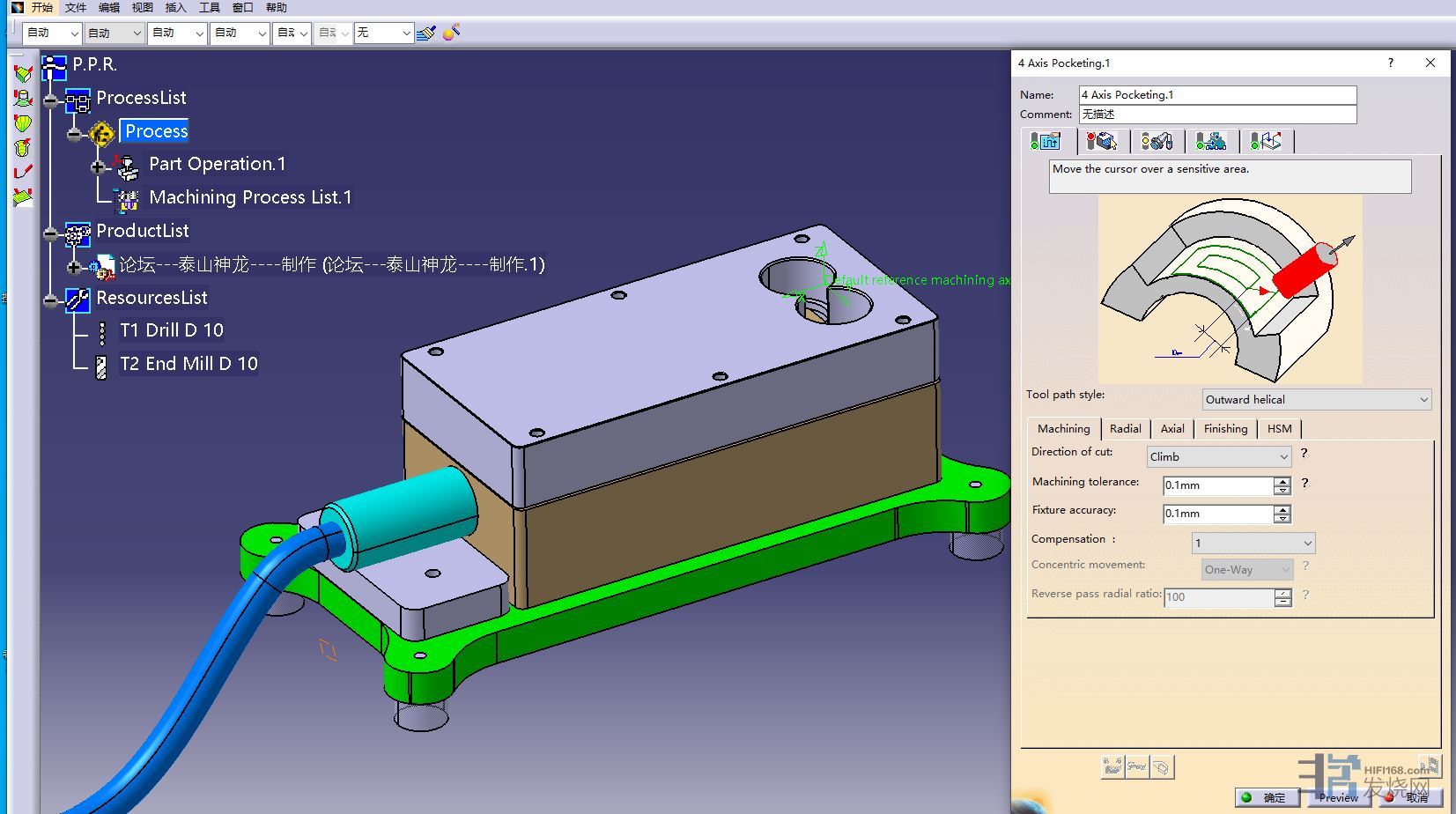

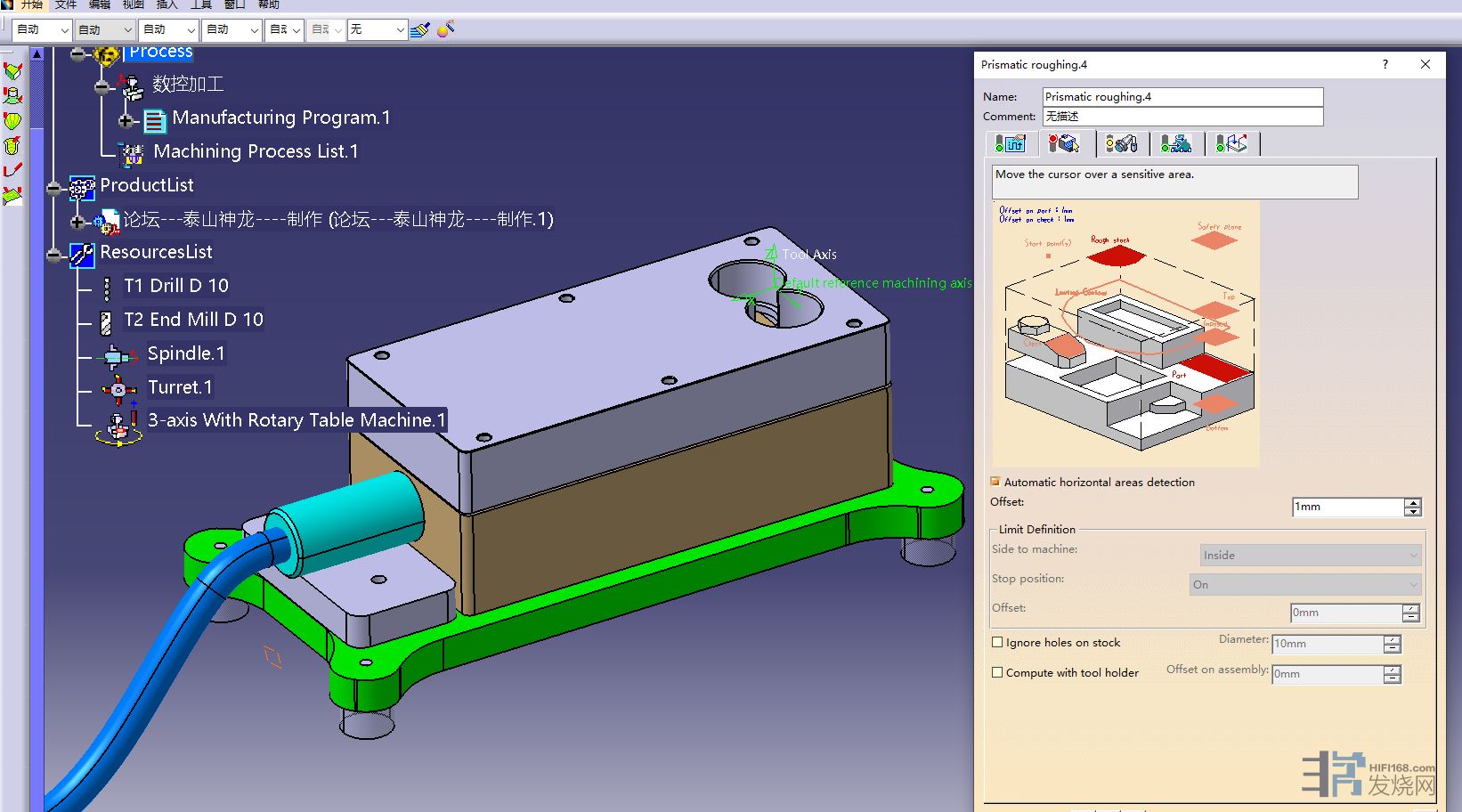

设计的3D数据交给 加工店  进行数控加工
TOP
kkhuang
头像

kkhuang

  • 论坛博士后
  • 19720110
  • 4702
  • 9763
  • 2003-10-07
40#
t T
发表于 2024-07-11 20:12 |只看该用户

成本價加一点点手工费卖吧，哈哈，顶死很多牌子货
用过,品尝过的才敢叫好!
