楼主:泰山神龙

插线板改善---自制插线板---（重25斤的超厚铝合金插芯板 ） [复制链接]

查看: 29969|回复: 169
泰山神龙
头像

  • 论坛博士后
  • 221
  • 5636
  • 2024-05-25
21#
t T
发表于 2024-07-03 20:31 |只看楼主

目前正在设计 整体被动散热PC机箱中。。。打造一款160斤重的 箱体壁厚度为50毫米的铝合金机箱，正在设计中。。。。


今天刚刚用了5分钟 画了一个基本箱体的轮廓 ，还没有设计（散热槽）与没有设计通气孔  只是一个基本箱体轮廓，  后面的设计工作量比较大  需要较长时间设计与构思。。。
TOP
泰山神龙
头像

  • 论坛博士后
  • 221
  • 5636
  • 2024-05-25
22#
t T
发表于 2024-07-09 21:45 |只看楼主

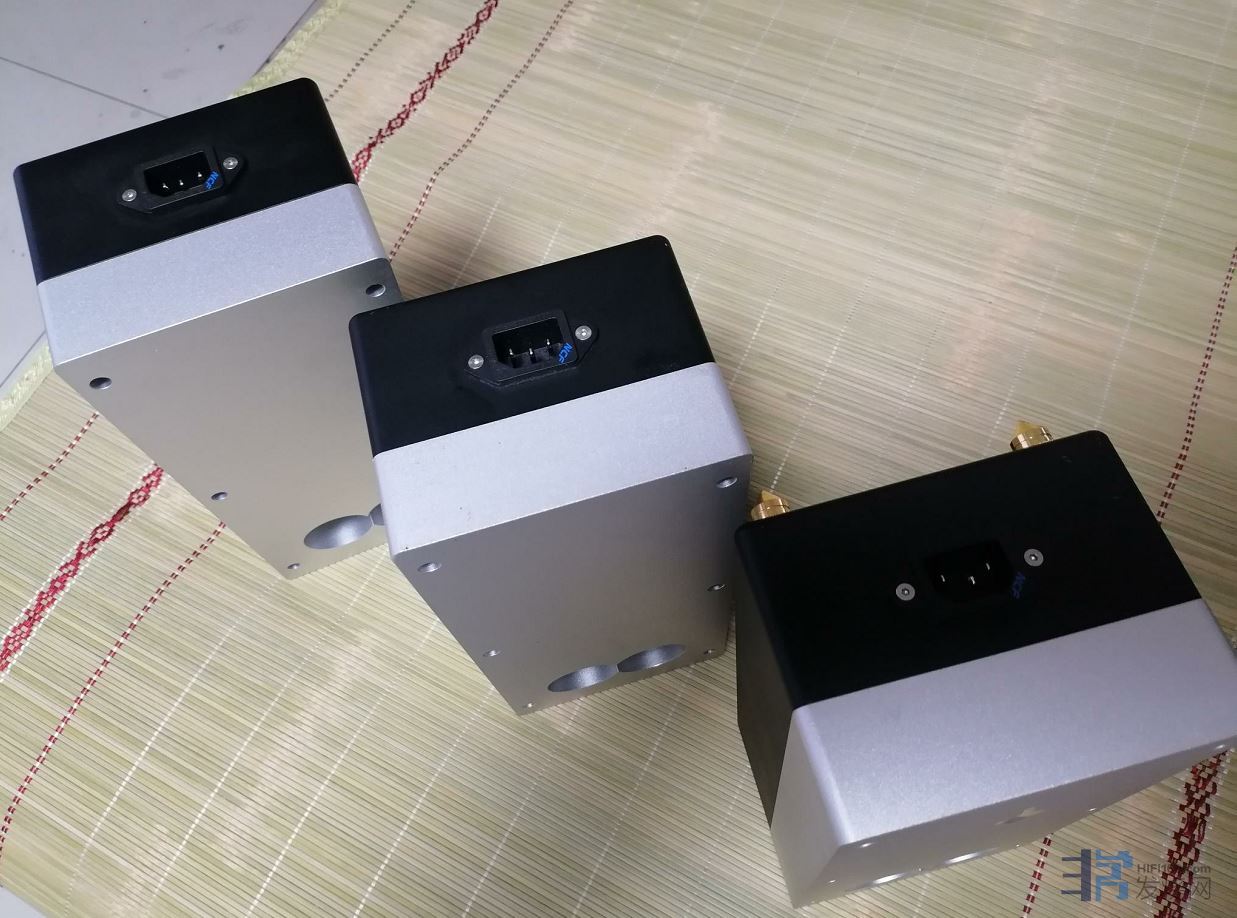

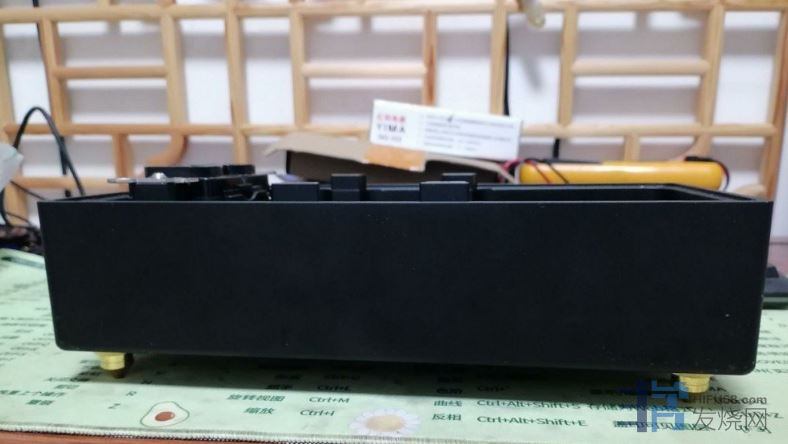

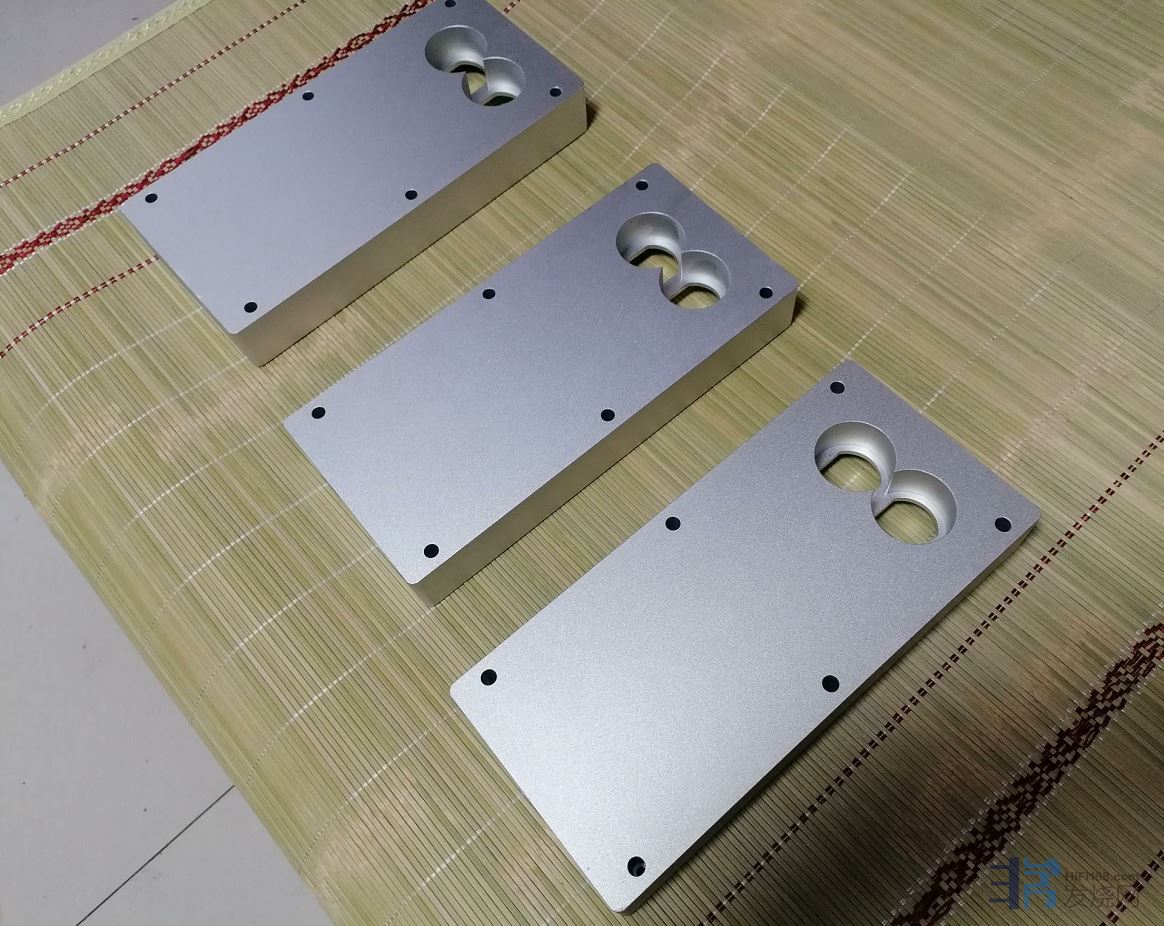

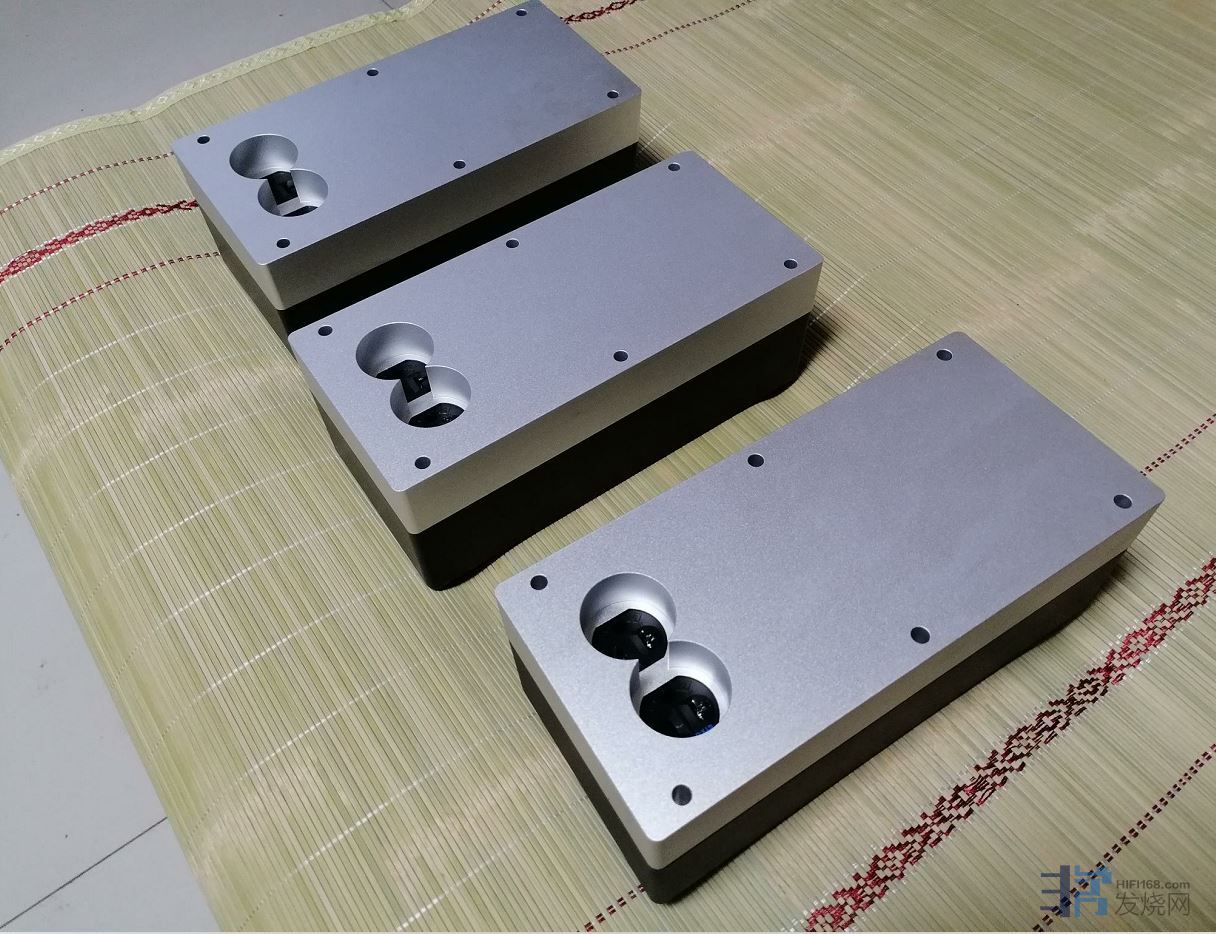

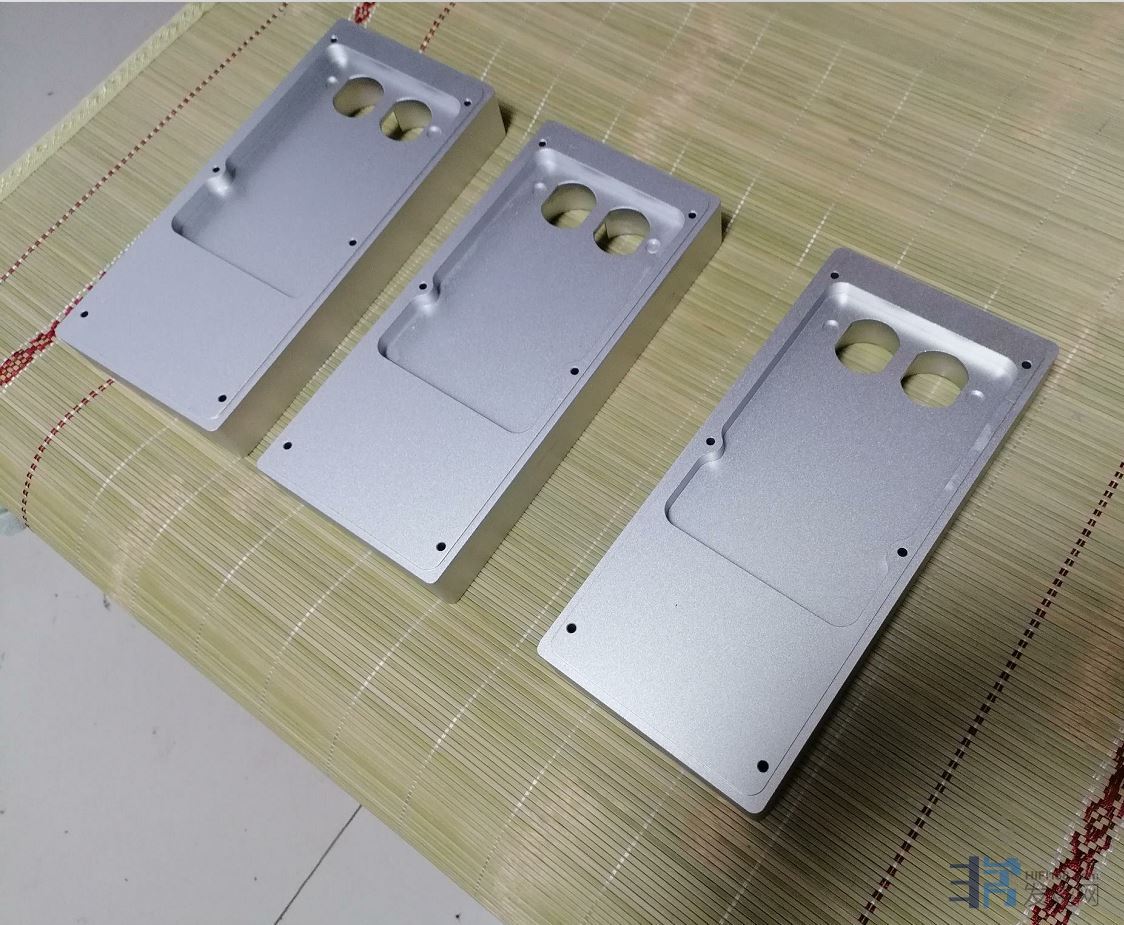

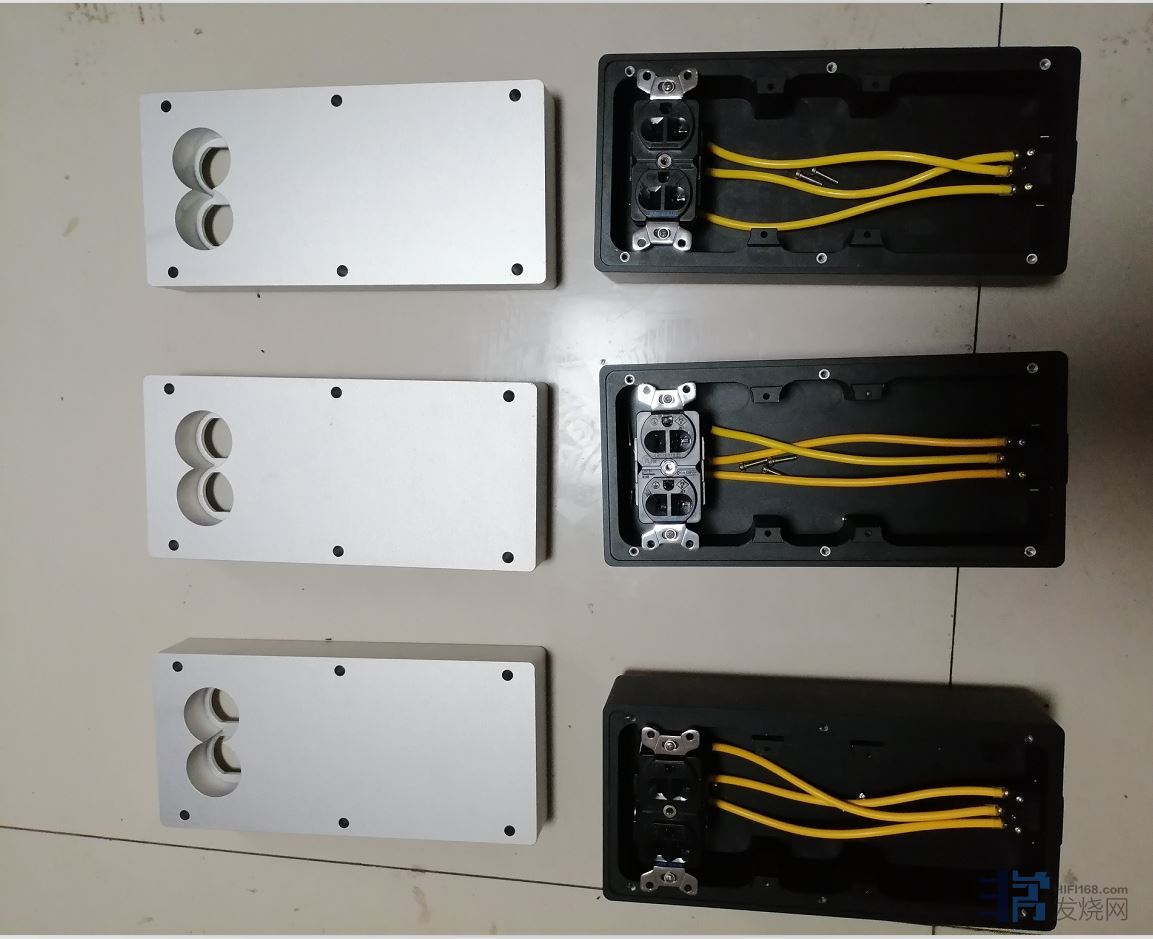

铝合金插线板  阳极氧化 + 喷砂亮银 表面处理作好了
TOP
泰山神龙
头像

  • 论坛博士后
  • 221
  • 5636
  • 2024-05-25
23#
t T

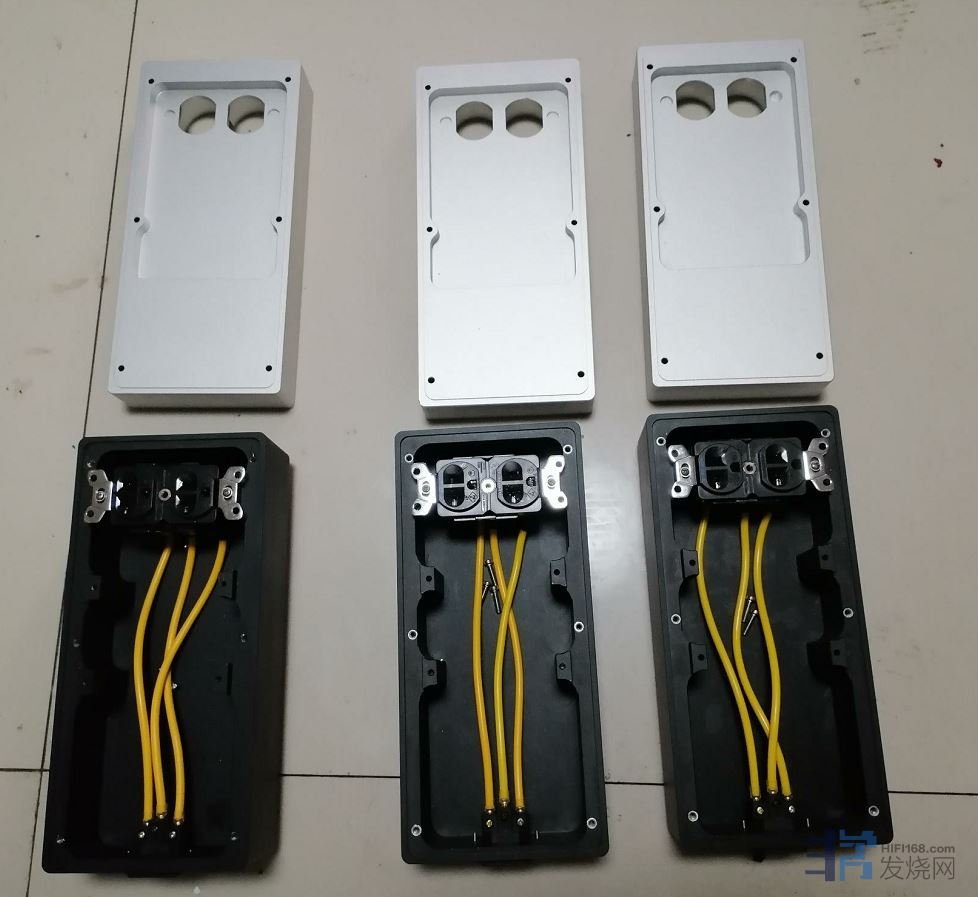

发表于 2024-07-09 21:48 |只看楼主


TOP
泰山神龙
头像

  • 论坛博士后
  • 221
  • 5636
  • 2024-05-25
24#
t T
发表于 2024-07-09 21:50 |只看楼主

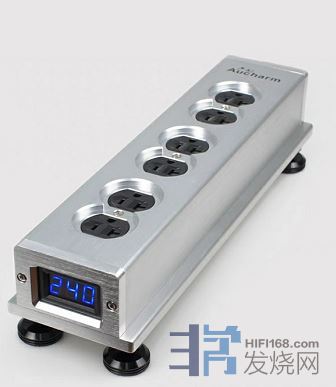

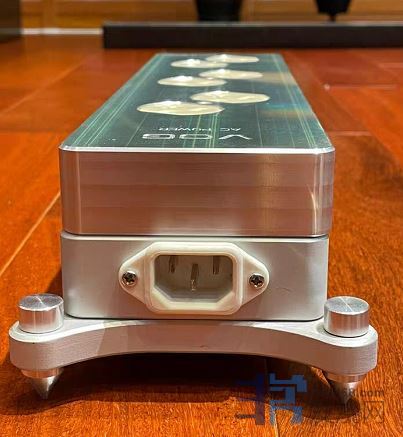

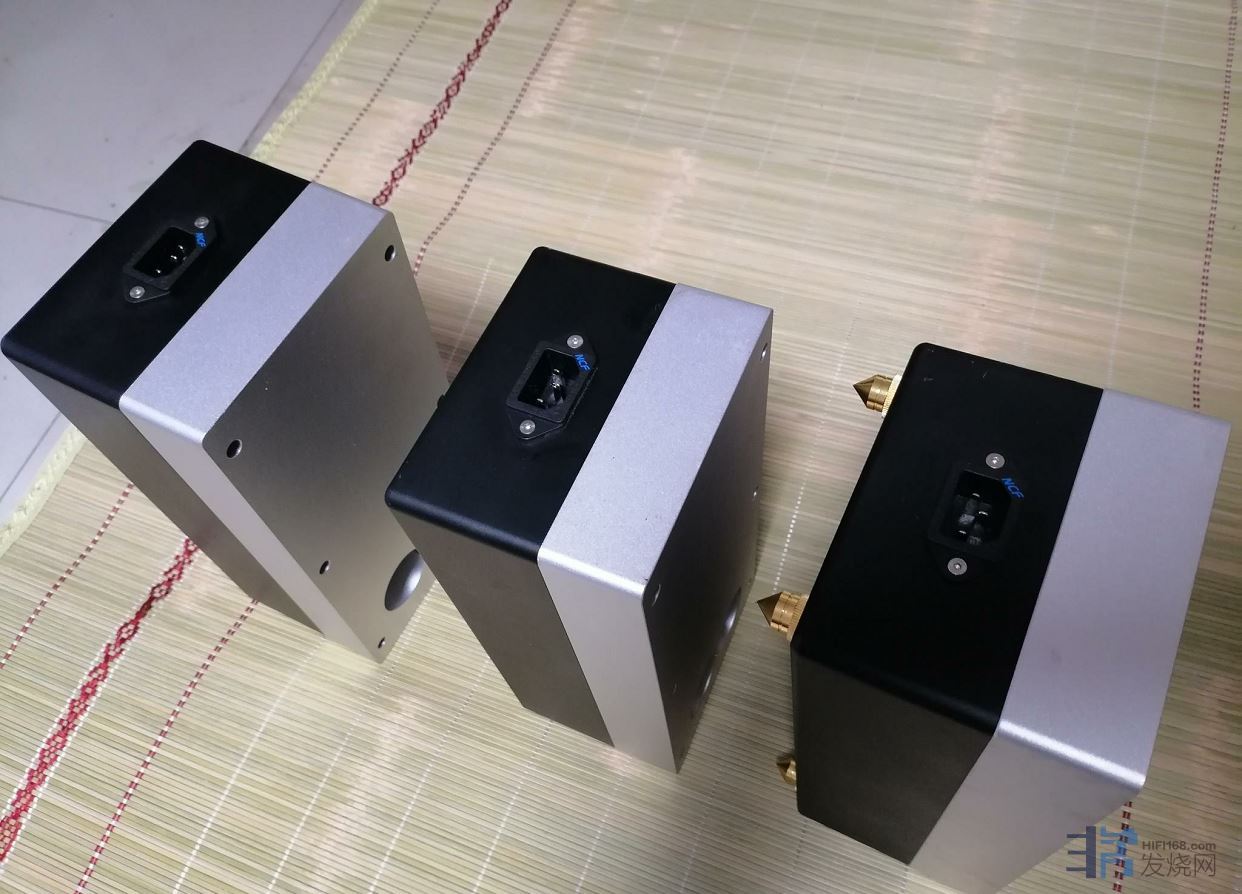

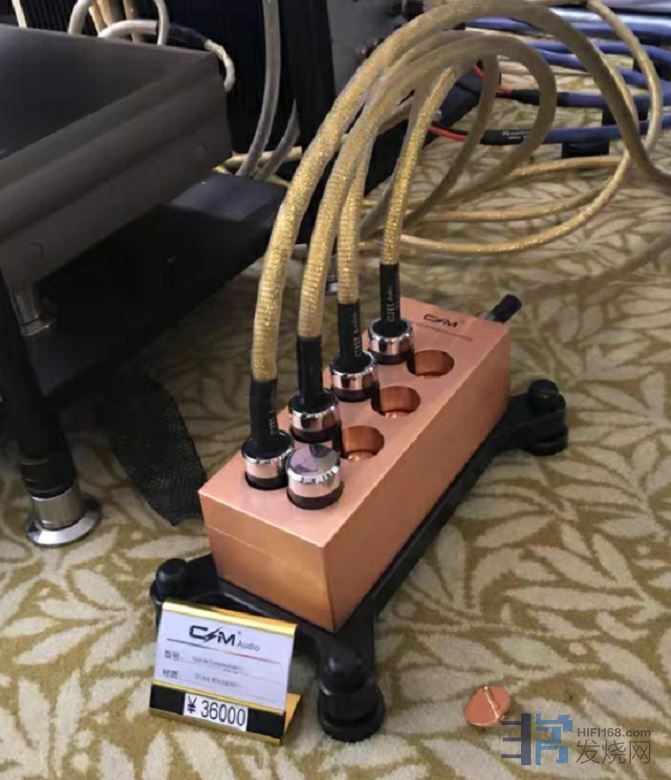

一直在看其他插线板的避震设计 这里大体 汇总了一下 其他产品的避震 设计（全部分析缺点与参考了优点）
TOP
泰山神龙
头像

  • 论坛博士后
  • 221
  • 5636
  • 2024-05-25
25#
t T
发表于 2024-07-09 21:53 |只看楼主

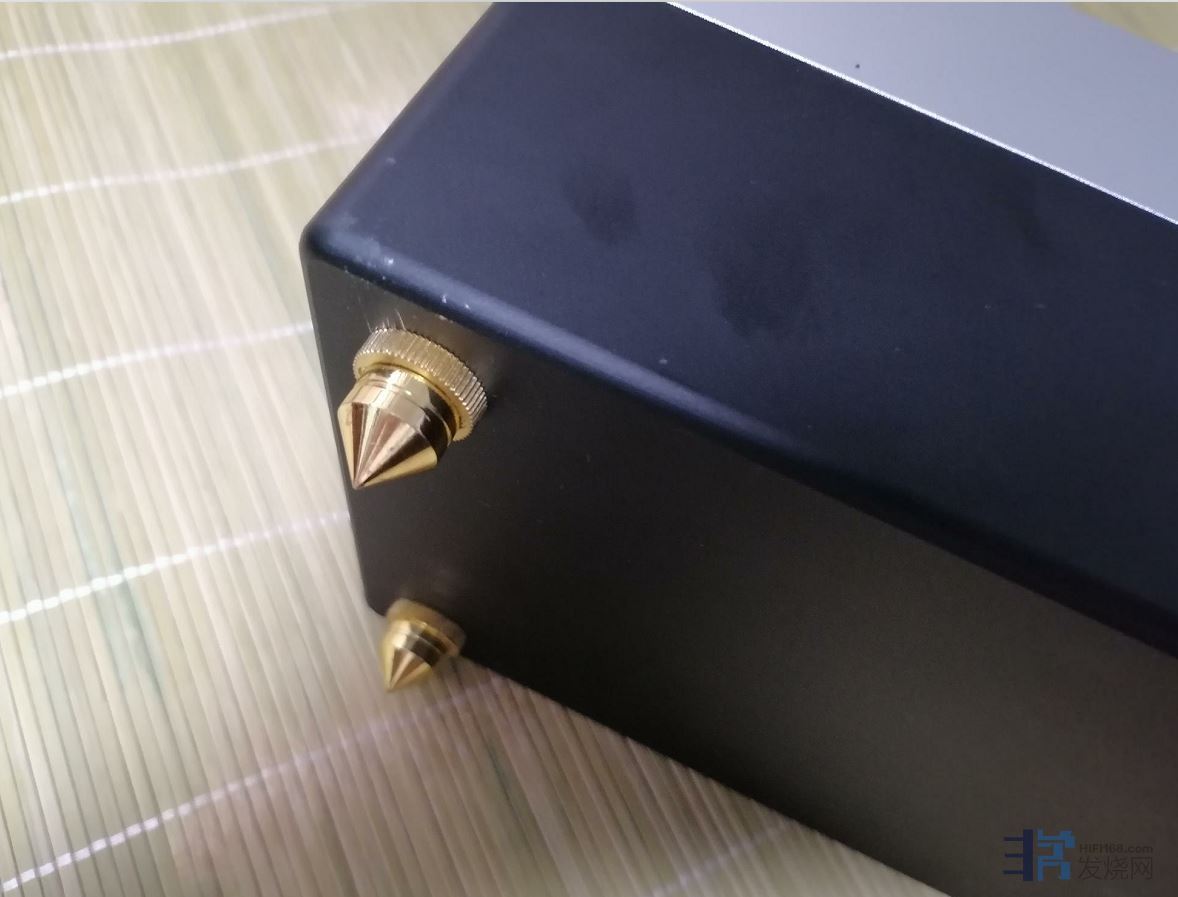

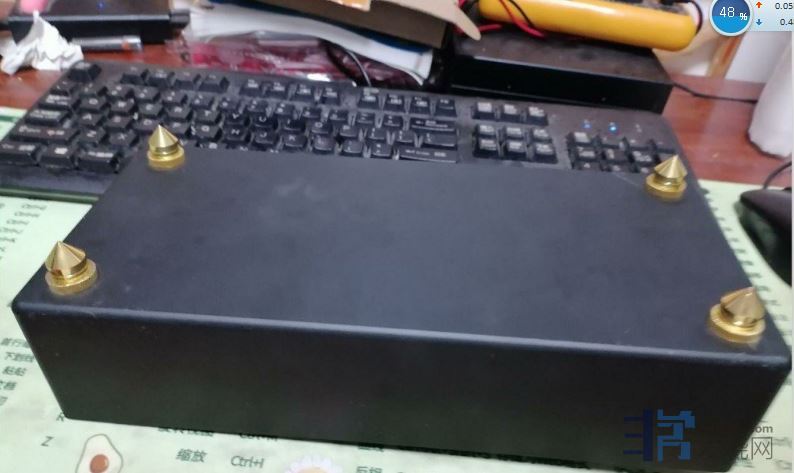

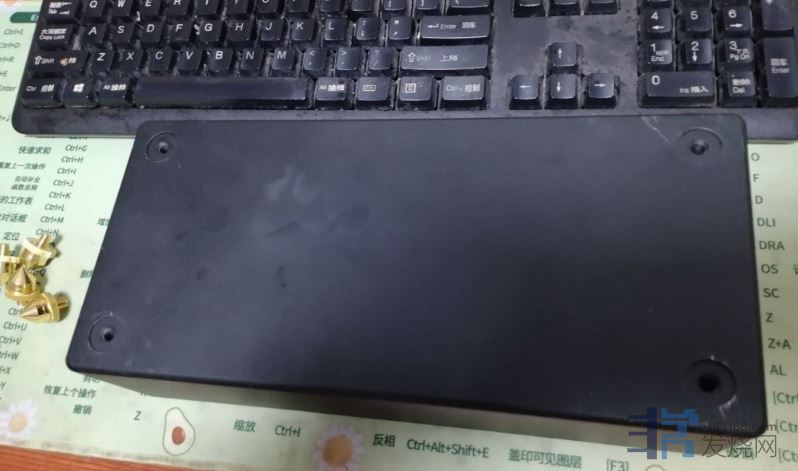

插线板的避震钉安装一下（这种避震钉可调长度 太短   地面不平度   找平衡 相对较差）
TOP
泰山神龙
头像

  • 论坛博士后
  • 221
  • 5636
  • 2024-05-25
26#
t T
发表于 2024-07-09 21:56 |只看楼主

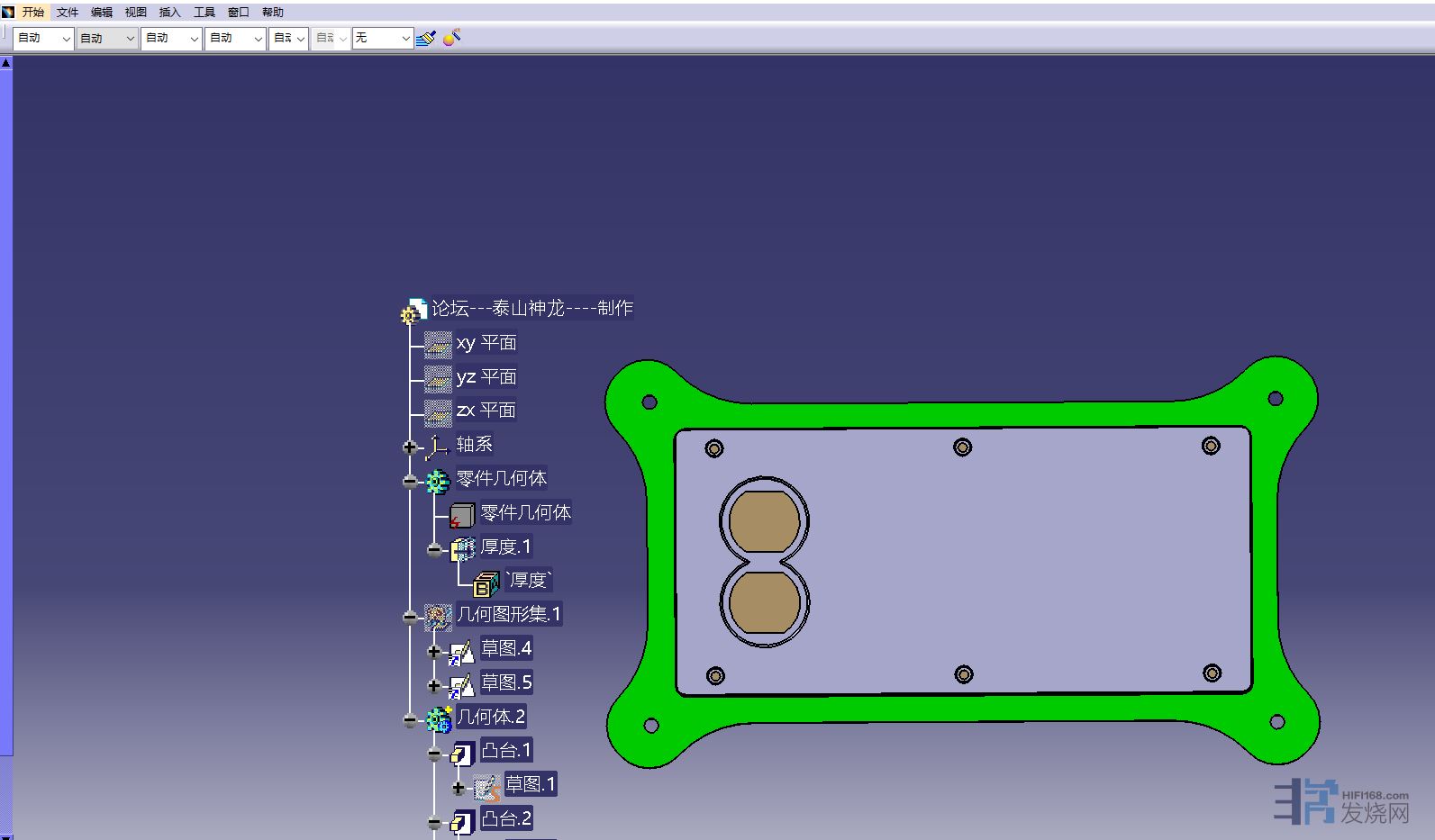

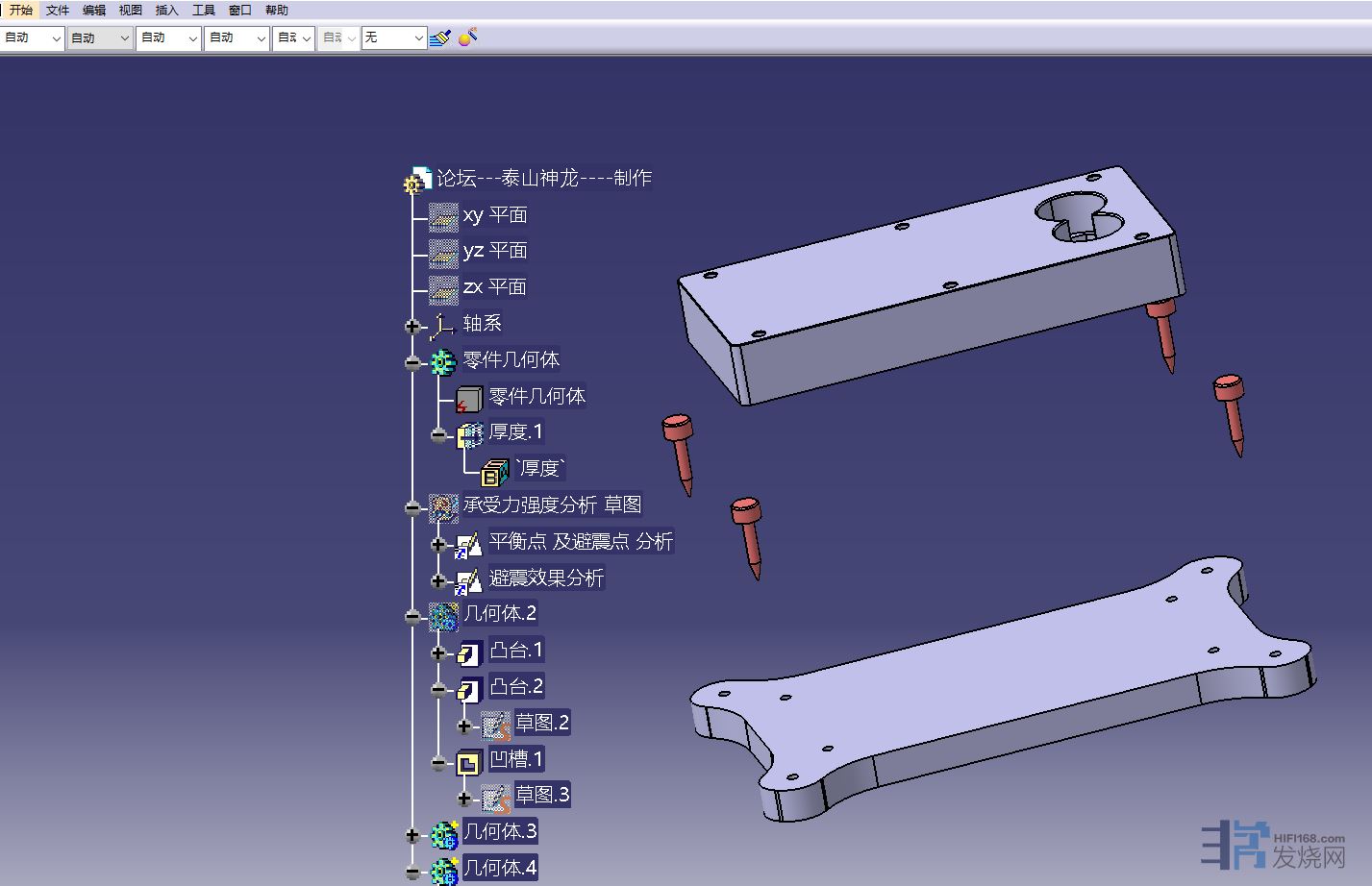

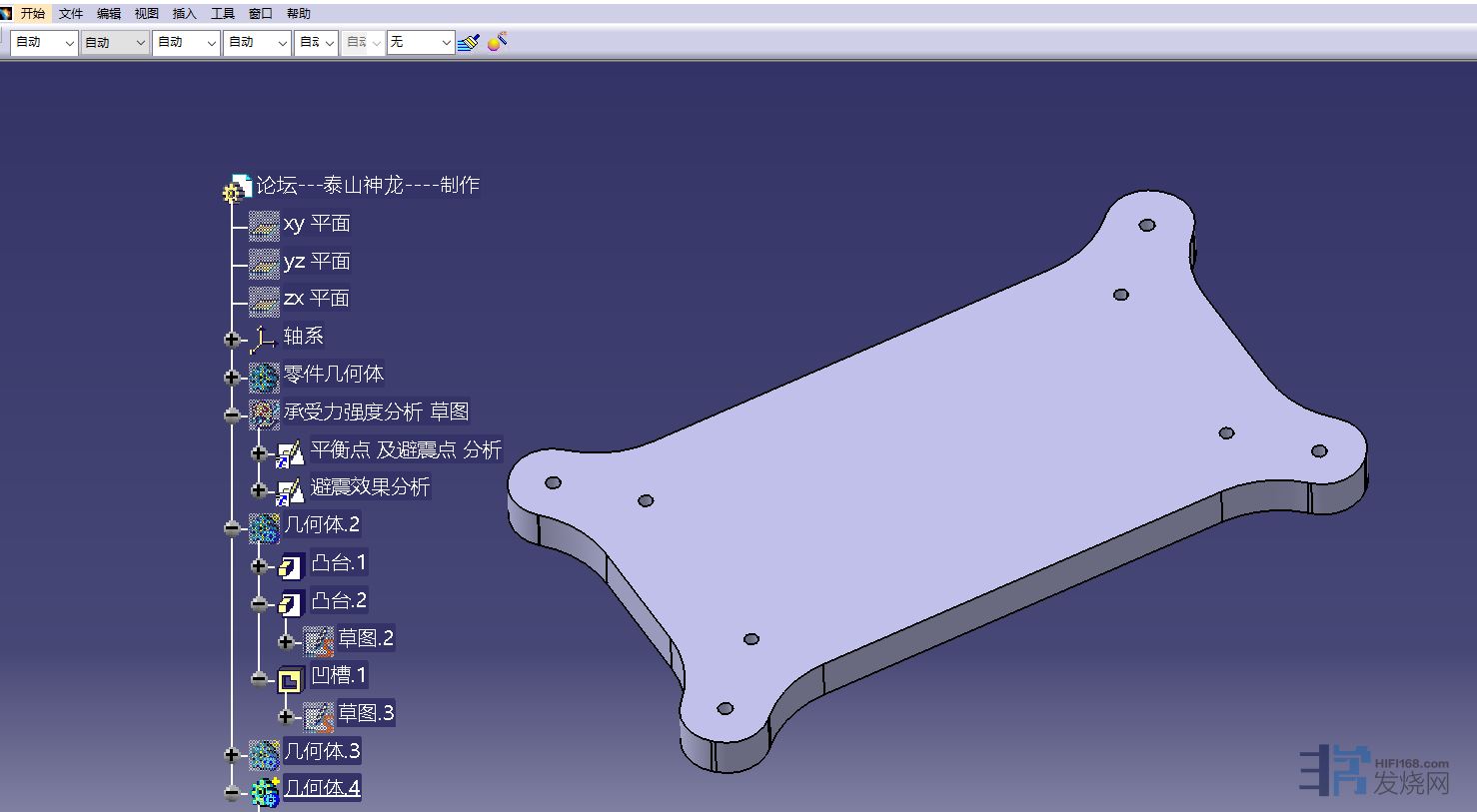

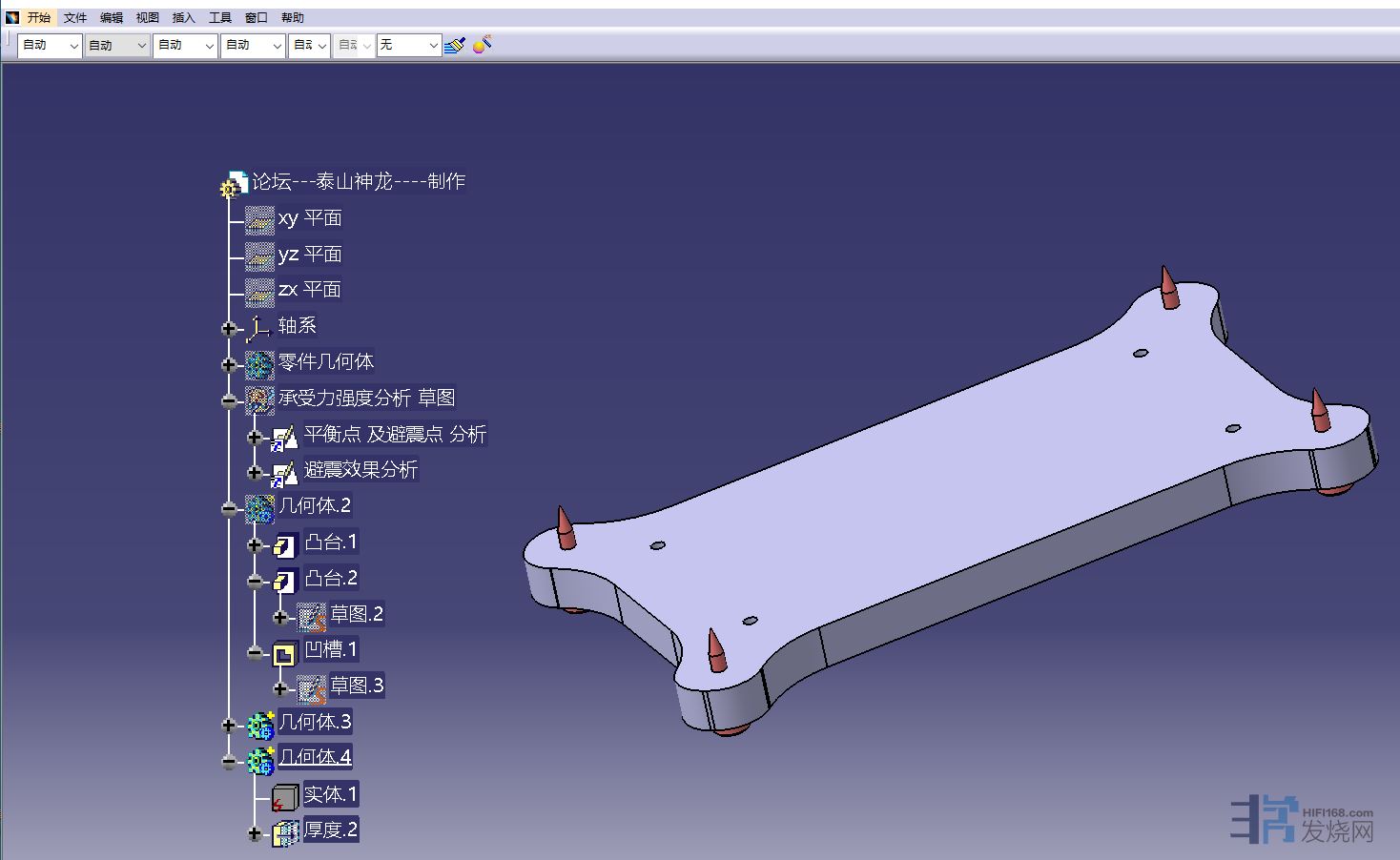

决定重新设计一个安装避震顶的垫板 （看了一上述插线板避震钉的实际产品 借鉴了一下）

开始初步3D造型设计





爆炸一下  检查一下
TOP
泰山神龙
头像

  • 论坛博士后
  • 221
  • 5636
  • 2024-05-25
27#
t T
发表于 2024-07-09 21:59 |只看楼主

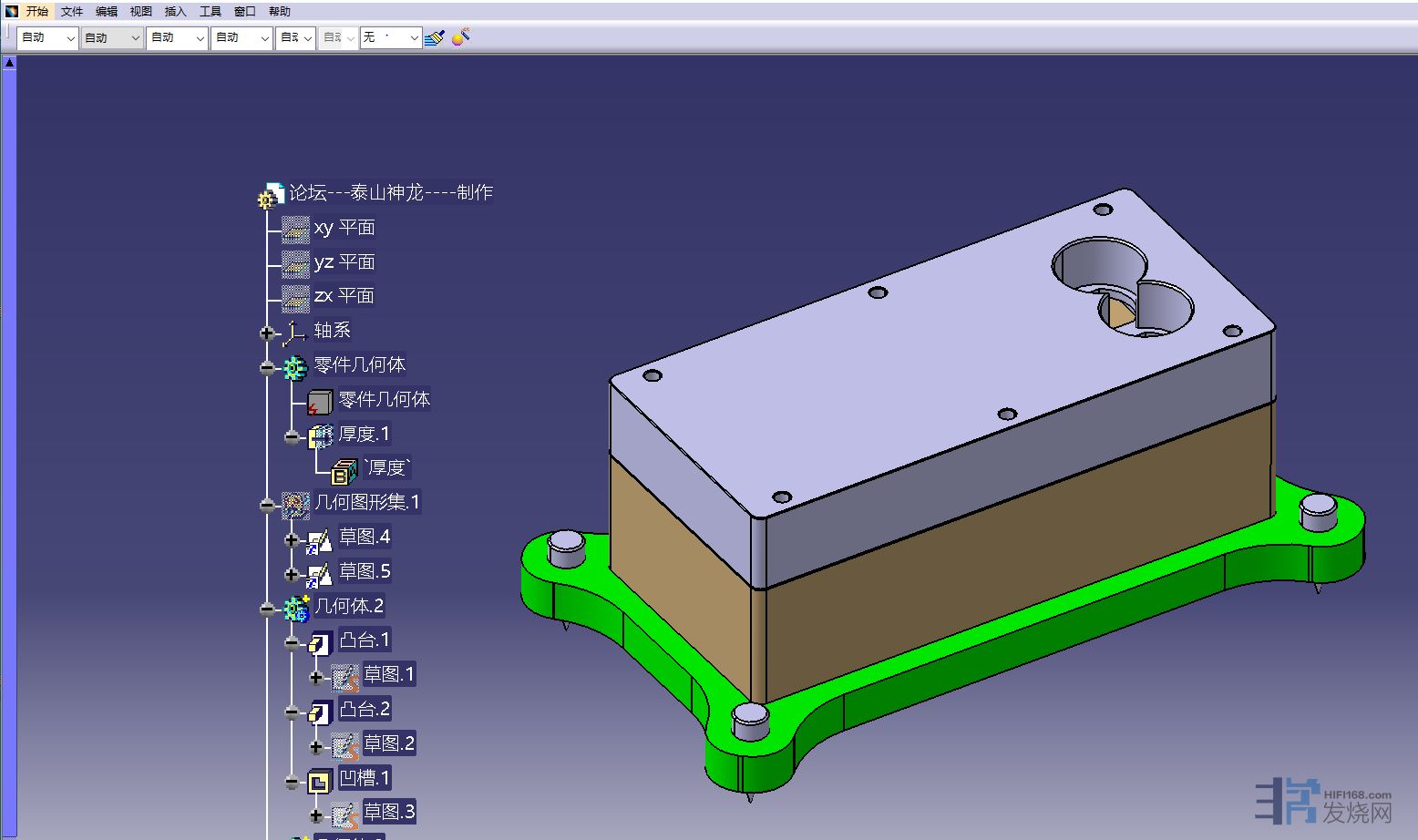

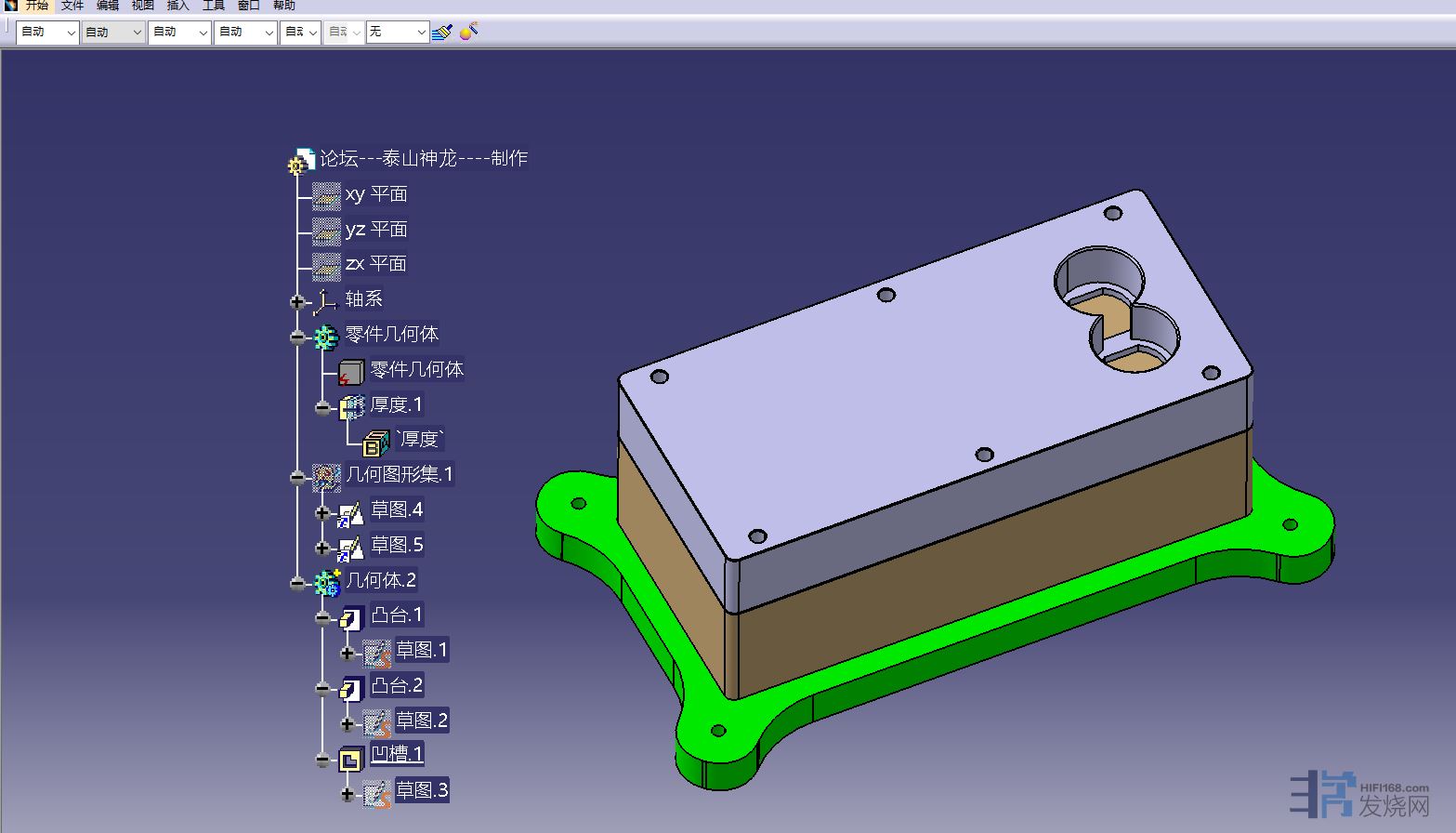

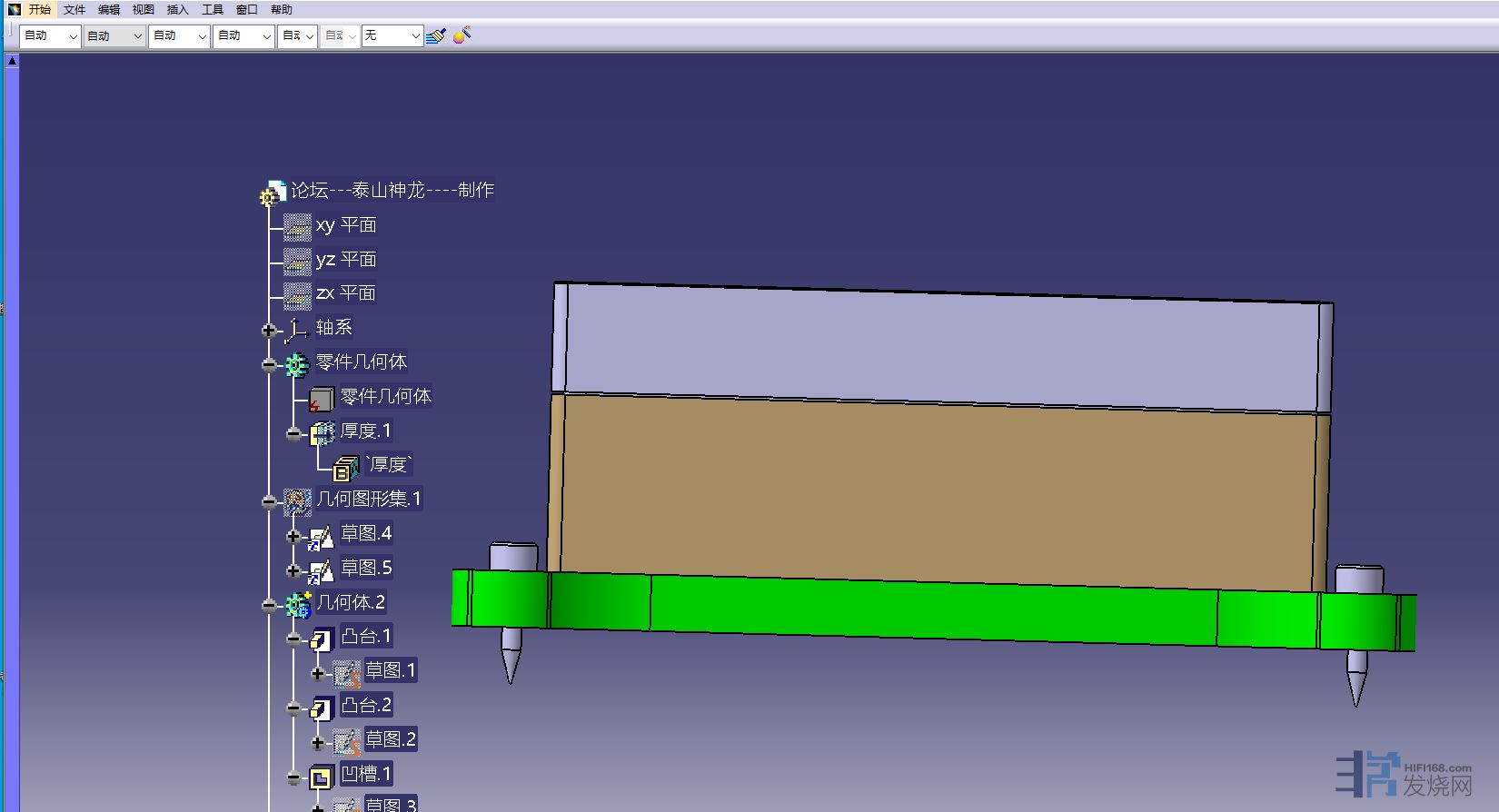

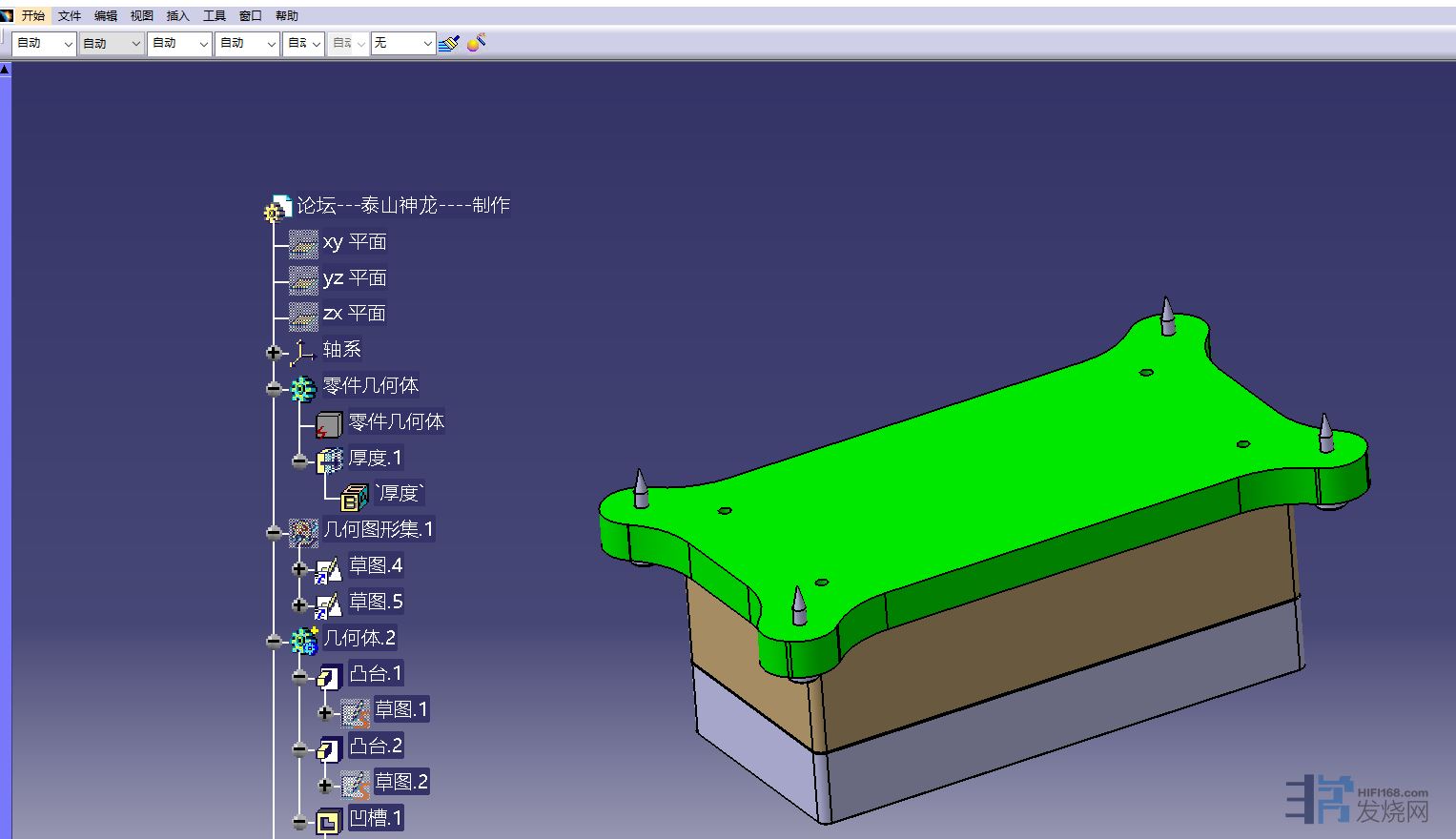

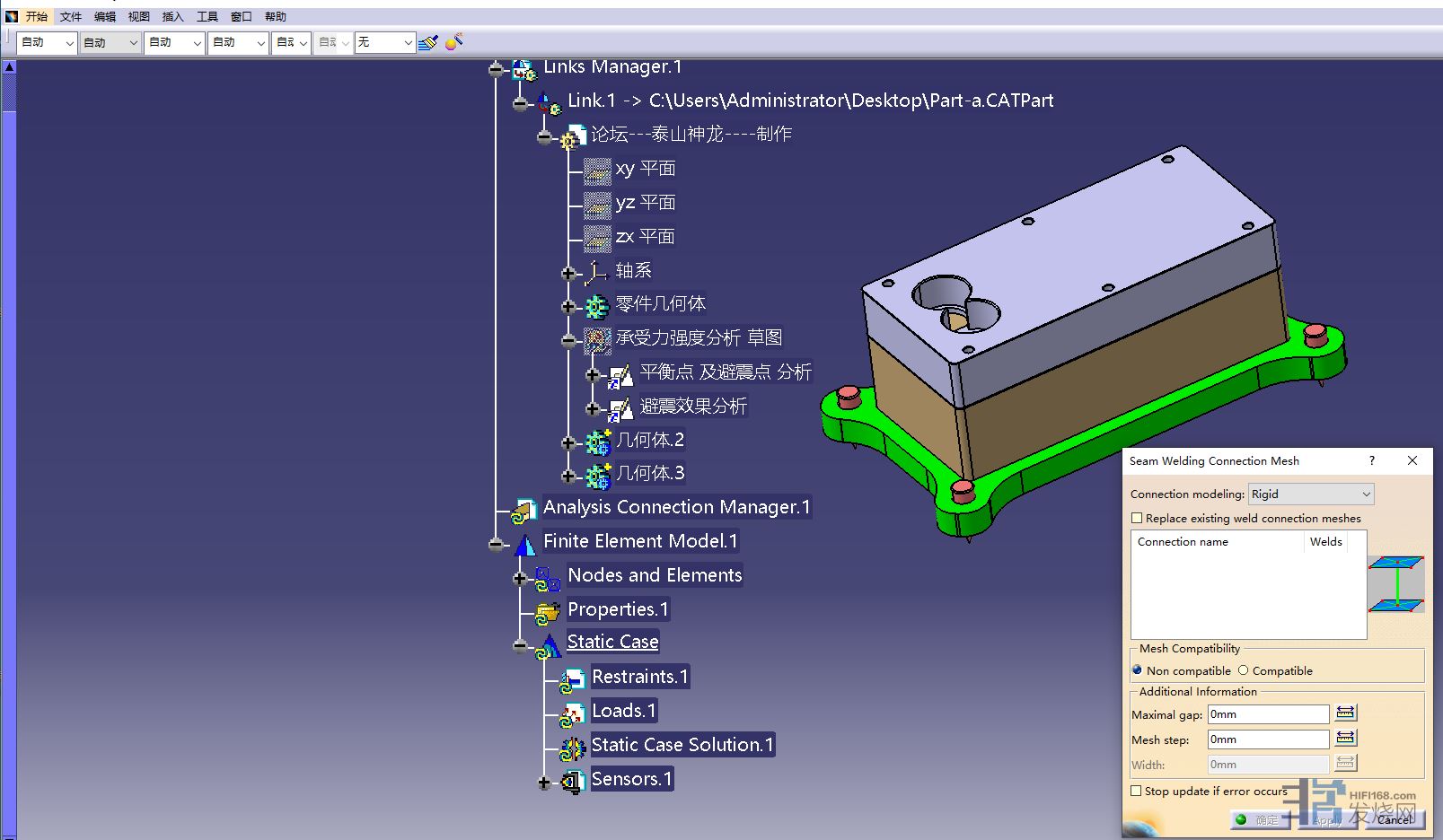

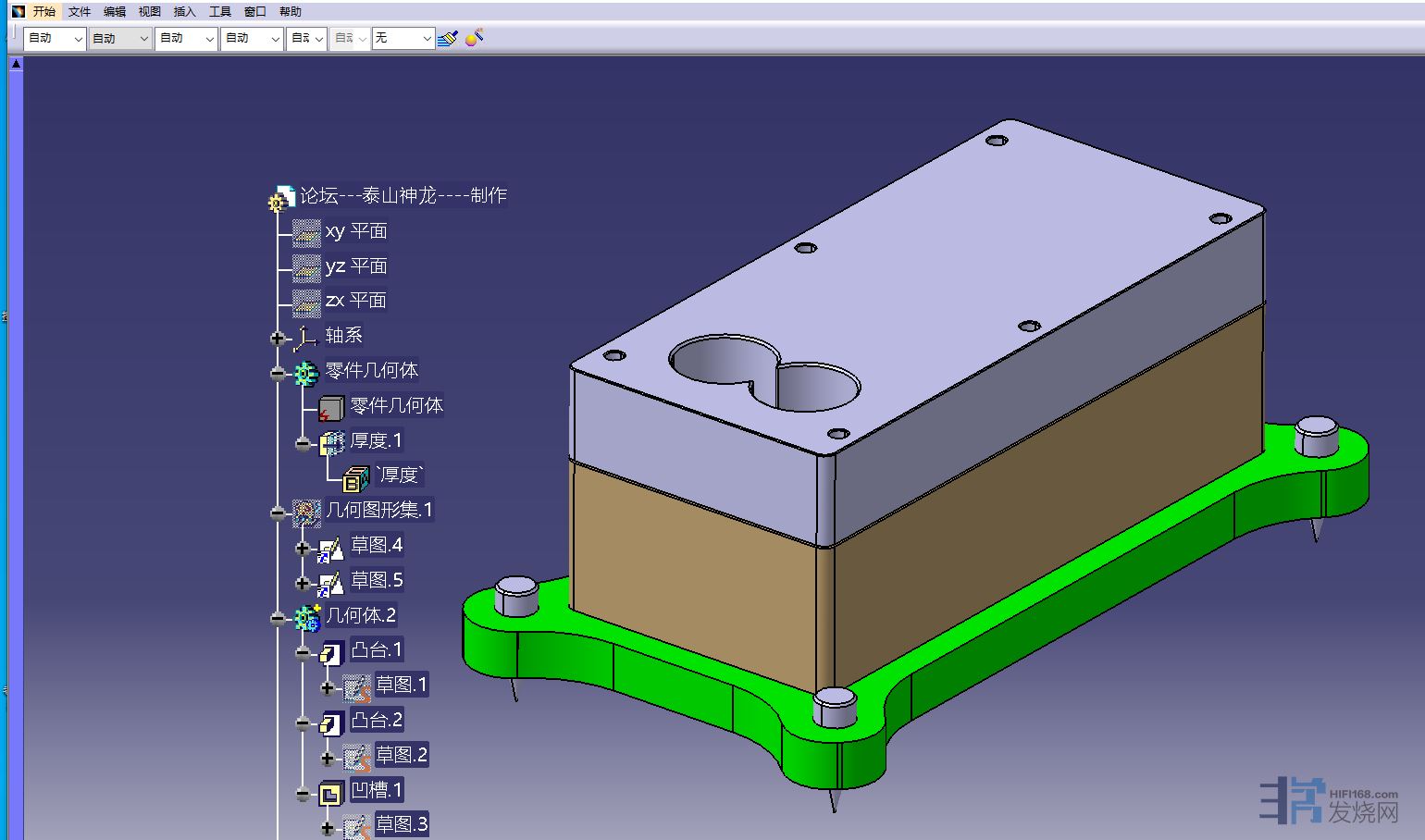

进行3D装配
TOP
泰山神龙
头像

  • 论坛博士后
  • 221
  • 5636
  • 2024-05-25
28#
t T
发表于 2024-07-09 22:00 |只看楼主

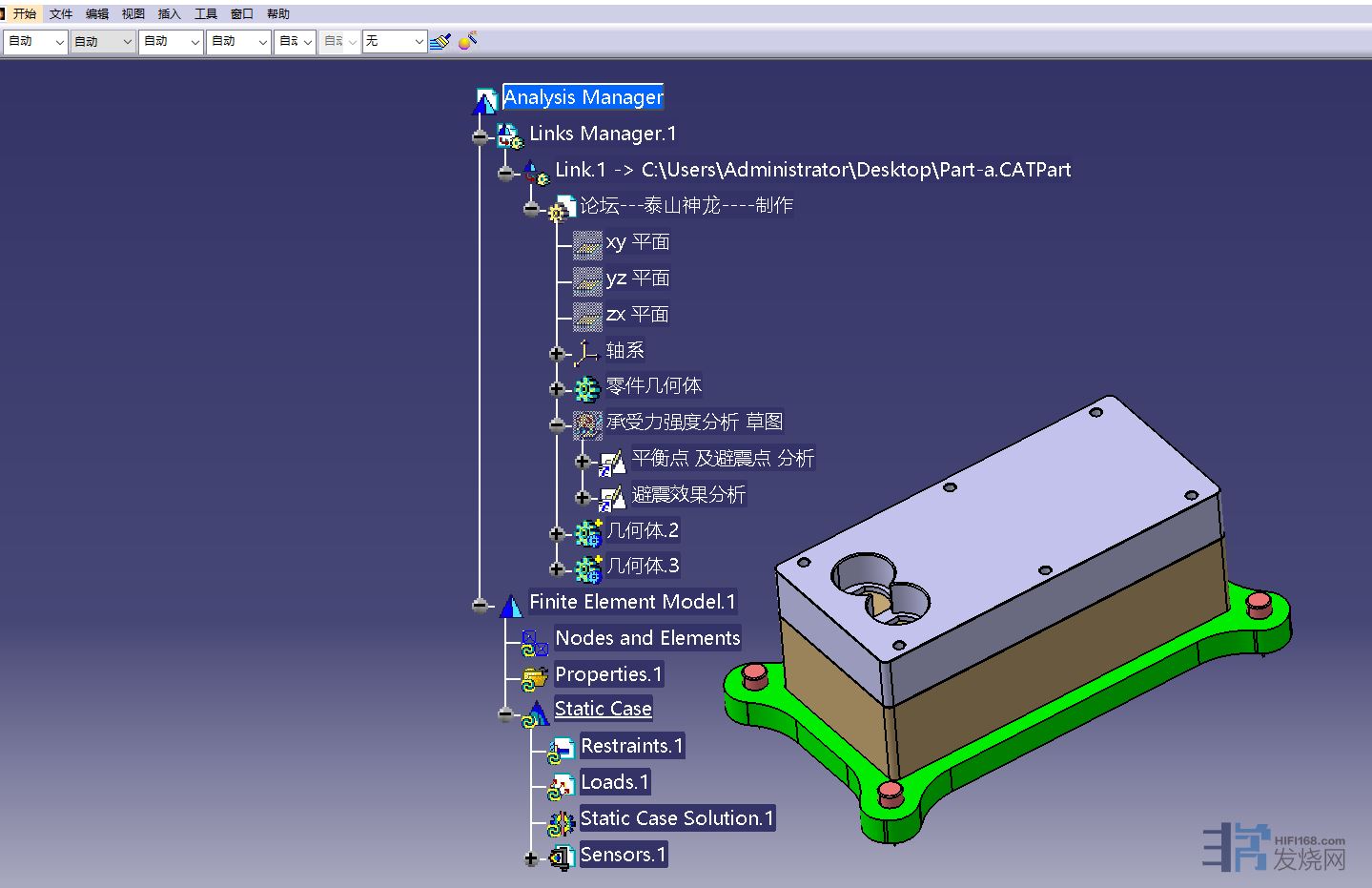

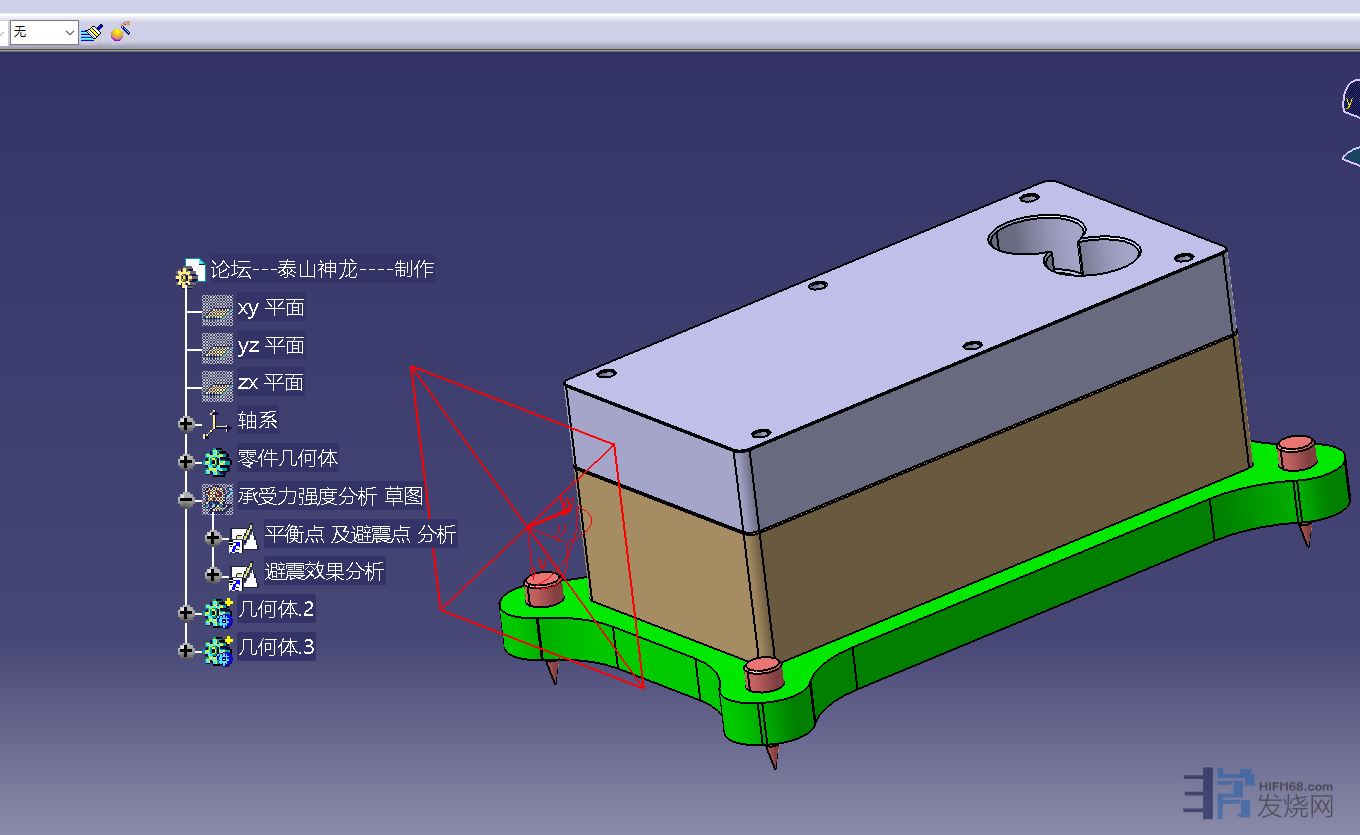

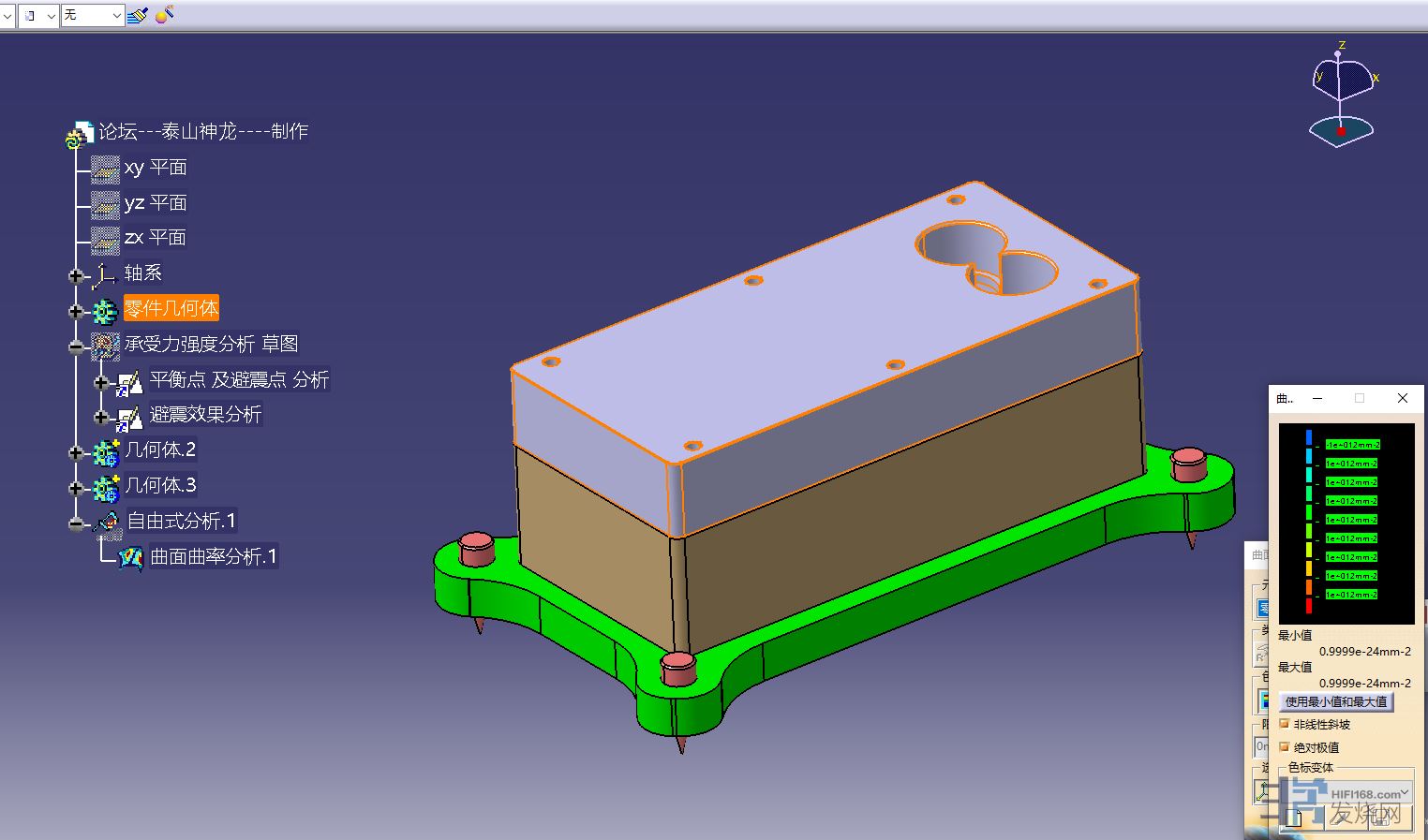

使用曲面曲率检查  同时分析一下避震效果
TOP
泰山神龙
头像

  • 论坛博士后
  • 221
  • 5636
  • 2024-05-25
29#
t T
发表于 2024-07-09 22:01 |只看楼主

好吧 今天开始加工 设计出来的插线板 避震板
TOP
泰山神龙
头像

  • 论坛博士后
  • 221
  • 5636
  • 2024-05-25
30#
t T
发表于 2024-07-09 22:06 |只看楼主

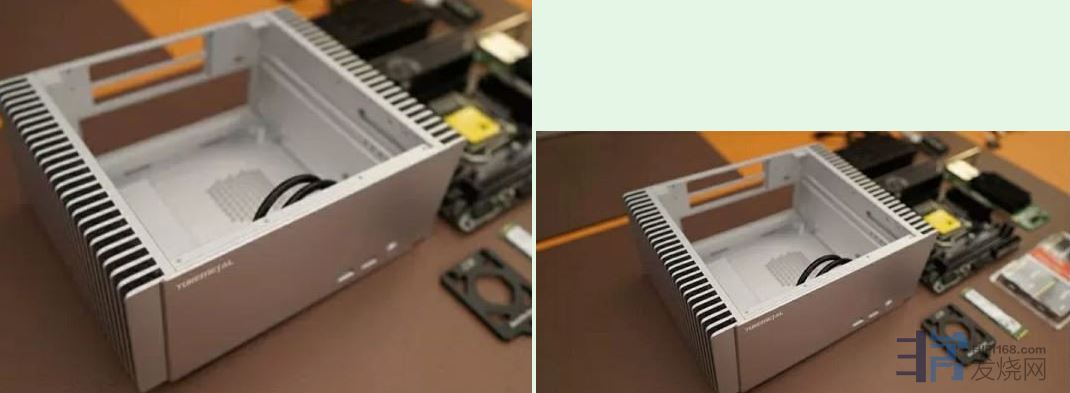

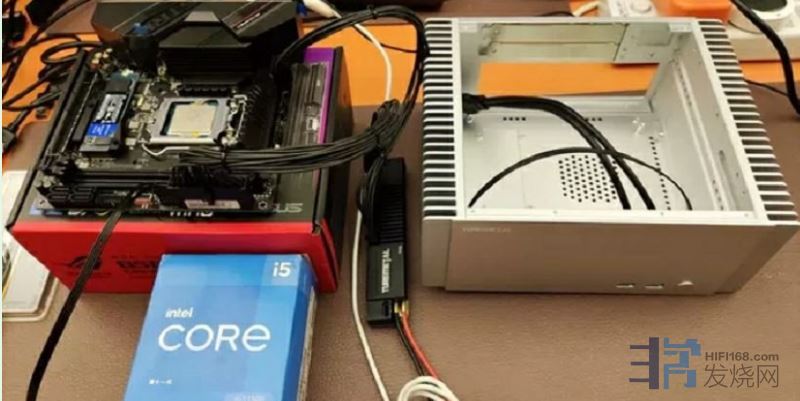

开始设计电脑机箱的时候    参考了这个图片的思路   也只是参考了 思路，

具体散热片里面的孔及厚度 与里面的布局就不一样了   我主要放BTX服务器大板与标准ATX大板，同时也放服务器电源与标准大电源  （图片上的都是ITX小版， 图片上不能安装标准ATX大板。）

个人对着图片 开始画图的 （3D图   前后用了差不多1小时左右）
TOP
