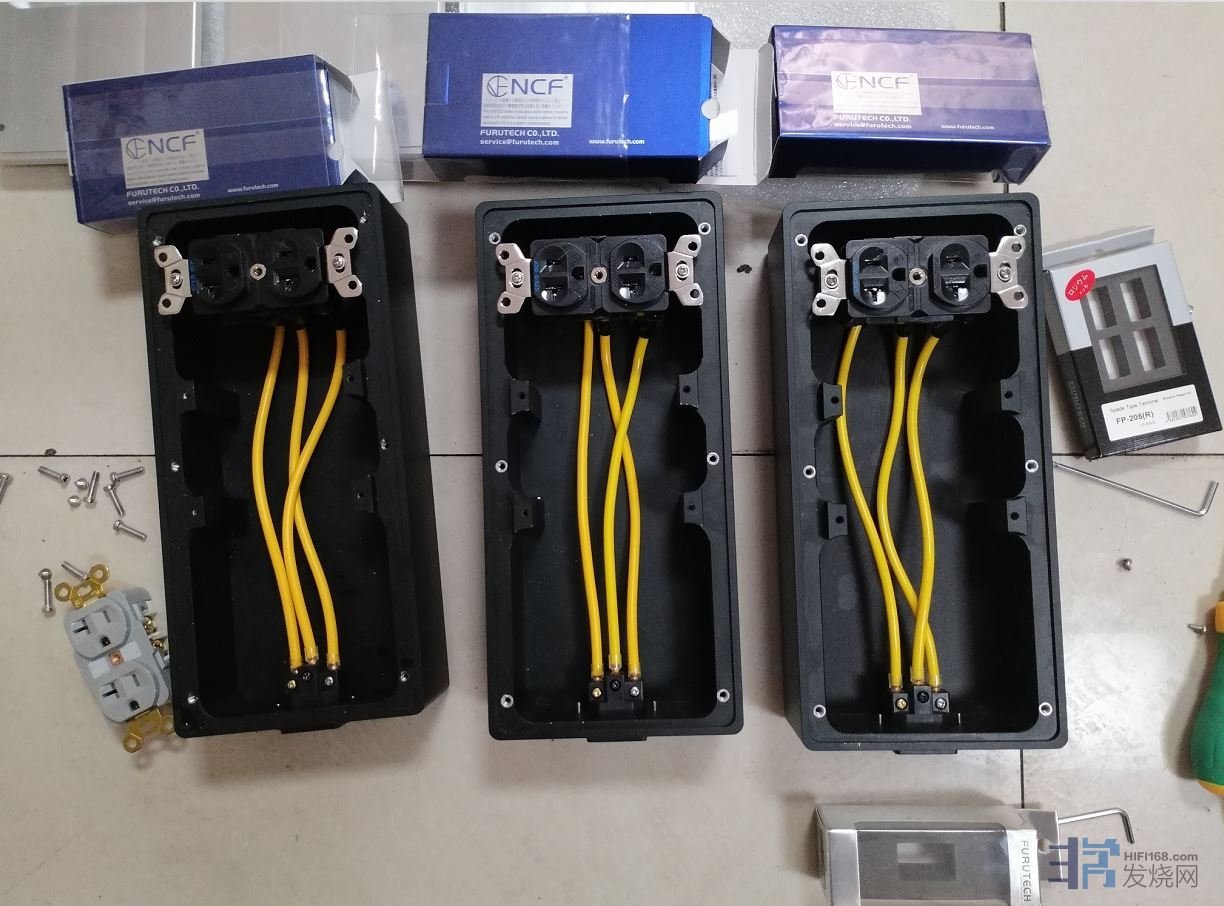

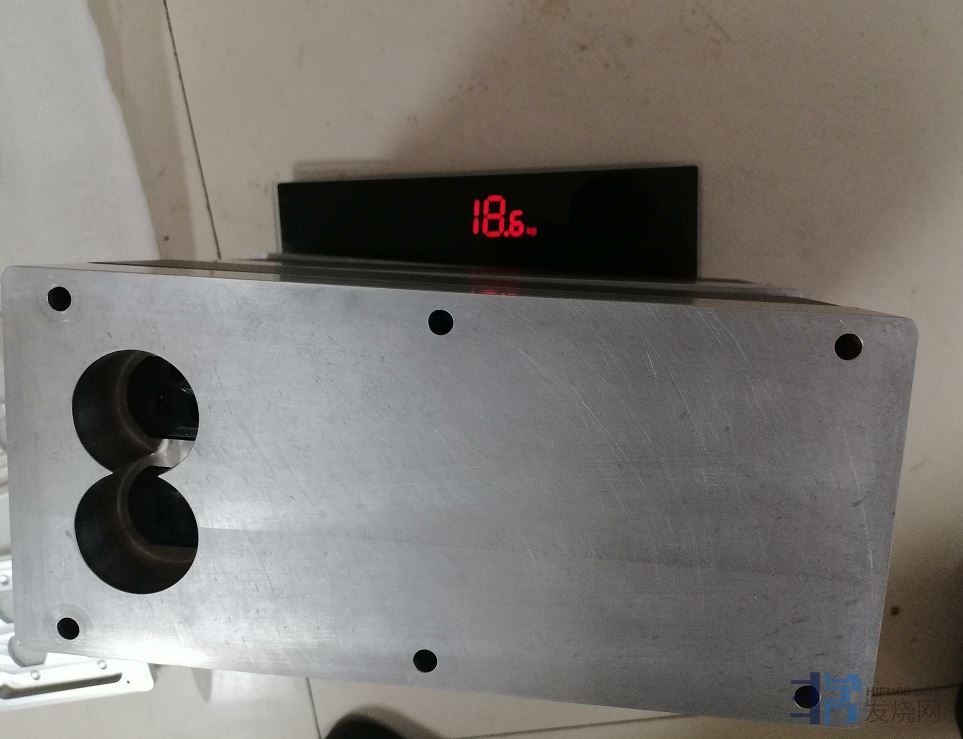

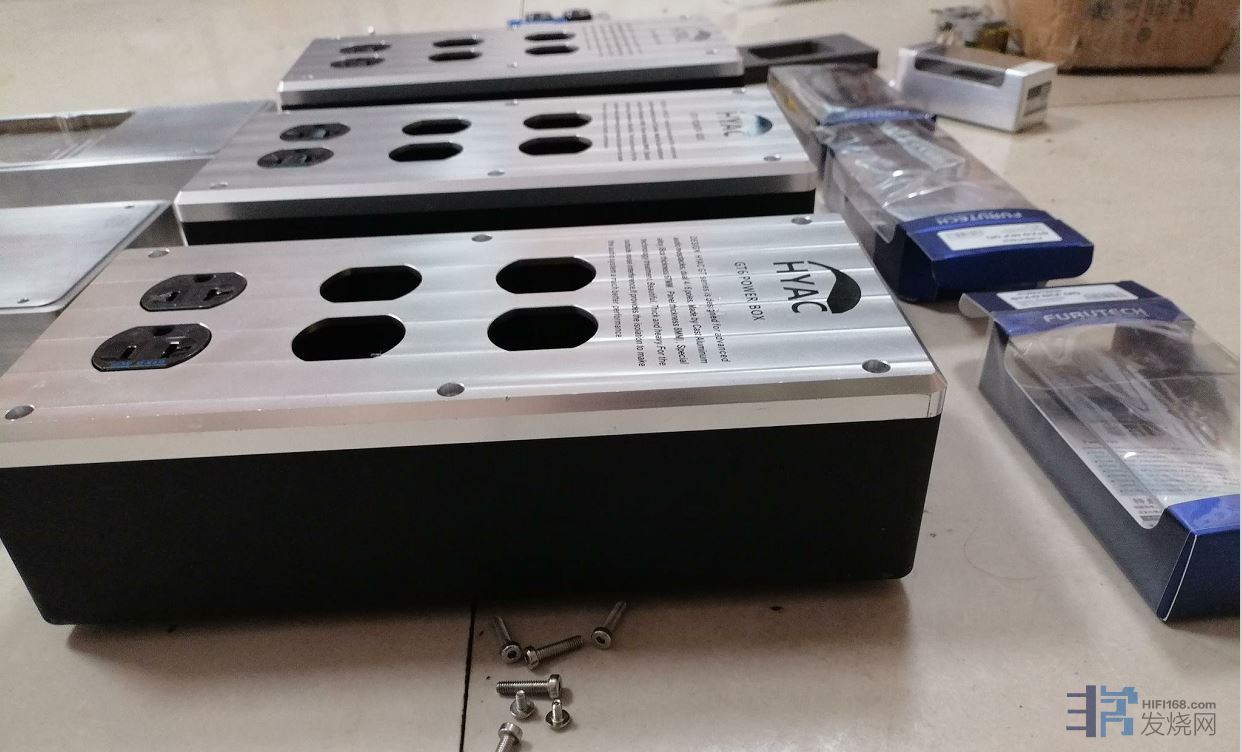

楼主:泰山神龙	插线板改善---自制插线板---（重25斤的超厚铝合金插芯板） [复制链接]

发送短消息 UID 372016 精华 0 查看公共资料搜索主题搜索帖子泰山神龙组别论坛博士后生日帖子202 积分5057 性别注册时间2024-05-25	21^# 字体大小: t T 发表于 2024-07-03 20:31 \|只看楼主目前正在设计整体被动散热PC机箱中。。。打造一款160斤重的箱体壁厚度为50毫米的铝合金机箱，正在设计中。。。。今天刚刚用了5分钟画了一个基本箱体的轮廓，还没有设计（散热槽）与没有设计通气孔只是一个基本箱体轮廓，后面的设计工作量比较大需要较长时间设计与构思。。。


	TOP

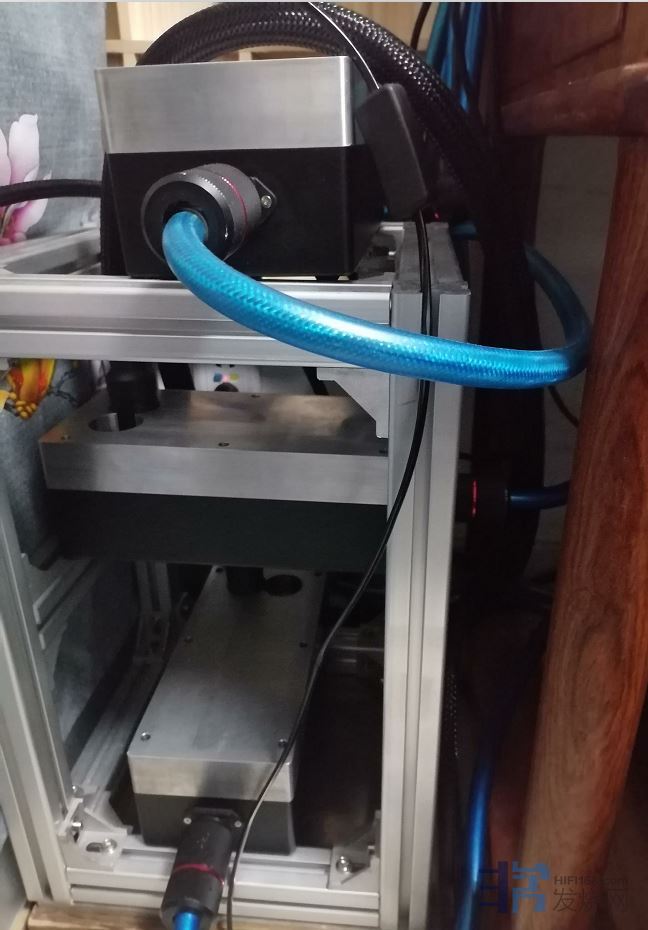

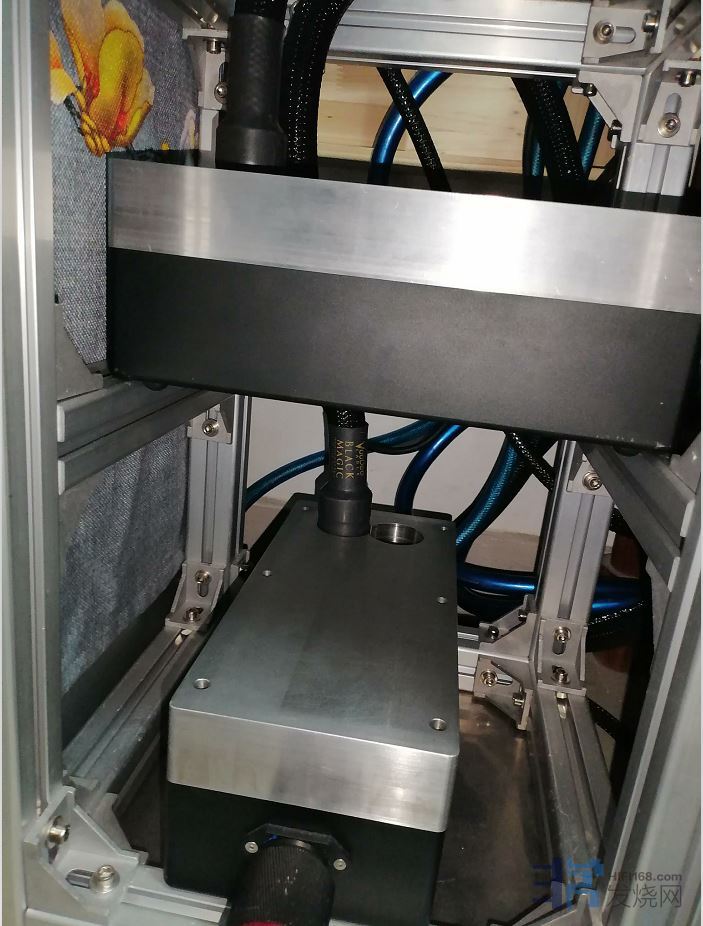

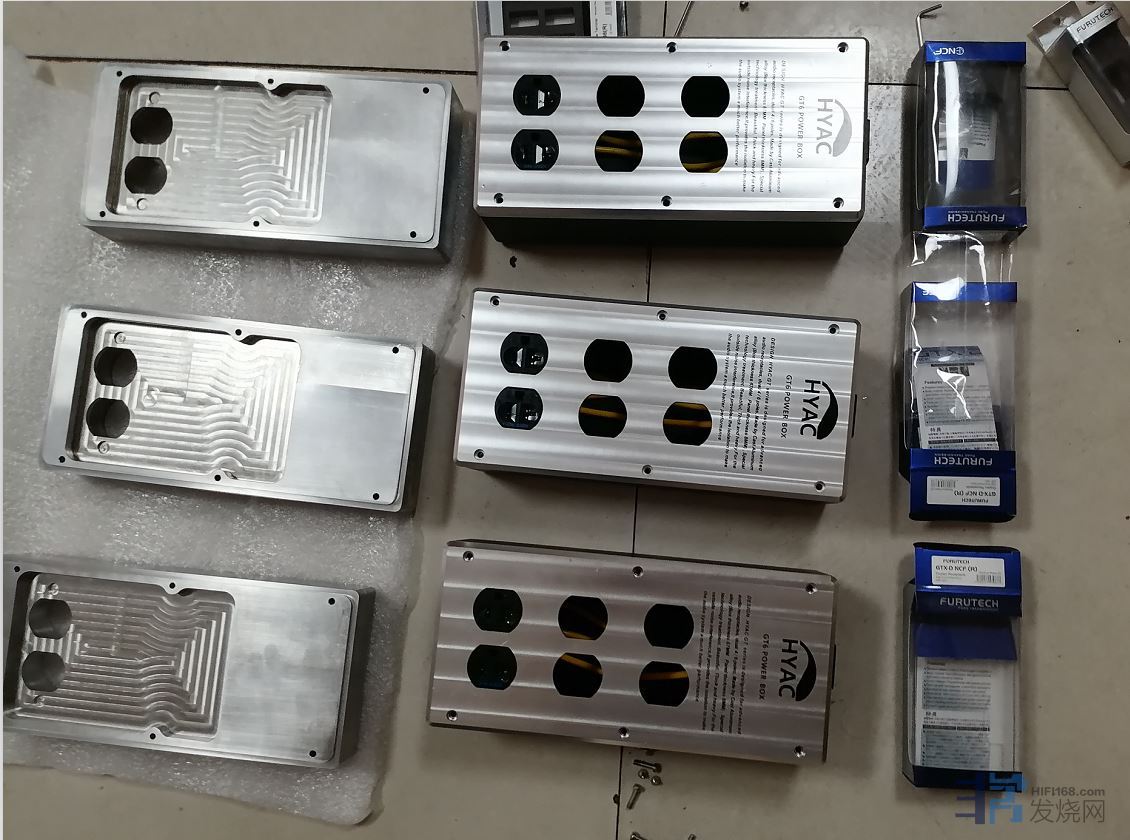

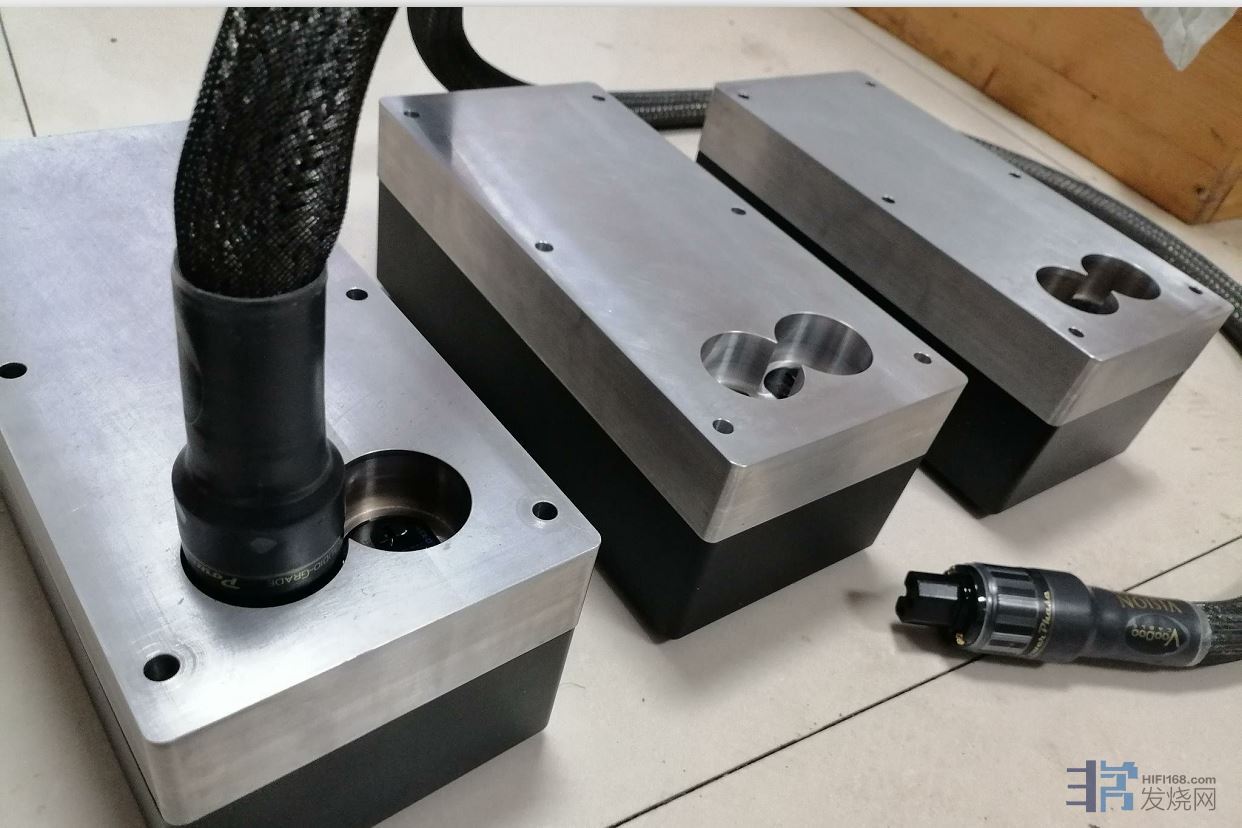

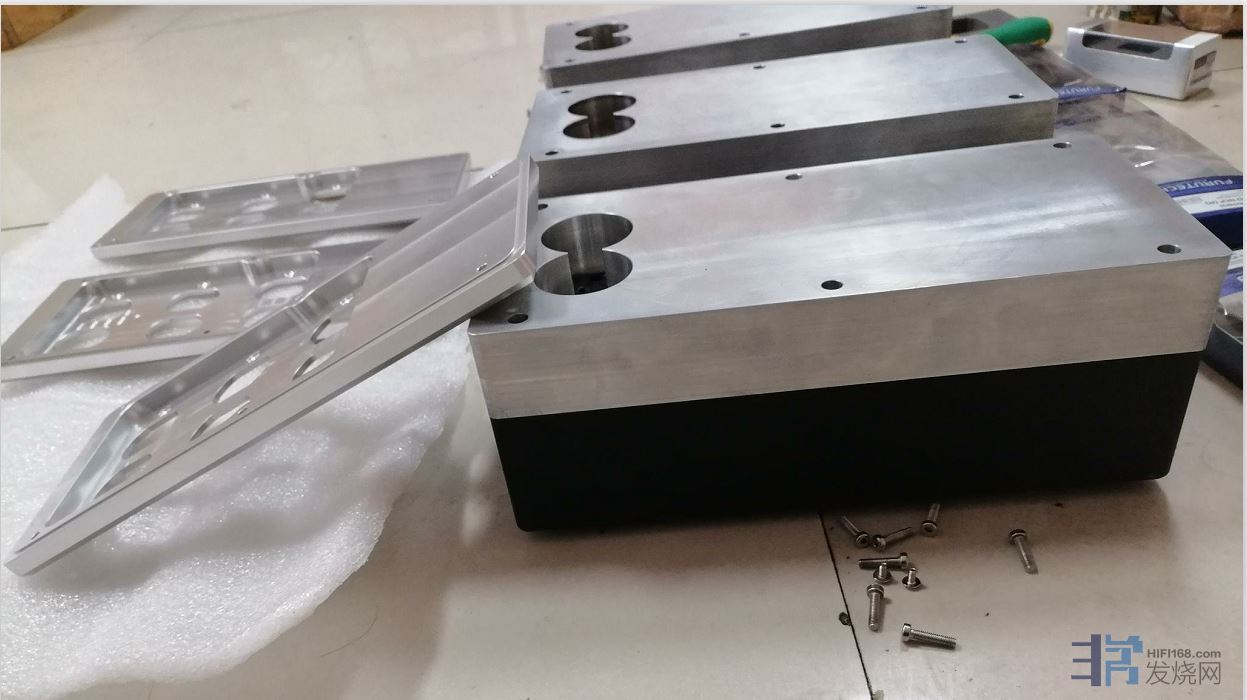

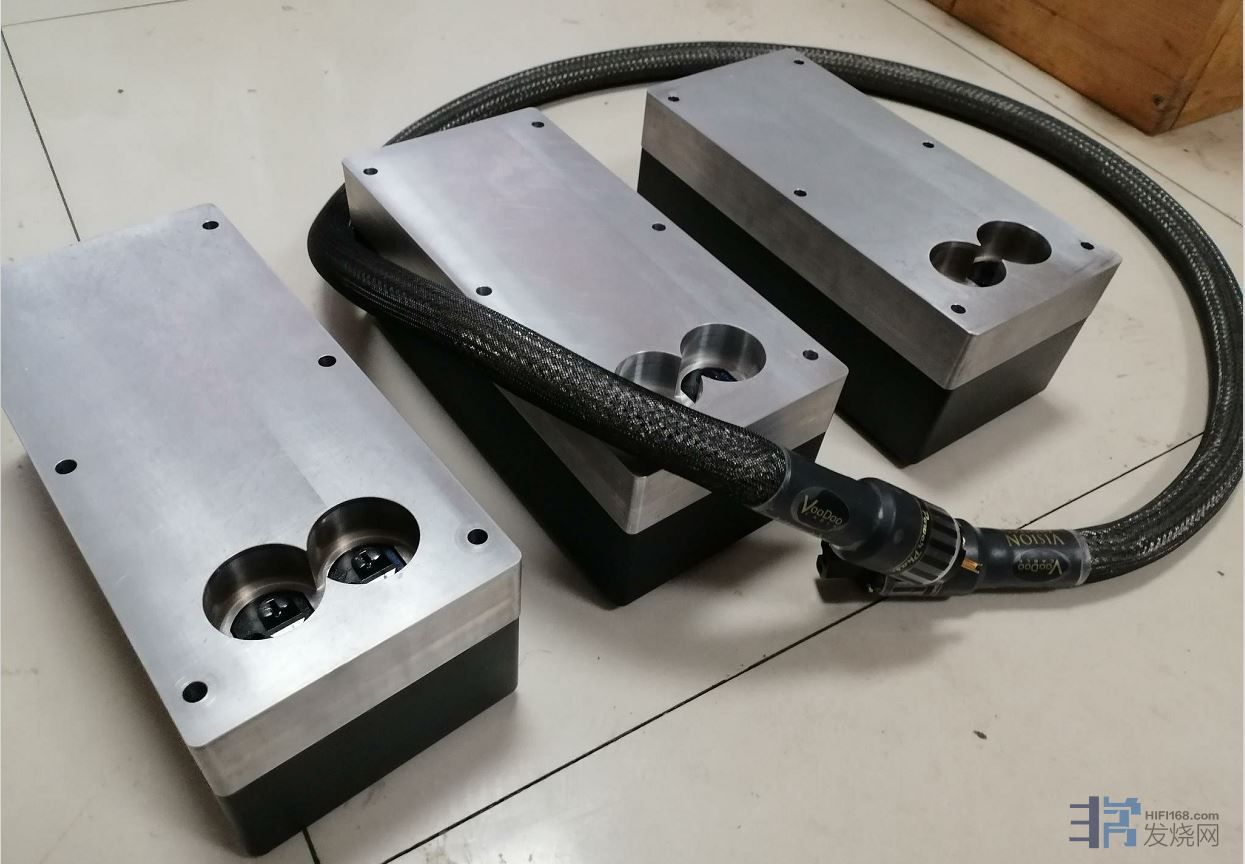

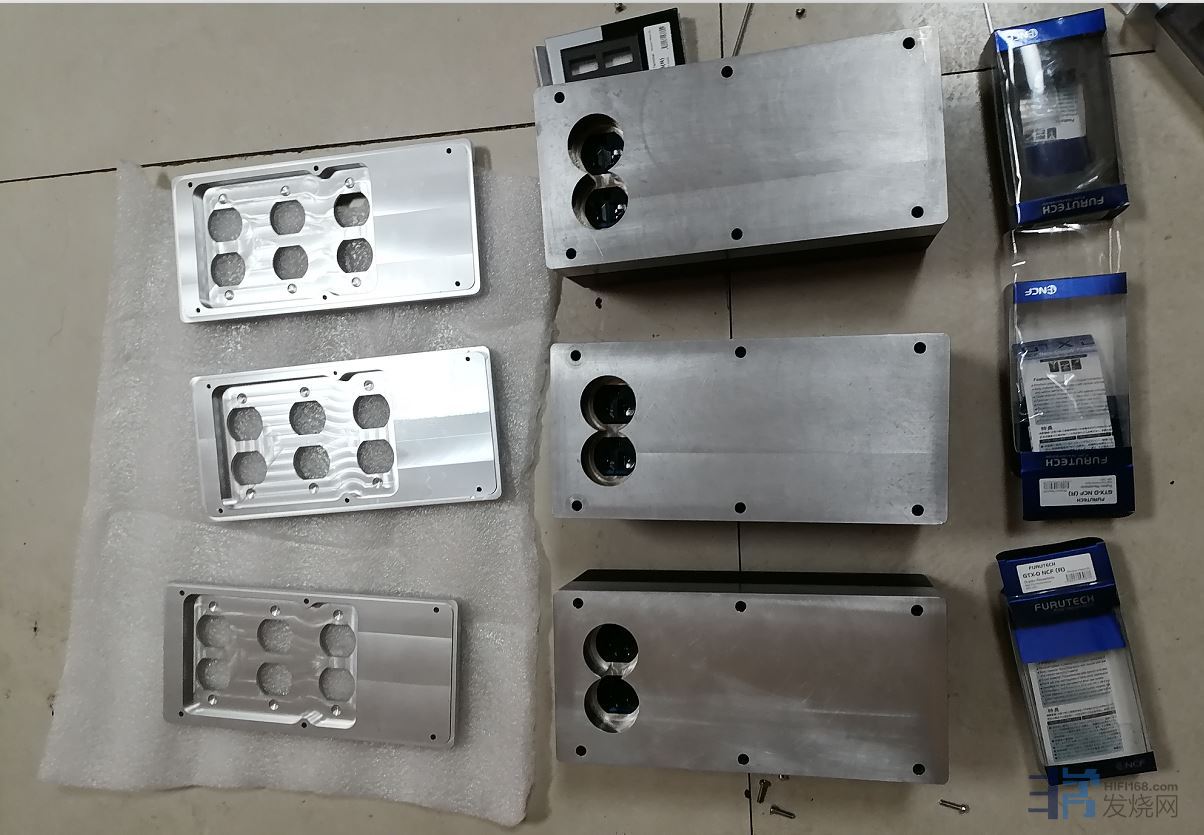

发送短消息 UID 372016 精华 0 查看公共资料搜索主题搜索帖子泰山神龙组别论坛博士后生日帖子202 积分5057 性别注册时间2024-05-25	22^# 字体大小: t T 发表于 2024-07-09 21:45 \|只看楼主铝合金插线板阳极氧化 + 喷砂亮银表面处理作好了 170312amoyi37s1ye31o63.jpg(177.30 K) 2024/7/9 21:45:39 0213.jpg(189.31 K) 2024/7/9 21:45:39 06.JPG(146.49 K) 2024/7/9 21:45:39 07.JPG(126.93 K) 2024/7/9 21:45:39 05.JPG(195.61 K) 2024/7/9 21:45:39


	TOP

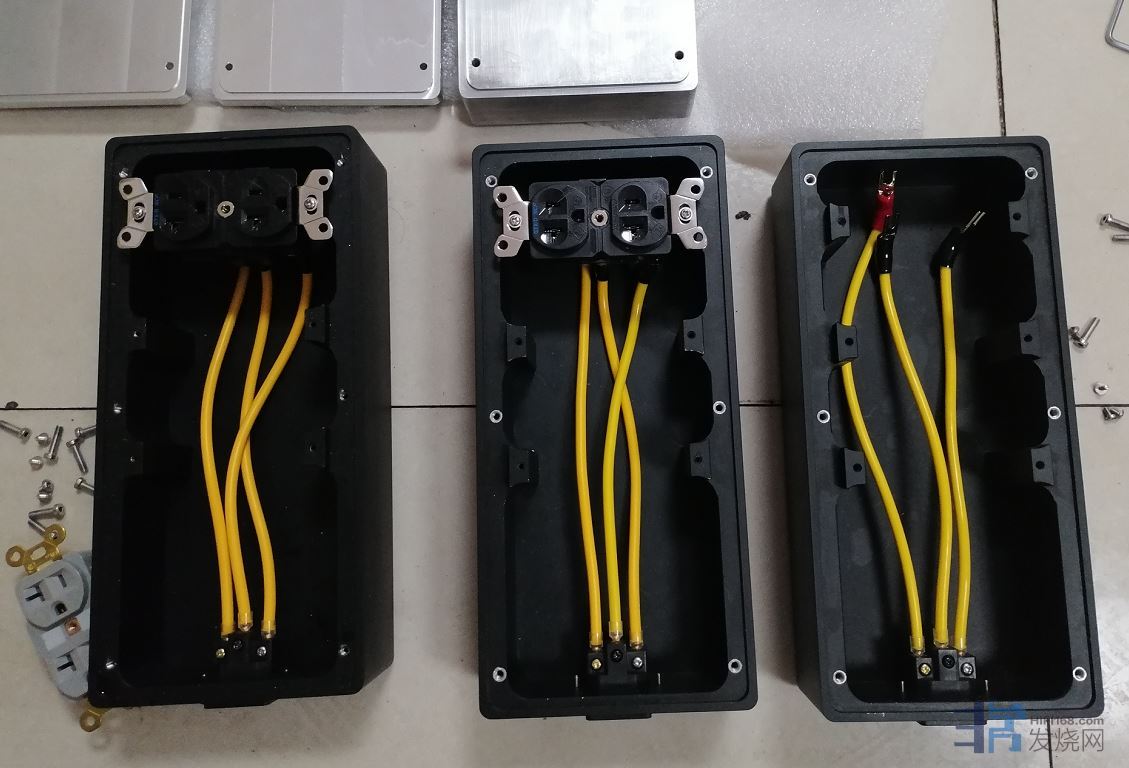

发送短消息 UID 372016 精华 0 查看公共资料搜索主题搜索帖子泰山神龙组别论坛博士后生日帖子202 积分5057 性别注册时间2024-05-25	23^# 字体大小: t T 发表于 2024-07-09 21:48 \|只看楼主 02.JPG(91.46 K) 2024/7/9 21:48:20 03.JPG(81.49 K) 2024/7/9 21:48:20


	TOP

发送短消息 UID 372016 精华 0 查看公共资料搜索主题搜索帖子泰山神龙组别论坛博士后生日帖子202 积分5057 性别注册时间2024-05-25	24^# 字体大小: t T 发表于 2024-07-09 21:50 \|只看楼主一直在看其他插线板的避震设计这里大体汇总了一下其他产品的避震设计（全部分析缺点与参考了优点） A.JPG(32.34 K) 2024/7/9 21:50:30 B.JPG(71.42 K) 2024/7/9 21:50:30 D.JPG(74.61 K) 2024/7/9 21:50:30 E.JPG(15.51 K) 2024/7/9 21:50:30


	TOP

发送短消息 UID 372016 精华 0 查看公共资料搜索主题搜索帖子泰山神龙组别论坛博士后生日帖子202 积分5057 性别注册时间2024-05-25	25^# 字体大小: t T 发表于 2024-07-09 21:53 \|只看楼主插线板的避震钉安装一下（这种避震钉可调长度太短地面不平度找平衡相对较差） 78.JPG(43.62 K) 2024/7/9 21:53:57 98.JPG(43.99 K) 2024/7/9 21:53:57 87.JPG(38.37 K) 2024/7/9 21:53:57 9621.JPG(72.34 K) 2024/7/9 21:53:57


	TOP

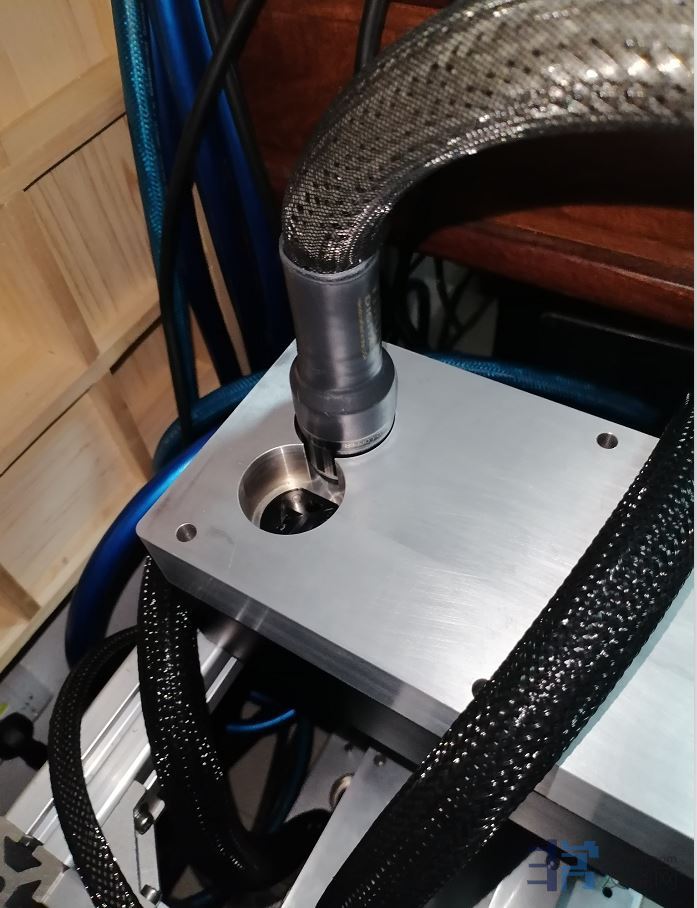

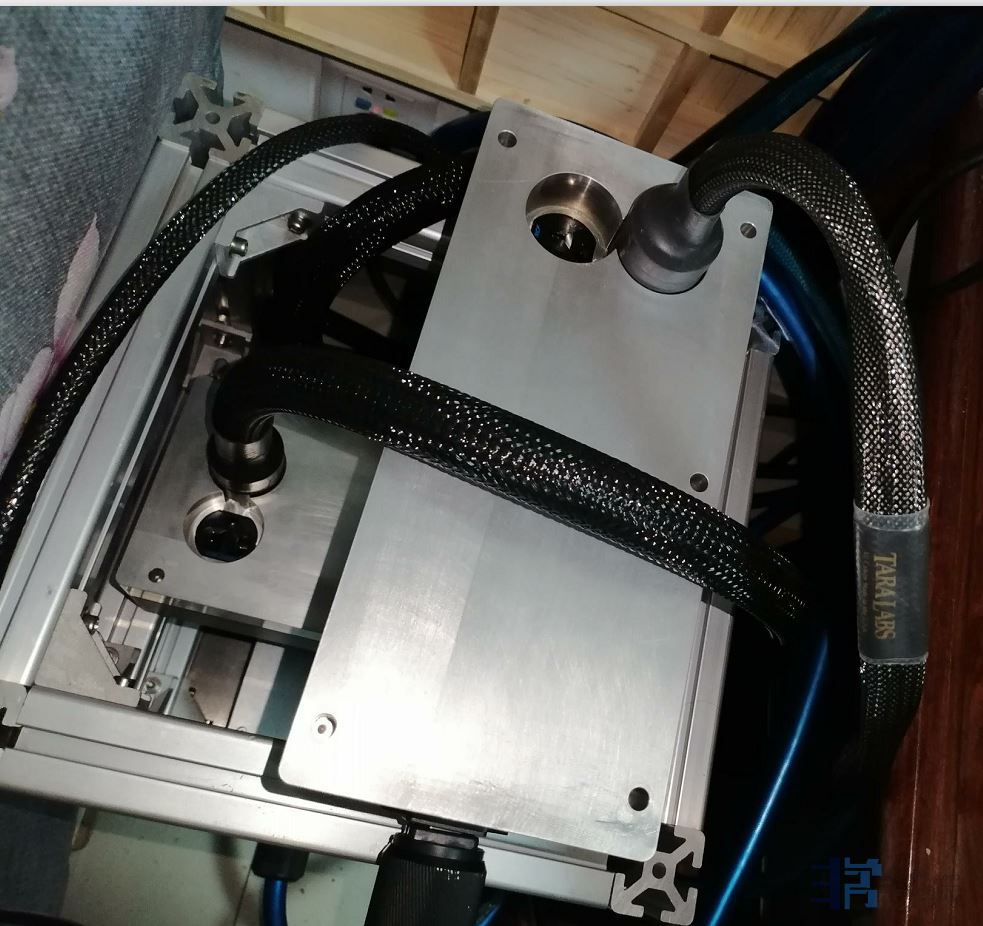

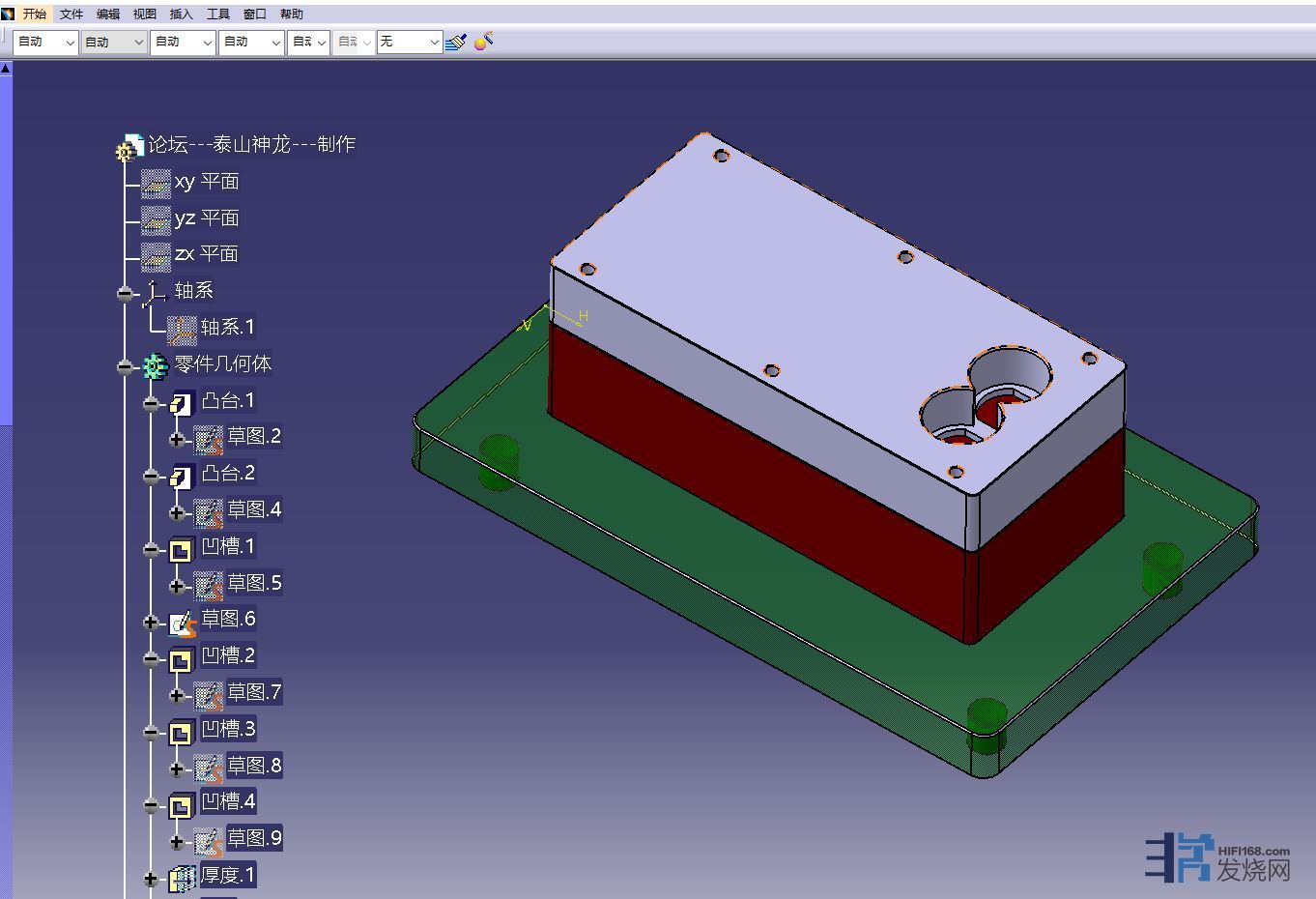

发送短消息 UID 372016 精华 0 查看公共资料搜索主题搜索帖子泰山神龙组别论坛博士后生日帖子202 积分5057 性别注册时间2024-05-25	26^# 字体大小: t T 发表于 2024-07-09 21:56 \|只看楼主决定重新设计一个安装避震顶的垫板（看了一上述插线板避震钉的实际产品借鉴了一下）开始初步3D造型设计 A.PNG(93.16 K) 2024/7/9 22:22:40 B.PNG(96.83 K) 2024/7/9 22:22:40 C.PNG(103.51 K) 2024/7/9 22:22:40 爆炸一下检查一下 F.PNG(111.70 K) 2024/7/9 22:22:40


	TOP

发送短消息 UID 372016 精华 0 查看公共资料搜索主题搜索帖子泰山神龙组别论坛博士后生日帖子202 积分5057 性别注册时间2024-05-25	27^# 字体大小: t T 发表于 2024-07-09 21:59 \|只看楼主进行3D装配 012.PNG(118.71 K) 2024/7/9 21:59:13 013.PNG(125.96 K) 2024/7/9 21:59:13 014.PNG(103.41 K) 2024/7/9 21:59:13 0154.PNG(119.28 K) 2024/7/9 21:59:13 015.PNG(128.00 K) 2024/7/9 21:59:13 016.PNG(104.85 K) 2024/7/9 21:59:13 017.PNG(105.71 K) 2024/7/9 21:59:13 018.PNG(129.02 K) 2024/7/9 21:59:13


	TOP

发送短消息 UID 372016 精华 0 查看公共资料搜索主题搜索帖子泰山神龙组别论坛博士后生日帖子202 积分5057 性别注册时间2024-05-25	28^# 字体大小: t T 发表于 2024-07-09 22:00 \|只看楼主使用曲面曲率检查同时分析一下避震效果 0135.PNG(126.67 K) 2024/7/9 22:00:28 015478.PNG(99.47 K) 2024/7/9 22:00:28 36541.PNG(129.99 K) 2024/7/9 22:00:28 365418.PNG(164.90 K) 2024/7/9 22:00:28


	TOP

发送短消息 UID 372016 精华 0 查看公共资料搜索主题搜索帖子泰山神龙组别论坛博士后生日帖子202 积分5057 性别注册时间2024-05-25	29^# 字体大小: t T 发表于 2024-07-09 22:01 \|只看楼主好吧今天开始加工设计出来的插线板避震板


	TOP

发送短消息 UID 372016 精华 0 查看公共资料搜索主题搜索帖子泰山神龙组别论坛博士后生日帖子202 积分5057 性别注册时间2024-05-25	30^# 字体大小: t T 发表于 2024-07-09 22:06 \|只看楼主开始设计电脑机箱的时候参考了这个图片的思路也只是参考了思路，具体散热片里面的孔及厚度与里面的布局就不一样了我主要放BTX服务器大板与标准ATX大板，同时也放服务器电源与标准大电源（图片上的都是ITX小版，图片上不能安装标准ATX大板。）个人对着图片开始画图的（3D图前后用了差不多1小时左右） 369.JPG(43.80 K) 2024/7/9 22:07:34 6584.JPG(53.08 K) 2024/7/9 22:07:34


	TOP

发送短消息 UID 372016 精华 0 查看公共资料搜索主题搜索帖子泰山神龙组别论坛博士后生日帖子202 积分5057 性别注册时间2024-05-25	31^# 字体大小: t T 发表于 2024-07-09 22:08 \|只看楼主设计的时候已经考虑可以安装ATX大板与BTX大板可以安装服务器电源捕获.PNG(158.64 K) 2024/7/9 22:15:53 0004.PNG(142.98 K) 2024/7/9 22:15:53 开始设计两侧的散热孔，2侧的卧式散热孔设计了一下 1.PNG(229.74 K) 2024/7/9 22:15:53 捕获D.PNG(206.61 K) 2024/7/9 22:15:53 捕获E.PNG(219.33 K) 2024/7/9 22:15:53 捕获F.PNG(196.11 K) 2024/7/9 22:15:53 捕获G.PNG(205.59 K) 2024/7/9 22:15:53


	TOP

发送短消息 UID 372016 精华 0 查看公共资料搜索主题搜索帖子泰山神龙组别论坛博士后生日帖子202 积分5057 性别注册时间2024-05-25	32^# 字体大小: t T 发表于 2024-07-09 22:11 \|只看楼主把箱体爆炸一下看看装配件方便分块修改设计 0.PNG(177.51 K) 2024/7/9 22:11:24 1.PNG(174.07 K) 2024/7/9 22:11:24 2.PNG(173.77 K) 2024/7/9 22:11:24 3.PNG(164.97 K) 2024/7/9 22:11:24 4.PNG(158.58 K) 2024/7/9 22:11:24 5.PNG(148.51 K) 2024/7/9 22:11:24 7.PNG(259.84 K) 2024/7/9 22:11:24 8.PNG(152.33 K) 2024/7/9 22:11:24 6.PNG(138.74 K) 2024/7/9 22:11:24


	TOP

发送短消息 UID 372016 精华 0 查看公共资料搜索主题搜索帖子泰山神龙组别论坛博士后生日帖子202 积分5057 性别注册时间2024-05-25	33^# 字体大小: t T 发表于 2024-07-10 23:30 \|只看楼主几乎所有的插线板由于电源线比较重，常常会垂下来，导致电源线的尾插下垂倾斜状态。（市场上有卖电源线支架） 02147.JPG(42.46 K) 2024/7/10 23:39:48 03214.JPG(38.76 K) 2024/7/10 23:39:48 电源线比较重，导致电源线的尾插下垂有倾斜状态。 0365.JPG(75.54 K) 2024/7/10 23:39:48 0325.JPG(63.55 K) 2024/7/10 23:39:48 02145.JPG(78.47 K) 2024/7/10 23:39:48


	TOP

发送短消息 UID 372016 精华 0 查看公共资料搜索主题搜索帖子泰山神龙组别论坛博士后生日帖子202 积分5057 性别注册时间2024-05-25	34^# 字体大小: t T 发表于 2024-07-10 23:32 \|只看楼主把避震板设计上电源线尾插垫块让电源线的尾插平行插入尾插（起到扶着的作用）这个垫块利用增加垫片高度可以微调节的升降同时在避震钉部位替换了聚氨酯避震钉也兼容在不影响更换避震钉的前提下可以更换弹性聚氨酯（聚氨酯中间空心仅一圈的点接触） 0124.PNG(131.65 K) 2024/7/10 23:51:21 0125.PNG(145.20 K) 2024/7/10 23:51:21 0126.PNG(136.22 K) 2024/7/10 23:51:21 0127.PNG(107.73 K) 2024/7/10 23:51:21


	TOP

发送短消息 UID 372016 精华 0 查看公共资料搜索主题搜索帖子泰山神龙组别论坛博士后生日帖子202 积分5057 性别注册时间2024-05-25	35^# 字体大小: t T 发表于 2024-07-10 23:34 \|只看楼主插线板上所有的螺丝全部更换成T2紫铜螺丝，只有美观的螺丝帽与垫片是黄铜的 Screenshot_20240710_220928.jpg(66.58 K) 2024/7/10 23:34:14 Screenshot_20240710_222722_com.taobao.taobao_edit_153205411529225.jpg(60.88 K) 2024/7/10 23:34:14


	TOP

发送短消息 UID 372016 精华 0 查看公共资料搜索主题搜索帖子泰山神龙组别论坛博士后生日帖子202 积分5057 性别注册时间2024-05-25	36^# 字体大小: t T 发表于 2024-07-10 23:34 \|只看楼主等待过两天加工完成然后等安装了


	TOP

发送短消息 UID 198881 精华 0 查看公共资料搜索主题搜索帖子黄奇奇古典烧友组别论坛博士生日帖子239 积分474 性别注册时间2011-06-10	37^# 字体大小: t T 发表于 2024-07-11 07:03 \|只看该用户回复 36楼泰山神龙的帖子请发淘宝网址上来
	古典烧友

	TOP

发送短消息 UID 106102 精华 0 查看公共资料搜索主题搜索帖子太阳太阳组别论坛博士后生日1972-1-1 帖子560 积分1820 性别注册时间2007-03-31	38^# 字体大小: t T 发表于 2024-07-11 16:49 \|只看该用户技术高超啊


	TOP

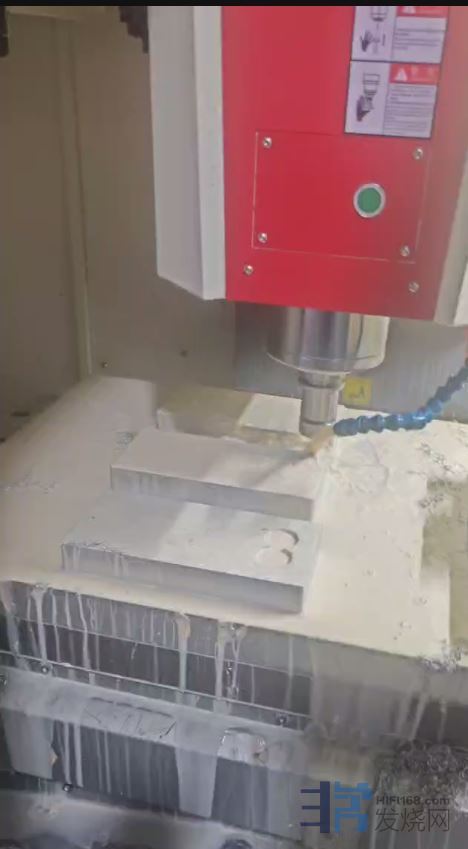

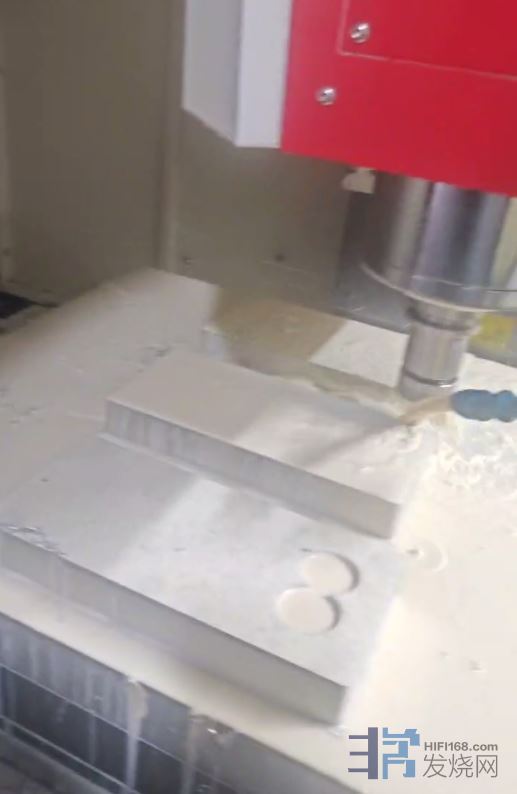

发送短消息 UID 372016 精华 0 查看公共资料搜索主题搜索帖子泰山神龙组别论坛博士后生日帖子202 积分5057 性别注册时间2024-05-25	39^# 字体大小: t T 发表于 2024-07-11 19:58 \|只看楼主加工中。。。 0001.JPG(132.33 K) 2024/7/11 20:14:44 设计的3D数据交给加工店进行数控加工 14710.PNG(191.23 K) 2024/7/11 20:14:44 .32145.PNG(185.44 K) 2024/7/11 20:14:44
