楼主:泰山神龙

插线板改善---自制插线板---（重25斤的超厚铝合金插芯板 ） [复制链接]

泰山神龙
头像

  • 论坛博士后
  • 202
  • 5057
  • 2024-05-25
81#
t T
发表于 2024-07-27 20:29 |只看楼主

功放机的避震改善  厚25毫米的6061铝合金板来了

整张6061材质的铝合金大板 面积可以 直接铺地面上  够重 够硬




功放机避震铝合金托板 也来了 厚度可以





其他配件陆续到来中。。。
TOP
yuin01
头像

  • 论坛博士后
  • 184
  • 649
  • 2018-08-15
82#
t T
发表于 2024-07-27 21:36 |只看该用户

这工程量蛮大的。
TOP
泰山神龙
头像

  • 论坛博士后
  • 202
  • 5057
  • 2024-05-25
83#
t T
发表于 2024-07-27 22:39 |只看楼主

晚上 上完网  去吃点夜宵
TOP
泰山神龙
头像

  • 论坛博士后
  • 202
  • 5057
  • 2024-05-25
84#
t T
发表于 2024-07-28 08:59 |只看楼主

按照电脑设计的3D模型 把木板与聚氨酯及铝合金大板 摆放好


把机柜摆放的地方清理出来



铺上木板  （夏季湿度大 木板吸潮  防止设备受潮  同时绝缘 ）




木板厚度与地面接触（很平整的与地板砖接触了）




铺上聚氨酯减震垫（关键就是要聚氨酯来找平还有减震的功能）
TOP
泰山神龙
头像

  • 论坛博士后
  • 202
  • 5057
  • 2024-05-25
85#
t T
发表于 2024-07-28 09:03 |只看楼主

把铝合金6061大板 拆开  好重



把铝合金大板平放到聚氨酯垫上



用橡胶锤敲击铝合金大板进行调整方向与找正




铝合金大板与聚氨酯垫接触侧面（在木板与铝合金板之间的聚氨酯垫片很好的找平了地面与板之间的不平度，同时还有减震的功能）



铝合金大板摆放好
TOP
泰山神龙
头像

  • 论坛博士后
  • 202
  • 5057
  • 2024-05-25
86#
t T
发表于 2024-07-28 09:09 |只看楼主

把机柜暂时先放到已经铺好的铝合金板上，同时把功放机的托板也暂时放上去看看效果



够厚 够稳 够重 （红色箭头的部位是 聚氨酯减震垫 被机柜重量压的厚度变小了）



先大概 整体看一下



换个角度看一下



机柜后面 （上面有一个给机柜内部热量专门的排风管道  没拍 对面邻居正在看我折腾 邻居正好对着机柜热量排风管道口）




整体机柜
TOP
泰山神龙
头像

  • 论坛博士后
  • 202
  • 5057
  • 2024-05-25
87#
t T
发表于 2024-07-28 09:13 |只看楼主

功放机的避震钉还没有到，插线板的配件还在表面处理中， 书架箱的避震系统配件我还在组装中，先把插线板半成品大体摆放上去看看
TOP
泰山神龙
头像

  • 论坛博士后
  • 202
  • 5057
  • 2024-05-25
88#
t T
发表于 2024-07-28 09:14 |只看楼主

这个机柜有一个优点，就是可以任意拆卸，并且 层高可以任意调整，  缺点是 不是品牌货 另外都是自己用欧标40X40铝合金型材组装的。

先到这里


接下来就是等待。。。 插线板的避震配件组装、 黑武士书架箱脚架避震系统组装、 还有功放机的避震钉安装了。。。
TOP
泰山神龙
头像

  • 论坛博士后
  • 202
  • 5057
  • 2024-05-25
89#
t T
发表于 2024-07-28 20:17 |只看楼主

功放机的避震钉 到位了



这种功放机的避震钉用3颗钢珠作为避震




考虑功放机与铝合金板重量  2台功放机 使用了8颗避震顶
TOP
泰山神龙
头像

  • 论坛博士后
  • 202
  • 5057
  • 2024-05-25
90#
t T
发表于 2024-07-28 20:22 |只看楼主

把避震钉放入机柜底板上


把功放机铝合金托板 放到避震钉上




把功放机放到铝合金避震托板上


功放机与避震托板与避震钉的接触状态
TOP
泰山神龙
头像

  • 论坛博士后
  • 202
  • 5057
  • 2024-05-25
91#
t T
发表于 2024-07-28 20:43 |只看楼主

机柜采用了铝合金型材 有导轨滑动固定槽，在机柜里面我设计了一个电源线尾插支撑板，

为了方便拍照 我特别安装到机柜外侧导轨上 拍照展示（平时在机柜内侧导轨上）

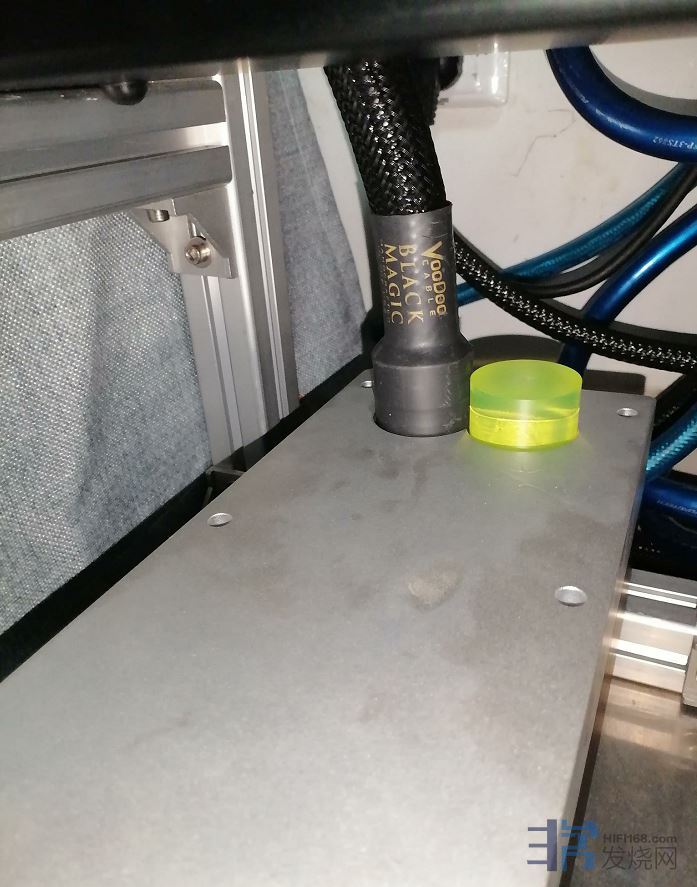

无论 功放机与解码器 摆放到机柜里面的任何高度，电源线尾插支撑板  通过导轨都可以滑动到 任何高度 保证电源线垂直插入设备 不垂斜下来。

机柜是由欧标40X40铝合金型材组装，可以任意拆卸，可以调整任意高度与增加任意层数。
TOP
泰山神龙
头像

  • 论坛博士后
  • 202
  • 5057
  • 2024-05-25
92#
t T
发表于 2024-07-28 20:46 |只看楼主

机柜暂时先这样，后面我会设计一个液压避震调节平台，把机柜整体放到液压避震平台上  进行 整体避震。
TOP
泰山神龙
头像

  • 论坛博士后
  • 202
  • 5057
  • 2024-05-25
93#
t T
发表于 2024-07-28 20:48 |只看楼主

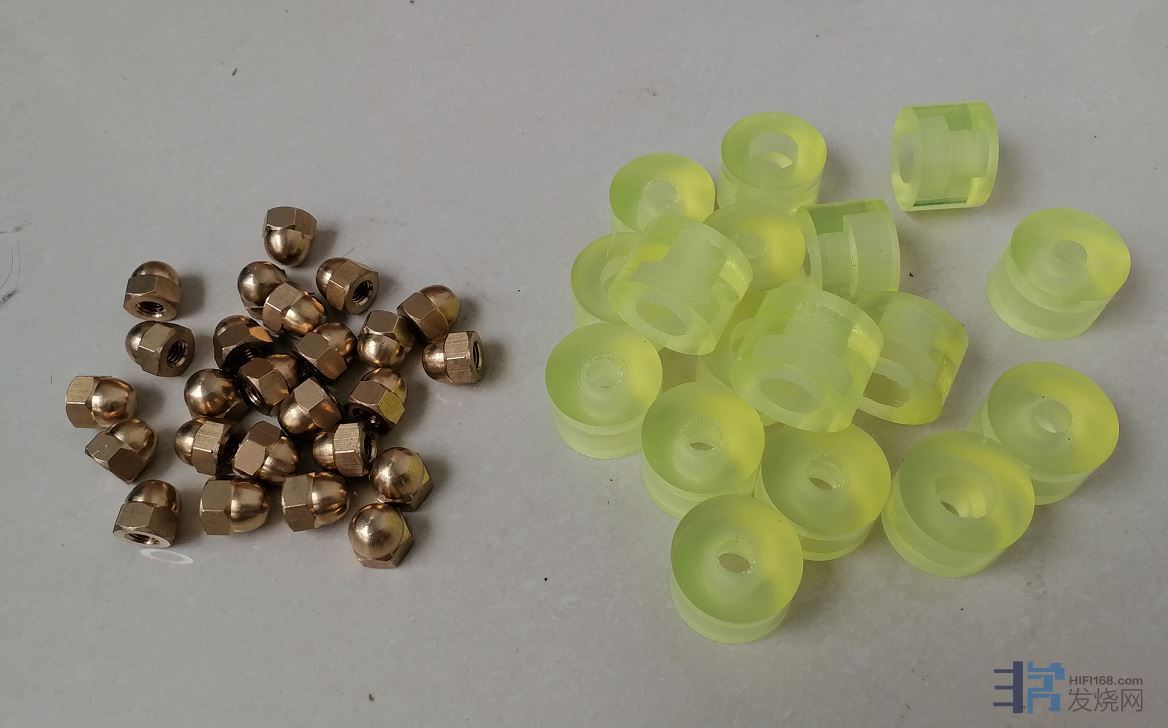

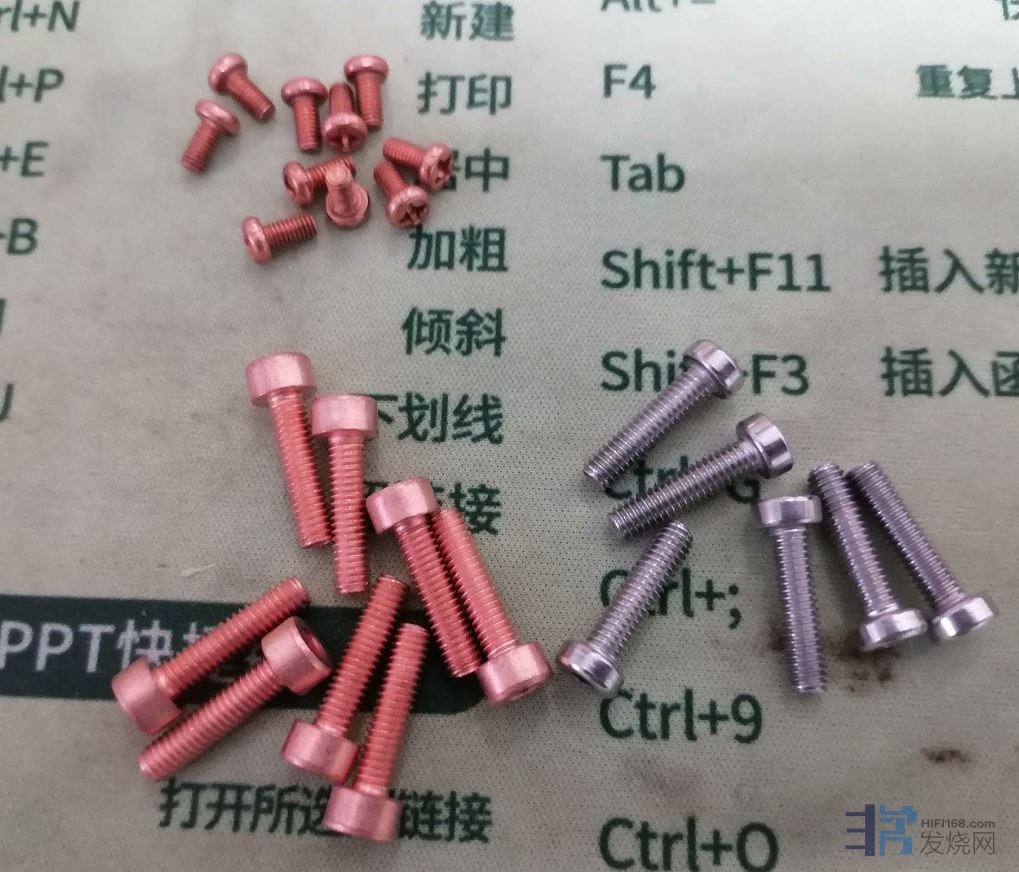

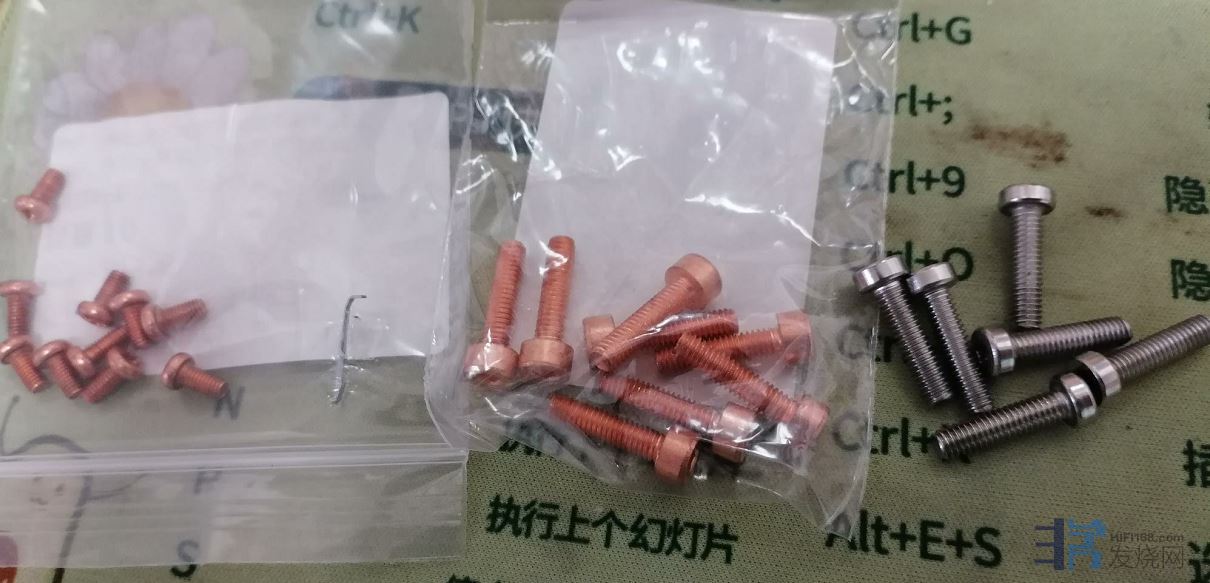

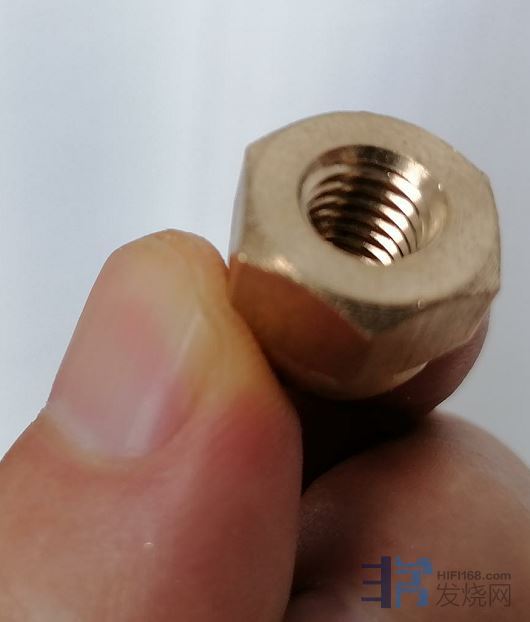

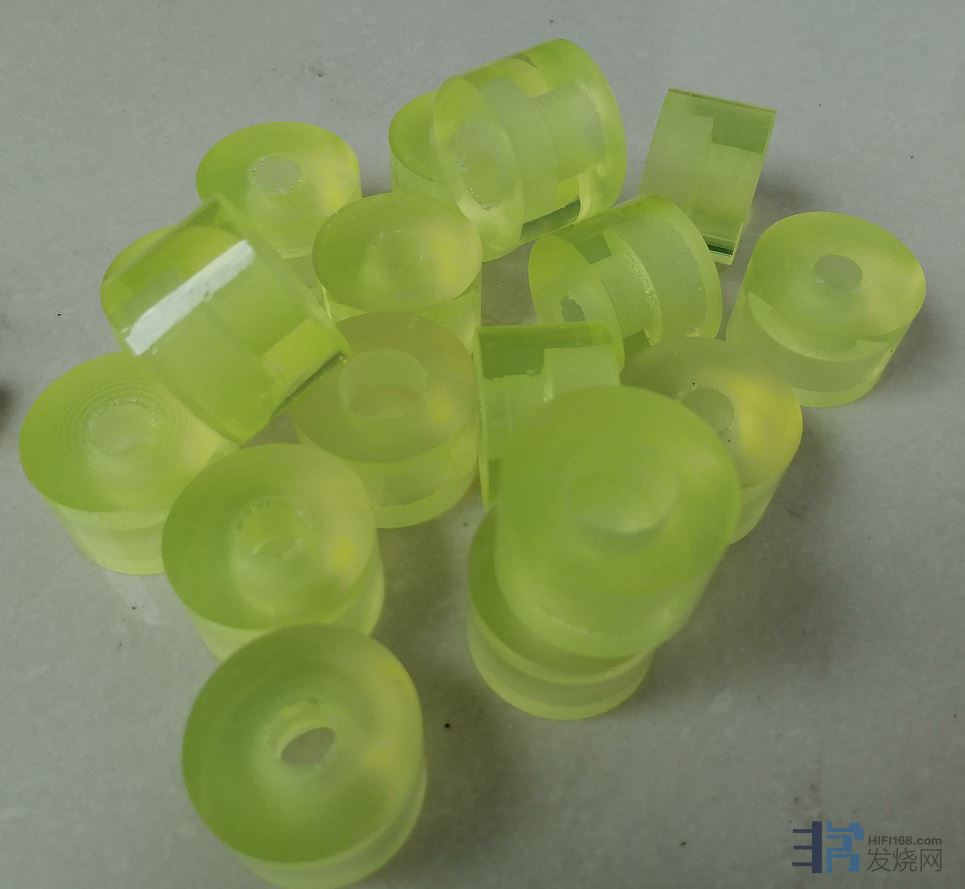

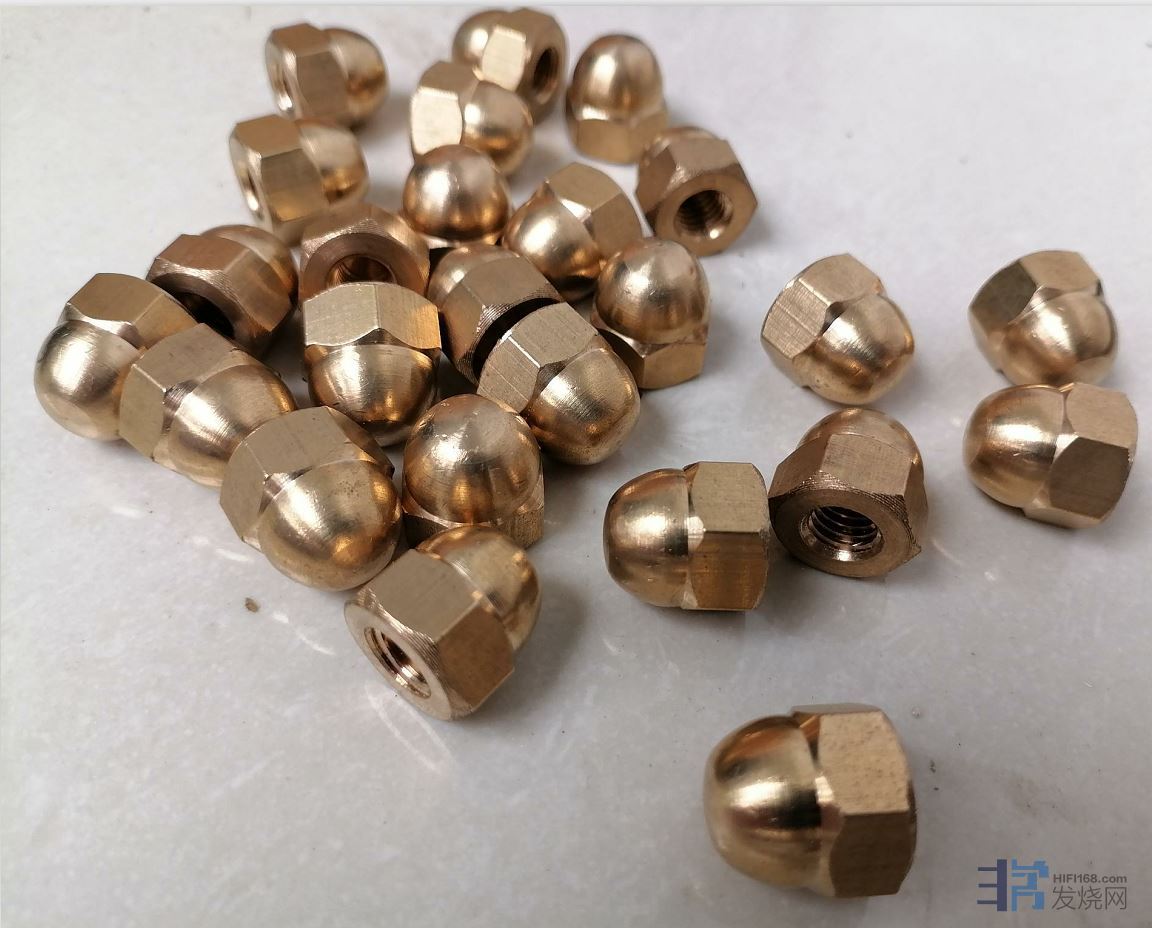

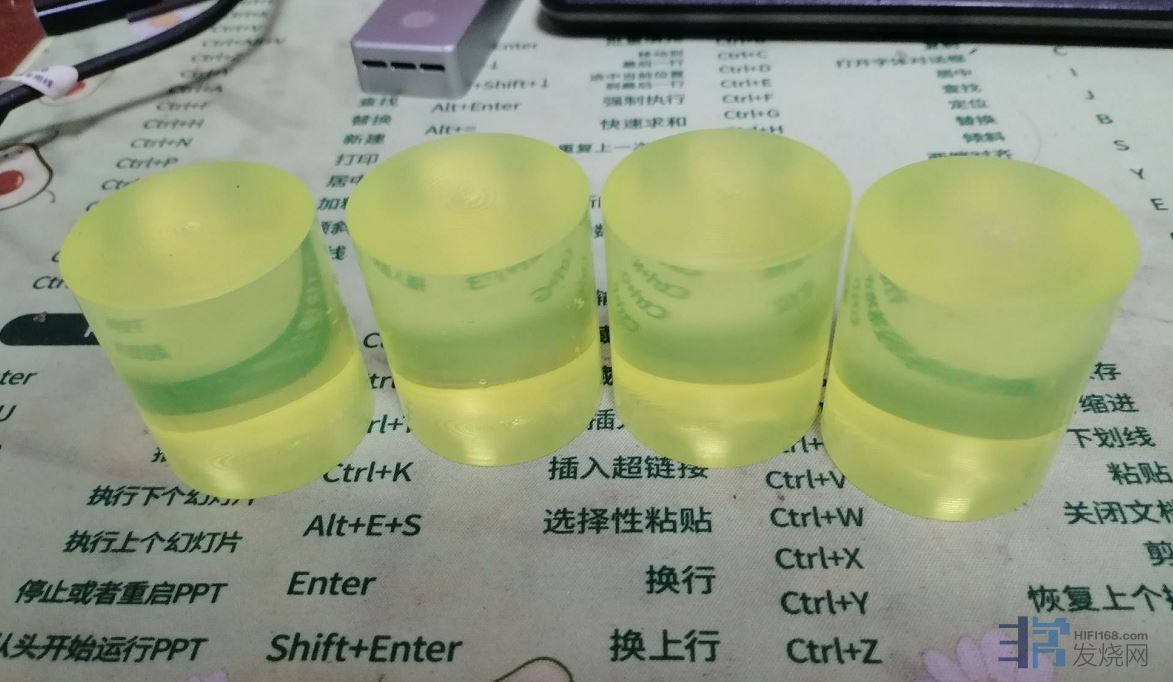

今天收到了 书架箱脚架 改造的避震系统  聚氨酯减震板 与紫铜螺丝配件
TOP
泰山神龙
头像

  • 论坛博士后
  • 202
  • 5057
  • 2024-05-25
94#
t T
发表于 2024-07-31 22:02 |只看楼主

书架箱脚架 改造避震系统 制作完成了 开始组装

配件到位



开始组装



把书架箱脚架摆放好







把聚氨酯减震垫安装上




把避震钉安装上（自动定位）



把避震钉定位盖安装上




把避震钉帽安装上
TOP
泰山神龙
头像

  • 论坛博士后
  • 202
  • 5057
  • 2024-05-25
95#
t T
发表于 2024-07-31 22:05 |只看楼主

把书架箱摆放上

(2024/7/31 22:05:03 上传)


TOP
泰山神龙
头像

  • 论坛博士后
  • 202
  • 5057
  • 2024-05-25
96#
t T
发表于 2024-07-31 22:06 |只看楼主

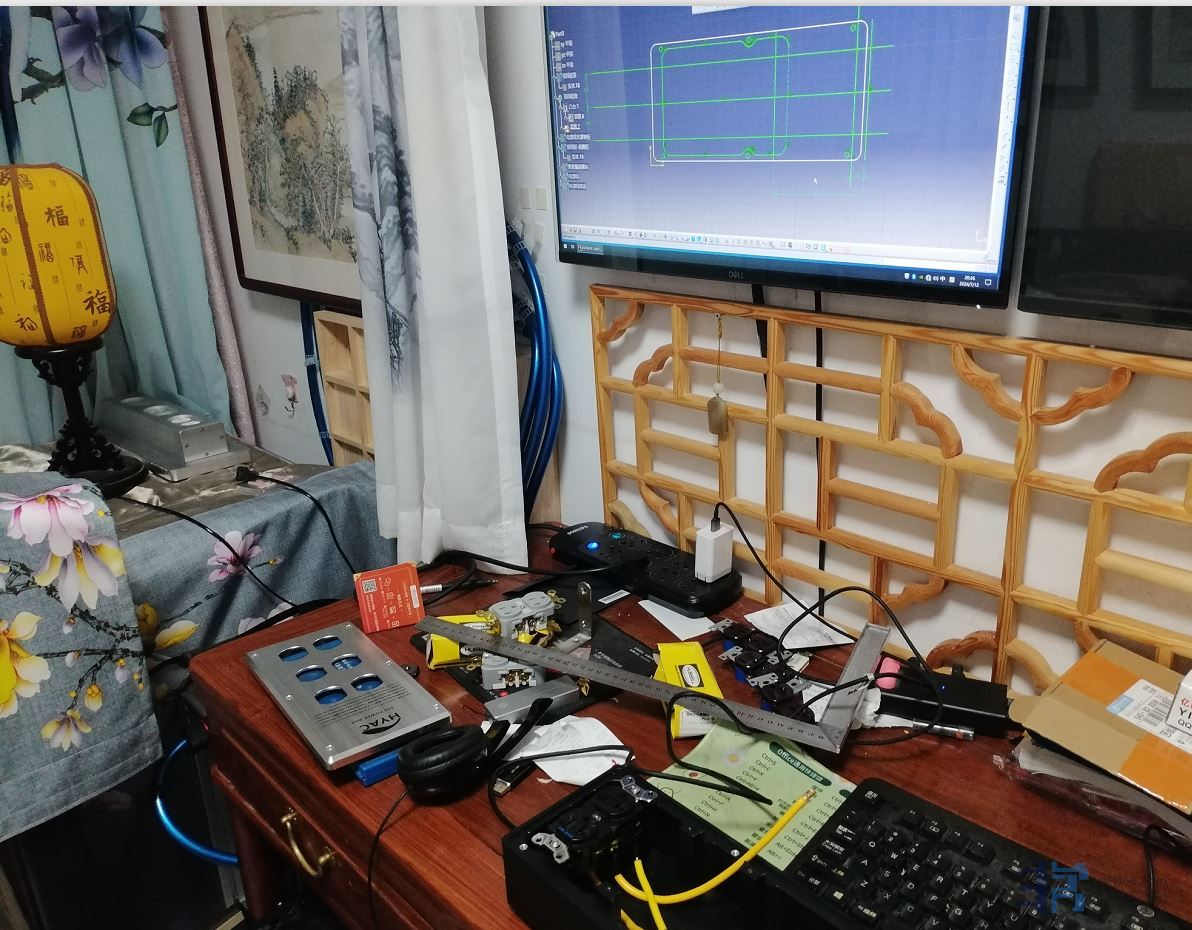

比较一下   实际制作完成后状态  与  未制作前 只用计算机设计 3D模型状态
TOP
泰山神龙
头像

  • 论坛博士后
  • 202
  • 5057
  • 2024-05-25
97#
t T
发表于 2024-07-31 22:11 |只看楼主

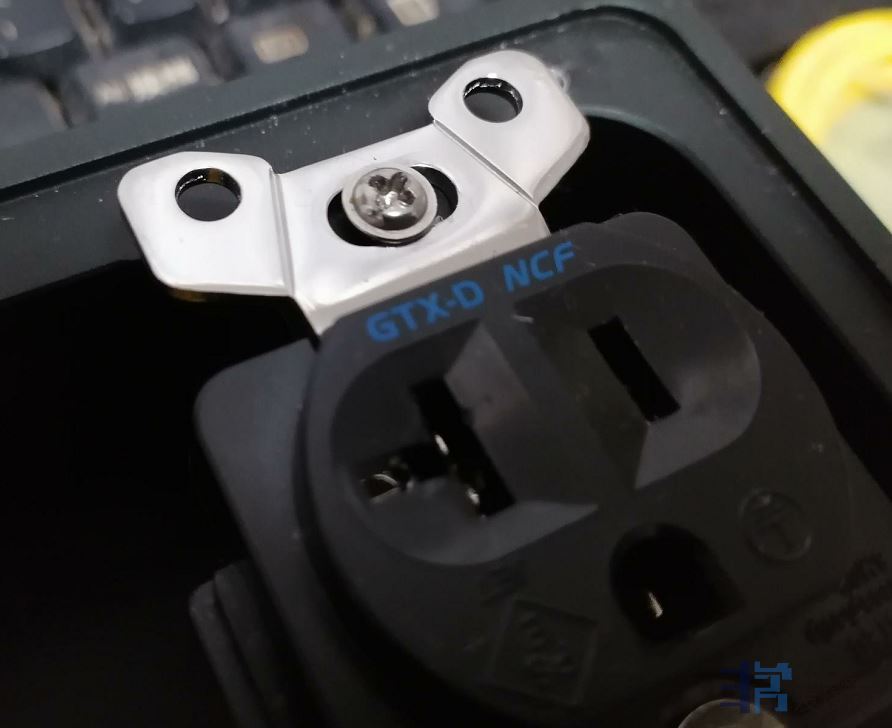

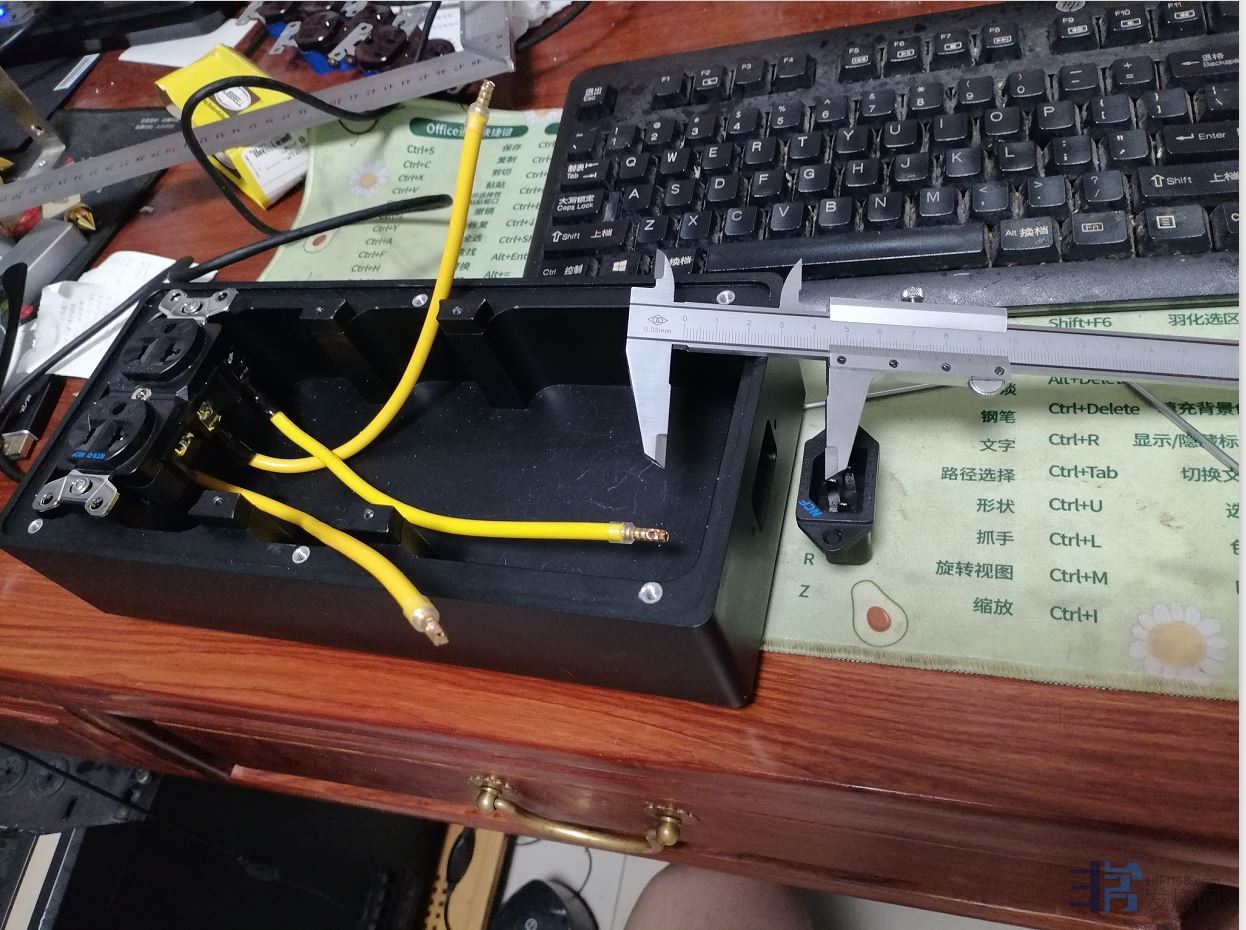

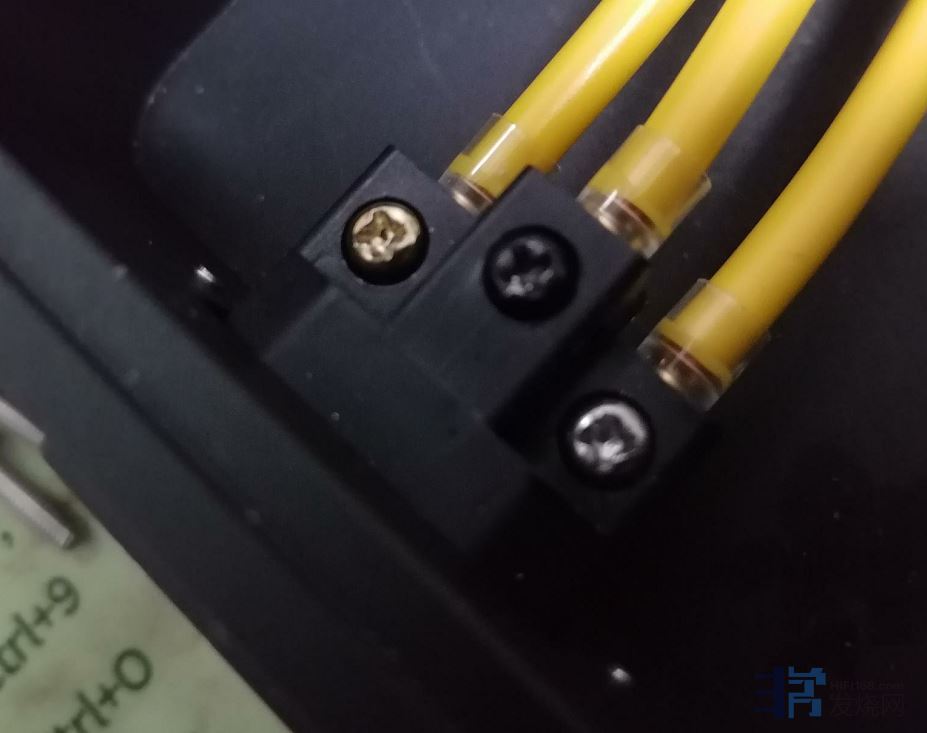

插芯板开始组装，首先承认 我不止改了一款插线板  我改了几种  有的就不上传了  把可以上传的上传上来

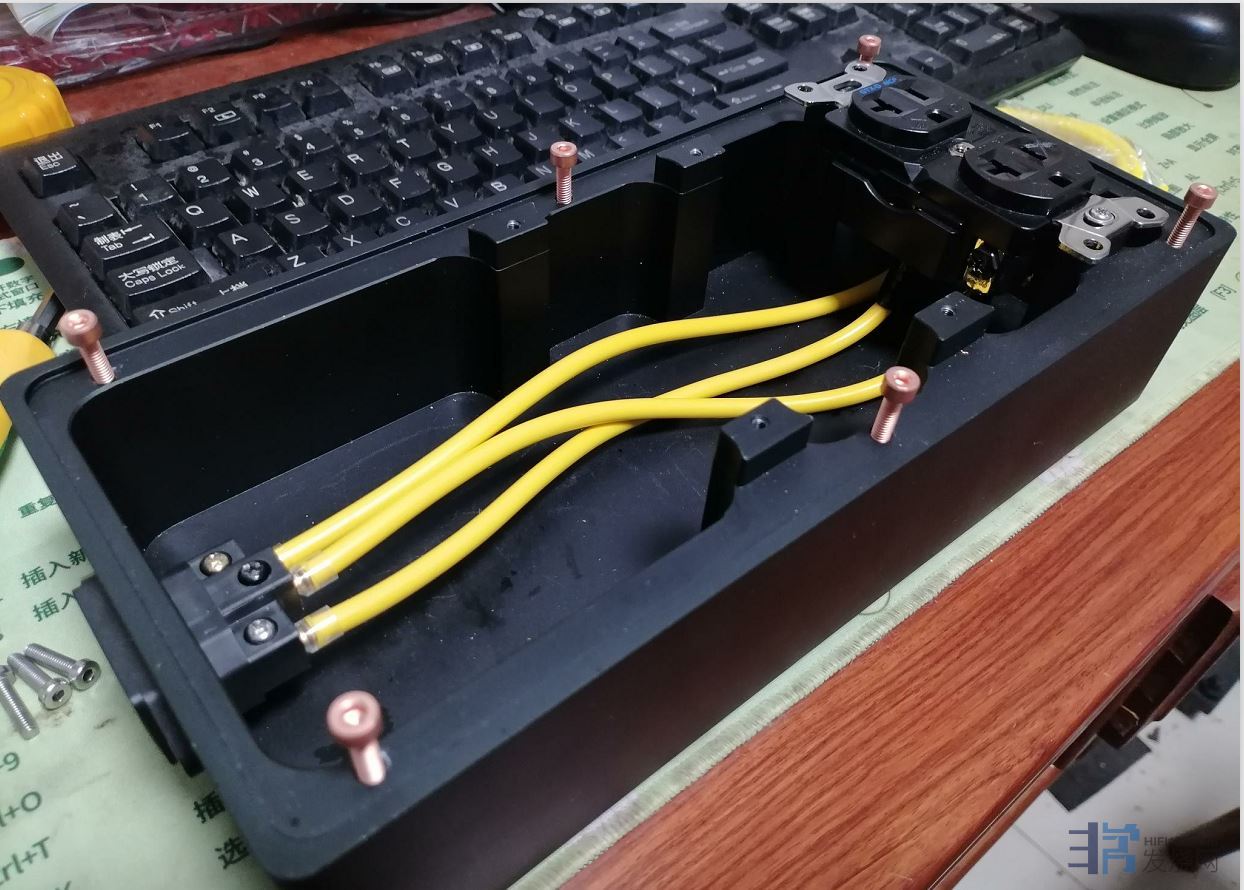

壁厚很重要呀  壁厚很厚 底座更厚  （可以扩展3个插芯 空间已经预留好了，可以其他电路滤波板  因为插芯在最前面 有很大空间 ）




底部安装

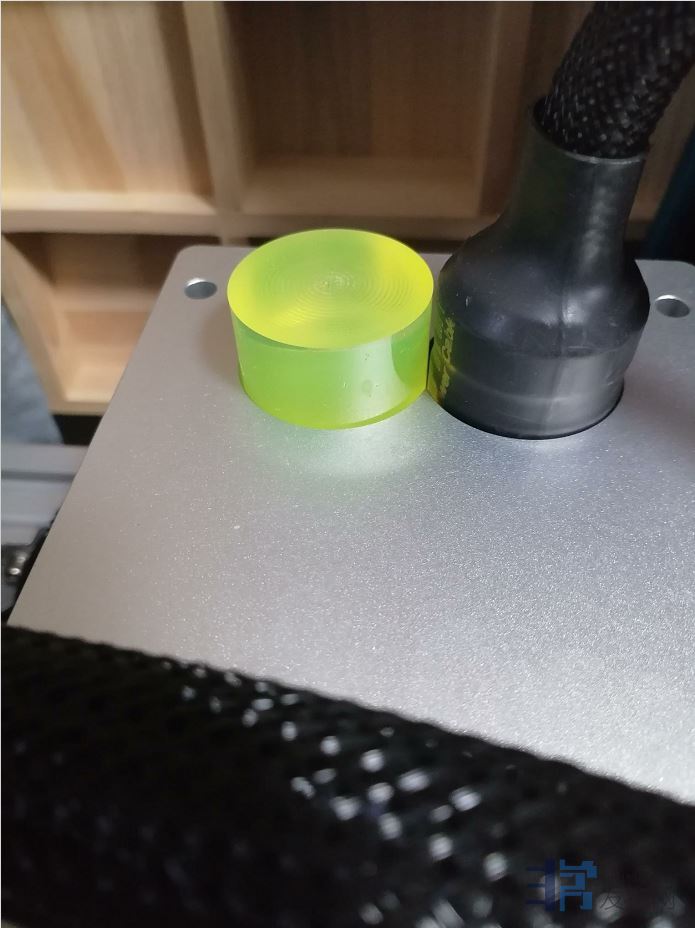

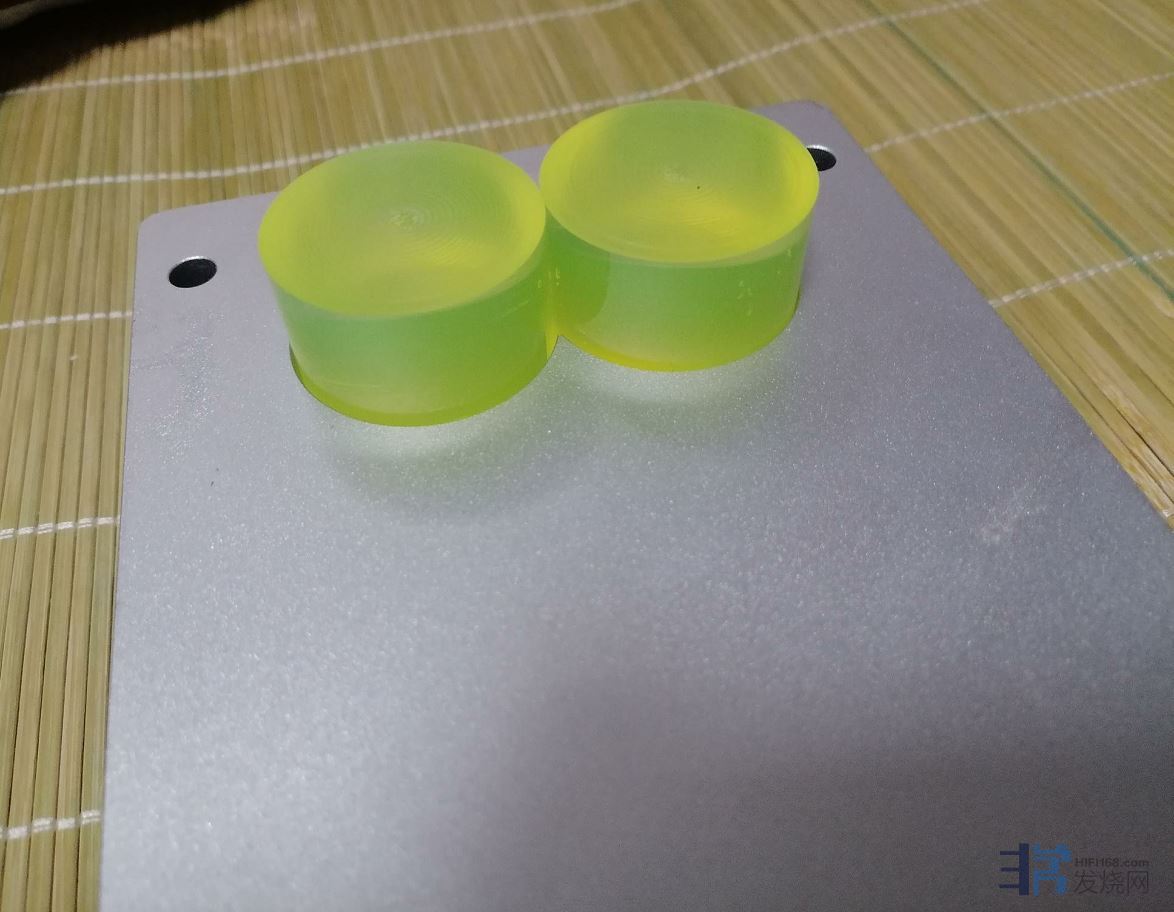

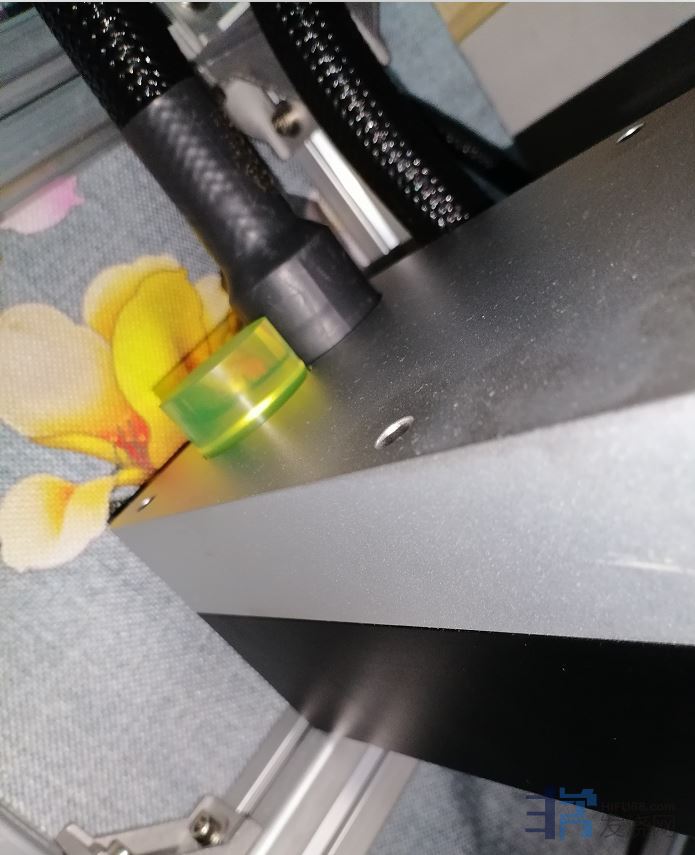

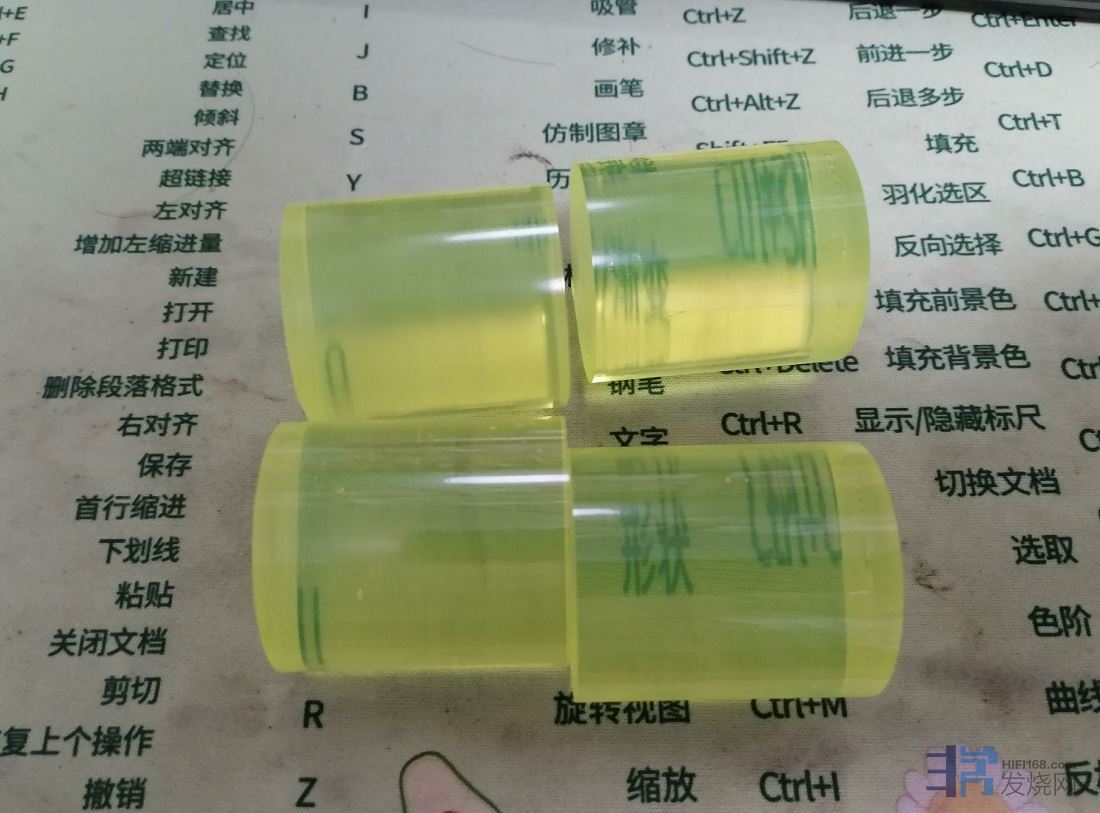

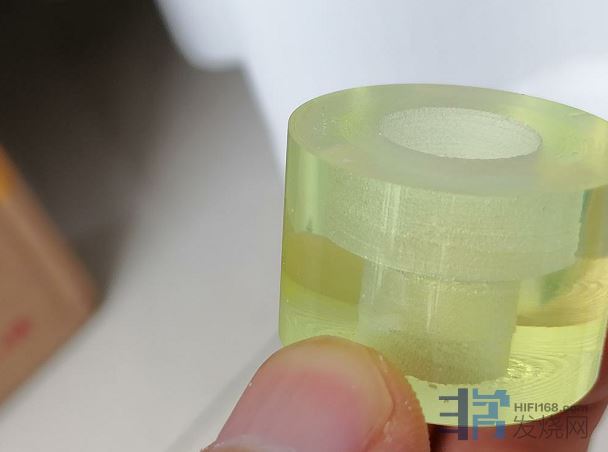

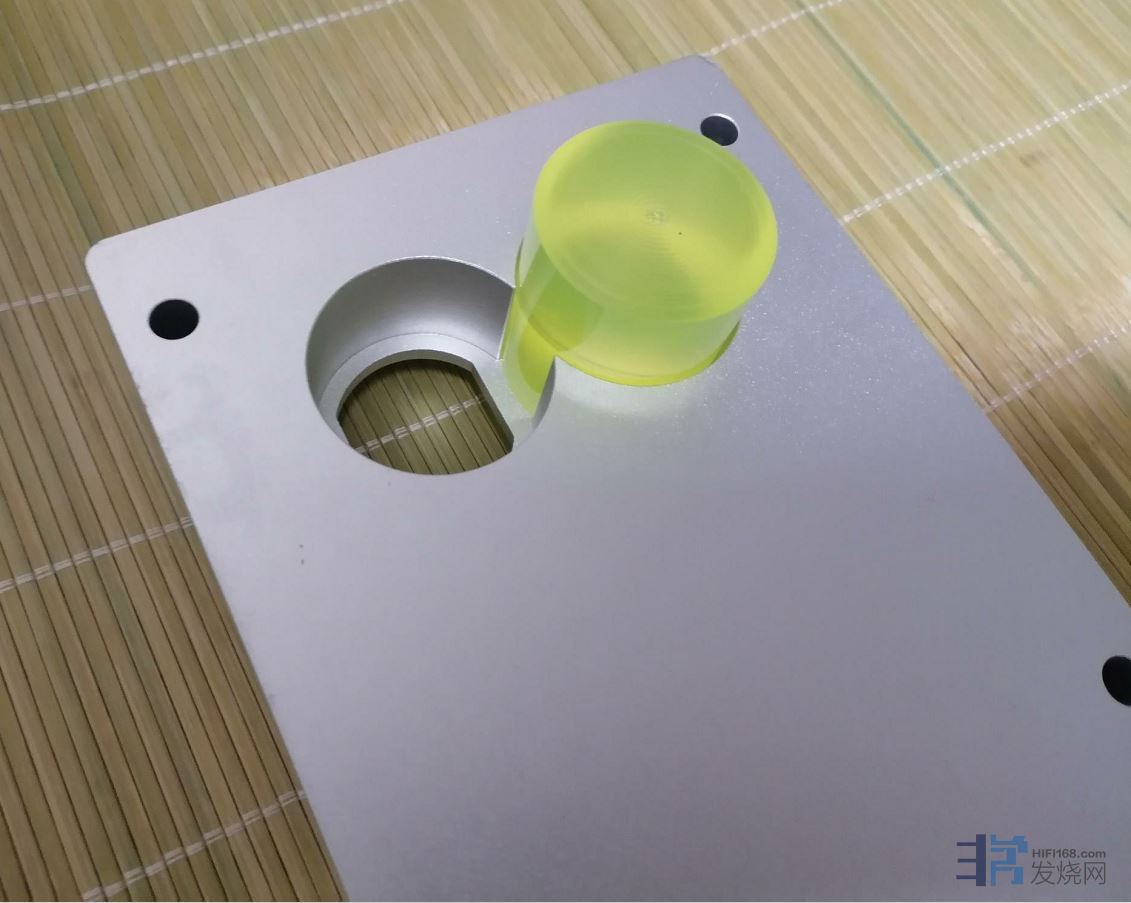

临时使用聚氨酯 可以更换避震钉 M8 通用的避震钉可以任意安装上

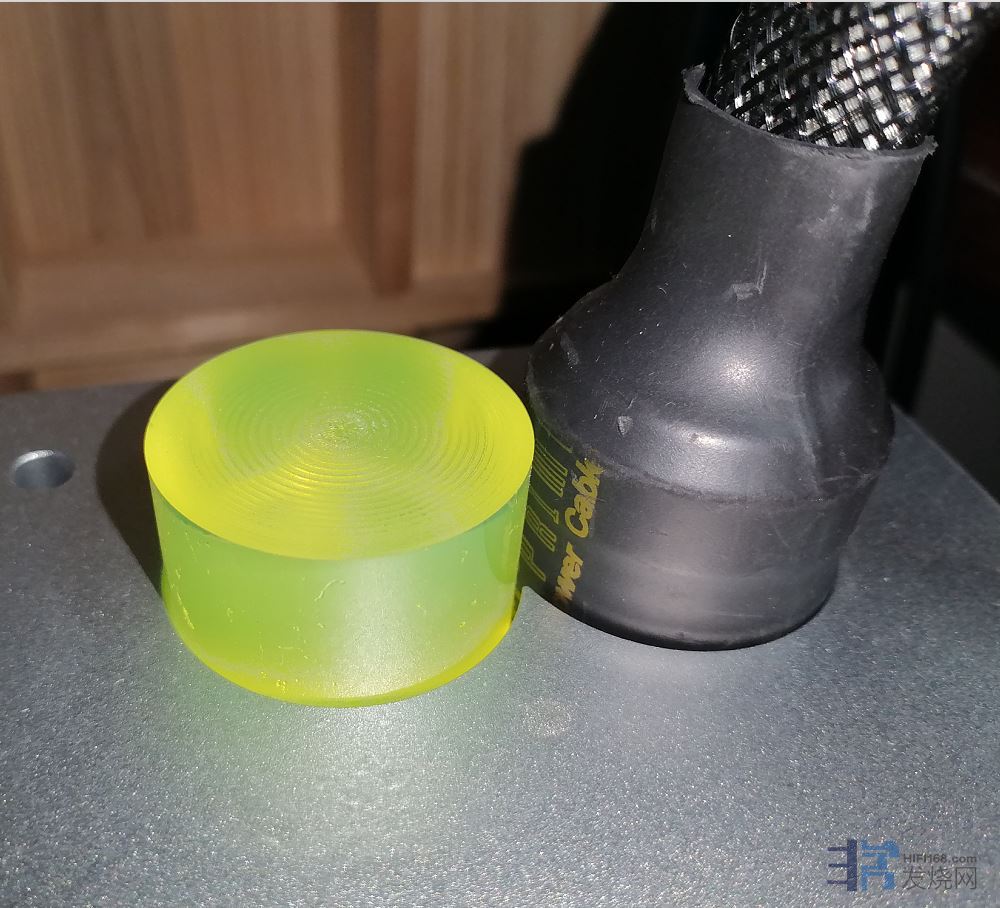

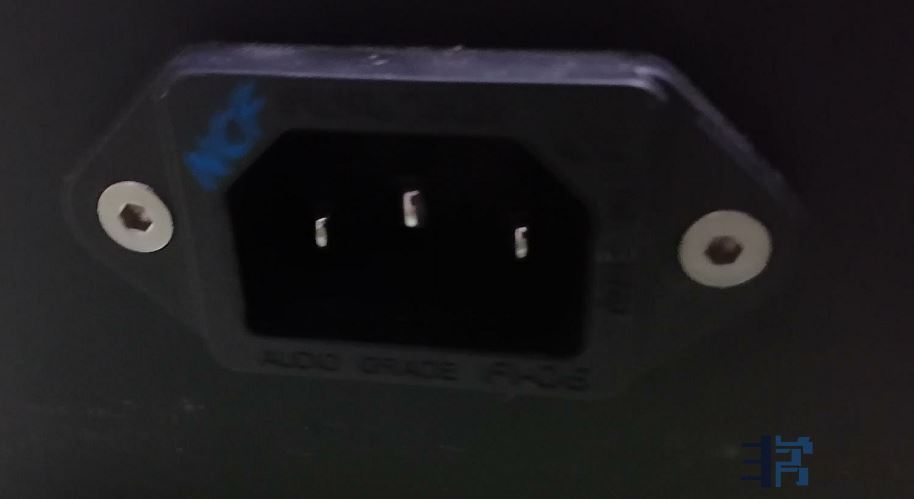

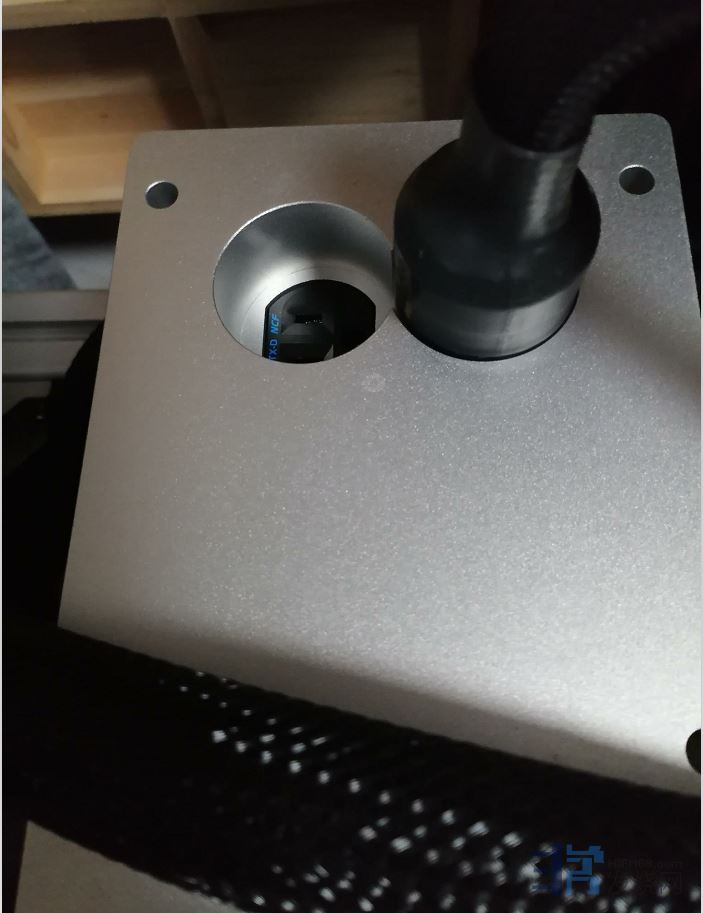

尾插部位采用了可以升降的支撑块 插头部位有护套






整体看一下（还没有完工 其他6个插线板还在组装中）朋友要了2个 所以我多制作了2个12

(2024/7/31 22:13:26 上传)


TOP
泰山神龙
头像

  • 论坛博士后
  • 202
  • 5057
  • 2024-05-25
98#
t T
发表于 2024-07-31 22:15 |只看楼主

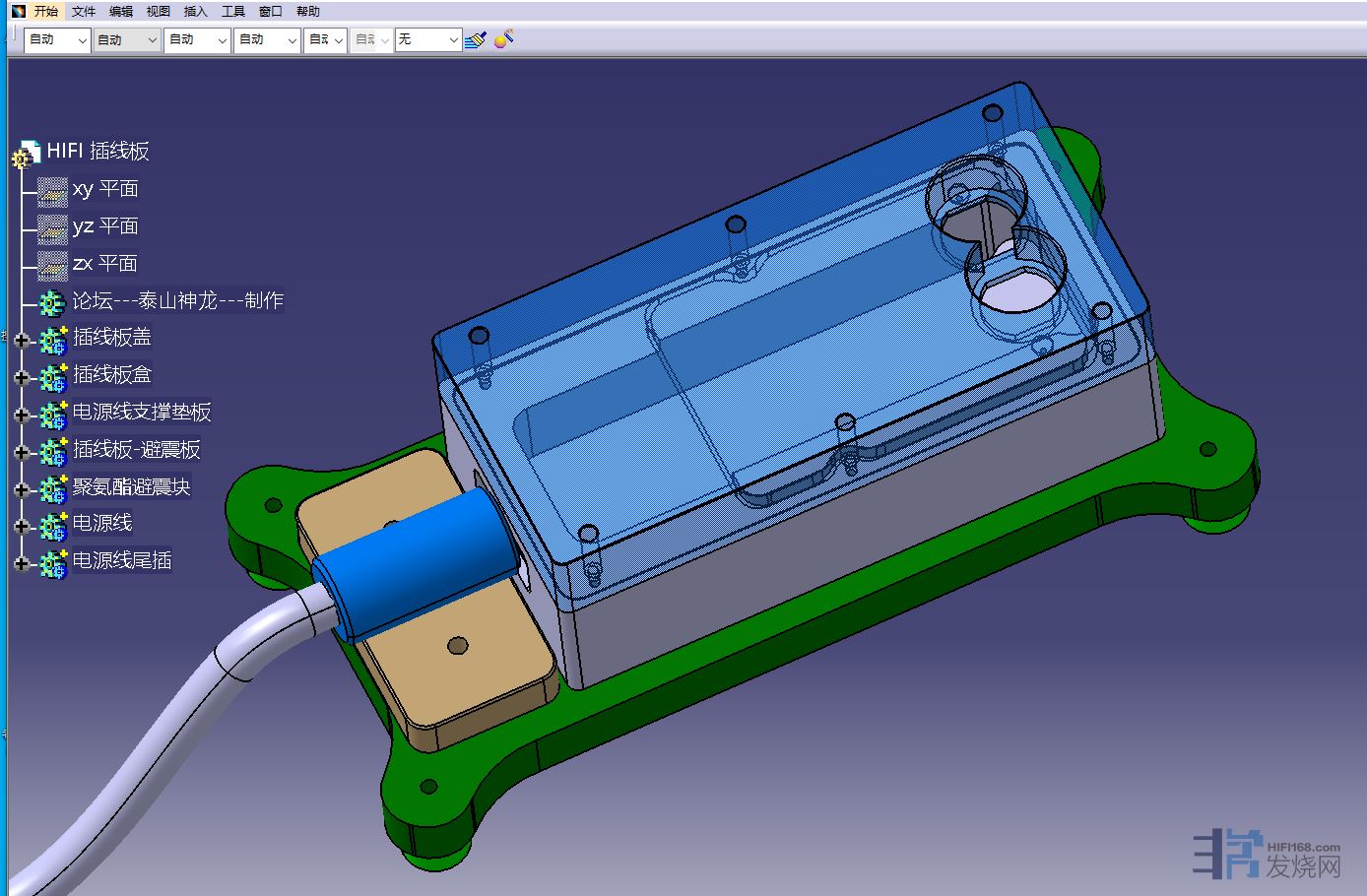

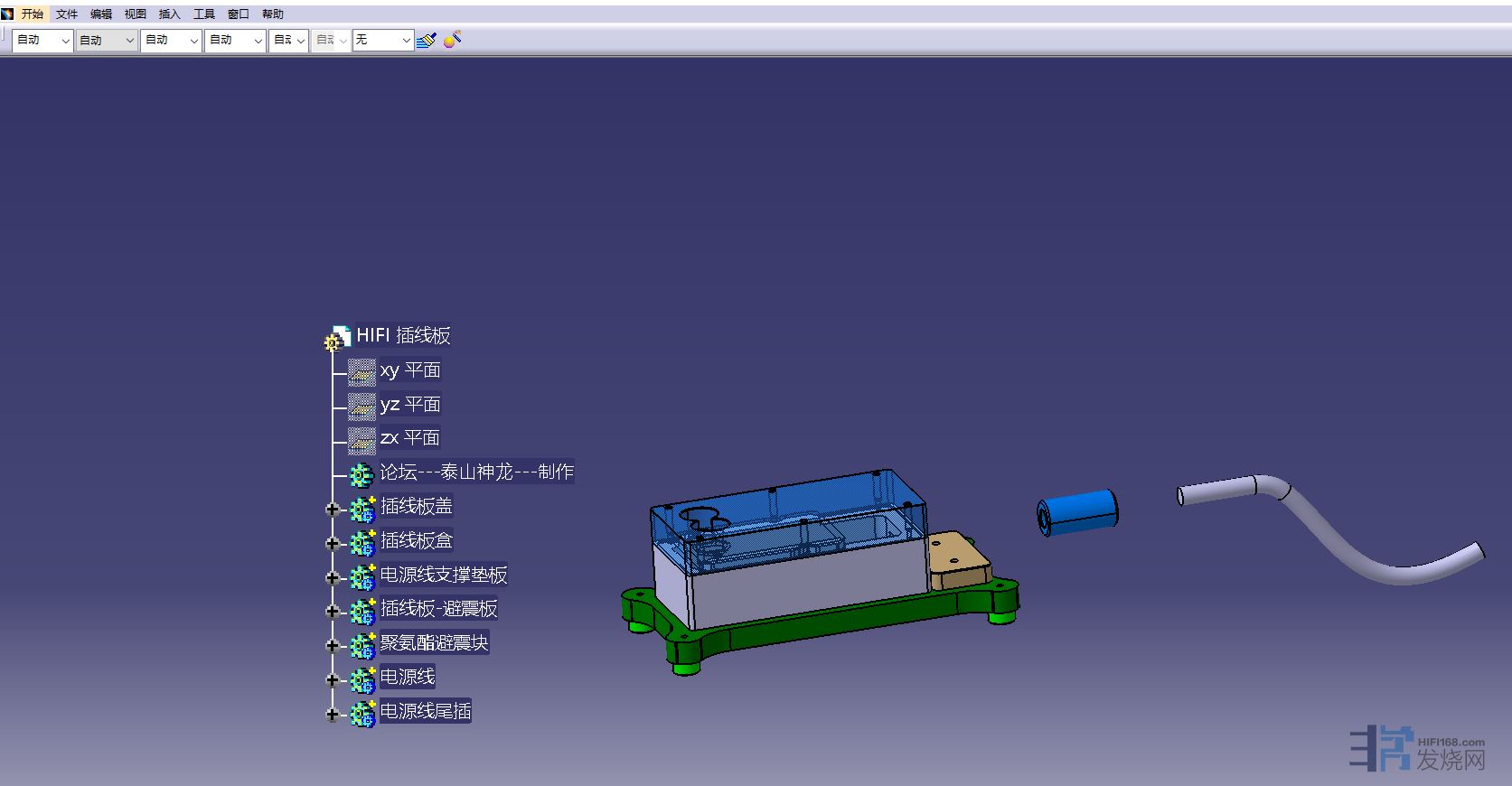

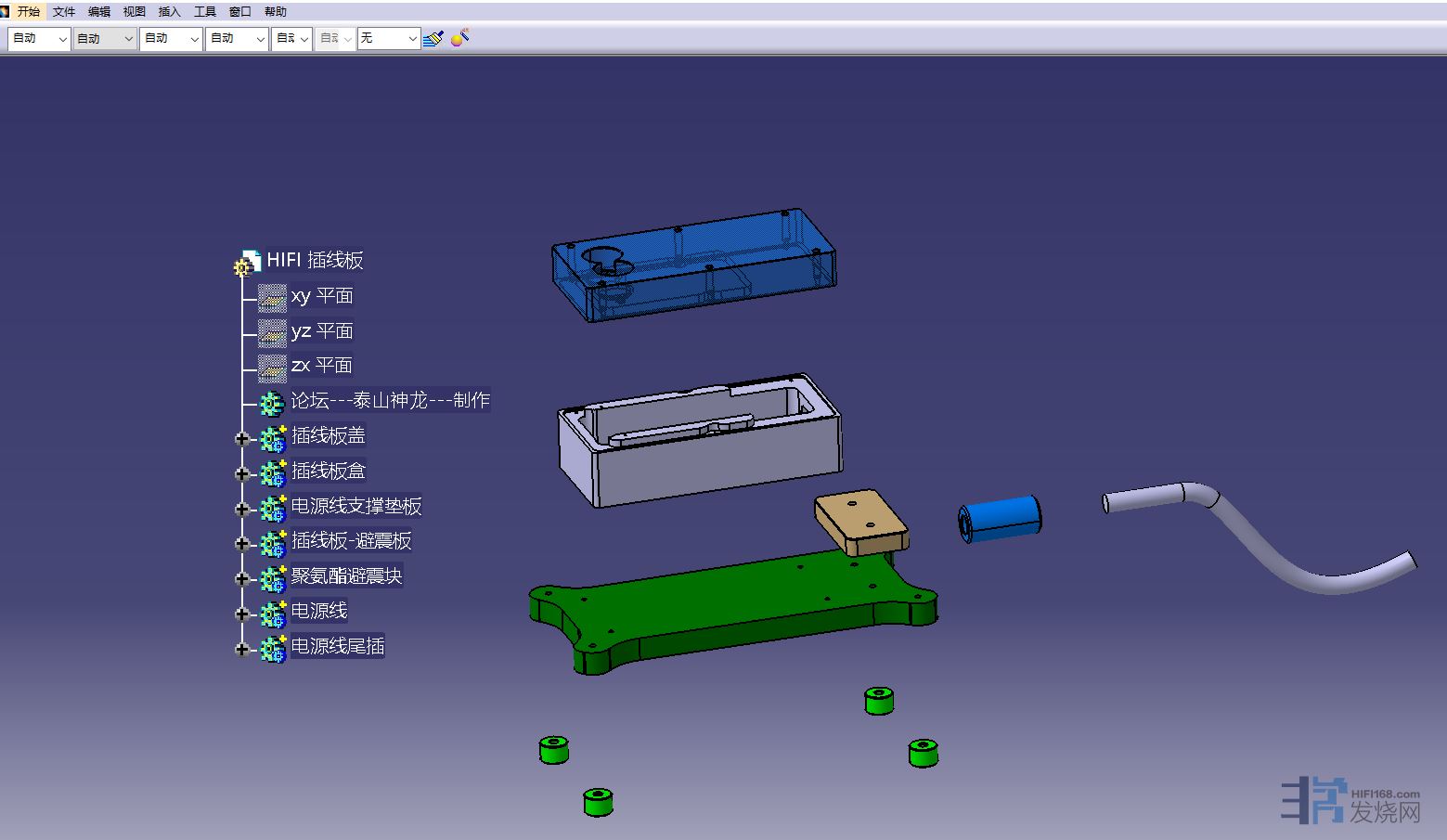

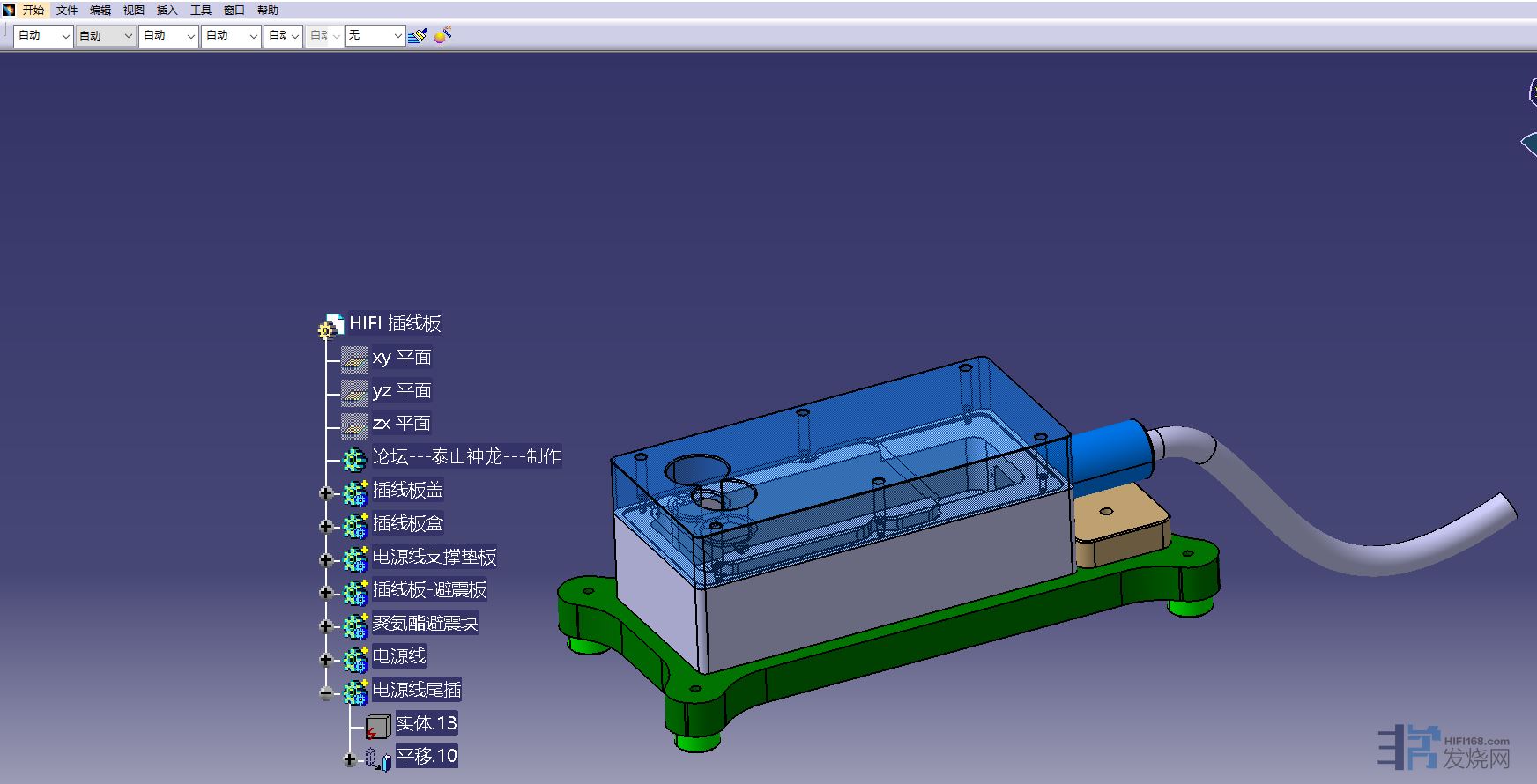

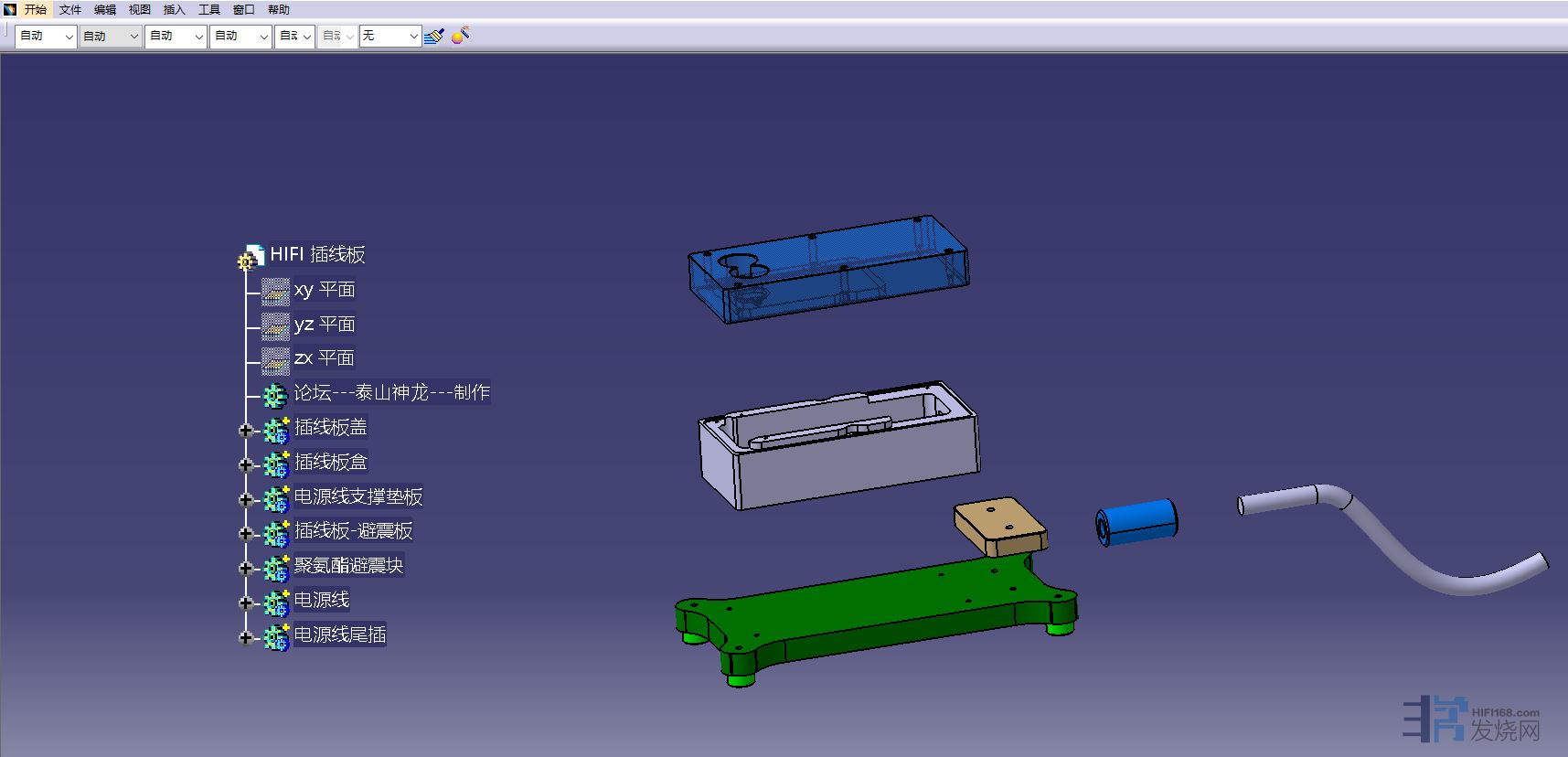

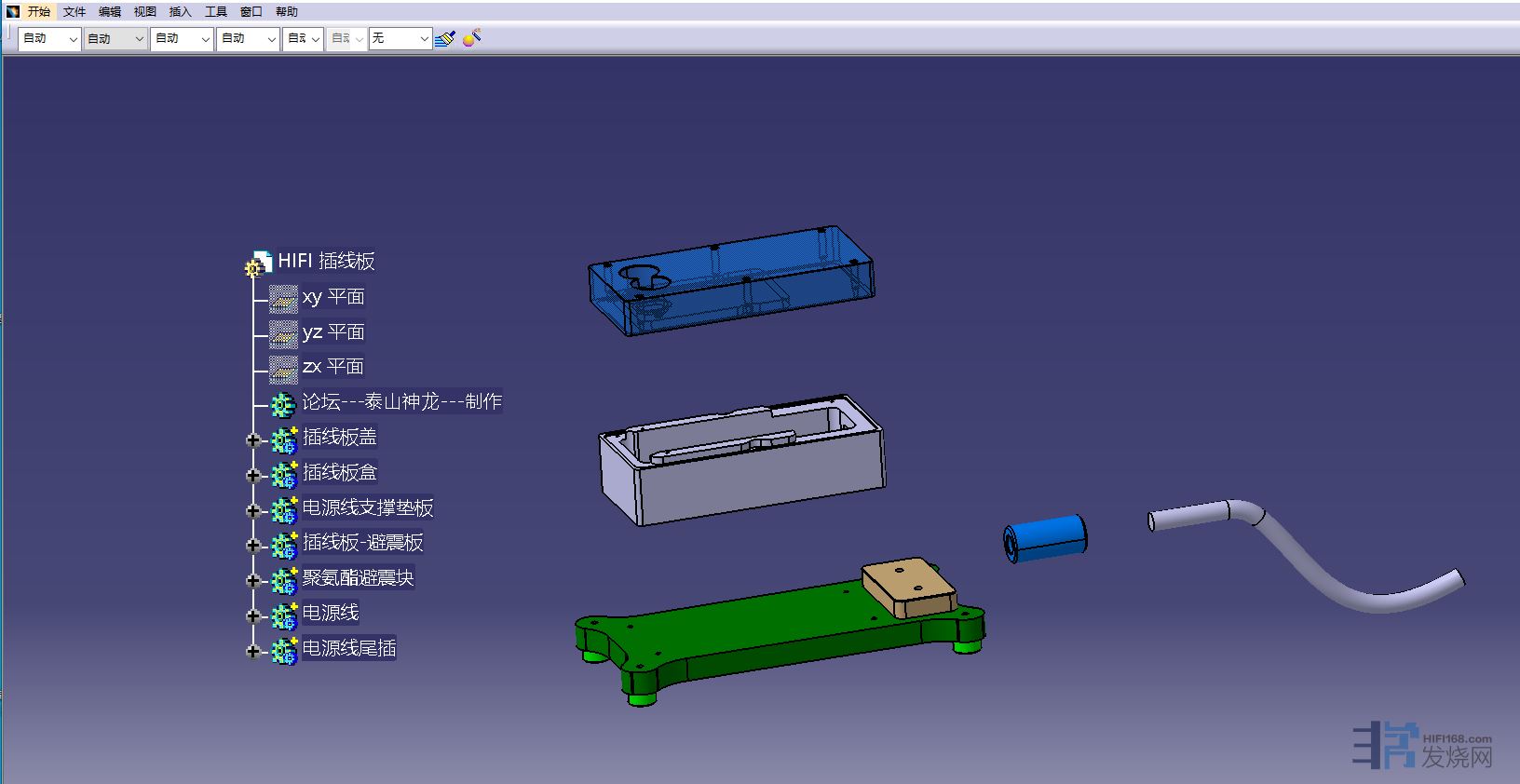

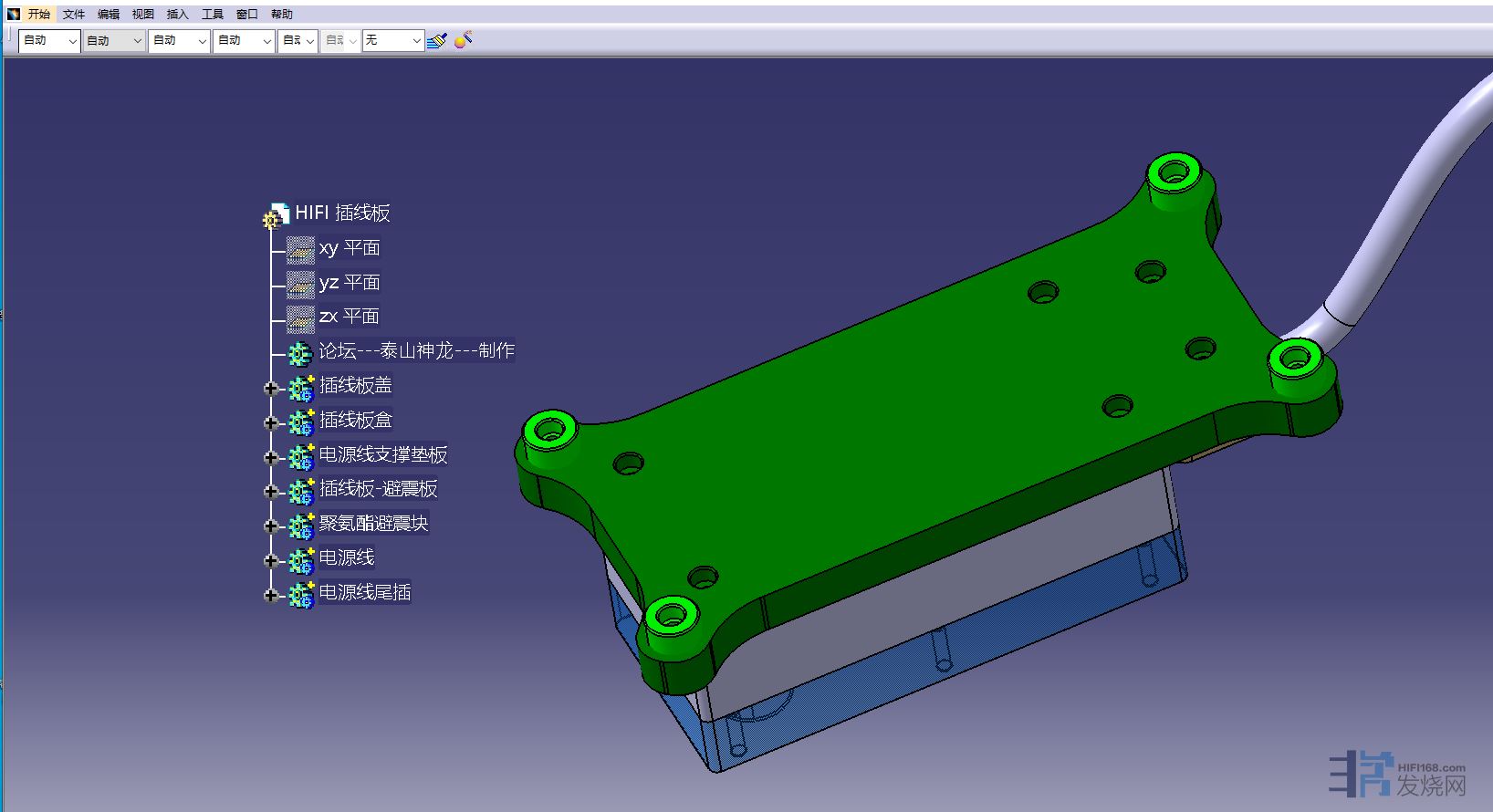

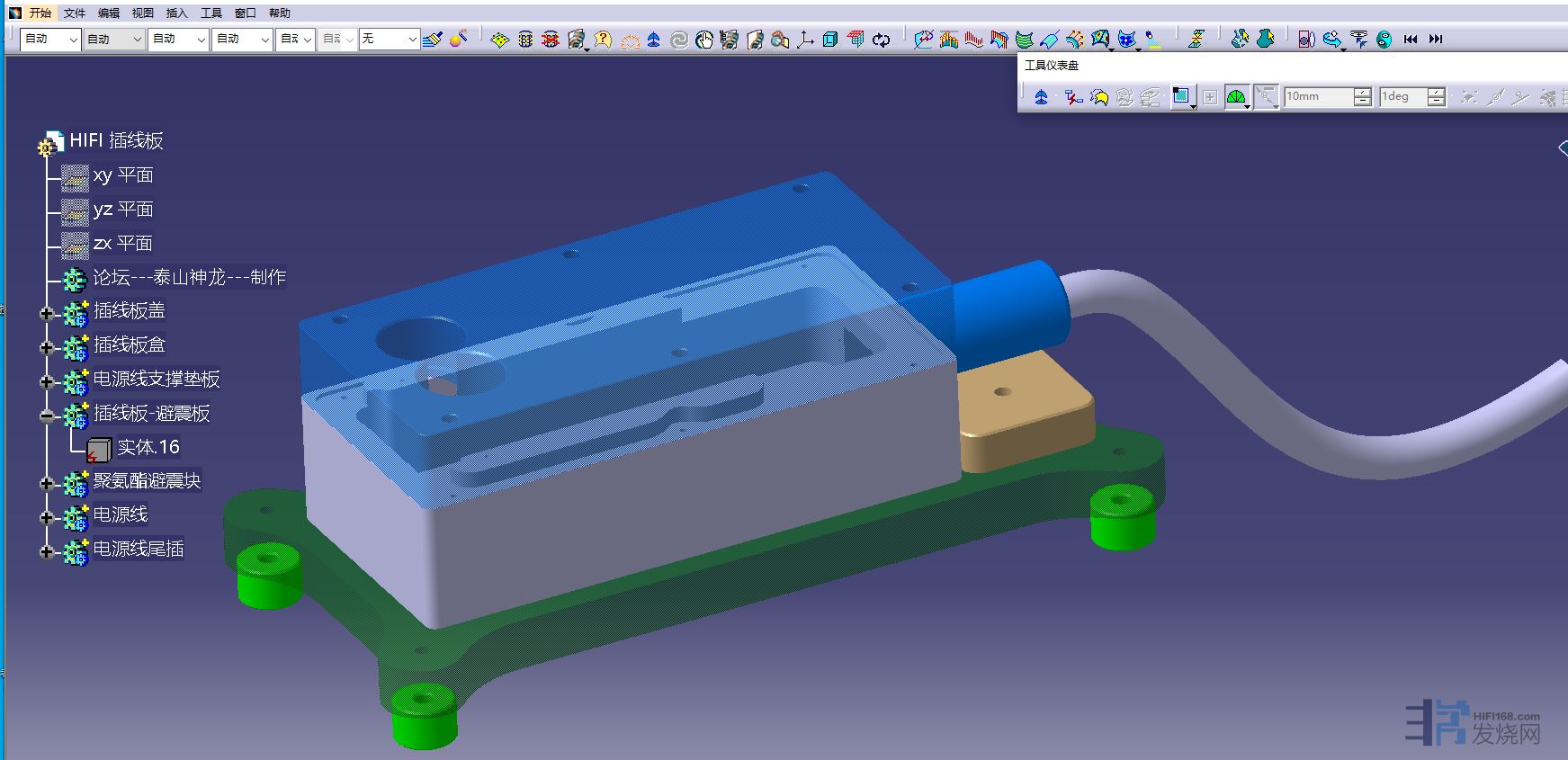

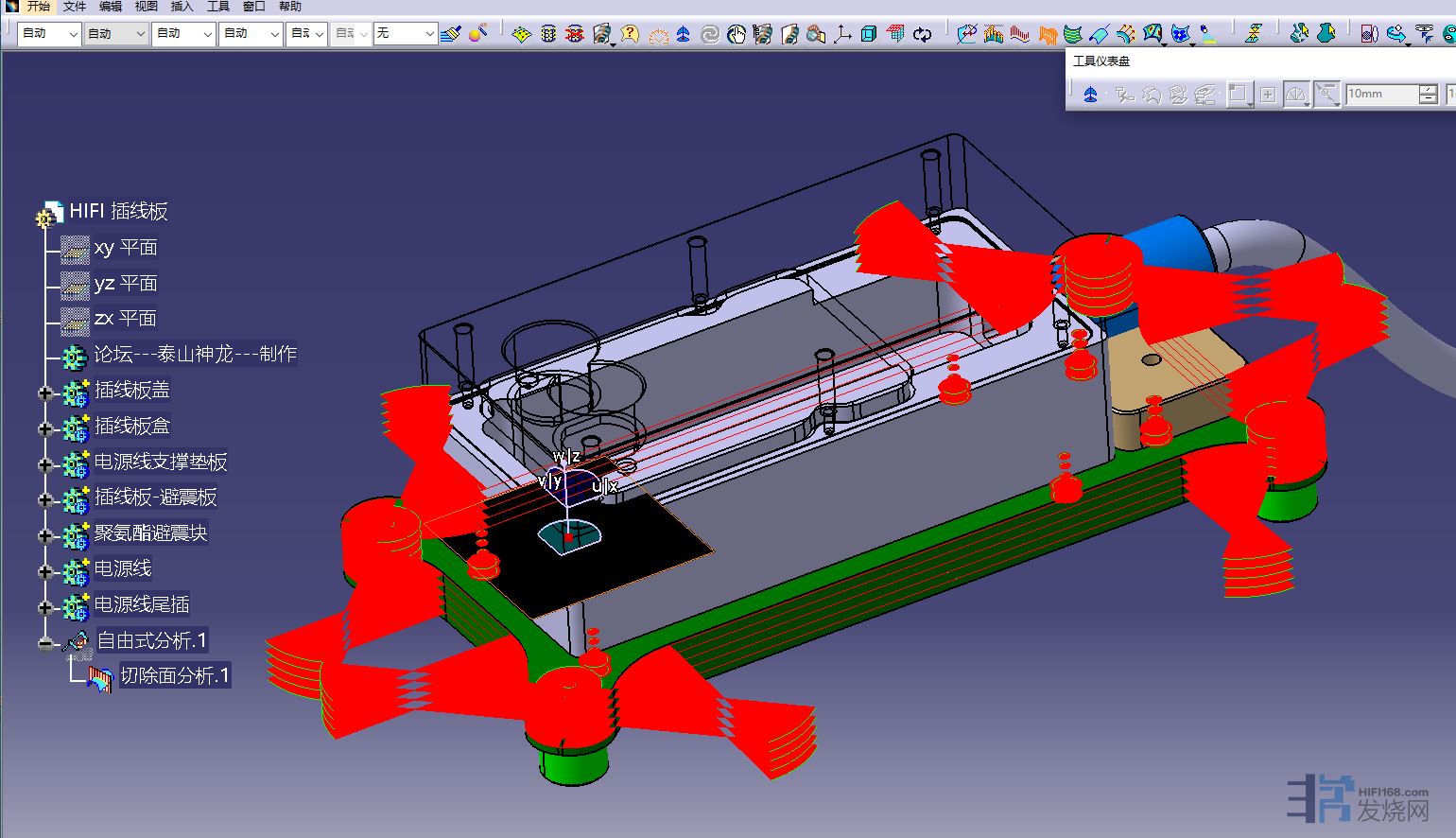

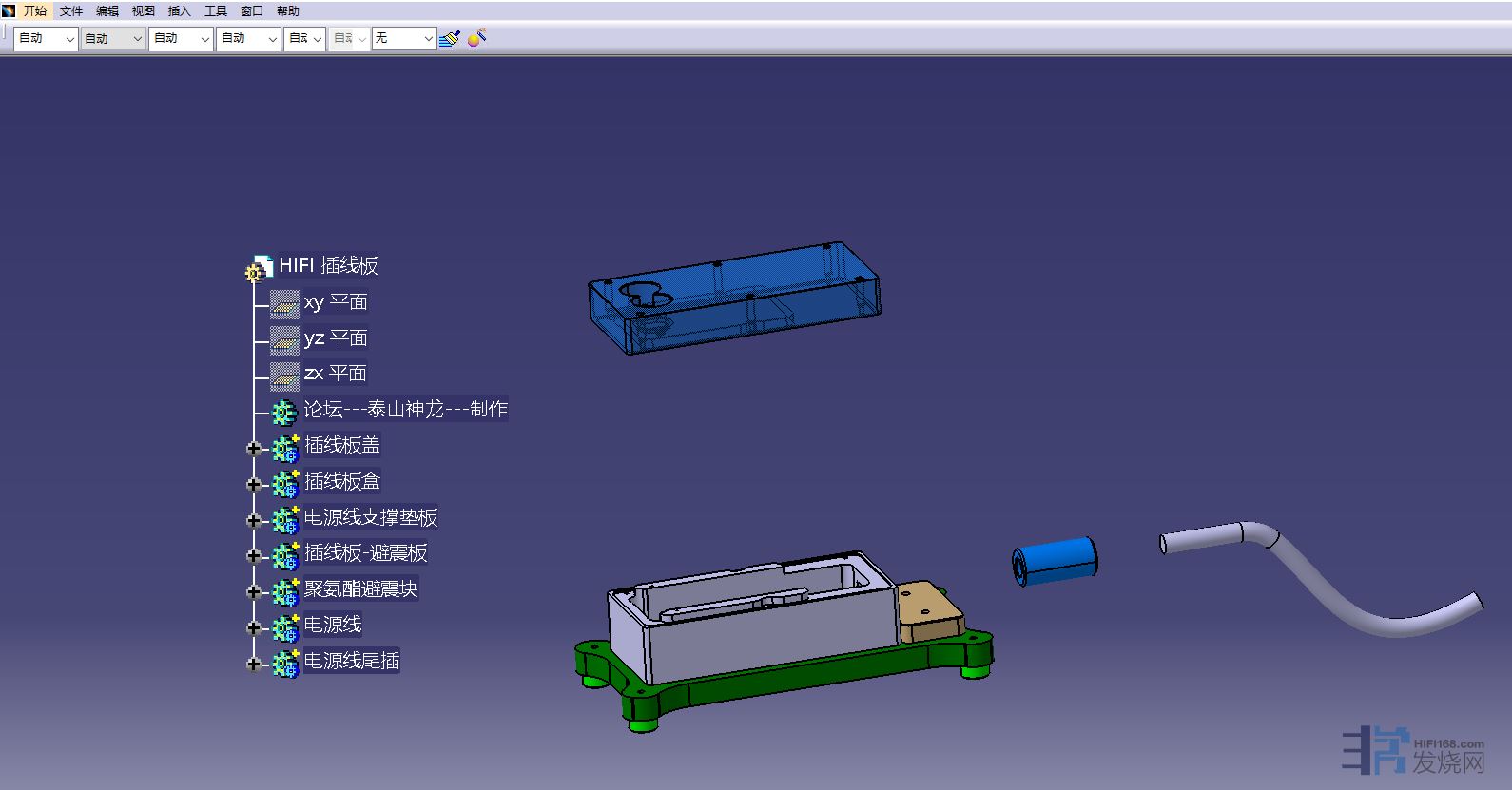

比较一下   实际制作完成后状态  与  未制作前 只用计算机设计 3D模型状态
TOP
泰山神龙
头像

  • 论坛博士后
  • 202
  • 5057
  • 2024-05-25
99#
t T
发表于 2024-07-31 22:20 |只看楼主

还没有完工。。。 其他6个插线板还在组装中。。。   朋友要了2个， 所以我多制作了2个 （累腰 ）

另外正在制作液压自动感应避震系统 把机柜整体进行自动感应避震  利用PLC控制避震  配置一个液晶显示屏 进行

好吧 我承认我还在制作液压避震系统中 部分材料今天才到


TOP
泰山神龙
头像

  • 论坛博士后
  • 202
  • 5057
  • 2024-05-25
100#
t T
发表于 2024-07-31 22:24 |只看楼主

可以扩展3个插芯 空间已经预留好了，也可以安装 其他电路板与滤波板  因为插芯在最前面 有很大空间
用电子秤 大体称重了一下  1个插线板  12.1公斤（还没有安装尾插与内部电线）
