楼主:泰山神龙

插线板改善---自制插线板---（重25斤的超厚铝合金插芯板 ） [复制链接]

查看: 30010|回复: 169
泰山神龙
头像

  • 论坛博士后
  • 221
  • 5636
  • 2024-05-25
91#
t T
发表于 2024-07-28 20:43 |只看楼主

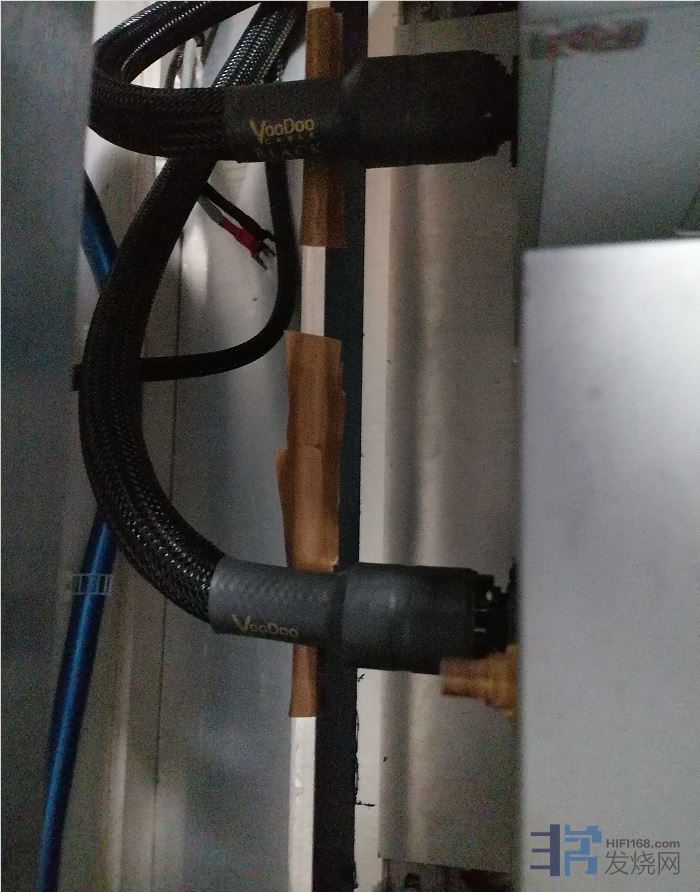

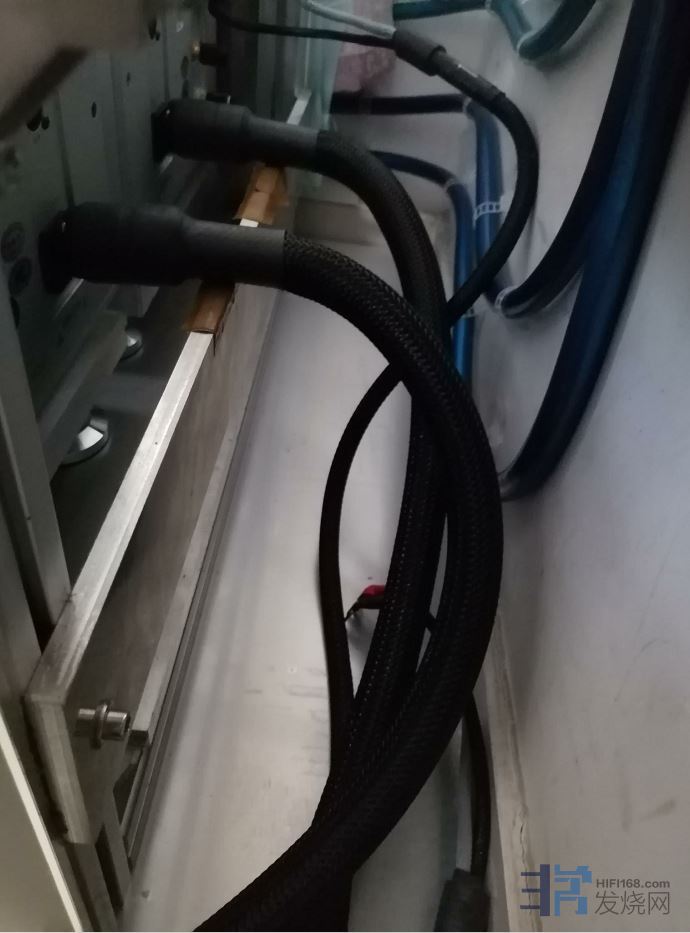

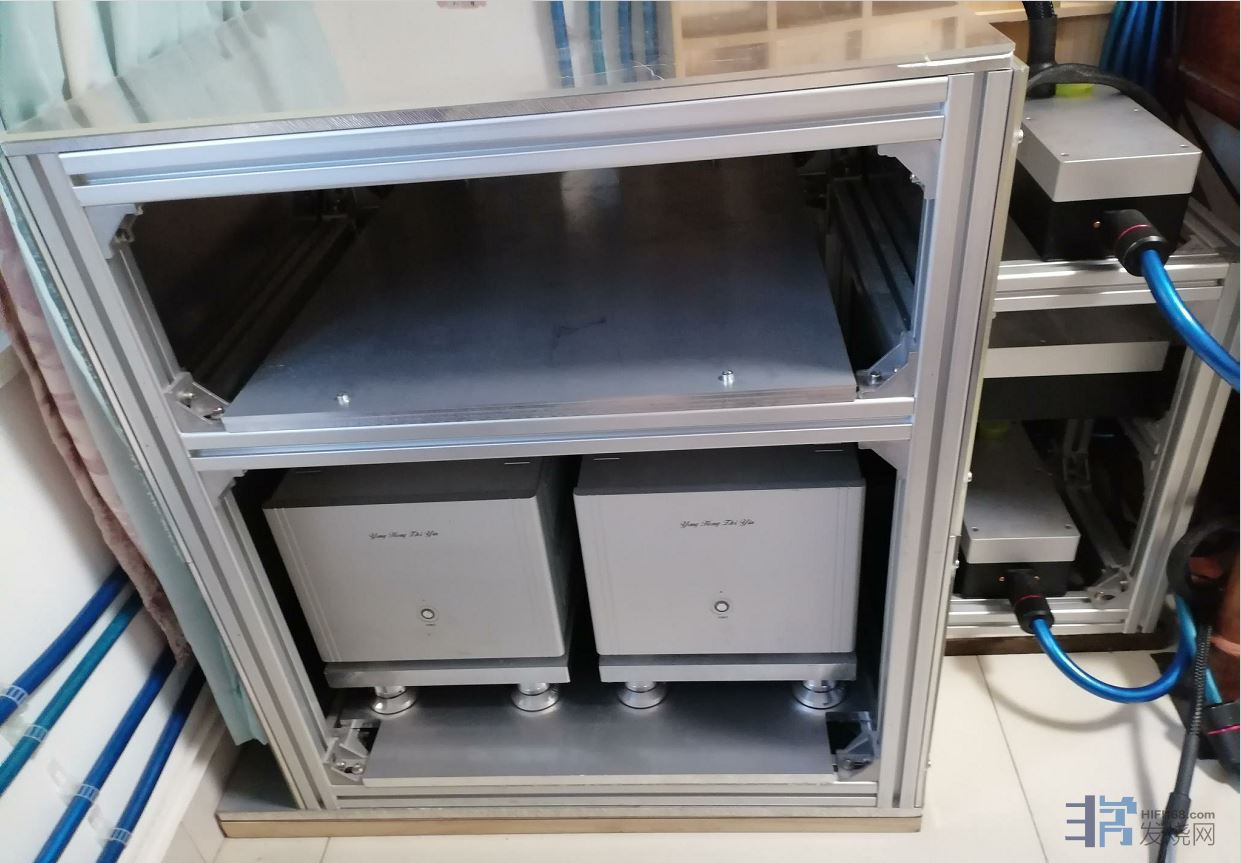

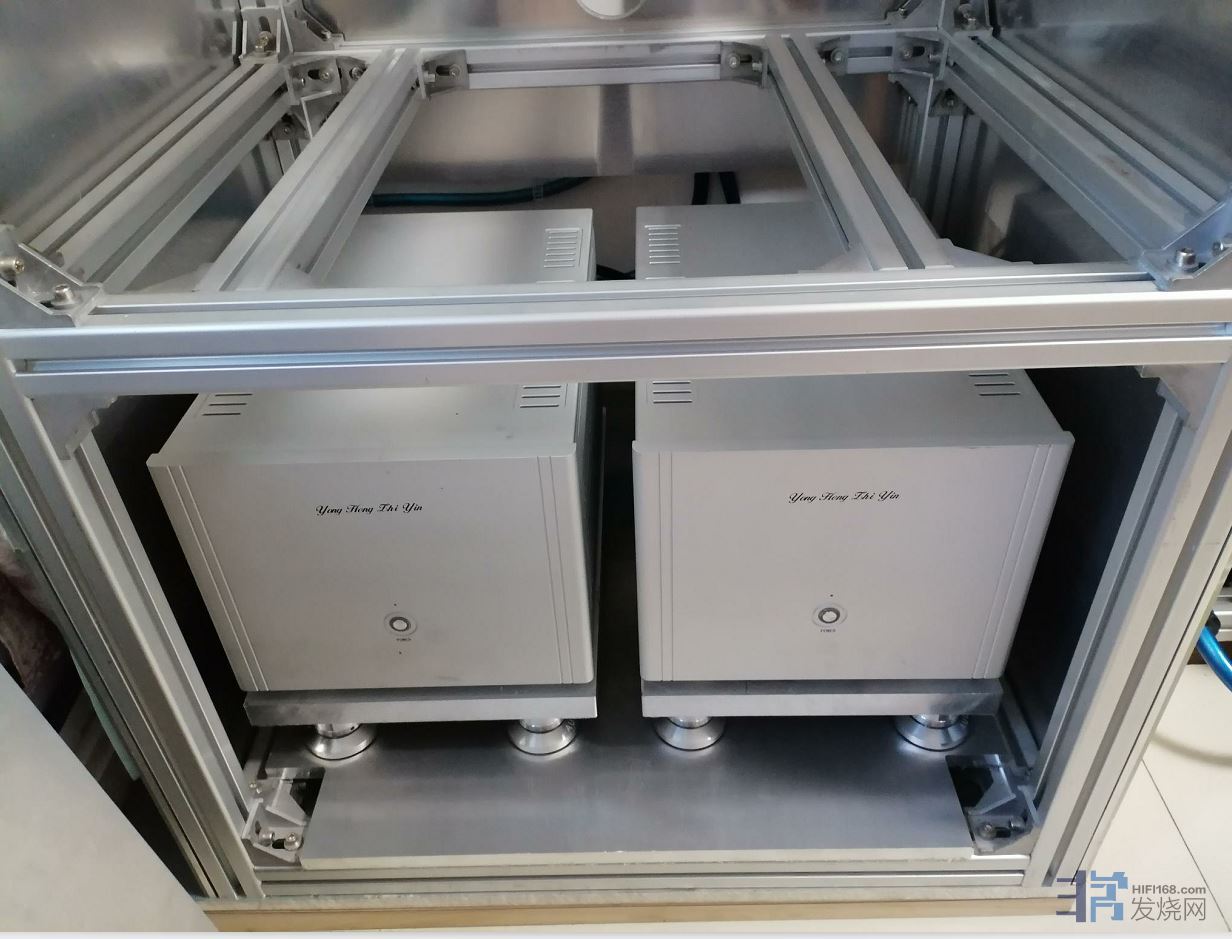

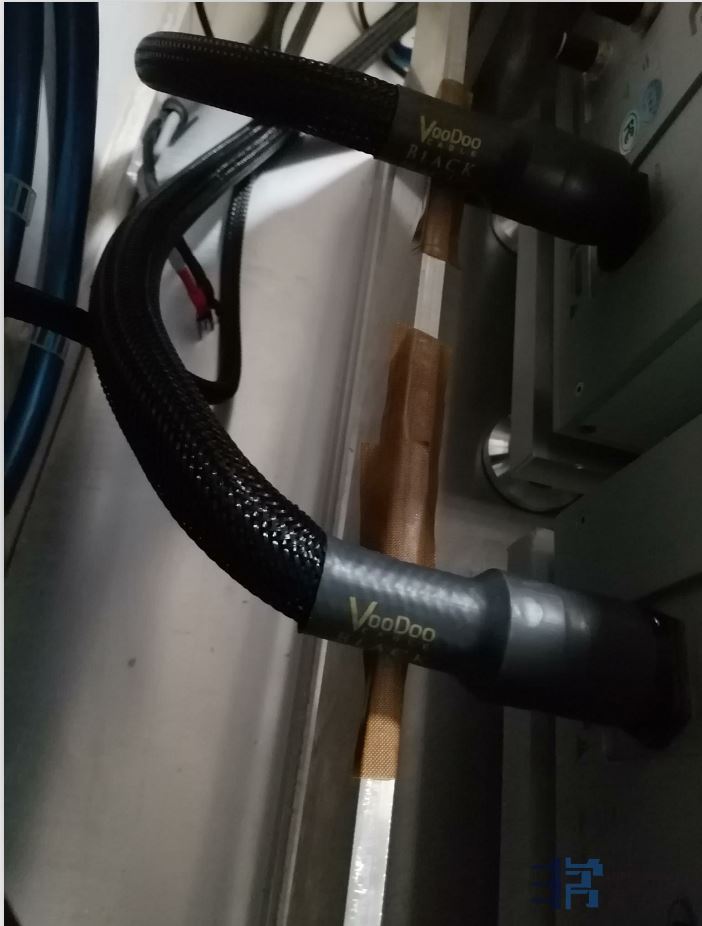

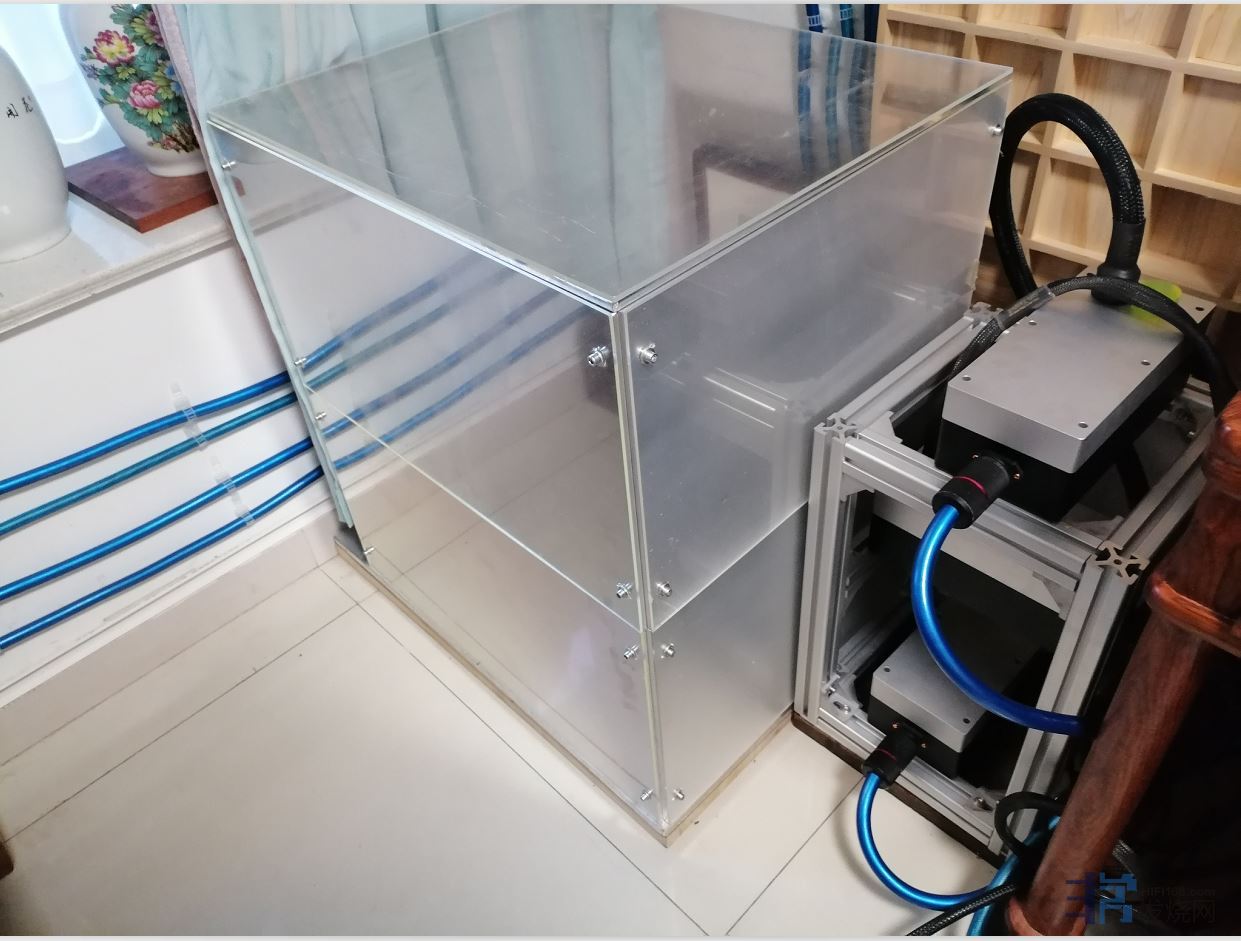

机柜采用了铝合金型材 有导轨滑动固定槽，在机柜里面我设计了一个电源线尾插支撑板，

为了方便拍照 我特别安装到机柜外侧导轨上 拍照展示（平时在机柜内侧导轨上）

无论 功放机与解码器 摆放到机柜里面的任何高度，电源线尾插支撑板  通过导轨都可以滑动到 任何高度 保证电源线垂直插入设备 不垂斜下来。

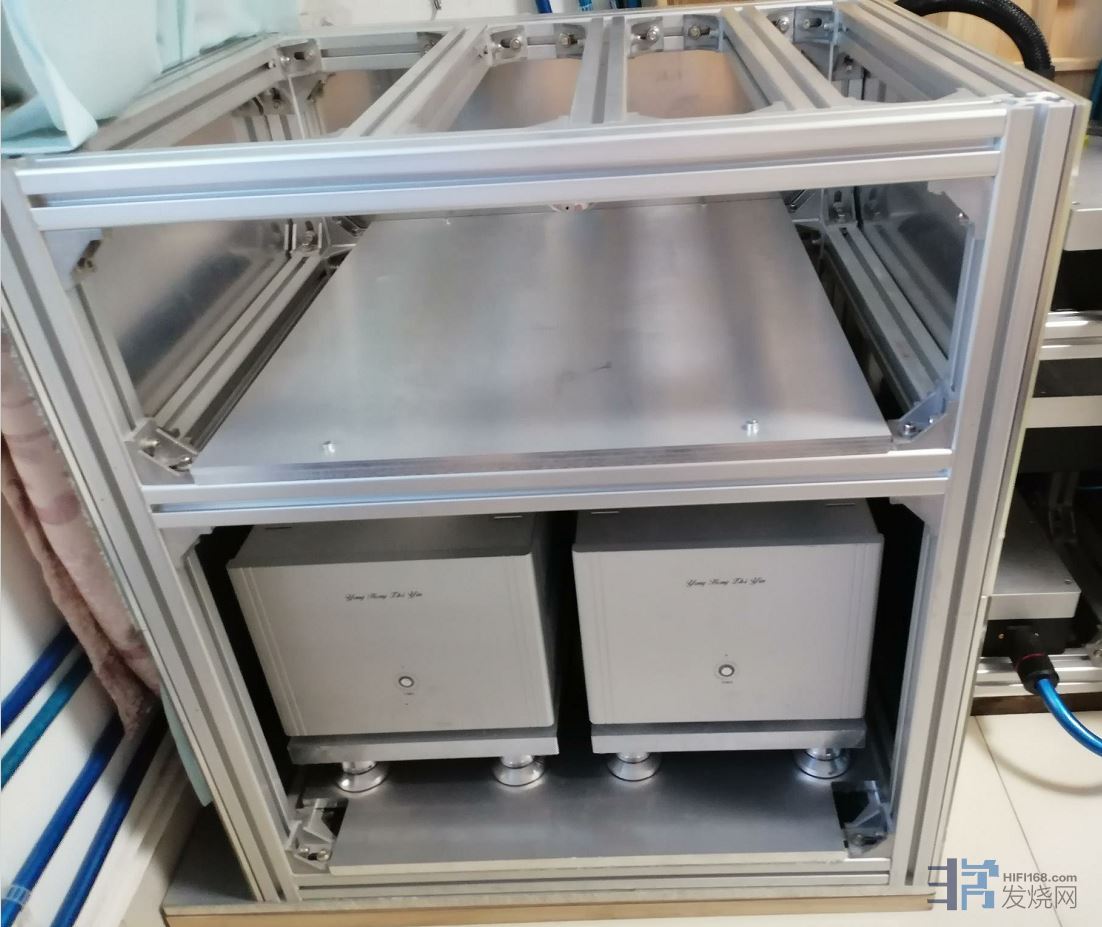

机柜是由欧标40X40铝合金型材组装，可以任意拆卸，可以调整任意高度与增加任意层数。
TOP
泰山神龙
头像

  • 论坛博士后
  • 221
  • 5636
  • 2024-05-25
92#
t T
发表于 2024-07-28 20:46 |只看楼主

机柜暂时先这样，后面我会设计一个液压避震调节平台，把机柜整体放到液压避震平台上  进行 整体避震。
TOP
泰山神龙
头像

  • 论坛博士后
  • 221
  • 5636
  • 2024-05-25
93#
t T
发表于 2024-07-28 20:48 |只看楼主

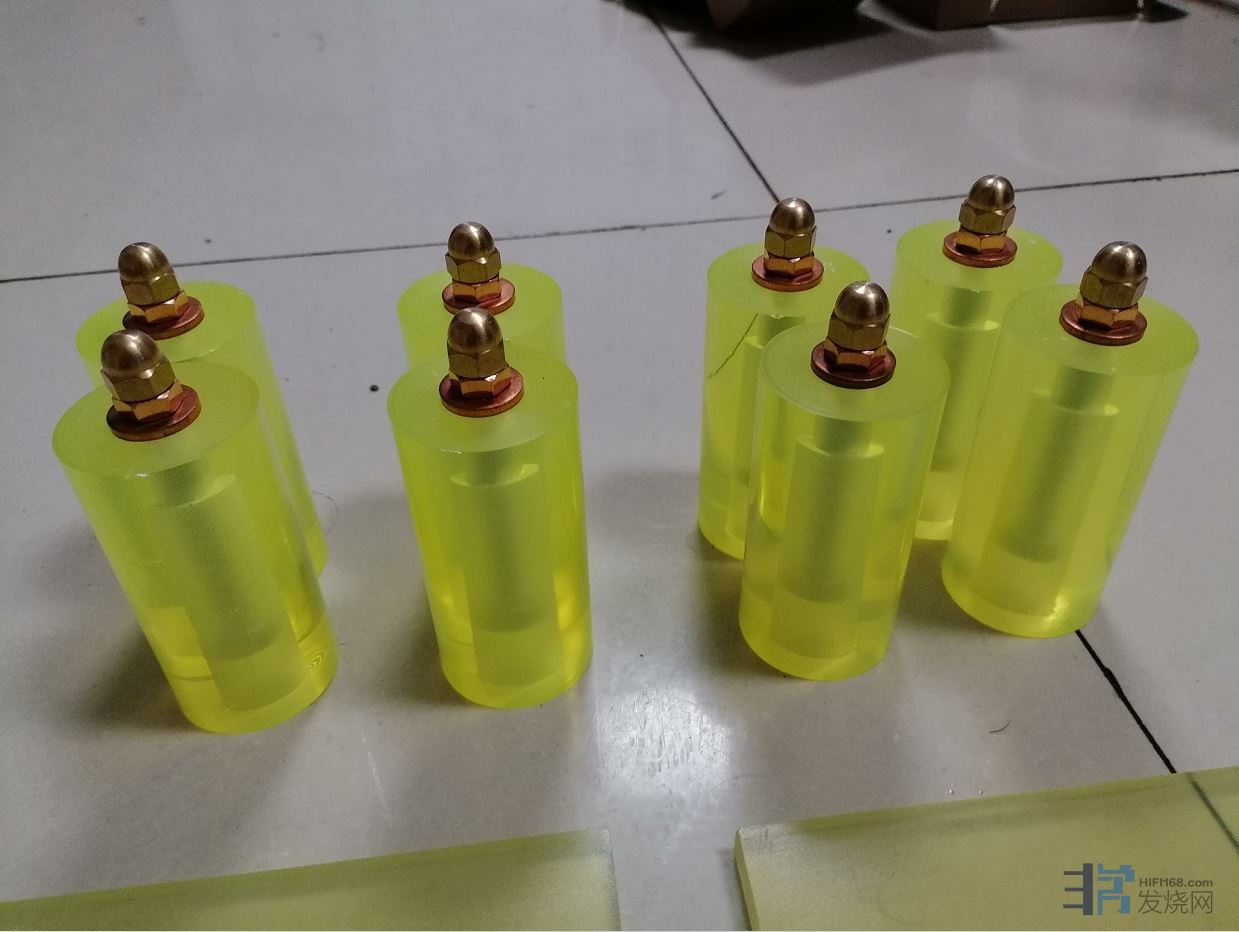

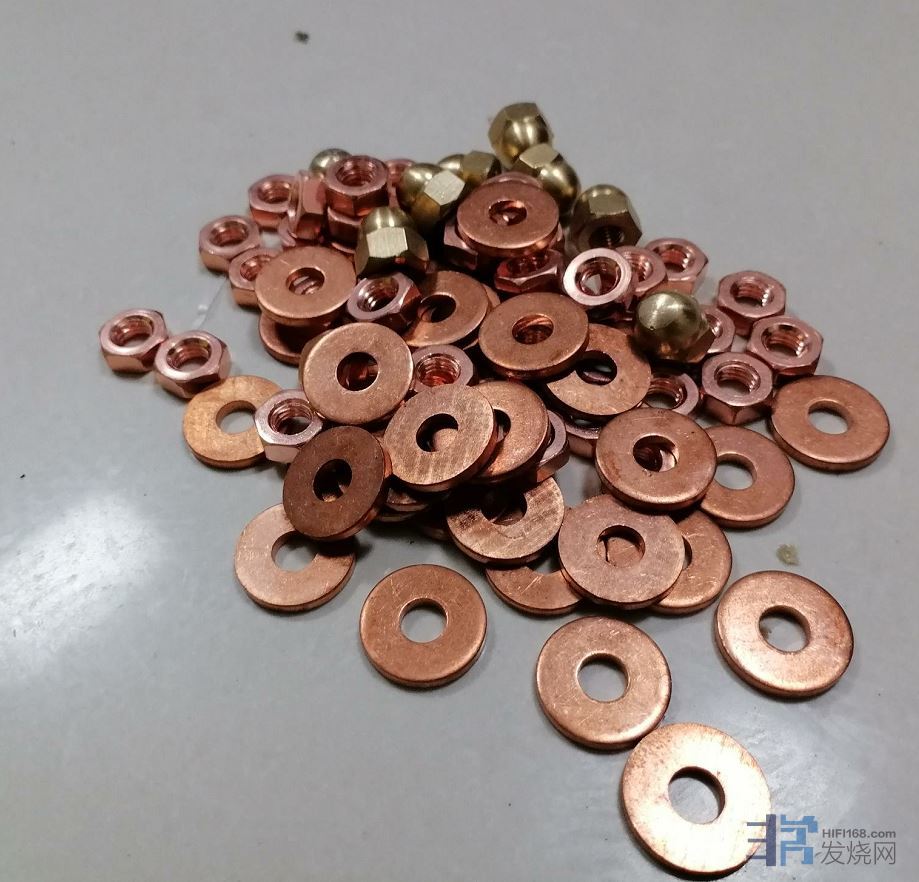

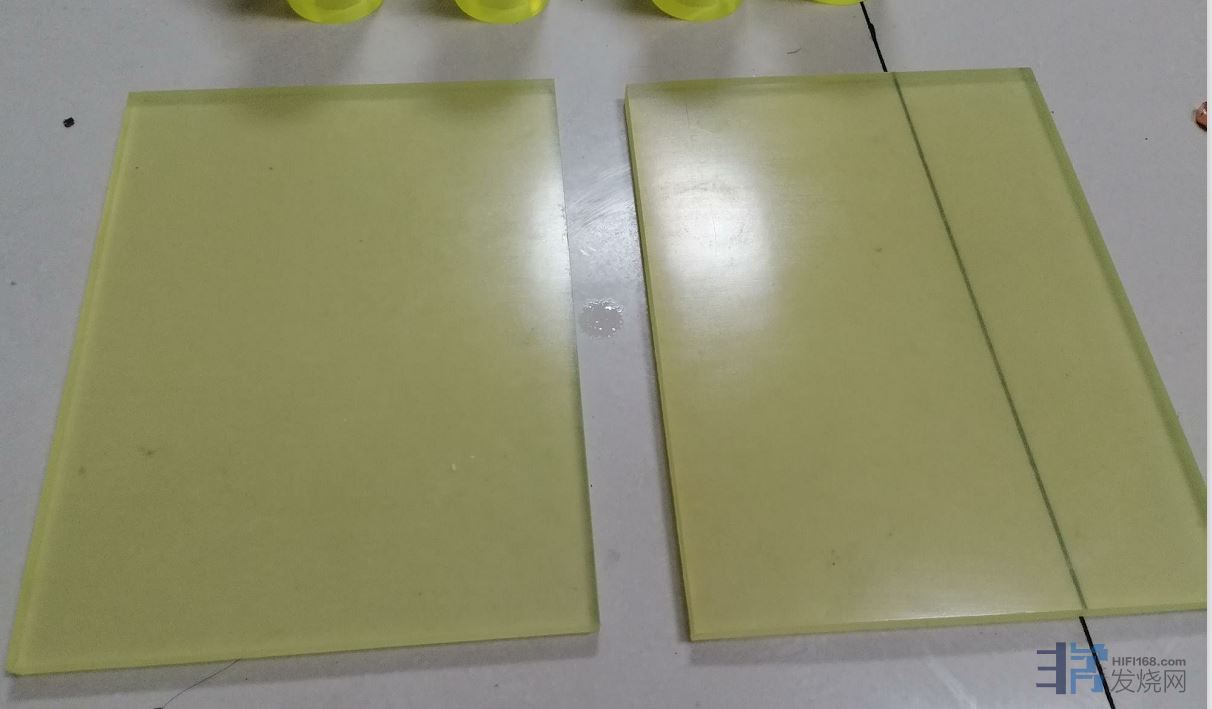

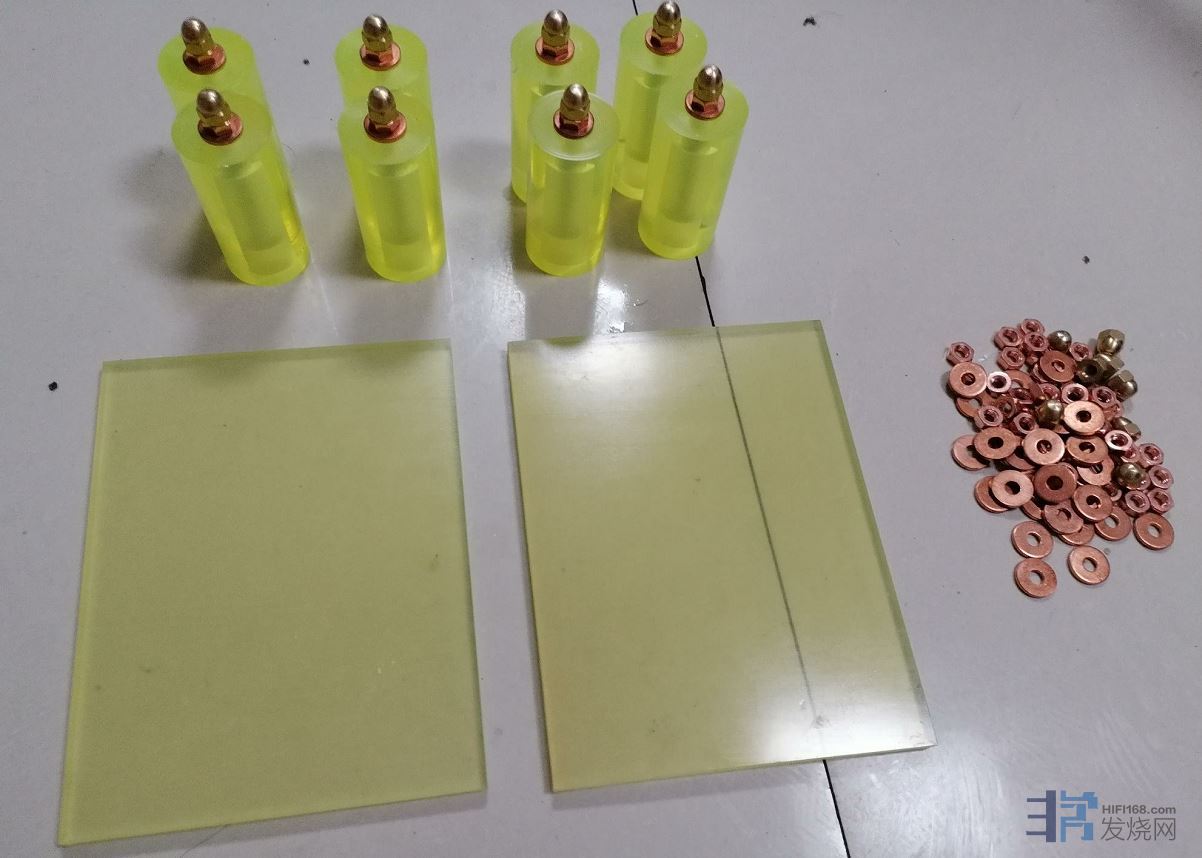

今天收到了 书架箱脚架 改造的避震系统  聚氨酯减震板 与紫铜螺丝配件
TOP
泰山神龙
头像

  • 论坛博士后
  • 221
  • 5636
  • 2024-05-25
94#
t T
发表于 2024-07-31 22:02 |只看楼主

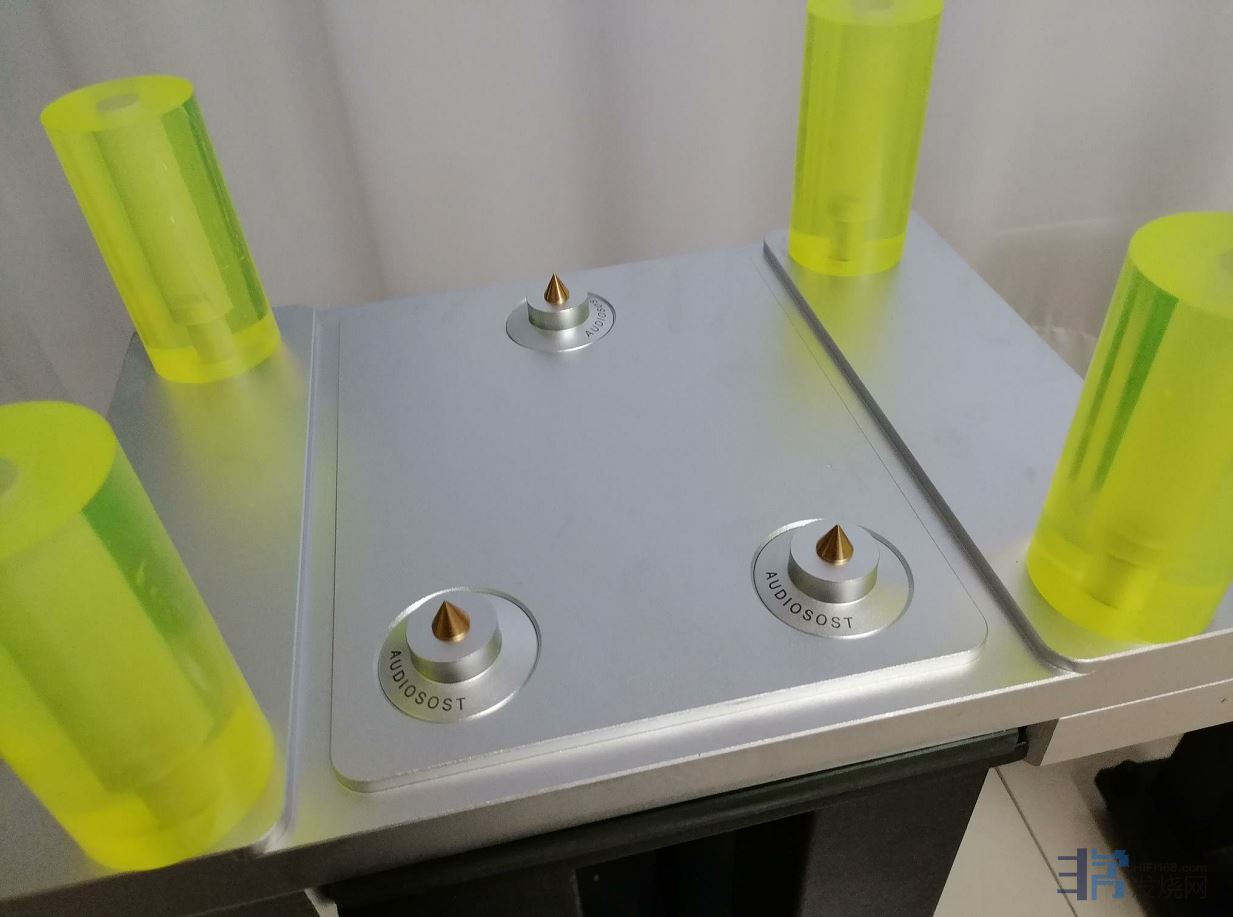

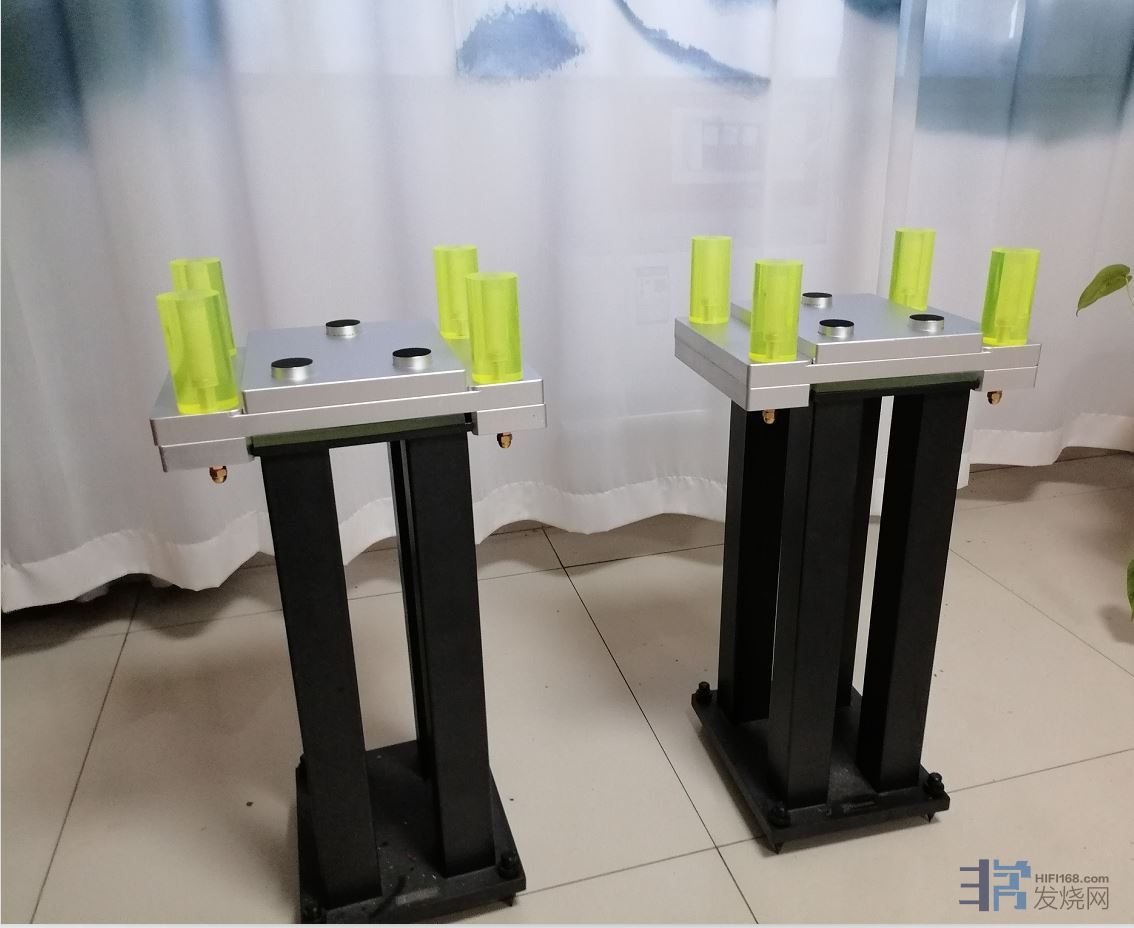

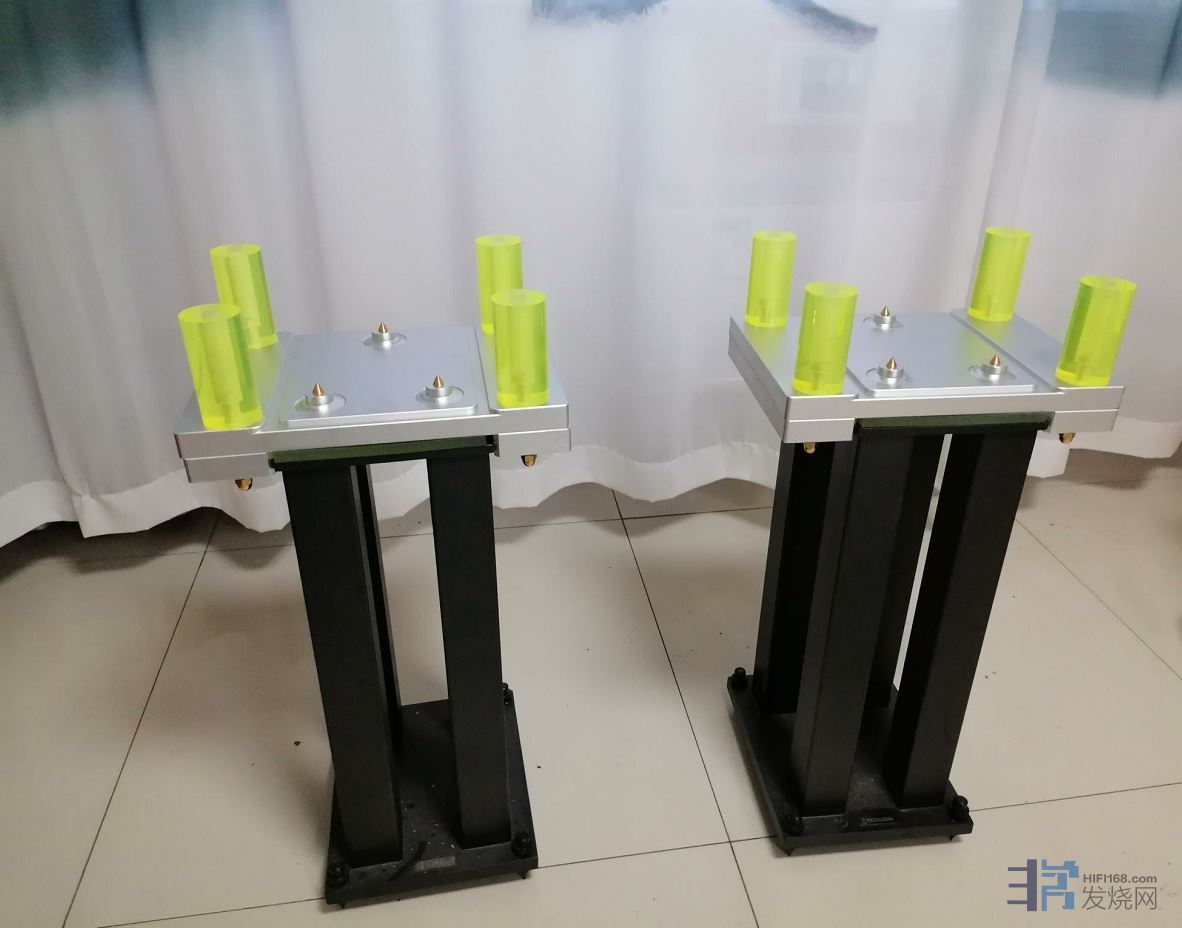

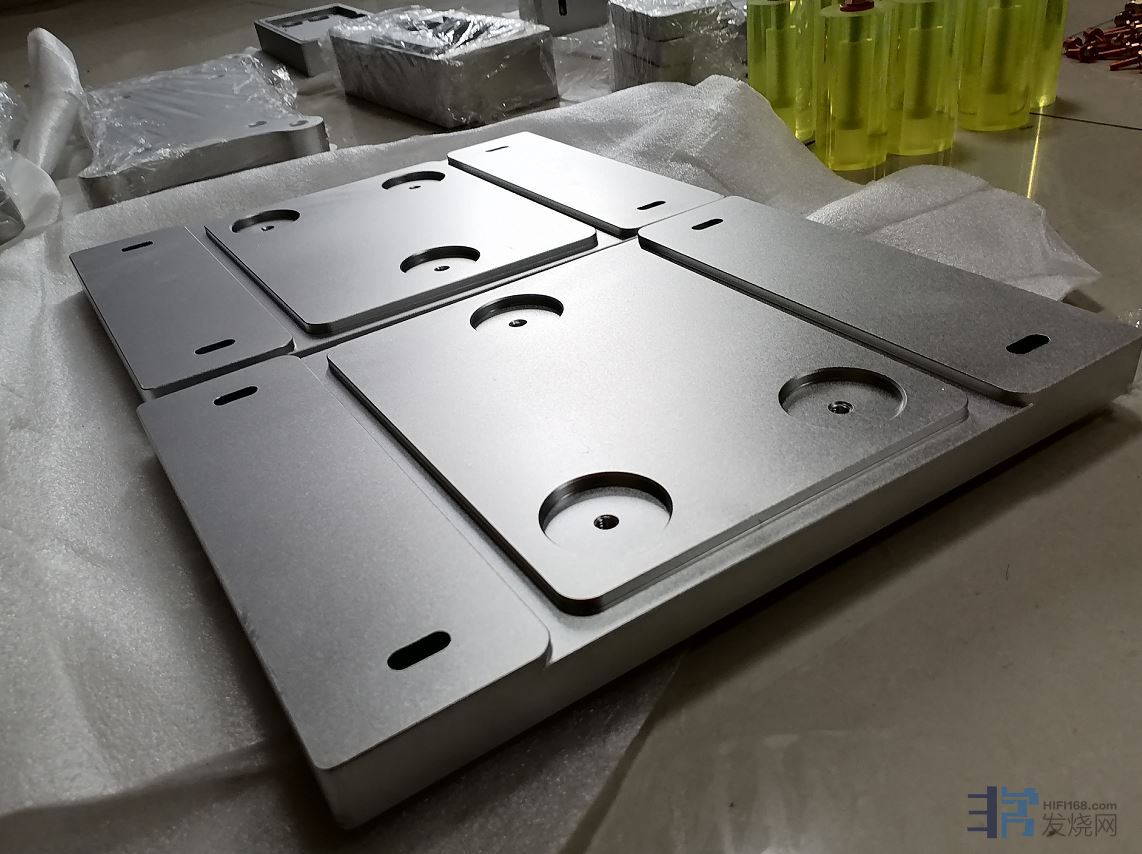

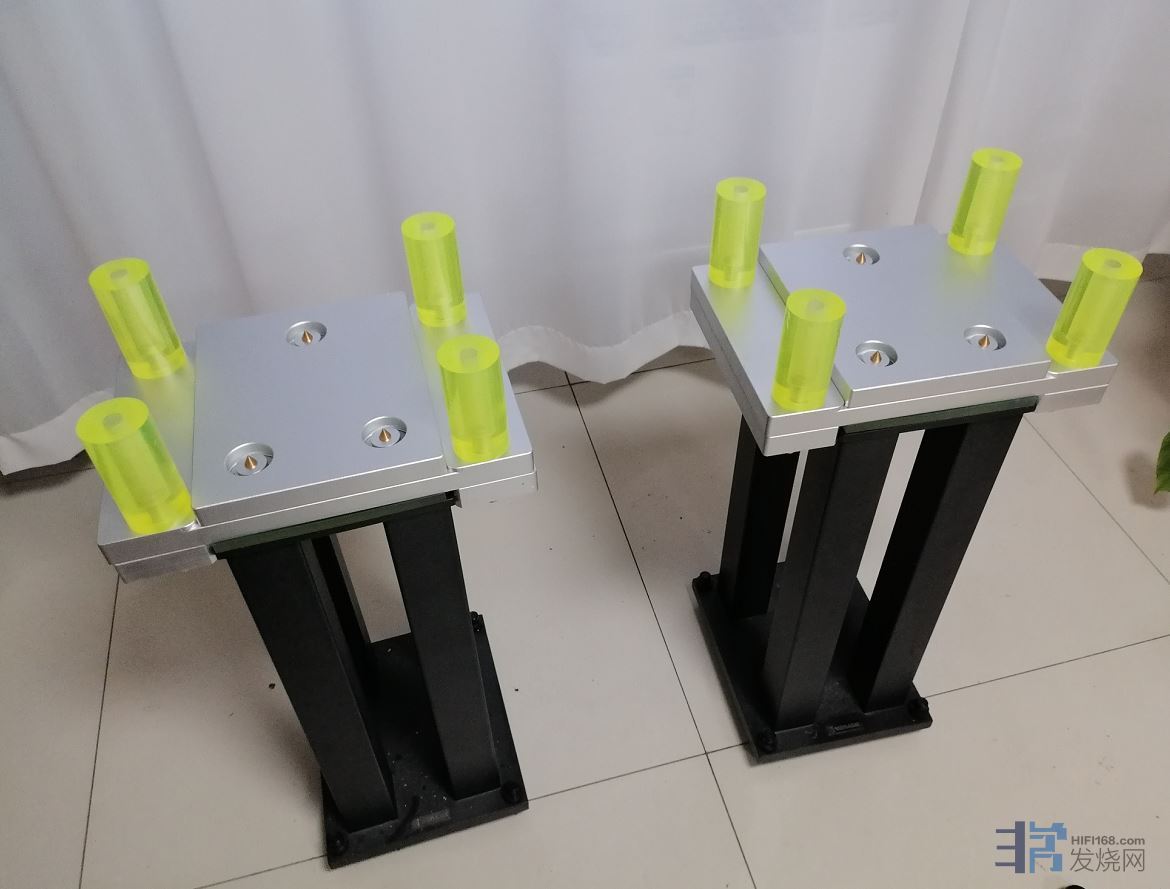

书架箱脚架 改造避震系统 制作完成了 开始组装

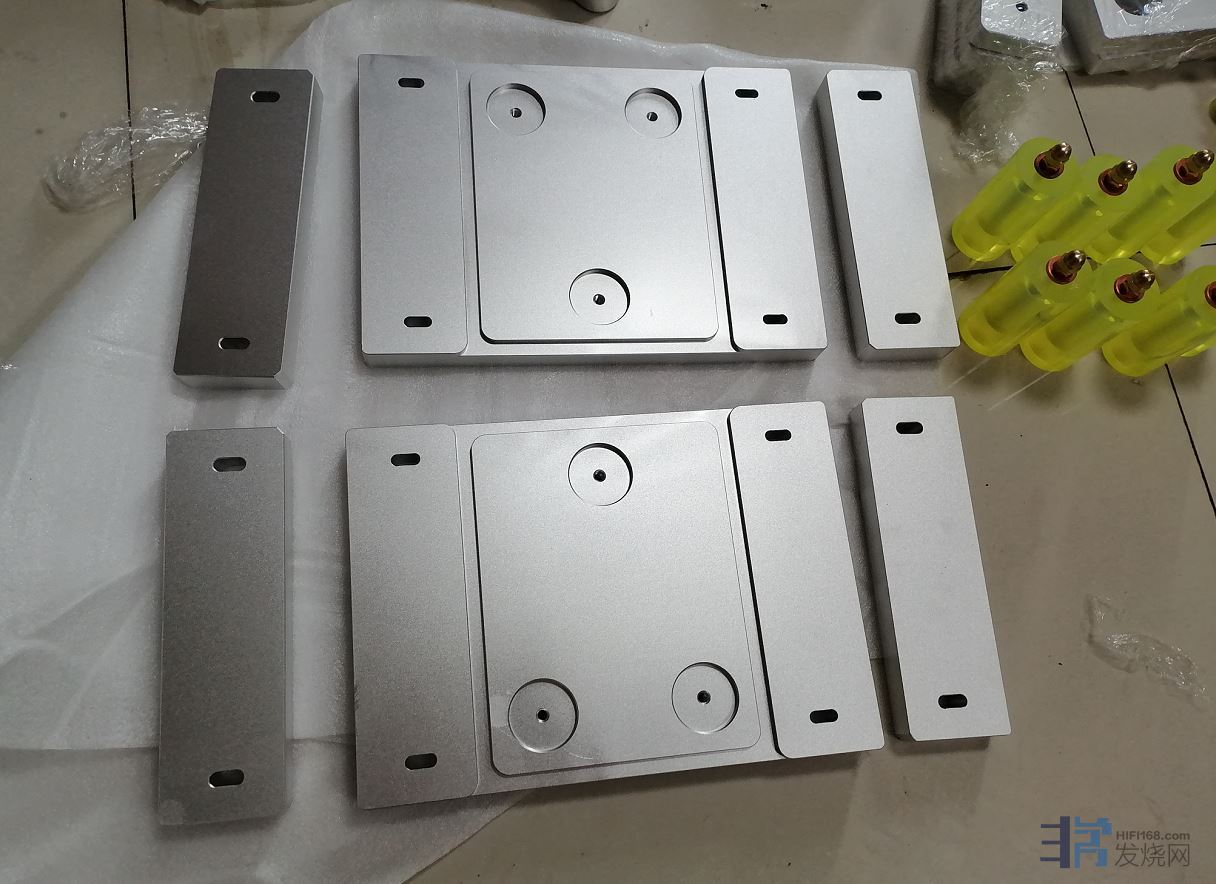

配件到位



开始组装

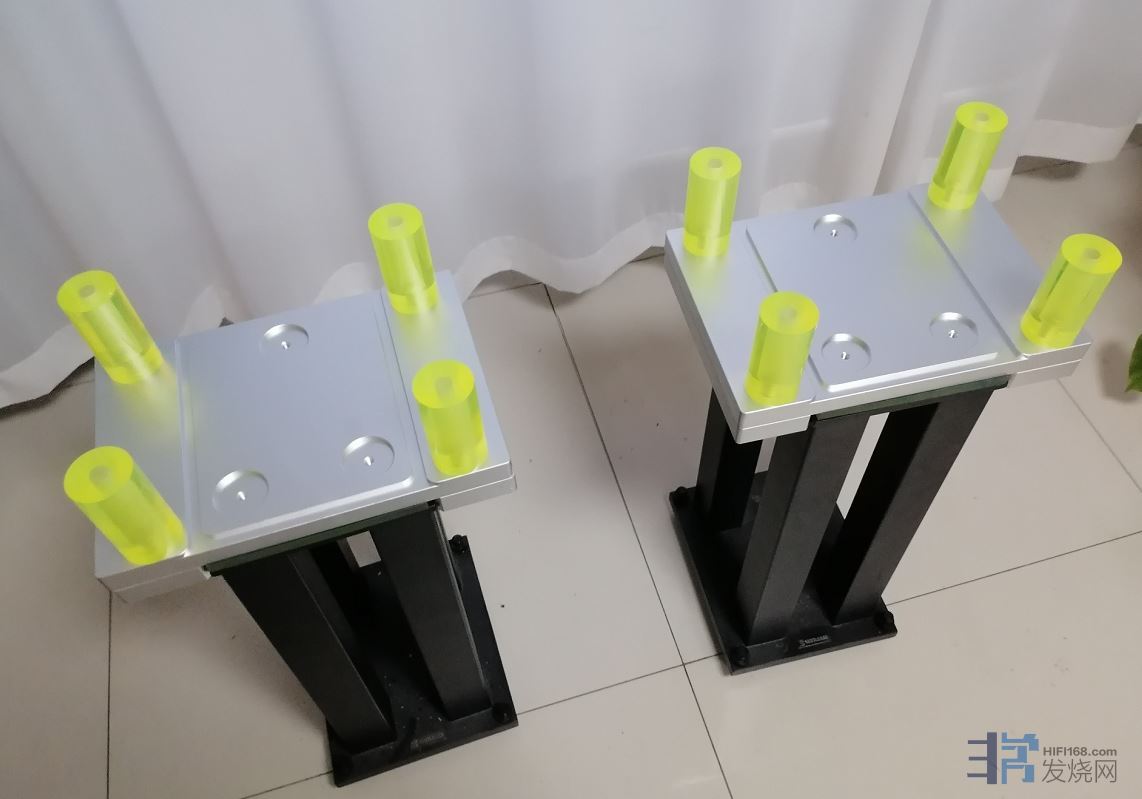

把书架箱脚架摆放好

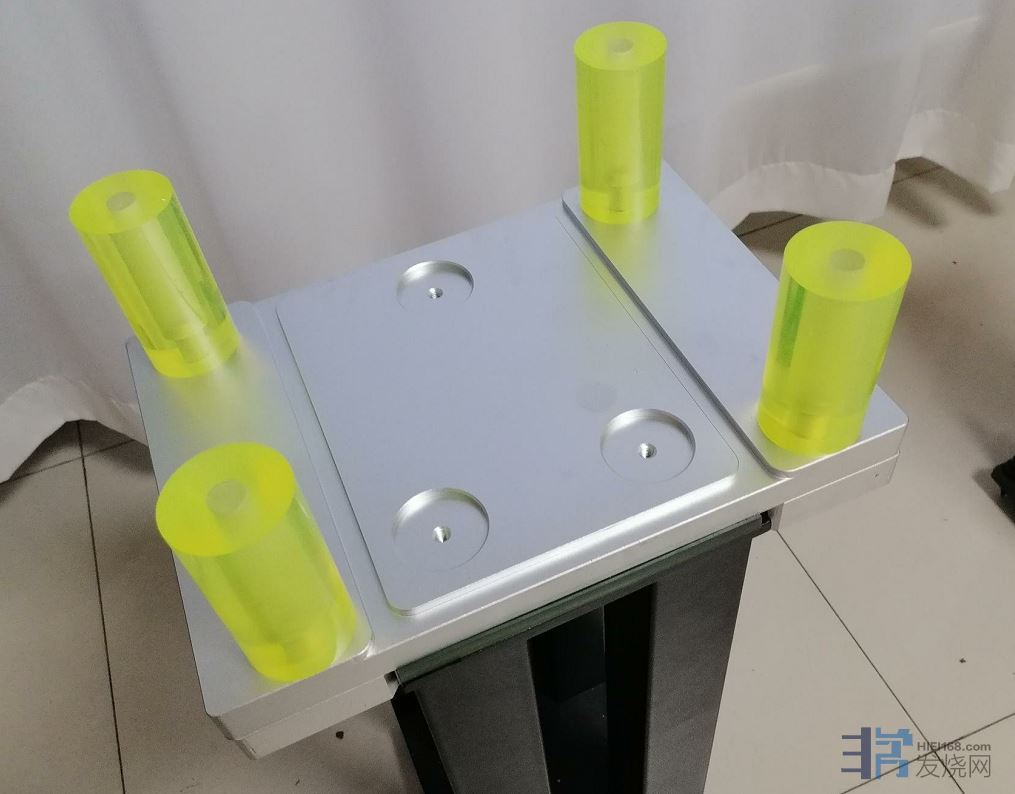

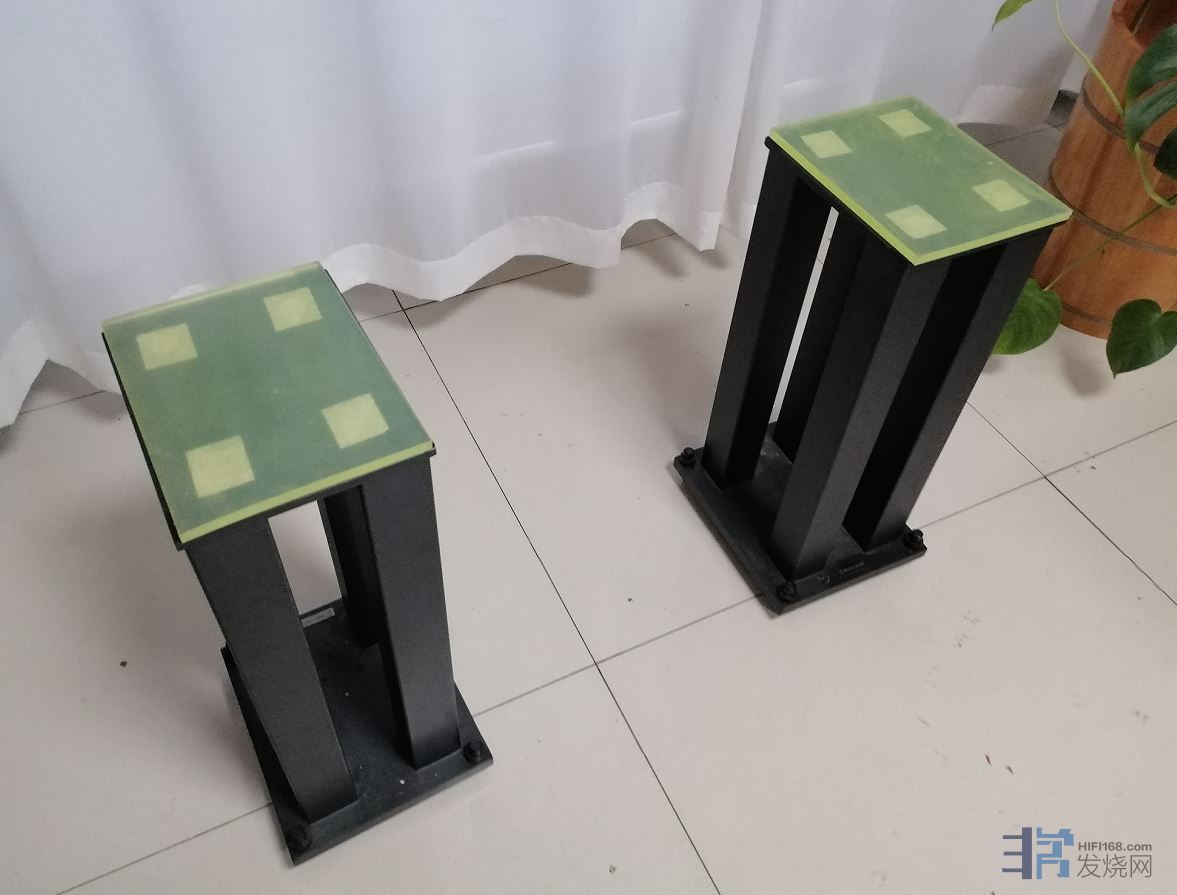

把聚氨酯减震垫安装上




把避震钉安装上（自动定位）



把避震钉定位盖安装上

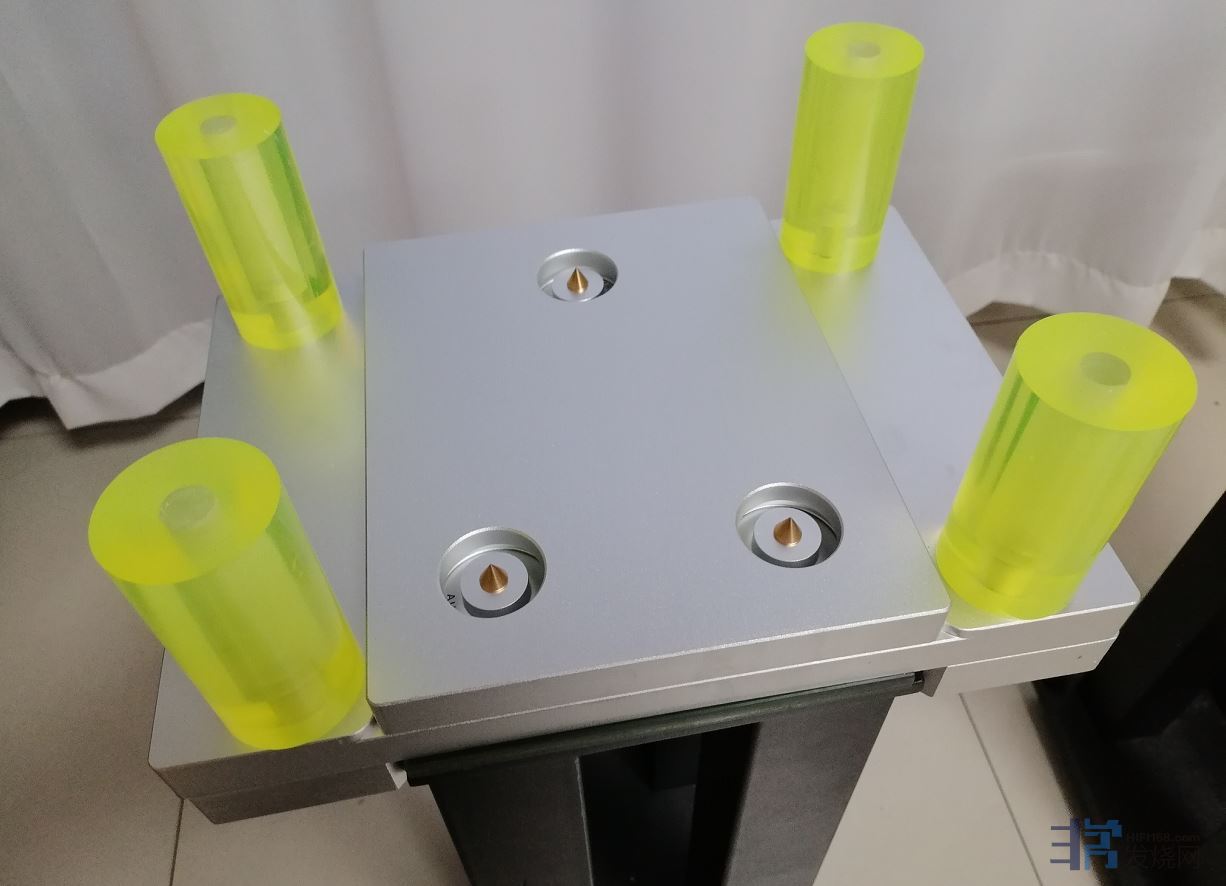

把避震钉帽安装上
TOP
泰山神龙
头像

  • 论坛博士后
  • 221
  • 5636
  • 2024-05-25
95#
t T
发表于 2024-07-31 22:05 |只看楼主

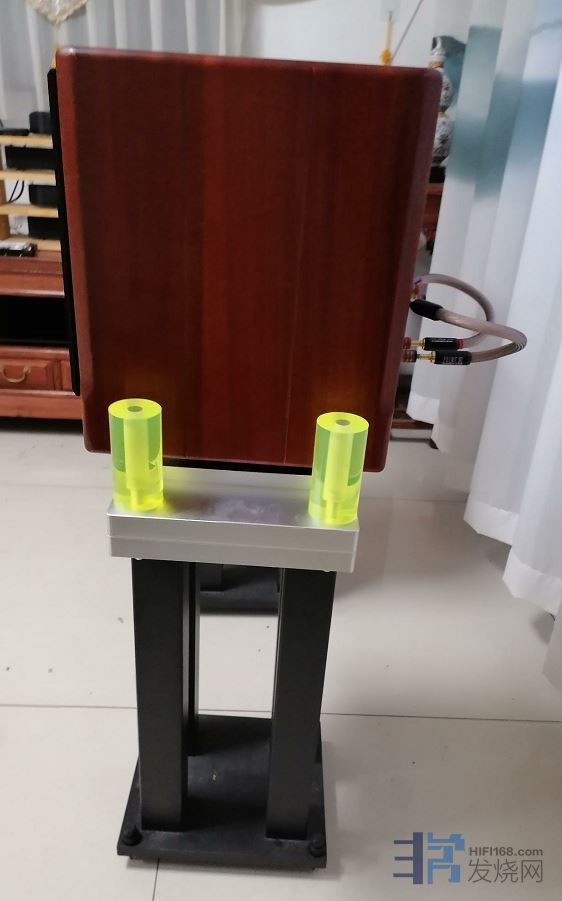

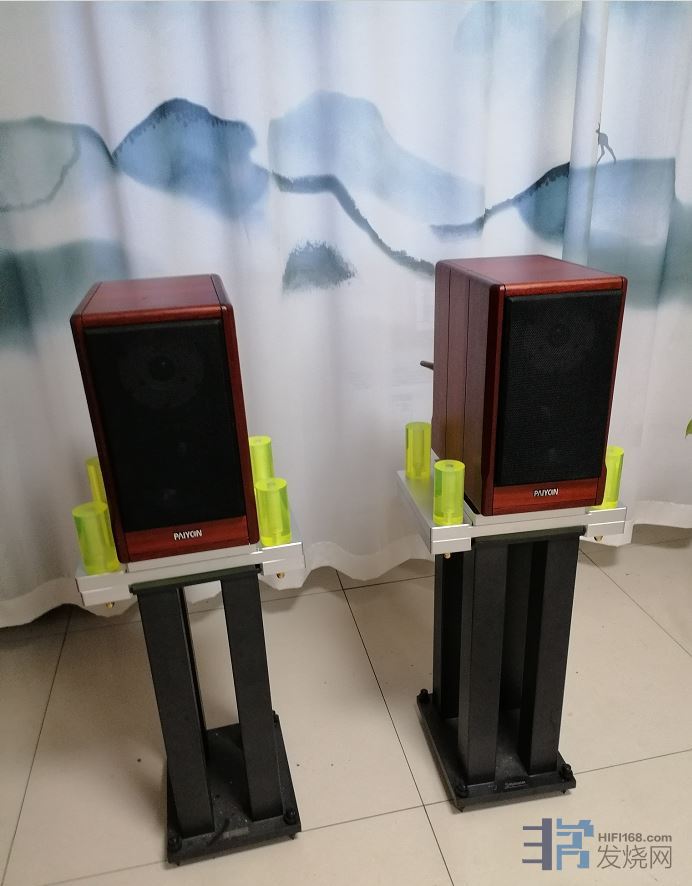

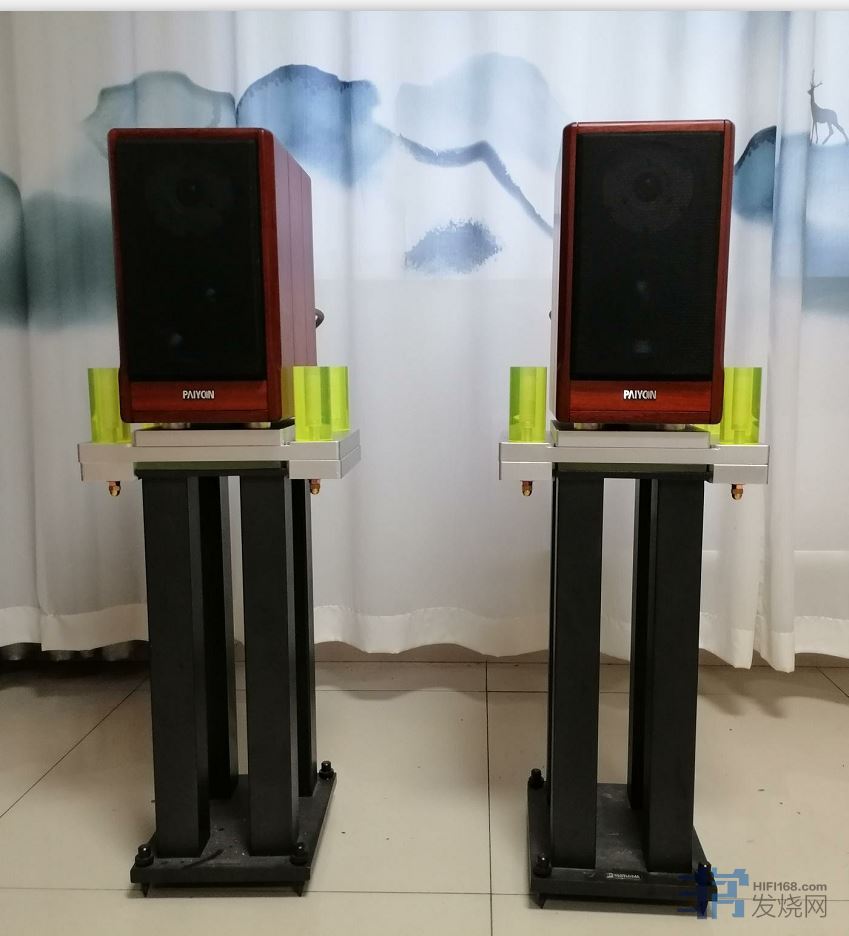

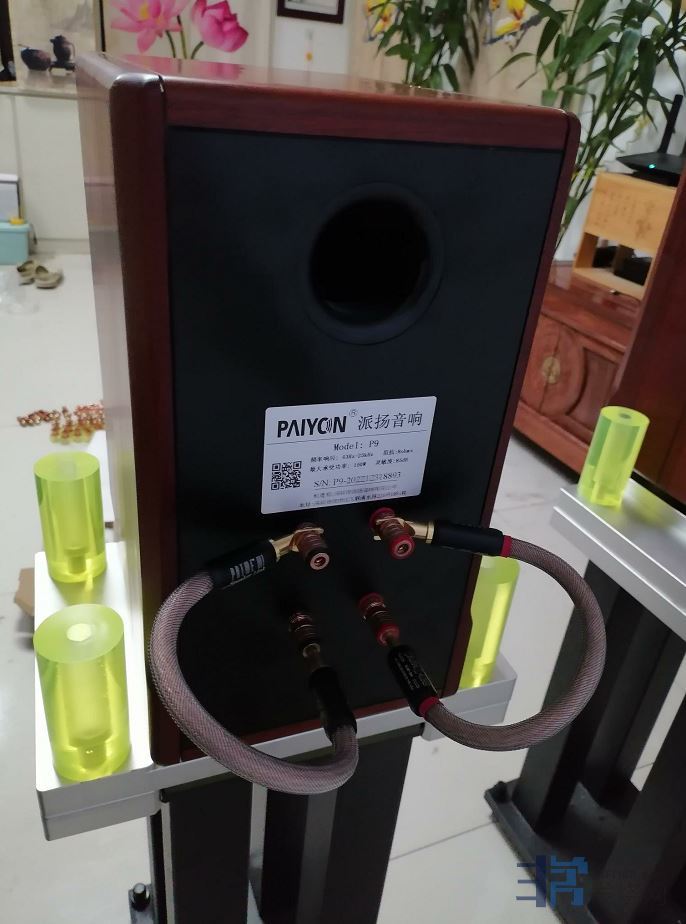

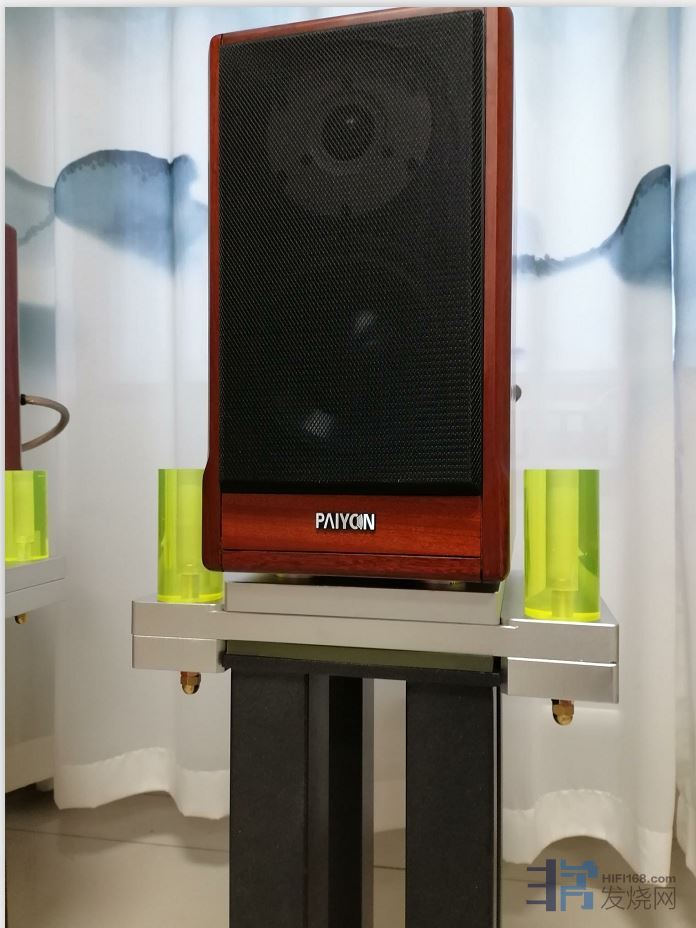

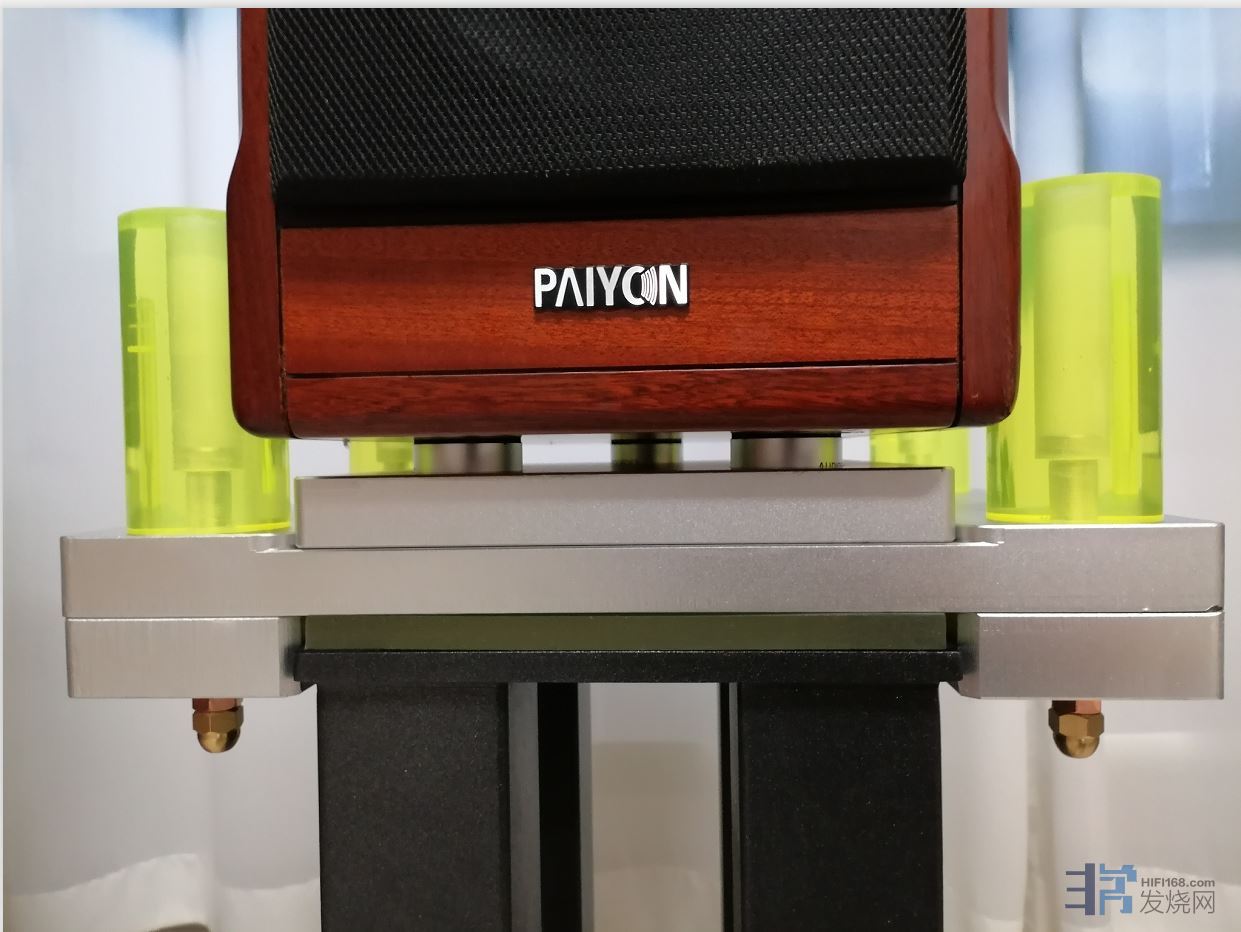

把书架箱摆放上

(2024/7/31 22:05:03 上传)


TOP
泰山神龙
头像

  • 论坛博士后
  • 221
  • 5636
  • 2024-05-25
96#
t T
发表于 2024-07-31 22:06 |只看楼主

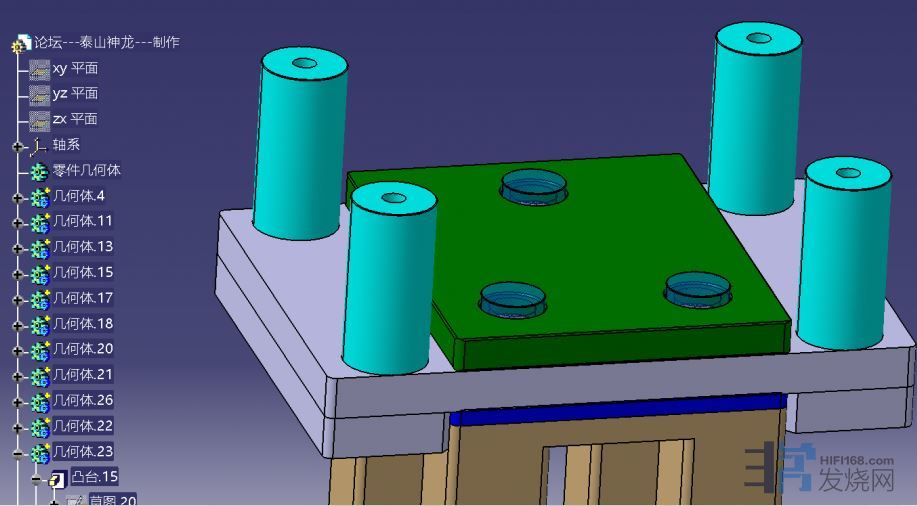

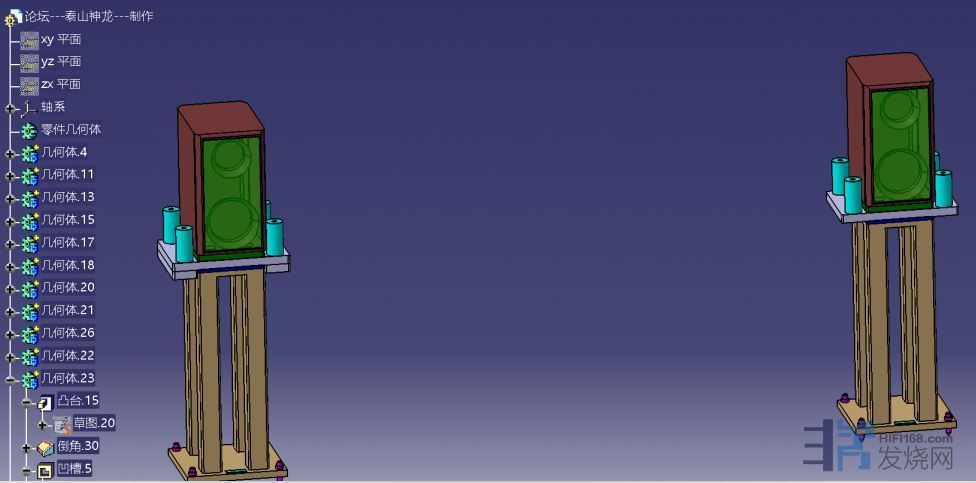

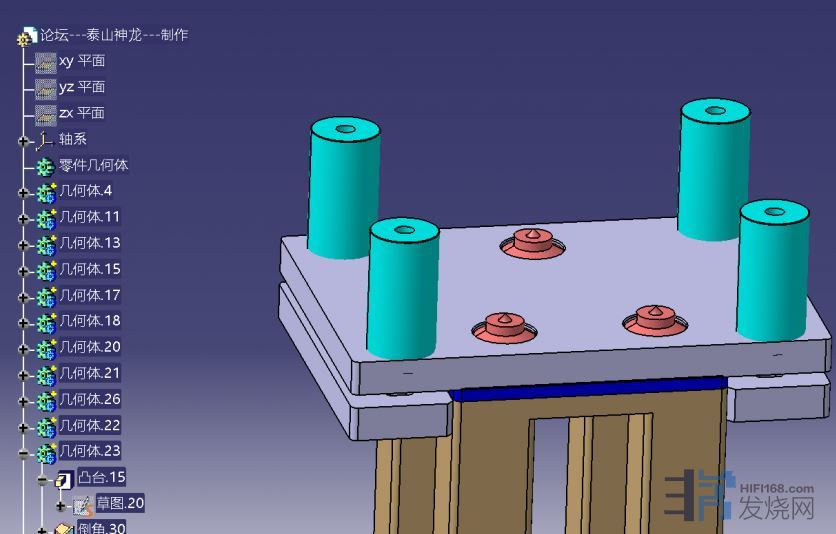

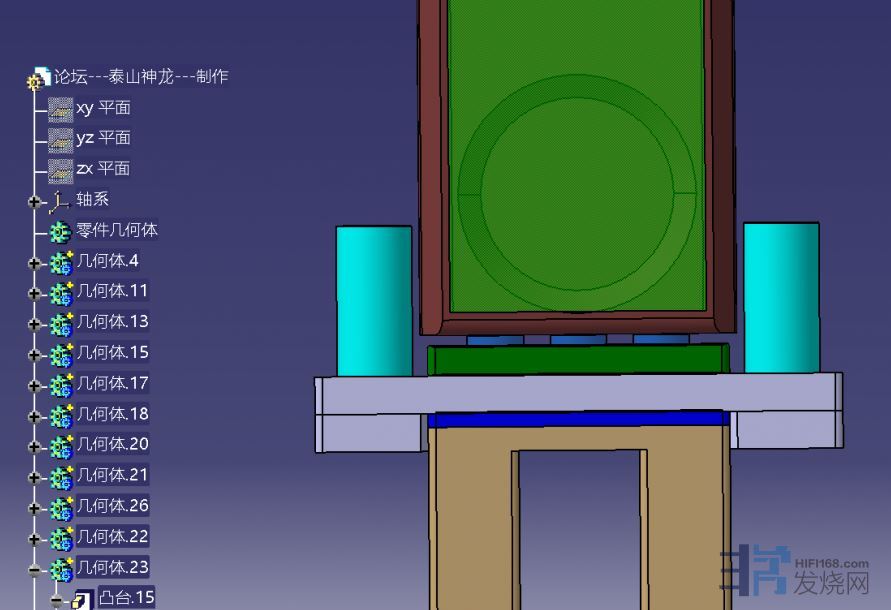

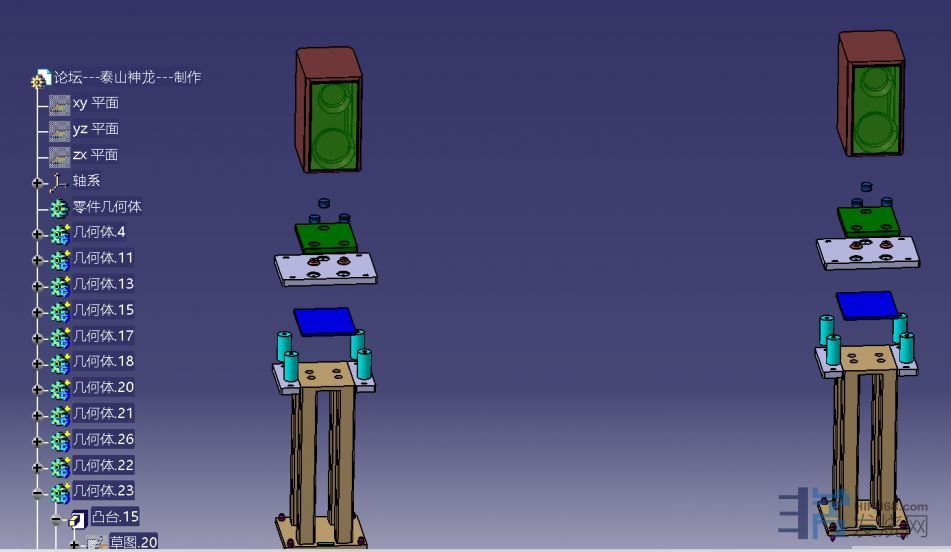

比较一下   实际制作完成后状态  与  未制作前 只用计算机设计 3D模型状态
TOP
泰山神龙
头像

  • 论坛博士后
  • 221
  • 5636
  • 2024-05-25
97#
t T
发表于 2024-07-31 22:11 |只看楼主

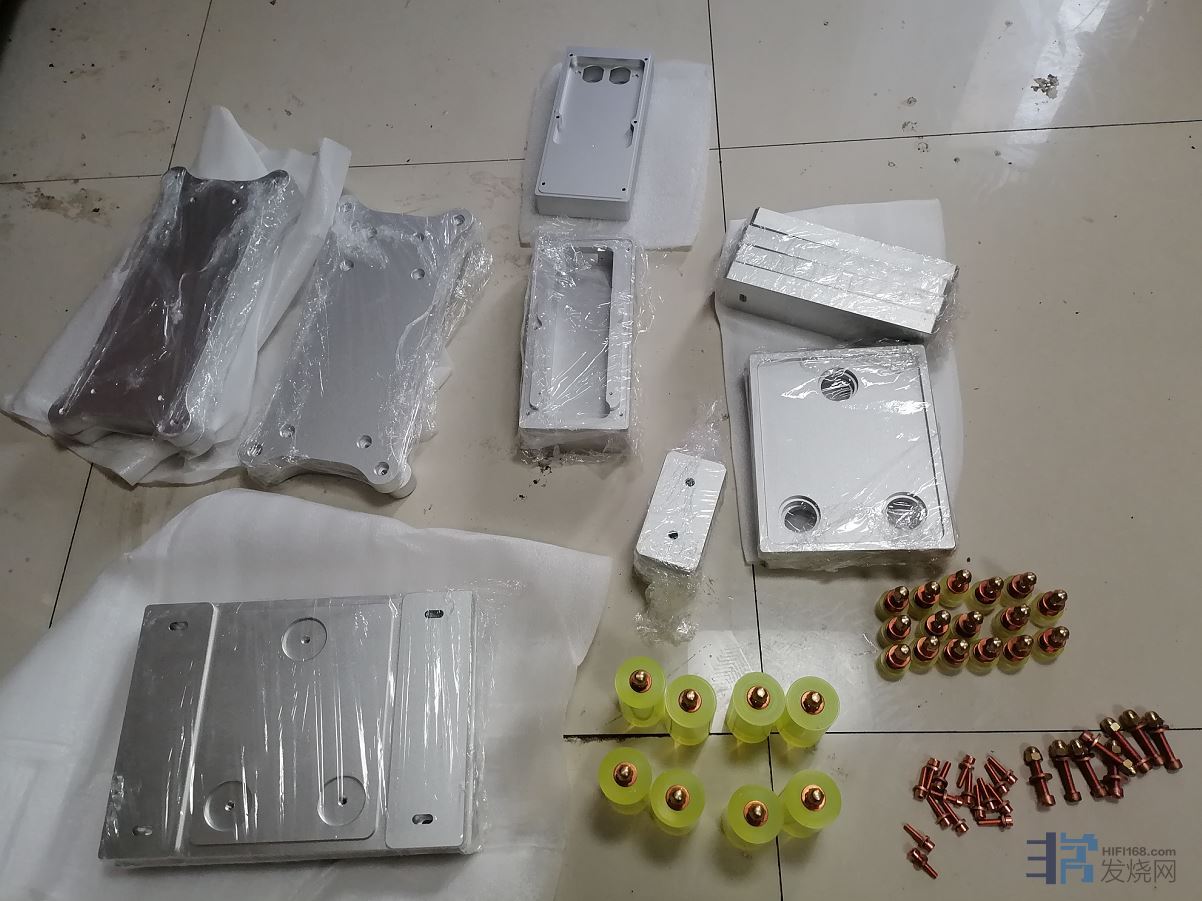

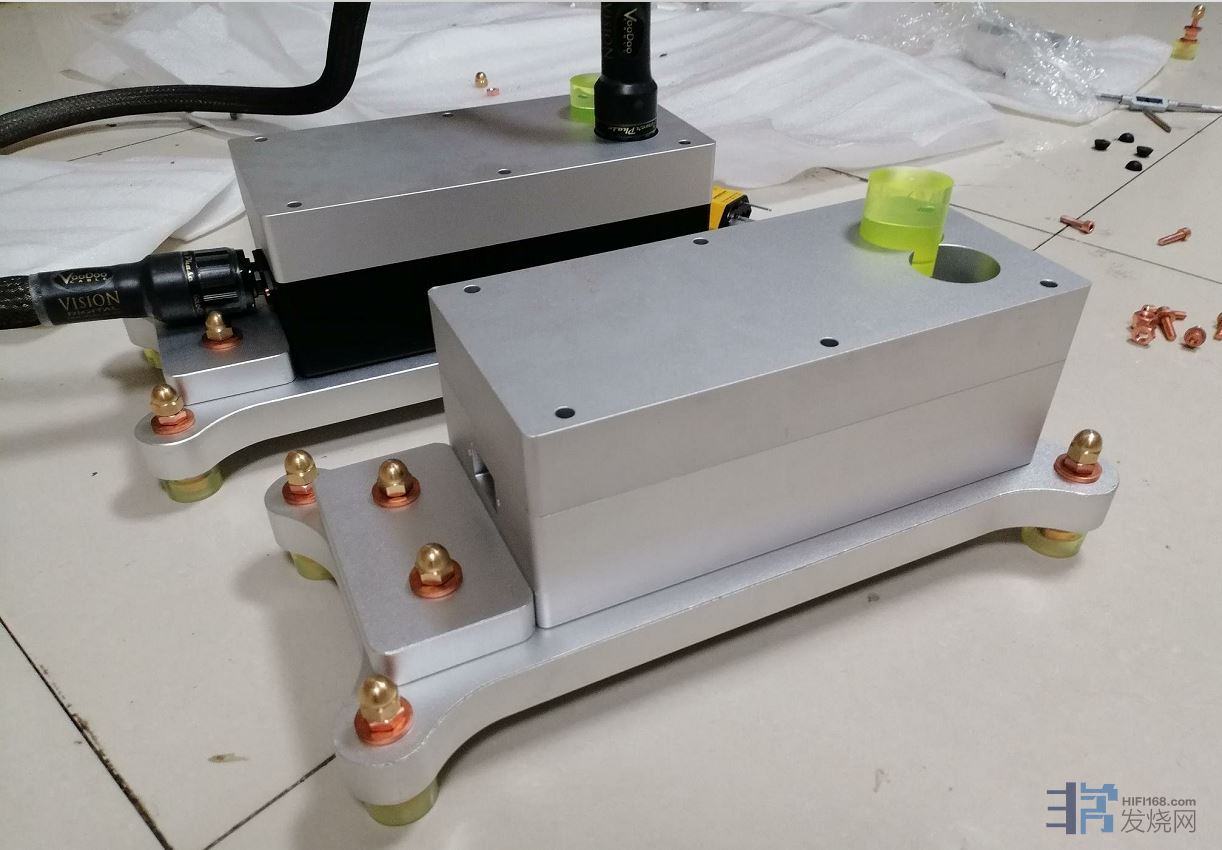

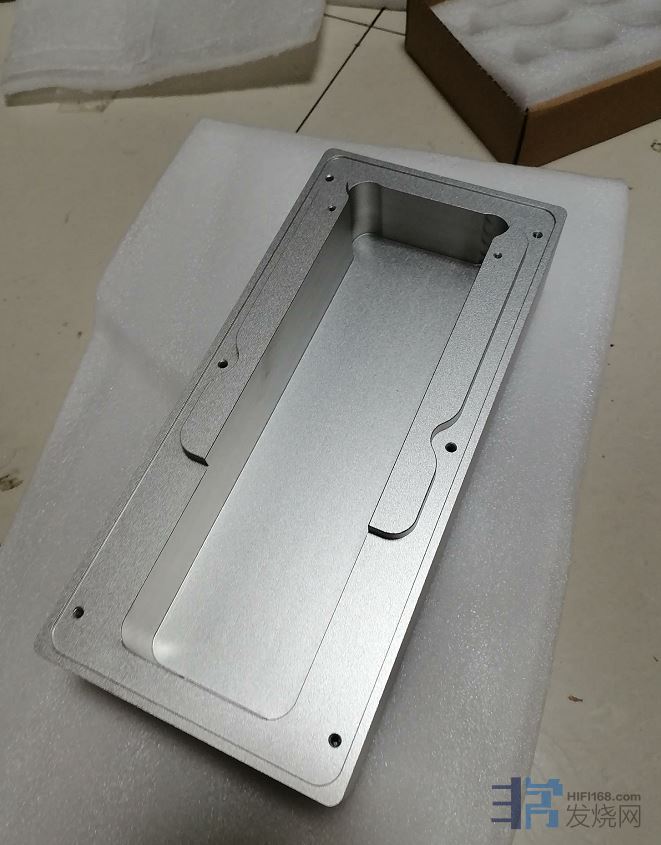

插芯板开始组装，首先承认 我不止改了一款插线板  我改了几种  有的就不上传了  把可以上传的上传上来

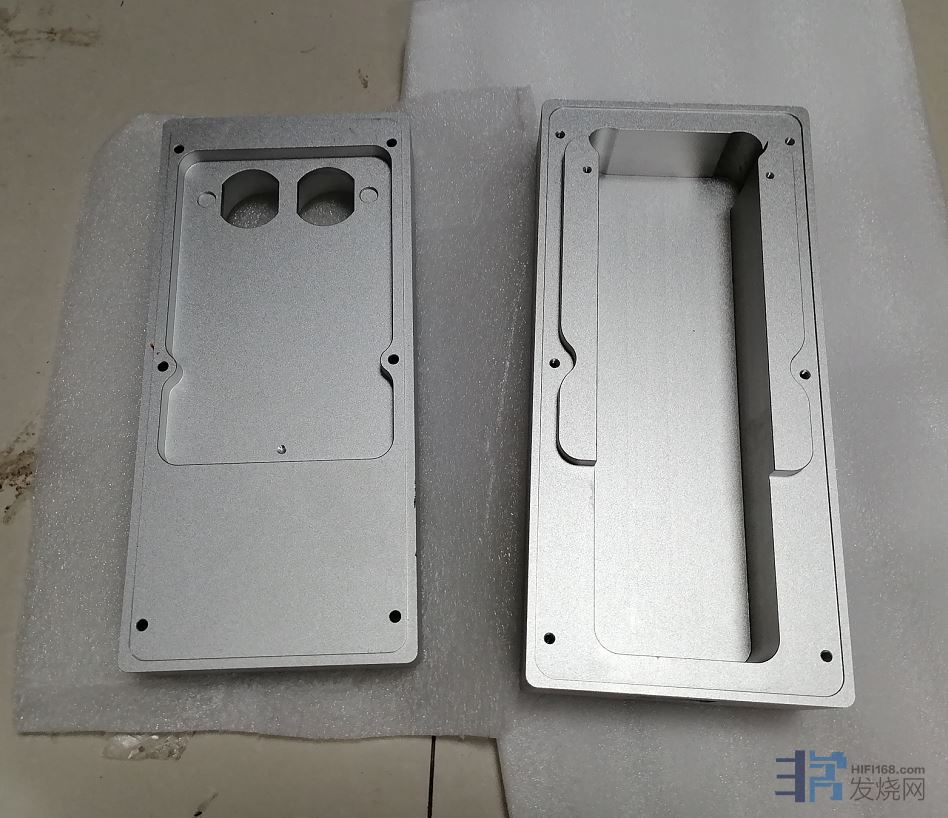

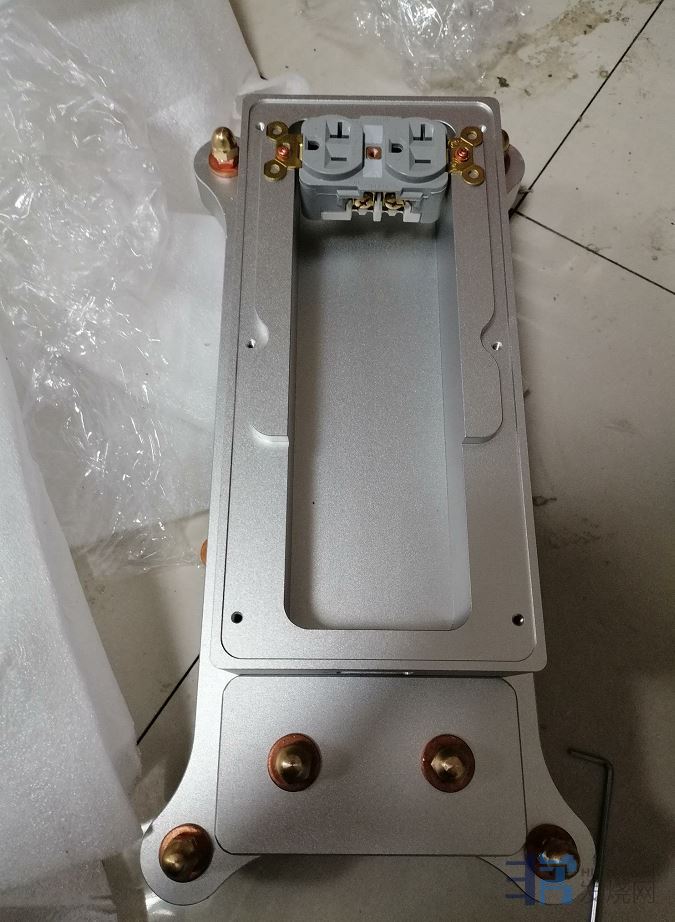

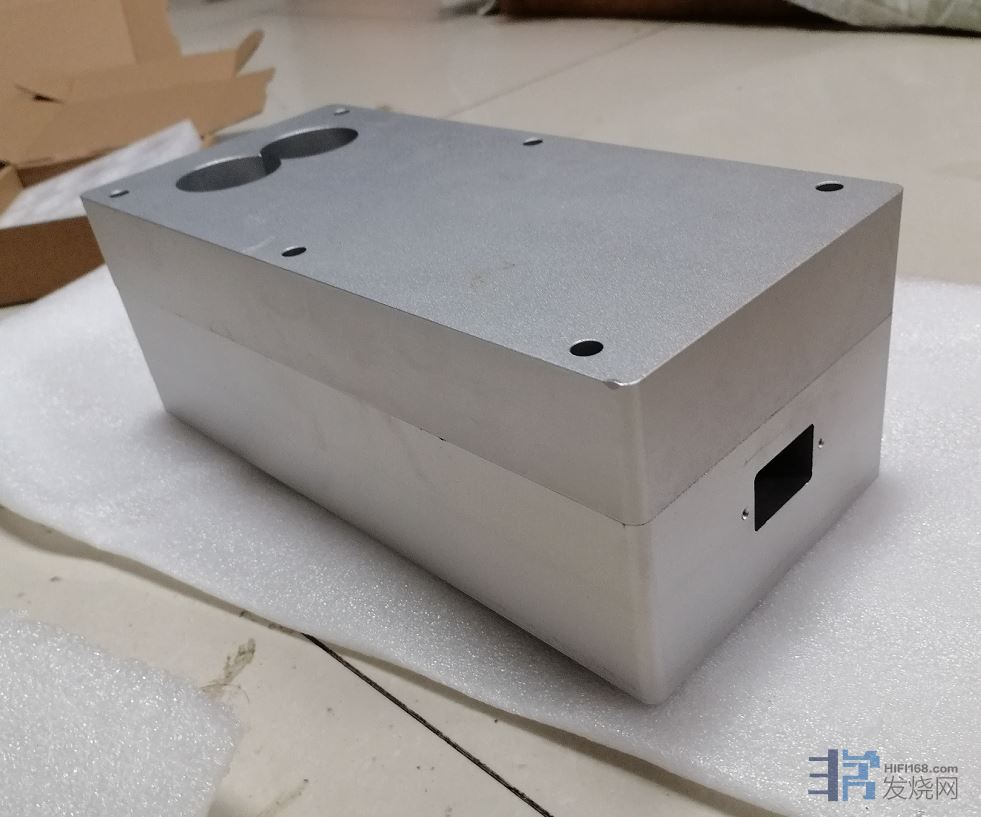

壁厚很重要呀  壁厚很厚 底座更厚  （可以扩展3个插芯 空间已经预留好了，可以其他电路滤波板  因为插芯在最前面 有很大空间 ）

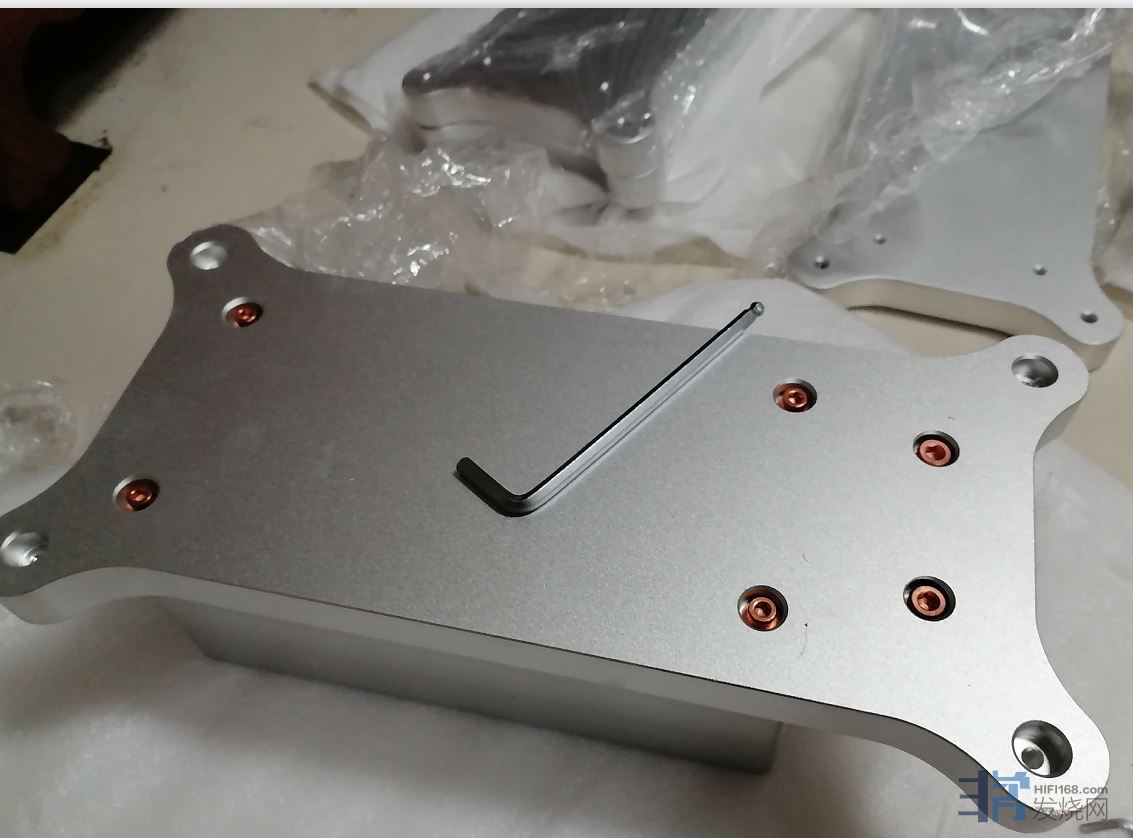

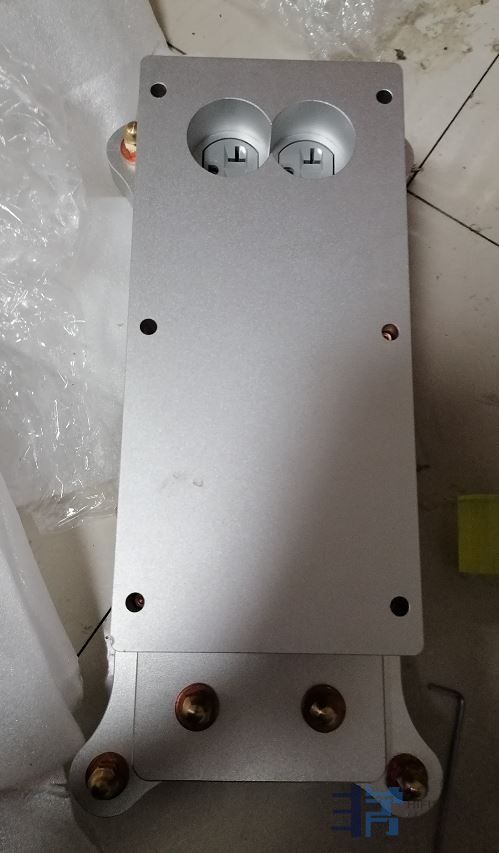

底部安装

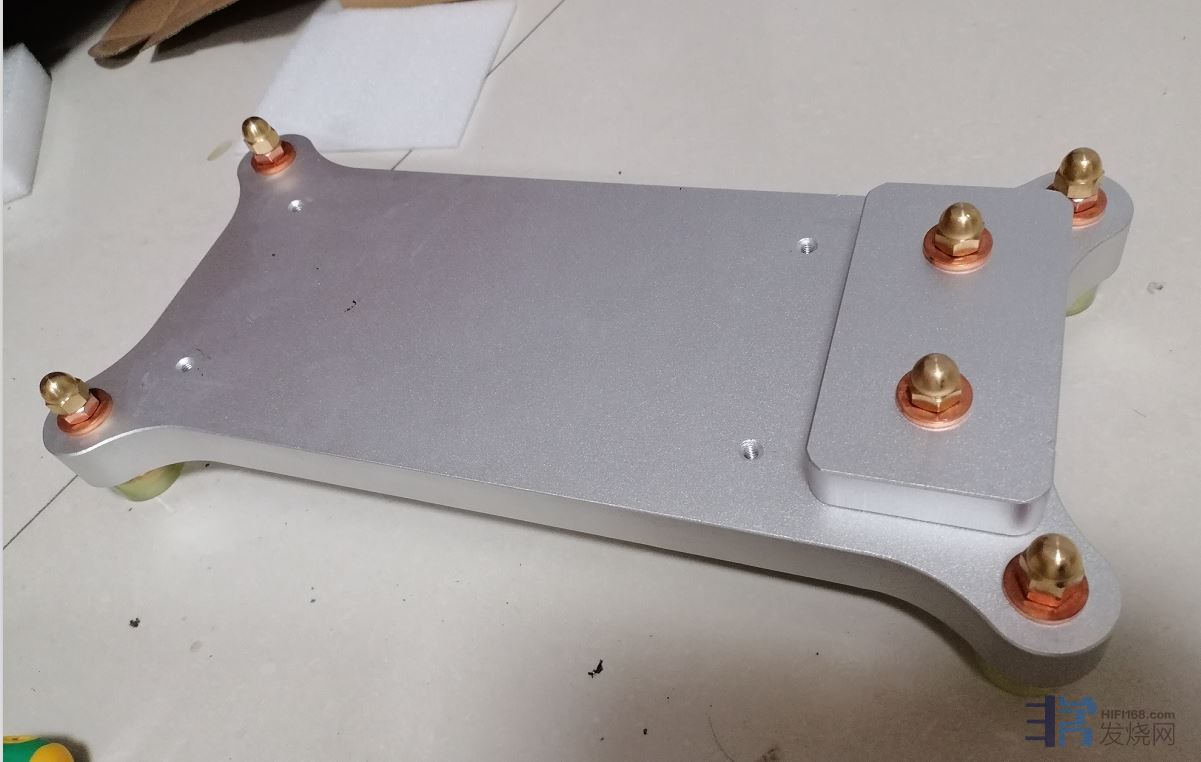

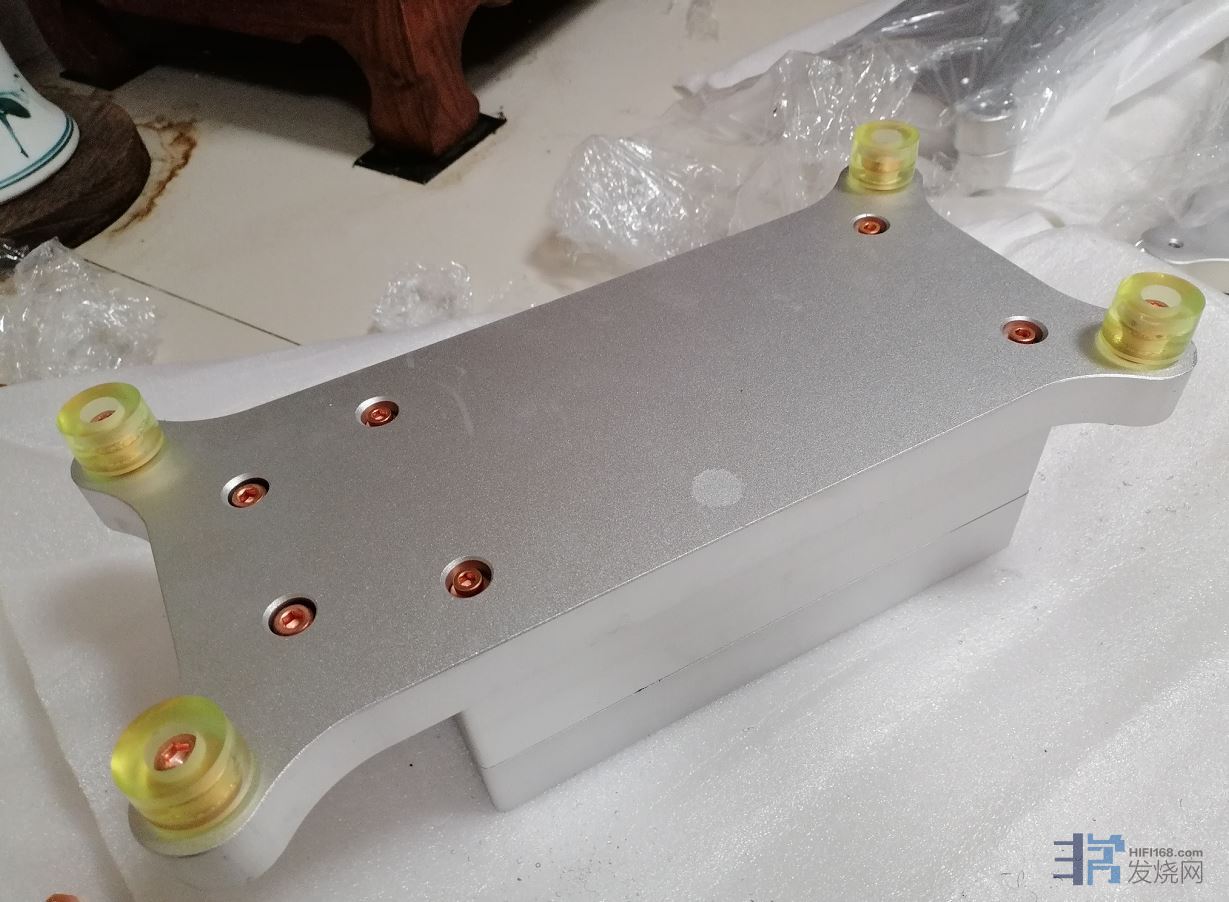

临时使用聚氨酯 可以更换避震钉 M8 通用的避震钉可以任意安装上

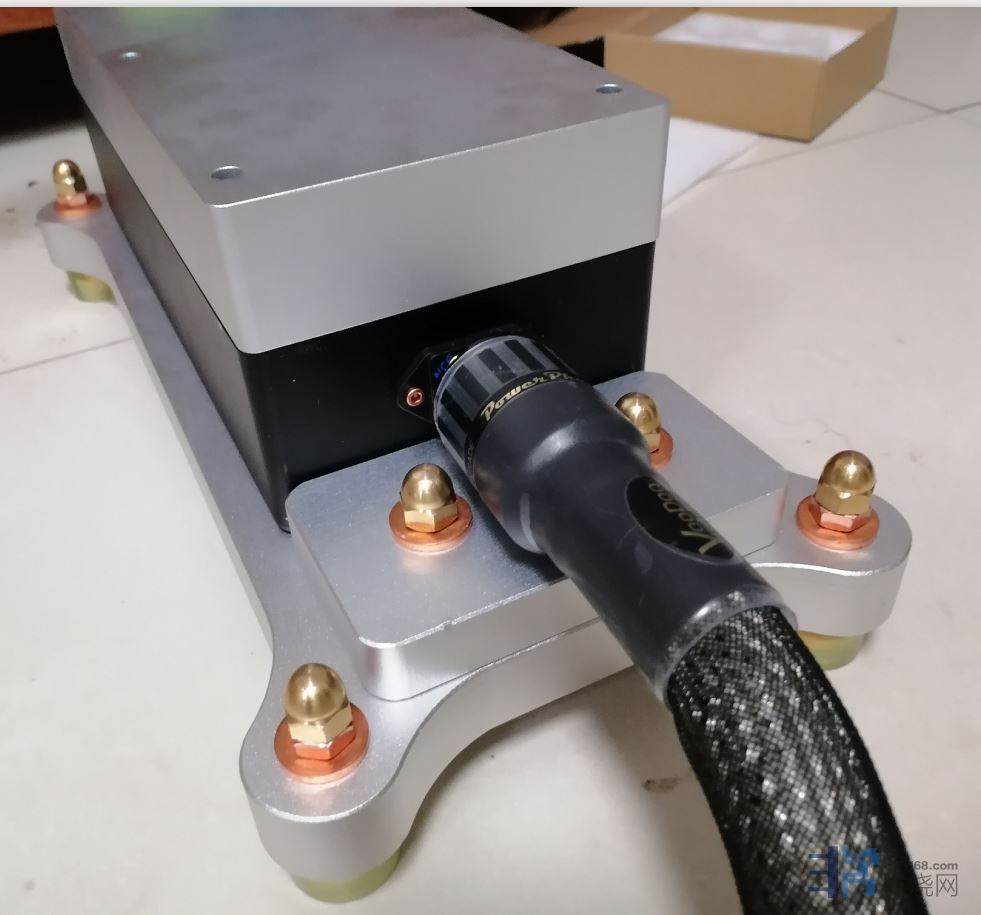

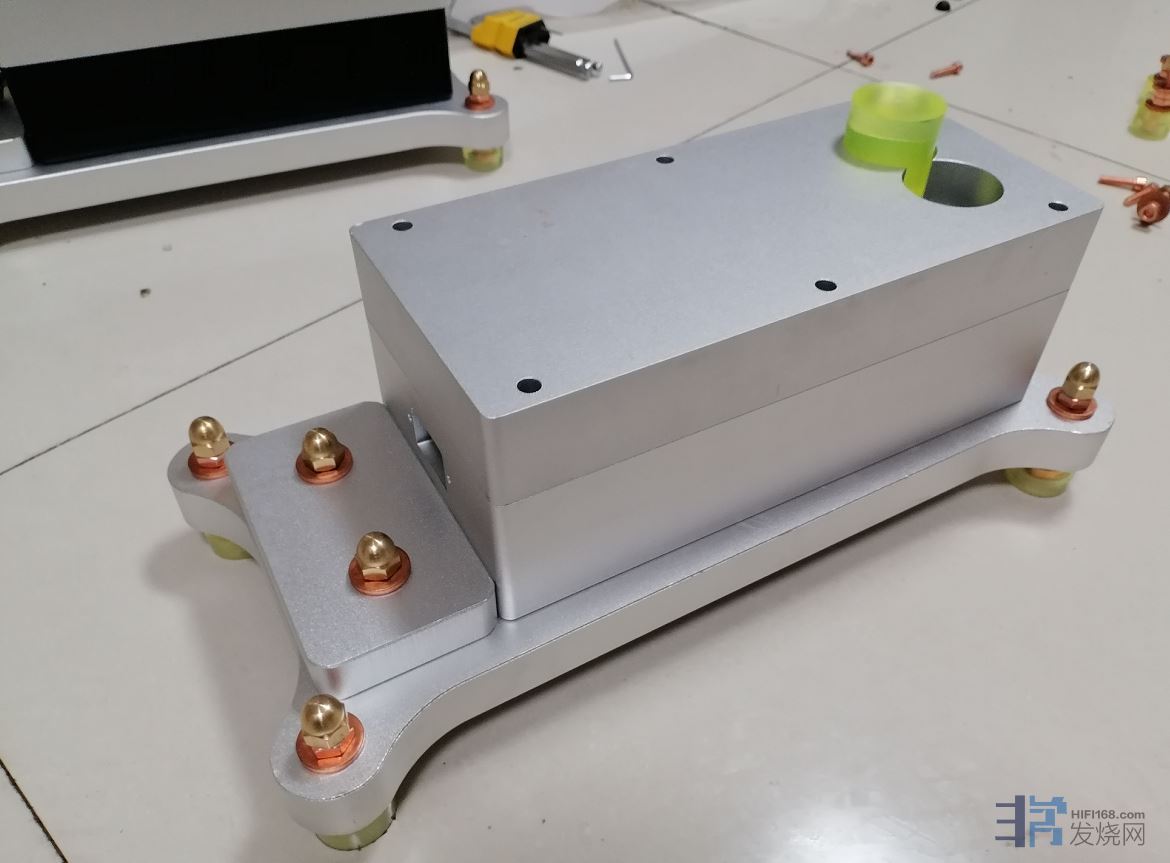

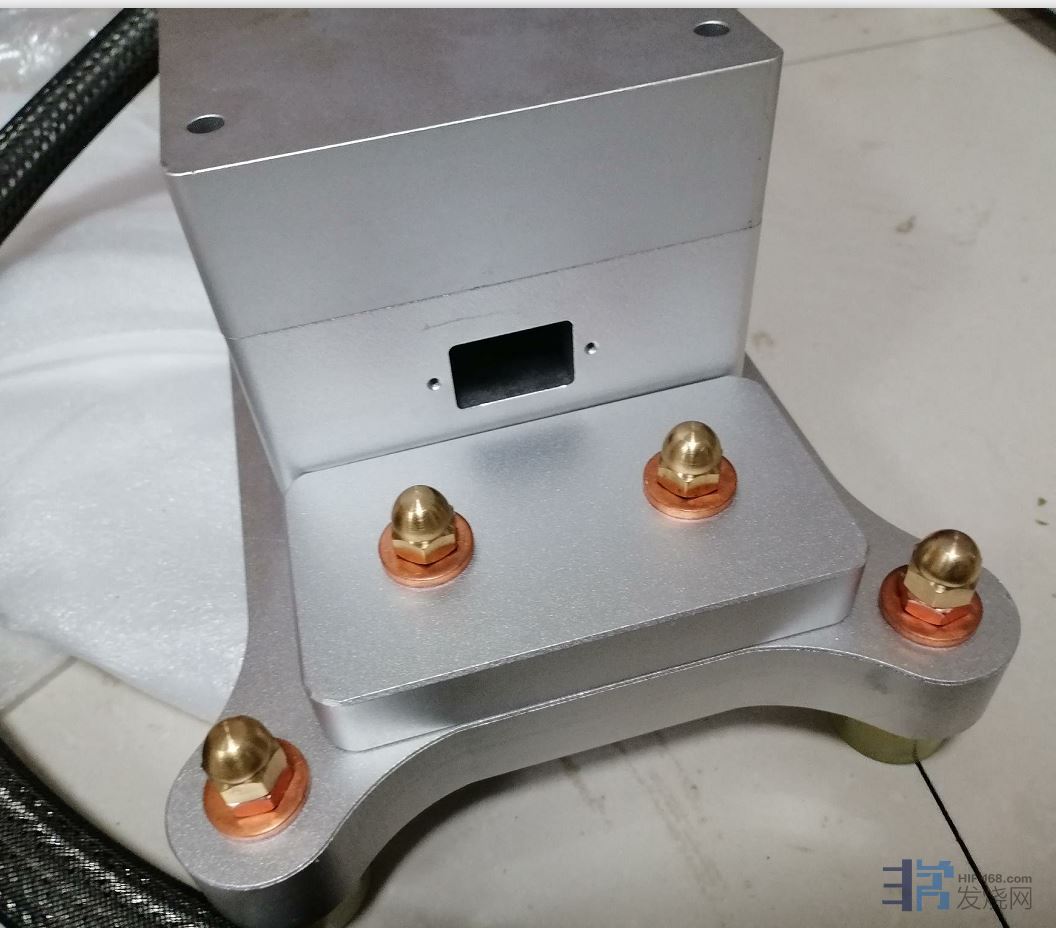

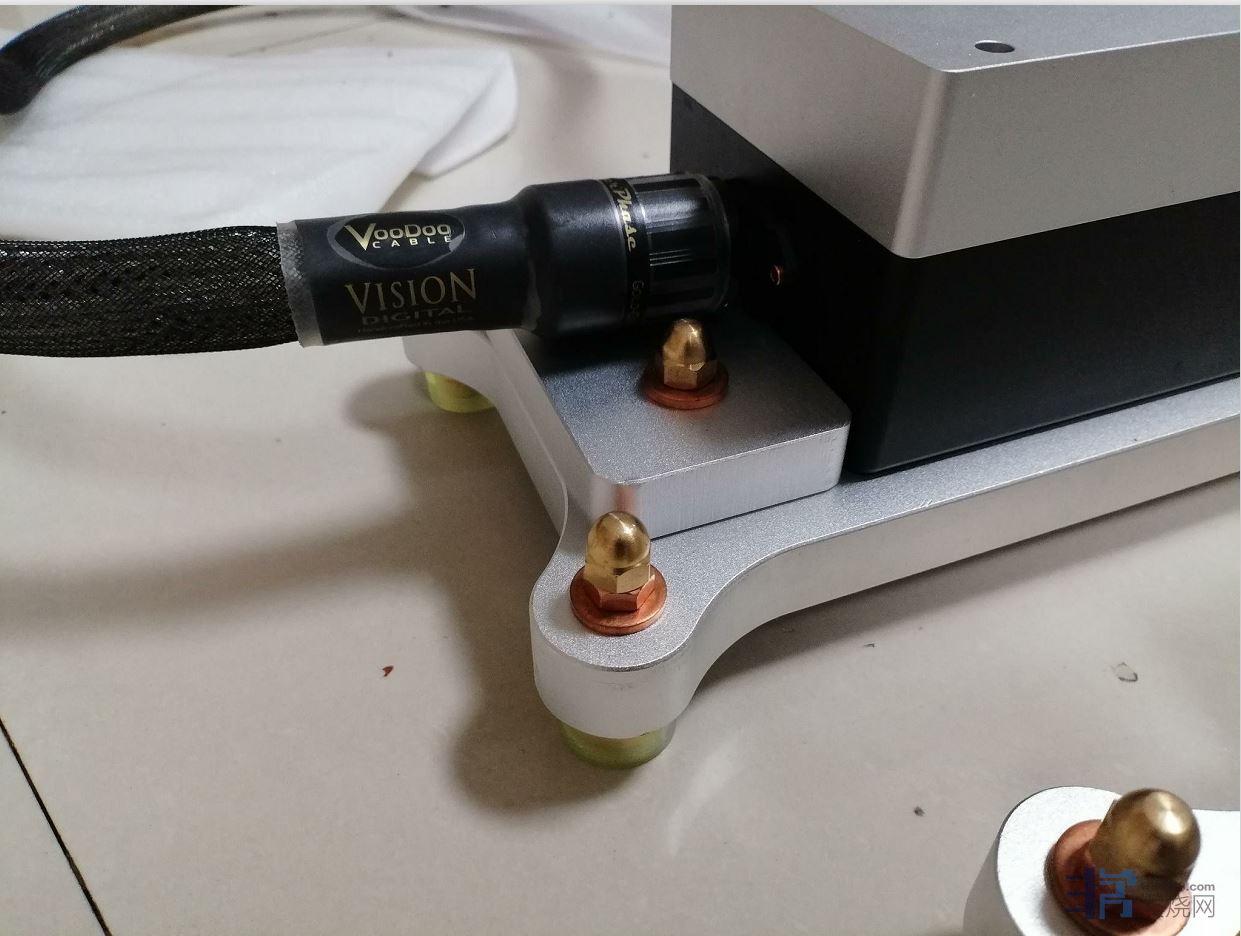

尾插部位采用了可以升降的支撑块 插头部位有护套

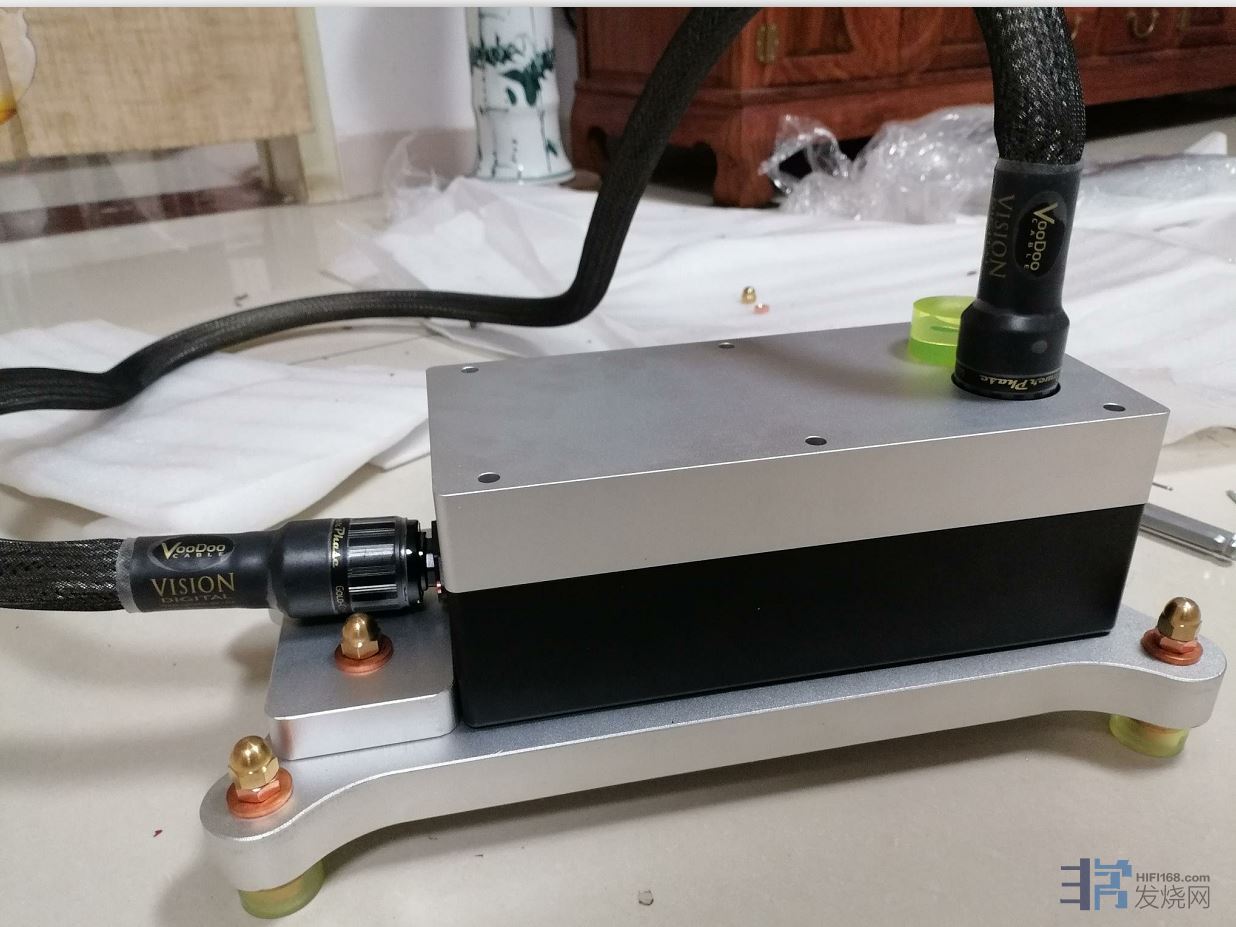

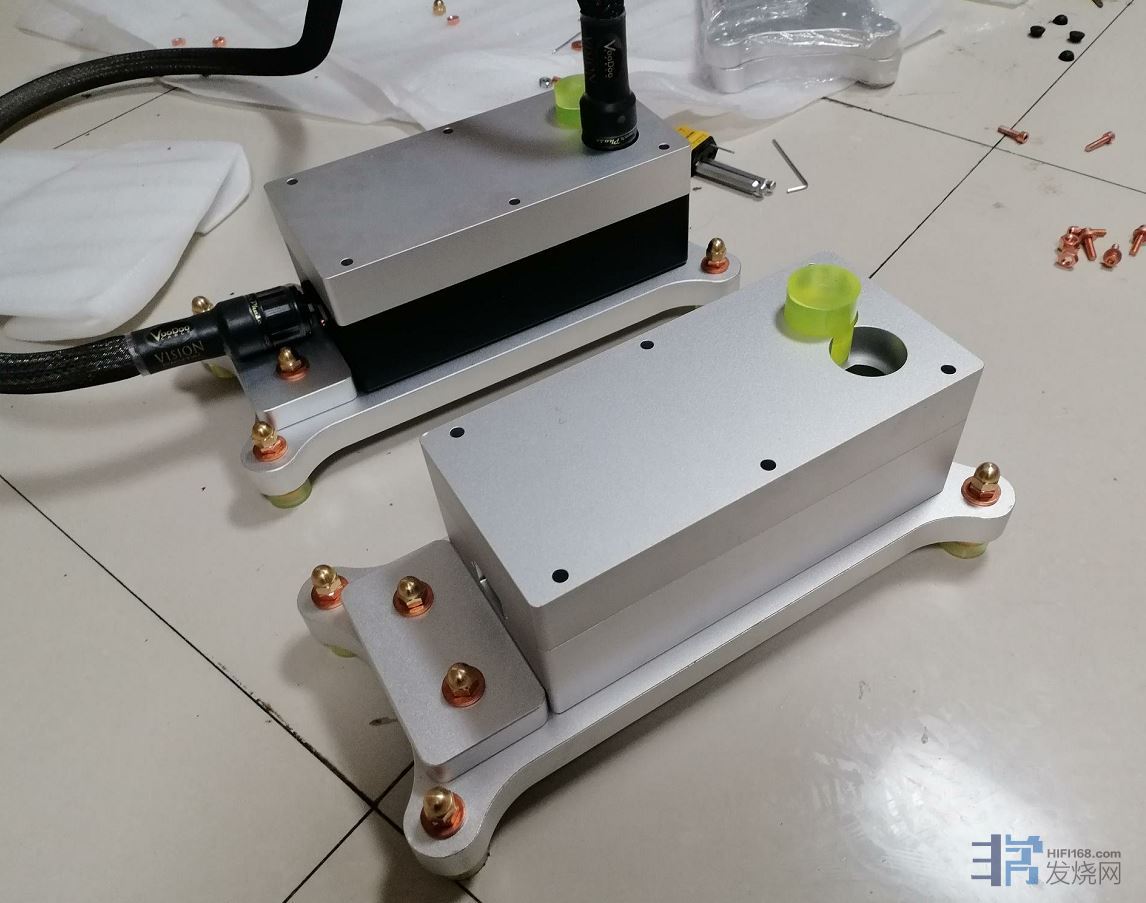

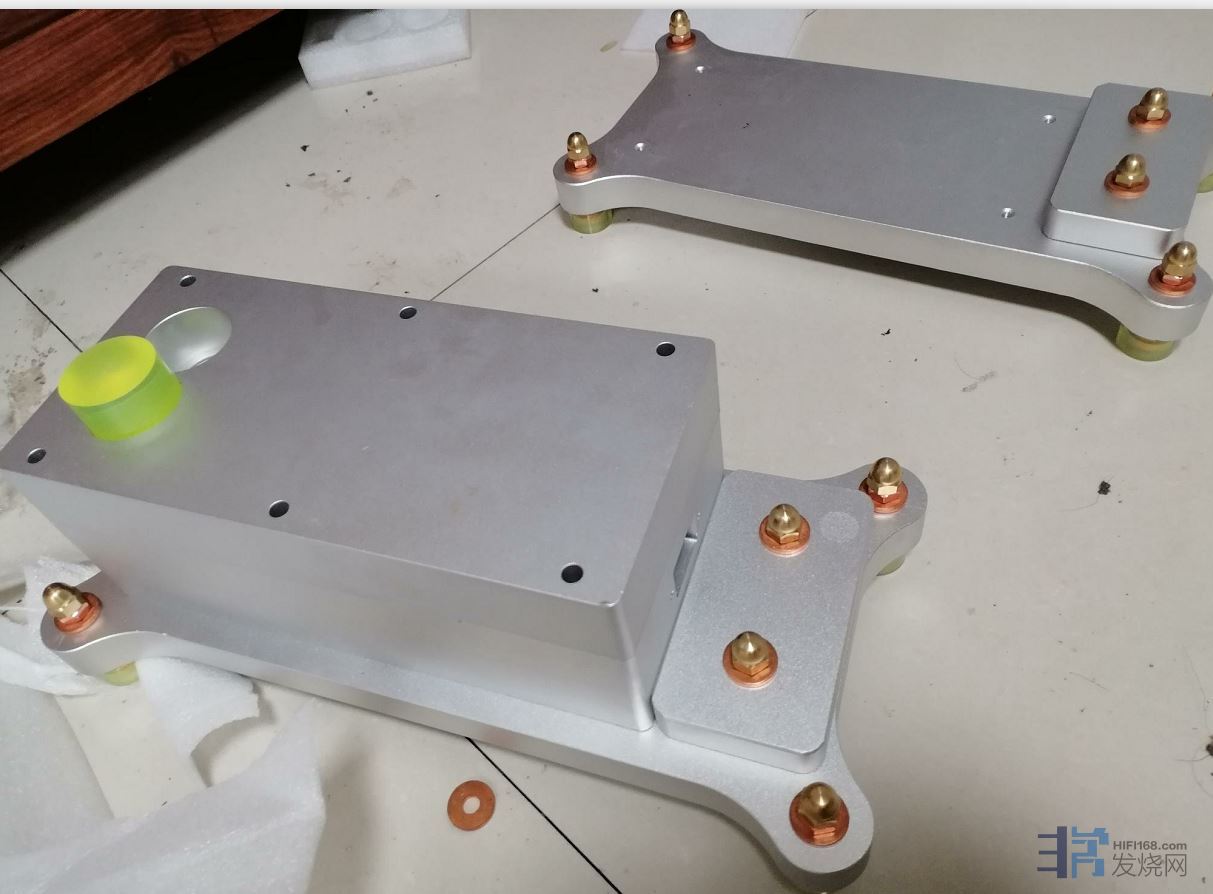

整体看一下（还没有完工 其他6个插线板还在组装中）朋友要了2个 所以我多制作了2个12

(2024/7/31 22:13:26 上传)


TOP
泰山神龙
头像

  • 论坛博士后
  • 221
  • 5636
  • 2024-05-25
98#
t T
发表于 2024-07-31 22:15 |只看楼主

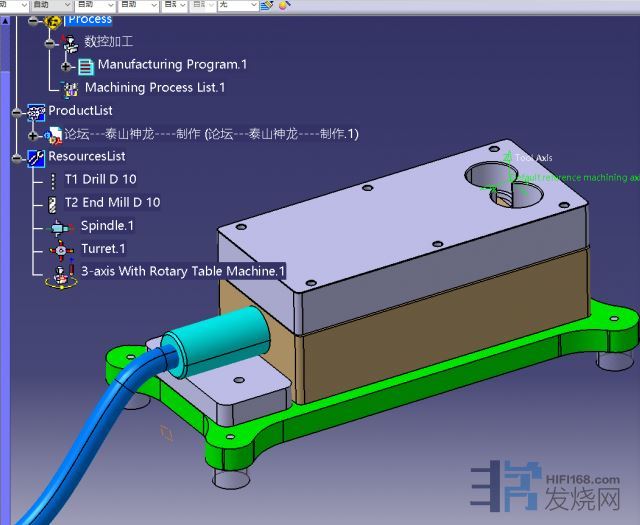

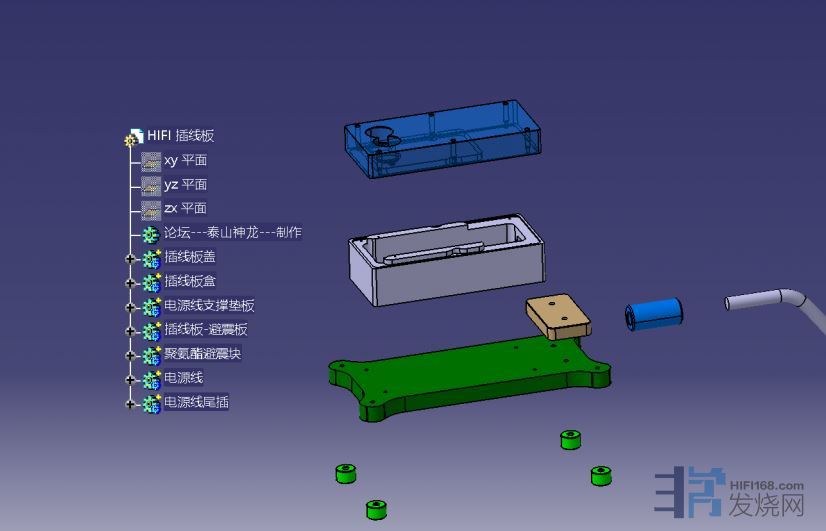

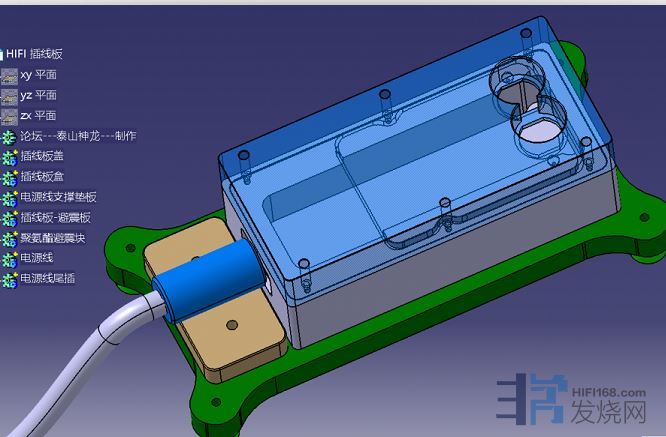

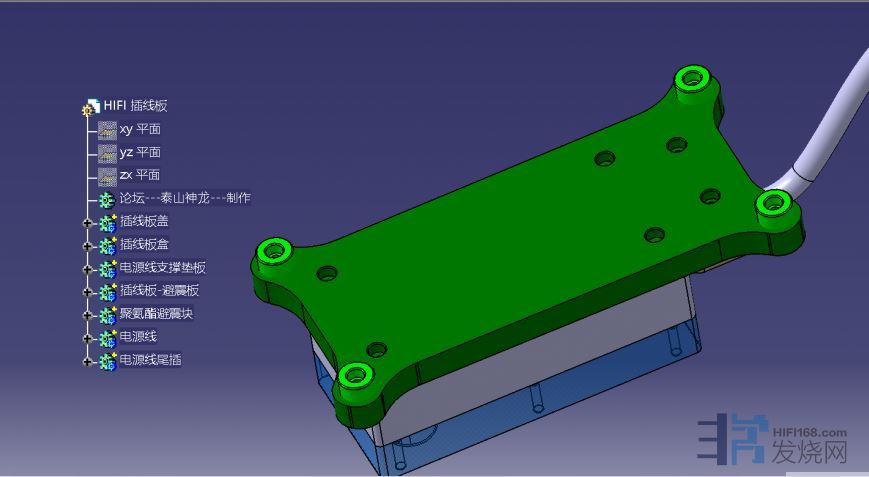

比较一下   实际制作完成后状态  与  未制作前 只用计算机设计 3D模型状态
TOP
泰山神龙
头像

  • 论坛博士后
  • 221
  • 5636
  • 2024-05-25
99#
t T
发表于 2024-07-31 22:20 |只看楼主

还没有完工。。。 其他6个插线板还在组装中。。。   朋友要了2个， 所以我多制作了2个 （累腰 ）

另外正在制作液压自动感应避震系统 把机柜整体进行自动感应避震  利用PLC控制避震  配置一个液晶显示屏 进行

好吧 我承认我还在制作液压避震系统中 部分材料今天才到


TOP
泰山神龙
头像

  • 论坛博士后
  • 221
  • 5636
  • 2024-05-25
100#
t T
发表于 2024-07-31 22:24 |只看楼主

可以扩展3个插芯 空间已经预留好了，也可以安装 其他电路板与滤波板  因为插芯在最前面 有很大空间

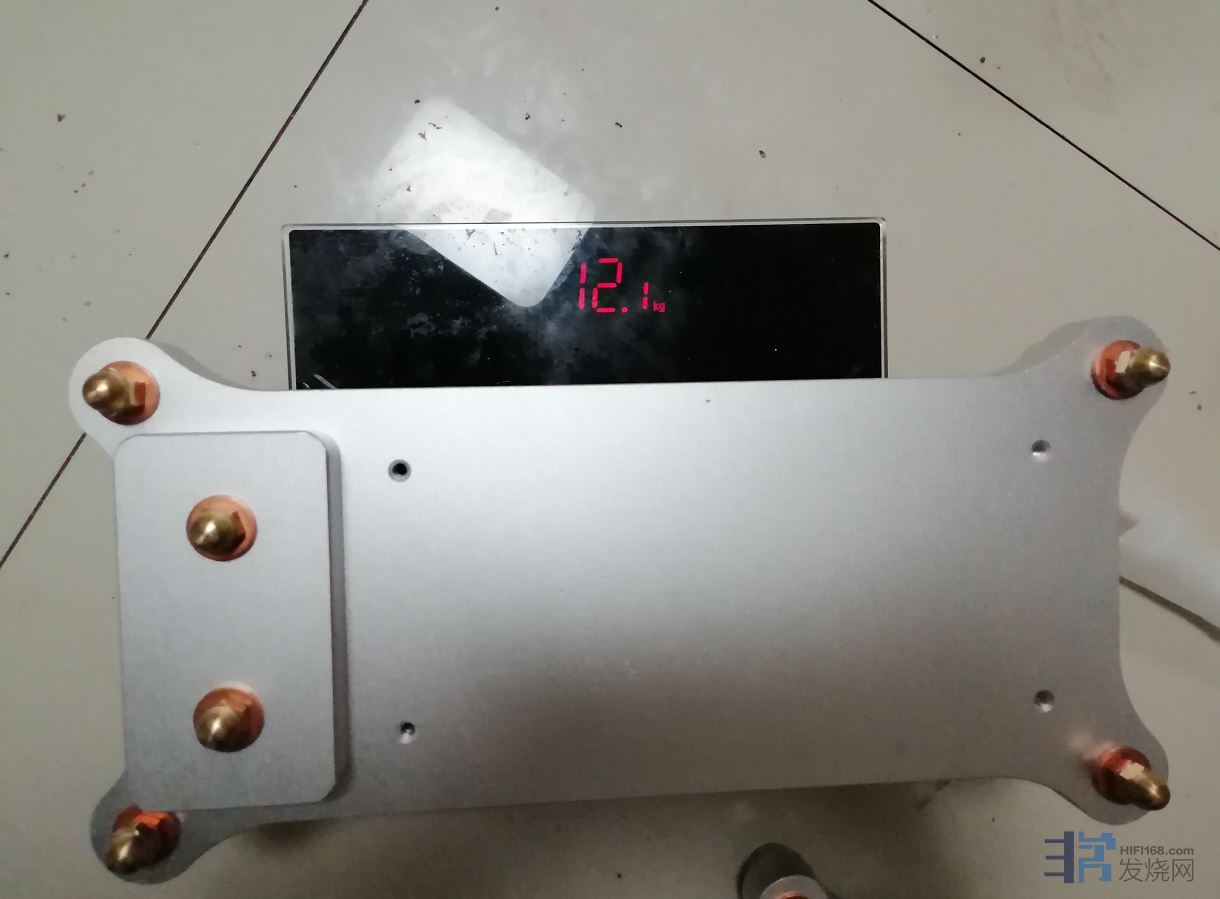

用电子秤 大体称重了一下  1个插线板  12.1公斤（还没有安装尾插与内部电线）
