关于“地线”的引接（P5：需要特别注意的问题、高层大楼的“等电... [复制链接]

松香味
头像

松香味

  • 论坛博士后
  • 19720110
  • 11498
  • 11775
  • 2005-09-25
1#
t T
发表于 2007-11-07 22:52 |只看楼主
首先要说的是，这方面我的了解比较少。所以才会“左顾右盼”地拖到今天才解决了地线引接的问题。除了对“地线引接”了解不多，“要做就做好”是最大的障碍。

经过咨询气象避雷、电力避雷“专家”以及查阅相关资料，楼房的钢筋水泥柱子入地深至潮湿土壤一米以上，或者入地深度两米以上，就是最好最简单的接地（点），比每间隔五米打一条5X5或者6X6、深度约2米的角钢，且共五条角钢再用10公历钢筋串联起来的效果还好。尤其是地下非常潮湿甚至有水的地基。

我这里楼房是自己建的，情况非常熟悉，地面约一米以下就是水，钢筋水泥枝子入地深度也达到两米，而且还铺垫了钢筋网，那么应该是非常理想的接地选择。由于原来不了解这些“知识”，左顾右盼地就拖了下来，惭愧啊。现在提供给大家参考，谁有高招，也请奉献哦。

方案确定，原来以为很容易，谁知道在四楼阳台上，为了“找”钢筋水泥柱里的钢筋，竟然搞掉了两个中午加一个晚上。好辛苦啊！
最后编辑松香味 最后编辑于 2007-11-11 08:46:43
分享 转发
对于音响器材来说：绝对“理想的、忠实地还原”是没有的，也是做不到的；我们只是在朝着“音响器材各自应该具备的基本性能”方面尽量努力，使其各尽其责而已。目的就是尽可能地做到“理想的、忠实地还原”。
TOP
松香味
头像

松香味

  • 论坛博士后
  • 19720110
  • 11498
  • 11775
  • 2005-09-25
2#
t T
发表于 2007-11-07 23:11 |只看楼主

回复: 关于“地线”的引接

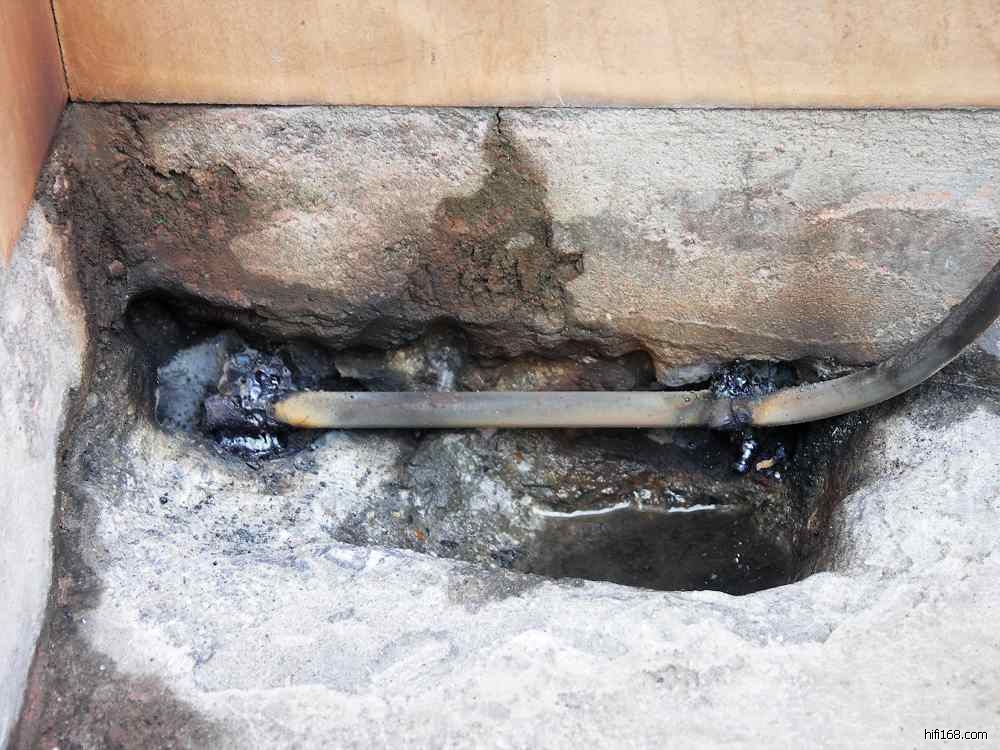

第一天的中午和晚上都没有“找”到钢筋水泥柱里的钢筋。电焊工帮忙一起找也无济于事。凭借印象，第二天才在四楼阳台上终于“找”到了钢筋水泥柱里的钢筋，原来是外墙装修后，瓷砖厚度没有估计准确，…………


jpg(2007/11/7 23:11:02 上传)


对于音响器材来说：绝对“理想的、忠实地还原”是没有的，也是做不到的；我们只是在朝着“音响器材各自应该具备的基本性能”方面尽量努力，使其各尽其责而已。目的就是尽可能地做到“理想的、忠实地还原”。
TOP
松香味
头像

松香味

  • 论坛博士后
  • 19720110
  • 11498
  • 11775
  • 2005-09-25
3#
t T
发表于 2007-11-07 23:26 |只看楼主

回复: 关于“地线”的引接

为了验证钢筋水泥柱里的钢筋是”完全“相通的，找到柱子里的两条钢筋后，我用数字电表测量了两条钢筋间的电阻，基本上测不出来。呵呵！这下我可以完全放心了…………
对于音响器材来说：绝对“理想的、忠实地还原”是没有的，也是做不到的；我们只是在朝着“音响器材各自应该具备的基本性能”方面尽量努力，使其各尽其责而已。目的就是尽可能地做到“理想的、忠实地还原”。
TOP
肥仔鸿
头像

肥仔鸿

  • 论坛博士后
  • 19720110
  • 625
  • 625
  • 2006-09-19
4#
t T
发表于 2007-11-08 00:00 |只看该用户

回复：关于“地线”的引接
大肚能容天下不平之事。
放声只笑天下可笑之人。
TOP
老哥
头像

老哥

  • 论坛博士后
  • 19720110
  • 829
  • 829
  • 2005-11-08
5#
t T
发表于 2007-11-08 00:59 |只看该用户

回复：关于“地线”的引接

用磁铁加根针就可探出来
TOP
老哥
头像

老哥

  • 论坛博士后
  • 19720110
  • 829
  • 829
  • 2005-11-08
6#
t T
发表于 2007-11-08 01:10 |只看该用户

回复: 关于“地线”的引接

原帖由 松香味 于 2007-11-7 22:52:00 发表
首先要说的是，这方面我的了解比较少。所以才会“左顾右盼”地拖到今天才解决了地线引接的问题。除了对“地线引接”了解不多，“要做就做好”是最大的障碍。

经过咨询气象......


以前讨论过
http://bbs.hifi168.com/showtopic-73240-1.aspx
TOP
杰辉
头像

杰辉

  • 论坛学士
  • 19720110
  • 117
  • 122
  • 2006-06-15
7#
t T
发表于 2007-11-08 02:04 |只看该用户

回复：关于“地线”的引接

我也是用楼房的钢筋地网，出来的声音靓啊！ :) :)
TOP
松香味
头像

松香味

  • 论坛博士后
  • 19720110
  • 11498
  • 11775
  • 2005-09-25
8#
t T
发表于 2007-11-08 08:24 |只看楼主

回复: 关于“地线”的引接

原帖由 老哥 于 2007-11-8 0:59:00 发表
用磁铁加根针就可探出来


呵呵！好办法！没想到，惭愧．
对于音响器材来说：绝对“理想的、忠实地还原”是没有的，也是做不到的；我们只是在朝着“音响器材各自应该具备的基本性能”方面尽量努力，使其各尽其责而已。目的就是尽可能地做到“理想的、忠实地还原”。
TOP
tianlang
头像

tianlang

  • 论坛学士
  • 19720110
  • 164
  • 164
  • 2006-12-17
9#
t T
发表于 2007-11-08 08:55 |只看该用户

回复：关于“地线”的引接

亲戚家的地线电工也是引接钢筋水泥柱子作为地线,但搬家后上了液晶电视,发现没法看了,图象抖动很厉害,原来一直以为是有线电视信号原因,后来没想到电工把地线拿掉就恢复正常了,到现在也没法知道什么原因?  应该是受到某些信号源的干扰造成.
TOP
破碗打饭
头像

破碗打饭

  • 论坛博士后
  • 19720110
  • 519
  • 539
  • 2006-04-04
10#
t T
发表于 2007-11-08 09:00 |只看该用户

回复：关于“地线”的引接

厉害，见识了啥叫发烧！！
TOP
haha3333
头像

haha3333

  • 论坛博士后
  • 19720110
  • 1111
  • 1138
  • 2004-02-04
11#
t T
发表于 2007-11-08 09:16 |只看该用户

回复：关于“地线”的引接

现在的商品房钢筋是否有与避雷系统相连啊
TOP
燃在烧
头像

欲拒还迎

  • 论坛博士后
  • 1966-6-6
  • 1085
  • 1085
  • 2007-03-31
12#
t T
发表于 2007-11-08 09:19 |只看该用户

回复：关于“地线”的引接

呵呵顶一下
TOP
ZHZH
头像

ZHZH

  • 论坛博士
  • 19720110
  • 296
  • 296
  • 2006-04-30
13#
t T
发表于 2007-11-08 10:24 |只看该用户

回复: 关于“地线”的引接

原帖由 tianlang 于 2007-11-8 8:55:00 发表
亲戚家的地线电工也是引接钢筋水泥柱子作为地线,但搬家后上了液晶电视,发现没法看了,图象抖动很厉害,原来一直以为是有线电视信号原因,后来没想到电工把地线拿掉就恢复正常了,到现在也没法知道什么原因?  应该是受到某......



电源的O线在配电房是中点接地（大地），地线也是从那引出。很多电器设备的接地都要求重复接地（O线与地线相连），以保障安全。在建筑物周围自设的地线与电源的O线或地线的地电位是不同（两地越远电位越高），自设地线弄不好反而引起干扰，我的一个朋友的系统有交流声，用排除法设备没问题，最后拿掉自设地线问题解决。
TOP
松香味
头像

松香味

  • 论坛博士后
  • 19720110
  • 11498
  • 11775
  • 2005-09-25
14#
t T
发表于 2007-11-08 12:29 |只看楼主

回复: 关于“地线”的引接

原帖由 haha3333 于 2007-11-8 9:16:00 发表
现在的商品房钢筋是否有与避雷系统相连啊


按照常规避雷系统应该走专线。有没有这种情况？不敢肯定。下午我问问吧。
对于音响器材来说：绝对“理想的、忠实地还原”是没有的，也是做不到的；我们只是在朝着“音响器材各自应该具备的基本性能”方面尽量努力，使其各尽其责而已。目的就是尽可能地做到“理想的、忠实地还原”。
TOP
松香味
头像

松香味

  • 论坛博士后
  • 19720110
  • 11498
  • 11775
  • 2005-09-25
15#
t T
发表于 2007-11-08 13:03 |只看楼主

回复: 关于“地线”的引接

原帖由 tianlang 于 2007-11-8 8:55:00 发表
亲戚家的地线电工也是引接钢筋水泥柱子作为地线,但搬家后上了液晶电视,发现没法看了,图象抖动很厉害,原来一直以为是有线电视信号原因,后来没想到电工把地线拿掉就恢复正常了,到现在也没法知道什么原因?  应该是受到某......


这种情况大多数是钢筋水泥柱子入地深度不够接地不良引起，或者地理环境比较干燥接地不良引起。也可能周围其他电器都接到一起了，引起相互干扰。
所以，接地不良或者公共地线，往往接了恰得其反。
对于音响器材来说：绝对“理想的、忠实地还原”是没有的，也是做不到的；我们只是在朝着“音响器材各自应该具备的基本性能”方面尽量努力，使其各尽其责而已。目的就是尽可能地做到“理想的、忠实地还原”。
TOP
终极完美
头像

终极完美

  • 论坛博士
  • 19720110
  • 227
  • 227
  • 2006-10-01
16#
t T
发表于 2007-11-08 15:59 |只看该用户

回复：关于“地线”的引接

避雷线有走专线，也有走建筑钢架的情况。走建筑钢架的话，一般应有不同等级的接地、避雷接线柱。但如果钢架接避雷的话，钢架应该相互要焊接的并且要每个测试电阻的，焊接也有特殊要求的。楼主的测量电阻是正常，避雷就不知是否正常了。没有焊接也回量不出电阻的。测量也需要专业设备的不是万用表
TOP
tianlang
头像

tianlang

  • 论坛学士
  • 19720110
  • 164
  • 164
  • 2006-12-17
17#
t T
发表于 2007-11-08 17:31 |只看该用户

回复: 关于“地线”的引接

原帖由 松香味 于 2007-11-8 13:03:00 发表
[quote] 原帖由 tianlang 于 2007-11-8 8:55:00 发表
亲戚家的地线电工也是引接钢筋水泥柱子作为地线,但搬家后上了液晶电视,发现没法看了,图象抖动很厉害,原来一直以为是有线电视信号原因,后来没想到电工把地......



还有一点要补充,就是因为接地线,就连邻居好几户人家的有线电视也出现画面抖动厉害!
TOP
松香味
头像

松香味

  • 论坛博士后
  • 19720110
  • 11498
  • 11775
  • 2005-09-25
18#
t T
发表于 2007-11-08 18:02 |只看楼主

回复: 关于“地线”的引接

原帖由 终极完美 于 2007-11-8 15:59:00 发表
避雷线有走专线，也有走建筑钢架的情况。走建筑钢架的话，一般应有不同等级的接地、避雷接线柱。但如果钢架接避雷的话，钢架应该相互要焊接的并且要每个测试电阻的，焊接也有特殊要求的。楼主的测量电阻是正常，避雷......


下午专门咨询了，终极完美兄弟说的不错，避雷线有走专线，也有走建筑钢架的情况。分三级：三级为普通民房建筑；二级是特殊单位，例如炸药仓库、油库、加油站等；一级是大型建筑、大型会议厅堂、重要保护设施、军事设施等。

不过，测量也有用万用表的。三级要求接地点对10米以外参考地的阻抗，必须小于30欧姆。
对于音响器材来说：绝对“理想的、忠实地还原”是没有的，也是做不到的；我们只是在朝着“音响器材各自应该具备的基本性能”方面尽量努力，使其各尽其责而已。目的就是尽可能地做到“理想的、忠实地还原”。
TOP
松香味
头像

松香味

  • 论坛博士后
  • 19720110
  • 11498
  • 11775
  • 2005-09-25
19#
t T
发表于 2007-11-08 18:28 |只看楼主

回复: 关于“地线”的引接

原帖由 tianlang 于 2007-11-8 17:31:00 发表
[quote] 原帖由 松香味 于 2007-11-8 13:03:00 发表
[quote] 原帖由 tianlang 于 2007-11-8 8:55:00 发表
亲戚家的地线电工也是引接钢筋水泥柱子作为地线,但搬家后上了液晶电视,发现没法看了,图象抖......



接地不良时，公共地线上常常出现相互干扰的情况，特别是公共地线上又接了大电流用电器、半波整流电器设备等，公共地线上的干扰会更加严重。
对于音响器材来说：绝对“理想的、忠实地还原”是没有的，也是做不到的；我们只是在朝着“音响器材各自应该具备的基本性能”方面尽量努力，使其各尽其责而已。目的就是尽可能地做到“理想的、忠实地还原”。
TOP
李寻欢
头像

李寻欢

  • 论坛博士后
  • 19720110
  • 969
  • 976
  • 2007-03-13
20#
t T
发表于 2007-11-08 18:55 |只看该用户

回复: 关于“地线”的引接

原帖由 松香味 于 2007-11-8 12:29:00 发表
[quote] 原帖由 haha3333 于 2007-11-8 9:16:00 发表
现在的商品房钢筋是否有与避雷系统相连啊


按照常规避雷系统应该走专线。有没有这种情况？不敢肯定。下午我问问吧。 [/quote
我的新房就是避雷线与房屋的钢筋相连的.NND,不知打雷时住里边会咋的.
