一千大元，一担心血，打造一副豪华分频器 [复制链接]

箱子看着不错

原帖由 发烧求败 于 2008-2-27 16:43:00 发表 翁兄 中音 与低音之间 用一阶网络更好 谁用谁知道

只要系统够力、低频响应好，自然是高阶的好啦

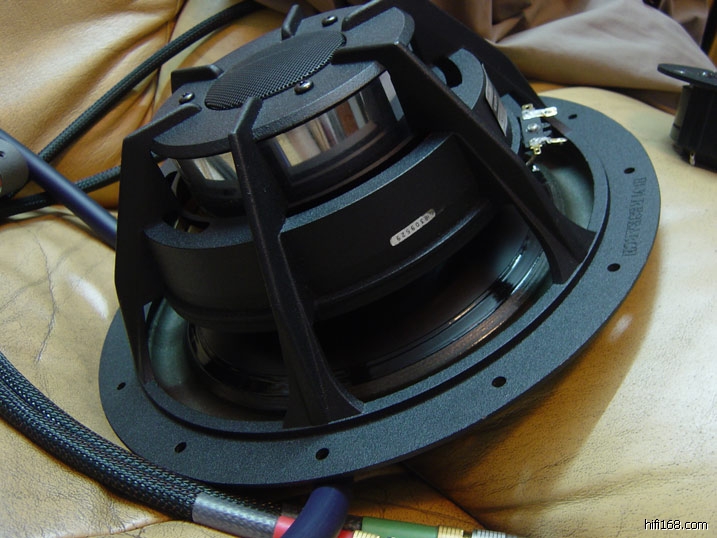

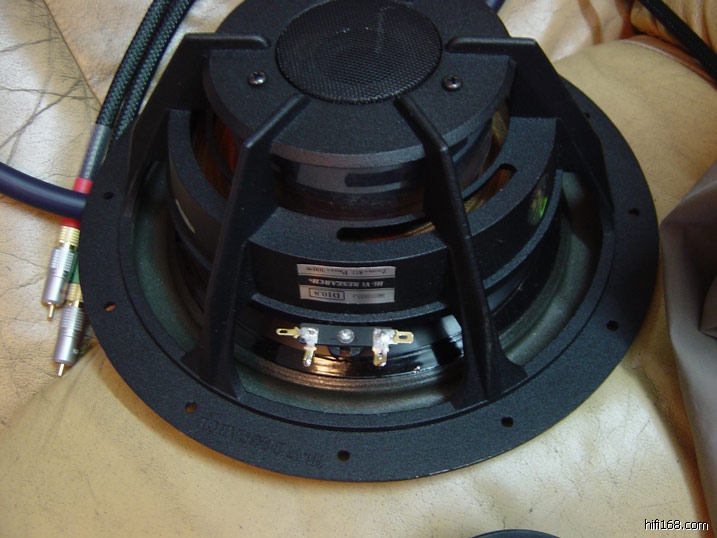

给大家看看 HiVi 10.8 健硕的身型

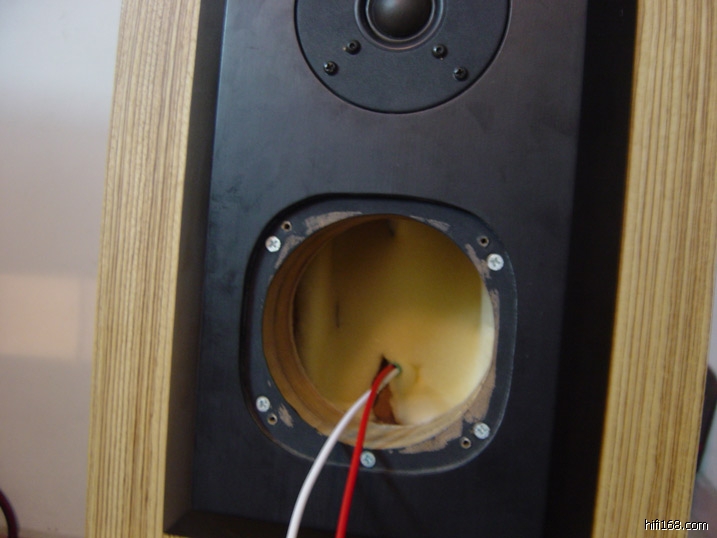

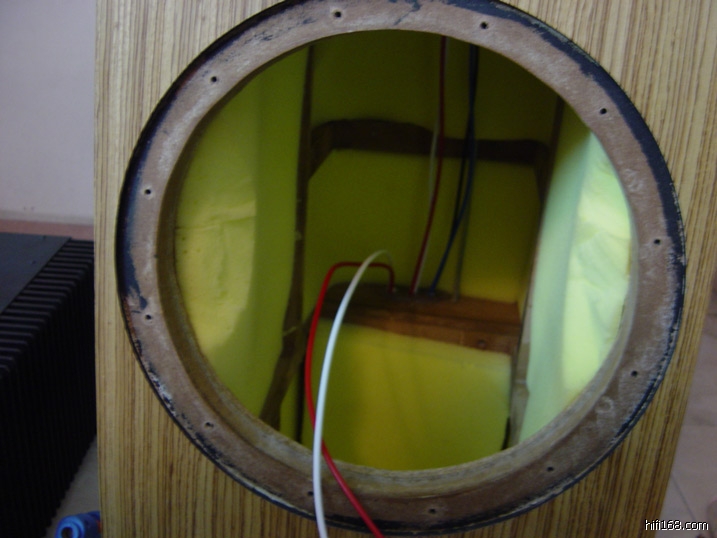

既然拆了，就上一张内窥图

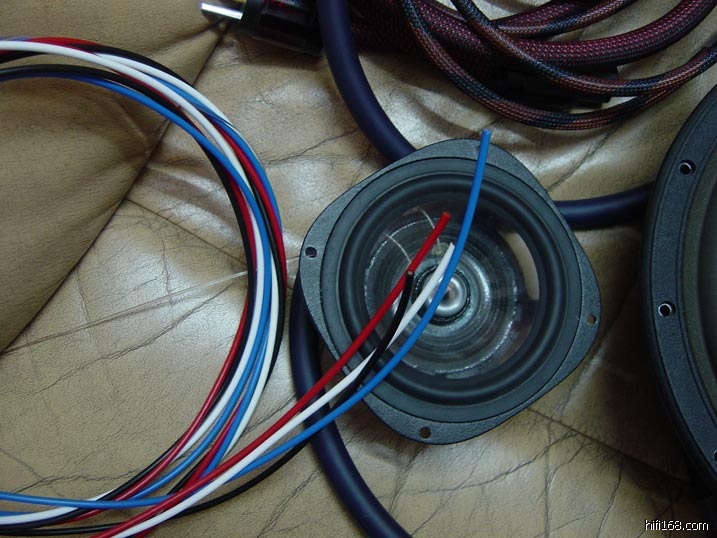

关于音箱靓声的其中一个秘密，本来是不想说的。这也是国人做箱搞来搞去不及外国箱的秘密所在，哪就是箱内接线一定要用好线。箱内接线一定不能用太一般的线。更不能用一般的镀银线，高频会发飙。烧汉原来在箱子里的线太一般了，高音用的是德国敏力镀银线，中低音用的是美国怪兽铜线，在调试过程中发现高音总是不协调，音量一大便刺耳。中音也有此问题，调小了量不够，调大了刺耳。

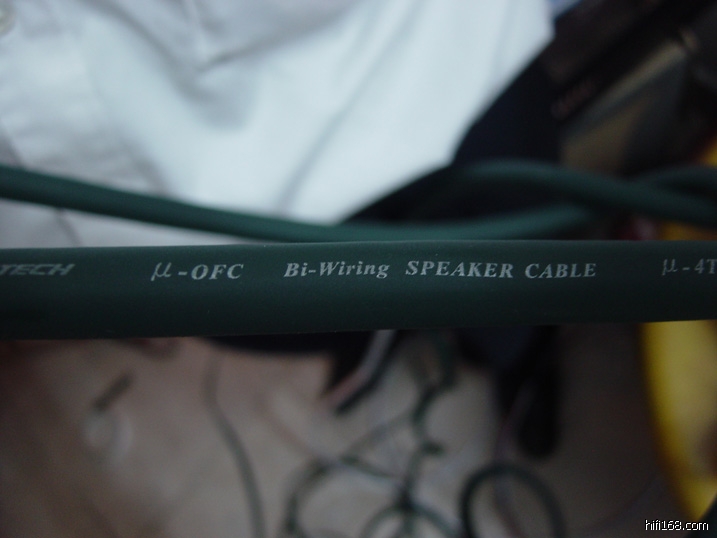

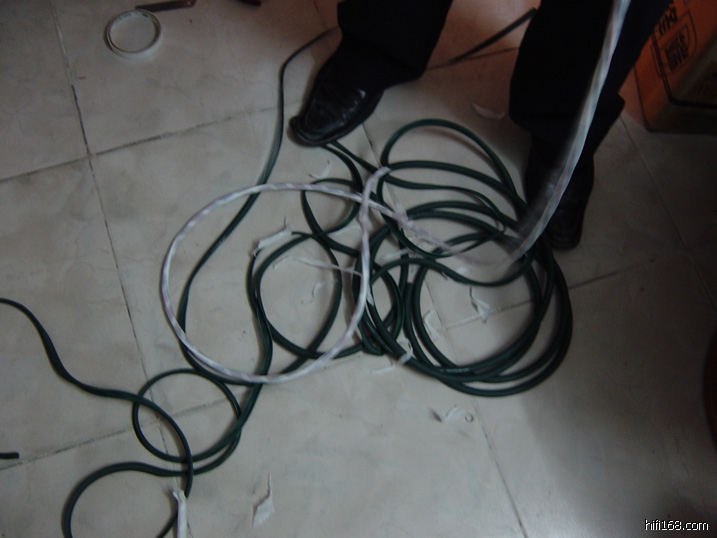

一狠心，花了700大元购入了5米古河喇叭线回来，材质为5N-OFC，经a低温处理，每公里电阻仅为10欧，双线分音设计，剥去外衣，取其芯，细芯供高音，粗芯供中、低音。换上原线后开声，变化之大，着实令我大吃一惊（如果痛下本钱用PCOCC+会更好）：

中频质感大幅提升，再不刺耳。

低频下潜和质感小幅提升。

高频改善最大，柔润无比，与中低频衔接无间，延伸更好，不前冲，电阻衰减网络也要减少0.5dB，以释放更多一点高音出来。最难得的是空气感无与伦比，全频浸润在一层金灿灿的如水般晶莹的荡漾的空气之中，任何细微信息无所循形。一个感悟就是空气感其实并非全是高频单元发放出来的，空气感频率并不很高，每个单元发出基音的同时发出谐波，逐渐衰减的谐波形成了空气感，空气感就是水，音乐声就是鱼，这就是音响中的新鱼水关系，哈哈！

重新做一个分频计算表供大家参考，直观一些。原表有些参数输错了，SORRY，我的分频器已经纠正过来。




二阶-6dB分频器元件计算表

高通				分频点	低通
6欧		8欧			6欧		8欧
L2(mH)	C2(uF)	L2(mH)	C2(uF)	F（Hz）	L1(mH)	C1(uF)	L1(mH)	C1(uF)
10.392	144.333	13.856	108.250	100	17.776	246.885	23.701	185.164
5.196	72.166	6.928	54.125	200	8.888	123.443	11.850	92.582
3.464	48.111	4.619	36.083	300	5.925	82.295	7.900	61.721
2.598	36.083	3.464	27.062	400	4.444	61.721	5.925	46.291
2.078	28.867	2.771	21.650	500	3.555	49.377	4.740	37.033
1.732	24.055	2.309	18.042	600	2.963	41.148	3.950	30.861
1.485	20.619	1.979	15.464	700	2.539	35.269	3.386	26.452
1.299	18.042	1.732	13.531	800	2.222	30.861	2.963	23.145
1.155	16.037	1.540	12.028	900	1.975	27.432	2.633	20.574
1.039	14.433	1.386	10.825	1000	1.778	24.689	2.370	18.516
0.945	13.121	1.260	9.841	1100	1.616	22.444	2.155	16.833
0.866	12.028	1.155	9.021	1200	1.481	20.574	1.975	15.430
0.799	11.103	1.066	8.327	1300	1.367	18.991	1.823	14.243
0.764	10.613	1.019	7.960	1360	1.307	18.153	1.743	13.615
0.693	9.622	0.924	7.217	1500	1.185	16.459	1.580	12.344
0.658	9.135	0.877	6.851	1580	1.125	15.626	1.500	11.719
0.649	9.021	0.866	6.766	1600	1.111	15.430	1.481	11.573
0.611	8.490	0.815	6.368	1700	1.046	14.523	1.394	10.892
0.577	8.018	0.770	6.014	1800	0.988	13.716	1.317	10.287
0.571	7.930	0.761	5.948	1820	0.977	13.565	1.302	10.174
0.547	7.596	0.729	5.697	1900	0.936	12.994	1.247	9.745
0.520	7.217	0.693	5.412	2000	0.889	12.344	1.185	9.258
0.495	6.873	0.660	5.155	2100	0.846	11.756	1.129	8.817
0.472	6.561	0.630	4.920	2200	0.808	11.222	1.077	8.417
0.452	6.275	0.602	4.707	2300	0.773	10.734	1.030	8.051
0.433	6.014	0.577	4.510	2400	0.741	10.287	0.988	7.715
0.416	5.773	0.554	4.330	2500	0.711	9.875	0.948	7.407
0.400	5.551	0.533	4.163	2600	0.684	9.496	0.912	7.122
0.385	5.346	0.513	4.009	2700	0.658	9.144	0.878	6.858
0.371	5.155	0.495	3.866	2800	0.635	8.817	0.846	6.613
0.358	4.977	0.478	3.733	2900	0.613	8.513	0.817	6.385
0.346	4.811	0.462	3.608	3000	0.593	8.230	0.790	6.172
0.335	4.656	0.447	3.492	3100	0.573	7.964	0.765	5.973
0.325	4.510	0.433	3.383	3200	0.555	7.715	0.741	5.786
0.315	4.374	0.420	3.280	3300	0.539	7.481	0.718	5.611
0.306	4.245	0.408	3.184	3400	0.523	7.261	0.697	5.446
0.297	4.124	0.396	3.093	3500	0.508	7.054	0.677	5.290
0.289	4.009	0.385	3.007	3600	0.494	6.858	0.658	5.143
0.281	3.901	0.374	2.926	3700	0.480	6.673	0.641	5.004
0.273	3.798	0.365	2.849	3800	0.468	6.497	0.624	4.873
0.266	3.701	0.355	2.776	3900	0.456	6.330	0.608	4.748
0.260	3.608	0.346	2.706	4000	0.444	6.172	0.593	4.629

续上表

0.208	2.887	0.277	2.165	5000	0.356	4.938	0.474	3.703
0.173	2.406	0.231	1.804	6000	0.296	4.115	0.395	3.086
0.148	2.062	0.198	1.546	7000	0.254	3.527	0.339	2.645
0.130	1.804	0.173	1.353	8000	0.222	3.086	0.296	2.315
0.115	1.604	0.154	1.203	9000	0.198	2.743	0.263	2.057
0.104	1.443	0.139	1.082	10000	0.178	2.469	0.237	1.852

三阶-3dB分频器元件计算表

高通						分 频 点	低通
6欧			8欧				6欧			8欧
C2(uF)	C3(uF)	L3(mH)	C2(uF)	C3(uF)	L3(mH)	F（Hz）	L1(mH)	L2(mH)	C1(uF)	L1(mH)	L2(mH)	C1(uF)
176.929	530.786	7.166	132.696	398.089	9.554	100	14.331	4.777	353.857	19.108	6.369	265.393
88.464	265.393	3.583	66.348	199.045	4.777	200	7.166	2.389	176.929	9.554	3.185	132.696
58.976	176.929	2.389	44.232	132.696	3.185	300	4.777	1.592	117.952	6.369	2.123	88.464
44.232	132.696	1.791	33.174	99.522	2.389	400	3.583	1.194	88.464	4.777	1.592	66.348
35.386	106.157	1.433	26.539	79.618	1.911	500	2.866	0.955	70.771	3.822	1.274	53.079
29.488	88.464	1.194	22.116	66.348	1.592	600	2.389	0.796	58.976	3.185	1.062	44.232
25.276	75.827	1.024	18.957	56.870	1.365	700	2.047	0.682	50.551	2.730	0.910	37.913
22.116	66.348	0.896	16.587	49.761	1.194	800	1.791	0.597	44.232	2.389	0.796	33.174
19.659	58.976	0.796	14.744	44.232	1.062	900	1.592	0.531	39.317	2.123	0.708	29.488
17.693	53.079	0.717	13.270	39.809	0.955	1000	1.433	0.478	35.386	1.911	0.637	26.539
16.084	48.253	0.651	12.063	36.190	0.869	1100	1.303	0.434	32.169	1.737	0.579	24.127
14.744	44.232	0.597	11.058	33.174	0.796	1200	1.194	0.398	29.488	1.592	0.531	22.116
13.610	40.830	0.551	10.207	30.622	0.735	1300	1.102	0.367	27.220	1.470	0.490	20.415
13.009	39.028	0.527	9.757	29.271	0.703	1360	1.054	0.351	26.019	1.405	0.468	19.514
11.795	35.386	0.478	8.846	26.539	0.637	1500	0.955	0.318	23.590	1.274	0.425	17.693
11.198	33.594	0.454	8.399	25.196	0.605	1580	0.907	0.302	22.396	1.209	0.403	16.797
11.058	33.174	0.448	8.294	24.881	0.597	1600	0.896	0.299	22.116	1.194	0.398	16.587
10.408	31.223	0.422	7.806	23.417	0.562	1700	0.843	0.281	20.815	1.124	0.375	15.611
9.829	29.488	0.398	7.372	22.116	0.531	1800	0.796	0.265	19.659	1.062	0.354	14.744
9.312	27.936	0.377	6.984	20.952	0.503	1900	0.754	0.251	18.624	1.006	0.335	13.968
8.846	26.539	0.358	6.635	19.904	0.478	2000	0.717	0.239	17.693	0.955	0.318	13.270

续上表

8.425	25.276	0.341	6.319	18.957	0.455	2100	0.682	0.227	16.850	0.910	0.303	12.638
8.042	24.127	0.326	6.032	18.095	0.434	2200	0.651	0.217	16.084	0.869	0.290	12.063
7.693	23.078	0.312	5.769	17.308	0.415	2300	0.623	0.208	15.385	0.831	0.277	11.539
7.372	22.116	0.299	5.529	16.587	0.398	2400	0.597	0.199	14.744	0.796	0.265	11.058
7.077	21.231	0.287	5.308	15.924	0.382	2500	0.573	0.191	14.154	0.764	0.255	10.616
6.805	20.415	0.276	5.104	15.311	0.367	2600	0.551	0.184	13.610	0.735	0.245	10.207
6.553	19.659	0.265	4.915	14.744	0.354	2700	0.531	0.177	13.106	0.708	0.236	9.829
6.319	18.957	0.256	4.739	14.217	0.341	2800	0.512	0.171	12.638	0.682	0.227	9.478
6.101	18.303	0.247	4.576	13.727	0.329	2900	0.494	0.165	12.202	0.659	0.220	9.151
5.898	17.693	0.239	4.423	13.270	0.318	3000	0.478	0.159	11.795	0.637	0.212	8.846
5.707	17.122	0.231	4.281	12.842	0.308	3100	0.462	0.154	11.415	0.616	0.205	8.561
5.529	16.587	0.224	4.147	12.440	0.299	3200	0.448	0.149	11.058	0.597	0.199	8.294
5.361	16.084	0.217	4.021	12.063	0.290	3300	0.434	0.145	10.723	0.579	0.193	8.042
5.204	15.611	0.211	3.903	11.709	0.281	3400	0.422	0.141	10.408	0.562	0.187	7.806
5.055	15.165	0.205	3.791	11.374	0.273	3500	0.409	0.136	10.110	0.546	0.182	7.583
4.915	14.744	0.199	3.686	11.058	0.265	3600	0.398	0.133	9.829	0.531	0.177	7.372
4.782	14.346	0.194	3.586	10.759	0.258	3700	0.387	0.129	9.564	0.516	0.172	7.173
4.656	13.968	0.189	3.492	10.476	0.251	3800	0.377	0.126	9.312	0.503	0.168	6.984
4.537	13.610	0.184	3.402	10.207	0.245	3900	0.367	0.122	9.073	0.490	0.163	6.805
4.423	13.270	0.179	3.317	9.952	0.239	4000	0.358	0.119	8.846	0.478	0.159	6.635
3.539	10.616	0.143	2.654	7.962	0.191	5000	0.287	0.096	7.077	0.382	0.127	5.308
2.949	8.846	0.119	2.212	6.635	0.159	6000	0.239	0.080	5.898	0.318	0.106	4.423
2.528	7.583	0.102	1.896	5.687	0.136	7000	0.205	0.068	5.055	0.273	0.091	3.791
2.212	6.635	0.090	1.659	4.976	0.119	8000	0.179	0.060	4.423	0.239	0.080	3.317
1.966	5.898	0.080	1.474	4.423	0.106	9000	0.159	0.053	3.932	0.212	0.071	2.949
1.769	5.308	0.072	1.327	3.981	0.096	10000	0.143	0.048	3.539	0.191	0.064	2.654

强人！
