楼主:卖油翁1

一千大元，一担心血，打造一副豪华分频器 [复制链接]

查看: 48902|回复: 174
sure38625
头像

sure38625

  • 论坛博士后
  • 19720110
  • 456
  • 651
  • 2005-10-07
71#
t T
发表于 2008-02-18 19:32 |只看该用户

回复：一千大元，一担心血，打造一副豪华分频器

衰减0.1欧也听得出分别 好耳之人
TOP
壮家汉
头像

壮家汉

  • 论坛博士后
  • 19720110
  • 1480
  • 2365
  • 2005-09-08
72#
t T
发表于 2008-02-18 20:29 |只看该用户

回复: 一千大元，一担心血，打造一副豪华分频器

原帖由 卖油翁1 于 2008-2-18 19:08:00 发表
[quote] 原帖由 自圆其声 于 2008-2-17 16:33:00 发表
呵呵，原来你认识作者啊，晕。
“我认为在进行阻抗补偿、避峰选分频点、使用高质元件等条件下，按照公式操作并作微调校声的做法是无什么问题的。”
避......

我也是这样调的。
达不到这样的听力，真的不适合做高端DIY了。
TOP
卖油翁1
头像

卖油翁1

  • 论坛博士后
  • 1970-2-24
  • 4436
  • 4539
  • 2005-12-15
73#
t T
发表于 2008-02-18 20:31 |只看楼主

回复: 一千大元，一担心血，打造一副豪华分频器

原帖由 sure38625 于 2008-2-18 19:32:00 发表
衰减0.1欧也听得出分别 好耳之人


单独听时听不出来，
两个或三个频段合成时能听出来！
老夫老矣！！
TOP
sure38625
头像

sure38625

  • 论坛博士后
  • 19720110
  • 456
  • 651
  • 2005-10-07
74#
t T
发表于 2008-02-19 17:53 |只看该用户

回复：一千大元，一担心血，打造一副豪华分频器

单独听时听不出来，
两个或三个频段合成时能听出来！
不明白
TOP
自圆其声
头像

  • 论坛发烧友
  • 13
  • 13
  • 2008-01-25
75#
t T
发表于 2008-02-20 08:02 |只看该用户

回复: 一千大元，一担心血，打造一副豪华分频器

原帖由 于 2008-2-18 20:29:00 发表
[quote] 原帖由 卖油翁1 于 2008-2-18 19:08:00 发表
[quote] 原帖由 自圆其声 于 2008-2-17 16:33:00 发表
呵呵，原来你认识作者啊，晕。
“我认为在进行阻抗补偿、避峰选分频点、使用高质元件等条......


好像有点吹牛啊，哈哈

语气上的问题请勿见怪，
如果两位对自己耳朵的能力如此坚持，
我可以让朋友帮助，在两位的DIY作品完工之后帮助测量一下，也算是互相借鉴和学习吧，哈哈。
对于卖油翁兄的DIY作品，可直接让他上文提到的朋友测量就可。呵呵
如果DIY用耳朵出来的作品，经测量能达到300Hz－20000Hz＋－3dB（这个要求离两位的的高端DIY目标不远吧，哈哈）。算我输。
声音奥秘/喇叭/音响技术/测量仿真/环境等交流,到音箱之梦
TOP
卖油翁1
头像

卖油翁1

  • 论坛博士后
  • 1970-2-24
  • 4436
  • 4539
  • 2005-12-15
76#
t T
发表于 2008-02-20 08:14 |只看楼主

回复：一千大元，一担心血，打造一副豪华分频器

懂测量的朋友多呢，做完之后真要测一下了，300Hz－20000Hz＋－3dB应完全无问题，只怕本人的听音环境达不到要求
老夫老矣！！
TOP
卖油翁1
头像

卖油翁1

  • 论坛博士后
  • 1970-2-24
  • 4436
  • 4539
  • 2005-12-15
77#
t T
发表于 2008-02-20 08:18 |只看楼主

回复: 一千大元，一担心血，打造一副豪华分频器

原帖由 sure38625 于 2008-2-19 17:53:00 发表
单独听时听不出来，
两个或三个频段合成时能听出来！
不明白


比如单独听一个中音喇叭，串联电阻每档增加0.1欧，并联电阻相应调整，相邻一档的差别很难听出来。

如果低音和高音喇叭也接通，调整中音喇叭的衰减度，串联电阻每变化0.1欧还是很明显听出来的！
老夫老矣！！
TOP
自圆其声
头像

  • 论坛发烧友
  • 13
  • 13
  • 2008-01-25
78#
t T
发表于 2008-02-20 09:26 |只看该用户

回复: 一千大元，一担心血，打造一副豪华分频器

原帖由 卖油翁1 于 2008-2-20 8:18:00 发表
原帖由 sure38625 于 2008-2-19 17:53:00 发表
单独听时听不出来，
两个或三个频段合成时能听出来！
不明白


比如单独听一个中音喇叭，串联电阻每档增加0.1欧，并联电阻相应调整，相邻......

这种方法能听出来的可能性很大，
但能听出是否＋－3dB，倒不一定了，呵呵。
声音奥秘/喇叭/音响技术/测量仿真/环境等交流,到音箱之梦
TOP
卖油翁1
头像

卖油翁1

  • 论坛博士后
  • 1970-2-24
  • 4436
  • 4539
  • 2005-12-15
79#
t T
发表于 2008-02-20 09:40 |只看楼主

回复: 一千大元，一担心血，打造一副豪华分频器

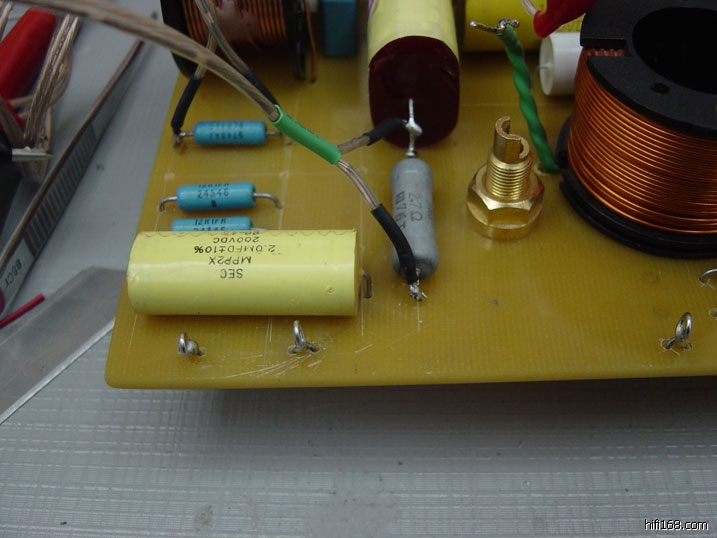

闲话少说，快完工了。衰减电阻采用两两并联的方式，先焊上一只，另一只用颚鱼夹接线连接大功率可调电阻，调整准确后再焊上固定电阻。
三个喇叭的接线，直接用元件引脚打结固定。

jpg(2008/2/20 9:39:43 上传)



jpg(2008/2/20 9:39:43 上传)



jpg(2008/2/20 9:41:30 上传)


最后编辑卖油翁1 最后编辑于 2008-02-20 09:41:30
老夫老矣！！
TOP
卖油翁1
头像

卖油翁1

  • 论坛博士后
  • 1970-2-24
  • 4436
  • 4539
  • 2005-12-15
80#
t T
发表于 2008-02-20 09:46 |只看楼主

回复: 一千大元，一担心血，打造一副豪华分频器

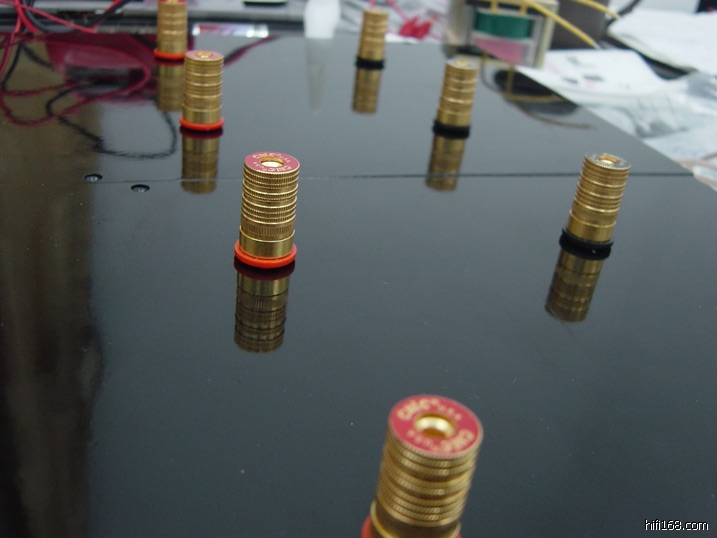

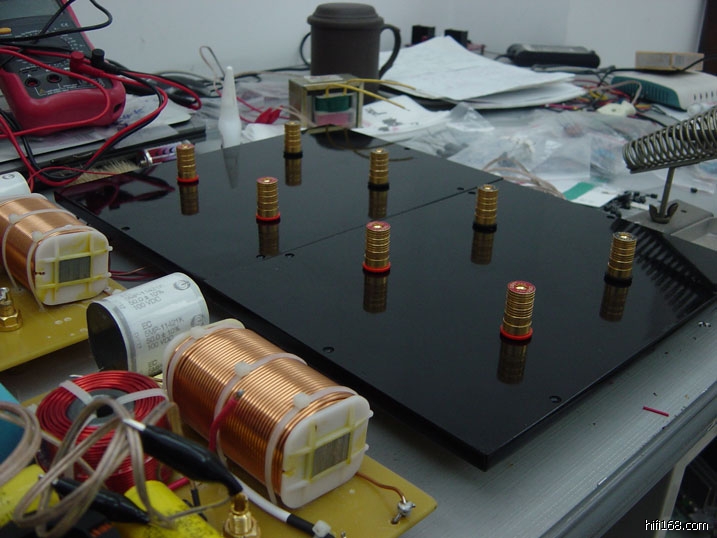

音箱下部单独设一个分频器用的腔体，固封腔体的板子用超厚环氧板，喷成黑色，与音箱背板同色，蛮漂亮的！

jpg(2008/2/20 9:45:48 上传)



jpg(2008/2/20 9:45:48 上传)



jpg(2008/2/20 9:45:48 上传)


老夫老矣！！
TOP
