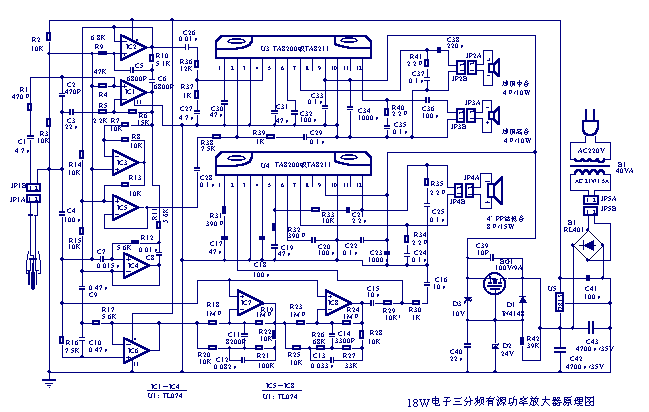

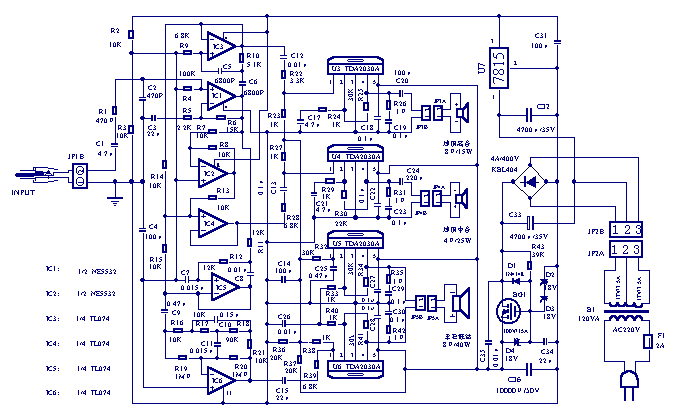

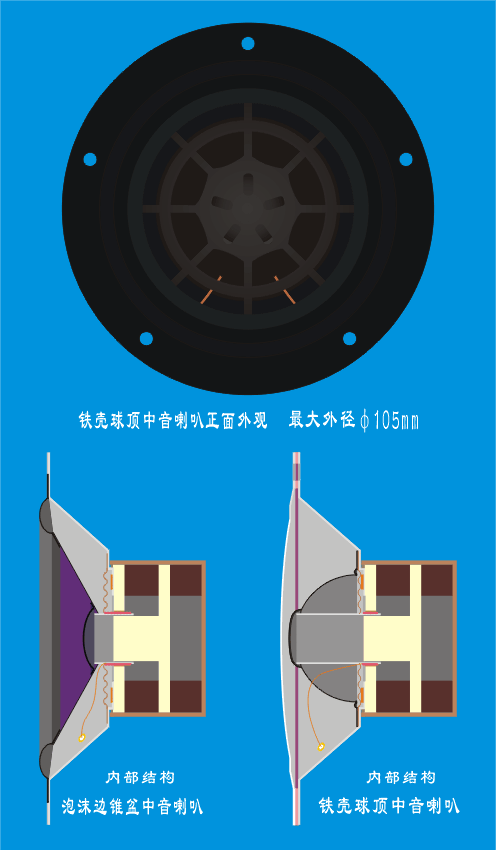

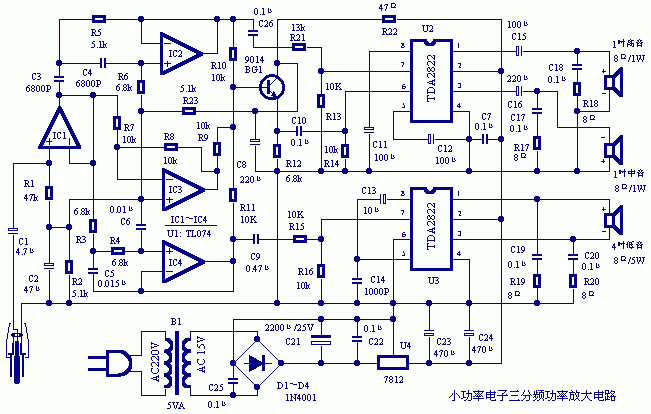

发送短消息 UID 108906 精华 0 查看公共资料搜索主题搜索帖子 ccxdl 电子分频音响设计大师组别论坛博士生日帖子216 积分216 性别注册时间2007-05-29	121^# 字体大小: t T 发表于 2007-06-26 14:59 \|只看楼主回复: 高品质电子分频有源音响系统制作教程DIR 当然也可以用8吋喇叭做低音单元，但不要用更小口径喇叭做低音单元； 8-4FPxiang.gif(53.13 K) 2007/6/26 14:59:16


	TOP

发送短消息 UID 108906 精华 0 查看公共资料搜索主题搜索帖子 ccxdl 电子分频音响设计大师组别论坛博士生日帖子216 积分216 性别注册时间2007-05-29	122^# 字体大小: t T 发表于 2007-06-26 15:02 \|只看楼主回复：高品质电子分频有源音响系统制作教程DIR 不用担心那些理想化要求，实际的听音环境已经是这些要求显得无足轻重！只要实际去做了，就明白电子分频才是好系统．


	TOP

发送短消息 UID 108906 精华 0 查看公共资料搜索主题搜索帖子 ccxdl 电子分频音响设计大师组别论坛博士生日帖子216 积分216 性别注册时间2007-05-29	123^# 字体大小: t T 发表于 2007-06-26 15:03 \|只看楼主回复: 高品质电子分频有源音响系统制作教程DIR 再重发5吋低音单元的书架三分频系统效果图，中间为音控． 5cunxiangzj.gif(94.05 K) 2007/6/26 15:03:29


	TOP

发送短消息 UID 108906 精华 0 查看公共资料搜索主题搜索帖子 ccxdl 电子分频音响设计大师组别论坛博士生日帖子216 积分216 性别注册时间2007-05-29	124^# 字体大小: t T 发表于 2007-06-26 15:05 \|只看楼主回复: 高品质电子分频有源音响系统制作教程DIR 音控正面放大图： Volctlddy1.gif(76.96 K) 2007/6/26 15:04:39


	TOP

发送短消息 UID 89022 精华 43 欢迎访问淘宝查看公共资料搜索主题搜索帖子老浦东老浦东组别论坛博士后生日1972-01-10 帖子19281 积分31713 性别注册时间2005-08-11	125^# 字体大小: t T 发表于 2007-06-26 16:19 \|只看该用户回复：高品质电子分频有源音响系统制作教程DIR 顶程老师的帖。


	TOP

发送短消息 UID 67296 精华 1 查看公共资料搜索主题搜索帖子胡思胡思组别论坛博士后生日19720110 帖子615 积分647 性别注册时间2004-04-16	126^# 字体大小: t T 发表于 2007-06-27 15:09 \|只看该用户回复：高品质电子分频有源音响系统制作教程DIR 有益，收藏。


	TOP

发送短消息 UID 67296 精华 1 查看公共资料搜索主题搜索帖子胡思胡思组别论坛博士后生日19720110 帖子615 积分647 性别注册时间2004-04-16	127^# 字体大小: t T 发表于 2007-06-29 09:30 \|只看该用户回复：高品质电子分频有源音响系统制作教程DIR 请问程老师，喇叭的互调失真有多大？功放的互调失真有多大？有没有比较的数据，想了解。


	TOP

发送短消息 UID 108906 精华 0 查看公共资料搜索主题搜索帖子 ccxdl 电子分频音响设计大师组别论坛博士生日帖子216 积分216 性别注册时间2007-05-29	128^# 字体大小: t T 发表于 2007-06-29 15:00 \|只看楼主回复：高品质电子分频有源音响系统制作教程DIR 喇叭的互调失真有多大？功放的互调失真有多大？有没有比较的数据，想了解。 -------------------------------- 胡思先生: 喇叭的互调失真有多大?以前用的《杨声器系统》(日本山本武夫著)上册中有一点定量介绍,该书现在不知放那里去了,因此不能告诉你具体数值.总的来说,远大于人耳对失真的分辨极限. 而功放的互调失真有多大？远小于人耳对失真的分辨极限.不用考虑功放的互调失真.


	TOP

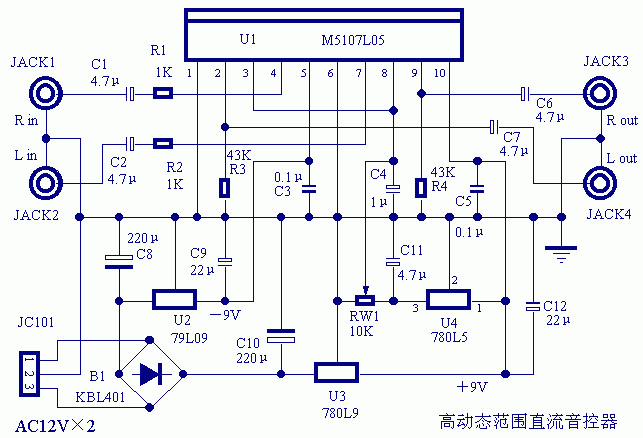

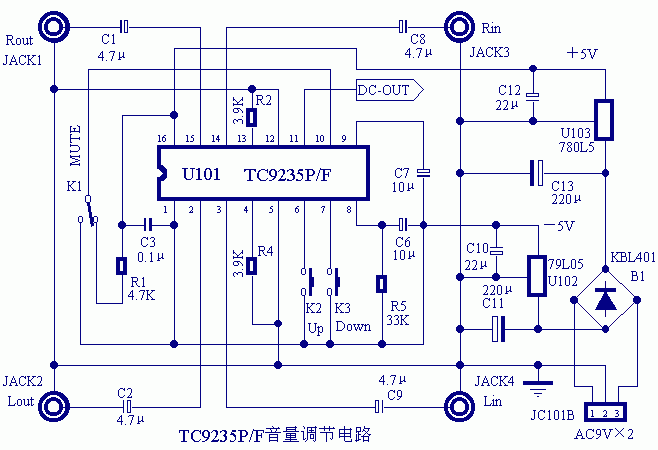

发送短消息 UID 108906 精华 0 查看公共资料搜索主题搜索帖子 ccxdl 电子分频音响设计大师组别论坛博士生日帖子216 积分216 性别注册时间2007-05-29	129^# 字体大小: t T 发表于 2007-06-29 15:05 \|只看楼主回复: 高品质电子分频有源音响系统制作教程DIR 这次发音量控制器的效果图. volctl0.gif(9.71 K) 2007/6/29 15:04:42 遥控器,用现成盒子. yinkonpcb3.gif(10.58 K) 2007/6/29 15:04:42 PCB板 volctl3.gif(38.69 K) 2007/6/29 15:04:42


	TOP

发送短消息 UID 108906 精华 0 查看公共资料搜索主题搜索帖子 ccxdl 电子分频音响设计大师组别论坛博士生日帖子216 积分216 性别注册时间2007-05-29	130^# 字体大小: t T 发表于 2007-06-29 15:13 \|只看楼主回复: 高品质电子分频有源音响系统制作教程DIR 主机: Volctlddy.gif(23.74 K) 2007/6/29 15:12:53 PCB yinkonpcb2.gif(11.88 K) 2007/6/29 15:12:53 yinkonpcb1.gif(18.38 K) 2007/6/29 15:12:53


	TOP

发送短消息 UID 108906 精华 0 查看公共资料搜索主题搜索帖子 ccxdl 电子分频音响设计大师组别论坛博士生日帖子216 积分216 性别注册时间2007-05-29	131^# 字体大小: t T 发表于 2007-06-29 15:15 \|只看楼主回复: 高品质电子分频有源音响系统制作教程DIR volctl1.gif(70.55 K) 2007/6/29 15:15:03 volctl2.gif(33.36 K) 2007/6/29 15:15:03


	TOP

发送短消息 UID 108906 精华 0 查看公共资料搜索主题搜索帖子 ccxdl 电子分频音响设计大师组别论坛博士生日帖子216 积分216 性别注册时间2007-05-29	132^# 字体大小: t T 发表于 2007-06-29 15:19 \|只看楼主回复: 高品质电子分频有源音响系统制作教程DIR yksch1.gif(11.63 K) 2007/6/29 15:18:33 yksch2.gif(6.95 K) 2007/6/29 15:18:33 yksch3.gif(8.20 K) 2007/6/29 15:18:33


	TOP

发送短消息 UID 108906 精华 0 查看公共资料搜索主题搜索帖子 ccxdl 电子分频音响设计大师组别论坛博士生日帖子216 积分216 性别注册时间2007-05-29	133^# 字体大小: t T 发表于 2007-06-29 15:24 \|只看楼主回复：高品质电子分频有源音响系统制作教程DIR 原理图还漏带了一张来发,下次再扑.PCB效果图已经齐全,照着板上表明的元件参数安装就行.做好音控,是非常关键的环节.


	TOP

发送短消息 UID 95631 精华 4 查看公共资料搜索主题搜索帖子后街男孩后街男孩组别论坛博士后生日19720110 帖子985 积分1018 性别注册时间2006-01-31	134^# 字体大小: t T 发表于 2007-06-29 15:46 \|只看该用户回复：高品质电子分频有源音响系统制作教程DIR 感谢程老师的无私奉献！不过好象HIFI168对技术帖关心的人不多，甚至连喜欢“扔石头”的都没有出声，看来程老师的心血是有些浪费了。:'( 连这样的好帖都没加精华，嗨！


	TOP

发送短消息 UID 103305 精华 2 查看公共资料搜索主题搜索帖子蚂蚁新手蚂蚁新手组别论坛博士后生日19720110 帖子966 积分1035 性别注册时间2006-11-05	135^# 字体大小: t T 发表于 2007-06-29 19:13 \|只看该用户回复：高品质电子分频有源音响系统制作教程DIR :victory: :victory: :victory: :handshake :handshake :handshake :handshake


	TOP

胡思

组别论坛博士后
生日19720110
帖子615
积分647
性别
注册时间2004-04-16

136^#

字体大小: t T

发表于 2007-07-01 10:04 |只看该用户

回复: 高品质电子分频有源音响系统制作教程DIR

原帖由 ccxdl 于 2007-6-29 15:00:00 发表
喇叭的互调失真有多大？功放的互调失真有多大？有没有比较的数据，想了解。
--------------------------------
胡思先生:
喇叭的互调失真有多大?以前用的《杨声器系统》(日本山本武夫著)上册中有一点定量介绍,该书......

“而功放的互调失真有多大？远小于人耳对失真的分辨极限.不用考虑功放的互调失真.”
这句话不敢苟同。
谢谢程老师。

TOP

发送短消息 UID 89914 精华 0 查看公共资料搜索主题搜索帖子 bing bing 组别论坛博士生日19720110 帖子240 积分335 性别注册时间2004-11-17	137^# 字体大小: t T 发表于 2007-07-02 11:57 \|只看该用户回复：高品质电子分频有源音响系统制作教程DIR 几年来我一直用电子三分频，在器材档次不便的情况下，3X2路完全一样的大偏流功放，声音远比功率分频好！特别是中、高音改善很多。但有一个问题一直困扰着我：低音功放用怎样的才能够最好地驱动低音喇叭？也即低音喇叭与功放怎样才能够最佳匹配？


	TOP

发送短消息 UID 108906 精华 0 查看公共资料搜索主题搜索帖子 ccxdl 电子分频音响设计大师组别论坛博士生日帖子216 积分216 性别注册时间2007-05-29	138^# 字体大小: t T 发表于 2007-07-03 15:37 \|只看楼主回复：高品质电子分频有源音响系统制作教程DIR 低音功放用怎样的才能够最好地驱动低音喇叭？也即低音喇叭与功放怎样才能够最佳匹配？ --------------------------------- 当然，用分离元件做的100W功放来推低音喇叭没有问题，如果用IC功放，到目前为止，TDA7294是不错的优选。但是也要提醒注意，TDA7294用在推专门的低音炮时，可能控制不住某些喇叭！其它IC功放如LM3886，就更不行。而在一般情况下，用TDA7294推低音单元不会有问题。如果喇叭还是出现失控，请采用加入变压器的方式来提高喇叭电阻尼。


	TOP

发送短消息 UID 108906 精华 0 查看公共资料搜索主题搜索帖子 ccxdl 电子分频音响设计大师组别论坛博士生日帖子216 积分216 性别注册时间2007-05-29	139^# 字体大小: t T 发表于 2007-07-03 15:40 \|只看楼主回复: 高品质电子分频有源音响系统制作教程DIR 8ICgf1.gif(23.91 K) 2007/7/3 15:40:20 8ICgf2.gif(10.72 K) 2007/7/3 15:40:20 8ICgf3.gif(88.23 K) 2007/7/3 15:40:20 8ICgf4.gif (, 下载次数:1241) gif(2007/7/3 15:40:20 上传)


	TOP

发送短消息 UID 108906 精华 0 查看公共资料搜索主题搜索帖子 ccxdl 电子分频音响设计大师组别论坛博士生日帖子216 积分216 性别注册时间2007-05-29	140^# 字体大小: t T 发表于 2007-07-03 15:41 \|只看楼主回复：高品质电子分频有源音响系统制作教程DIR 今天发8只TDA7294做的功率放大器结构设计图，红外遥控音量控制电路也安装在放大器盒内。既可以做成电子三分频、电子四分频放大器，也可以做成普通BTL双功放，区别只是前置级电路不同。做普通BTL双功放使用时，可直接在电子三分频板上修改接线实现，因此没有专门设计普通BTL双功放的前置级电路PCB板。这是多种玩法的通用设计，信噪比绝对不蒙人，输出功率货真价实。难点在机箱制做，要花钱请人用机床加工。自己手工制做，外观多办不会漂亮。
