发表于 2007-06-16 22:15 |只看该用户

回复: 高品质电子分频有源音响系统制作教程DIR

原帖由 dcpfq 于 2007-6-16 22:10:00 发表
原帖由 cplmei 于 2007-6-16 17:14:00 发表
请推荐一下专业CD机有那些选择?
sony cdp-3100

http://bbs.hifi168.com/showtopic.aspx?topicid=46382

TOP

dcpfq

组别论坛博士后
生日19720110
帖子859
积分859
性别
注册时间2004-01-27

82^#

字体大小: t T

发表于 2007-06-16 22:17 |只看该用户

回复: 高品质电子分频有源音响系统制作教程DIR

原帖由 dcpfq 于 2007-6-16 22:10:00 发表
原帖由 cplmei 于 2007-6-16 17:14:00 发表
请推荐一下专业CD机有那些选择?
sony cdp-3100


jpg(2007/6/16 22:17:15 上传)


jpg(2007/6/16 22:17:15 上传)

TOP

发送短消息 UID 108906 精华 0 查看公共资料搜索主题搜索帖子 ccxdl 电子分频音响设计大师组别论坛博士生日帖子216 积分216 性别注册时间2007-05-29	83^# 字体大小: t T 发表于 2007-06-20 14:49 \|只看楼主回复：高品质电子分频有源音响系统制作教程DIR CD机使用超8倍取样，24比特机即可。我用的是SONY2213，老型号。


	TOP

发送短消息 UID 108906 精华 0 查看公共资料搜索主题搜索帖子 ccxdl 电子分频音响设计大师组别论坛博士生日帖子216 积分216 性别注册时间2007-05-29	84^# 字体大小: t T 发表于 2007-06-20 14:52 \|只看楼主回复：高品质电子分频有源音响系统制作教程DIR 分频点为3K和140HZ,另有伊顿5寸+ Fountek铝带高音为中高频,有时换换味道 ------------------------------------------------- 中音不是球顶结构，这是它的不足之处．


	TOP

发送短消息 UID 108906 精华 0 查看公共资料搜索主题搜索帖子 ccxdl 电子分频音响设计大师组别论坛博士生日帖子216 积分216 性别注册时间2007-05-29	85^# 字体大小: t T 发表于 2007-06-20 14:53 \|只看楼主回复：高品质电子分频有源音响系统制作教程DIR 200W电子三分频安装工艺效果图，分别是焊装好电子元件的PCB拼板图，单元放大器外接带插座连线图，前置板与功放板连线图，内置式散热器结构安装图。采用连接插座，可方便安装和进行批量生产。在拼板图中有一块是串联在喇叭与功放之间的中间板，上面安装的电容用于保护中音、高音喇叭。将它固定在音箱内部侧板上，再将喇叭连线连接到它上面对应插座上。按照这5张图进行制作应该已经没有困难。电源变压器没有画出来，一般安放在功放下方。信号输入进线和功放输出线也没有在所有图中都画出来，高音、中音采用OCL输出方式，输出中点从电源板上引出来。低音采用BTL输出方式，两条输出线分别从两只功放输出端引出。如果连这些省掉未画出的线都不知道怎么连接，他也就别去自己做此200W电子三分频音响系统。特别再次提请注意，功放前的所有音频信号连接导线必须采用屏蔽线！到此，大家已经知道200W电子三分频音响系统的制做并不复杂。后面的事情就是去购买器件，弄两套设计好的电路板来自己组装就OK。高、中、低音单元喇叭灵敏度都相同。高音喇叭和中音喇叭使用4欧阻抗喇叭，低音喇叭使用8欧阻抗喇叭。若高音喇叭为8欧阻抗，则将高音单元放大器信号输入处3K分压电阻换成8.2K，高音输出功率降低一半。中音输出功率不宜减小，若只有8欧阻抗中音喇叭，用两只中音喇叭并联使用。


	TOP

发送短消息 UID 108906 精华 0 查看公共资料搜索主题搜索帖子 ccxdl 电子分频音响设计大师组别论坛博士生日帖子216 积分216 性别注册时间2007-05-29	86^# 字体大小: t T 发表于 2007-06-20 14:54 \|只看楼主回复: 高品质电子分频有源音响系统制作教程DIR 焊装好电子元件的PCB拼板图


	TOP

发送短消息 UID 108906 精华 0 查看公共资料搜索主题搜索帖子 ccxdl 电子分频音响设计大师组别论坛博士生日帖子216 积分216 性别注册时间2007-05-29	87^# 字体大小: t T 发表于 2007-06-20 14:55 \|只看楼主回复: 高品质电子分频有源音响系统制作教程DIR 200Wdzfp2.gif(47.86 K) 2007/6/20 14:54:59 单元放大器外接带插座连线图


	TOP

发送短消息 UID 108906 精华 0 查看公共资料搜索主题搜索帖子 ccxdl 电子分频音响设计大师组别论坛博士生日帖子216 积分216 性别注册时间2007-05-29	88^# 字体大小: t T 发表于 2007-06-20 14:56 \|只看楼主回复: 高品质电子分频有源音响系统制作教程DIR 焊装好电子元件的PCB拼板图


	TOP

发送短消息 UID 108906 精华 0 查看公共资料搜索主题搜索帖子 ccxdl 电子分频音响设计大师组别论坛博士生日帖子216 积分216 性别注册时间2007-05-29	89^# 字体大小: t T 发表于 2007-06-20 14:57 \|只看楼主回复: 高品质电子分频有源音响系统制作教程DIR 200Wdzfp3.gif(80.63 K) 2007/6/20 14:57:08 前置板与功放板连线图


	TOP

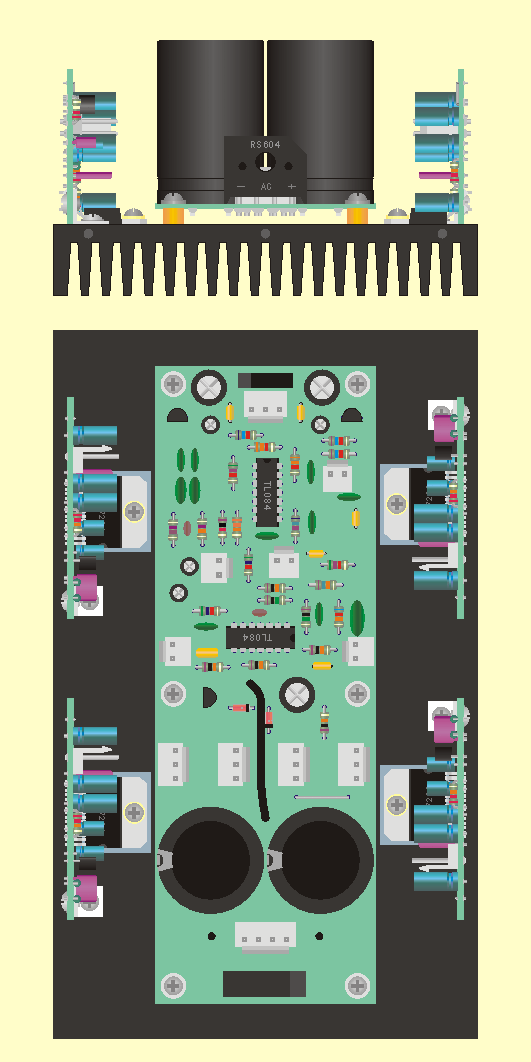

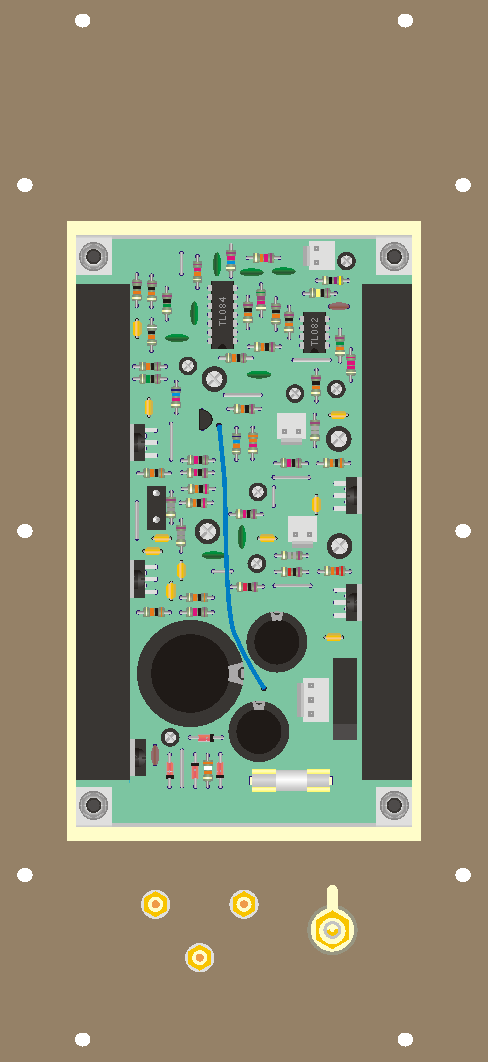

发送短消息 UID 108906 精华 0 查看公共资料搜索主题搜索帖子 ccxdl 电子分频音响设计大师组别论坛博士生日帖子216 积分216 性别注册时间2007-05-29	90^# 字体大小: t T 发表于 2007-06-20 14:58 \|只看楼主回复: 高品质电子分频有源音响系统制作教程DIR 200Wdzfp4.gif(85.05 K) 2007/6/20 14:58:06 内置式散热器结构安装图


	TOP

发送短消息 UID 108906 精华 0 查看公共资料搜索主题搜索帖子 ccxdl 电子分频音响设计大师组别论坛博士生日帖子216 积分216 性别注册时间2007-05-29	91^# 字体大小: t T 发表于 2007-06-20 14:59 \|只看楼主回复: 高品质电子分频有源音响系统制作教程DIR 200Wdzfp5.gif(46.71 K) 2007/6/20 14:58:52


	TOP

发送短消息 UID 108906 精华 0 查看公共资料搜索主题搜索帖子 ccxdl 电子分频音响设计大师组别论坛博士生日帖子216 积分216 性别注册时间2007-05-29	92^# 字体大小: t T 发表于 2007-06-20 15:03 \|只看楼主回复: 高品质电子分频有源音响系统制作教程DIR


	TOP

发送短消息 UID 108906 精华 0 查看公共资料搜索主题搜索帖子 ccxdl 电子分频音响设计大师组别论坛博士生日帖子216 积分216 性别注册时间2007-05-29	93^# 字体大小: t T 发表于 2007-06-20 15:04 \|只看楼主回复: 高品质电子分频有源音响系统制作教程DIR 200Wdzfp1.gif(80.48 K) 2007/6/20 15:04:11


	TOP

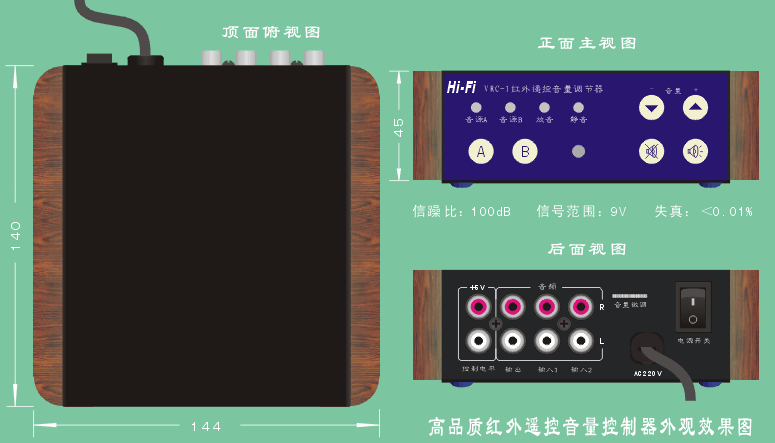

发送短消息 UID 108906 精华 0 查看公共资料搜索主题搜索帖子 ccxdl 电子分频音响设计大师组别论坛博士生日帖子216 积分216 性别注册时间2007-05-29	94^# 字体大小: t T 发表于 2007-06-20 15:06 \|只看楼主回复: 高品质电子分频有源音响系统制作教程DIR 200Wdzfp1.jpg(260.85 K) 2007/6/20 15:05:37


	TOP

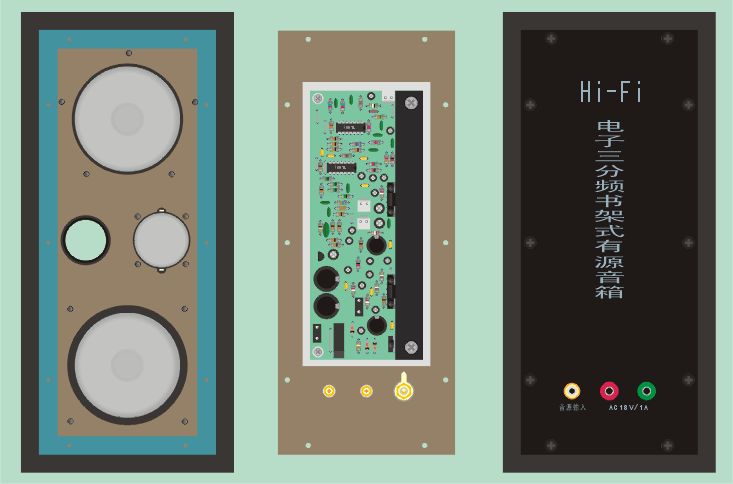

发送短消息 UID 108906 精华 0 查看公共资料搜索主题搜索帖子 ccxdl 电子分频音响设计大师组别论坛博士生日帖子216 积分216 性别注册时间2007-05-29	95^# 字体大小: t T 发表于 2007-06-20 15:10 \|只看楼主回复: 高品质电子分频有源音响系统制作教程DIR 200Wdzfp1a.jpg(336.69 K) 2007/6/20 15:10:00


	TOP

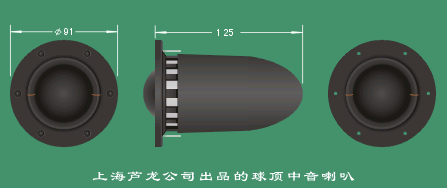

发送短消息 UID 108906 精华 0 查看公共资料搜索主题搜索帖子 ccxdl 电子分频音响设计大师组别论坛博士生日帖子216 积分216 性别注册时间2007-05-29	96^# 字体大小: t T 发表于 2007-06-20 15:10 \|只看楼主回复：高品质电子分频有源音响系统制作教程DIR 简言之，组装200W电子三分频音响系统的电路部分十分简单。大把钱是花在购买器件上，音箱可以自己设计好请木工制作。低音喇叭口径不得小于8吋，也不宜大于10吋。超过10吋，应改用电子四分频方式。中音单元一定要使用大口径布膜软球顶喇叭。


	TOP

发送短消息 UID 108906 精华 0 查看公共资料搜索主题搜索帖子 ccxdl 电子分频音响设计大师组别论坛博士生日帖子216 积分216 性别注册时间2007-05-29	97^# 字体大小: t T 发表于 2007-06-20 15:13 \|只看楼主回复：高品质电子分频有源音响系统制作教程DIR 全频功放制作使用介绍 http://forum.diyzone.net.cn/viewtopic.php?t=53094&postdays=0&postorder=asc&start=0


	TOP

发送短消息 UID 89022 精华 43 欢迎访问淘宝查看公共资料搜索主题搜索帖子老浦东老浦东组别论坛博士后生日1972-01-10 帖子19281 积分31713 性别注册时间2005-08-11	98^# 字体大小: t T 发表于 2007-06-20 16:29 \|只看该用户回复：高品质电子分频有源音响系统制作教程DIR 顶一下程老师的帖。


	TOP

发送短消息 UID 108906 精华 0 查看公共资料搜索主题搜索帖子 ccxdl 电子分频音响设计大师组别论坛博士生日帖子216 积分216 性别注册时间2007-05-29	99^# 字体大小: t T 发表于 2007-06-20 17:06 \|只看楼主回复：高品质电子分频有源音响系统制作教程DIR 谢谢! LPD也用TDA7294了,好事!下一步就会把这个东东也作出来给大家用,造福发烧友.


	TOP

发送短消息 UID 75170 精华 0 查看公共资料搜索主题搜索帖子 yulihua yulihua 组别论坛学士生日19720110 帖子167 积分167 性别注册时间2002-11-25	100^# 字体大小: t T 发表于 2007-06-22 13:25 \|只看该用户回复: 高品质电子分频有源音响系统制作教程DIR 建议，生产电子分频前级，每声道分三个频带输出（普及型）。分频点可调。这样，不用制作功放，配3个后级就行了。要求有多路信源选择和电平控制功能。
