楼主:ccxdl

高品质电子分频有源音响系统制作教程DIR [复制链接]

ccxdl
头像

电子分频音响设计大师

  • 论坛博士
  • 216
  • 216
  • 2007-05-29
61#
t T
发表于 2007-06-12 14:54 |只看楼主

回复: 高品质电子分频有源音响系统制作教程DIR
TOP
ccxdl
头像

电子分频音响设计大师

  • 论坛博士
  • 216
  • 216
  • 2007-05-29
62#
t T
发表于 2007-06-12 14:55 |只看楼主

回复：高品质电子分频有源音响系统制作教程DIR

另外再提供一个大动态范围的直流音量调节专用IC给人们参考，该器件M5107L05具有8V的信号动态范围，不会像其它直流音调IC只有3V峰峰值的动态范围那样容易发生削波。但M5107L05的背景噪声远不如采用电子开关切换内置电阻的SC9153或TC9235专用音量调节IC低，失真也比后者大。优点是可以多片合用一只马达电位器同时控制6声道音量，可用于要求不太高的AV系统中。据厂家提供的资料，M5107L05的残余噪声为60μv，TC9235的残余噪声为2μv。我实际使用过SC9153，信噪比实测不低于100dB。
TOP
ccxdl
头像

电子分频音响设计大师

  • 论坛博士
  • 216
  • 216
  • 2007-05-29
63#
t T
发表于 2007-06-12 14:56 |只看楼主

回复: 高品质电子分频有源音响系统制作教程DIR
TOP
ccxdl
头像

电子分频音响设计大师

  • 论坛博士
  • 216
  • 216
  • 2007-05-29
64#
t T
发表于 2007-06-12 14:56 |只看楼主

回复：高品质电子分频有源音响系统制作教程DIR

用极低噪声的音量调节控制IC加TDA7294，即可制作出完全能胜任高灵敏度全频喇叭使用的驱动功放。我手上尚有几片TDA7294专用双功放PCB板可以赠送给用得着的人，但邮寄费需自付。若采用快递方式，由收货方付快递费，只需要提供收货人名字、地址，电话号码给我即可，送完为止。
TOP
凡曲
头像

凡曲

  • 论坛博士后
  • 19720110
  • 1689
  • 1824
  • 2002-05-17
65#
t T
发表于 2007-06-12 22:03 |只看该用户

回复：高品质电子分频有源音响系统制作教程DIR

支持!
TOP
老浦东
头像

老浦东

  • 论坛博士后
  • 1972-01-10
  • 19281
  • 31713
  • 2005-08-11
66#
t T
发表于 2007-06-12 22:25 |只看该用户

回复：高品质电子分频有源音响系统制作教程DIR

程老师是有水平的高手，可惜和时代脱节了，如果能放下架子和新时代融合，前途不可限量。
欢迎访问淘宝店：http://store.taobao.com/shop/view_shop-842906440f6f98c0679d50b162e7a065.htm
TOP
ccxdl
头像

电子分频音响设计大师

  • 论坛博士
  • 216
  • 216
  • 2007-05-29
67#
t T
发表于 2007-06-16 14:53 |只看楼主

回复: 高品质电子分频有源音响系统制作教程DIR

铁壳球顶中音图片:
TOP
ccxdl
头像

电子分频音响设计大师

  • 论坛博士
  • 216
  • 216
  • 2007-05-29
68#
t T
发表于 2007-06-16 14:55 |只看楼主

回复: 高品质电子分频有源音响系统制作教程DIR

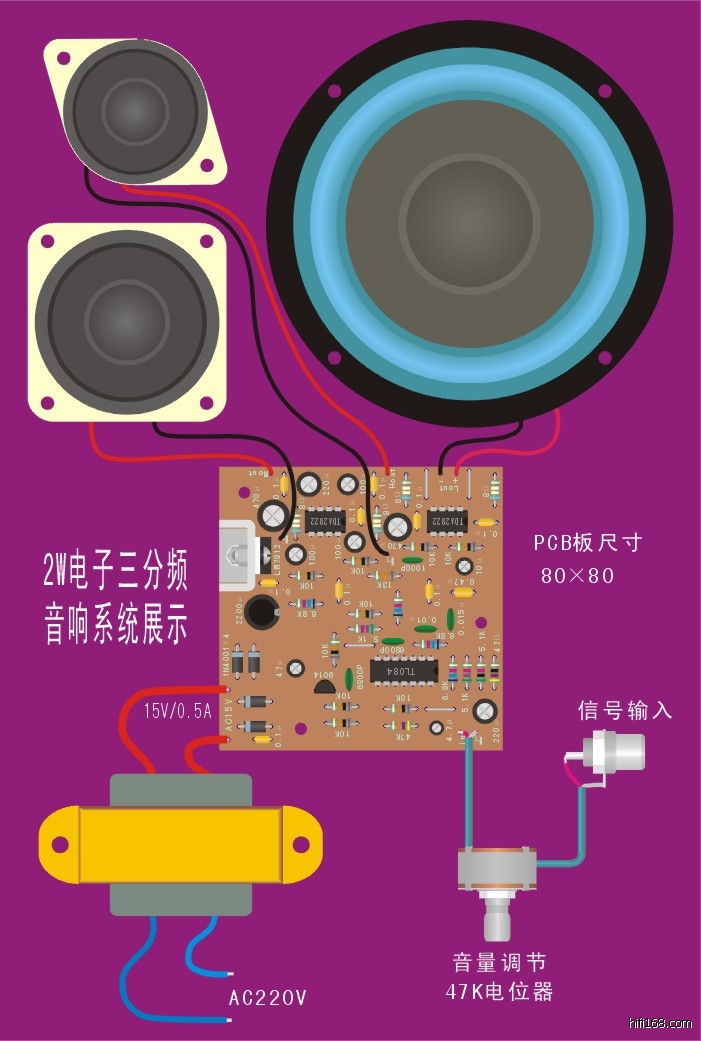

2W电子分频
TOP
ccxdl
头像

电子分频音响设计大师

  • 论坛博士
  • 216
  • 216
  • 2007-05-29
69#
t T
发表于 2007-06-16 14:56 |只看楼主

回复: 高品质电子分频有源音响系统制作教程DIR



18W电子分频
TOP
ccxdl
头像

电子分频音响设计大师

  • 论坛博士
  • 216
  • 216
  • 2007-05-29
70#
t T
发表于 2007-06-16 14:57 |只看楼主

回复: 高品质电子分频有源音响系统制作教程DIR


50W电子分频
TOP
ccxdl
头像

电子分频音响设计大师

  • 论坛博士
  • 216
  • 216
  • 2007-05-29
71#
t T
发表于 2007-06-16 14:59 |只看楼主

回复: 高品质电子分频有源音响系统制作教程DIR


200W电子分频前置分频电路
TOP
ccxdl
头像

电子分频音响设计大师

  • 论坛博士
  • 216
  • 216
  • 2007-05-29
72#
t T
发表于 2007-06-16 15:00 |只看楼主

回复: 高品质电子分频有源音响系统制作教程DIR


200W电子分频低音功放

gif(2007/6/16 15:00:00 上传)


TOP
ccxdl
头像

电子分频音响设计大师

  • 论坛博士
  • 216
  • 216
  • 2007-05-29
73#
t T
发表于 2007-06-16 15:02 |只看楼主

回复: 高品质电子分频有源音响系统制作教程DIR


200W
TOP
ccxdl
头像

电子分频音响设计大师

  • 论坛博士
  • 216
  • 216
  • 2007-05-29
74#
t T
发表于 2007-06-16 15:15 |只看楼主

回复: 高品质电子分频有源音响系统制作教程DIR

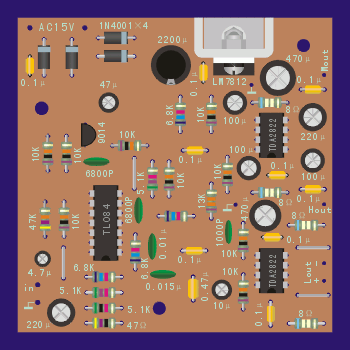

２００Ｗ电子分频ＰＣＢ板
TOP
cplmei
头像

  • 论坛博士
  • 203
  • 203
  • 2007-04-20
75#
t T
发表于 2007-06-16 17:12 |只看该用户

回复：高品质电子分频有源音响系统制作教程DIR

请电子分频音响设计大师评一下我的系统!CDA3ES<有SONY情感,要的是直白和高分晰力!整部CD在系统完成后换成RIFA电容,为的是增加点味道.现想换成XA55ES.电子分频器BX234XL,电源DIY过.功放:BGW150监听功放推SEAS H149,罗兰推SEAS1149高音,皇冠推JBL12寸.整套系统全部RIFA电容,为的是声音统一,全部偶合为JENSEN,个人和朋友听感上说15万的HIFI系统没可比性!另一系统为2A3推FOSTEX!请电子分频音响设计大师说一下我的系统有那方面要注意一下.
TOP
cplmei
头像

  • 论坛博士
  • 203
  • 203
  • 2007-04-20
76#
t T
发表于 2007-06-16 17:14 |只看该用户

回复：高品质电子分频有源音响系统制作教程DIR

请推荐一下专业CD机有那些选择?
TOP
cplmei
头像

  • 论坛博士
  • 203
  • 203
  • 2007-04-20
77#
t T
发表于 2007-06-16 17:17 |只看该用户

回复：高品质电子分频有源音响系统制作教程DIR

电子分频器为DBX234XL专业三分分频器.
TOP
cplmei
头像

  • 论坛博士
  • 203
  • 203
  • 2007-04-20
78#
t T
发表于 2007-06-16 17:24 |只看该用户

回复：高品质电子分频有源音响系统制作教程DIR

分频点为3K和140HZ,另有伊顿5寸+ Fountek铝带高音为中高频,有时换换味道<电子分频的好处;P >,要的是伊顿+铝带的高分晰力和速度感,当然了,听人声还是纸盆好!
TOP
cplmei
头像

  • 论坛博士
  • 203
  • 203
  • 2007-04-20
79#
t T
发表于 2007-06-16 21:35 |只看该用户

回复：高品质电子分频有源音响系统制作教程DIR
TOP
dcpfq
头像

dcpfq

  • 论坛博士后
  • 19720110
  • 859
  • 859
  • 2004-01-27
80#
t T
发表于 2007-06-16 22:10 |只看该用户

回复: 高品质电子分频有源音响系统制作教程DIR

原帖由 cplmei 于 2007-6-16 17:14:00 发表
请推荐一下专业CD机有那些选择?
sony    cdp-3100
TOP
