300B845胆机摩机直播（中期验收意见P33） [复制链接]

摩机太劳神了，更何况是这么大的工程。

目前摩机的方向没有问题，才是定心丸哦，劳神是其次的。

昨天碰见一高手，对胆机线路非常精通，我的胆机每个元件都能说出它的作用，解决了一些我的困惑。他的工作是负责维护网络硬件系统。
他提出：
1、对C1、C5电容并一个0.01u瓷片电容。
2、继电器电路改进，在继电器旁的瓷片串一个几百欧的电阻，再给这个电阻并一个瓷片电容，保护继电器。
3、C8不要求要有多高素质，但一定要电容值准确。打消了我对推荐使用JENSEN铝管的疑惑。
4、300B牛上的电容要用高素质电容，并对这个电容的作用做出了解释，坚定了我进JENSEN瓷管的决心。
5、C4用古董级油浸电容，方形盒子那样的，给我讲解了LC反馈电路工作原理，但可惜我已经进了JENSEN630V1U铜管。
他根本不玩任何音响器材，但这方面的基础知识很扎实哦，高手在民间哦。

发现最近楼主没有热情直播了。可楼主因此贴获得“明星网友奖”（http://bbs.hifi168.com/showtopic-203548.aspx），楼主加油！

原帖由 堂堂正正 于 2012-4-11 11:12:00 发表 发现最近楼主没有热情直播了。可楼主因此贴获得“明星网友奖”（http://bbs.hifi168.com/showtopic-203548.aspx），楼主加油！

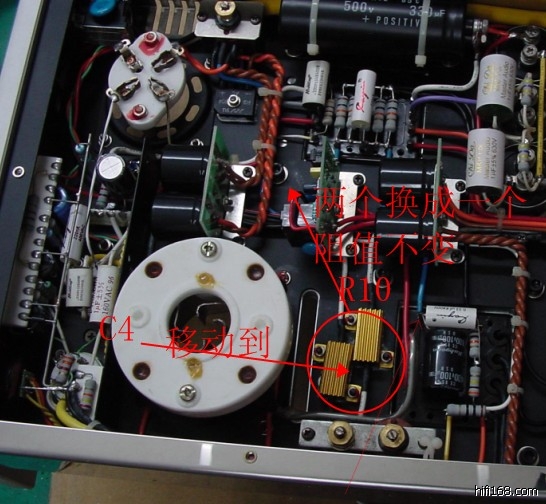

因为没有新鲜的东西发哦，需要的东西有一个（R10）缺货，正进货中，该元件上了，才能移开位置，放置C4。

JENSEN630V1U太大了，原处放不下，线路走位得调整。

加油吧！


2012/4/11 12:28:05

继电器附件电路图，是不是已经有保护作用了，不需要在瓷片电容旁边串一个电阻，并给这个电阻并一个瓷片电容了吧？

继电器的作用只是给845延迟提供高压，保护845寿命，并在继电器触点上的电容是吸收继电器触点接通时的火花电弧，使触点免烧坏。有一种方法是在触点两端也就是和电容一样再并多一个电阻，让继电器吸合前缓慢向电容充电，减少压差，继电器吸合时火花就会小很多，也不会打火了，电阻值大小要实验来定，一般先1M 500K 200K 100K等去试，瓦数也不能太小，不知原机高压延时多少秒？

延时30秒。

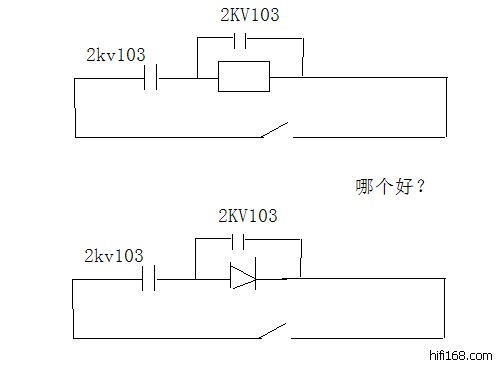

那天来的高人说并个几百欧姆电阻，也可以用二极管，并且还要在电阻或二极管上并瓷片电容。我看继电器旁边的电路已经有了电容和电阻哦。
现在的问题是继电器吸合前，偶尔有杂音，继电器吸合后就没有了。
