回复：音箱的低频下限、动态阻抗和电流倾注的概念 [博士后论文.1]

多谢，虽然我也是电子系的，可是4年下来就学了一本模电和一本电路分析。都是很皮毛的东西，根本不知道所以然。更何况一直就是钻的软件编程，毕业后也是从事软件行业，就更没有机会了解这些深入的半导体问题了。
人生应该是多彩的，我愿以我有限的生命去体验生活的五彩斑斓。
人生又是有限的，我将用永不满足的精神来充实自己的生命。
一个奇妙的世界：http://sprsong.taobao.com/
TOP
yulihua
头像

yulihua

  • 论坛学士
  • 19720110
  • 167
  • 167
  • 2002-11-25
42#
t T
发表于 2007-10-30 13:07 |只看该用户

回复: 音箱的低频下限、动态阻抗和电流倾注的概念 [博士后论文.1]

原帖由 sprs 于 2007-10-30 13:02:00 发表
多谢，虽然我也是电子系的，可是4年下来就学了一本模电和一本电路分析。都是很皮毛的东西，根本不知道所以然。更何况一直就是钻的软件编程，毕业后也是从事软件行业，就更没有机会了解这些深入的半导体问题了。
。
第2.7节 PN结的开关特性

本节的重点是PN结的瞬态开关特性，其中最重要的知识点是为什么在反向恢复期间会出现一个
很大的反向电流。已知PN结反向电流的电荷来源是少子，所以反向电流应该极其微小。但在反
向恢复过程中，却会出现一个很大的反向电流。这是因为正向期间存储在中性区内的大量非平衡
少子电荷充当了反向电流的电荷来源。
最后编辑yulihua 最后编辑于 2007-10-30 13:12:07
TOP
sprs
头像

sprs

  • 论坛博士后
  • 1908-8-8
  • 4097
  • 4465
  • 2003-12-04
43#
t T
发表于 2007-10-30 13:14 |只看楼主

回复: 音箱的低频下限、动态阻抗和电流倾注的概念 [博士后论文.1]

原帖由 yulihua 于 2007-10-30 13:07:00 发表
大概是下述问题，应该是乙类状态BE结的开关过程。




明白，个人也是觉得如果甲类，不存在开关过程，应该不需要这个电阻。正如你说的这个电阻主要作用是释放BE结电容储存的电荷，平稳进入截至区，那应该没有提高BE结的导通速度。我实际测试的感觉也是加入这个电容并没有给声音带来正面的效果，或者效果微乎其微。而且整个系统的自激振荡频率没有可观的变化。

那么是不是可以说教科书上写的加入这个电阻可以提高三极管导通速度这个说法是不确切的。
最后编辑sprs 最后编辑于 2007-10-30 13:16:29
人生应该是多彩的，我愿以我有限的生命去体验生活的五彩斑斓。
人生又是有限的，我将用永不满足的精神来充实自己的生命。
一个奇妙的世界：http://sprsong.taobao.com/
TOP
sprs
头像

sprs

  • 论坛博士后
  • 1908-8-8
  • 4097
  • 4465
  • 2003-12-04
44#
t T
发表于 2007-10-30 13:18 |只看楼主

回复: 音箱的低频下限、动态阻抗和电流倾注的概念 [博士后论文.1]

敢问yulihua 兄是哪里人，是否大学教授也？
人生应该是多彩的，我愿以我有限的生命去体验生活的五彩斑斓。
人生又是有限的，我将用永不满足的精神来充实自己的生命。
一个奇妙的世界：http://sprsong.taobao.com/
TOP
yulihua
头像

yulihua

  • 论坛学士
  • 19720110
  • 167
  • 167
  • 2002-11-25
45#
t T
发表于 2007-10-30 15:13 |只看该用户

回复: 音箱的低频下限、动态阻抗和电流倾注的概念 [博士后论文.1]

原帖由 sprs 于 2007-10-30 13:18:00 发表
敢问yulihua 兄是哪里人，是否大学教授也？

北京，铁路，计算机系统，工程师，有时可以加一个前缀“高级”。
TOP
yulihua
头像

yulihua

  • 论坛学士
  • 19720110
  • 167
  • 167
  • 2002-11-25
46#
t T
发表于 2007-10-30 15:18 |只看该用户

回复: 音箱的低频下限、动态阻抗和电流倾注的概念 [博士后论文.1]

原帖由 sprs 于 2007-10-30 13:14:00 发表
那么是不是可以说教科书上写的加入这个电阻可以提高三极管导通速度这个说法是不确切的

加入这个电阻可以提高三极管截止速度。
乙类放大器，该截止的没及时截止也引起失真。
另外，恒流源驱动音箱，现有的分频器系统不能适应。
恒压源输入臂为串臂，恒流源输入臂为并臂，这在滤波器设计里是有要求的。

电流源驱动音箱，低音很猛，是失去阻尼的现象，你再研究一下。

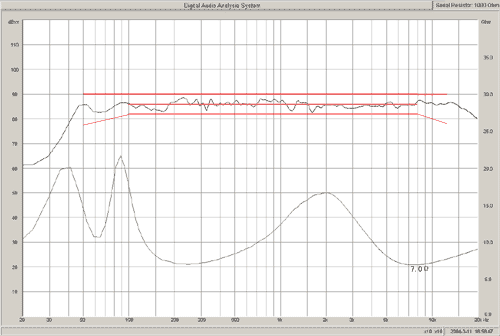

给你看一个图:看到那个最低的阻抗峰了吗？用恒流源推动，这个频率肯定能出来，但是在欠阻尼状态工作。
输出频率特性也就如阻抗特性（准确的说是频响与阻抗的乘积,对数座标是和）。

gif(2007/10/30 15:49:00 上传)


最后编辑yulihua 最后编辑于 2007-10-30 15:56:25
TOP
非音响发烧友
头像

非音响发烧友

  • 论坛博士
  • 19720110
  • 325
  • 366
  • 2007-02-20
47#
t T
发表于 2007-10-30 21:15 |只看该用户

回复: 音箱的低频下限、动态阻抗和电流倾注的概念 [博士后论文.1]

原帖由 szlghyj 于 2007-10-10 10:23:00 发表
原帖由 sprs 于 2007-10-9 17:07:00 发表
開关式电流放大的原理是什么？是不是也可以规划到跨导放大的范畴？


跟DAC差不多.


准确说,就是DAC. D类公房就是可以驱动喇叭的DAC. 从理论上来说,是最少误差, 最大效率的公房形式.
TOP
sprs
头像

sprs

  • 论坛博士后
  • 1908-8-8
  • 4097
  • 4465
  • 2003-12-04
48#
t T
发表于 2007-10-30 22:22 |只看楼主

回复：音箱的低频下限、动态阻抗和电流倾注的概念 [博士后论文.1]

yulihua兄给的是标准倒向箱的图。
TOP
sprs
头像

sprs

  • 论坛博士后
  • 1908-8-8
  • 4097
  • 4465
  • 2003-12-04
49#
t T
发表于 2007-10-30 22:29 |只看楼主

回复：音箱的低频下限、动态阻抗和电流倾注的概念 [博士后论文.1]

电流驱动下，欠阻尼是对的，而且分频器也不合适。因此最后我摒弃了电流驱动的方法。
TOP
zhang-52se
头像

zhang-52se

  • 论坛博士
  • 1973-7-12
  • 250
  • 255
  • 2004-12-08
50#
t T
发表于 2007-11-01 09:45 |只看该用户

回复：音箱的低频下限、动态阻抗和电流倾注的概念 [博士后论文.1]

赶紧的过来补补课，没准以后就用上了
