发送短消息 UID 72828 精华 3 952240202 查看公共资料搜索主题搜索帖子凯韵鸣凯韵鸣组别论坛博士生日帖子386 积分407 性别注册时间2001-10-13	1^# 字体大小: t T 发表于 2007-08-26 14:19 \|显示全部 BONA SP-530线材DIY电源线的全过程首先，第一步骤是备好材料，2米SP-530、HUBBELL的8215C公插、舒特尔的4781尾插，工具是少不啦！准备好所需的材料和工具.jpg (, 下载次数:81) jpg(2007/8/26 14:18:36 上传)
	凯韵鸣最后编辑于 2007-09-01 11:55:24 分享转发

	TOP

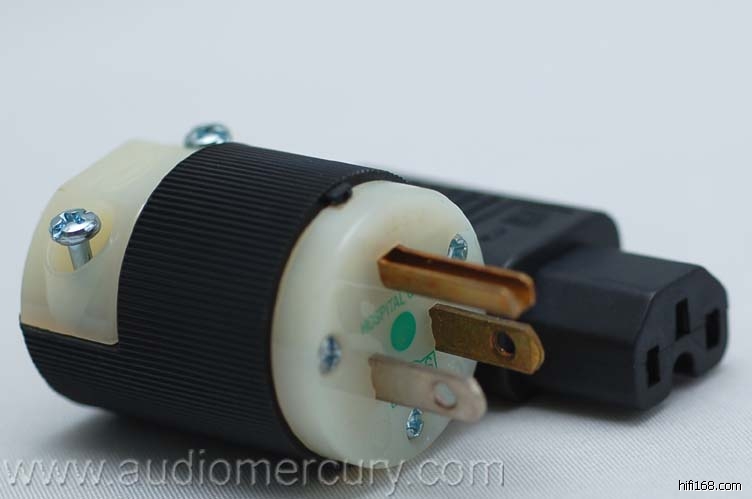

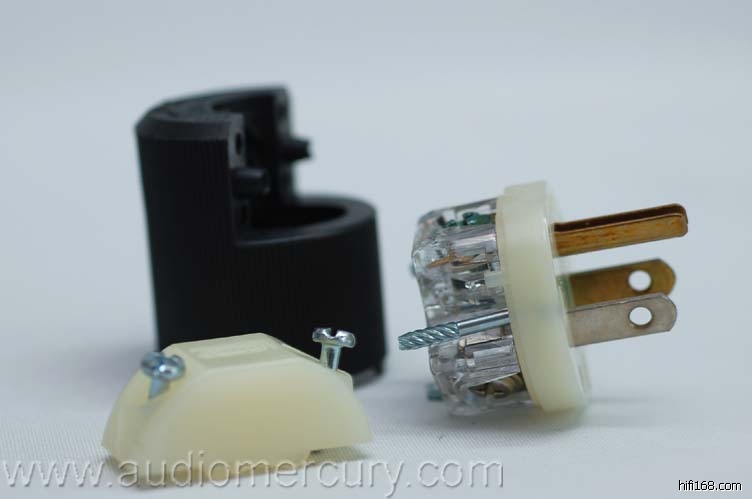

发送短消息 UID 72828 精华 3 952240202 查看公共资料搜索主题搜索帖子凯韵鸣凯韵鸣组别论坛博士生日帖子386 积分407 性别注册时间2001-10-13	2^# 字体大小: t T 发表于 2007-08-26 14:34 \|显示全部回复: 您也可以成为线材DIY高手！！！先欣赏插头拆装的图片吧！公插和尾插.JPG(85.85 K) 2007/8/26 14:33:51 公插三个部分公插三个部分.JPG(67.66 K) 2007/8/26 14:33:51
	凯韵鸣最后编辑于 2007-08-27 11:35:02

	TOP

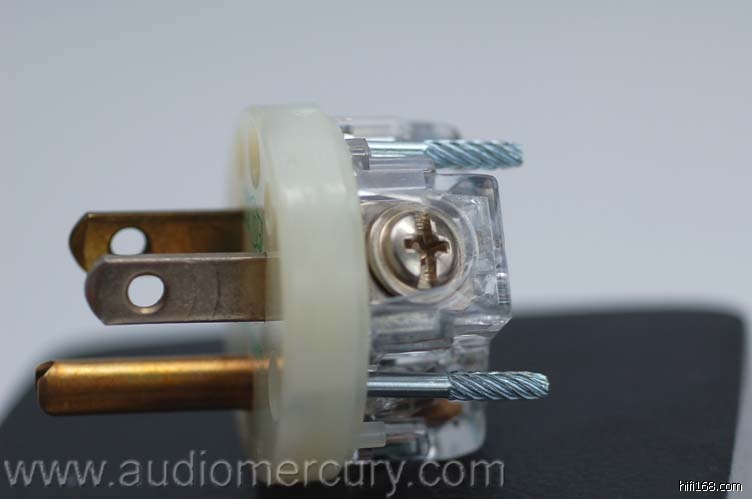

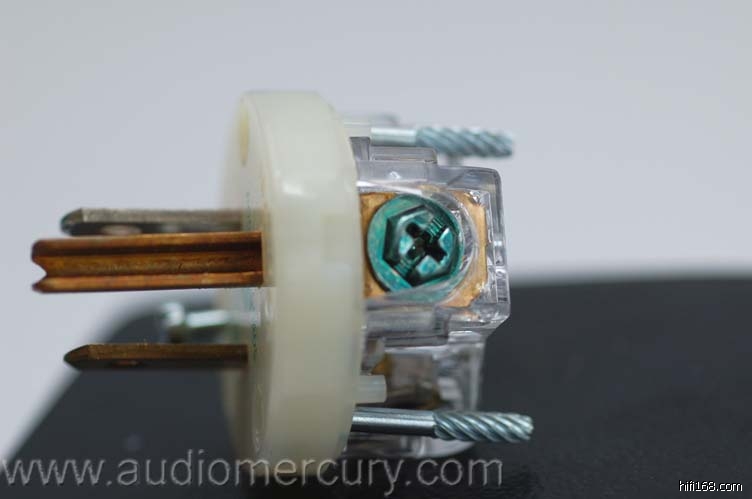

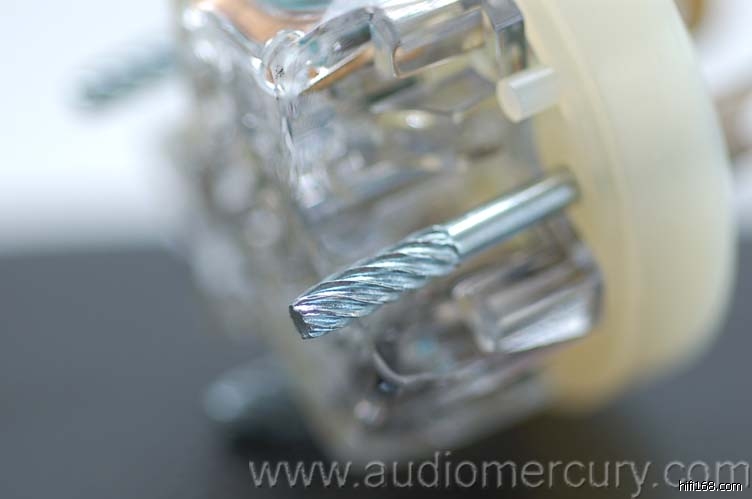

发送短消息 UID 72828 精华 3 952240202 查看公共资料搜索主题搜索帖子凯韵鸣凯韵鸣组别论坛博士生日帖子386 积分407 性别注册时间2001-10-13	3^# 字体大小: t T 发表于 2007-08-26 14:35 \|显示全部回复: 您也可以成为线材DIY高手！！！公插罗丝公插罗丝.JPG(56.71 K) 2007/8/26 14:35:14 公插罗丝1.JPG(92.38 K) 2007/8/26 14:35:14


	TOP

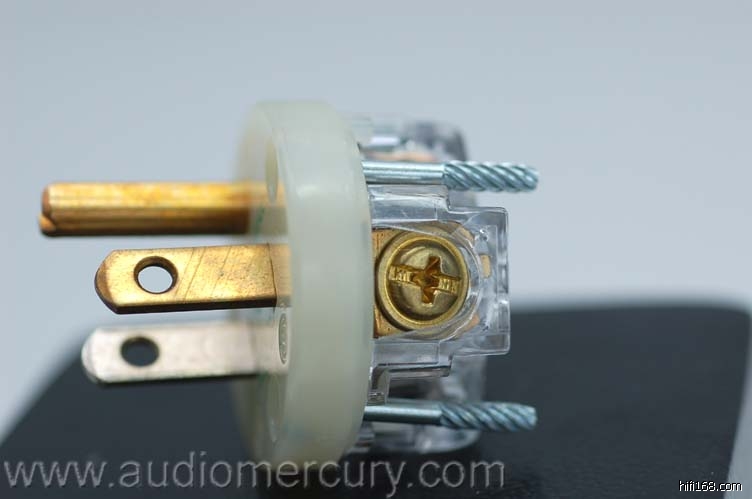

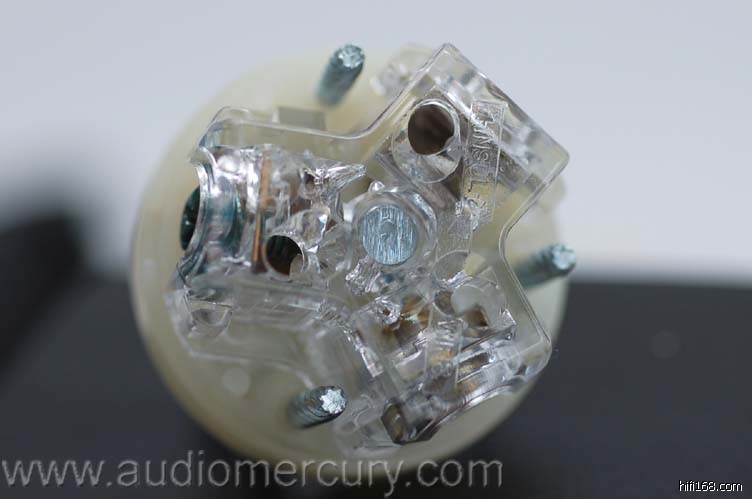

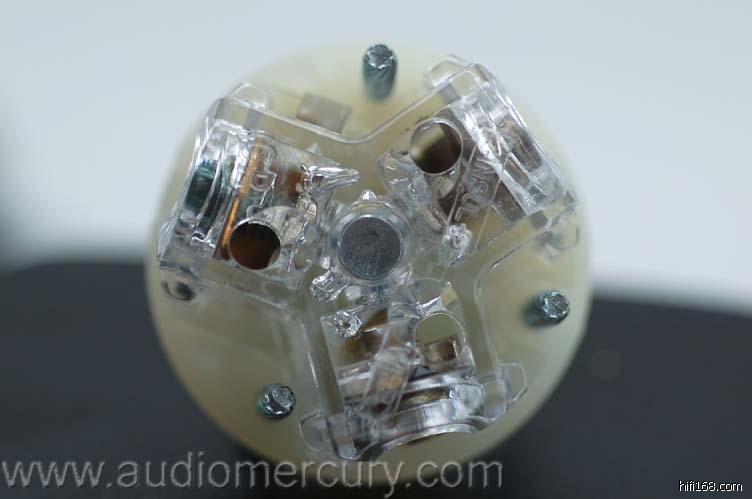

发送短消息 UID 72828 精华 3 952240202 查看公共资料搜索主题搜索帖子凯韵鸣凯韵鸣组别论坛博士生日帖子386 积分407 性别注册时间2001-10-13	4^# 字体大小: t T 发表于 2007-08-26 14:37 \|显示全部回复: 您也可以成为线材DIY高手！！！公插主体部分公插主体部分.JPG(96.90 K) 2007/8/26 14:36:55 公插主体部分1.JPG(94.72 K) 2007/8/26 14:36:55


	TOP

发送短消息 UID 72828 精华 3 952240202 查看公共资料搜索主题搜索帖子凯韵鸣凯韵鸣组别论坛博士生日帖子386 积分407 性别注册时间2001-10-13	5^# 字体大小: t T 发表于 2007-08-26 14:40 \|显示全部回复: 您也可以成为线材DIY高手！！！尾插部分尾插.JPG(104.00 K) 2007/8/26 14:40:07 尾插1.JPG (, 下载次数:83) jpg(2007/8/26 14:40:07 上传)


	TOP

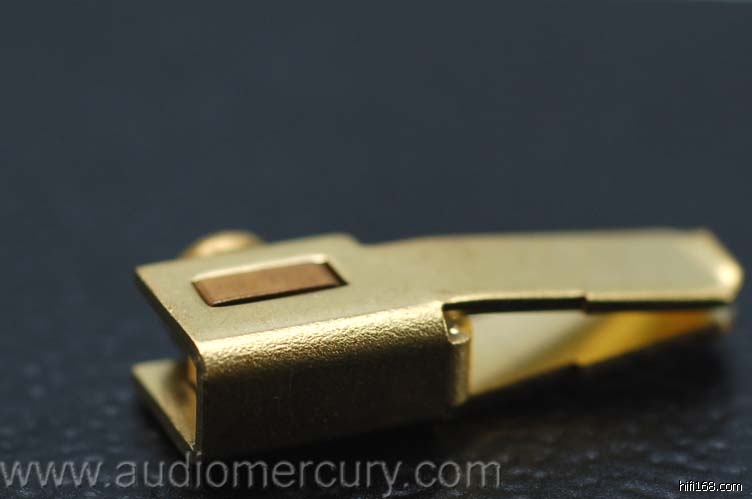

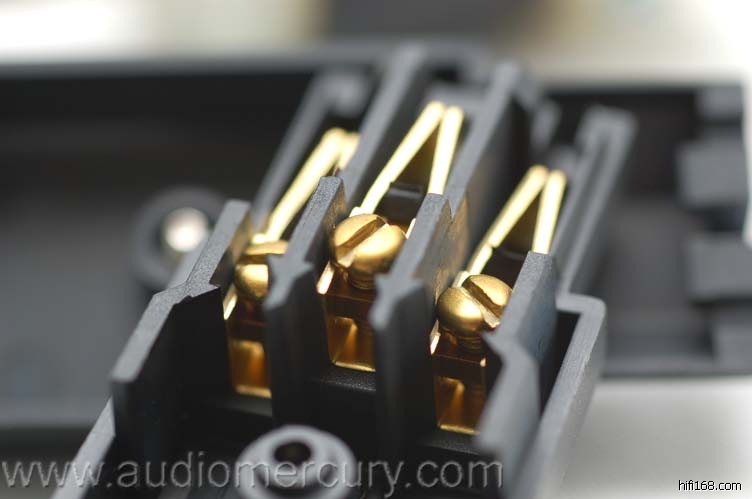

发送短消息 UID 72828 精华 3 952240202 查看公共资料搜索主题搜索帖子凯韵鸣凯韵鸣组别论坛博士生日帖子386 积分407 性别注册时间2001-10-13	6^# 字体大小: t T 发表于 2007-08-26 14:44 \|显示全部回复: 您也可以成为线材DIY高手！！！尾插压线端子尾插压线端子.JPG(68.51 K) 2007/8/26 14:44:21 折开的压线端子折开的压线端子.JPG(83.43 K) 2007/8/26 14:44:21


	TOP

发送短消息 UID 72828 精华 3 952240202 查看公共资料搜索主题搜索帖子凯韵鸣凯韵鸣组别论坛博士生日帖子386 积分407 性别注册时间2001-10-13	7^# 字体大小: t T 发表于 2007-08-26 14:49 \|显示全部回复: 您也可以成为线材DIY高手！！！压线部分同三种颜色区分压线部分同三种颜色区分.JPG(72.86 K) 2007/8/26 14:48:37 压线部分同三种颜色区分1 压线部分同三种颜色区分1.JPG(79.51 K) 2007/8/26 14:48:37 压线部分同三种颜色区分2 压线部分同三种颜色区分2.JPG(73.06 K) 2007/8/26 14:48:37


	TOP

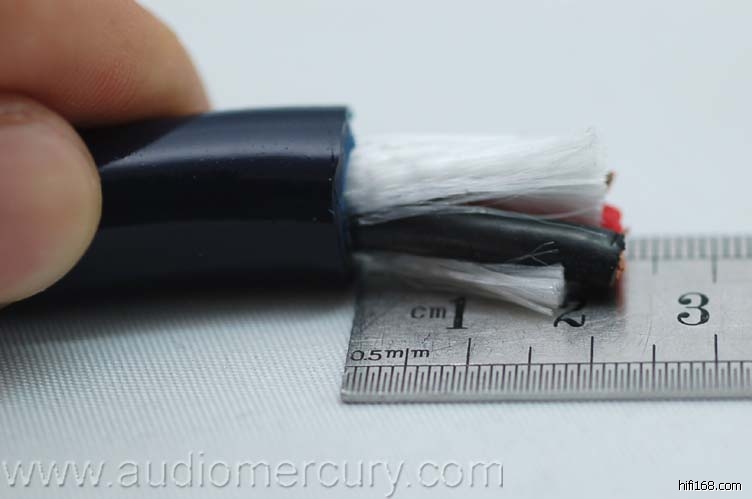

发送短消息 UID 72828 精华 3 952240202 查看公共资料搜索主题搜索帖子凯韵鸣凯韵鸣组别论坛博士生日帖子386 积分407 性别注册时间2001-10-13	8^# 字体大小: t T 发表于 2007-08-26 14:53 \|显示全部回复: 您也可以成为线材DIY高手！！！ sp-530-1.JPG(95.22 K) 2007/8/26 14:52:39 欣赏了精美图片！让我们进入主题吧 1.将线材放在插头里，估计一下脱开外披覆体的长度 2.然后量一下长度 sp-530-2.JPG(88.02 K) 2007/8/26 14:52:39 3.剥去导体的绝缘层约1公分左右 sp-530-3.JPG(83.51 K) 2007/8/26 14:52:39
	凯韵鸣最后编辑于 2007-08-29 17:44:35

	TOP

发送短消息 UID 72828 精华 3 952240202 查看公共资料搜索主题搜索帖子凯韵鸣凯韵鸣组别论坛博士生日帖子386 积分407 性别注册时间2001-10-13	9^# 字体大小: t T 发表于 2007-08-26 14:55 \|显示全部回复: 您也可以成为线材DIY高手！！！ 4.记得先套公插的外壳 5.锁线时要注意裸线部要完全给夹住 sp-530-5.JPG (, 下载次数:40) jpg(2007/8/26 14:55:13 上传) sp-530-4.JPG (, 下载次数:87) jpg(2007/8/26 14:55:13 上传) sp-530-5.JPG (, 下载次数:67) jpg(2007/8/27 10:49:19 上传) sp-530-4.JPG (, 下载次数:72) jpg(2007/8/27 10:49:19 上传)
	凯韵鸣最后编辑于 2007-08-27 10:50:54

	TOP

发送短消息 UID 72828 精华 3 952240202 查看公共资料搜索主题搜索帖子凯韵鸣凯韵鸣组别论坛博士生日帖子386 积分407 性别注册时间2001-10-13	10^# 字体大小: t T 发表于 2007-08-26 14:57 \|显示全部回复: 您也可以成为线材DIY高手！！！ 6.裸线锁进公插的主体部分， sp-530-6.JPG(75.81 K) 2007/8/26 14:57:02 sp-530-7.JPG(91.90 K) 2007/8/26 14:57:02 sp-530-8.JPG(100.99 K) 2007/8/26 14:57:02
	凯韵鸣最后编辑于 2007-08-27 11:17:38

	TOP

发送短消息 UID 72828 精华 3 952240202 查看公共资料搜索主题搜索帖子凯韵鸣凯韵鸣组别论坛博士生日帖子386 积分407 性别注册时间2001-10-13	11^# 字体大小: t T 发表于 2007-08-26 14:59 \|显示全部回复: 您也可以成为线材DIY高手！！！上图限额已用完，今天暂发表到这里，明天继续！
	凯韵鸣最后编辑于 2007-08-27 20:33:25

	TOP

发送短消息 UID 72828 精华 3 952240202 查看公共资料搜索主题搜索帖子凯韵鸣凯韵鸣组别论坛博士生日帖子386 积分407 性别注册时间2001-10-13	12^# 字体大小: t T 发表于 2007-08-27 10:37 \|显示全部回复: 您也可以成为线材DIY高手！！！试一试发贴，昨天上传额度用完，
	凯韵鸣最后编辑于 2007-08-27 10:39:24

	TOP

发送短消息 UID 72828 精华 3 952240202 查看公共资料搜索主题搜索帖子凯韵鸣凯韵鸣组别论坛博士生日帖子386 积分407 性别注册时间2001-10-13	13^# 字体大小: t T 发表于 2007-08-27 10:53 \|显示全部回复: 您也可以成为线材DIY高手！！！ 7.满怀高兴组装公头部分，晕啦！发现PVC外层剥得太短，塞不进去， sp-530-9.JPG(94.37 K) 2007/8/27 10:52:46
	凯韵鸣最后编辑于 2007-08-27 11:02:32

	TOP

发送短消息 UID 72828 精华 3 952240202 查看公共资料搜索主题搜索帖子凯韵鸣凯韵鸣组别论坛博士生日帖子386 积分407 性别注册时间2001-10-13	14^# 字体大小: t T 发表于 2007-08-27 10:58 \|显示全部回复: 您也可以成为线材DIY高手！！！ 8.只有全部拆开，重新调整要剥开PVC的长度 sp-530-10.JPG(110.60 K) 2007/8/27 10:58:27
	凯韵鸣最后编辑于 2007-08-27 11:00:11

	TOP

发送短消息 UID 72828 精华 3 952240202 查看公共资料搜索主题搜索帖子凯韵鸣凯韵鸣组别论坛博士生日帖子386 积分407 性别注册时间2001-10-13	15^# 字体大小: t T 发表于 2007-08-27 11:04 \|显示全部回复: 您也可以成为线材DIY高手！！！ 9.再来一次拧上导线，记住，拧紧就可以啦！太用力会造成罗丝打滑！ sp-530-11.JPG(79.89 K) 2007/8/27 11:03:55
	凯韵鸣最后编辑于 2007-08-27 11:05:55

	TOP

发送短消息 UID 72828 精华 3 952240202 查看公共资料搜索主题搜索帖子凯韵鸣凯韵鸣组别论坛博士生日帖子386 积分407 性别注册时间2001-10-13	16^# 字体大小: t T 发表于 2007-08-27 11:13 \|显示全部回复: 您也可以成为线材DIY高手！！！ 10.组装公头 sp-530-12.JPG(82.85 K) 2007/8/27 11:12:40 sp-530-13.JPG(89.64 K) 2007/8/27 11:12:40


	TOP

发送短消息 UID 72828 精华 3 952240202 查看公共资料搜索主题搜索帖子凯韵鸣凯韵鸣组别论坛博士生日帖子386 积分407 性别注册时间2001-10-13	17^# 字体大小: t T 发表于 2007-08-27 11:15 \|显示全部回复: 您也可以成为线材DIY高手！！！ 11. 拧上压线部分，注意：这部分安装时一定要先整理导体的排列，尽量要压得均匀，锁两个罗丝时要平衡，否则会有压线不牢固的现象，在使用过程容易造成导体脱离，容易产生危险。 sp-530-14.JPG(87.64 K) 2007/8/27 11:14:33 sp-530-15.JPG(90.55 K) 2007/8/27 11:14:33


	TOP

发送短消息 UID 72828 精华 3 952240202 查看公共资料搜索主题搜索帖子凯韵鸣凯韵鸣组别论坛博士生日帖子386 积分407 性别注册时间2001-10-13	18^# 字体大小: t T 发表于 2007-08-27 11:19 \|显示全部回复: 您也可以成为线材DIY高手！！！ 12.已装配好的公插 sp-530-16.JPG(76.50 K) 2007/8/27 11:18:49


	TOP

发送短消息 UID 72828 精华 3 952240202 查看公共资料搜索主题搜索帖子凯韵鸣凯韵鸣组别论坛博士生日帖子386 积分407 性别注册时间2001-10-13	19^# 字体大小: t T 发表于 2007-08-27 11:20 \|显示全部回复: 您也可以成为线材DIY高手！！！ 13.有了公插安装的经验，尾插就能抓得比较准， sp-530-17.JPG(81.21 K) 2007/8/27 11:20:01 sp-530-18.JPG(90.95 K) 2007/8/27 11:20:01


	TOP
