楼主:凯韵鸣	您也可以成为线材DIY高手！！！进阶篇 [复制链接]

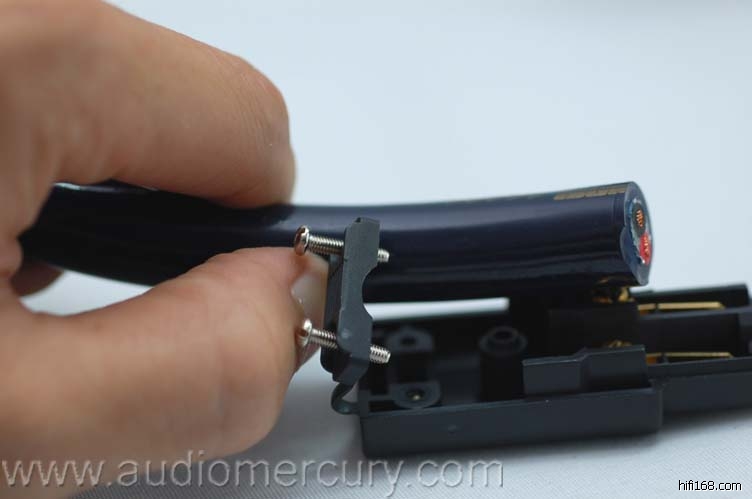

发送短消息 UID 72828 精华 3 952240202 查看公共资料搜索主题搜索帖子凯韵鸣凯韵鸣组别论坛博士生日帖子386 积分407 性别注册时间2001-10-13	21^# 字体大小: t T 发表于 2007-08-27 11:22 \|显示全部回复: 您也可以成为线材DIY高手！！！ 14.要将压线端子全部拿出来， sp-530-19.JPG(93.35 K) 2007/8/27 11:21:45


	TOP

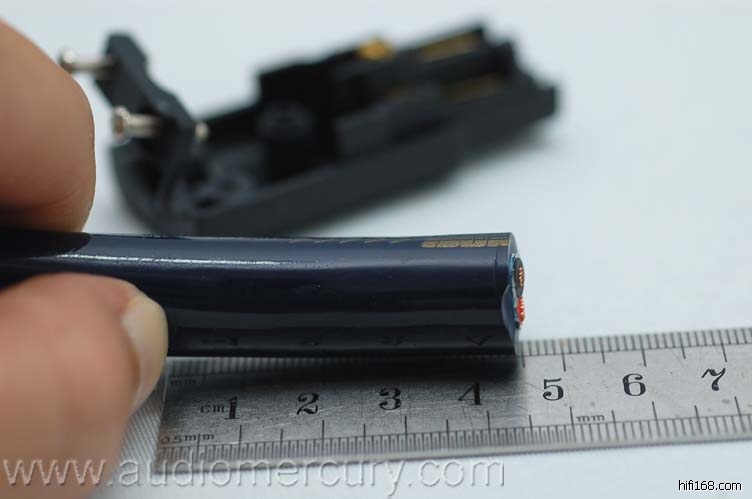

发送短消息 UID 72828 精华 3 952240202 查看公共资料搜索主题搜索帖子凯韵鸣凯韵鸣组别论坛博士生日帖子386 积分407 性别注册时间2001-10-13	22^# 字体大小: t T 发表于 2007-08-27 11:23 \|显示全部回复: 您也可以成为线材DIY高手！！！ 15.简单量好要剥外皮的裸线长度 sp-530-20.JPG(85.80 K) 2007/8/27 11:23:09


	TOP

发送短消息 UID 72828 精华 3 952240202 查看公共资料搜索主题搜索帖子凯韵鸣凯韵鸣组别论坛博士生日帖子386 积分407 性别注册时间2001-10-13	23^# 字体大小: t T 发表于 2007-08-27 11:25 \|显示全部回复: 您也可以成为线材DIY高手！！！ 16.拧好的三根裸线导体 sp-530-21.JPG(104.33 K) 2007/8/27 11:24:53 sp-530-22.JPG(90.42 K) 2007/8/27 11:24:53


	TOP

发送短消息 UID 72828 精华 3 952240202 查看公共资料搜索主题搜索帖子凯韵鸣凯韵鸣组别论坛博士生日帖子386 积分407 性别注册时间2001-10-13	24^# 字体大小: t T 发表于 2007-08-27 11:27 \|显示全部回复: 您也可以成为线材DIY高手！！！ 17.先并排好压线端子， sp-530-23.JPG(80.19 K) 2007/8/27 11:27:07 18.然后将压线端子小心放平在底壳里， sp-530-24.JPG(115.71 K) 2007/8/27 11:27:07


	TOP

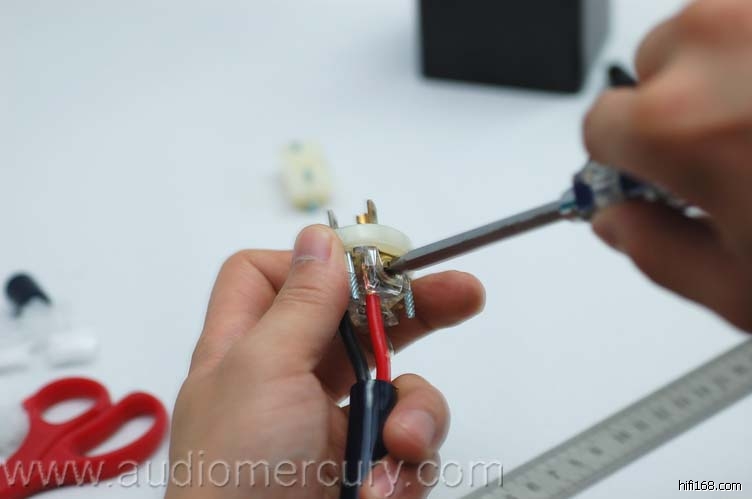

发送短消息 UID 72828 精华 3 952240202 查看公共资料搜索主题搜索帖子凯韵鸣凯韵鸣组别论坛博士生日帖子386 积分407 性别注册时间2001-10-13	25^# 字体大小: t T 发表于 2007-08-27 11:30 \|显示全部回复: 您也可以成为线材DIY高手！！！ 19.压线部分和公插一样的步骤和要求， sp-530-25.JPG(105.14 K) 2007/8/27 11:29:52 20.装好顶盖， sp-530-26.JPG(65.80 K) 2007/8/27 11:29:52 21.大功告成，但不要立即接到器材上， sp-530-27.JPG(91.47 K) 2007/8/27 11:29:52


	TOP

发送短消息 UID 72828 精华 3 952240202 查看公共资料搜索主题搜索帖子凯韵鸣凯韵鸣组别论坛博士生日帖子386 积分407 性别注册时间2001-10-13	26^# 字体大小: t T 发表于 2007-08-27 11:31 \|显示全部回复: 您也可以成为线材DIY高手！！！ 23.用万用表测一下有没有短路的情况。完成后再用万能表测量.JPG(101.77 K) 2007/8/27 11:31:14 完成后再用万能表测量1.JPG(102.19 K) 2007/8/27 11:31:14


	TOP

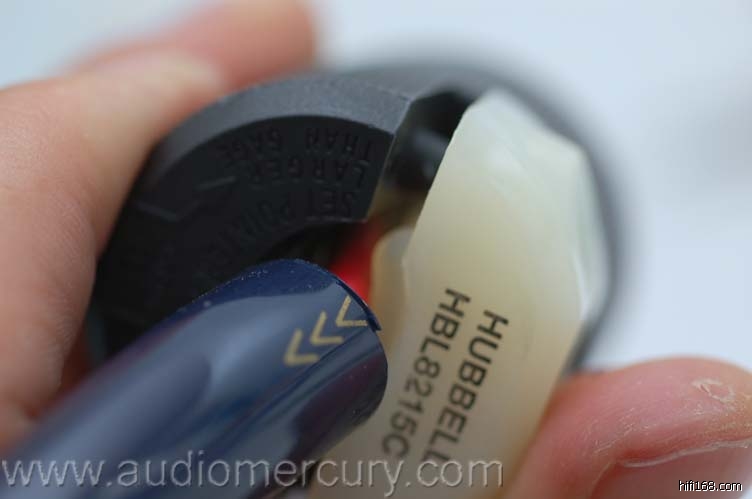

发送短消息 UID 72828 精华 3 952240202 查看公共资料搜索主题搜索帖子凯韵鸣凯韵鸣组别论坛博士生日帖子386 积分407 性别注册时间2001-10-13	27^# 字体大小: t T 发表于 2007-08-27 20:43 \|显示全部回复：您也可以成为线材DIY高手！！！概括来说，制作严谨的BONASP-530线材是高品质表现，而且BONA一向以高性价比著称，以目前居高不下的铜材价格及优良物料应用，在现今众多的发烧线材里，BONASP-530应是考虑的首选！参考制作成本： SP-530线材 2米X194=388 8215C公插 1个X190=190 4781尾插1个X90元=90 合计：668元


	TOP

凯韵鸣

组别论坛博士
生日
帖子386
积分407
性别
注册时间2001-10-13

28^#

字体大小: t T

发表于 2007-08-30 10:42 |显示全部

回复: 您也可以成为线材DIY高手！！！

原帖由 wzlzc97 于 2007-8-30 8:42:00 发表
原帖由 凯韵鸣 于 2007-8-27 11:31:00 发表
23.用万用表测一下有没有短路的情况。
[attachimg]26559[/attachimg]

[attachimg]26560[/attachimg]

看图的确没有短路，可惜电源极性错了......

电源相位可以因应个人的机器而定，因不同机器的电源相位有差异，这就是DIY给用家带来的方便。

TOP

发送短消息 UID 72828 精华 3 952240202 查看公共资料搜索主题搜索帖子凯韵鸣凯韵鸣组别论坛博士生日帖子386 积分407 性别注册时间2001-10-13	29^# 字体大小: t T 发表于 2007-09-01 11:57 \|显示全部回复: 您也可以成为线材DIY高手！！！进阶篇上述是线材DIY的常规方式，包括加隔离编织网，此外，还可以有三种玩法，大家有时间不妨试一试，一个不小心，您DIY的产品可以和成品线能争一时之长短，要应用的材料1.JPG (, 下载次数:63) jpg(2007/9/1 11:56:35 上传)


	TOP

发送短消息 UID 72828 精华 3 952240202 查看公共资料搜索主题搜索帖子凯韵鸣凯韵鸣组别论坛博士生日帖子386 积分407 性别注册时间2001-10-13	30^# 字体大小: t T 发表于 2007-09-01 12:02 \|显示全部回复: 您也可以成为线材DIY高手！！！进阶篇 1. 加强抑震式可以采用各类型的材料，如珍珠棉、发泡的EVA，海绵，或高弹性的橡胶等等，我们这里提供参考是用空调机铜管用的保温泡绵管，弹性不错的，对这种材质就不太了解，在上次DIY线材的基础上作修改保温泡绵保温泡绵2.JPG(104.67 K) 2007/9/1 12:02:06 保温泡绵特写保温泡绵特写3.JPG(81.52 K) 2007/9/1 12:02:06 线材裹得不太美观线材裹得不太美观4.JPG(78.23 K) 2007/9/1 12:02:06 导线裹得太厚导线裹得太厚5.JPG(68.62 K) 2007/9/1 12:02:06 用珍珠棉再次将导体裹好用珍珠棉再次将导体裹好6.JPG(52.17 K) 2007/9/1 12:02:06 套进线材后套进线材后7.JPG(79.86 K) 2007/9/1 12:02:06 套进保温泡绵的完成效果套进保温泡绵的完成效果8.JPG(74.21 K) 2007/9/1 12:02:06 注：保温用的泡绵管一般在空调机配件商店有售，这次用的是直径15mm、1.8米长，每条1.8元。
	凯韵鸣最后编辑于 2007-09-01 12:32:29

	TOP

发送短消息 UID 72828 精华 3 952240202 查看公共资料搜索主题搜索帖子凯韵鸣凯韵鸣组别论坛博士生日帖子386 积分407 性别注册时间2001-10-13	31^# 字体大小: t T 发表于 2007-09-01 12:27 \|显示全部回复: 您也可以成为线材DIY高手！！！进阶篇 2. 线材自行填充方式由于未找到相关填充材料，只好简单拍几张图片，提供示意图参考 PVC管9 PVC管9.JPG(120.70 K) 2007/9/1 12:27:06 将线材慢慢套进PVC管将线材慢慢套进PVC管10.JPG(82.31 K) 2007/9/1 12:27:06 套进PVC管的效果套进PVC管的效果11.JPG(151.16 K) 2007/9/1 12:27:06 具体操作步骤： 1).先将PVC管的一端密封，可以用玻璃胶、热熔胶或其他密封材料， 2).灌入适量的填充材料，将另一端密封即可，示意图中介绍的材料比较容易找到， 3).至于填充量，则视乎不同的线材材质，及个人听感取向而定， 4).PVC管的长度可长可短，要结合线材的声音特点及通过试验才知实际尺寸， 5).PVC管的直径视乎线材的外径及填充量而定，注：到五金店买PVC胶管时，本来要买内径是25mm管壁较厚的管，但店员不肯剪1.5米给我，无奈之下买了1米长的洗衣机排水管作示范，敬请注意！油浸线也是同样方式，密封性要求更高，用这方法制作的电源线建议只使用于前级或CD机，不建议使用于功放，因功放的微调较更为复杂


	TOP

发送短消息 UID 72828 精华 3 952240202 查看公共资料搜索主题搜索帖子凯韵鸣凯韵鸣组别论坛博士生日帖子386 积分407 性别注册时间2001-10-13	32^# 字体大小: t T 发表于 2007-09-01 12:31 \|显示全部回复: 您也可以成为线材DIY高手！！！进阶篇 3. 线材DIY有源屏蔽方式线材DIY有源屏蔽示意图13.jpg(103.00 K) 2007/9/1 12:30:31 手头也没有要应用材料，只好用示意图来介绍，这是比较流行的玩法，简单理解这种方式，是在线材的外层加入直流电，形成直流电场作屏蔽，隔离外界干扰，直流电的供应可以用干电池和直流电源(一般称变压器)，个人倾向用直流电源，原因是它的直流电场比干电池稳定些，且加入LED灯构成回路，相关实施： 1.找一个9V~12V的直流电源和适合套线用的金属网(铜网或镀锡网)，一般工业电器的商店有售， 2.套好金属网在线材的外面，然后将正极接上， 3.LED灯的一端和金属网连上，另一端和直流电源的负极连接，灯亮后就大功告成， 4.最好能在金属网外面加上绝缘层，以防短路。
	凯韵鸣最后编辑于 2007-09-01 12:33:31

	TOP

发送短消息 UID 72828 精华 3 952240202 查看公共资料搜索主题搜索帖子凯韵鸣凯韵鸣组别论坛博士生日帖子386 积分407 性别注册时间2001-10-13	33^# 字体大小: t T 发表于 2007-09-01 12:32 \|显示全部回复: 您也可以成为线材DIY高手！！！进阶篇友情提示：以上的三种方式，会为DIY线材增加不少乐趣，需注意以下几点： 1. 前提必须以安全至上，因电源线负载强电量 2. 这些方式不仅只应用在BONASP-530线材，还可以应用在其他的散线， 3. 这些方式不仅只应用在电源线方面，更可延伸到讯号线、音箱线及各种用途的线材， 4. 这些方式会对声音产生改变，但并不表示一定会靓声或符合您个人听音品味， 5. 仅供个人用途，不作商业销售， 6. 仅为线材DIY的应用，不代表BONA会推出本人没有试过方式2和方式3，如各位通过试验后请发贴详解，方式1+方式3估计是比较有玩头，各方友好若有其他线材DIY方式，不妨拿出来和大家分享，常言道：独乐不如众乐！


	TOP

发送短消息 UID 72828 精华 3 952240202 查看公共资料搜索主题搜索帖子凯韵鸣凯韵鸣组别论坛博士生日帖子386 积分407 性别注册时间2001-10-13	34^# 字体大小: t T 发表于 2007-09-29 13:29 \|显示全部更正启事！！自本文发表后，得到各方友好的支持，同时也有不少资深DIY高手来电交流，他们也提出些建议，就有关有源屏蔽示意图中有标示不够明细，容易令到初学者产生误会，为此，我们将示意图修改如下，在实际操作时应将屏蔽网尽量包裹线材，且正极和负极需接在屏蔽网的两端，达到最佳屏蔽效果，也要注意直流电是有方向性，和正在使用的线材的方向需保持一致，未使用过的线就按线身字体方向。线材DIY有源屏蔽示意图(更新）.jpg(127.02 K) 2007/9/29 13:28:43


	TOP

凯韵鸣

组别论坛博士
生日
帖子386
积分407
性别
注册时间2001-10-13

35^#

字体大小: t T

发表于 2007-09-30 21:22 |显示全部

回复: 您也可以成为线材DIY高手！！！进阶篇

原帖由妙音于 2007-9-29 15:08:00 发表
楼主老大能否在百忙之中抽时间介绍一下怎样焊接音频插头，兄弟万分地感谢。

[attachimg]33288[/attachimg]

今天实在太忙，未来得及整理图片，节后立刻上图，请稍等几天

TOP

凯韵鸣

组别论坛博士
生日
帖子386
积分407
性别
注册时间2001-10-13

36^#

字体大小: t T

发表于 2007-09-30 21:31 |显示全部

回复: 您也可以成为线材DIY高手！！！进阶篇

原帖由 yushuilt 于 2007-9-30 16:41:00 发表
[quote] 原帖由 凯韵鸣 于 2007-9-29 13:29:00 发表
自本文发表后，得到各方友好的支持，同时也有不少资深DIY高手来电交流，他们也提出些建议，就有关
有源屏蔽示意图中有标示不够明细，容易令到初学者产生......

通常的情况下，线材出的一端是正极，入线端是负极。
