您也可以成为线材DIY高手！！！进阶篇 [复制链接]

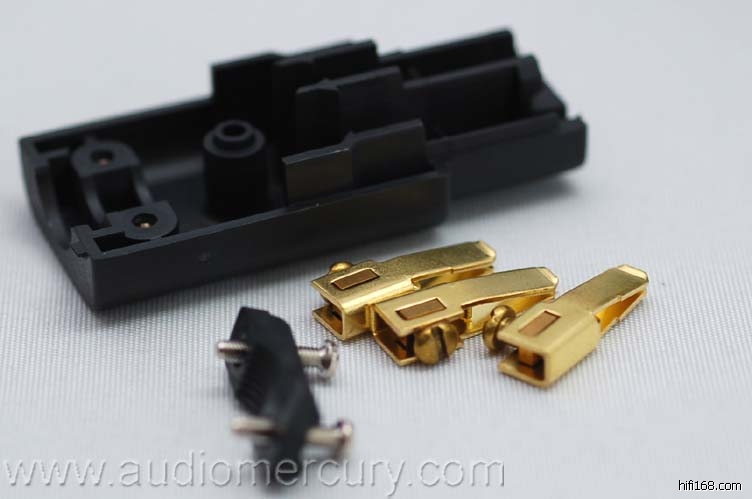

14.要将压线端子全部拿出来，

15.简单量好要剥外皮的裸线长度

16.拧好的三根裸线导体

17.先并排好压线端子，

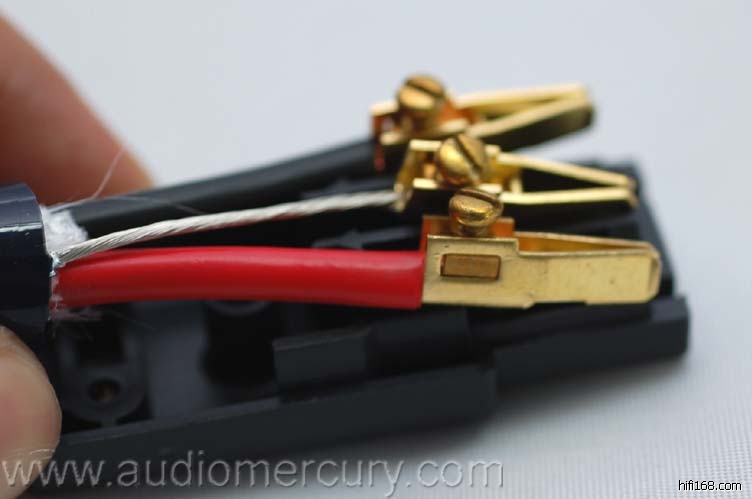

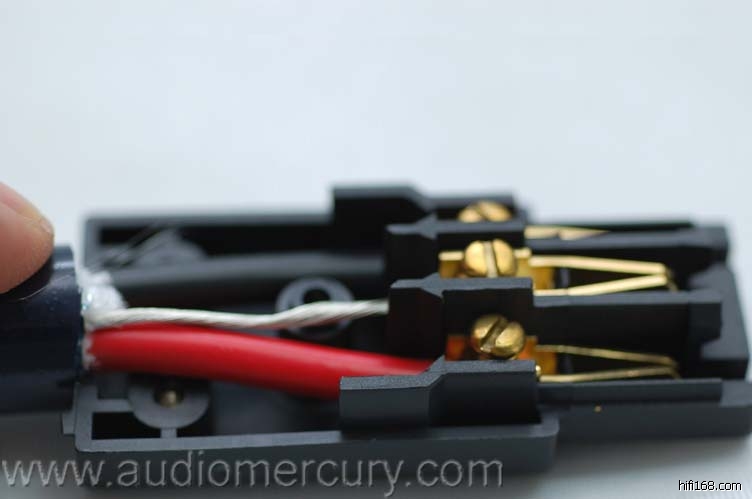

18.然后将压线端子小心放平在底壳里，

19.压线部分和公插一样的步骤和要求，

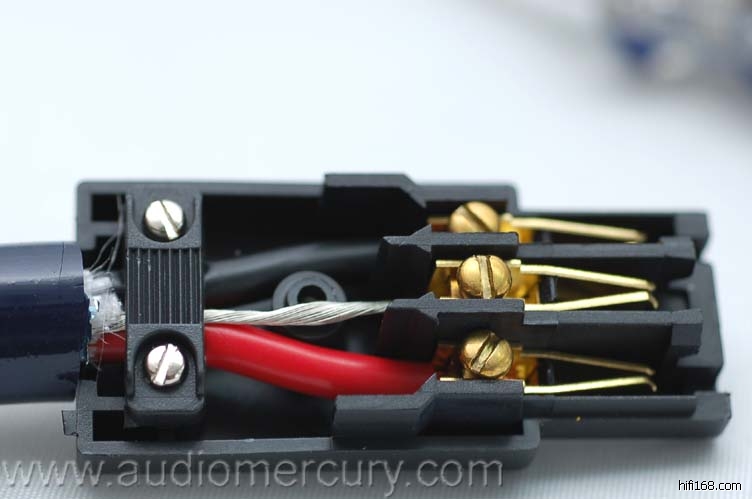

20.装好顶盖，

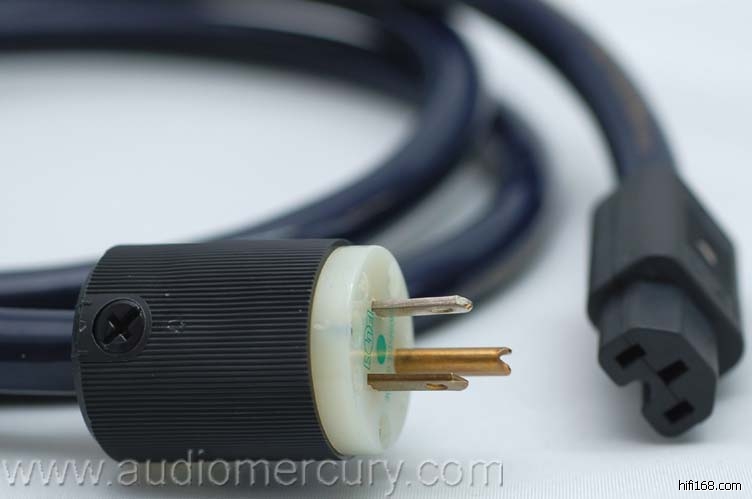

21.大功告成，但不要立即接到器材上，

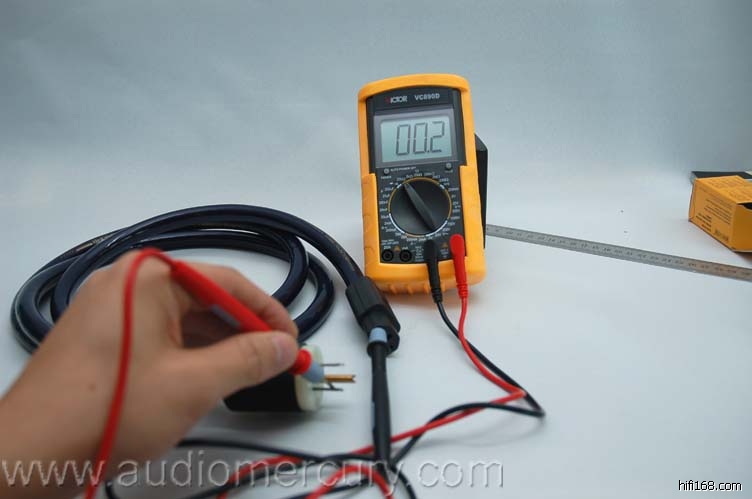

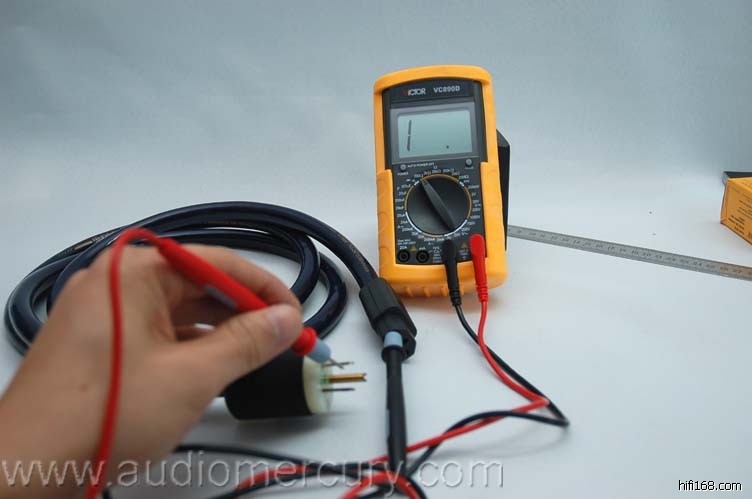

23.用万用表测一下有没有短路的情况。

概括来说，制作严谨的BONASP-530线材是高品质表现，而且BONA一向以高性价比著称，以目前居高不下的铜材价格及优良物料应用，在现今众多的发烧线材里，BONASP-530应是考虑的首选！

参考制作成本：
      SP-530线材 2米X194=388
      8215C公插 1个X190=190

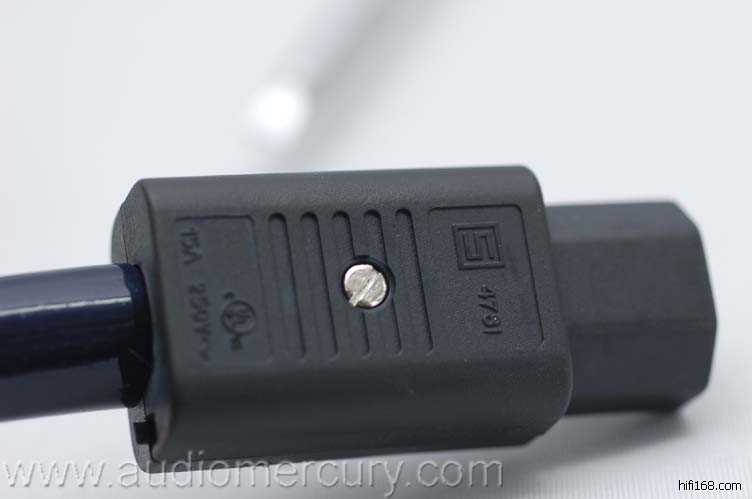

      4781尾插1个X90元=90
      合计：668元

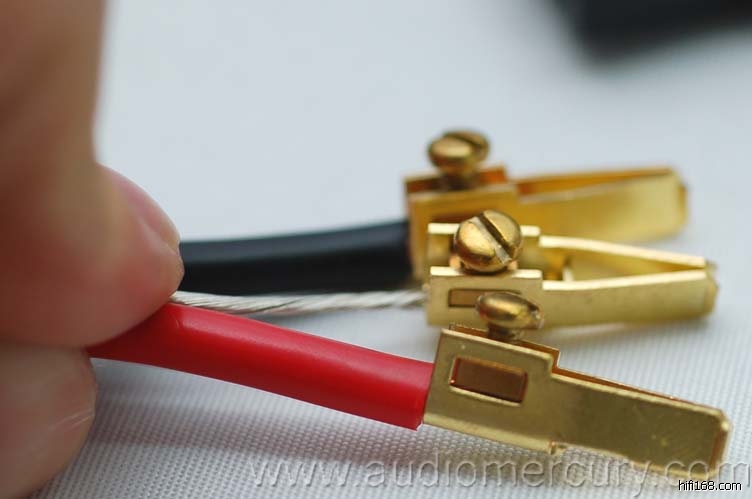

原帖由 wzlzc97 于 2007-8-30 8:42:00 发表 原帖由 凯韵鸣 于 2007-8-27 11:31:00 发表 23.用万用表测一下有没有短路的情况。 [attachimg]26559[/attachimg] [attachimg]26560[/attachimg] 看图的确没有短路，可惜电源极性错了......

电源相位可以因应个人的机器而定，因不同机器的电源相位有差异，这就是DIY给用家带来的方便。

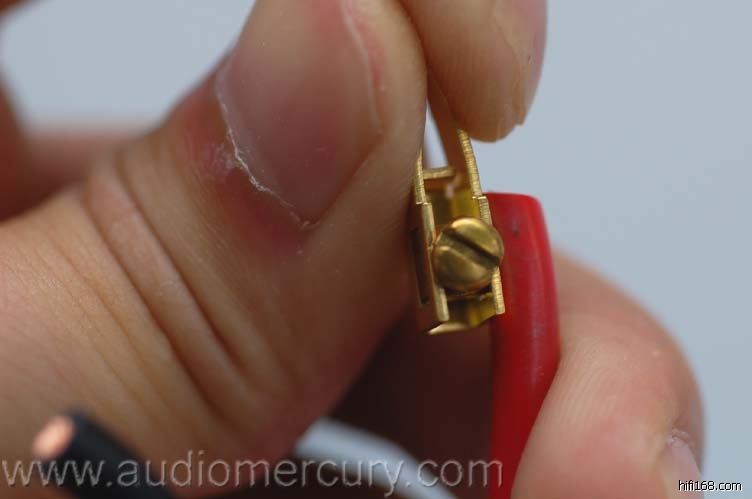

上述是线材DIY的常规方式，包括加隔离编织网，
此外，还可以有三种玩法，大家有时间不妨试一试，
一个不小心，您DIY的产品可以和成品线能争一时之长短，

1. 加强抑震式

可以采用各类型的材料，如珍珠棉、发泡的EVA，海绵，或高弹性的橡胶等等，
我们这里提供参考是用空调机铜管用的保温泡绵管，弹性不错的，对这种材质就不太了解，
在上次DIY线材的基础上作修改

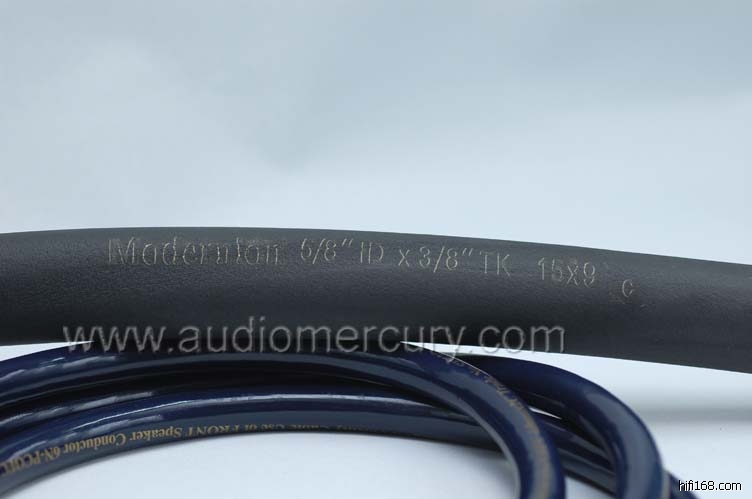

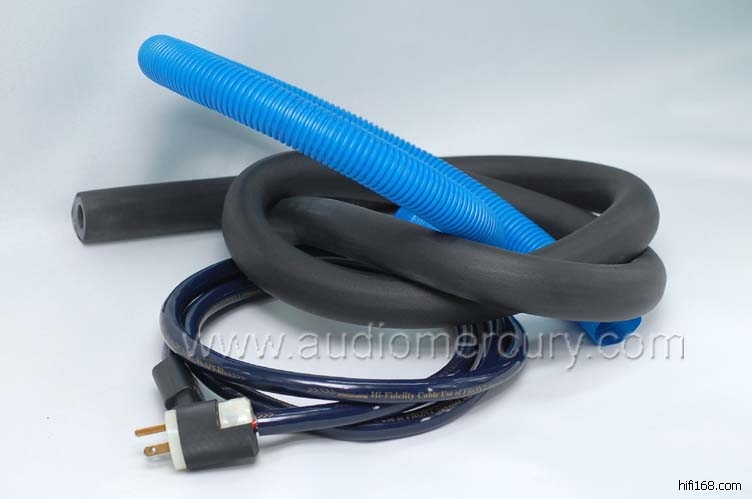

保温泡绵


保温泡绵特写


线材裹得不太美观

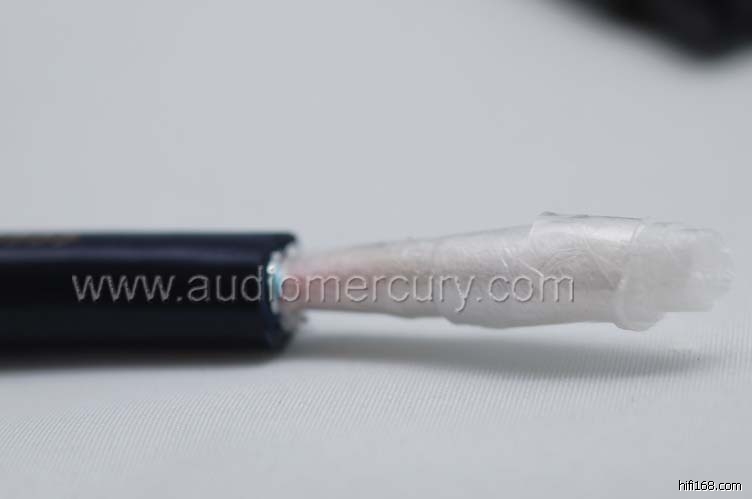

导线裹得太厚

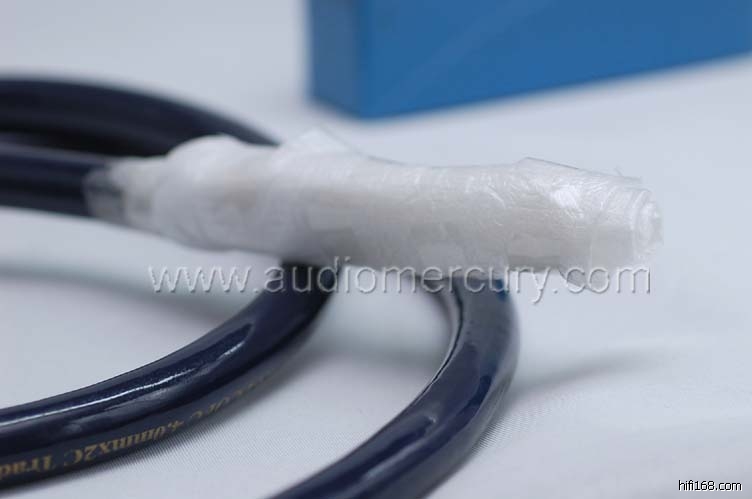

用珍珠棉再次将导体裹好

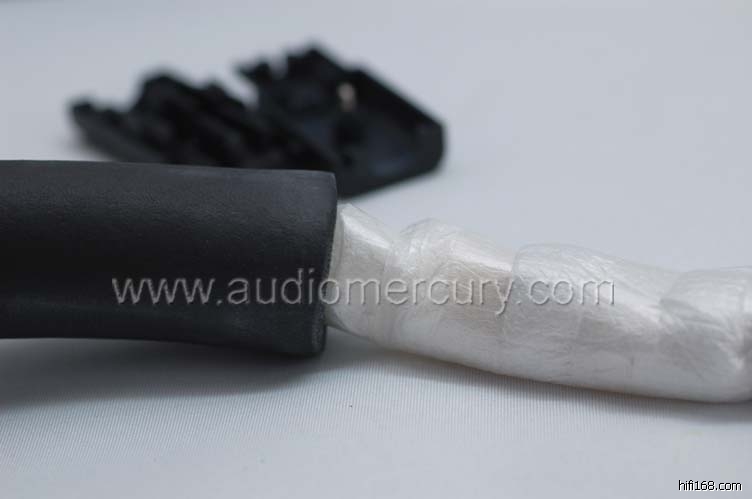

套进线材后

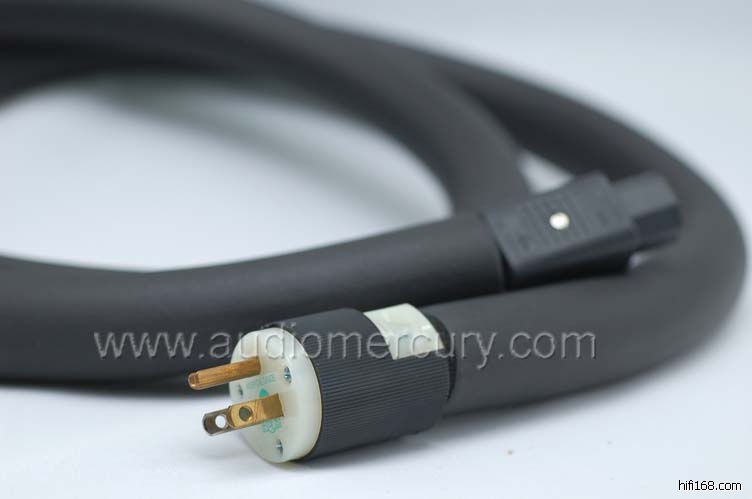

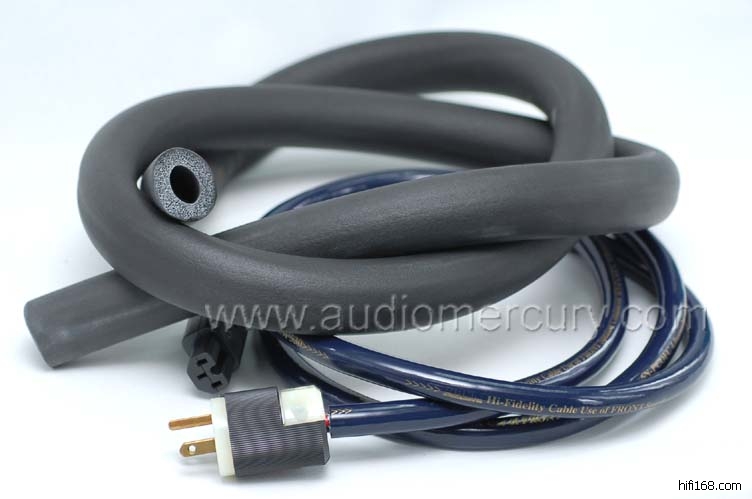

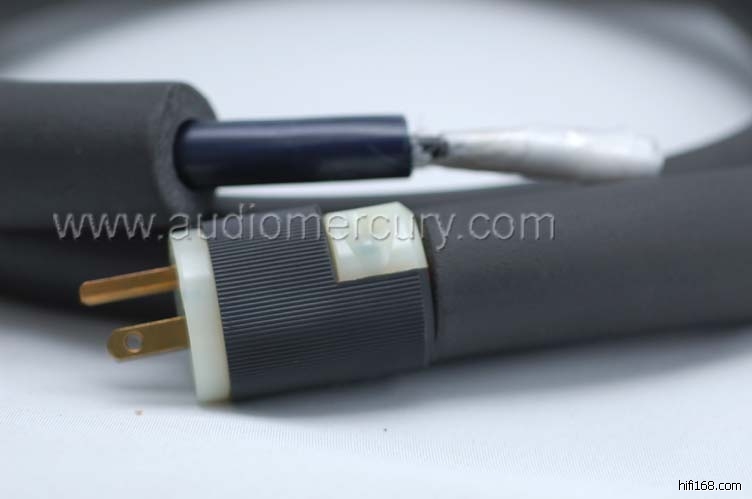

套进保温泡绵的完成效果


注：保温用的泡绵管一般在空调机配件商店有售，这次用的是直径15mm、1.8米长，每条1.8元。
