周六玩HIFI——当南瓜分体845后级遇上柏韵211分体后级 [复制链接]

查看: 28121|回复: 62
shotchen
头像

shotchen

  • 论坛博士后
  • 19720110
  • 9607
  • 32840
  • 2002-09-07
1#
t T
发表于 2013-10-20 08:02 |显示全部
本周六，W版给个电话我，说柏韵罗总家中借了台南瓜845分体后级，同时他家中有台柏韵分体211后级，有无兴趣去他家听听845和211两种不同胆管的声音区别？有此好机会当然不容错过。下午两点半我跟随W版到了天河某小区的柏韵罗总的家中。一进门，两对大柜音箱吸引了我。听说是罗总自制的用TAD单元做的15寸大低音+号角箱。仔细在看，还有对FOSTEX超高音。先上图，慢慢上听感。
本主题由 版主 eric 于 2013/10/28 19:34:09 执行 主题置顶/取消 操作
分享 转发
TOP
shotchen
头像

shotchen

  • 论坛博士后
  • 19720110
  • 9607
  • 32840
  • 2002-09-07
2#
t T
发表于 2013-10-20 08:09 |显示全部

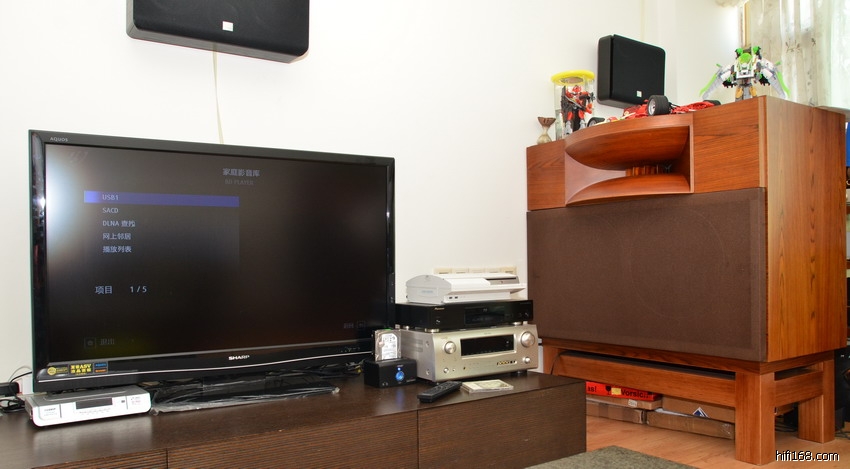

罗总的自制音箱15寸的TAD单元，听交响乐真是爆得。家中公子喜欢变形金钢，摆在音响上展示。




[attachimg]434220[/attachimg]
另一边长边摆电视和蓝光机等


主角NAGRA（南瓜）845分体后级和柏韵分体211后级
最后编辑shotchen 最后编辑于 2013-10-20 08:56:59
TOP
shotchen
头像

shotchen

  • 论坛博士后
  • 19720110
  • 9607
  • 32840
  • 2002-09-07
3#
t T
发表于 2013-10-20 08:13 |显示全部

现场其实还有一套麦景图75周年的三分体机，后级也是分体KT88管的后级。因当天没时间试，在此不作主角，贴图看看。
TOP
shotchen
头像

shotchen

  • 论坛博士后
  • 19720110
  • 9607
  • 32840
  • 2002-09-07
4#
t T
发表于 2013-10-20 09:01 |显示全部

FOSTEX超高音
TOP
shotchen
头像

shotchen

  • 论坛博士后
  • 19720110
  • 9607
  • 32840
  • 2002-09-07
5#
t T
发表于 2013-10-20 09:09 |显示全部

罗总的这台柏韵211分体后级，胆管并非跟机的普通的管，而是根据自己听音习惯改插的胆管，具体也要他自己介绍一下，不过原配管已相当不错。
查了一下柏韵的自家网站，介绍如下（当回枪手，省了打字）：
    单晶牛211胆单声道电子管并管纯后级(PA-211P)
       在2年前推出的深受好评的 PA-211SE 基础上进行深度优化改进 ，从而推出全新设计的基于双线并绕输出单晶牛制作工艺的新一代Hi-End级的单端并联211纯后级胆机，能够提供前所未有的胆声音效果，体现了---力度，速度，平衡度的柏韵单晶牛胆机的传统声音风格！
双倍的电流，双倍的输出功率，并管211能够提供足够的输出力度去推动几乎任何大小型音箱，并能够表现出单晶牛的高分析力，细腻，温厚而带贵气的声音特色，刚中带柔，温纯娇人！
突破工艺采用了双线并绕工艺技术制作的单晶牛，工艺更加复杂，制作难度更大，更有效的降低了输出变压器的内阻，以及增加了输出功率，双倍的输出电流，推动力更强，阻尼更好，适合各种不同的音箱，特别是双低音的大型系统。
    高压供电是本机重点，1150v 的高压提供给211胆一个最佳的工作屏压，我们采用了双胆整流，双胆美国5R4整流胆 独立提供高压给211胆，而前级则独立用一个5Z4P做前级低压整理，前后级独立整流互不干扰，声音更加干净；再加上安全的高压延时电路，有效的保护211功率管。
推动211并管由小功率管12BH7 担任，超大电流，低内阻大电流的12BH7可以提供足够的功率推及电压去推动211并联胆。
   前级的放大部分采用了著名的 英国GEC 军规6J5单三极管，6J5 是6SN7的一半三极管，单声音会比6SN7来得更有味道，当然价格更贵几倍，我们采用的是英国军规的版本。
   本机的另外一个特色是支持专业的平衡音频接口，并采用的是胆平衡输入，6922（或E88CC）负责平衡音频的输入接口，提供了低噪声，更款的音频频宽，以及 高CMRR，6922胆的电路设计采用了推挽的工作模式，可以实现更低的失真及输出阻抗！

特色：
*选用5N单晶铜线制作之专利技术“单晶牛”输出变压器
*突破传统技术，采用了高难度的双线并绕工艺，更好的降低输出牛的内阻以及加大电流   通过能力；
*单声道单端并管设计 ，
*整机采用3个胆整流，2个5R4负责高压整流，1个5Z4P独立做前级整流，
  前后级独立整流避免的互相的干扰
*60秒高压延时电路设计，有效保证名贵的 FullMuisc  211胆
*高效率独立的211灯丝供电
*电子管平衡输入设计，6922胆负责平衡输入
*前级输入采用英国GEC军规 6J5 胆，推动级用12BH7小功率胆推 211
能够提供大动能, 宽频宽的输出推动电压
*CMC 喇叭座，CMC RCA插座， 瑞士 Neutrik平衡座
*无负反馈电路设计
*30年经验的老师亲自监制


指标参数：

功率：单声道30W
频宽：20hz---30khz (-1dB)
失真：0.5%
输入选择：平衡，非平衡
电子管：6922 x 2，GEC 6J5 x 2，12BH7 x 2，JAN 5R4x2，5Z4P x 1
信噪比：89dB
输入灵敏度：500mV
输入阻抗：10K
输出阻抗：4，8 ohm
功耗：300W
体积（LxWxH mm）：330x525x210
重量：25Kg
最后编辑shotchen 最后编辑于 2013-10-20 09:10:04
TOP
shotchen
头像

shotchen

  • 论坛博士后
  • 19720110
  • 9607
  • 32840
  • 2002-09-07
6#
t T
发表于 2013-10-20 09:17 |显示全部

这套分体后级（跟机管）曾和我买的丽磁218IA单端845同台对比过，分体211后级出来的声音细腻很多。当然价格差距也摆在那，而且是我刚买了丽磁机不久一次偶然机会的对比。唉，音响这玩意，一山还有一山高，永远没有尽头。在你愿意投资的价格范围内，买自己当时合适的，喜欢听的器材就是最大的享受。别人的意见也许是对的，但也许说的不是时候（相对于当时手中的预算而言）。
TOP
shotchen
头像

shotchen

  • 论坛博士后
  • 19720110
  • 9607
  • 32840
  • 2002-09-07
7#
t T
发表于 2013-10-20 09:20 |显示全部

NAGRA VPA845真空管单声道功率放大器

*独立单声道设计
*A类放大运作
*A类59瓦输出
*全平衡式放大线路
*极品845真空管
*输入阻抗：100K Ohm
*频率响应：30Hz-40KHz
*NAGRA专利抗谐振输出器
*平衡式输入端子
*体积（cm）：50H x 11W x 30D
*重量：13.5Kg
TOP
shotchen
头像

shotchen

  • 论坛博士后
  • 19720110
  • 9607
  • 32840
  • 2002-09-07
8#
t T
发表于 2013-10-20 09:23 |显示全部

这两台后级使用的管是丽磁厂用的经过严格配对的845管，也就是当时的贵族之声845管，经过严格配对的没有打T，估计达到或超过845T的标准了。
TOP
shotchen
头像

shotchen

  • 论坛博士后
  • 19720110
  • 9607
  • 32840
  • 2002-09-07
9#
t T
发表于 2013-10-20 09:27 |显示全部

也引用一下别处介绍的南瓜845的内容：
瑞士NAGRA的经典HI-END产品---VPA 845当年一鸣惊人,成为真空管放大器的新标准, 为NAGRA赢得不少赞誉.选用严格挑选的配对845电子管,无负反馈式纯A类输出50瓦的强劲推力.从输入到输出均采用全平衡设计,每台后级内置两只电源牛和一只特制输出牛,避免低频饱和及高频起震,可以匹配最苛刻的音箱.所有硬件均为全无妥协的精挑细选(连电容也为NAGRA专门订制).其典雅优美的造型设计和动人心弦的音色,难怪VPA成为854用家的不二之选.
TOP
