长久以来，很多烧友忽视了空间环境对声音的影响，事实上，如果把音响看作一个完整的系统，听音环境一定是这个系统中对最终音效影响最大的一个环节，所以经常有听闻埋怨同样的器材为什么家里的表现不如经销商店里的效果好？但事实上，一般家庭听音环境先天上都是有缺陷的，对听音环境进行声学装修，就是一个改善房间声学缺陷的过程。然而，即使是意识到了问题所在，却也没有识别测量的手段，该如何化解？

早就觊觎此专业版强大功能，乘着搞活动赶紧抢回一台，研习数日，特此汇报。

快递包装相当给力，数十层塑料薄膜整体拉伸包缠化身坚硬罩壳，内部隐约显黑色，谜一般神秘。
最后编辑战羽 最后编辑于 2012-06-15 06:46:25
本主题由 版主 eric 于 2012/6/17 23:40:30 执行 设置精华/取消 操作
分享 转发
工作室总监: http://blog.sina.com.cn/lzkxj
TOP
战羽
头像

淡妆的云

  • 论坛博士后
  • 500
  • 1401
  • 2011-10-04
2#
t T
发表于 2012-06-15 06:55 |显示全部

那件叫做房间的器材
    关于听音环境只有事先知道了房间的缺陷在哪里，才可以对症下药实施改进调整，否则盲目进行极易遭遇“画虎不成反类犬”的境地，也曾听闻有资深玩家可以听音辨识房间声学特性，但这需要建立在拥有丰富专业学识和大量实测经验之上的，即便这样，个人认为也还有一点是难以保证的，就是严谨与精确，严谨即是不受外界干扰以及个人兴趣好恶影响，精确就是确保任何情况下的精准度，且不说人的耳朵如何能精确定位频响波长，仅是听听回响也相当吃力了，这也是仁者见仁智者见智的话题，种种阻碍也造就目前的状况：大师是相当之少，而且大师也不是随便能请到的，如此这般，普通家庭房间声学装修最大的障碍便呼之欲出，我们所缺的正是能够准确测量房间声学特性的仪器。
最后编辑战羽 最后编辑于 2012-06-15 06:56:14
工作室总监: http://blog.sina.com.cn/lzkxj
TOP
战羽
头像

淡妆的云

  • 论坛博士后
  • 500
  • 1401
  • 2011-10-04
3#
t T
发表于 2012-06-18 01:31 |显示全部

原帖由 s1.4 于 2012-6-18 0:11:00 发表
待战羽兄正解~~~插~等~

兄客气！压力山大……

看看做工细节先。

这如今一切都网络化，电脑化，说明书也简化成了2G闪存，运行软件也是要登录官网注册后下载，为了更好的比照实战，打印一份实物说明书是必须的！

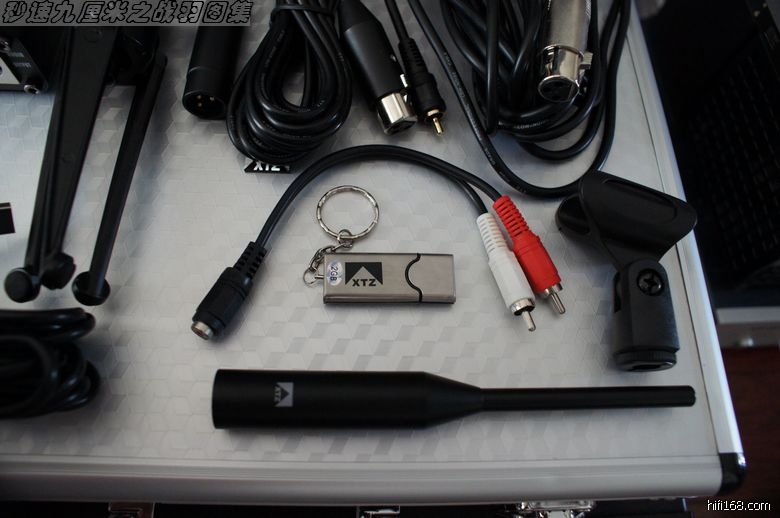

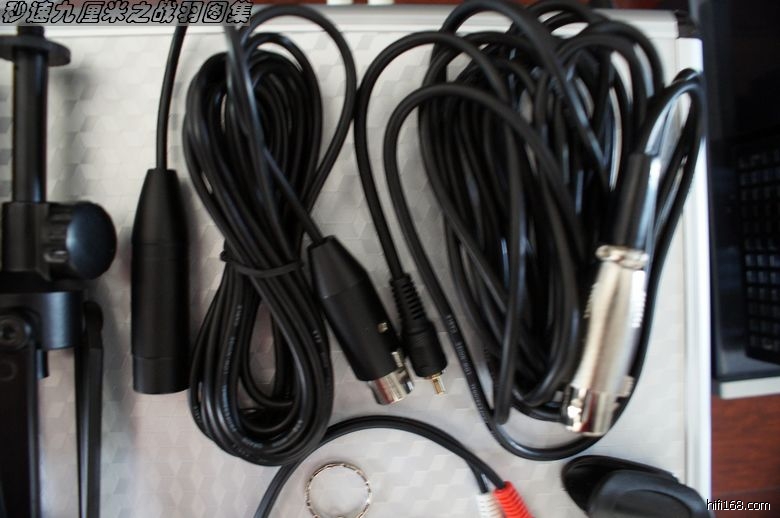

MC与主机连接使用XLR线，长度达到5m，一般家用足够了。



全套线材使用自家品牌，看字样HIGH GRADE PROFESSIONAL LOW-NOISE CABLE(高等级专业低噪电缆)看来也是为了确保传输高精度从而确保测试仪拥有较高灵敏度。




[localimg=400,266]3[/localimg]








[localimg=400,266]1[/localimg]


[localimg=400,266]2[/localimg]
最后编辑战羽 最后编辑于 2012-06-18 01:39:13
工作室总监: http://blog.sina.com.cn/lzkxj
TOP
战羽
头像

淡妆的云

  • 论坛博士后
  • 500
  • 1401
  • 2011-10-04
4#
t T
发表于 2012-06-19 22:19 |显示全部

原帖由 s1.4 于 2012-6-18 23:15:00 发表
每日跟踪，静待战羽兄详解~~~哈！

多谢关注！
XTZ房间分析仪Room Analyzer II Pro 专业版效用。

1.用曲线图反映房间的平均频率响应；
“查找房间模式”显示已找出的问题并提供修正建议；
“模拟EQ”根据推荐的频率调整模拟均衡系统；
频响范围：16 - 250Hz




2.声谱图

声谱图采用2D的瀑布式图形显示房间混响时间，进而轻易找出低频区的问题；
频响范围：16 - 250Hz
时间：0 - 250 ms




3.实时分析（RTA）;
显示一个地方的频响，精度1/3 octave；
频响范围：16 - 20000Hz
采用2D/3D瀑布图显示的FFT测试方式；
消声、环境、未处理模式；
频率范围: 16 - 20000Hz
时间: 0 - 200 ms



4.SPL声压测试精确显示可选择的平均长度和频率加权；
被选择的声压平均数和连续的最大峰值一并显示；



5.音调发生器
调发生器提供宽泛的输出信号选择，可独立用作测试。输出信号包括正弦波(10-20kHz)、粉红噪声、白噪声。



RT60 混响时间测试
房间分析仪采用RT60标准，可测试房间内倍频程带宽从125Hz 到4kHz之间的混响时间，用户可根据测试结果对声音的阻尼系数和扩散进行适当调整。
工作室总监: http://blog.sina.com.cn/lzkxj
TOP
战羽
头像

淡妆的云

  • 论坛博士后
  • 500
  • 1401
  • 2011-10-04
5#
t T
发表于 2012-06-20 21:23 |显示全部

原帖由 静听天地 于 2012-6-19 23:48:00 发表
玩具！又一玩具

这东西就像央视的新闻联播

与国家大气候有关与自己的生活也有关

但生活还是依然靠自己过下去

实际上这类的器材相当的不够精密相当的没有参考意义的

经常能够调到满意的曲线的时候。很不好听

很满意很好听的时候。曲线相当的不好


兄台所言极是，这就是一工具，只是用来更精确认识你系统客观存在状态的，玩与不玩还取决于你的心境。是否好声的评判依旧在你，而不是因为有了曲线频谱图形而上学束缚了自己，从来没有人定义平直的频响曲线一定好声，影响声音的环节有方方面面，有了测量工具，即便是好也要知道好在哪里，这便是一种品味。
工作室总监: http://blog.sina.com.cn/lzkxj
TOP
战羽
头像

淡妆的云

  • 论坛博士后
  • 500
  • 1401
  • 2011-10-04
6#
t T
发表于 2012-06-21 22:00 |显示全部

运行专用软件最新版本：需要到官网注册后下载。





开机界面截图：



三大功能可随时切换。

1.Room analyzer：房间分析

2.RTA：实时频谱分析

3.Full range：全频测试

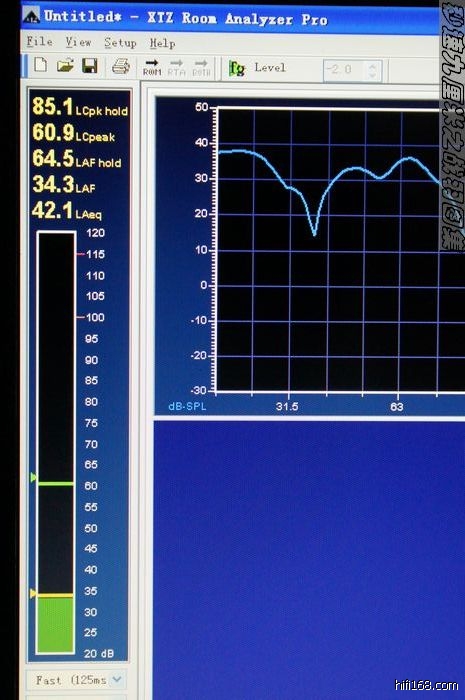

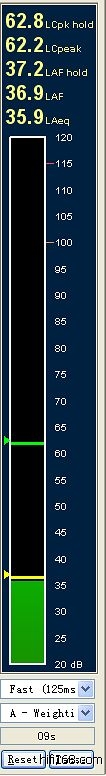

左边声压计显示条框，显示5种峰值和平均声压。

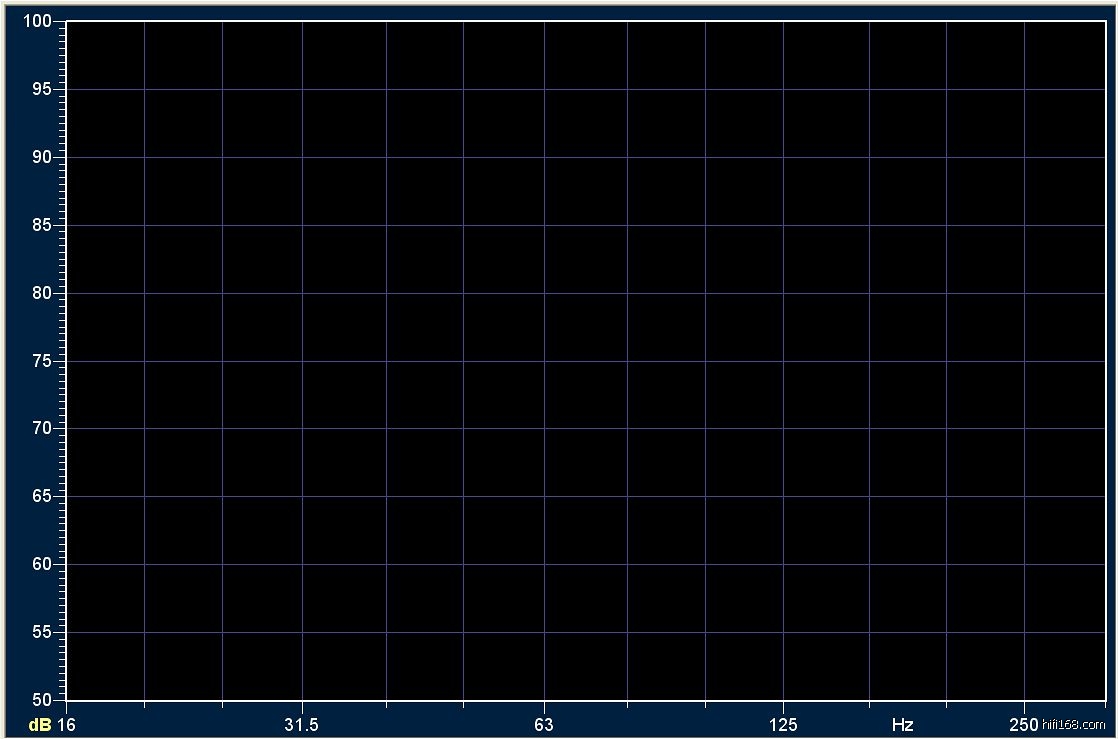

频响曲线显示框：频响范围：16 - 250Hz

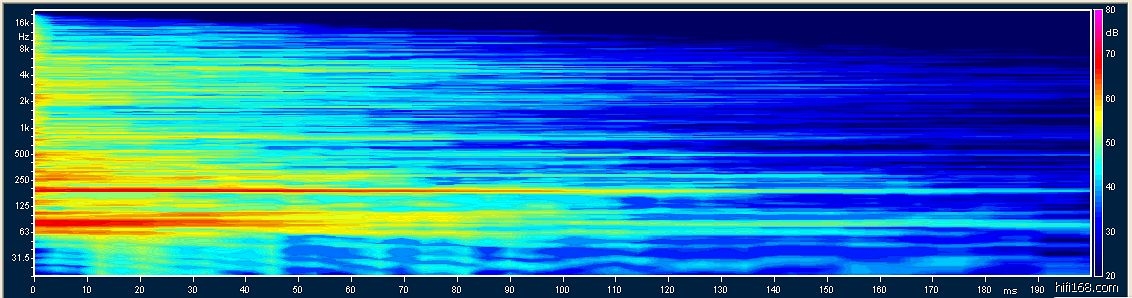

二维频谱图显示框：频响范围：16 - 250Hz   时间：0 - 250 ms

色彩显示幅度

竖轴表示频率

横轴表示时间
最后编辑战羽 最后编辑于 2012-06-21 22:04:41
工作室总监: http://blog.sina.com.cn/lzkxj
TOP
战羽
头像

淡妆的云

  • 论坛博士后
  • 500
  • 1401
  • 2011-10-04
7#
t T
发表于 2012-06-21 22:13 |显示全部

测试按钮：Measure



测试输出声压控制条，一般建议响度达到90分贝为佳。



房间节点显示框



频响曲线平滑度选择，分辨率可以2，3，6，12倍频程点显示（ppo-points per octave）

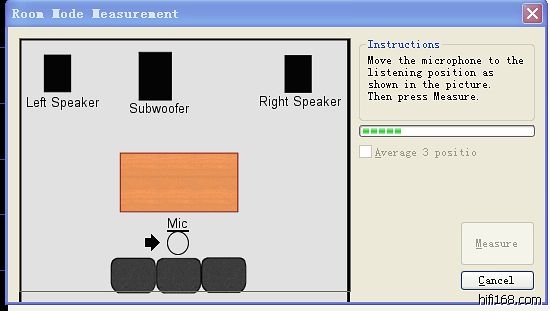

测试可分为单点和三点测试：


测试结果可以保存
工作室总监: http://blog.sina.com.cn/lzkxj
TOP
战羽
头像

淡妆的云

  • 论坛博士后
  • 500
  • 1401
  • 2011-10-04
8#
t T
发表于 2012-06-25 23:12 |显示全部

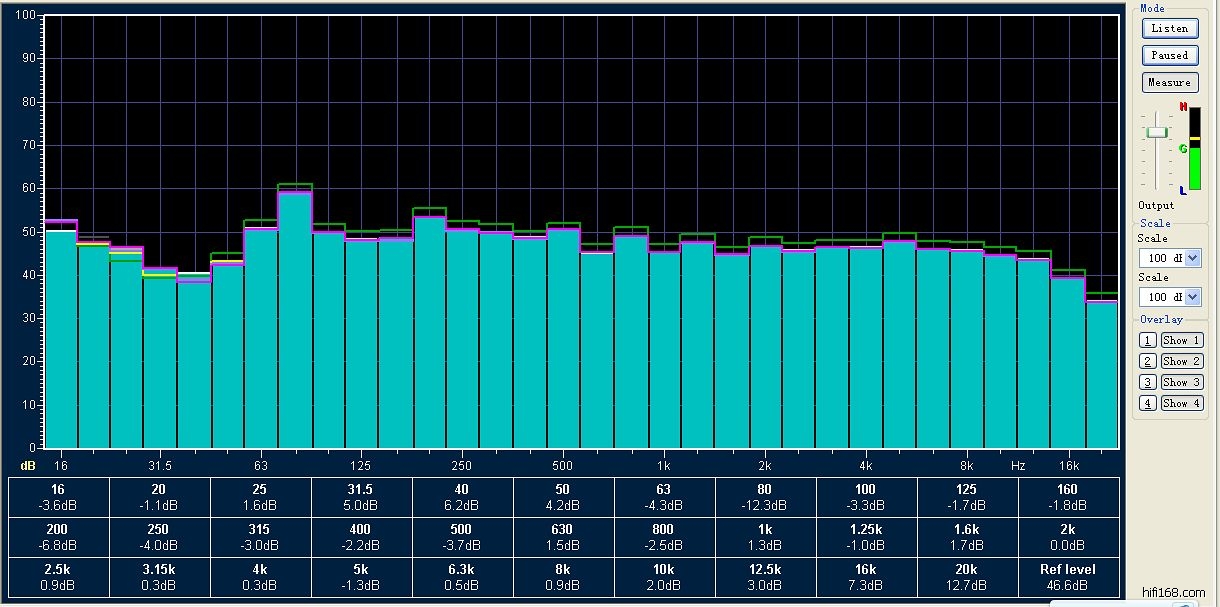

2.RTA实时频谱分析功用
界面



声压计


A加权

C加权



测试控制钮




测量尺度即Y轴顶值范围



测试界面



叠加显示

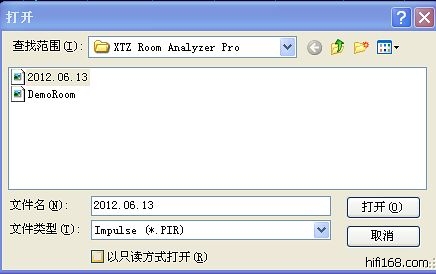

测试结果保存与打开
工作室总监: http://blog.sina.com.cn/lzkxj
TOP
战羽
头像

淡妆的云

  • 论坛博士后
  • 500
  • 1401
  • 2011-10-04
9#
t T
发表于 2012-07-21 00:24 |显示全部

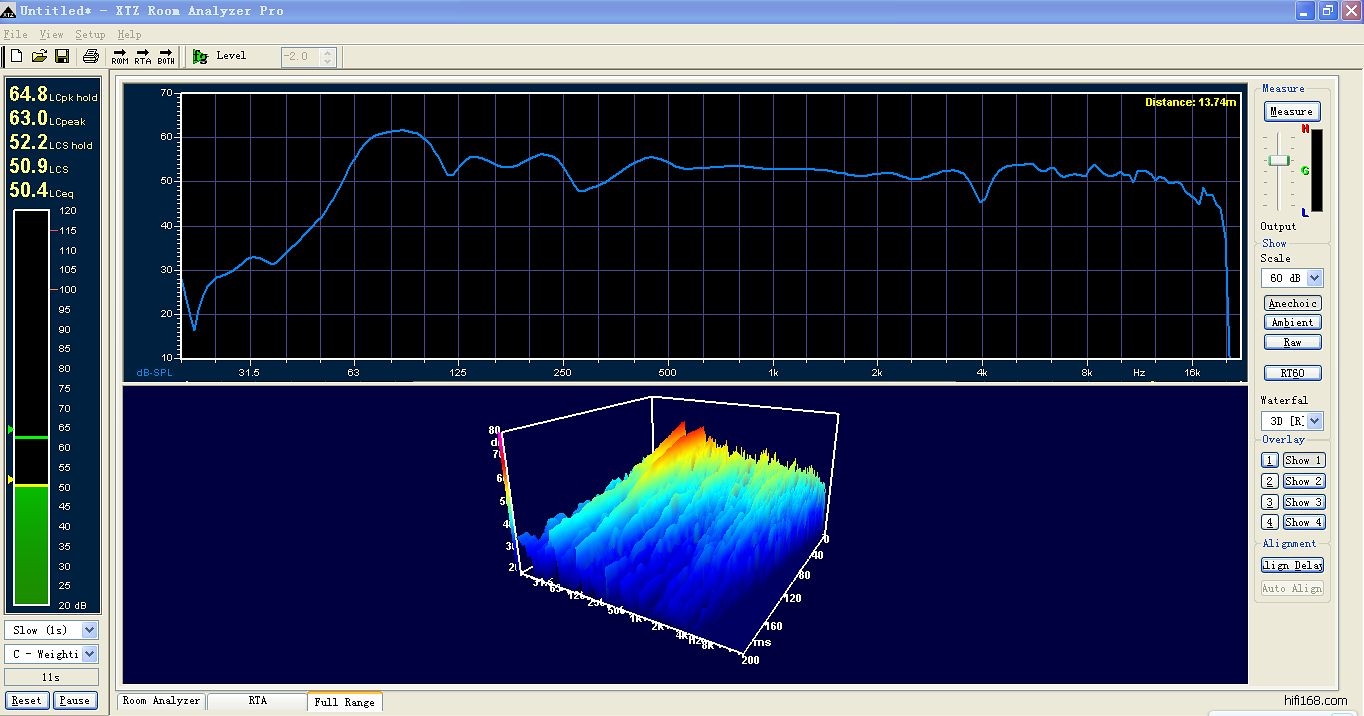

FULL RANGE全频测试：

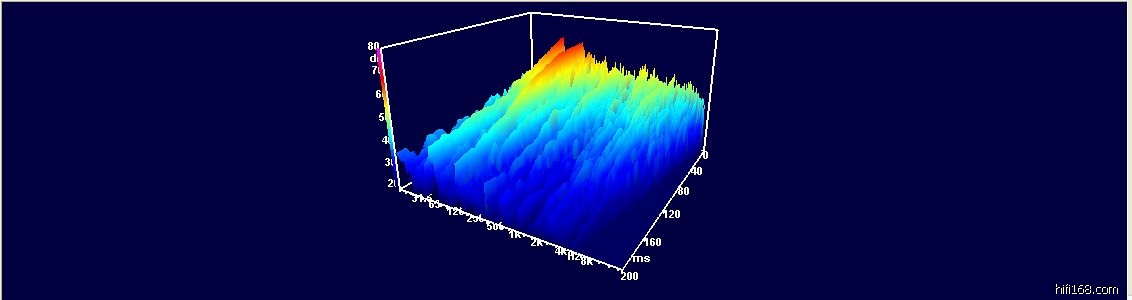

提供更高的分辨率，可显示3D三维频响瀑布图


控制条


测试，经历4次正弦扫频完成。




提供三种不同视角（左中右）












二维显示的频谱



保存多达4条测试曲线轨迹



RT60：房间衰减时间，显示反射声的衰减的状况。
最后编辑战羽 最后编辑于 2012-07-21 00:29:02
工作室总监: http://blog.sina.com.cn/lzkxj
TOP
战羽
头像

淡妆的云

  • 论坛博士后
  • 500
  • 1401
  • 2011-10-04
10#
t T
发表于 2012-07-27 01:16 |显示全部

原帖由 liuxn001 于 2012-7-21 9:12:00 发表
根据测试结果，战羽兄得出什么结论，要做哪些修改呢？


具体调整就是要使用各种手段削峰填谷，使频响曲线平坦。
二维和三维频谱图互为印证，颜色不均匀显示房间的频响不平坦，能量积聚混响时间过长，需要进行扩音和吸音双管齐下的调整。

一间理想视听室应该具备什么样的标准呢？下面有5点要求：

1 足够的响度（声压级）。在没有噪声干扰情况下，观众听到的重放声应既不感到费力，又不感到震耳。通常要求有85dB的平均声压级，考虑到音乐高潮的不失真重放，可再留有10dB余量，数字环绕声系统更应有20-30dB动态余量。
2 均匀的声场分布。声场分布均匀，可保证整个厅堂内各点声能分布均匀，各区域内观众听到的响度基本一致。通常，均匀的声场分布应保证整个厅堂内最大声压级和最小压级之间不超过6dB，最大/最小声压级与平均声压级之间最好不超过3dB。
3 合适的混响时间。混响时间是影响影院音质的一个重要参数，混响时间控制合适就能提高语言清晰度和音色丰满度，有助声像定位，同时增加响度和声扩散。对于视听室所要求的最佳混响时间，可按其实际容积用公式T=KV/{S[-2.3lg(1-a)]+4MV}求得。
4. 频率响应和有效频率范围。频率响应是指在馈给扬声器电压（一般为1/10额定噪声功率电压）不变情况下，扬声器在参考轴上距参考点为一定距离时输出声压随频率变化特性，它反映了扬声器对不同频率声波的幅射能力。频率响应通常用扬声器输出声压级随频率变化曲线表示，称为频率响应曲线。
5. 信噪比应满足要求。室内环境噪声对正常听觉会产生干扰和掩蔽作用，影院内噪声应低于42dB。
最后编辑战羽 最后编辑于 2012-07-27 01:21:13
工作室总监: http://blog.sina.com.cn/lzkxj
TOP
战羽
头像

淡妆的云

  • 论坛博士后
  • 500
  • 1401
  • 2011-10-04
11#
t T
发表于 2012-08-05 12:35 |显示全部

一些高级应用的摸索

选用高级模式


手工抓取峰或谷，进行频响曲线编辑，但是需同XTZ DSP配合使用，将编辑后的数据copy进入PEQ执行。
工作室总监: http://blog.sina.com.cn/lzkxj
TOP
战羽
头像

淡妆的云

  • 论坛博士后
  • 500
  • 1401
  • 2011-10-04
12#
t T
发表于 2012-08-07 06:19 |显示全部

原帖由 镁声绕梁 于 2012-8-6 12:00:00 发表
请问战羽兄，28楼的测量结果，大约是多大面积的听音室？

回兄台，大约二十多平米。您看下来如何，问题在哪？
工作室总监: http://blog.sina.com.cn/lzkxj
TOP
战羽
头像

淡妆的云

  • 论坛博士后
  • 500
  • 1401
  • 2011-10-04
13#
t T
发表于 2012-08-08 06:38 |显示全部

原帖由 xiaoyy7272 于 2012-8-7 20:43:00 发表
看来战羽兄也很喜欢英格玛的唱片。


太喜欢了，但只限于首张，收了好几个版本，是它引领我度过那段艰难阴暗晦涩谜一般动荡的岁月时光，深具共鸣。
工作室总监: http://blog.sina.com.cn/lzkxj
TOP
战羽
头像

淡妆的云

  • 论坛博士后
  • 500
  • 1401
  • 2011-10-04
14#
t T
发表于 2012-08-09 15:39 |显示全部

[quote] 原帖由 joemasson 于 2012-8-8 8:09:00 发表
我对我一对DIY的喇叭做了测试，麻烦专家帮我分析一下图，谢谢




是单点，还是三点测量？三点测量精度要高一些。
初步看分析结果应该是63Hz左右有一道“高峰”，能量积聚过多，延时过长，关键看你的听感是否突兀，不舒服就用“吸和散”的办法坚决消除。
工作室总监: http://blog.sina.com.cn/lzkxj
TOP
战羽
头像

淡妆的云

  • 论坛博士后
  • 500
  • 1401
  • 2011-10-04
15#
t T
发表于 2012-08-18 07:59 |显示全部

原帖由 wayned 于 2012-8-5 13:02:00 发表
测试的结果是为了调整，而调整的手段个人认为却是最关键的。
吸音材料的布置、扩散材料的安放，箱子摆位的调整等等，这个才真的考验功夫。每调整一样东西，曲线就发生变化，最难的就是看着峰和谷，要找到调整的办法。
另外屡屡发现，平滑或平坦的曲线，声音反而没有感染力。


兄台所言极是。
事实上，房间作为系统的重要组成部分，极易被忽视甚至遗忘，XTZ房间测试仪虽然只是一件声学测量工具，但以其独特的设计融入专业与专注，以更为体察入微人性化的操控设置帮助我们深刻认识自己的系统，在此工具帮助下我们得以用严谨科学的态度来认清声音作为一个体系的基本面貌，当然解读分析各类图表测试结果仅仅只是第一步，关键在于后续如何调整，如何让声音更加好听和耐听，“好声音”即是一种品味！
鉴于许多空间先天上的缺陷以及后期装修面临无法大改动实质上的困难，我们还面临两难的选择，该如何取舍考验每一位用家的学识经验与智慧。需要强调的是，此分析仪反映的是你的器材在你的空间里所表现的状态，器材，空间与摆位之间每一个变量的变化都会衍生出许多不同的声音模态，如何解读还需要各功能图表相互参照验证，细致对比，逐步调整。同时也不可盲从，胡乱下手反而适得其反，有时声音频响曲线平直的器材系统听感并不“好听”，还需要从自己实际情况出发全盘把握统筹考虑，调制出属于你的专属声音效果才是房间分析仪应用的真谛。
