如何用杰士铭(Jasmine)黑胶规尺准确测量唱臂的有效臂长(effectiv... [复制链接]

天藏
头像

天藏

  • 论坛博士后
  • 19720110
  • 1354
  • 2280
  • 2004-01-04
1#
t T
发表于 2014-01-14 15:41 |只看楼主

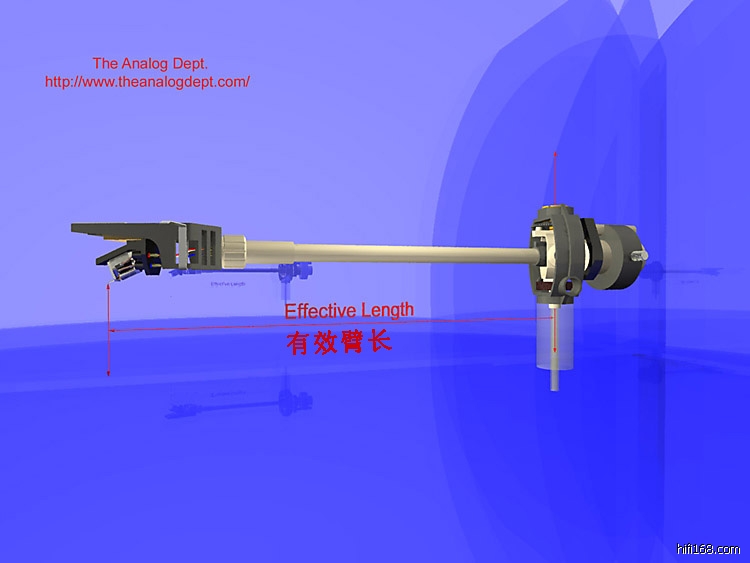

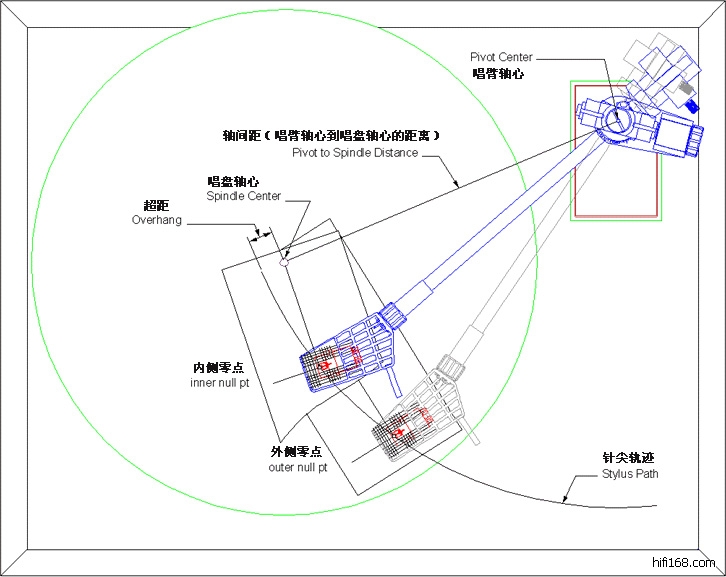

先用图片复习一下基本概念：








有效臂长= 轴间距 + 超距


玩黑胶的朋友应该都有体会，由于唱盘轴心有根柱子，所以测超距很不方便，靠眼睛比量很难测准。

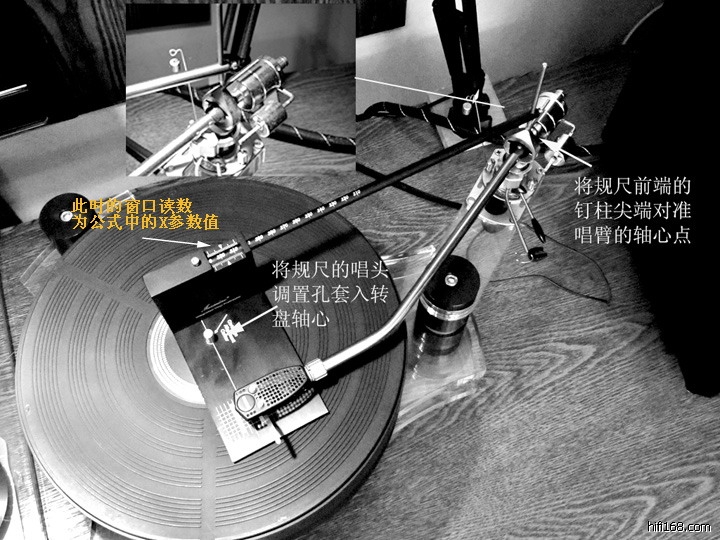

我提供一个公式给Jasmine规尺的用家，依据精确测量的数据很容易计算出你唱臂的有效臂长。先看下图：

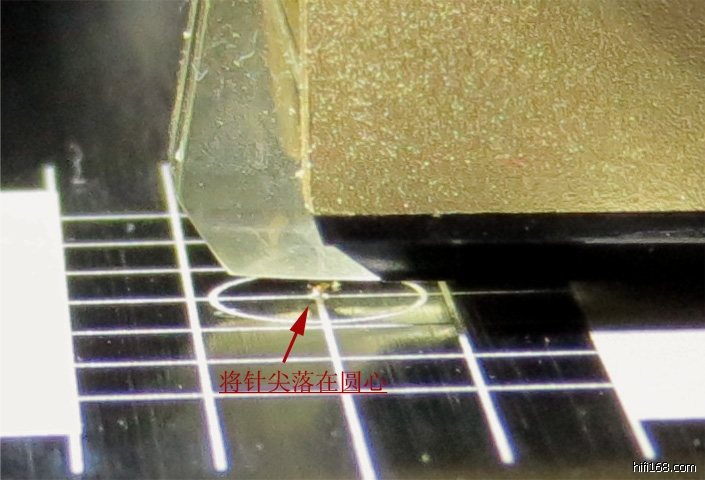

注意：如下图所示，这时的唱头针尖必须落在唱头调置矩阵的圆点。






设有效臂长为C:






补充几点说明：

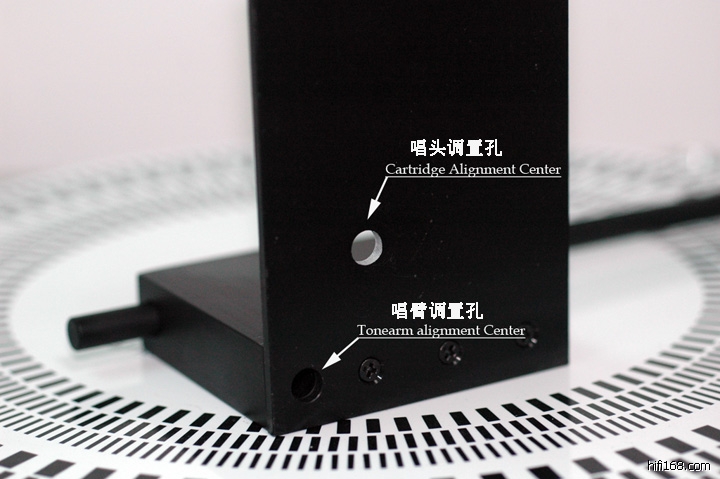

1. 此时规尺的摆放状态是唱头调置状态，所以此时读数窗口显示的数据不是轴间距；
2. 测量轴间距必须将唱盘的轴芯插入规尺的唱臂调置孔，这时读数窗口显示的才是轴间距！








3. 有了准确的有效臂长和轴间距，两者做减法就能得到准确的超距：


超距 = 有效臂长 - 轴间距
最后编辑天藏 最后编辑于 2014-01-14 15:42:52
本主题由 版主 eric 于 2014/1/15 11:32:45 执行 设置精华/取消 操作
分享 转发
www.jasmineaudio.net
TOP
令弧
头像

  • 论坛学士
  • 124
  • 124
  • 2012-08-30
2#
t T
发表于 2014-01-15 09:16 |只看该用户

我现在调整好轴间距后唱针没法落到圆心了，差一毫米左右
TOP
令弧
头像

  • 论坛学士
  • 124
  • 124
  • 2012-08-30
3#
t T
发表于 2014-01-15 09:19 |只看该用户

轴间距调好后，那个X是无法改变的是吧
TOP
令弧
头像

  • 论坛学士
  • 124
  • 124
  • 2012-08-30
4#
t T
发表于 2014-01-15 09:42 |只看该用户

经测算超距是17.57
JELCO SA-750D唱臂，厂方推荐轴间距214，超距15
TOP
天藏
头像

天藏

  • 论坛博士后
  • 19720110
  • 1354
  • 2280
  • 2004-01-04
5#
t T
发表于 2014-01-15 14:25 |只看楼主

好问题！

实际上每个厂家设计唱臂时选择的外侧零点和内侧零点都会有不同。比如你这只SA-750D， 他的参数如下：
Effective length: 229mm
Overhang: 15mm
Offset angle: 22 degrees
Mounting distance: 214mm


那么这只臂的两个零点分别是：外侧零点= 112.51mm, 内侧零点= 59.06mm
而杰士铭规尺的两个调整零点是：120.9mm和66mm。
www.jasmineaudio.net
TOP
天藏
头像

天藏

  • 论坛博士后
  • 19720110
  • 1354
  • 2280
  • 2004-01-04
6#
t T
发表于 2014-01-15 18:22 |只看楼主

原帖由 令弧 于 2014-1-15 9:42:00 发表
经测算超距是17.57
JELCO SA-750D唱臂，厂方推荐轴间距214，超距15


我帮你计算了一下，结果如下：
1.按Jasmine规尺的设置方式：
有效臂长 = 231.571 mm， 超距 = 17.571 mm， 偏移角= 24度， 最大失真度 <= 0.9%, 失真最大的轨迹在半径83mm的音轨


2. 按厂家参数设定方式：
有效臂长 = 229 mm , 超距= 15 mm， 偏移角= 22度， 最大失真度 <= 0.94%, 失真最大的音轨在半径143 mm附近, 也就是说外圈失真是最大处。


所以我建议还是按我们的尺子调整比较好。
www.jasmineaudio.net
TOP
靴迷
头像

靴迷

  • 论坛博士后
  • 19720110
  • 1255
  • 1887
  • 2006-09-29
7#
t T
发表于 2014-01-16 09:21 |只看该用户

楼主的图解非常易理解，帮顶下。您的规尺卖吗？准备买一个。
TOP
天藏
头像

天藏

  • 论坛博士后
  • 19720110
  • 1354
  • 2280
  • 2004-01-04
8#
t T
发表于 2014-01-16 13:17 |只看楼主

原帖由 靴迷 于 2014-1-16 9:21:00 发表
楼主的图解非常易理解，帮顶下。您的规尺卖吗？准备买一个。


淘宝上有售：


http://item.taobao.com/item.htm?spm=686.1000925.1000774.49.DqOfwr&id=25678388184


HIFI168会员有优惠！
www.jasmineaudio.net
TOP
wuxichenke
头像

  • 论坛博士
  • 19720110
  • 458
  • 488
  • 2006-09-27
9#
t T
发表于 2014-01-19 12:38 |只看该用户

试了一下，的确有变化，请问偏移角是如何算出来的
TOP
huanggz
头像

huanggz

  • 论坛博士
  • 19720110
  • 234
  • 234
  • 2004-08-14
10#
t T
发表于 2014-01-19 14:49 |只看该用户

楼主你好，请教Graham B-44唱臂参数，谢谢。
TOP
天藏
头像

天藏

  • 论坛博士后
  • 19720110
  • 1354
  • 2280
  • 2004-01-04
11#
t T
发表于 2014-01-19 16:44 |只看楼主

原帖由 huanggz 于 2014-1-19 14:49:00 发表
楼主你好，请教Graham B-44唱臂参数，谢谢。


Graham B-44唱臂参数:
有效臂长：235mm(标准版), 247mm(加长版)
补偿角：23.431度(标准版)， 22.230度(加长版)
超距：17.6mm(标准版), 16.7mm(加长版)
可承载唱头范围：5～19克


唱臂的循迹调整，可以到以下网页参考计算结果调整：


http://www.vinylengine.com/tonearm_alignment_calculator_pro.php?arm1=Arm+1&l1=el&a1lv=322&a1=la&oh1v=13&oa1v=16.9&arm2=Lofgren+A&l2=ps&a2lv=309&a2=la&oh2v=&oa2v=&arm3=Lofgren+B&l3=ps&a3lv=309&a3=lb&oh3v=&oa3v=&arm4=Stevenson&l4=ps&a4lv=309&a4=lb&oh4v=&oa4v=&og=jis&ogv=&ig=jis&igv=&cal=y&submit=calculate
www.jasmineaudio.net
TOP
wuxichenke
头像

  • 论坛博士
  • 19720110
  • 458
  • 488
  • 2006-09-27
12#
t T
发表于 2014-01-19 19:28 |只看该用户

以上的数据是按照你的公式算出来的吗？
TOP
天藏
头像

天藏

  • 论坛博士后
  • 19720110
  • 1354
  • 2280
  • 2004-01-04
13#
t T
发表于 2014-01-19 19:38 |只看楼主

原帖由 wuxichenke 于 2014-1-19 19:28:00 发表
以上的数据是按照你的公式算出来的吗？


这是厂家发布的数据。
www.jasmineaudio.net
TOP
sm163
头像

  • 论坛博士后
  • 2831
  • 2845
  • 2009-02-22
14#
t T
发表于 2014-01-19 19:52 |只看该用户

回复 11# 天藏 的帖子

Graham臂有3种长度，9寸10寸12寸，10寸应该按那种数据调整？
TOP
天藏
头像

天藏

  • 论坛博士后
  • 19720110
  • 1354
  • 2280
  • 2004-01-04
15#
t T
发表于 2014-01-19 20:17 |只看楼主

原帖由 sm163 于 2014-1-19 19:52:00 发表
Graham臂有3种长度，9寸10寸12寸，10寸应该按那种数据调整？


Graham已经出过几个版本的臂了，我不知道你指的是那款？Graham的臂管是可以更换的，最好先找到说明书弄清楚具体参数再调整。
www.jasmineaudio.net
