原帖由 wxs 于 2010-9-24 9:57:00 发表
不含电源部分4个管子。 |

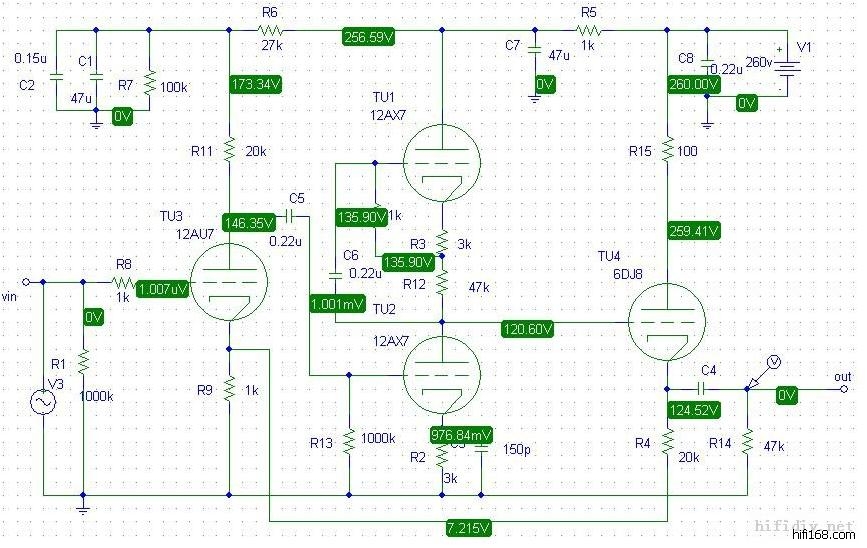

我在音响DIY论坛里看见有模拟计算这个线路的，正好有工作点。供参考。
第一级是共阴放大，用半个ECC82。第二级是一个ECC83作SRPP（变形电路）。第三级是E88CC作阴极输出。三种常用管都用了，而且是充分利用了三个管的优点。整个线路的开环放大倍数较高，环路反馈是比较大的。有三对耦合，没有阴极电容。百度上CAT SL1关键字搜索一下，可以找到HK的阿明玩这个机器的心得。我以前在90年代中期的杂志上看过阿明玩他另外两个前极的心得，最后他还是入手CAT SL1，主要是看中了音色和HIFI比较均衡。
