电源的作用不可忽视，排插也是重要的一环 , 两款高端排插的对比... [复制链接]

原帖由 兰棹 于 2015-1-5 19:01:00 发表
用一个直径比较大的铁芯，高斯密度大的，每伏匝数取2V，这样初级只有440匝，用细一些的线，只绕一层，这时两个接头，哪个算起始，哪个算结束？呵呵

原帖由 兰棹 于 2015-1-5 16:22:00 发表

原帖由 yavis 于 2015-1-5 16:19:00 发表 火线只有接在变压器初级的线圈起始头，才是对的！火接0，零接220

当绕组只有一层的时候，是不是没法判断那个是起始那个是终止？

变压器是无极性的，如果要在这个上面深究，比较之下个人认为最内侧的应该接火，因为高电压的在内，可以远离二次侧，影响相对会小一些，也更安全些，从安规上

原帖由 emeiyxh 于 2015-1-5 20:49:00 发表
兰总的解释很科学，很有说服力，学习了！看来你是此中高手！

原帖由 ningjy12 于 2015-1-5 21:17:00 发表

原帖由 兰棹 于 2015-1-5 16:22:00 发表 [quote] 原帖由 yavis 于 2015-1-5 16:19:00 发表 火线只有接在变压器初级的线圈起始头，才是对的！火接0，零接220

当绕组只有一层的时候，是不是没法判断那个是起始那个是终止？

变压器是无极性的，如果要在这个上面深究，比较之下个人认

原帖由 ningjy12 于 2015-1-5 21:17:00 发表

原帖由 兰棹 于 2015-1-5 16:22:00 发表 [quote] 原帖由 yavis 于 2015-1-5 16:19:00 发表 火线只有接在变压器初级的线圈起始头，才是对的！火接0，零接220

当绕组只有一层的时候，是不是没法判断那个是起始那个是终止？

变压器是无极性的，如果要在这个上面深究，比较之下个人认

原帖由 兰棹 于 2015-1-6 9:45:00 发表

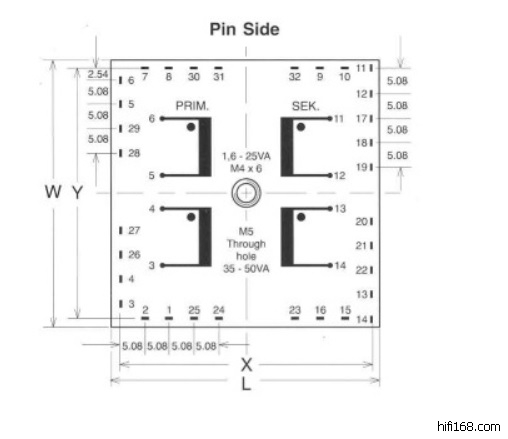

您那个变压器上的小点，不是火线的规定接口，您看二次侧也有一个小点，这两个小点是表示变压器的同名端，相位一致。这里就可以运用相位的概念了。

      一般变压器规定的火线接口是内侧绕组的接口，远离二次侧，如果火线和二次侧的线圈太近，匝间电压会很高，安全系数肯定比较低。火线接内侧绕组，万一发生匝间短路，也不会把220V引到二次侧去，造成更大的损害。

      变压器如果标注了火零接线，不是为声音是否好听考虑的，而是为安全考虑的。

原帖由 LYK888 于 2015-1-6 15:30:00 发表
这个明显是标了零火，连次级也标注了，初级好掌握，次级就要看整流管的管极电路来接次级了！试试吧！
