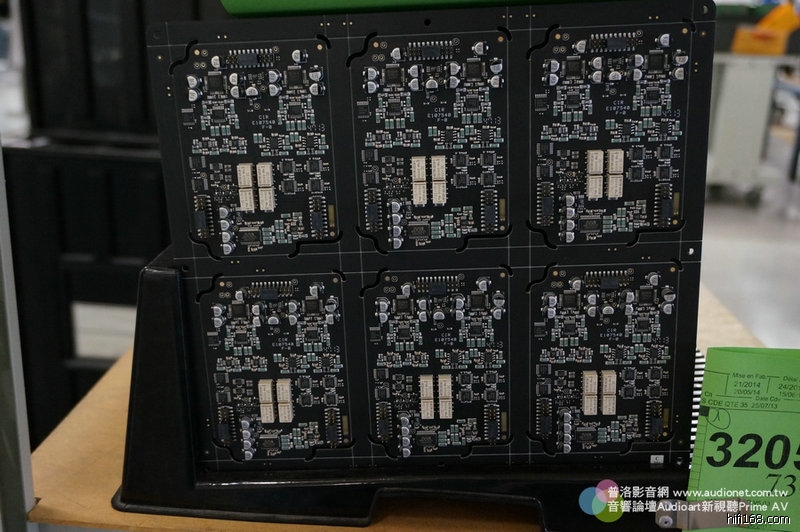

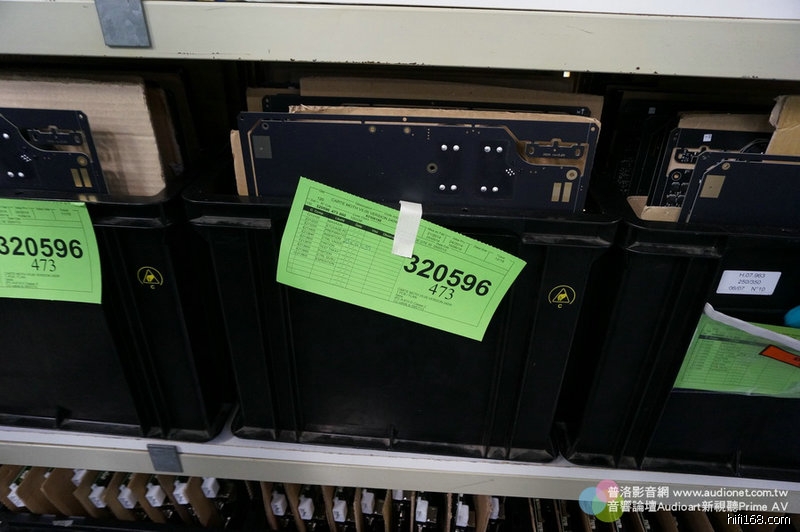

初步完成的線路板，還有很多元件沒裝上去，有的元件不是SMD，要以不同的機器處理。





這是Devialet內部的唱頭放大線路板。

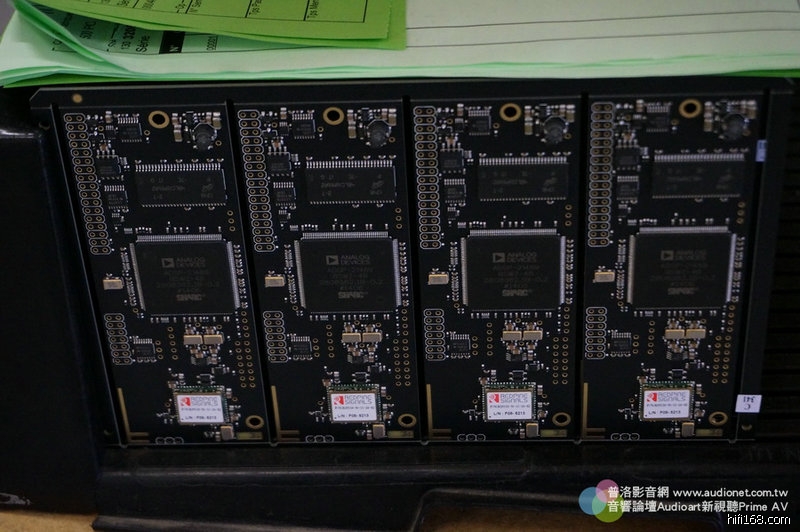

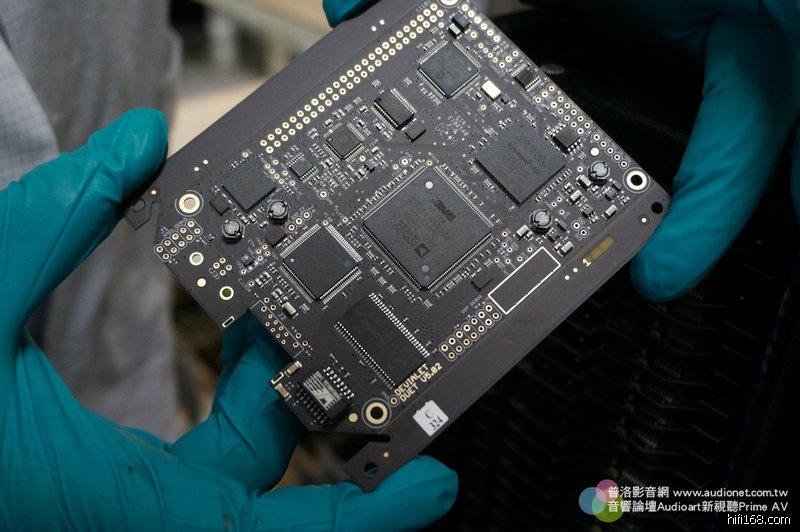

這是Devialet的數位版，上面FPGA等。
网站: www.puristaudio.cn
微博: http://weibo.com/mcaudio
TOP
醇音
头像

  • 论坛博士后
  • 1020
  • 14255
  • 2013-07-27
22#
t T
发表于 2014-07-01 15:44 |只看楼主

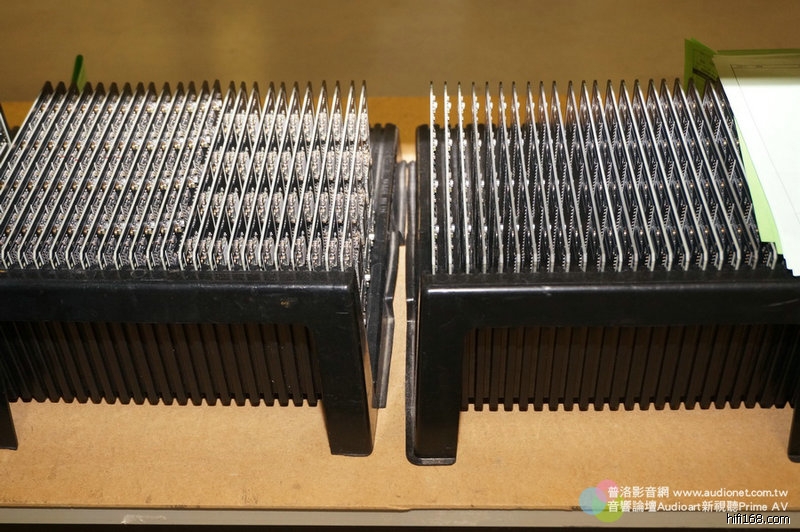

一次要準備那麼多唱頭放大線路板，您就知道Devialet的產量了。的確，從去年開始，Devialet的銷售數量大爆發，使得代工廠代工Devialet的比重越來越重，目前已經佔了代工廠15%產能。





每片線路板完成之後，還要放入顯微鏡底下觀察銲點是否沒問題。有些IC有好幾層，更要用X光透視機才看得到裡面的銲點是否有問題。

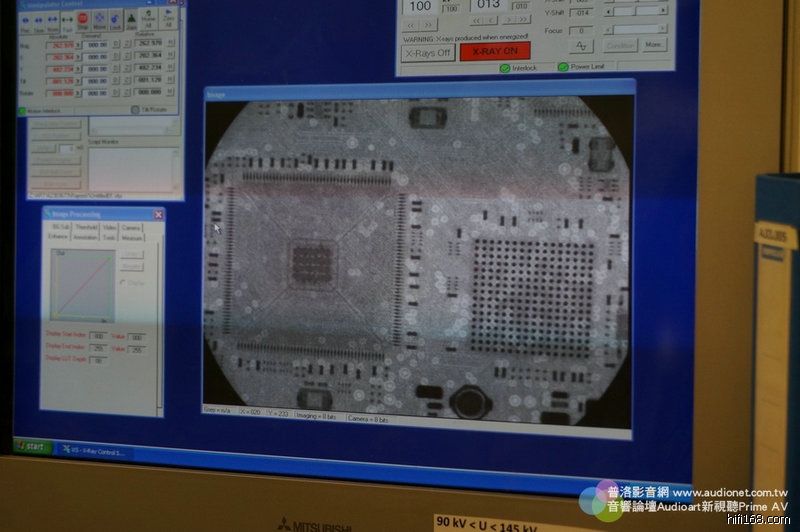

圖中正在檢查一片IC，看看裡面每個銲點是否完美。只要有一個銲點跟其他銲點黏在一起，或銲點不完美，機器以後就會故障。
网站: www.puristaudio.cn
微博: http://weibo.com/mcaudio
TOP
醇音
头像

  • 论坛博士后
  • 1020
  • 14255
  • 2013-07-27
23#
t T
发表于 2014-07-01 15:49 |只看楼主

明天再续
最后编辑醇音 最后编辑于 2014-07-01 15:50:10
网站: www.puristaudio.cn
微博: http://weibo.com/mcaudio
TOP
ccno1
头像

瑞声音响架

  • 论坛博士后
  • 428
  • 785
  • 2010-06-16
24#
t T
发表于 2014-07-01 16:27 |只看该用户

03-05年做过SMT工程师，看着熟悉的流程！帝瓦雷做工还是不错的。蛮工整！其实国内大多数电子大厂都有这些条件做。而且做工非常OK,怎么不见国内大厂也搞些高端大欺上档次的东西出来呢。。。然后一不小心~~~破产了。。真心非常遗憾！！！
http://www.relsound.com
TOP
drdd
头像

  • 论坛博士后
  • 656
  • 876
  • 2010-10-31
25#
t T
发表于 2014-07-02 11:59 |只看该用户

原帖由 ccno1 于 2014-7-1 16:27:00 发表
03-05年做过SMT工程师，看着熟悉的流程！帝瓦雷做工还是不错的。蛮工整！其实国内大多数电子大厂都有这些条件做。而且做工非常OK,怎么不见国内大厂也搞些高端大欺上档次的东西出来呢。。。然后一不小心~~~破产了。。真心非常遗憾！！！


说白了，代工厂就是讨口饭吃。你拉上苹果就做手机，拉上MOTO就做通信。拉上挖地雷就做音响了。
什么都拉不上，只好关门
TOP
醇音
头像

  • 论坛博士后
  • 1020
  • 14255
  • 2013-07-27
26#
t T
发表于 2014-07-02 12:40 |只看楼主

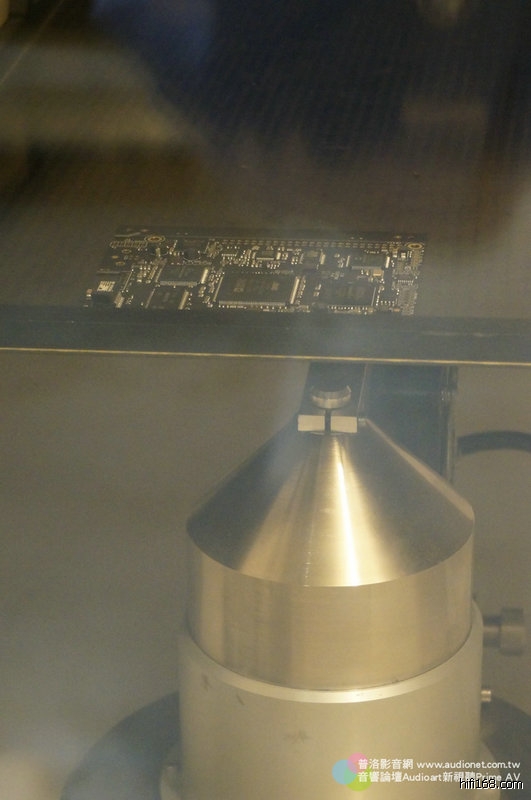

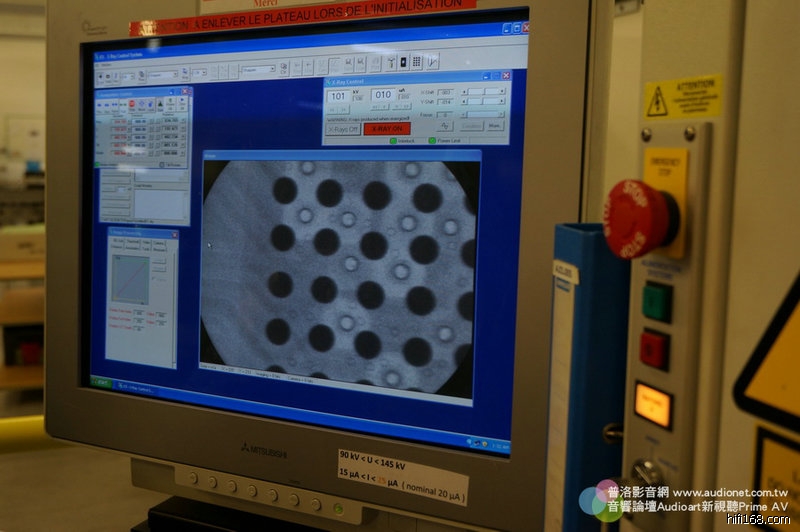

就是這個X光頭在檢查線路板的銲接。


每個銲點都清清楚楚。

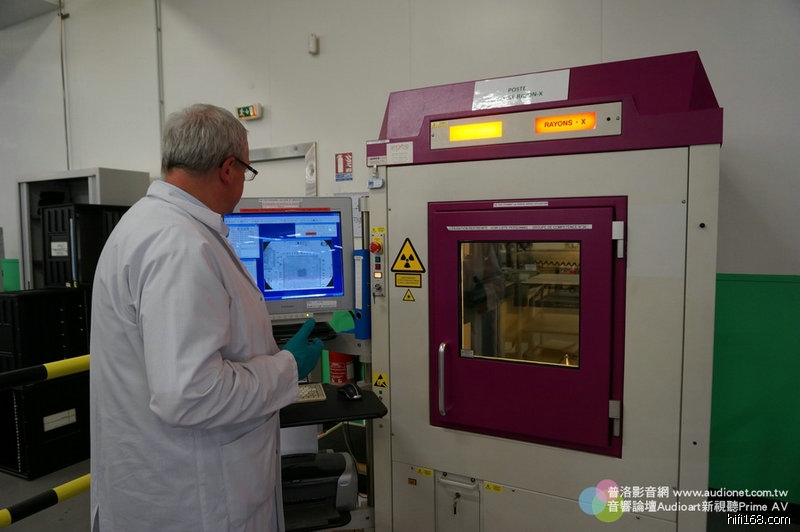

工作人員正在操作X光檢驗機，檢查線路板在銲接之後是否有瑕疵。由於每道工序都要檢驗，所以Devialet的故障率很低，事實上如果故障也不能跟傳統維修一樣，找師傅動烙鐵，而是要整片線路板更換。
最后编辑醇音 最后编辑于 2014-07-02 12:45:44
网站: www.puristaudio.cn
微博: http://weibo.com/mcaudio
TOP
醇音
头像

  • 论坛博士后
  • 1020
  • 14255
  • 2013-07-27
27#
t T
发表于 2014-07-02 12:50 |只看楼主

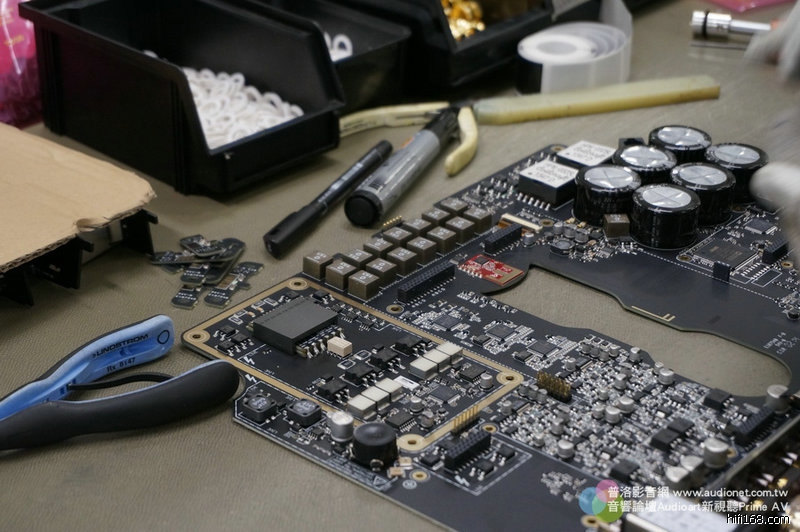

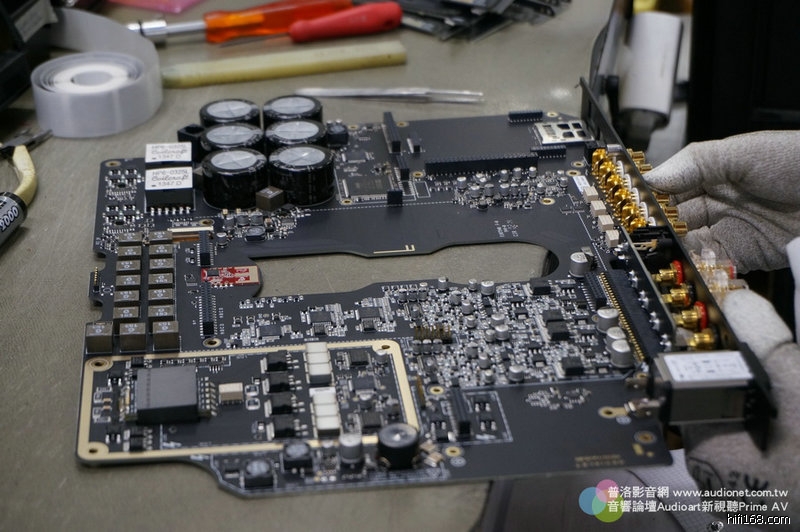

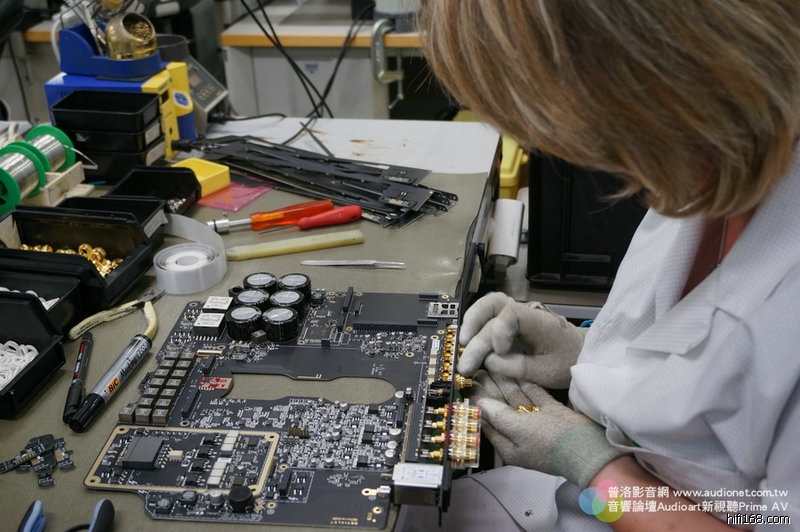

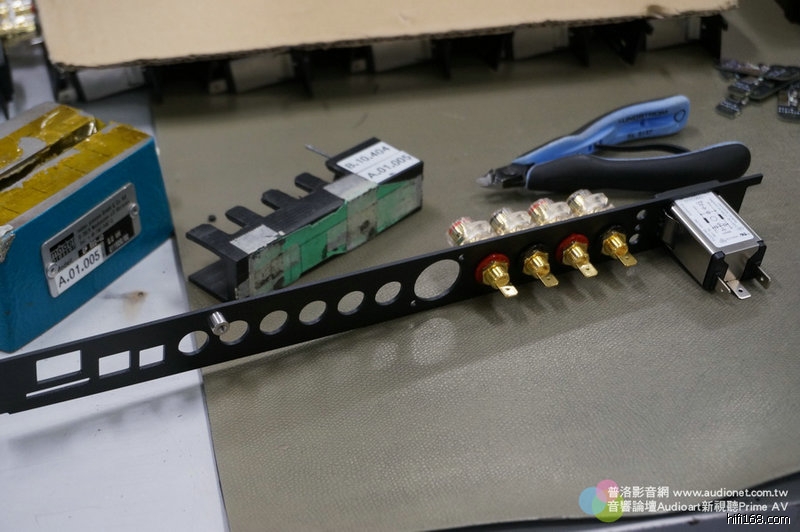

工作人員正在為Devialet線路板裝上輸入端子。奇怪，檯面上怎麼有簽字筆？難道裝完端子之後工作人員要在上面簽字嗎？





非也，工作人員要用黑色簽字筆把圖中鏤空處的邊緣塗黑。啊！難道這是好聲秘技嗎？很抱歉不是！這只是Devialet的龜毛而已，由於鏤空處就是機器顯示窗的位置，而電路板內層是透明的，為了怕用家從顯示窗側面看到透明線路板，所以要求一律塗黑。你看，這多龜毛啊，光是每個鏤空處都要用簽字筆塗黑，就要多花許多時間，當然這成本也算在消費者頭上。

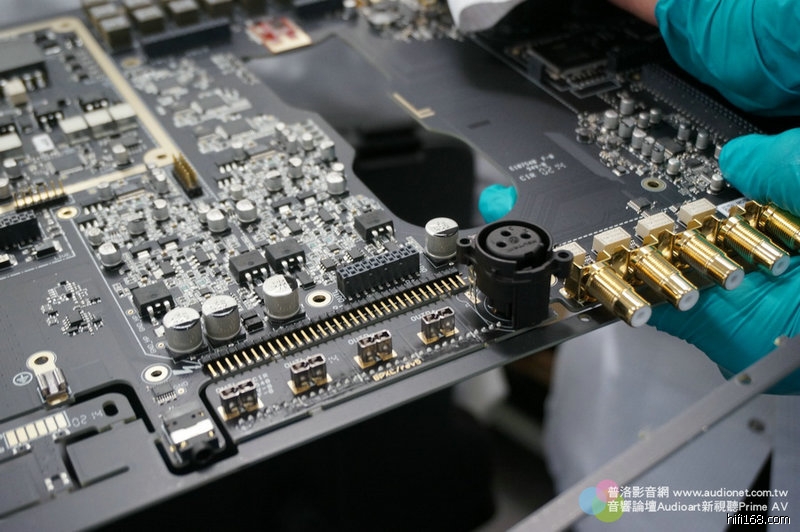

奇怪，這個XLR端子怎麼朝上？機器上的XLR端子明明是平躺的啊！這就是工序設計的奧妙了，這塊線路板在組裝好之後會「折下來」，變成平躺。

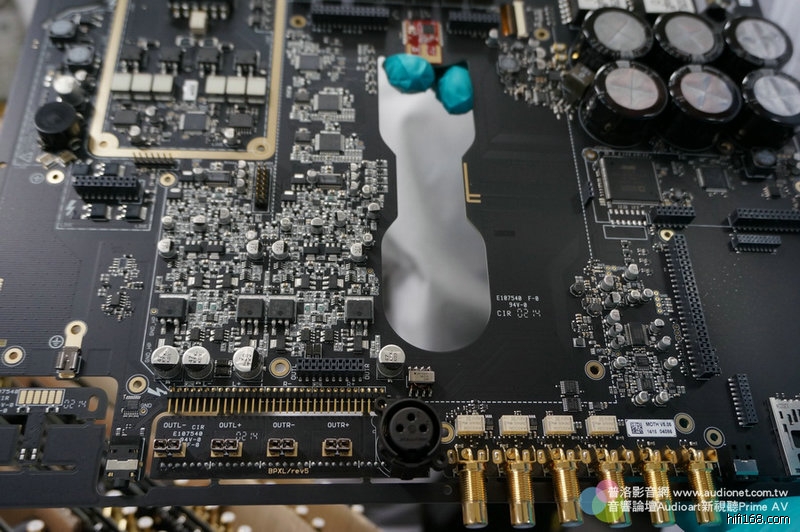

這塊背板就是套在上圖的線路板上，大圓洞就是XLR端子處，小圓洞就是RCA端子處。
网站: www.puristaudio.cn
微博: http://weibo.com/mcaudio
TOP
醇音
头像

  • 论坛博士后
  • 1020
  • 14255
  • 2013-07-27
28#
t T
发表于 2014-07-02 12:52 |只看楼主

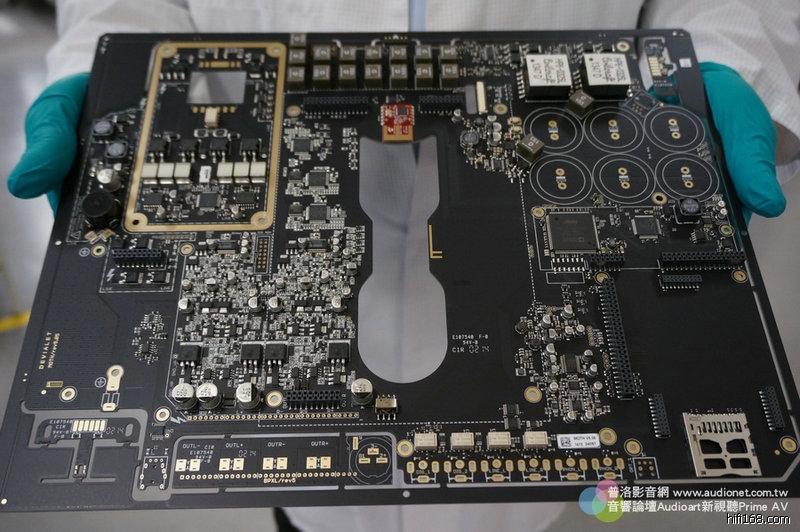

這片線路板只是「母版」而已，上面還會搭上一些相關小塊線路板，其內部結構非常精密，可說是一部電腦、A類擴大機、D類擴大機、數位類比轉換器、Wi Fi數位流接收的綜合體，已經脫離傳統擴大機的狹隘領域。





每塊線路板上都有編號，方便日後維修追蹤。





這些是已經可以出貨的Devialet成品。
网站: www.puristaudio.cn
微博: http://weibo.com/mcaudio
TOP
醇音
头像

  • 论坛博士后
  • 1020
  • 14255
  • 2013-07-27
29#
t T
发表于 2014-07-02 12:54 |只看楼主

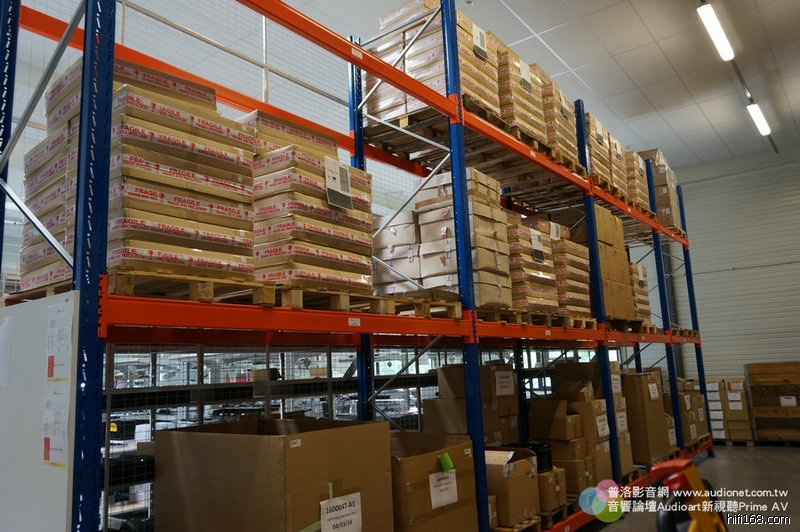

這些也是已經完成的成品，還沒要出貨，如果要出貨，就會再覆上一層黑色塑膠袋防水。

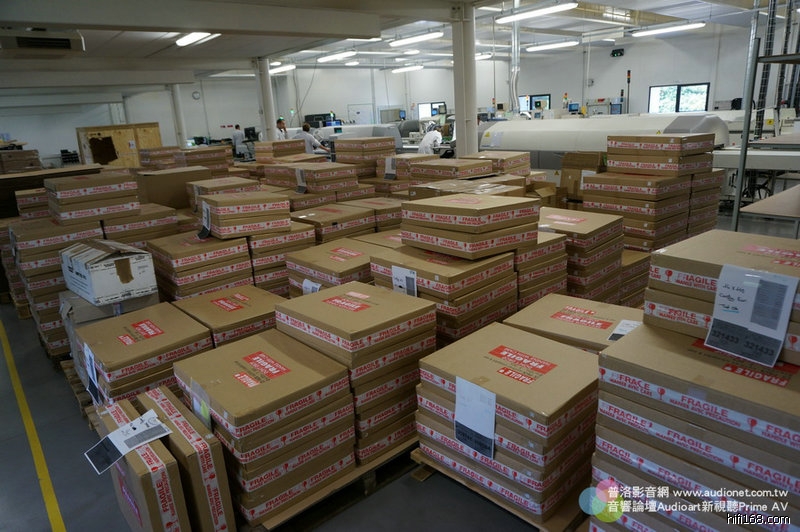

看到沒，這些都是剛生產好的Devialet，由此可知Devialet的銷售量已經超出一般Hi End音響產品之上。
网站: www.puristaudio.cn
微博: http://weibo.com/mcaudio
TOP
醇音
头像

  • 论坛博士后
  • 1020
  • 14255
  • 2013-07-27
30#
t T
发表于 2014-07-02 12:56 |只看楼主

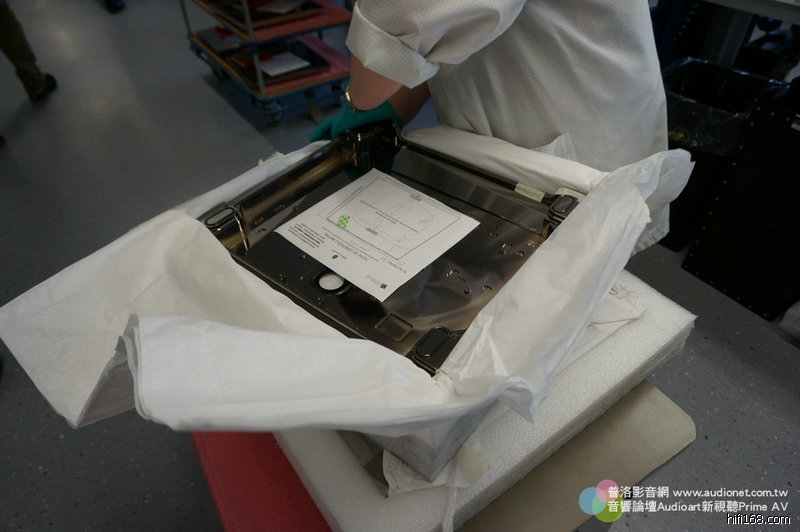

廠長帶領我們來到二樓，這是Devialet的組裝專區，一樓已經完成的線路板要送到這裡，開始裝在箱體裡，並且完成每個階段的測試。工作人員拆開金屬箱體的包裝，準備組裝。

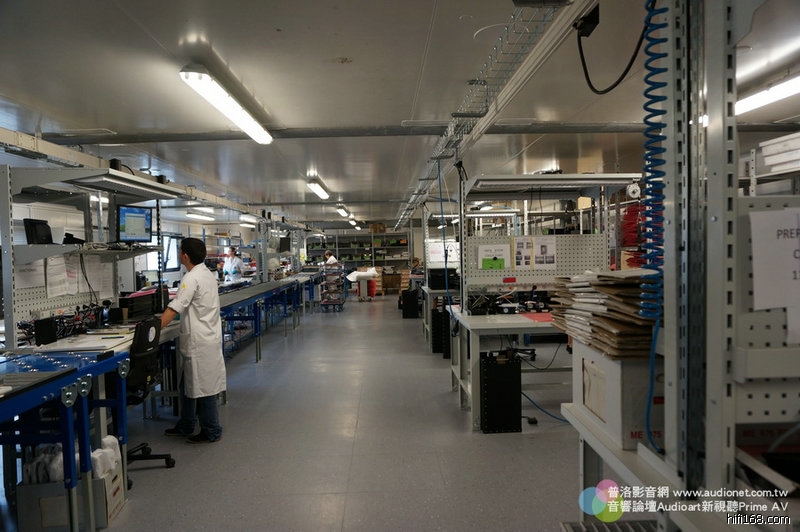

這就是二樓Devialet組裝區。
