11#
t T
发表于 2014-07-01 15:08 |只看楼主

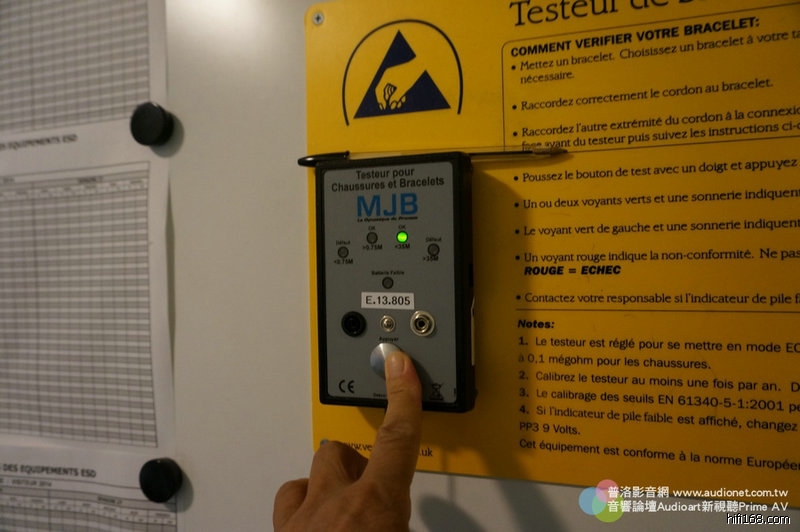

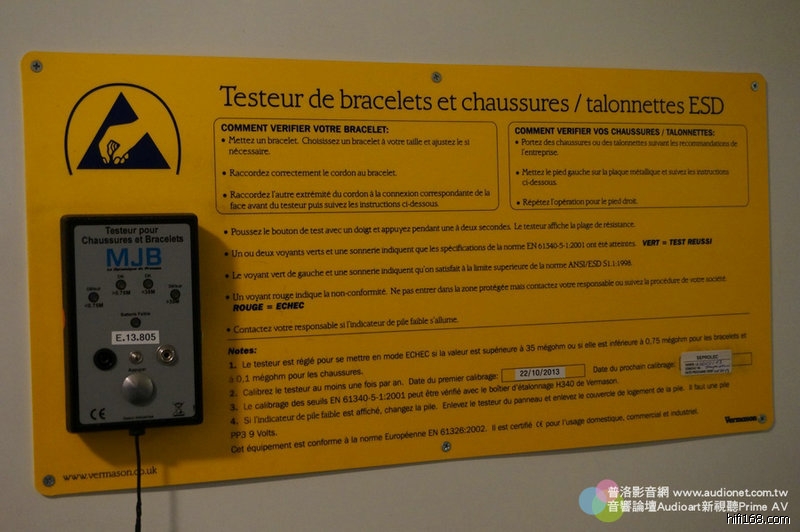

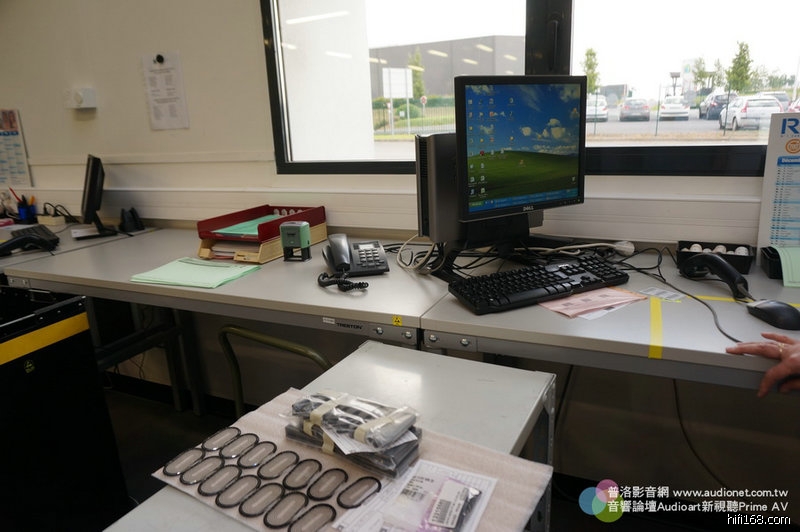

進入工廠很嚴格，要穿上防靜電衣，在於鞋子底部貼一條導引靜電的貼條，貼條要連接皮膚，然後踩在踏板上測量身上的靜電有沒有導入大地。這是測試器。

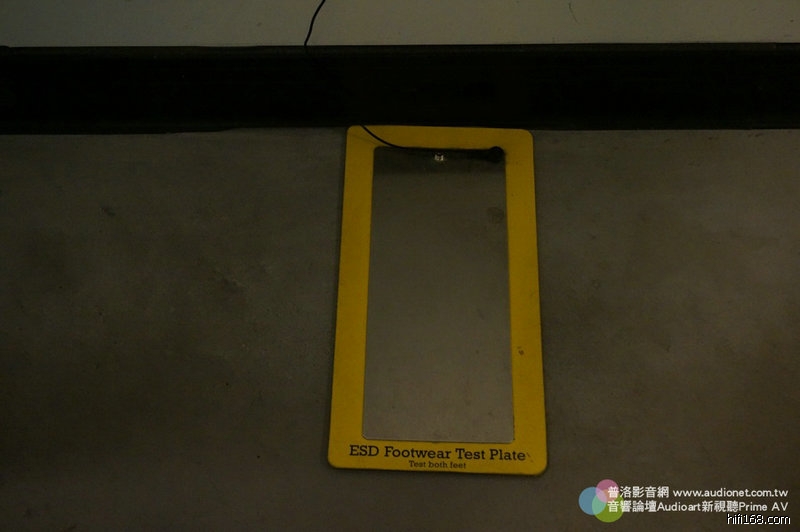

腳要踩在這上面





按下這個按鈕，如果出現綠燈，就表示有成功導引靜電，可以入內。如果是紅燈，就要檢查是否沒有確實導電。

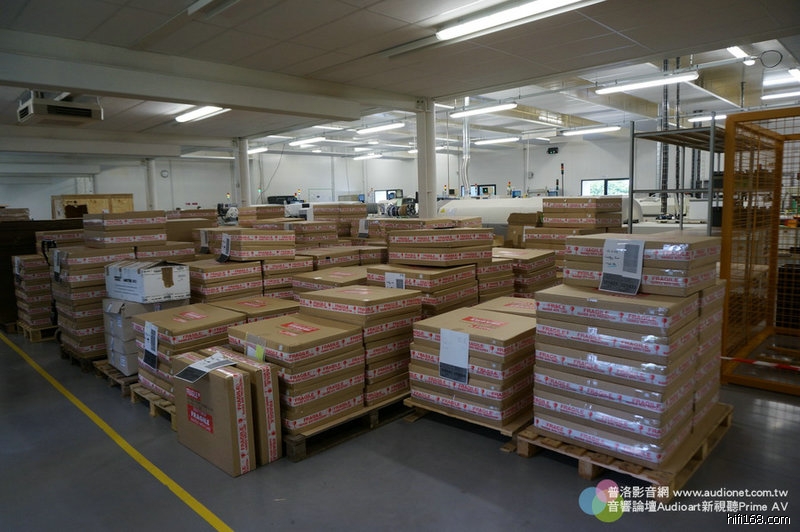

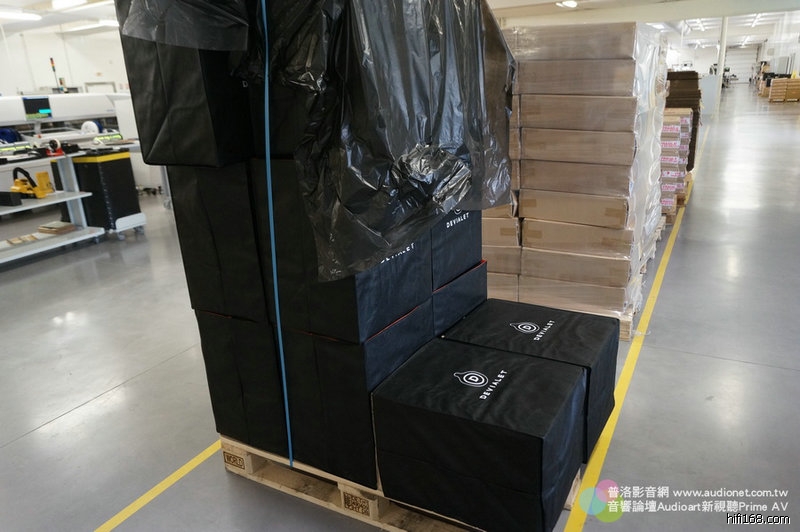

廠長先帶我們去看Devialet的成品，這裡也是發貨中心，巴黎的Devialet會通知廠方，那個地方要多少部，由廠方直接代為發貨。



連搭配的Atohm喇叭也在這裡發貨。

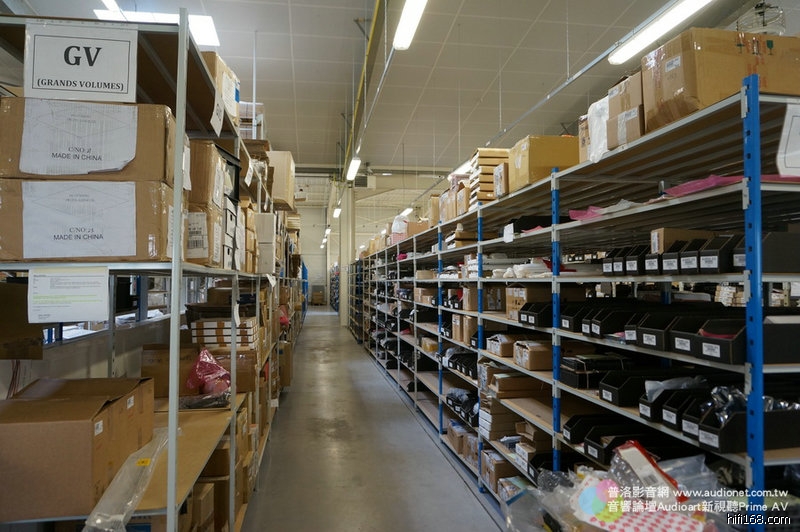

這裡存放的都是Devialet要用到的各式零組件。
网站: www.puristaudio.cn
微博: http://weibo.com/mcaudio
TOP
醇音
头像

  • 论坛博士后
  • 1020
  • 14255
  • 2013-07-27
12#
t T
发表于 2014-07-01 15:11 |只看楼主

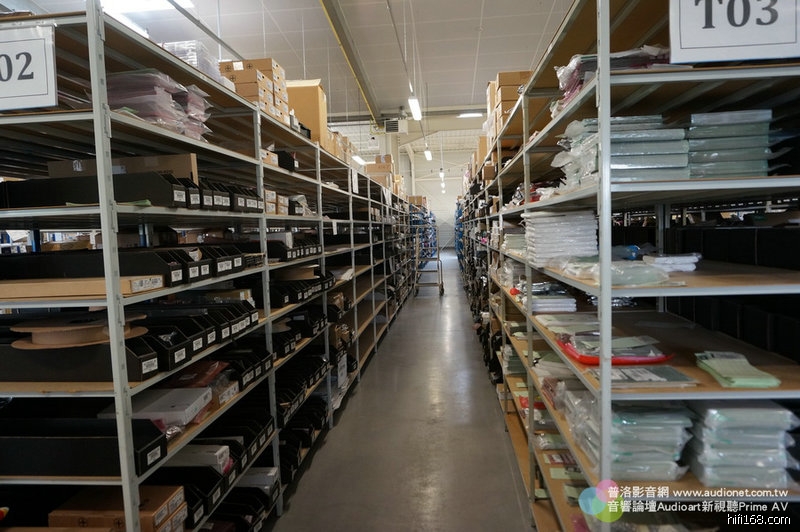

架子上的都是Devialet的備料





這些箱子裡裝的就是Devialet印刷電路板，代工廠是哪家一目了然。

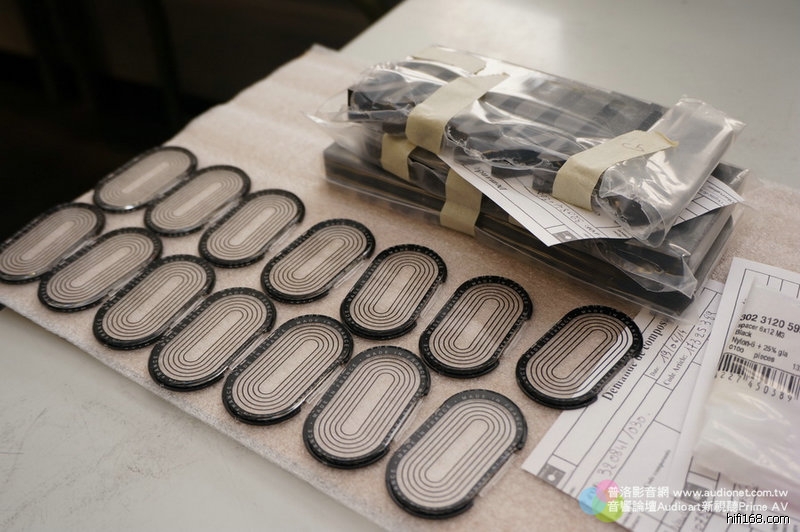

這是Devialet的Wi Fi天線接收器，跟汽車一樣，現在汽車的收音機天線都做在玻璃上。



每個零件送進來工廠都要先經過檢查，之後再編號上架，這樣才有辦法控制品質，以及方便日後追蹤。
网站: www.puristaudio.cn
微博: http://weibo.com/mcaudio
TOP
醇音
头像

  • 论坛博士后
  • 1020
  • 14255
  • 2013-07-27
13#
t T
发表于 2014-07-01 15:13 |只看楼主

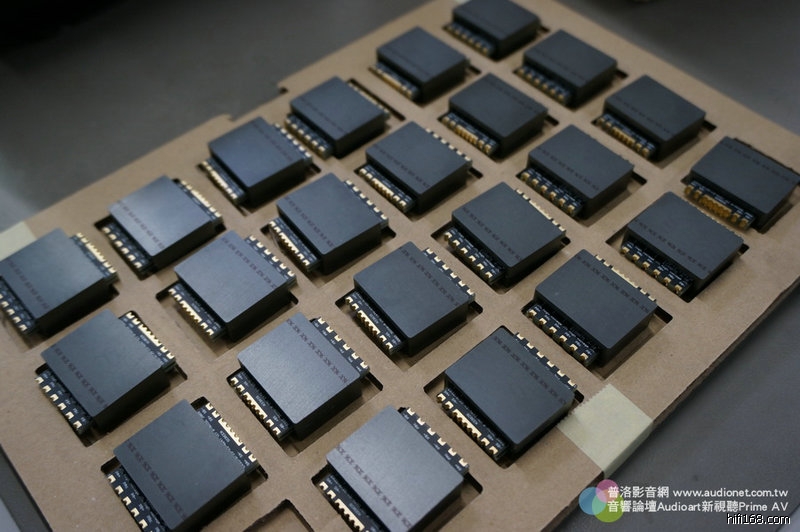

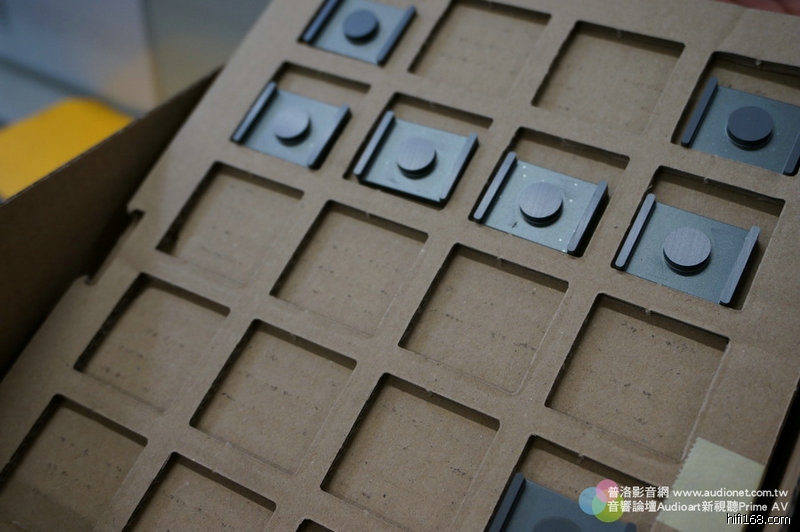

這塊「豆乾」是電源重要的元件，上圖是正面，下圖是背面。
最后编辑醇音 最后编辑于 2014-07-01 15:14:07
网站: www.puristaudio.cn
微博: http://weibo.com/mcaudio
TOP
醇音
头像

  • 论坛博士后
  • 1020
  • 14255
  • 2013-07-27
14#
t T
发表于 2014-07-01 15:16 |只看楼主

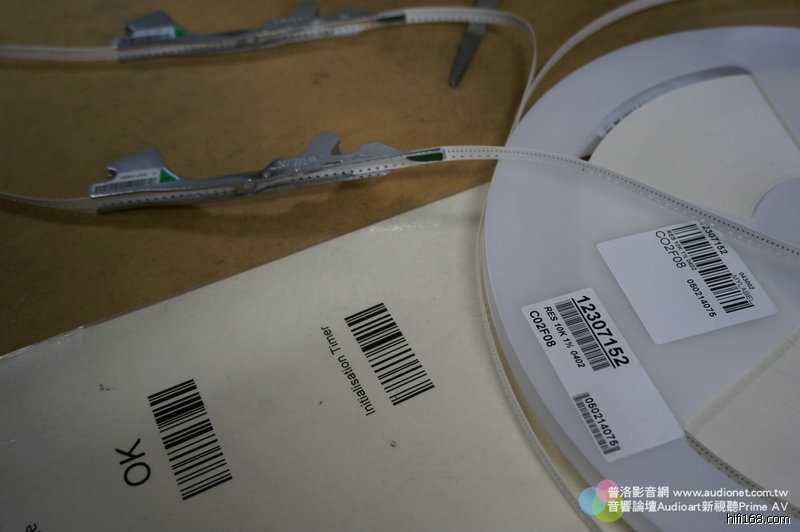

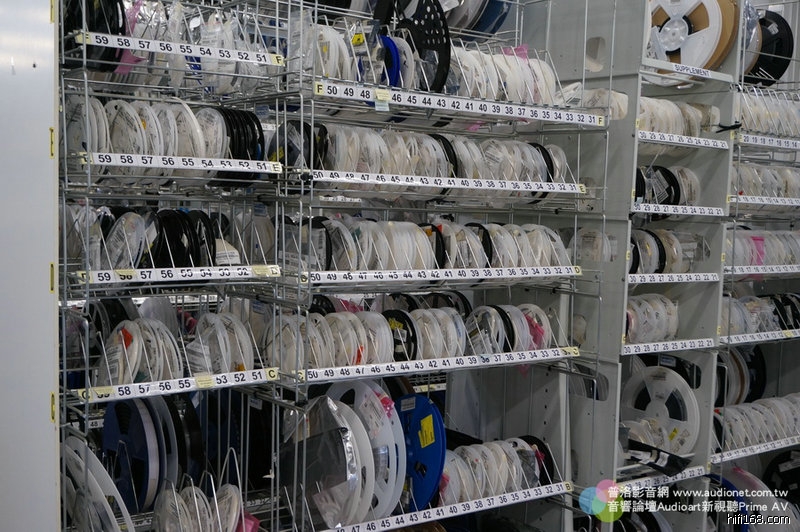

這些SMD表面黏著元件都是為Devialet準備的，最小的元件尺寸只有0.5mm。這麼小？單位沒寫錯嗎？沒寫錯，就是這麼小。

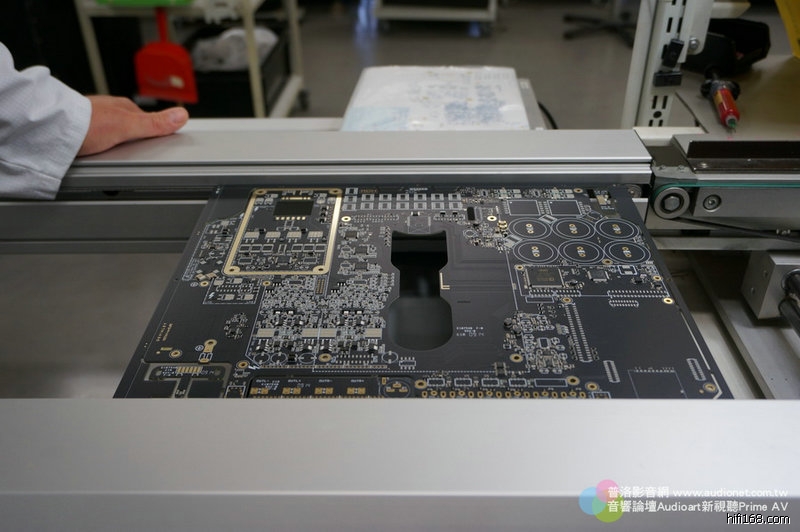

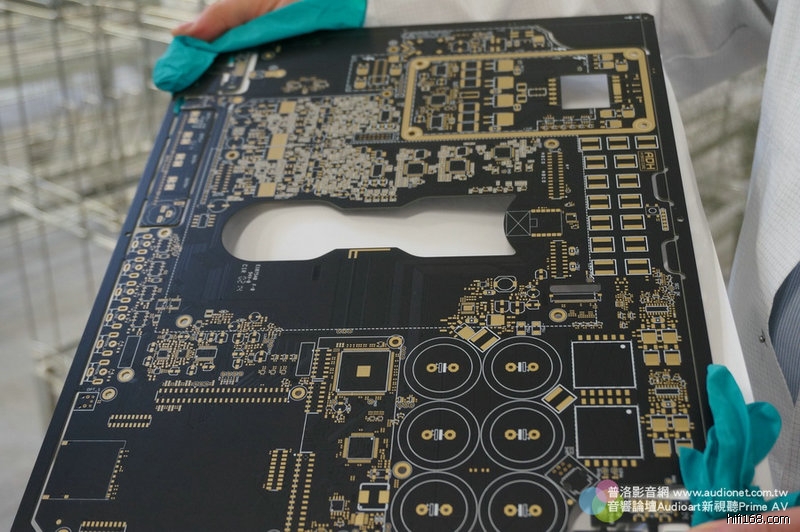

這就是Devialet的印刷電路板。

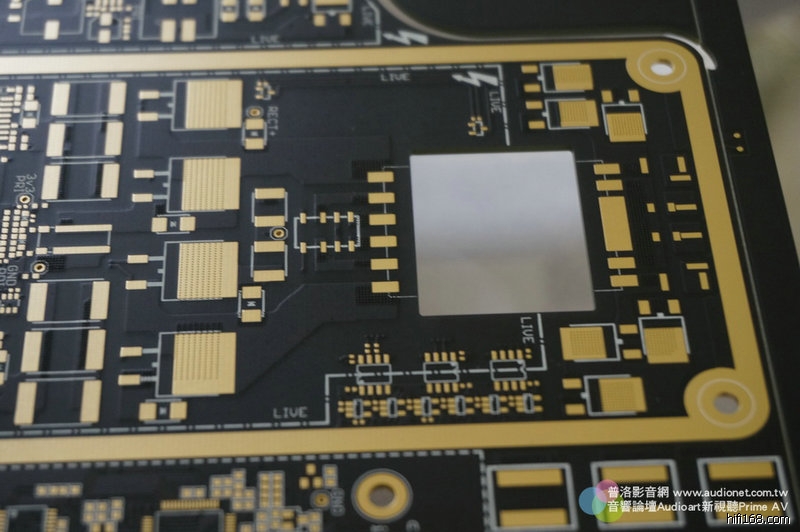

圖中就是電源部分，那個四方空白處就是要安置前文所說的「豆乾」。
最后编辑醇音 最后编辑于 2014-07-01 15:20:06
网站: www.puristaudio.cn
微博: http://weibo.com/mcaudio
TOP
醇音
头像

  • 论坛博士后
  • 1020
  • 14255
  • 2013-07-27
15#
t T
发表于 2014-07-01 15:23 |只看楼主

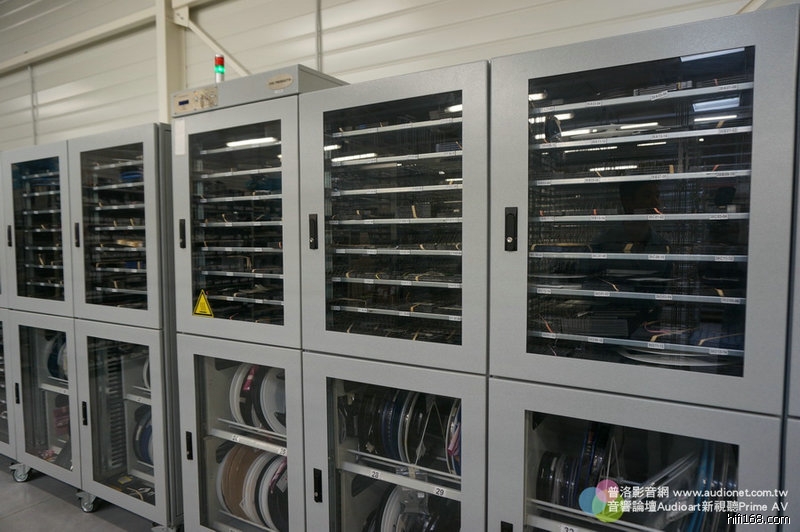

這些櫃子裡裝什麼東西？裝Devialet的印刷電路板與一些精細元件。請注意看櫃子上方有綠色電源燈號，這些櫃子可不是一般鐵櫃，而是恆溫恆濕控制櫃。





連元件都要這麼小心的控制溫度濕度，可見這家工廠的精細程度。

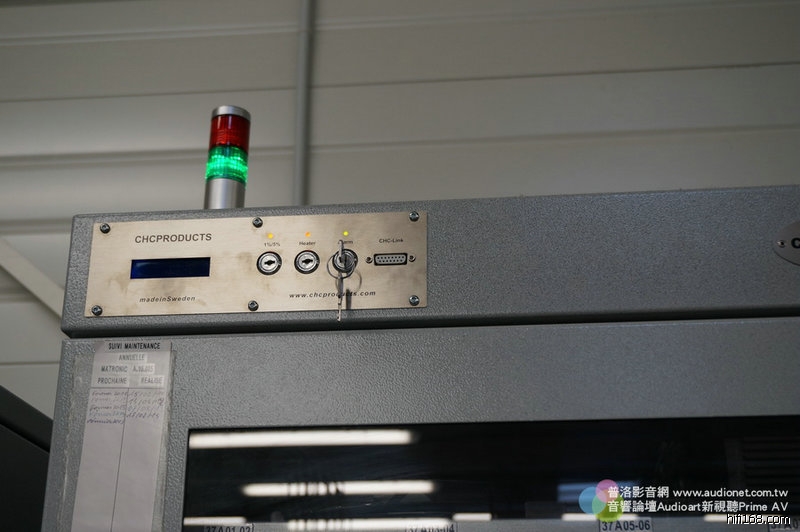

鐵櫃上的燈號，分綠燈紅燈，綠燈代表正常，紅燈亮起代表不正常。
网站: www.puristaudio.cn
微博: http://weibo.com/mcaudio
TOP
醇音
头像

  • 论坛博士后
  • 1020
  • 14255
  • 2013-07-27
16#
t T
发表于 2014-07-01 15:26 |只看楼主

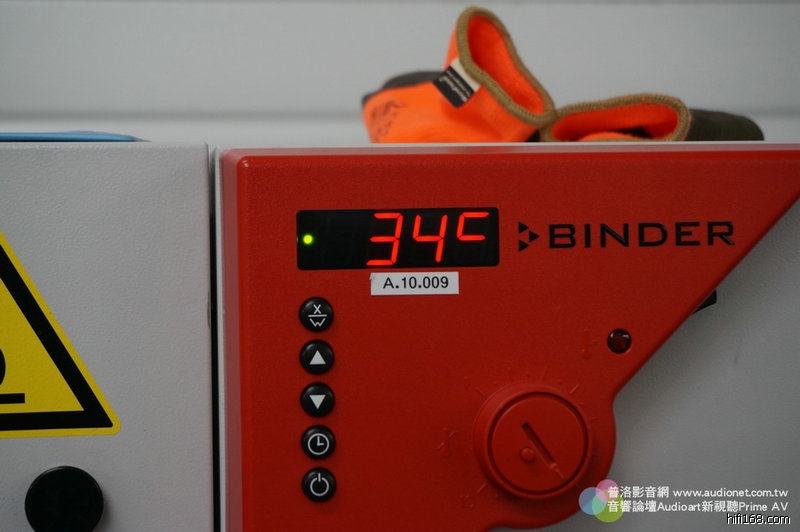

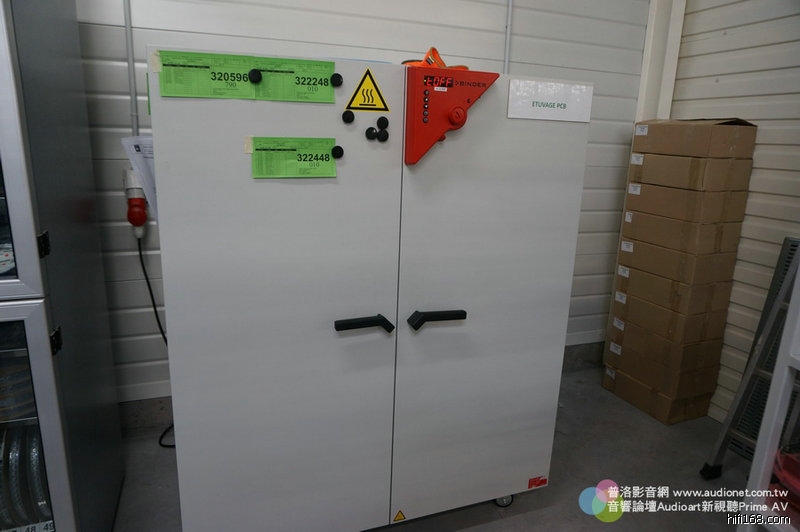

這是什麼？烤箱。廠長說每片Devialet的印刷電路板在上機台印上元件前，都要在前一天放入這個烤箱烤，溫度設定在34度。為什麼要這樣做呢？廠長說這樣在印上焊錫膏時品質會比較均勻。




就是這個烤爐。那些綠色單據是烤箱中印刷電路板的編號，這些編號一直跟著，便於日後維修追蹤。
网站: www.puristaudio.cn
微博: http://weibo.com/mcaudio
TOP
醇音
头像

  • 论坛博士后
  • 1020
  • 14255
  • 2013-07-27
17#
t T
发表于 2014-07-01 15:30 |只看楼主


拍一張近景，您就可以清楚看到上面的標號與檢查狀況。

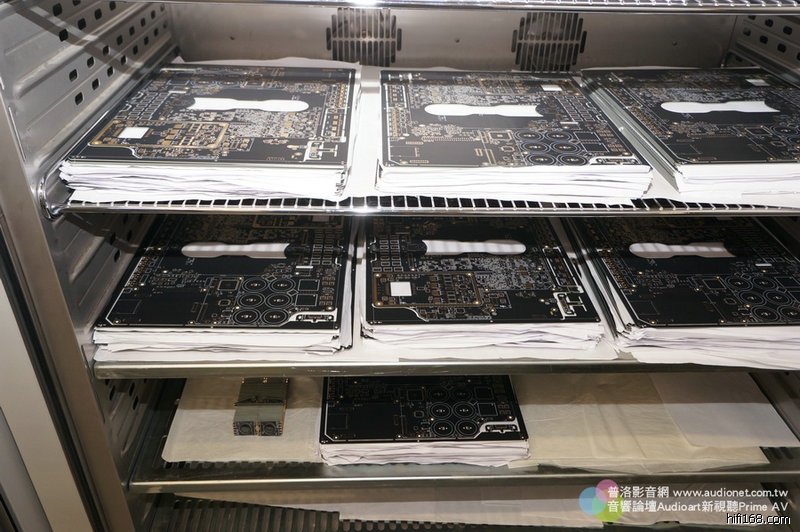

請廠長打開烤爐驗明正身，裡面果然有Devialet印刷電路板，廠長沒有誆我們。

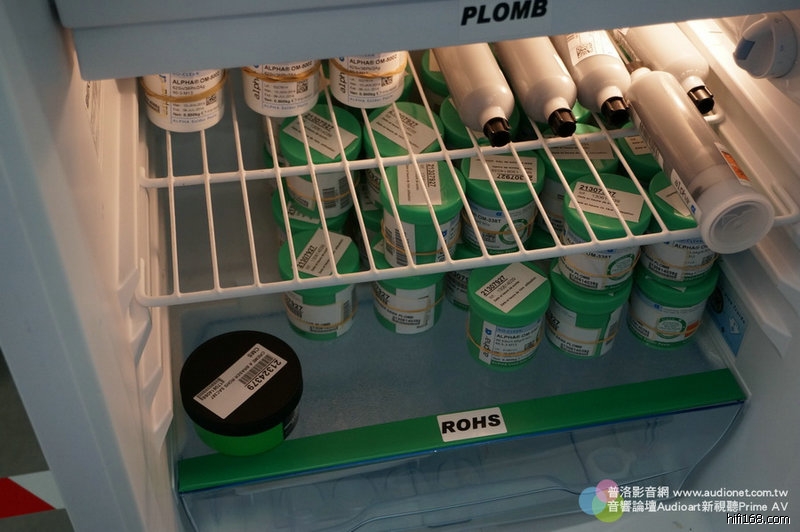

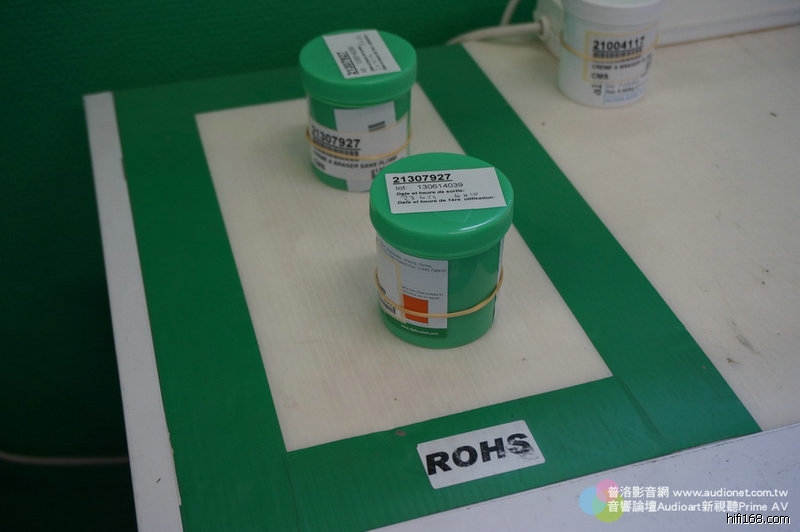

另外一個冰箱裡存放著這些焊錫。什麼？連焊錫都要這樣保存？冰火九重天嗎？




無鉛焊錫。
网站: www.puristaudio.cn
微博: http://weibo.com/mcaudio
TOP
醇音
头像

  • 论坛博士后
  • 1020
  • 14255
  • 2013-07-27
18#
t T
发表于 2014-07-01 15:33 |只看楼主

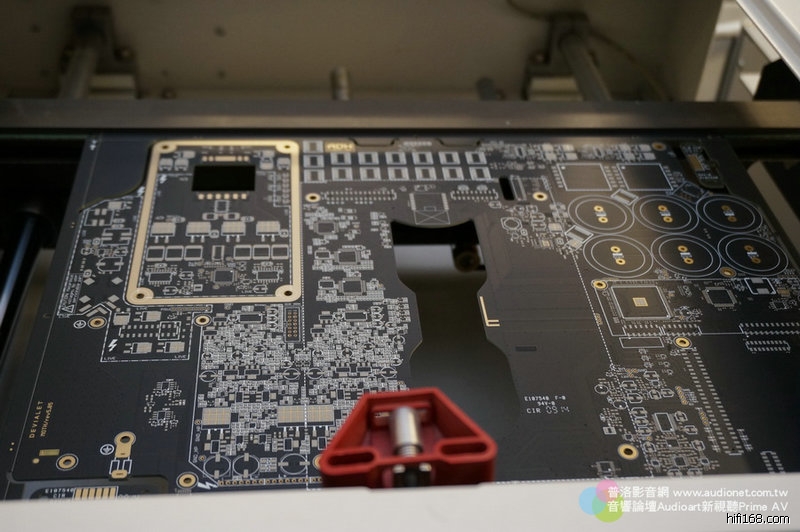

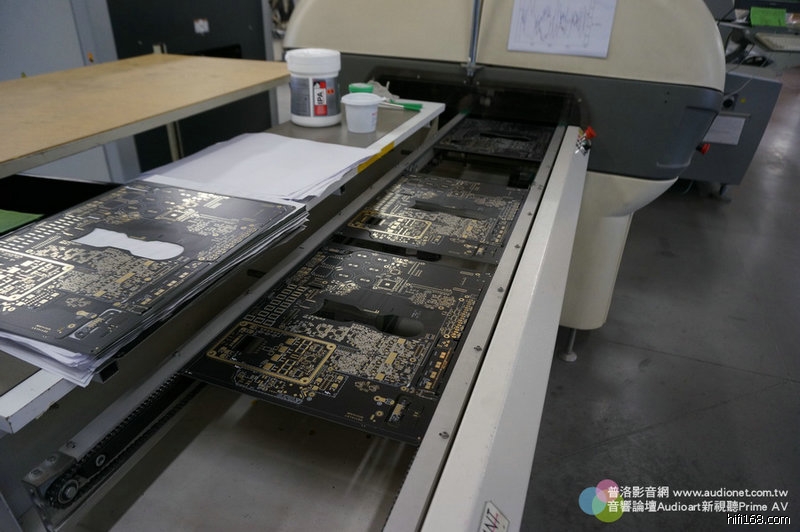

Devialet的印刷線路板正慢慢的送進自動機器裡印上一層錫膏，準備要放上各種零件。

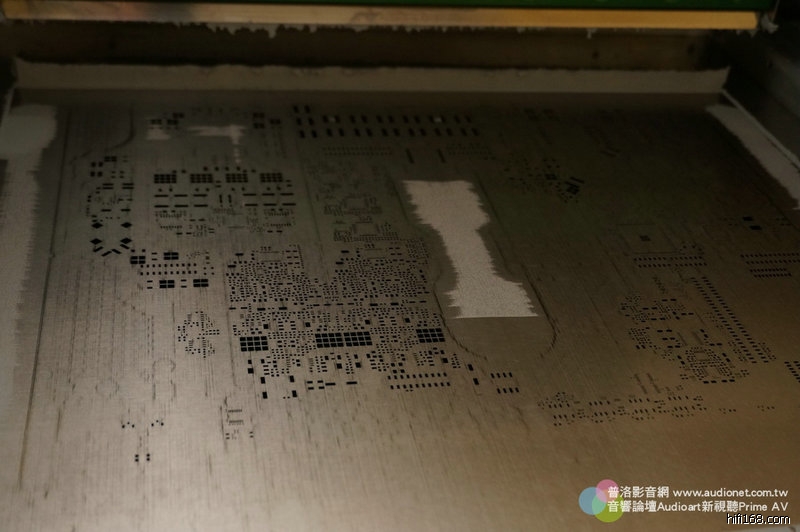

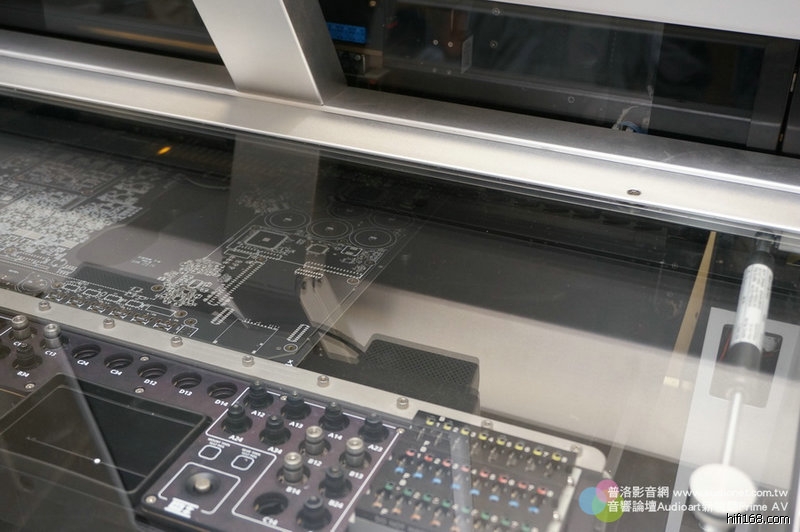

機器裡面已經有一片「網版」，露出來的地方就是要印上錫膏之處，SMD表面黏著元件就放在上面。

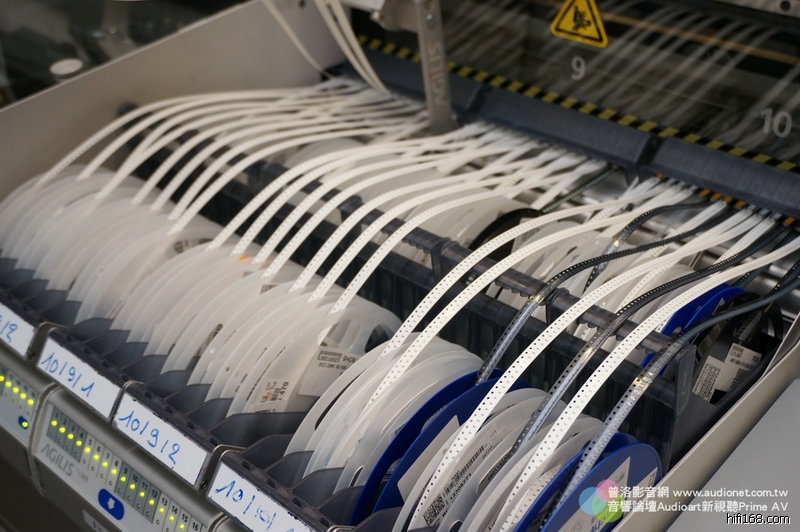

每一種SMD元件上面都有編號，最前面還要裝上如圖的頭，這樣才能掛上去自動插銲。
网站: www.puristaudio.cn
微博: http://weibo.com/mcaudio
TOP
醇音
头像

  • 论坛博士后
  • 1020
  • 14255
  • 2013-07-27
19#
t T
发表于 2014-07-01 15:35 |只看楼主


一片Devialet大約有1,600多個元件，大約四分鐘可以插銲完畢。如果以零件數來跟售價對比，Devialet還真便宜。




自動機器正在放上各種元件。





些都是表面黏著元件，正在以飛快的速度被機器臂夾起來放在印刷電路板上。
网站: www.puristaudio.cn
微博: http://weibo.com/mcaudio
TOP
醇音
头像

  • 论坛博士后
  • 1020
  • 14255
  • 2013-07-27
20#
t T
发表于 2014-07-01 15:39 |只看楼主

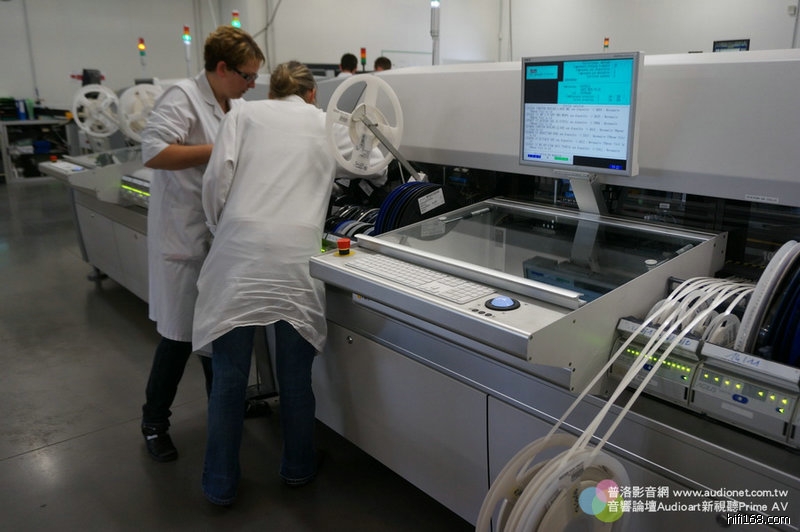

工作人員正在操控機器。




這塊線路板上已經「放上」各種元件了，不過此時還沒完成，因為這些元件只是放在錫膏上面，還沒有固定住。必需送入下一個步驟：烤爐，讓錫膏慢慢硬化，才算完成工作。

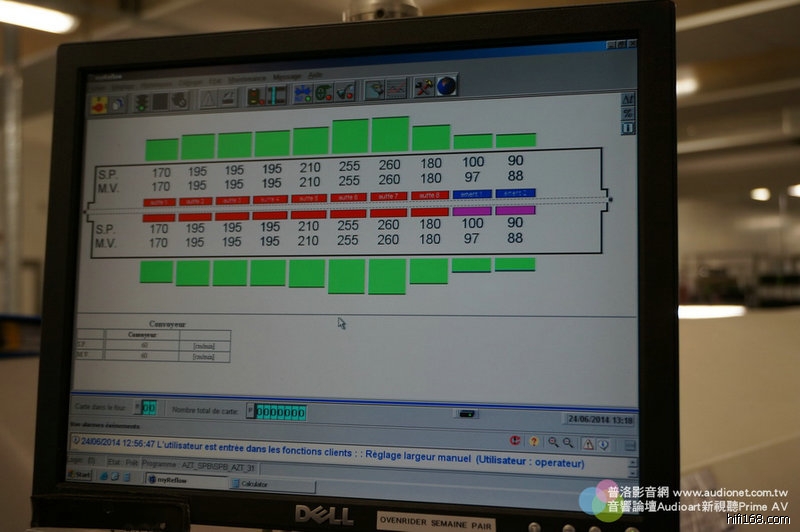

這就是烤爐的溫度控制。請注意，溫度是前面低些，中間最高，後面再低些，用這樣的曲線來控制錫膏的完美硬化。烤爐溫度從170鍍上升到260度，再降下來，最後到90度。
