我的科学实践，我的器材架和避震板设计 [复制链接]

查看: 12114|回复: 30
zui
头像

  • 论坛博士
  • 432
  • 432
  • 2008-08-14
1#
t T
发表于 2014-04-21 14:43 |只看楼主
   如果说diy音响器材是很复杂的事情，那么diy避震设备要简单的多，只是没有被更多人关注而已，国外玩家自己diy器材架的很多，只要掌握一些基本的声学避震常识，就可以做出超越家具的效果。本人Diy避震板的灵感来自symposium的官方文章，他们的文章使我科学的认识到了避震应该怎么做。

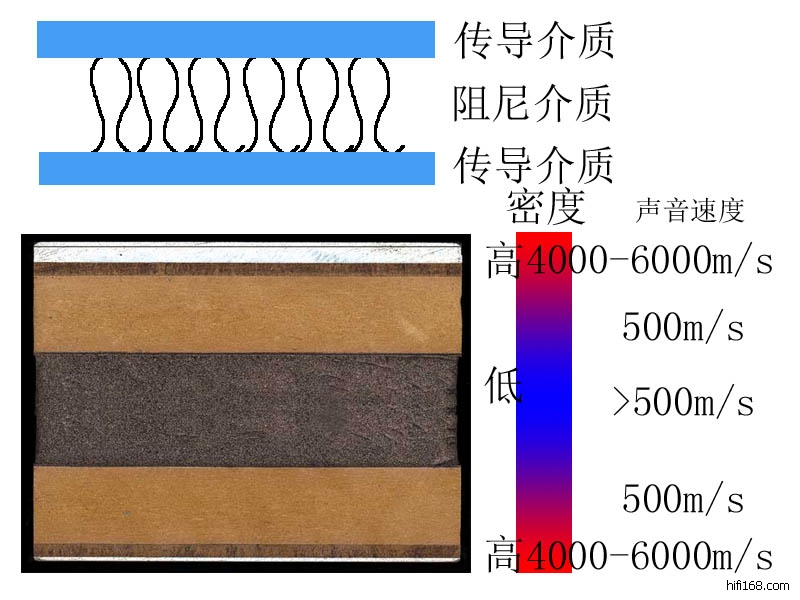

Symposium避震板的结构图，

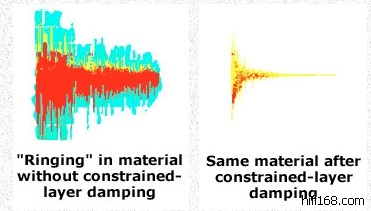

这是常规的脉冲响应图，它表示能量衰减过程中有无噪声

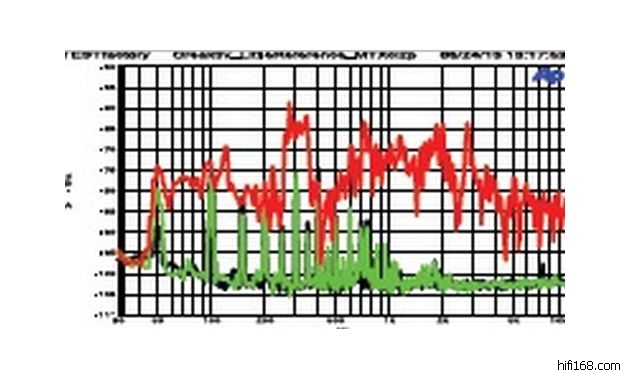

这是creaktiv的能量曲线图，它也表示能量衰减过程中有无噪声
密度依次由高-低-高，既在同一温度下声音的传导速度也依次由高变低，这样的好处是减少了介面之间的震动反馈。最关键的结构是他家的一种特殊的PS聚苯乙烯泡沫（从手感来看，我猜测这是一种加入碳或石墨粉发泡的PS结构泡沫），按照官方的解释这是一种吸热性能良好的闭孔泡沫，将声音速度降至最低从而起到阻尼衰减能量的作用。如图，一个设计有效的避震设备，应该是带有较少振铃和谐振，多余的谐振和振铃只会还原不完整的信号。从而达到降低噪声的目的，才会使得音乐的背景更宁静，透明无染、立体感更强。而不是只改变个味道，从我实际试听symposium的产品来看，确实如此。Symposium的结构并不是他家独有的，如果你是爱研究的人，你会发现日本AR的产品也采用同样的结构，只是他采用水晶碎石来作为阻尼材料。Symposium的手段更加高级而已。从这个原理我得到一种经验，一个合格的的避震结构，要有阻尼结构，这种阻尼结构要符合密度低（降低声波传导速度），刚性强（避免震动产生位移额外震动）、吸热性能良好的特点（高效率的转换热能）。但在实际实践过程中确很难做到这一点。

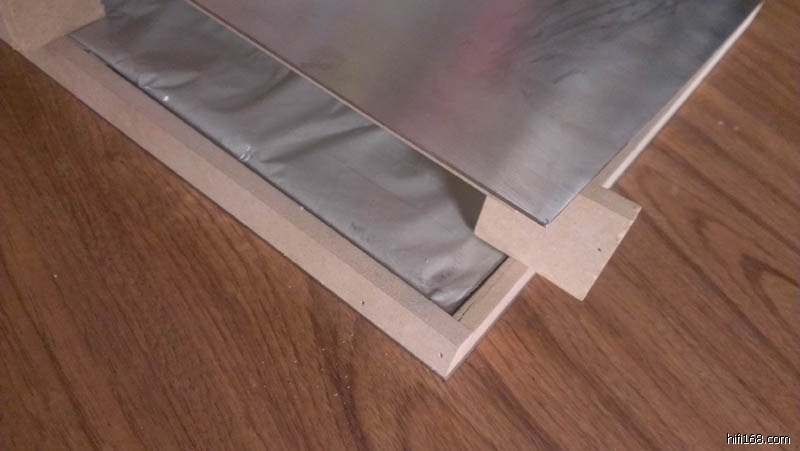

这是我第一块避震板的设计，它的结构完全按照symposium的结构设计，只不过我用了一种碳化硅作为阻尼材料代替symposium的专利泡沫，碳化硅的主要成分仍然是二氧化硅（不要迷信什么神石头，看材料的构成才是关键，注意它们的导热系数）也可以使用较便宜的石英砂来代替。我曾经试过一般的PS、EVA、PE、PVC等发泡材料，但结果都不对，原因是它们都无法起到阻尼作用。实际聆听，背景宁静度毫无改善。


   这个避震板要注意，上板与下板要隔离不能接触。上板代表传导器材的能量，下板是传导来自地面的反馈震动，通过中间的夹层碳化硅来消耗能量，碳化硅的颗粒越细，代表其内部密度越高，所以碳化硅的颗粒大小是我要试验的难题。这个板我试验到现在，和symposium的产品比起来，背景同样宁静，声音立体感很强。最重要的是自然透明的音色，但是没有symposium的声音柔顺细腻。这恐怕还是砂的阻尼吸音效果远远比不过symposium的专利泡沫，砂砾之间的摩擦增加了噪声，没有泡沫那样静，这让我想起来SA的填充物为固体，看起来固化阻尼材料是我今后探索的方向。但他们效果同样是正面的。最重要的性价比够高。




    我无法忍受国内木架家具般的随意制造，在声学避震结构上毫不讲究，国外正规产品又贵到发疯，为此我参考一些国外diy器材架的技术资料，这个图给我一些灵感，它是TNT FLEXY的升级版，恰好我正在研究creaktiv器材架管子的结构，恰好是类似creative的设计，凡是diy都有风险，我没有选择symposium的高成本方案，而是借鉴了两者之间，选择了一个低成本方案，效果可不低哦。






[local]1[/local]

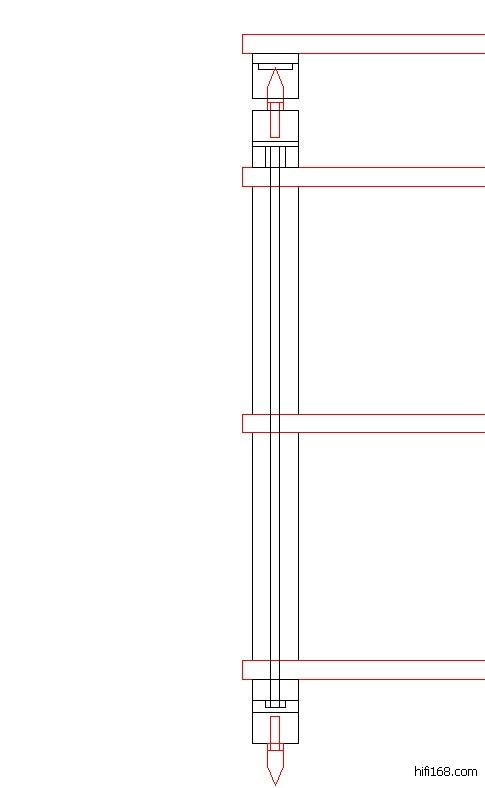

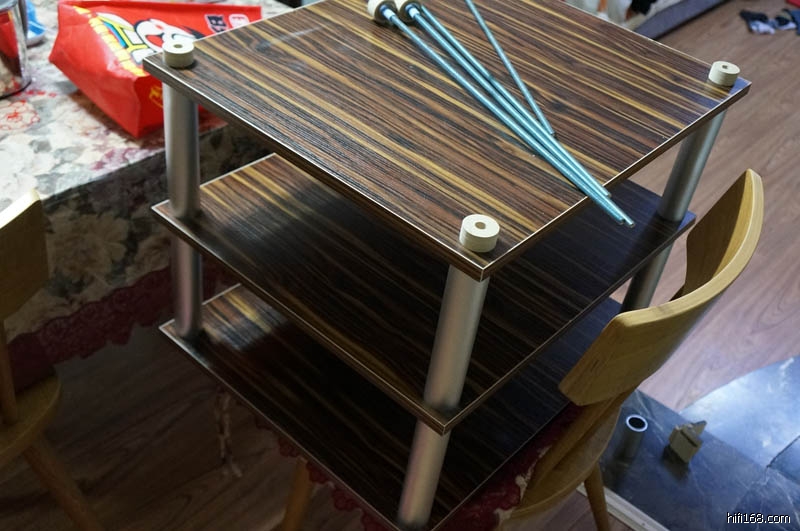

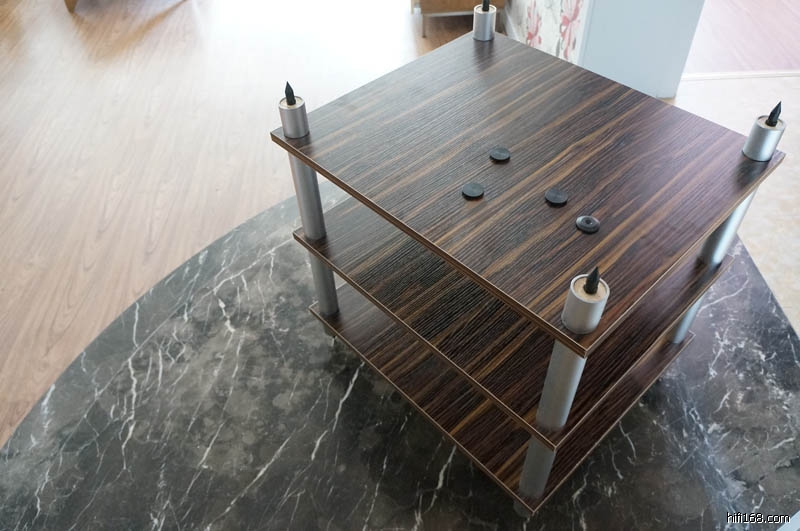

     这个结构是由6061 铝管、桐木塞子、18mm多层板和铁质脚钉组成，他们之间构成了传导-阻尼-传导的常规避震结构。阻尼材料依然选择碳化硅。这些材料决定了这个架子的整体音色走向，背静变得宁静是成功的显著标志之一，因为只有静了，其他的东西才会出来。这是硬件指标，顺便让我的3K元国产木架完美下岗，因为这俩个就像是两个档次完全不同的cd机。架子本身是一种细腻宁静的走向，加上自制的避震板后，宁静度提高的更多，3D感更强烈。对于避震道具来说，我更喜欢用平面的吸音结构，因为它的声底走向是平衡中推进细节才能使声音自然变得好听。具体可以再次参考symposium的文章http://www.symposiumusa.com/technology.shtml，这毕竟还是diy，米人直接跳过去选HRS、原装symposium和creaktiv，它们的产品研发更科学，测试也足够严谨。
最后编辑zui 最后编辑于 2014-04-21 14:47:00
分享 转发
TOP
zui
头像

  • 论坛博士
  • 432
  • 432
  • 2008-08-14
2#
t T
发表于 2014-04-21 14:49 |只看楼主

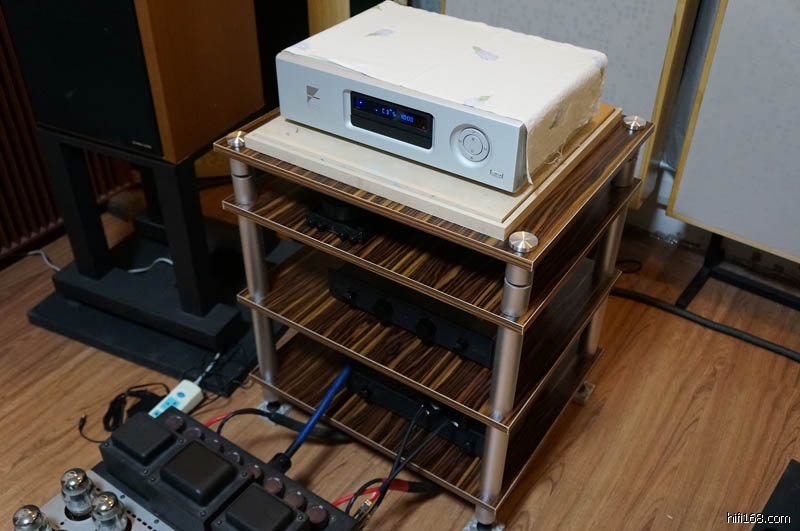

另外一些图
TOP
600122
头像

  • 论坛博士后
  • 1525
  • 2579
  • 2008-04-25
3#
t T
发表于 2014-04-21 15:02 |只看该用户

好。支持支持，等待楼主出产品要个试试
TOP
zy2017
头像

zy2017

  • 论坛博士后
  • 19720110
  • 598
  • 798
  • 2005-10-19
4#
t T
发表于 2014-04-21 15:06 |只看该用户

从下至上前三层都是直接用“18mm多层板”吗？不是用中间带阻尼层的板材？
TOP
方江
头像

  • 论坛博士后
  • 673
  • 1898
  • 2013-12-24
5#
t T
发表于 2014-04-21 15:11 |只看该用户

佩服佩服，自己动手！
TOP
閑雲孤鶴
头像

  • 论坛博士后
  • 1347
  • 1562
  • 2007-11-28
6#
t T
发表于 2014-04-21 16:53 |只看该用户

请教一下楼主，声音速度在什么介质里会达到4000-6000m/s？依稀记得老师讲过只有真空状态下才有330m/s。。。
敬畏規則，尊重對手，善待他人，禮遇客戶！
TOP
zui
头像

  • 论坛博士
  • 432
  • 432
  • 2008-08-14
7#
t T
发表于 2014-04-21 17:06 |只看楼主

原帖由 閑雲孤鶴 于 2014-4-21 16:53:00 发表
请教一下楼主，声音速度在什么介质里会达到4000-6000m/s？依稀记得老师讲过只有真空状态下才有330m/s。。。
铝和不锈钢，声音在常温空气中传播速度344，我经常带这个值
TOP
欢欢乐乐
头像

  • 论坛博士后
  • 574
  • 733
  • 2011-05-18
8#
t T
发表于 2014-04-21 18:34 |只看该用户

真空状态不能传导声波。金属材质传播速度较快。
TOP
haohao1848
头像

  • 论坛发烧友
  • 20
  • 25
  • 2013-06-09
9#
t T
发表于 2014-04-21 20:33 |只看该用户

厉害！赞！
TOP
guoki8
头像

guoki8

  • 论坛博士后
  • 19720110
  • 3198
  • 3495
  • 2006-02-19
10#
t T
发表于 2014-04-21 20:40 |只看该用户

结构不错。。。。
