300B845胆机摩机直播（中期验收意见P33） [复制链接]

摩机需要准备的材料、工具不说了，需要注意的是：
1、烙铁要60W，控温的那种不行，烫不开。

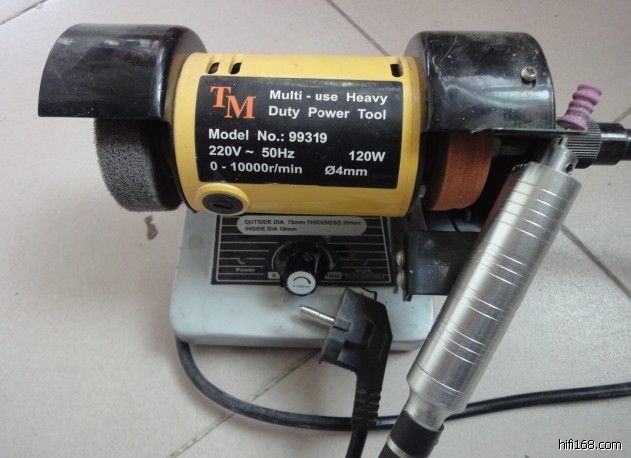

2、需要准备图示中的（或类似的）打磨工具，原因见下图2。


2012/3/27 11:58:13


2012/3/27 12:22:54

此处电容取出也是比较难，需要把电容的螺丝拧上，用钳子夹上，一个人压着功放和把机壳向外拉，另一个人向外拔电容。


2012/3/27 12:22:54

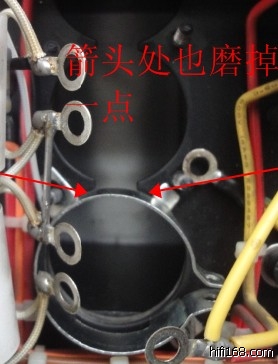

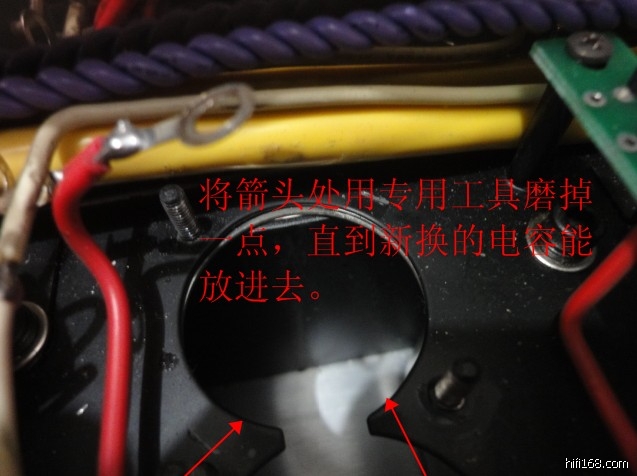

不打磨，新换的电容会放不进去。

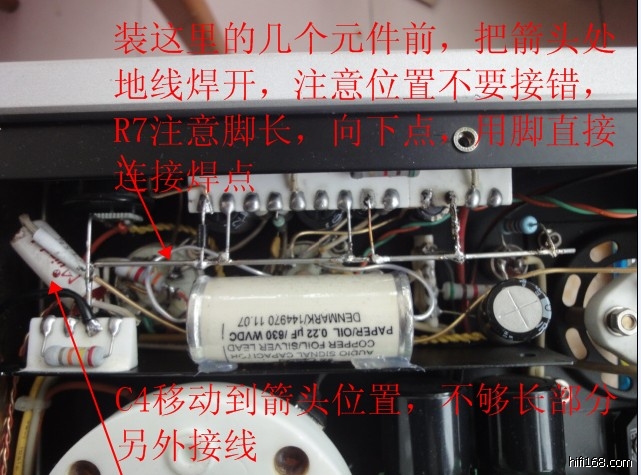

焊开R7，里面勾的线可能掉，要注意上面的焊点端一定要接地。



其它部位焊接难度不大，不再赘述。

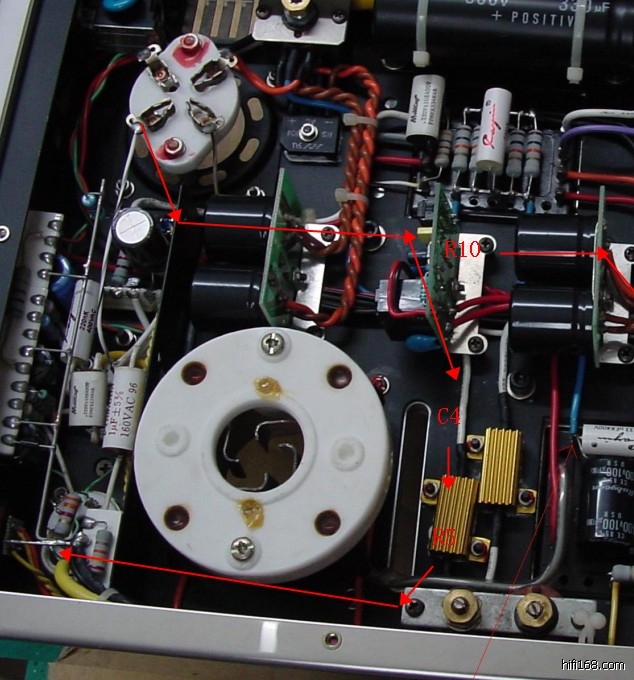

方案尚有部分未完成，待完成后做个总图。

想起来很简单，以为2小时就能把双后级换的元件都弄完，结果是弄了15小时都还有一部分未动。

存资料
R2=2.2K
R3=3.3K
R4=150K
R5=24K+100K串联
R8=5.1K
R9=470K
R10=25W6.8K
R11=200K
R12=1K
R15=16=1K
R17=5.1K
R18=27K
R19=R20=470K
300B牛旁电阻4.7K
灯丝牛旁电阻100K
灯丝牛旁电阻47K
二极管耐压1000V
C1=450V22UF
C5=450V22UF
C22=500V20UF

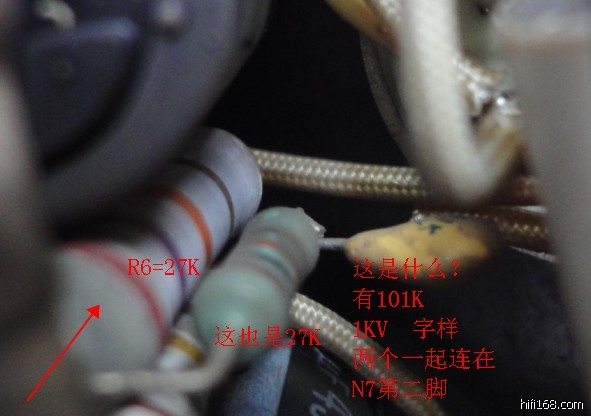

R6(27K，旁边并了个27K小点的金属膜电阻和一个云母电容)
云母电容？？？
地线，含地线-信号线端子-L7端的地线，300B-300B牛-845-845牛连接线

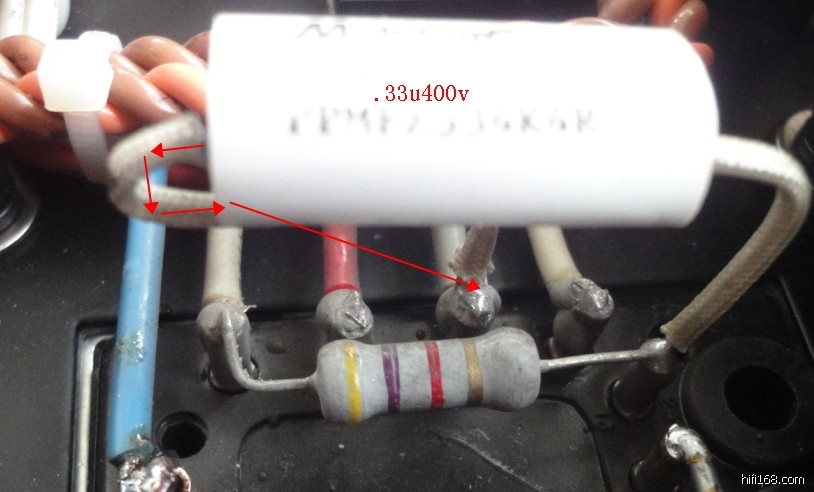

300B牛旁电容.33u400V
灯丝牛旁电容100V100u
C8=0.33u600V

能不能将


优化为

黄色的是什么？谢谢！
左边在箭头处附近连一起，右边R6连N7第二脚，这个小点的27K电阻连在黄色的片片上，然后连N7第二脚。

黄色的看样子像瓷片电容.

101=100pf电容，主要防高频自激，可用银云母代500v以上就够了。

现在只差5个东西不知道做什么用的了。

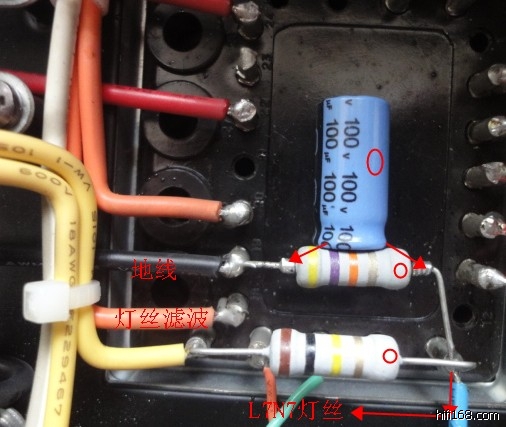

上下两个图中标圆圈的电容、电阻。
按顺序分别为0.33u400v、4.7K、100u100v、47K、100K

看了一下，胡乱说几句，希望不要生气：楼主这样摸机真是有钱没地方花，首先要明白你磨机的目的，比如是速度，高音，低音，动态。。。。。。对症下药，另外，你换线不但没提升，搞不好还引来澡音
正确的来说，你应该一分不花地：依照口味调整工作点（静态电流大声音粗，小声音细），如果达不到效果，则可改变工作点，再不行还可改变电路，最后才是换高级零件。。。

原帖由 d2700172 于 2012-3-31 17:24:00 发表 看了一下，胡乱说几句，希望不要生气：楼主这样摸机真是有钱没地方花，首先要明白你磨机的目的，比如是速度，高音，低音，动态。。。。。。对症下药，另外，你换线不但没提升，搞不好还引来澡音 正确的来说，你应该一分不花地：依照口味调整工作点（静态电流大声音粗，小声音细），如果达不到效果，则可改变工作点，再不行还可改变电路，最后才是换高级零件。。。

谢谢提醒！有这么多朋友帮忙，应该可以成功。
