楼主:TGLEEAUDIO

浅谈音响供电（常见电源处理器图片从36页开始，介绍随后） [复制链接]

ningjy12
头像

晓宁

  • 论坛博士后
  • 1978-9-26
  • 2055
  • 3777
  • 2009-08-05
61#
t T
发表于 2011-12-14 08:43 |只看该用户

原帖由 TGLEEAUDIO 于 2011-12-13 23:20:00 发表
ningjy12 兄好！
解决高频干扰和相互串扰最彻底的办法是隔离。

有什么具体可实施的办法么？是地线隔离还是用隔离变压器？
树莓派 Volumio, modified, Leehee Decoder 9038pro, modified.
CD Emmlabs SACD CDSA
Pre-amplifier, Classic 877, modified
Power Amplifier, 956, modified
Speaker, Dynaudio Contour S5.4
TOP
celi
头像

  • 论坛学士
  • 167
  • 172
  • 2008-06-24
62#
t T
发表于 2011-12-14 09:02 |只看该用户

楼主好，家里的实际情况想咨询一下，我家的电箱我看了看，分了几路空开，分别是2路插座，1路灯，1路空调，1路厨房，2路插座的是分别管含客厅的2个房间，我的音响设备放在客厅，这样看来，基本和专线也没什么区别，只是线细了些，是2.5的，但是换线可能比较麻烦了，这样的情况还有必要再上专线吗？另外家里的电压还算稳定，基本保持在232左右，有些人向我介绍说，市电比较“脏”，直流啦，高频啦都有干扰，我想，这东西专线也不能解决吧，是不是要上电源处理器之类的东西，谢谢指教。
TOP
天天升级
头像

  • 论坛博士
  • 257
  • 257
  • 2009-10-25
63#
t T
发表于 2011-12-14 09:27 |只看该用户

5，多路专线意义不大，可单路专线到听音室后再隔离分配，投资基本相当，效果更好、更灵活、更方便。

请教楼主有什么具体方案？
TOP
TGLEEAUDIO
头像

  • 论坛博士后
  • 1972-8-18
  • 1102
  • 1130
  • 2011-09-04
64#
t T
发表于 2011-12-14 09:55 |只看楼主

回复 61# ningjy12 的帖子

是隔离变压器，下面的帖子将会详细介绍。
人生得意须尽欢，莫使金樽空对月。
天生我材必有用，千金散尽还复来。
TOP
ssk1981
头像

  • 论坛博士后
  • 982
  • 2160
  • 2011-01-05
65#
t T
发表于 2011-12-14 10:02 |只看该用户

我也想知道如果是高层住宅，公用地线的话，有什么好的方案可以参考，感谢楼主。
杭州，仅以你消逝一面足矣荣耀我一生！
        Q：4526326
TOP
TGLEEAUDIO
头像

  • 论坛博士后
  • 1972-8-18
  • 1102
  • 1130
  • 2011-09-04
66#
t T
发表于 2011-12-14 10:12 |只看楼主

回复 62# celi 的帖子

兄说的情况可以代表大多数人的实际情况。
装修好的房间再从新布线确实不太容易。
拉专线是锦上添花的工作，但本身所能解决问题的局限性比较强，有条件的可以努力去追求完美，无条件的也无需耿耿于怀。
之前说过，专线可以解决部分干扰和提升供电能力（减少线路动态压降），但对直流成分、比较严重的干扰、电压误差、波形失真等是没有能力处理的，这些问题需要专用处理器进行处理。
至于如何处理后面的帖子将会详细介绍，请继续关注。
人生得意须尽欢，莫使金樽空对月。
天生我材必有用，千金散尽还复来。
TOP
冬东1
头像

  • 论坛博士后
  • 926
  • 1293
  • 2009-03-26
67#
t T
发表于 2011-12-14 10:37 |只看该用户

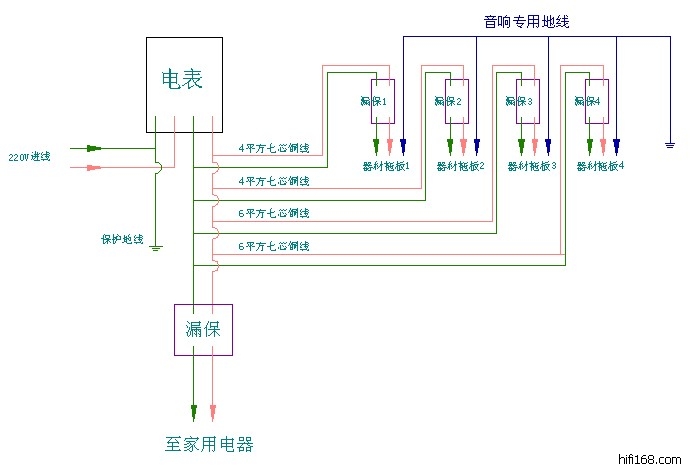

我的供电方案如图：
请教大烧们两个问题：
1、有没有必要每组线都要装一个漏保或空开？每组线装单独漏保对音质提升有多大？
2、如果装漏保或空气开关各组线需要多少A？

jpg(2011/12/14 10:56:15 上传)


最后编辑冬东1 最后编辑于 2011-12-14 10:56:15
TOP
TGLEEAUDIO
头像

  • 论坛博士后
  • 1972-8-18
  • 1102
  • 1130
  • 2011-09-04
68#
t T
发表于 2011-12-14 10:38 |只看楼主

回复 63# 天天升级 的帖子

图示为30平米内中、小音响系统供电方案（1）
如果听音室面积加大，则需增大功放隔离变压电源的容量（可选5000W-7500W，如双功放也可选择2台3000W隔离电源)
但输入端必须有相位校正，否则大功率低内阻的隔离变压器容易出现磁饱和而出现振动、异常噪音、发热、效率降低等问题。
隔离变压器要选择多重屏蔽的精密隔离变压器，市面上常见的二手隔离变压器其实是工业上用以隔离直流的，对高频干扰抑制能力很差，而且内阻也很大，效率偏低，负面作用明显。
隔离变压器可以选择多种输出电压的，比如100V（日本）-120V（美国)-220V（中国）-230V（欧洲），适应全球器材。

jpg(2011/12/14 10:38:06 上传)


最后编辑TGLEEAUDIO 最后编辑于 2011-12-14 11:00:14
人生得意须尽欢，莫使金樽空对月。
天生我材必有用，千金散尽还复来。
TOP
TGLEEAUDIO
头像

  • 论坛博士后
  • 1972-8-18
  • 1102
  • 1130
  • 2011-09-04
69#
t T
发表于 2011-12-14 10:45 |只看楼主

回复 65# ssk1981 的帖子

加装精密隔离电源就可达到要求。
人生得意须尽欢，莫使金樽空对月。
天生我材必有用，千金散尽还复来。
TOP
ningjy12
头像

晓宁

  • 论坛博士后
  • 1978-9-26
  • 2055
  • 3777
  • 2009-08-05
70#
t T
发表于 2011-12-14 10:53 |只看该用户

原帖由 TGLEEAUDIO 于 2011-12-14 10:38:00 发表
图示为音响系统供电方案（1）

这个是放在空开前面么？还是后面更靠近器材好一些？
树莓派 Volumio, modified, Leehee Decoder 9038pro, modified.
CD Emmlabs SACD CDSA
Pre-amplifier, Classic 877, modified
Power Amplifier, 956, modified
Speaker, Dynaudio Contour S5.4
TOP
celi
头像

  • 论坛学士
  • 167
  • 172
  • 2008-06-24
71#
t T
发表于 2011-12-14 11:01 |只看该用户

感谢楼主，我考虑考虑上个电处。。。。。
TOP
TGLEEAUDIO
头像

  • 论坛博士后
  • 1972-8-18
  • 1102
  • 1130
  • 2011-09-04
72#
t T
发表于 2011-12-14 11:04 |只看楼主

回复 70# ningjy12 的帖子

靠近器材比较好，可以减少地线误差。
人生得意须尽欢，莫使金樽空对月。
天生我材必有用，千金散尽还复来。
TOP
TGLEEAUDIO
头像

  • 论坛博士后
  • 1972-8-18
  • 1102
  • 1130
  • 2011-09-04
73#
t T
发表于 2011-12-14 11:11 |只看楼主

回复 67# 冬东1 的帖子

每组单独加漏电保护器最大好处是相当于每组都加了单独LC滤波器，可以减少一些相互串扰。
至于改善有多大并不好说，不可预见因数太多，不过不要期望有太大正面改善。
个人感觉中、小系统20A足够，大型系统可以适当加大。
人生得意须尽欢，莫使金樽空对月。
天生我材必有用，千金散尽还复来。
TOP
TGLEEAUDIO
头像

  • 论坛博士后
  • 1972-8-18
  • 1102
  • 1130
  • 2011-09-04
74#
t T
发表于 2011-12-14 11:19 |只看楼主

回复 71# celi 的帖子

音响布线、更换电源线、避震等都属于外围或基础工作，可在小范围内改善音质，但不会引起质的变化。
要起到质的变化，还必须在此基础上添置合适的电源处理设备。
人生得意须尽欢，莫使金樽空对月。
天生我材必有用，千金散尽还复来。
TOP
音乐之都
头像

音乐之都

  • 论坛学士
  • 112
  • 112
  • 2010-09-07
75#
t T
发表于 2011-12-14 11:47 |只看该用户

当日我就关于电源深入浅出的说到重点了,并未见有多少内技过招~
自然之声。。。。。。
TOP
TGLEEAUDIO
头像

  • 论坛博士后
  • 1972-8-18
  • 1102
  • 1130
  • 2011-09-04
76#
t T
发表于 2011-12-14 11:57 |只看楼主

回复 75# 音乐之都 的帖子

音乐之都 兄在哪个帖子里说的什么问题我没看到啊，能否复制过来一起探讨一下？
最后编辑TGLEEAUDIO 最后编辑于 2011-12-14 12:01:51
人生得意须尽欢，莫使金樽空对月。
天生我材必有用，千金散尽还复来。
TOP
小宝贝
头像

  • 论坛发烧友
  • 21
  • 21
  • 2011-08-12
77#
t T
发表于 2011-12-14 12:14 |只看该用户

原帖由 TGLEEAUDIO 于 2011-12-14 11:19:00 发表
音响布线、更换电源线、避震等都属于外围或基础工作，可在小范围内改善音质，但不会引起质的变化。
要起到质的变化，还必须在此基础上添置合适的电源处理设备。

在市面上，那一间品牌搞电源比较专业的。
TOP
天天升级
头像

  • 论坛博士
  • 257
  • 257
  • 2009-10-25
78#
t T
发表于 2011-12-14 13:14 |只看该用户

原帖由 TGLEEAUDIO 于 2011-12-14 10:38:00 发表
图示为30平米内中、小音响系统供电方案（1）
如果听音室面积加大，则需增大功放隔离变压电源的容量（可选5000W-7500W，如双功放也可选择2台3000W隔离电源)
但输入端必须有相位校正，否则大功率低内阻的隔离变压器容易出现磁饱和而出现振动、异常噪音、发热、效率降低等问题。
隔离变压器要选择多重屏蔽的精密隔离变压器，市面上常见的二手隔离变压器其实是工业上用以隔离直流的，对高频干扰抑制能力


隔离牛的成本应该比专线高吧？
TOP
喜爱古典音乐
头像

  • 论坛博士后
  • 840
  • 840
  • 2011-03-23
79#
t T
发表于 2011-12-14 15:05 |只看该用户

漏保与空开那个音质更好呢？2P的空开是否与漏保一样可以将火线与零线都接上？
TOP
TGLEEAUDIO
头像

  • 论坛博士后
  • 1972-8-18
  • 1102
  • 1130
  • 2011-09-04
80#
t T
发表于 2011-12-15 00:04 |只看楼主

回复 78# 天天升级 的帖子

一般等级的隔离电源也就是几千元。
人生得意须尽欢，莫使金樽空对月。
天生我材必有用，千金散尽还复来。
TOP
