fallingforyou - 2023/9/5 10:33:01

继续。
拆下两只松下22uF退耦电容：

艾华重新出山。
与松下参数相同，大小也一样。

安装：

[attachi
fallingforyou 发表于 2023/8/18 10:48:58

继续，再发一个重要的调校环节吧。因直接与上次退耦电容相关。
上次将两只松下22uF退耦电容换下、换上艾华之后，由于性能强劲，令前级屏压供电提升了二十伏左右，一起飚到近200V。相应工作点（负压、屏流等）亦有相应提升。因此需要相应的调整，降低一些。

780900

原先的工作点，退耦之前使用的的1K。

这次要降压20V左右，预估需要在20K~50K进行调试、选择。

780889

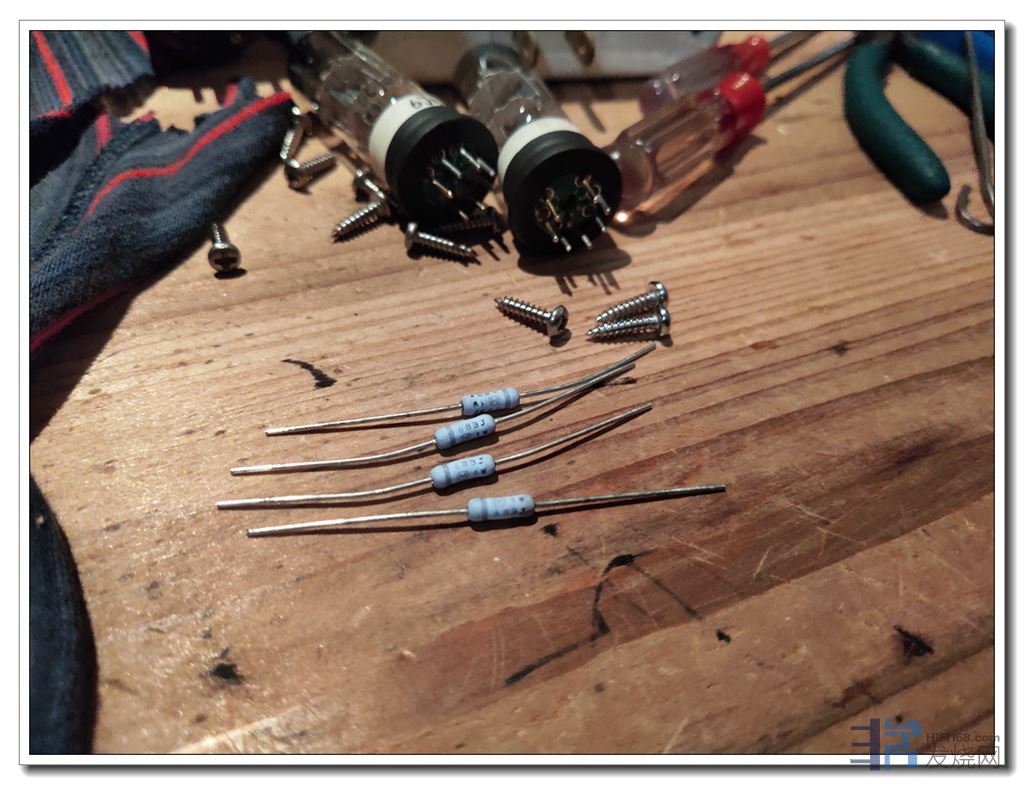

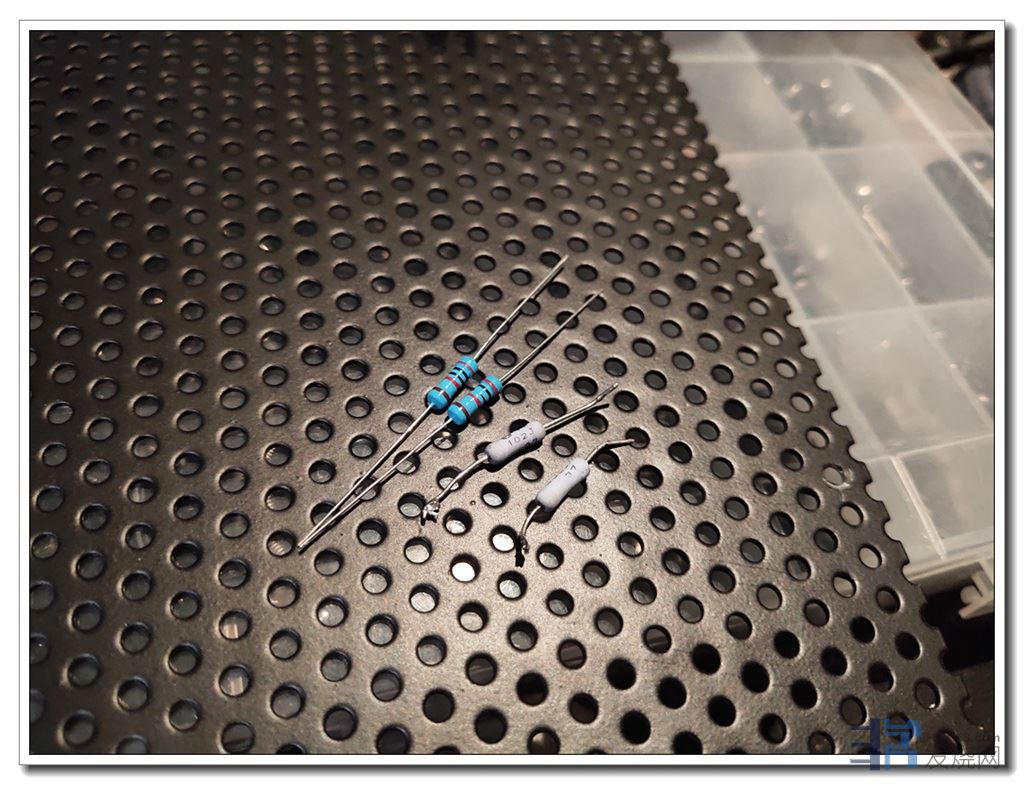

分别测试了20K、33K、47K等几个方案。分别对比了工作点及声音变化。

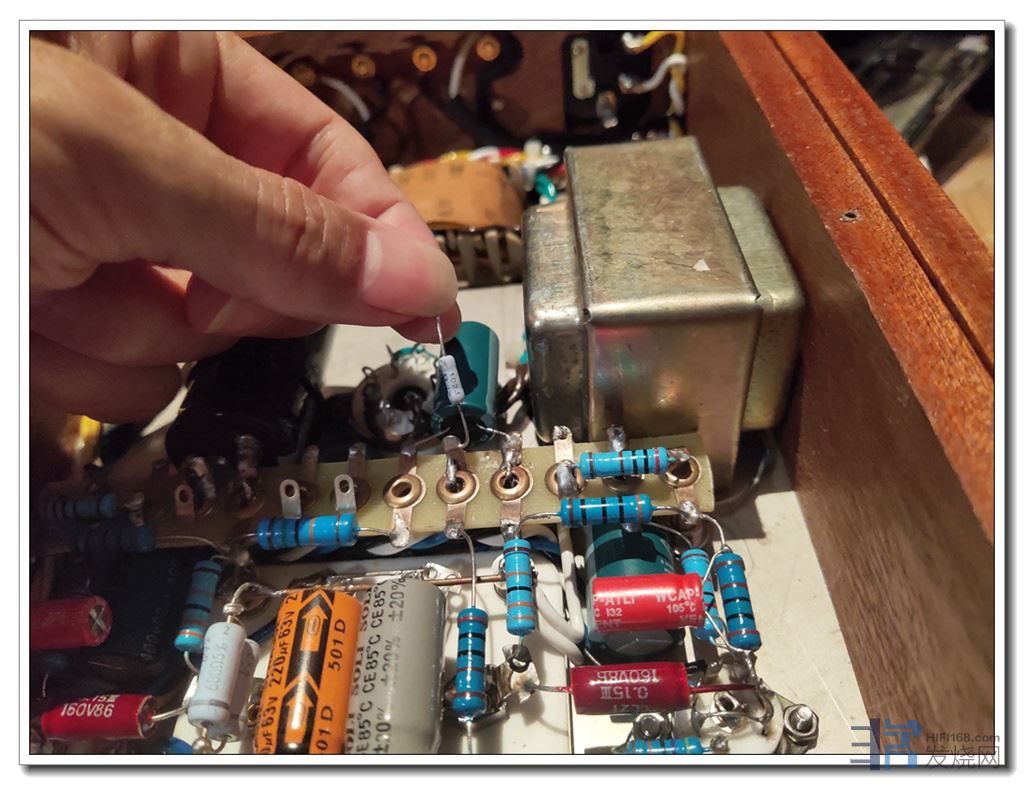

最终34K最为合适。使用两只68K并联。这样就能于市电在供电局考核允许的波动区间内，令机器能工作于最好的线性区。如果超过这个范围，我就不管了--因为这个时候，你应该打供电局热线投诉，以免长期使用加速你全屋家电的损耗。:D

780892

测试降到177V，达到目的。

再测试一下后级管子左右声音一致性：

780897

左声道252.6V、右声道251.9V，相差只有0.28%，一致性非常好。
由于共阴、共帘栅，这两处不存在差异。因此整个一致性都是比较好的。

.

fallingforyou - 2023/9/5 11:29:05

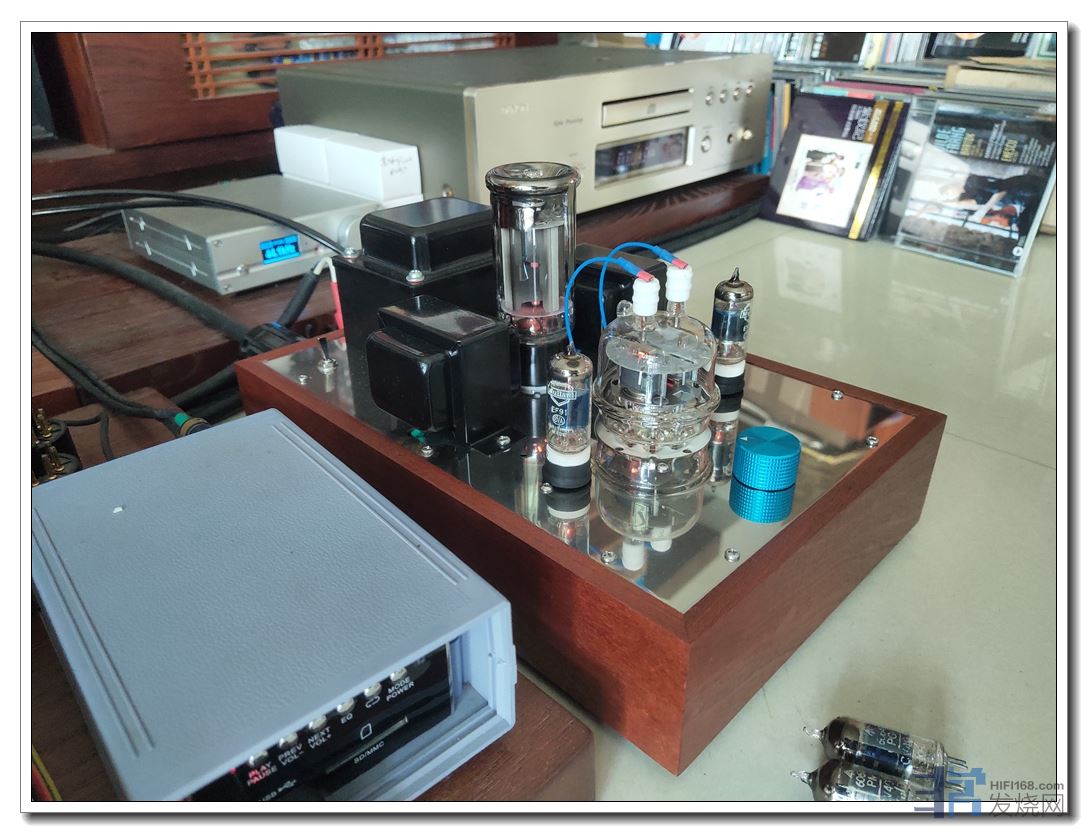

经过这几处关键的调校，外加一些细节的调整，整机制作、调校基本完成。目前已经边煲边听两个多月，基本已经煲开，剩下的就是等朋友回国后搬走了。
按目前环境，基本得新春前后才能回来了，可以继续免费帮他聆听，哈哈。

780903

说起这位朋友，有点感慨。与我一起，同时也是老乐友，二十多年前我们就一起演奏乐器过来的。也是老茶友，与我一样，喜欢过期虫蛀茶、紫砂陶艺。
后来志向不同，他出外发展了。早期还盛情邀请我出去说他那边缺我这样的人，能安排好。我说在这里挺好的，没有这个打算。

不过这几年的经历，他想回来了。我是不意外的，因为早在他出去时，我就大概知道了结果。并于他邀请我出去时，讲过一下。
现在他每次喝到从我这里带过去的茶，就会有一些感触。尤其我之前论坛也发过的、教予乡下阿伯的红茶、绿茶。

送上一首几年前写过的小词，或者适合他这几年的心境：

山风溪水
袅袅炊烟
烟火微薰的巷落
梦里听见有人唱着
一首儿歌在乡下

鸟叫虫呜
蛙声燕语
禾杆余香的阡陌
暖暖乡音热烘面容
何须惹是是非非

至此。请茶。

780905

fallingforyou - 2023/9/8 9:51:19

应乐友兼老茶虫要求，制作一副动态、高频延伸突出些的同轴线材给他。
于是有了这副颜值较高的线材：

780983

这副线材的线基、接头都与前面几副完全不同。

线基是两层镀锡屏蔽（之前的都是一层），线芯规格比较之前的大；接头规格也大一圈，使用的是铜镀金插芯（之前是铜镀镍锌）。

780984

上述是晚上制作时拍摄的，光线反映不出线材的实际外观。

补两张白天的照片，比较接近实物些：

780989

线身材料也有区别，颜色纯白色。

这里可以看到接头的细节，插针（插芯）是铜镀金。整个颜值还是不错的：
780992

这副高颜值同轴线的目的并不是奔着颜值去的，而是针对朋友的需求制作。线基的材料、结构、接头的类型等，都是围绕这个声音需求而定的。
具体到声音表现上，就是高频比较明亮、速度比较快速、线条感较好、细节比较丰富；总体而言，声音是比较活跃、爽快的，动态表现突出、令人精神一振的感觉。

但是，“针无两头利”，它的中频厚暖度也会比之前的线材降低一些。不过在中性、平稳的系统中，这副线总体是相对中正的，各方面也相对平衡。只是之前的两副线有所偏向，对比之下是这种差别。

780990

这位朋友早年也是动手派，制作过胆机及线材。但这十来年懒得动手了，他的原话是“你都做出这样的来了，我还做个毛？乐得做享其成”。
虽然他也制作过线材，但他早期同样不相信同轴线能影响声音表现。他只相信电源、信号、音箱线会影响声音（可能他之前较少关注转盘环节，使用合并CD机输出的多）。直到来我这里试听对比。现在轮到他的一些朋友，不相信他讲的话了。

由于便宜，他就在这次新折腾出来的一堆同轴线里挑了两副声音风格刚好是两个类型的：一款是之前讲过的灰色的（宽松、厚暖）；另一款就是这款（动态、延伸）。他试听的评价是：灰色是英国声、白色是德国声，刚好搭配他的胆、石两套不同系统。:)

先到此。请茶。

780991

老浦东 - 2023/9/8 20:21:02

顶一下蛋鸡大烧！！！:D:D:D

fallingforyou - 2023/9/11 17:41:52

顶一下蛋鸡大烧！！！:D:D:D
老浦东发表于 2023/9/8 20:21:02

浦东大虾见笑！都是废品站垃圾堆捡来嘀东东！:P

老浦东 - 2023/9/11 19:58:34

焊机派的乐趣无穷。

烙铁戳几戳，声音变无穷。

每天如调新妇，爽死人也。

fallingforyou - 2023/9/12 8:41:58

焊机派的乐趣无穷。

烙铁戳几戳，声音变无穷。

每天如调新妇，爽死人也。
老浦东发表于 2023/9/11 19:58:34

浦东大虾一语中的一针见血一枪中洞！:P

fallingforyou - 2023/9/12 15:58:04

DIY胆机，除了刚才浦东大虾提到的“动动烙铁”能享受夜夜换新娘乐趣外，还有很多方法能享受到这个乐趣！比如：换管:D

前段时间完成一个浩大工程：试听、对比手头的一堆EF91电子管。
不敢独享，发几张图片上来分享浦东大虾口中这种“夜夜换新娘"乐趣:P

先上穿衣照，以及脱衣全果照，嘿嘿

781180

fallingforyou - 2023/9/12 16:27:28

手头不同厂商的EF91有十几款。不过看内部结构，有一些是代工的，有一些是选管公司贴牌产品。实际上就是6、7个厂商的产品。
鉴于此，选取了RCA、宝马、大盾及军方定制的几款产品进行对比。这几个厂商代表性的几款管子各有特色。

而有的同一厂商但里面结构、材料有同的同型产品，声音表现也是有区别的。比如大盾的银屏与蓝屏，声音就不同。而蓝屏之中，方环与圆环声音又不同。蓝屏方环的价格是最贵的。

另外，还有一些是同一厂商为军方制作的特殊同型管（有的引脚相同，有的不同），声音也是有区别的。
781183

老浦东 - 2023/9/12 19:03:45

手头不同厂商的EF91有十几款。不过看内部结构，有一些是代工的，有一些是选管公司贴牌产品。实际上就是6、7个厂商的产品。
鉴于此，选取了RCA、宝马、大盾及军方定制的几款产品进行对比。这几个厂商代表性的几款管子各有特色。

[font=Tahoma, &quo
fallingforyou 发表于 2023/9/12 16:27:28

夜夜选妃，乐在其中！！！

fallingforyou - 2023/9/13 9:27:03

既然说到声音区别，就讲几句各自的特点吧。
注：这十几款EF91，均作三极管接法使用。

总体而言，这几款管子中，宝马型号为EF91那款银屏版本的比较偏中频，声音比较厚些。但整个声音的线条感、清晰度相对模糊些。高频也比较暗些。
估计这也就是音响圈所讲的所谓的“英国声”。有一些烧友，也喜欢这样的声音风格。

781233

fallingforyou - 2023/9/13 9:34:25

RCA灰屏型号为6AM6（EF91同型管，只是不同国家或地域命名规则不同，包括本项目上镜的CV138、2000、4002、4014及其他型号也一样同型管）。
6AM6声音比较比较清晰，偏速度及线条感多一些，音响性是不错的。但乐感略有欠缺。

781234

宝马那款灰屏型号为CV138的，经研究、对比，无论结构还是声音，均与RCA灰屏基本一致，估计是RCA代工的。
声音风格也是偏清晰、速度，音响性不错，乐感略有妥协。

781236

fallingforyou - 2023/9/13 9:44:39

大盾两款蓝屏，声音比较饱满，真实度、平衡度比较好，乐感也不错。
相对之下，圆环的比方环内敛些，低频的量感突出些；方环则为EF91的军用版本，鸡爪标，型号CV4014，线条感、高频清晰度及整个细节，稍丰富些。

两款声底基本一致，整个声音富有弹性，比较有活力，听感也都挺好的。

781240

fallingforyou - 2023/9/13 10:16:45

军用定制的两款CV4002、CV2000(看资料为宝马代工)，因都是特殊用途，引脚均与常规管子不同；结构亦有差异。
其中4002为软脚引线，2000则于硬脚上加焊了不锈钢条及PCB底座。均需进行处理、制作转换座使用。尤其后者，更难处理一些。

781243

声音上，CV2000与蓝屏大盾方环接近，高频细节比大盾略多一点点，显得稍微清晰一些；整体声音中性、真实，平衡度不度，比较全面。
CV4002则比较偏向清晰度，线条感很好，但声音相对稍偏音响性一些。不过总体平衡度也不错。

在三极管接法之下，CV2000与蓝屏大盾方环的声音表现，也是这十来几款之中最为接近纯三极管声音的。

781247

几款有代表性的EF91及声音特点先讲到这里（注：均为三极管接法），有空再补充下其他品牌的同型管子。

请茶。

781248

老浦东 - 2023/9/14 18:46:44

顶老法师讲经！！！:D:D:D

fallingforyou - 2023/9/15 8:21:04

顶老法师讲经！！！:D:D:D
老浦东发表于 2023/9/14 18:46:44

嘿嘿

fallingforyou - 2023/9/15 10:12:07

请浦东大虾用茶！
早起一泡，晚上再一炮！:P

781357

du_du - 2023/9/16 1:43:12

今天不经意看了此贴，ef91我有gec的

yiping01 - 2023/9/16 19:29:52

好多厂机的管子工作电压都调不准的，所以玩胆机，真的还是需要有一定的电子技术基础

fallingforyou - 2023/9/18 15:22:08

今天不经意看了此贴，ef91我有gec的
du_du 发表于 2023/9/16 1:43:12

GEC是英国电子管老厂、大厂，旗下品牌好几个（比如大家熟知的马可尼、欧斯朗、金狮等等）、产品众多，有一些厂商也找它代工。我手头的一些CV型号英国军用电子管，也是GEC代工的。
GEC的EF91，也分银屏及蓝屏的，不知你手上的是哪种。

fallingforyou - 2023/9/18 15:24:20

好多厂机的管子工作电压都调不准的，所以玩胆机，真的还是需要有一定的电子技术基础
yiping01 发表于 2023/9/16 19:29:52

正常了，毕竟厂商是要赚钱的，不是福利社。:D
不少机器，能响、没杂音、没明显故障，基本上就达到出厂要求了。

fallingforyou - 2023/9/18 16:42:54

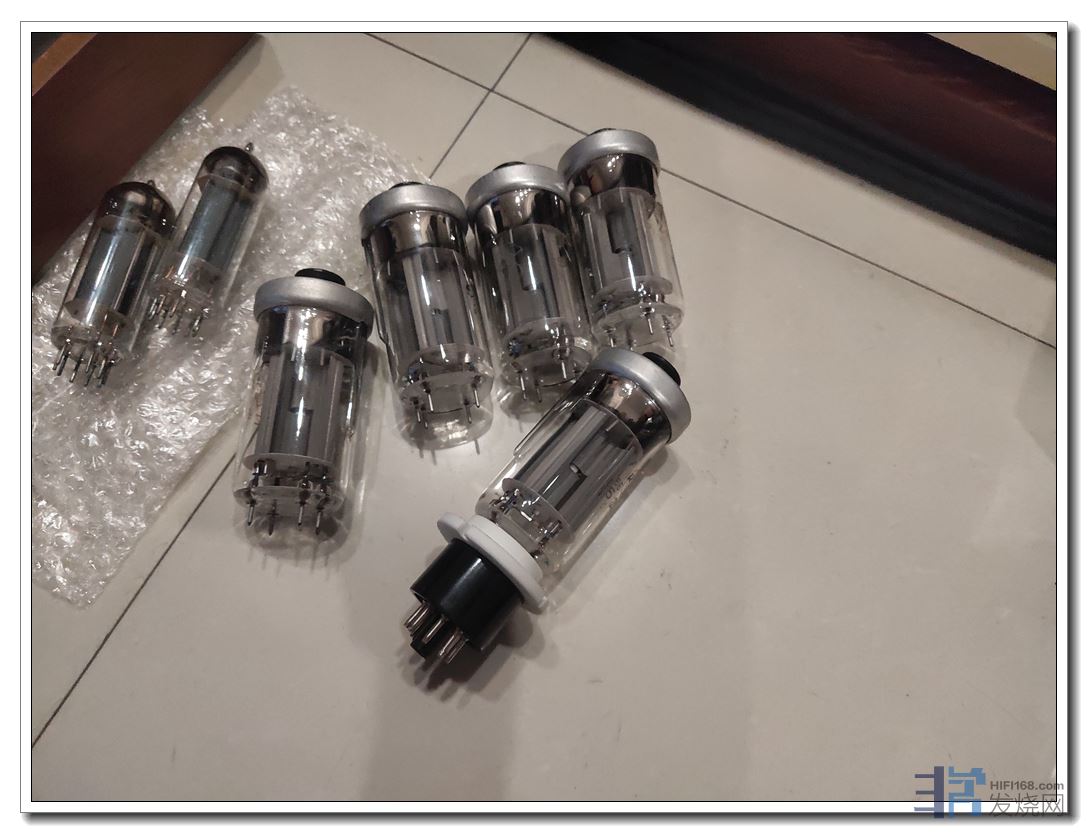

时不时开发一些被遗忘的冷门胆管，择优留用。

先讲讲近期一款冷门整流管--5Z9P。

781543

一款不错的整流管子，国内品牌有北京、北光、永光等。

北光其实就是北京，同厂同结构，牌子不而已。国外一时未发现有同型管子，请大家有知道的提供信息，我集邮购买之。

781547

这管子是特殊引脚（5个不规则引脚），排列类似FU50的不规则大8脚，两者管座直接通用。这种特殊的引脚，也是导致其不受待见的原因之一。
另外管子头上顶着个大铝盖再加个黑色大提扭，卖相也实在有点另类。也是不受待见的原因。

经测试，素质不差，已经制作两款转换座，用上了。
后续再上传转换座制作过程。

老浦东 - 2023/9/18 18:55:31

外形怪会不会声音也跟着怪？？？:D:D:D

fallingforyou - 2023/9/19 8:40:49

外形怪会不会声音也跟着怪？？？:D:D:D
老浦东发表于 2023/9/18 18:55:31

外形越怪越刺激、刺激越大快感越强:P
并且你不觉得它又硬又粗又壮么？:D

781570

fallingforyou - 2023/9/19 9:55:02

外形越怪越刺激、刺激越大快感越强:P
并且你不觉得它又硬又粗又壮么？:D

fallingforyou 发表于 2023/9/19 8:40:49

这棒状物戴了套，还是金属嘀。套上还有个黑色提扭，看着的确比较SM:P
考虑戴套虽然SM，但不够性感，用着也不够爽。于是拆了，无套、直接果奔，爽啊！:D

781580

fallingforyou - 2023/9/19 10:24:43

5Z9P，参数与5Z3P接近。除整流电流190毫安（比5Z3P略低40毫安），灯丝电流、压降等都基本一样。

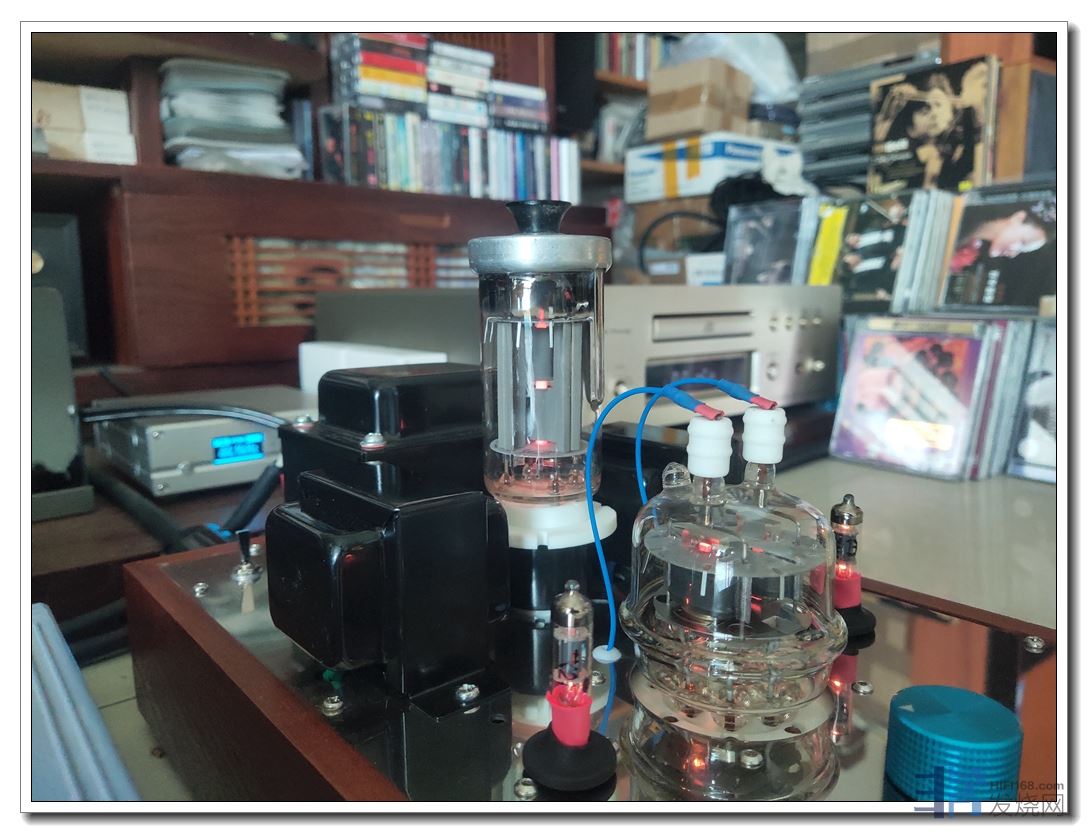

我几款单端胆机用的是5Z4P/5Z2P，电源变压器设计余量比较充足，就给它们制作了两款转换座，直接代换5Z4P，用上了。

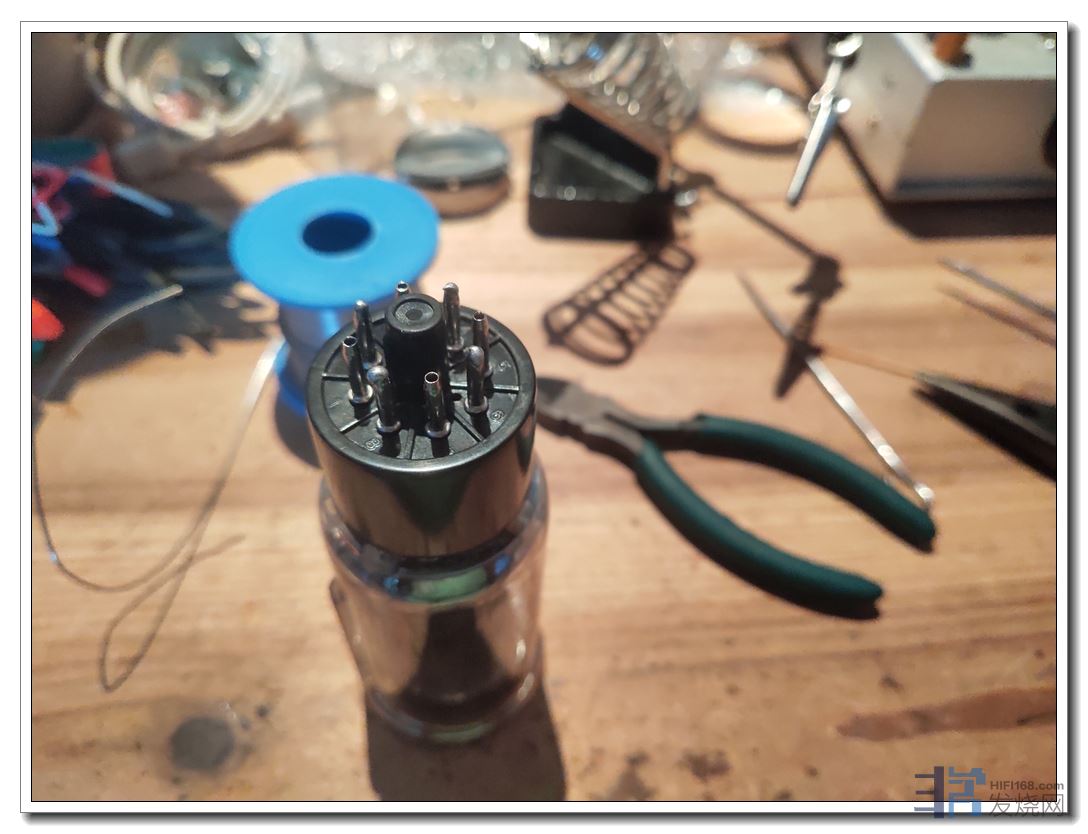

管脚是不规则大8脚（管子实际装配5只引脚，且其中两只内部短接），可直接使用FU50管座。

781595

fallingforyou - 2023/9/19 10:32:32

上传一些5Z9P转换座制作过程图文存档备查。也供大家参考、指正。
前后制作了两款，成品图上述楼层也发过了。第一款是在大8脚管座上直接用铜线加装接头，不需要使用5Z9P陶瓷管座（FU50通用）。
第二款则使用了大8脚管座+陶瓷管座。

先发第一款。
781596

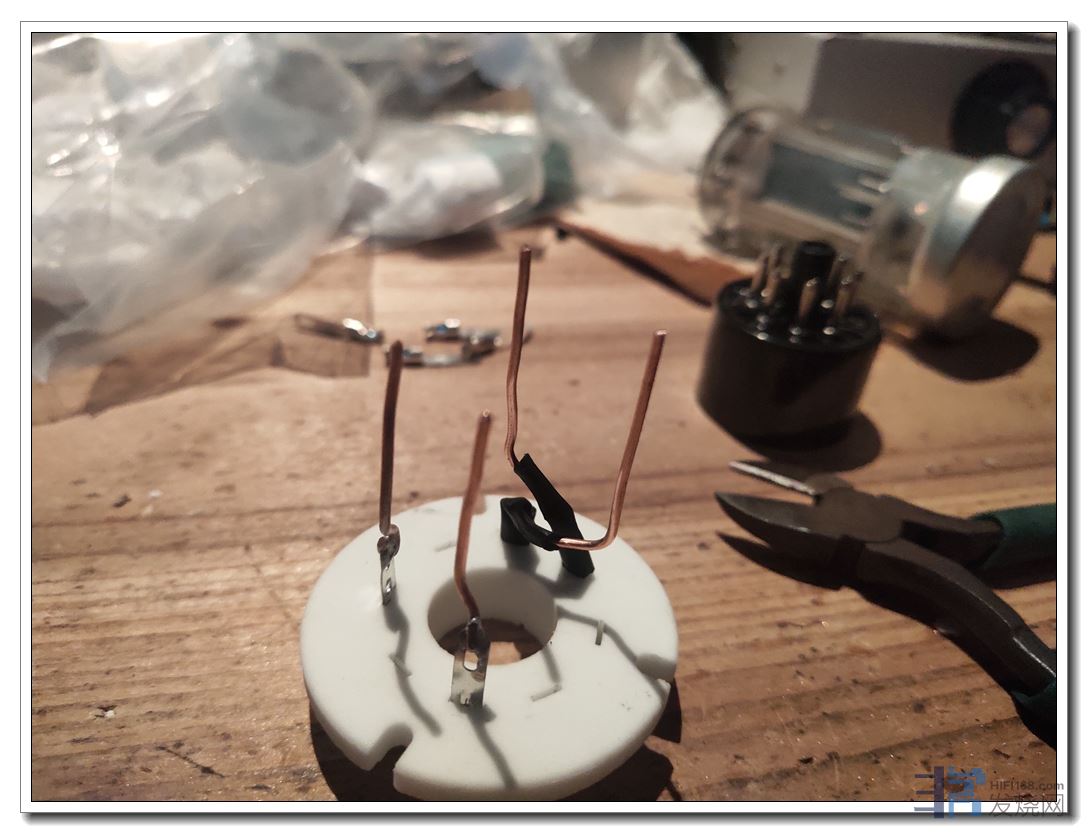

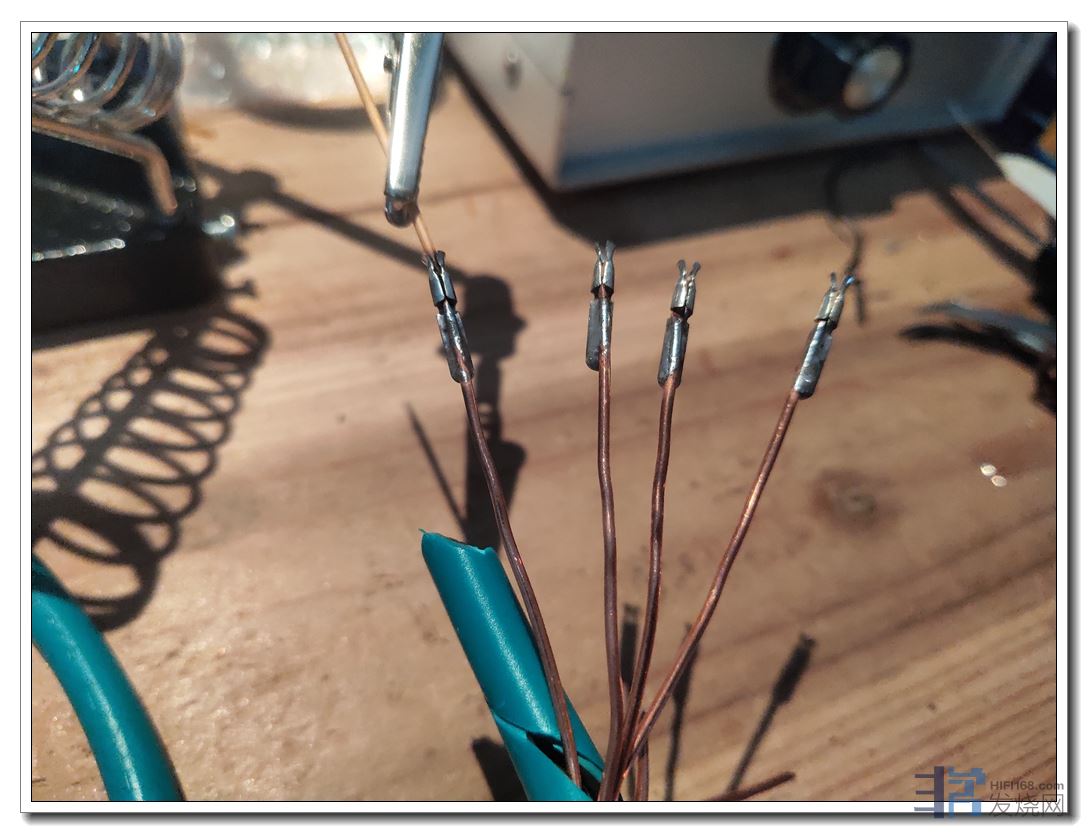

先焊接引脚金属簧片（夹片）。

这几个簧片是从之前6P12P管座上闲置引脚上拆下来的，用1平方单支粗铜线焊上。

781598

搞定。插上管子，整体性不错，毫无违和感。

上机测试。

781603

fallingforyou - 2023/9/19 10:36:37

这管子做工、用料都挺好的，上手挺厚重的感觉。很壮硕。

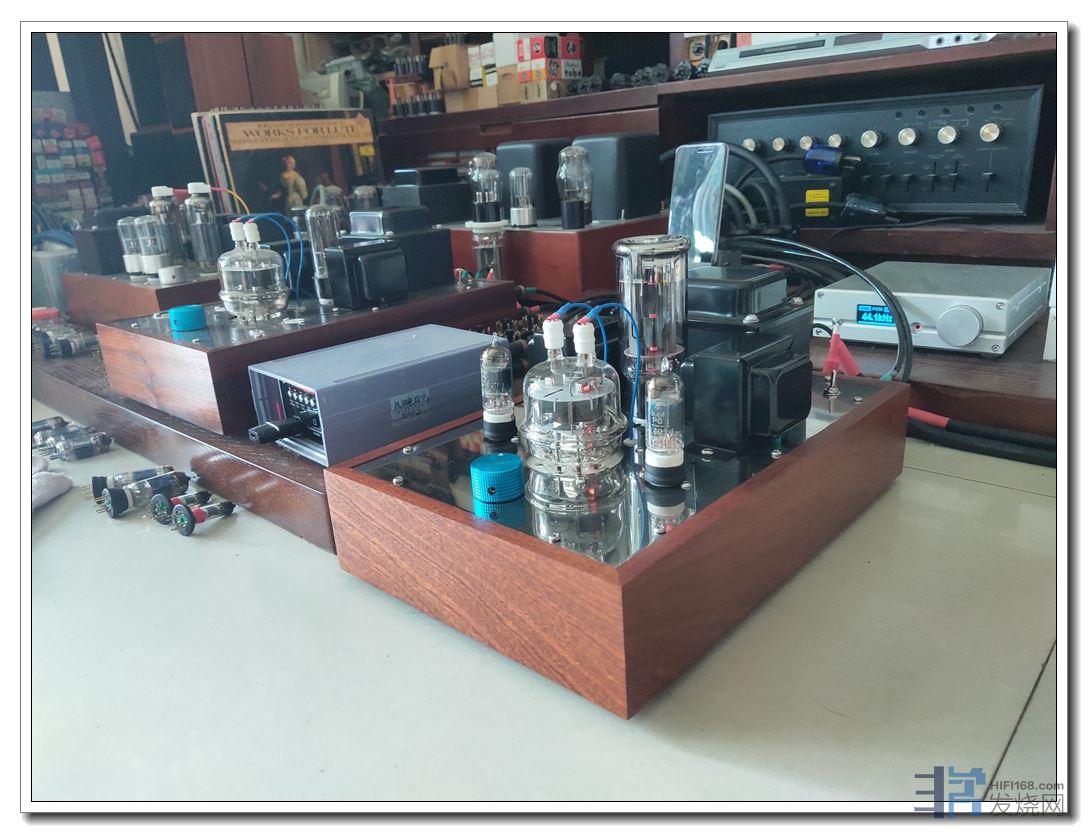

再看看永光，插入及上机效果。
永光、北光我没拆金属罩，保持原汁原味：

781607

老浦东 - 2023/9/19 19:48:51

享受玩脚的乐趣！！！:v::D:v:

fallingforyou - 2023/9/20 8:58:53

继续。
将带陶瓷管座的转换座也发上来。
引脚位置与FU50相同，直接使用FU50陶瓷管座：
781639

FU50是不规则大8脚，因此陶瓷管座也是8个金属夹片；而5Z9P只只需用到4个引脚，能省出来4个金属夹片。
多余的4个金属夹片拔出来，这样就能给之前第一款制作转换座使用。

781640

制作完毕。

第一款结构比较紧凑，节省空间。插上管子后，看着也比较和谐。也能拔插更换管子，但不能太频繁，否则铜线会下沉、移位。不过小钳子整理也容易。这款我专用于搭配固定的管子长期聆听音乐，拔插较少，也不影响。
第二款由于加了陶瓷管座，拔插方便、耐用。我专用用于测试、测试管子。不过陶瓷管座体积、直径较大，比较占地方。
两款各有所长吧。

先到此。请用茶:
