有一种影院发烧友叫电子科大手敲代码,搞定全宅智能的发烧友!继... [复制链接]

1#
一般大宅装修都比较久,17年开始,足足2年!

调试完进入主观测试过,随手录了几段视频,一起放上来!https://v.qq.com/x/page/d0863shvpvn.html


先看一下整体外观,拍照片极不专业,凑合看吧!


奥图码880,激光亮度优势明显!









调试中



空间利用得十分极致,两个机柜,音响系统设备及全宅智能主机全在里面;


智能是各种各样国外买来的板卡,就这样直接固定在了木板上,各种智能控制的协议和结口,是他用了半年时间自己敲出来的;

投影机奥图码880,亮度优势明显:

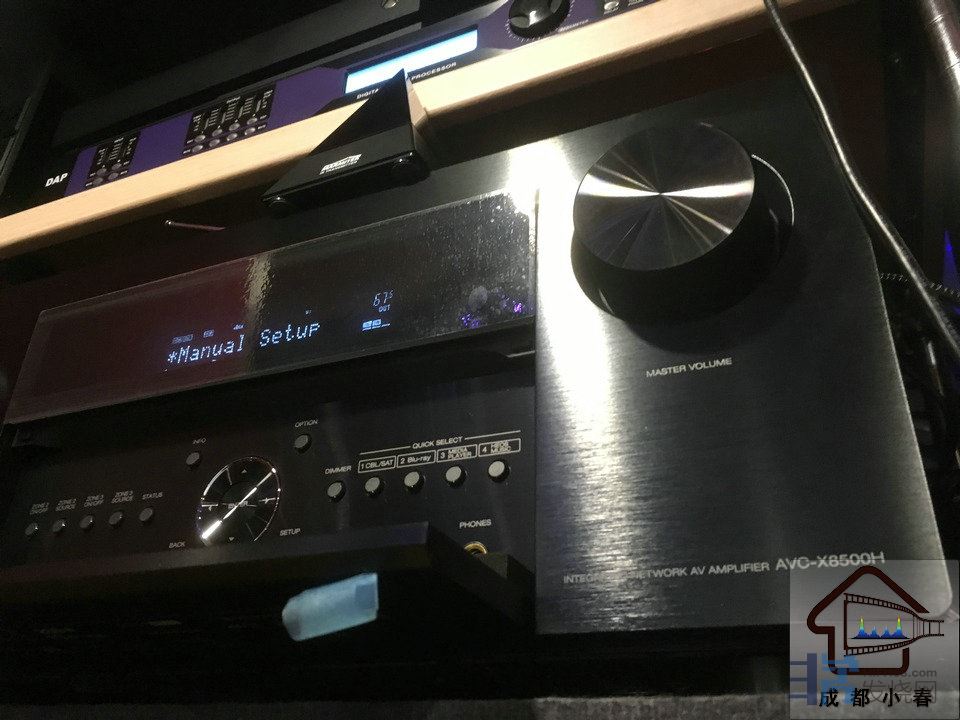

功放天龙旗舰8500



还有N多架直升飞机,动手能力爆表型!


再一次证实动手能力爆表,电路屏蔽这工艺和施工是他自己搞的!


铁疙瘩看完,接下来进入工程技术篇,在万千发烧友的期待下,终于有论坛烧友整理出了一个我们认为值得参考和讨论的私家影院声学调试验收参考标准,我们第一时间,全力支持标准落地。


第一项:噪音控制达到RC30
在民宅这个RC30我觉得几乎是极限了;同时也挑战着国际二级TypeII认证传感器的本底噪音。



A计权噪音为27dBA:
按 中华人民共和国国家标准      民用建筑隔声设计规范来,比较安静, 应该评级为1级:

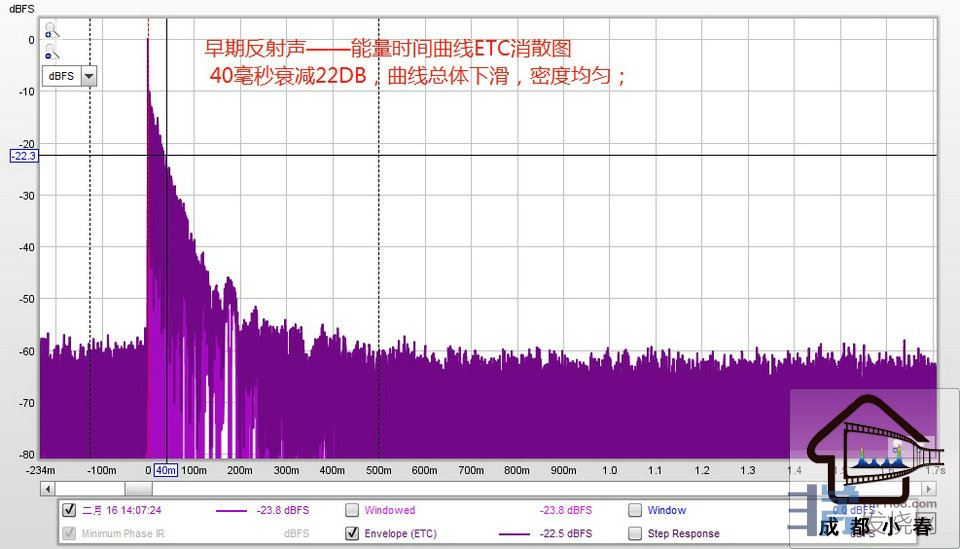

第二项:早期反射声——能量时间曲线ETC消散图
40毫秒衰减22DB,曲线总体下滑,密度均匀。


第三项:低频衰减时间
本空间实测:空间能量消散最慢的点在32HZ(吻合长度方向异形的驻波结点),经过300毫秒,从94DB衰减到70DB,衰减量24DB;
考虑到玩家原有HIFI,超低频吸收上没采取最大幅度吸收)


比例不理想,不在波尔围线内!


第四项:中高频衰减时间
取125HZ到4KHZ的国际6个倍频混响时间约0.2;


(高于坛友推崇的国外公司从250HZ到4KHZ的中高频5个倍频段混响时间标准,我们多一个125HZ低频段混响时间标准,贴合国家CMA认证机构检测的标准)

D: Midrange Decay TimesStandards:
• Time taken for sound to decay 60dB (T60) should be between 0.2s and 0.5s from 250Hzto 4kHz



设计时按PMI(THX和HAA认证的混响时间标准引用引标准)及国际电联ITU-R BS.1116-1综合考虑标准RT60设计值为0.2秒。

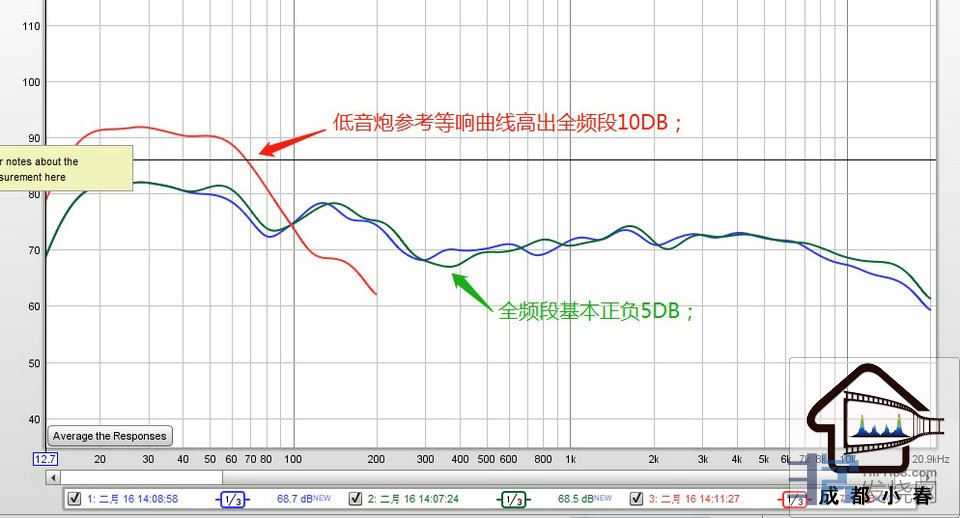

第五项:全频响应
左、右箱加炮通过ASIO经过AV功放听音位测试频响曲线差异比较小(原生尺寸空间对称性不理想),且基本全频段在正负5DB内(音箱原生频响正负3DB);第4通道为低音炮,电平比各声道大10DB,参考等响曲线,维持全频段响度有比较好的一致性。



第六项:各声道电平
因为前三为音箱,8只环绕为入墙,灵敏度差异大,我们调试采取的是以声音最小的那个声道为准,其它声道减小到一致,来避免因为单独增加某个声道电平,导致超负荷失真烧机的情况发生。

第七项:低频响应

目前能找到的最新的国际标准为ISO 2969-2015,这个是电影院标准;(从标准中可以看出,影片制作也越来越变态,5HZ都做进去了)

4.3现代音轨上低频效果声道的带宽从5 Hz扩展到120赫兹。 从大约25Hz到120Hz需要线性重低音扬声器响应。该
120赫兹音轨切断非常陡峭,因此合适的低音扬声器需要上面几乎没有响应125赫兹。 有关低音炮调节的信息,请参阅ISO 22234:2005。
许多房间在低频效应通道内具有一个或多个主要共振频率带宽。 如果没有阻尼,这可能导致每次特征性的低频“振铃”
音轨包含低频信息。 大多数影院处理器至少有一个用于低音炮带通的参量均衡器。 调整后,之间的反应25 Hz和120 Hz应平坦至±3 dB。
4.3 The bandwidth of the low-frequency effects channel on a modern soundtrack extends from 5 Hz
to 120 Hz. A linear sub-woofer acoustic response is desirable from approximately 25 Hz to 120 Hz. The
120 Hz soundtrack cut-off is extremely steep, so a suitable sub-woofer need have little response above
125 Hz. For information on subwoofer adjustment refer to ISO 22234:2005.
Many rooms have one or more dominant resonant frequencies within the low-frequency effects channel
bandwidth. If not damped this can lead to a characteristic low-frequency “ringing” every time the
soundtrack contains low-frequency information. Most cinema B-chain processors have at least one
parametric equalizer for use within the sub-woofer bandpass. After adjustment, the response between
25 Hz and 120 Hz shall be flat to within ±3 dB.

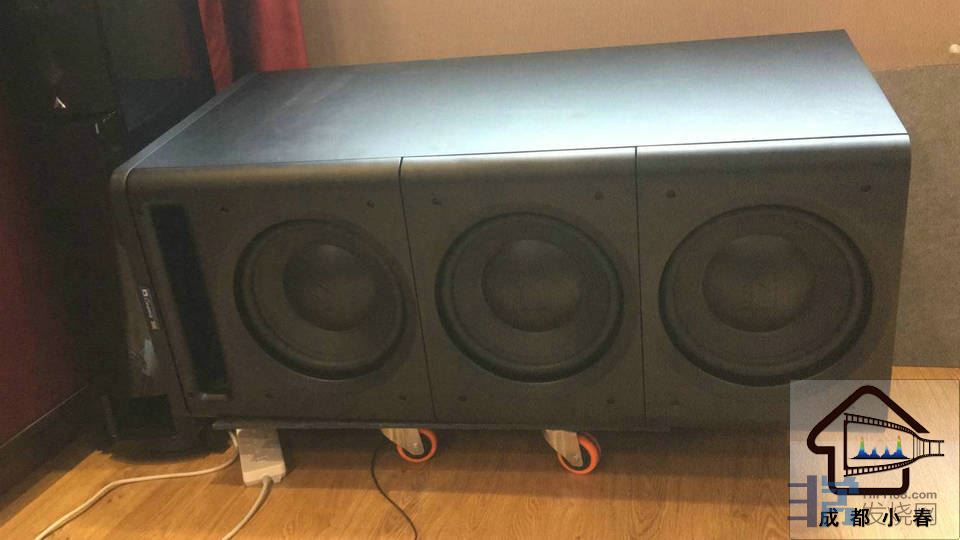

炮除了全套新买的箱子里有一只3X12炮之外,还有一只以前闲置旧的小炮,从不浪费的原则,所以一起接入系统调试;
蓝色曲线为双炮前左音量3倒相消声室模式,后左炮音量1点,两炮信号输入手动EQ干预3个结点:EQ31HzQ11G-10DB_40HZQ5G-5DB_54HZQ12G-12;


EQ有限度结点干预下:16HZ到80HZ基本正负3DB;



第八项:房间大小和构造

空间毛坯尺寸为5.7*3.5*2.9(原顶为钢板上现浇、实际高度有变),比较不理想,且不具备改变结构尺寸的条件;



主观体验及下一次调整期望!
最新款天龙旗舰真是特别硬气,一代比一代动态大,解析高;超低频把地板砸得铛铛响!


报告完毕,如有不足,欢迎雅正!
