伴随着时代的变迁，曙光电子管厂目前的产品类型多集中在音频放大管系列上了，而胆机爱好者们则更关心的是曙光厂目前主打市场的音频管究竟品质如何，关于这个话题相关的评论很多可谓见仁见智而众说不一。这里先转一篇烧友文章∶
论曙光电子管
作者:el156
50ＣＡ10,束射四极管结构,12脚管,体形大小如６Ｌ6。它所具有的如下特点使它成为优异的音频管:1.它的扁平阴极面积相当于ＫＴ88、6550的阴极,比6Ｌ6大得多。2.屏极很窄,距阴极很近。3.帘栅极在管内与屏极相连(即接成三极管)。4.屏极、栅极尤其是帘栅极附有很大的散热片。前3个特点使它的内阻大大减小,第4个特点使它屏耗比ＥＬ34还高,单管可输出5Ｗ功率。50ＣＡ10音色类同300Ｂ,驱动力更强,是非常优异的音频管。它的电参数是:灯丝电压50Ｖ,灯丝电流0.175Ａ,屏压250Ｖ,栅压-22ｖ,屏流70ｍＡ,跨导13ｍＡ/Ｖ。
ＥＬ156,功率五极管,曙光厂最新出品,以德律风根ＥＬ156为蓝本制造,以强大的输出功率和优异的音质堪称五极管(束射管)之王,胜过6550Ａ-98和ＫＴ88-98。ＥＬ156外形呈粗直棒,顶部呈阶梯状收缩,胶木管座硕大(直径与玻壳相同),下端收缩,装通用八脚。ＥＬ156屏极很大,附有很宽的散热片,两部份屏极采用冲片压合(而不是焊接),并开有很大的散热孔,因而屏耗很高,单管可输出20Ｗ功率(ｋＴ88为12.5Ｗ)。ＥＬ156是五极管结构,不设束射屏,用抑制栅抑制二次电子。其电参数为:灯丝电压6.3Ｖ,灯丝电流1.9Ａ(ＫＴ88为1.6Ａ),屏压440Ｖ,帘栅压350Ｖ,屏流100ｍＡ,帘栅流仅21ｕＡ(ＫＴ88屏流100ｍＡ时,帘栅流高达8ｍＡ)。ＥＬ156可以成为ＫＴ系列功率管和6550功率管的升级管。
我曾用欧博Ｍ100ＳＥ(推挽机,可调栅负压,俄罗斯Ｓovtek ＥＬ34)试过多种功率管,有曙光ＥＬ34Ａ,ＥＬ34Ｂ,ＫＴ66,ＫＴ88,ＫＴ88-98,6550,6550Ａ-98,结果我感觉:ＥＬ34Ａ,ＫＴ88力度不足,低频松散。ＥＬ34Ｂ和ＫＴ66表现与俄罗斯ＥＬ34相近,ＥＬ34Ｂ控制力稍差,ＫＴ66音场稍差。ｋＴ88-98与6550Ａ-98解析力和平衡度均优于俄罗斯ＥＬ34,当然,它们不是同一级别的管子。我建议你选用:曙光ＫＴ66或桂光ｋＴ66。
曙光厂新出品的音频功率五极管ＥＬ84品质优良,音质上乘,但目前不在管身上打印厂标和管名,那么如何识别它呢？它与曙光七八十年代生产的6Ｐ14、北京6Ｐ14有什么区别？识别方法是:曙光ＥＬ84的栅极带有两块矩形黑色散热片,位置在管上部阴极两侧。曙光北京6Ｐ14均无栅极散热片。
人们常将6Ｐ3Ｐ与ＫＴ66并论,实际上ＫＴ66有一个ＫＴ88(6550)一样大的扁平阴极,比６Ｐ3Ｐ至少大一倍,因此电子流充沛而且内阻低。6Ｐ3Ｐ虽在某些方面有优点,但不全面,一些方面还存在很明显劣势,我想这应是它少用于成品机的原因。
845,211,功率三极管,直热式碳化钍钨阴极,石墨屏极。外形类似ＦＵ-5,但无屏帽,且音质优于ＦＵ-5。在结构上,845与211的屏极阴极距离较近,同时栅丝绕得比较稀疏,栅极阴极距离较远,因此屏极电场对阴极电流的控制力较强,管子内阻较低。而栅极电场控制力较弱,当屏压为1250Ｖ时,负70-200Ｖ的栅压下仍有60-100ｍＡ的屏流,适用较高的推动电压。这些优点是音频管特有的,是ＦＵ-5不具备的。845,211电极尺寸大,支撑体系采用云母片、金属杆、金属箍共同组成,通长的纵向金属杆之间焊有斜撑加固,工艺十分精美。
曙光300ＢＡ的灯丝(即阴极)是通过固定在顶部云母片上的四个象钓鱼杆的细金属丝吊挂在栅丝中间(而不是用弹簧)。西电300Ｂ,捷克ＪＪ300Ｂ等均采用这种灯丝做法。这种做法工艺难度较高,因为吊钩不象弹簧可以微调每段灯丝长度,灯丝分段必须很均匀才能张挂好。这当然有利于音质的改善,但不会很大。我试听300ＢＡ,声音很润泽,饱满,没有毛刺,我认为主要是因为吊钩灯丝挂好后比弹簧挂得稳定,避震性能好。300ＢＡ己停产两年,库存也很少,但价格比两年前稍低些。价格请查阅交易论坛最新价目表,300ＢＡ是曙光厂编号配对的。
曙光束射功率管如ＫＴ88,ｋＴ100有时会出现测不到屏流而报废的故障,常见于自制或成品推挽机。其原因绝大多数并非电极引线脱焊,而是帘栅极烧毁。故障管帘栅压常高达450Ｖ-550Ｖ,帘栅极大量吸收电子使帘栅流增大,最终帘栅功耗过大烧毁。由于栅极,帘栅,束射屏的三重屏蔽,屏极电场对阴极电子流影响很弱,帘栅烧毁后,屏流将迅速减小为零,管子报废。但从外观上管子没有异样。因此,自制推挽机只要帘栅压不过高,束射管就能安全地工作,成品机可用稳压器,避免市电升高导致帘栅压高。我的一位朋友自制ＫＴ88推挽机,帘栅压夜间高达530Ｖ,一个月后就烧毁一只ＫＴ88。
曙光300Ｂ-98应用屏压较高,但如果要延长它的寿命,让它长时间安全工作,应将屏压控制在400ｖ以内。我的一位朋友的一对300Ｂ-98使用了一年,管泡内无任何熏黑痕迹,如同全新未使用过一样,原因就是屏压用得合理。
广东一位朋友希望得到曙光7092的参数和价格,介绍如下:灯丝电压6.3Ｖ,灯丝电流32.5Ａ,屏压7ＫＶ,栅压-1250Ｖ,屏流750ＭＡ,输出功率2.3ＫＷ,跨导6.7ｍＡ/Ｖ,屏栅极间电容6.2ＰＦ,栅阴极间电容10.5ＰＦ,屏阴极间电容0.25ＰＦ。价格850元/只(不含运费),专用管座70元/只。
我曾经用12Ａｘ７并联推动曙光6550Ａ-98(6550Ａ的改进型,电参数相同),声音表现不错,比6Ｐ3Ｐ好一些,声音厚实,低频控制强,大动态时比较从容。6550虽然个头大,但不难推动。
曙光ＦＵ-13的电参数:灯丝电压10Ｖ,灯丝电流5Ａ,屏压2000Ｖ,帘栅压400Ｖ,第一栅压负100Ｖ,束射屏压0Ｖ(注意,束射屏不在管内与阴极相连),屏流50ｍＡ,跨导4ｍＡ/Ｖ。
5ＡＲ４是目前曙光厂出品的唯一一款音频专用整流管,具有十分优良的性能参数:灯丝电压5Ｖ,灯丝电流1900ｍＡ,整流交流电压2*550Ｖ,整流电流148ｍＡ,滤波电容60ＵＦ。5ＡＲ４的体积仅如5Ｚ４Ｐ大小,但交流电压输入却高于5Ｚ３Ｐ(2*500Ｖ),整流电流大于5Ｚ4Ｐ(122ｍＡ),灯丝电流却略小于5Ｚ4Ｐ(2000ｍＡ),第一级滤波电容远远大于5Ｚ４Ｐ,5Ｚ3Ｐ(4ＵＦ)。5ＡＲ４在制造工艺上十分精湛,直棒外形,顶部大面积消气剂,屏极灰黑色,屏极面积大且厚重,阴极呈大直径圆筒状(是５Ｚ4Ｐ的2-3倍),阴极与屏极间隙较大,玻壳上印曙光厂标和5ＡＲ４管名。5ＡＲ4改变了国产整流管声音比较粗糙,没有力度的状况。
845,211,805同属直热式功率三极管,但构造有区别,因此应用电路也不同。其中805与845,211区别较大 05的屏极阴极间距较宽,栅丝与阴极间距很窄,栅丝绕得很密,这种构造使屏极电压的影响弱化,而栅极电压作用增强,805屏压高达1500Ｖ时,栅压仅-20Ｖ便使屏流为零,而当栅压为+20Ｖ时,屏流并不会在屏极高压下恶性增长,此时屏流200ｍＡ。
845,211屏极与阴极间距较窄,栅丝稀疏并与阴极间距稍宽,因此与805不同,当845屏压1250Ｖ,栅负压-200Ｖ时,屏流60ｍＡ,当211屏压1250Ｖ,栅负压-70Ｖ时,屏流100ｍＡ。

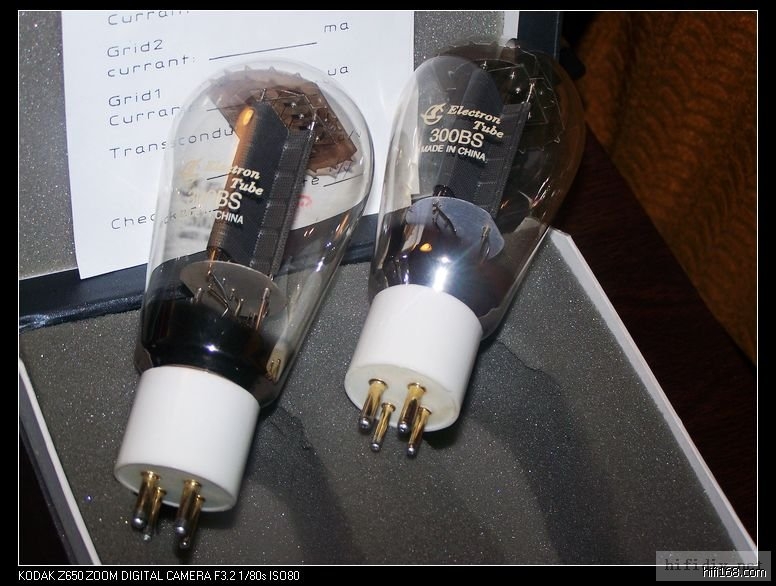

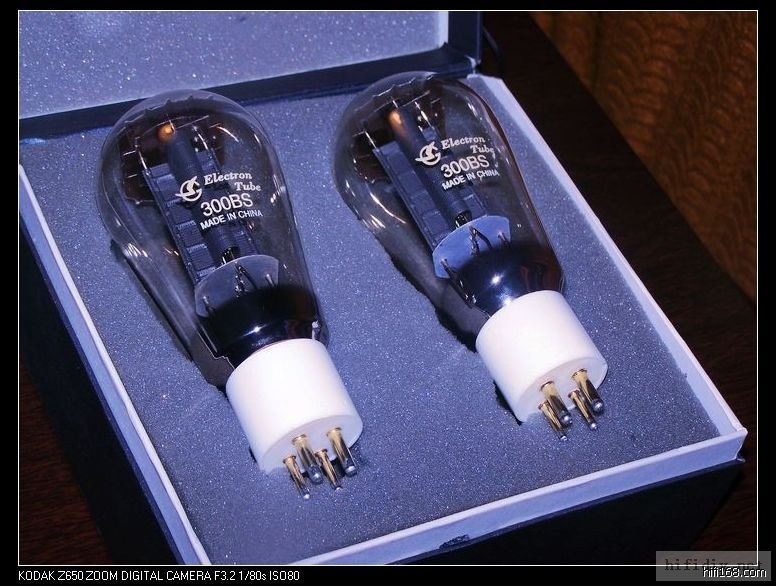

曙光厂出品的300Ｂ型号有:300Ｂ,300ＢＡ,300ＢＣ,300Ｂ-98。300Ｂ有镍屏极和石墨屏极两种。300ＢＣ是石墨屏极,管脚是镀金的。300ＢＡ是镍屏极,灯丝做法仿西电300Ｂ,用４个吊钩吊挂灯丝(而不是用弹簧),可在管顶云母片上看见这4个象钩鱼杆的吊钩。300Ｂ-98是镍屏极,是300Ｂ的改进型,屏极散热片沿纵向开有几个孔。由于石墨和镍在吸收电子流方面的差异,石墨屏和镍屏300Ｂ声音略有区别。300ＢＡ吊钩灯丝理论上不会影响声音,只是工艺复杂一些,但其音质特别润泽,难以理解。300Ｂ-98的解析力和音场优于300Ｂ。
曙光12ax7是目前中国品质最有保证的１2ax7。北京早期12ax7品质上佳，管身上印喷砂字北京12ax7字样，斯巴克多款电子管功放使用过。但目前市面上未印字或只印白红油漆字12ax7的北京１2ax7听感欠佳，音质粗糙中高频有毛刺，外观玻壳工艺也欠美观。而曙光厂对12ax7品质控制特别严，且正是创牌子的时候。我实际上机试听，音乐味浓，高中低频平衡度好，音质细腻。
曙光厂首次设计生产的音频专用电压放大双三极管12ＡＸ7,生产工艺精良,品质控制严格,声音表现优异。但曙光12ＡＸ7目前不在管身上印厂标和管名,那么如何识别呢:1.每只曙光12ＡＸ7均配一只白色小盒,盒顶盖印有蓝色12ＡＸ７字样,盒盖设计独特,十分方便开启,盒子质地较厚且结实。2.曙光12ＡＸ７玻壳非常光洁透明,一看就感觉工艺上佳。3.曙光12ＡＸ7的除气剂碟是园形的(请记住!)4.曙光12ＡＸ７管芯第一层云母片是灰白色不透明的(从上往下数),请记住!
曙光5881,束射四极管结构,灯丝电压6.3Ｖ,灯丝电流0.9Ａ,输出功率5.4Ｗ,应用参数:屏压250Ｖ,帘栅压250Ｖ,第一栅电压-14Ｖ,屏流72ｍＡ,帘栅流小于8ｍＡ,跨导6ｍＡ/Ｖ。其参数与6Ｐ3Ｐ,6Ｌ6ＧＣ完全一致,但外形,工艺,材料完全不同,5881外形大小形同直棒6Ｌ6,但消气剂在顶部(面积很大),屏极焊接处夹有芯柱(6Ｐ3Ｐ,6Ｌ6ＧＣ不夹芯柱,直接焊接),这样屏极在高温下不易变形,屏极表面工艺也优于6Ｐ3Ｐ,6Ｌ6ＧＣ。声音表现上,5881比较全面,尤贯低频有力度,控制力好,十分难得。
811Ａ,功率三极管,直热式碳化钍钨阴极,镍屏极,葫芦型玻壳,体型比300Ｂ略大。811Ａ具备优秀音频管的素质:它有一个大型屏极,上有增加强度的凸筋,并附有很宽的散热片,屏极上有浅灰色涂层以利于散热,屏耗40Ｗ。它的阴极很长,采用弹簧吊挂,与300Ｂ一样将阴极分成两部份并联供电,以利于阴极均匀加热。811Ａ的栅丝绕得很密,阴极屏极间距很大,因此具有很高的放大系数(160),工作时常产生栅极电流。曙光811Ａ工艺精湛,电极固定采用高频白瓷,由于电极材料除气工艺好,仅在管泡下端一侧蒸少量除气剂,使整个管泡透明度好,构件清晰可见。其电参数:灯丝电压6.3Ｖ,灯丝电流4Ａ,屏压2000Ｖ,栅压-2Ｖ,屏流26ｍＡ。
曙光2Ａ3,功率三极管,直热式,依照美国ＲＣＡ公司2Ａ3规格生产,玻壳曲线古典优美,镍屏极表面喷涂石墨黑化以利于散热,双除气剂碟和大面积消气剂保证管内高真空度。管芯由两部份构成,形成双屏极,双栅极,双灯丝,两两在管内连接,等同于两只功率管并联工作。这种独特的管芯是美国ＲＣＡ公司研制开发时确定的,避免了灯丝过长的弊病,但同时也要求两部份管芯的一致性。曙光2Ａ3功率略小于300Ｂ,但音质各有所长。其电参数为:灯丝电压2.5Ｖ,灯丝电流2.5Ａ,屏压250Ｖ,栅压-45Ｖ,屏流60ｍＡ,跨导5.25,放大系数42。
曙光厂生产的ＫＴ系列音频电子管有:ＫＴ66,ＫＴ88,ＫＴ88Ｓ,ＫＴ88-98,ＧＥＫＴ88,ＫＴ94,ＫＴ100,ＫＴ100Ａ。ＫＴ系列管均为束射四极管结构,具备屏流高,功率大,易推动的优点。ＫＴ66和ＧＥＫＴ88是按照英国ＧＥ公司的规格生产的,外型和构造均与英国管一致,音质上乘。ＫＴ88s与ＫＴ88唯一不同之处在于ＫＴ88Ｓ的阳极在管顶出头,有屏帽。ＫＴ88-98是ＫＴ88的改进型号,参数是:屏压500Ｖ,帘栅压510Ｖ,第一栅压-63Ｖ,屏流25ｍＡ,帘栅流5ｍＡ。ＫＴ94,ＫＴ100,ＫＴ100Ａ外形,参数与ＫＴ88完全一样,音色略有差异。
ＫＴ88-98在旧款ＫＴ88基础上,主要改进了帘栅电极。在束射管中,帘栅极负荷很重,它对阴极电子流加速,又受到二次电子影响,而为了电子流顺利通过,帘栅极只能由脆弱的金属丝绕成,帘栅极的材料,工艺非常制约电子管的性能。ＫＴ88-98帘栅极应用电压可达510Ｖ,使该管力度,控制力均有明显改善。
|
