大功率才是王道评Pass Labs柏斯
X600.5单声道后级功放
文/学明●失真度：<1%（8Ω、600W）
●输入阻抗：22kΩ
●频率响应：1.5Hz-l00kHz（-3dB）
●输出功率：600W（负载8Ω、1% THD、1kHz）
●阻尼系统：250
●增益：26/30dB
●最大输出电压：±110V
●最大输出电流：±25A
●迴转率：±50V/uS
●体积（HWD）：292×432×559 mm
●重量：150lbs
在Hi-End 音响界，美国Pass Labs 柏斯的威名早已如雷贯耳，发烧群中无人不识。虽然论价钱，比Pass Labs 更贵的比比皆是；论外形，比Pass Labs 更华丽、更惹眼的也不在少数；但如果论及线路设计的技术性、工作稳定性和音效全面性，Pass Labs 有绝对的实力名列前几名。Pass Labs 能有现在的成就当然不是偶然，创始人Nelson Pass对线路设计能力的掌控和创造力无疑是其中的关键。但其实Nelson Pass 并不是一个喜欢炫耀高深技术的人，他经常会将自己开发的线路公诸于众，他不怕自己的劳动成果被模仿，甚至鼓励有能力的发烧友DIY 制造，Nelson Pass 更以相互探讨研究为乐，在众多著名设计师中，Nelson Pass
的无私分享精神显得独树一帜。在1991 年创立Pass Labs 以前，Nelson Pass 已经是Hi-End 界顶级设计师，他在就读美国加州大学主修物理时便已进入ESS 音响公司，参与了Heil Air Motion Transducer 海尔气动式喇叭的开发。1974 年大学毕业后，创立Threshold公司，推出了世界首部动态甲类功放800A，并在1976 年获得美国专利。1977 年Nelson 又设计出另一种电路，将深度负回输尽量降低甚至取消，这就是著名的Stasis 局部负反馈线路，其后推出的产品均采用了这个线路。
1987 年，Nelson Pass 将公司卖给了Dynatech。1991 年，他创立了Pass Labs，并次年推出了第一部Alph 0 放大器，其功率输出级采用了推挽设计，但Nelson Pass 却称之为单端放大器，因为他把纯A 类单端放大器的设计原则完全贯彻在这部放大器中。所发表的Opto-isolated Bias Circuit光学交连偏压控制线路和Active Low Frequencey Acoustics Resonance Suppressor 有源低频谐波抑制器等一系列技术和设计相继取得了美国设计专利。1997 年，Pass Labs 推出了第一部X1000 后级功放，负载为8Ω 时输出功率可达惊人的1000W，所采用的多项技术中，最负盛名的就是Super Symmetry Circuit 超对称线路。该线路由完全对称的正相放大和倒相放大两个部分组成，再以特殊的Crosscoupleed Correction Circuit 交叉补正线路连接起来，使两部分电路的失真和噪音在输出时互相抵消，总失真降低至仅为一般功放线路的1%，音质得到了大幅提升。
专利电路设计
上述的理念和设计，在Pass Labs 公司随后推出的XA系列功率放大器、X.5 系列功率放大器、X 系列前级放大器的各款机型中，都被使用并延续下去，包括了本文的主角PASS X600.5 单声道后级放大器，它的地位在X.5 系列中次于旗舰的PASS X1000.5 而居高端主力之位。Nelson Pass 先生认为应该尽量避免深度负反馈，只采用局部负反馈和尽可能简单的线路设计是他努力的方向。专利的超对称线路完全体现了A 类单端和平衡放大的概念，充分发挥了共模抑制的能力。为此，Nelson Pass 令超对称平衡放大器中的两组放大线路从零件到线路布局都达到精确配对，结果使噪音和失真大大降低。在这基础上，超对称线路在输入级后面采用了特殊的交叉补正线路连接两组放大器，进一步地使两组放大器输入部分的噪音和失真完全相同，紧接着的平衡放大线路便可顺利地将这些噪音和失真抵消掉，使输出信号的噪音和失真能进一步降低
低调的奢华

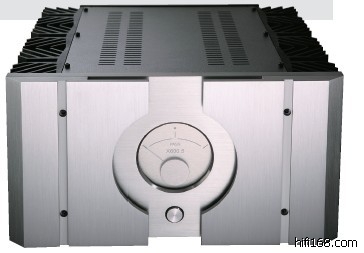

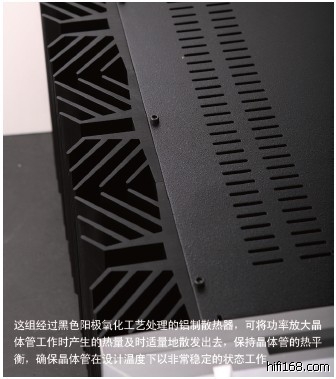

论外观设计，Pass Labs 向来崇尚简约朴素，因此你从来不会在他们的器材上看到浮夸的线条、复杂的结构和眩目的色彩，他们早已建立起自己的品牌符号，以富有力量的硬朗线条来打造出坚实的厚重感。Pass Labs X600.5后级功放的前面板采用了复合结构，单从正面外表来看，X1000.5 与同系列其他几款型号一模一样，正套面板设计由19mm 实芯铝主基板和靠前的25mm 实芯铝副面板组成。在主基板中央区域，上方是通电工作时泛出幽幽蓝色光芒的圆形指针式电流偏压表指示表，下方是电源主开关；前面2 块面板内侧以半圆形线条组合处理后，成为一个比指针式指示表面积稍大的圆形、用内六角螺杆固定在主基板上形成手挽的结构。这个复合型面板，而圆形湖水蓝电流偏压表无疑是面板上最大的亮点，而且已成为Pass Labs 新一代XA.5 系列和 X.5 系列的标准形象，区别在于X350.5是350W×2 的两声道机箱，X600.5 是600W 单声道，而X1000.5 则是1000W 的加长版机箱。X600.5 机箱的两侧是超大型散热器，俯视可见具有复杂造形，因此带来庞大外表面积，这组经过黑色阳极氧化工艺处理的铝制散热器，可将功率放大晶体管工作时产生的热量及时适量地散发出去，保持晶体管的热平衡，确保晶体管在设计温度下以非常稳定的状态工作。

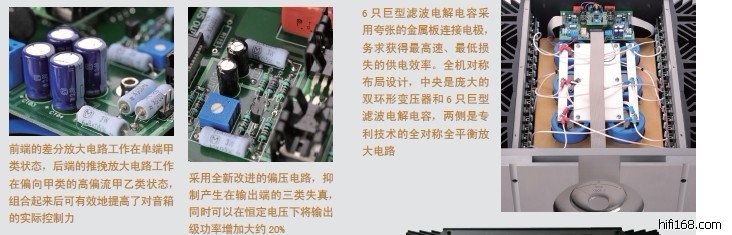

在负载为8Ω 时，Pass Labs X600.5 的输出功率高达600W。如此，电源供应自然是重中之重。打开机壳，Pass Labs X600.5 后级，可见6 只大形滤波电容下面隐藏了两只由镍铁高导磁合金壳屏蔽的大型环形变压器，功率容量远超实际需要，更大容量的电容可储存更多的电量以最大限度地减小电压波动。而运用了Soft Recovery（软恢复）技术的整流电路，为功率放大电路部分输出充沛而稳定的电流，极大地提高了背景的宁静度和声音的纯净度。
X600.5 电路结构上，整机强调“简洁至上”的线路布局风格，其全新设计的差动式输入级放大具有接近无限高的过载能力。从前端模拟信号输入到后端驱动电流输出的整个信号通道采用了直接耦合方式，具有非常宽阔的频率响应。X600.5 采用全新改进的偏压电路，抑制产生在输出端的三类失真，同时可以在恒定电压下将输出级功率增加大约20%。除了大部分供给推挽式A 类放大之外，仍有小部分供给小功率输出下的单端A 类放大。功率放大电路继续采用了Super Symmetric Circuit 超对称线路设计，以音响性和音乐性更好、经过严格筛选配对而具有更好一致性的MOSFET 晶体管代替J-FET 晶体管，将失真控制在前所未有的极低水平。前端的差分放大电路工作在单端甲类状态，后端的推挽放大电路工作在偏向甲类的高偏流甲乙类状态，组合起来后可有效地提高了对音箱的实际控制力。由于要满足600W 大功率输出，因此机内使用的MOSFET金属氧化物半导体场效应晶体管多达72 只，想想旗舰的X1000.5 也才80 只。多管输出的好处显而易见，目的是让每只晶体管都工作在轻松的状态下，打个比喻就如马车由两匹马或十匹马拉动一样，你说同样的负载条件下，走同样的路的话，两匹马跑得轻松还是十匹马跑得轻松呢。Pass Labs 通过宽裕的供电系统加上多管并联晶体管输出级相结合，获得极低的输出失真和极高的驱动力、控制力。X600.5 虽然具备600W 的输出功率，但依然仅设置两个增益级（X1000.5 也一样），并以精确的平衡线路，由正负半波对称抵消失真与噪音，再配合极少的局部负反馈就能很好地抑制失真，而不需要像传统线路要由大环路深度负反馈来达到降低失真的目标。在正常聆听所需功率输出的工作范围内，X600.5 的失真率仅有0.002%，以600 瓦的最大输出工作时，失真率也只有1%。
驱动力极佳
稍懂电路原理的朋友或许都知道，功放电路要获得大功率输出其实并不困难，难就难在要严格筛选配对如此之多的功放晶体管，所耗的人力、时间绝对不是一般厂家能做到的。由于放大倍率的增加，在放大信号的同时也会将前端信号任何微小失真、干扰等都随之放大，到了输出级这种失真情况就会非常严重，声音严重恶化，变得非常粗糙，没有音乐感。但这款Pass Labs X600.5 却丝毫没有这种现象，我这次试听搭配Volent 泰来PL-2S 书架箱和Vivid G2 落地箱，都能感受到600W 输出能力的后级，竟然能获得细腻如单端胆机的音质表现，不但全无粗糙感，在大动态输出或者音乐气氛推上高潮的大合奏时，X600.5能表现得轻松自如，在音色和控制力方面均非常出色。
试过用150W 功率的合并机推G2，要获得足够声压似乎也没有困难，但大动态控制力却始终略欠宽松感。当拥有600W 大功率输出的X600.5 搭配同厂的IN-30A 合并机充当前级组成一套系统上场时，我猛然发现此时的G2是如此的令人振奋，这个搭配的声音能量非常雄厚但毫不张扬；音场密度奇高，音场中各种乐器、人声的结像是如此的实在和活生；质感鲜明而又细腻，大动态的气势更是示范级的权威……
听吉仆辛指挥皇家歌剧院管弦乐团演奏的浮士德《特洛伊少女之舞》，开场时弦乐组那句急促的乐音整齐划一，更已经表现出非常像真的群奏感，接着的一声大镲清脆利落，泛音飘满整个音场，旋即将音乐带入神奇鬼秘的气氛当中，接着木管、弦乐组交替行进的调子所营造出来的故事情节既带着浓浓的古典味也充满神话色彩，间中出现在音场深处的定音鼓结像凝聚扎实，鼓声弹跳有力，将这一气氛推上一波接一波的高潮。光是听这段录音，我就已经听出了X600.5 拥有超群的控制力。G2 的4 路5 单元被控制得服服贴贴的，该提供音乐能量的时候它丝毫不吝啬，该收紧的时候它又能迅速收得住，非常干净利落。其次是那拥有充沛能量却又圆润细腻的中高频质感，能将弦乐组的群体感舒展地展露出来，而且中高频的音色带着柔和纯净的光泽，显得中性无染，通透之余，空间残响丰富充盈。还有就是那富有立体感的音像及音场的形态，非常像真，我根本不用闭上眼睛，就能清楚“看”到音场内各声部，甚至各种乐器在面前铺排得井井有条地卖力演奏。宽大的音场中每件乐器都能获得自己相应的位置，而不会被重叠在一起或者被忽略遗忘了，相互之间既能保持相应的距离感也能令人感受到它们之间所流淌的空气是相互包融的。
聆听David Bar-Ilian 演奏的《Moritz Moszkowski E 钢协》作品59 号的录音，钢琴和伴奏乐团的形态比例非常之恰当，主次之间的关系被平衡得甚为理想，钢琴演奏和乐团之间的关系都能清晰再现，而没有出现“抢风头”的情况。这张产品的录音着重于平衡度的处理，丝毫不会突出某种刺激的元素，但录音中每种乐器的音色质感又是非常之清晰鲜明，令音乐的音响性非常出众。X600.5 重播这张唱片，一切都柔韧有余，音色丝毫不紧绷，而显得宽松自然；平衡感好到难以挑剔，每件乐器都能有清晰的交代；音乐性和音响性相互促进与包融，非常耐听。
听了这套X600.5 单声道后级一个星期，聆听的唱片不在少数，这里也无法一一列举。最大的感触不是来自它所带来的出色音效，也不是来自庞大体积带来的感官刺激，而是源于它所营造的宽松、自然的音乐氛围，这是一套电声产品非常难能可贵之处，同时也体现出优质大功率功放所带来的优势。
