标榜稀罕 收获高贵


让我们一起进入Pass Labs的历史轨道中去

开山祖师Founder - Nelson Pass



·刘克庄《诗话前集》:“欧公诗如昌黎,不当以诗论,本朝诗惟宛陵为开山祖师。”
此句所指的就是创始人。当我们提到Pass Labs的时候,当然先来认识开山祖师Nelson Pass先生,他 生于1951年,1974年毕业于美国加州大学,主修物理早在青少年时期,已尝试自行制造喇叭,在大学念书时已进入了ESS音响公司,进行发展海尔 (Heil) 气动式喇叭的工作德国物理学家Dr. Heil正是气动高音的鼻祖

成功之路


Nelson Pass1974年创立Threshold公司,推出了全世界第一台动态A类功率放大器800A,并在1976年取得美国专利1977年,Nelson Pass又设计另一种线路,完全弃用深度总负回输 (global negative feedback),只用局部回输,这就是著名的STASIS线路,在Threshold功率放大器中用了十六年之久连日本Nakamichi公司也曾在功率放大器中也应用了这种线路。1991年,Nelson Pass创立了Pass Labs。第二年推出第一台Aleph 0放大器,其功率输出级采用了推挽设计,但Nelson Pass却称之为单端放大器,因为他把纯甲类单端放大器的设计观念完全贯彻在这台放大器中。
人生转折点
1987年,Nelson Pass的事业到了第一个转折点,他把公司售予Dynatech到了1991年,在Threshold挂名的合约终止,Nelson Pass迎来了第二个转折点,他创立了Pass Labs翌年推出第一台Aleph 0放大器,其功率输出级采用了推挽设计,但Nelson Pass却称之为单端放大器,因为他把纯A类单端放大器的设计观念完全贯彻在这台放大器中此外,Nelson Pass更设计出一种光耦合偏压控制线路及一种有源式低频谐震抑制器,两者亦相继取得美国设计专利

惊世之作

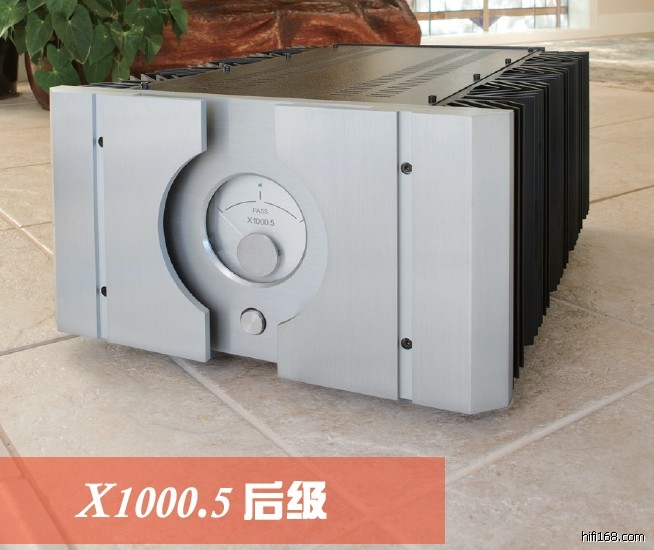

1997年,Pass Labs推出第一台X-1000功率放大器,采用了他多年来所发明和引以为傲的技术,其中成效最大,最负盛名的就是已取得美国设计专利的超对称线路 (Supersymmetric Circuit)超对称线路由完全对称的正相及倒相放大部分组成,以特殊的交叉补正方式连接,使两部分的失真和噪音在输出时互相抵消,充分发挥共模排斥的能力,使共模排斥率 (Common Mode Rejection Ratio) 优于负60 dB,而失真率只有一般放大器的百分之一   Pass Labs所有X系列和XA系列功率放大器,动态范围均优于150分贝,应付最新的24比特数码录音,绰绰有余,瞬变能力更令人叹为观止。

20022003年间,Pass Labs陆续推出惊世之作,单端纯A类的XA系列功率放大器破茧而出2004年初,Rushmore旗舰扬声体系在美国Las Vegas CES会场亮相,一鸣惊人,宣示了Nelson Pass三十年设计的深厚功力与在业界的伟大成就



超对称平衡放大器 (Supersymmetric Balanced Amplifier)
从音频放大器面世至今,有许多不同的设计观念被提出来,其中影响最大,效果最明显的是负回输技术和推挽放大(Push-Pull Amplification)。负回输 (Negative Feedback)是一个简单便宜降低失真和扩展频宽的办法,但却导致另外一个问题:引起瞬态互调失真 (Transient Intermodulation Distortion),使音质严重劣化。推挽放大虽然能提高效率,但存在交越失真 (Crossover Distortion),使低电平时声音无法得到改善。

只需简单几笔就画出一个女人
Nelson Pass认为尽量避免深度总负回输 (Global Feedback),只采用局部回输 (Local Feedback) 和尽可能简单的线路设计是他毕生努力的方向。拥有多项专利的Nelson Pass说:“我要努力像毕加索那样,只需简单几笔就画出一个女人。” 1993年,Nelson Pass信手画出的简单线路图中构思出日后获得专利的超对称线路。这个线路完全体现了A类单端和平衡放大的观念,充分发挥了共模抑制 (Common Mode Rejection) 的能力。

大大降低失真和噪音
为此,Nelson Pass使超对称平衡放大器中的两组放大线路从零件到线路布局都达到精确配对。结果是使噪音和失真降低了20分贝,在这基础上,超对称线路在输入级后面采用了特殊的交叉补正线路连接两组放大器,进一步使两组放大器输入部分的噪音和失真完全相同紧接着的平衡放大线路便可顺利将这些噪音和失真剔除。使输出讯号的噪音和失真能更进一步降低20分贝。因此,与非平衡接驳的单端放大器相比,超对称平衡放大器能将失真和噪音降低达100倍之多。音质及回放能力相应大幅提升。

XA.5系列纯A类功率放大器

XA.5系列的进化是当成功地推出了X.5系列后, Pass Labs Laboratories了解到,市面上还未有单端纯A类能造到用家非常钟爱的大输出功率而低失真的表现,如是,Pass Labs便开始进一步提升XA系列。Pass Labs XA系列的内部结构是以X.5系列为蓝本,主要的分别是较大的偏压值能提供在8ohms时有稳定的纯A类输出。XA系列提供较大与更快的输出,不只于低失真,它比上一代的输出电流更多出八倍。这使在低阻抗负载时会有更好的表现。

jpg(2012/1/9 11:14:04 上传)


分享 转发
TOP
2#

XP系列前级放大器 X Preamplifier
正如其它 Pass Labs 其它设计,XP 系列前级放大器,以最少的组件及最短的线路,营造出极佳的表现。XP 系列是根据 X 系列的专利超对称线路 (Supersymmetric Circuit) 和平衡单端式 (Balanced Single-ended) 结构的机种。 线路布局精简,差动输入级 (Differential Input Stage) 选用J-FET作放大组件,纯A类放大,输入至输出直接交连,由于零件配对精确,失真大幅降低,频带宽广,由DC至耳闻之外。专利电子音量控制器,比各种同类产品失真低90%,大大提高放大器的电压摆幅 (Voltage Swing),动态范围无比宽阔。为方便匹配家庭影院体系,音量控制器更可旁路,使环绕声译码器可直接驱动前声道功率放大器。

INT-150合并功率放大器 Integrated Amplifier
Pass Labs首次推出的一部合并式功率放大器。秉承创办人Nelson Pass的设计方向,INT-150是以最简洁的线路为其主要元素,集结着X150.5功率放大器的优异与及顶级的前置放大器于一身,更不再以蓝色偏压裱板作为面板标记,而是以厚达16mm的高级铝材,排列式的按扭展示,以突出此型号与众不同之处。
INT-150面板所选用的是高级铝材,能完全隔绝外来的干扰。而前置放大部份的线路图也是以专利超级对称形式构成,是一种特别针对平衡噪声的纯A类线路。其独特的设计足以引证INT-150拥有一个实力非凡的前级放大线路!后级设计则以X150.5为蓝本,所有的零件均是配对而组成;所有部份都是超高准确度的。尤其是INT-150内只有2个增益级,特别采用MOS-FET金属氧化物场效应晶体管在单端提供高功率的A类电压,因此在输出级作出适当的平衡时,回输效应亦减至最低。其绝对精简设计,使内部分布隔离,令干扰减至最低。
INT-150是完全采用直流交连的,因此在讯号信道里是找不到电容的。在火牛供电方面,亦特别采用了“Low Noise Technology”技术,保证有纯净的电源供应之余,绝无丝毫震动。每声道采用了10对高级功率管,让输出非常充足。使音色甜美而不腻,动力更为流畅自然。
INT-30A史上最强纯A类合并式扩音器
美国名厂Pass Labs 的第二部合并式扩音机 INT-30A 已正式面世。这部合并式扩音机是以 Pass Labs 纯 A 类后级 XA.5系列中最小的一部 XA30.5 为主体,加上前级放大电路所构成的。请不要因为INT-30A是系列成员最小的一员,就因而小看了它,机身内部用料十足,WIMA电容,每声道采用 20 粒配对功率管,加拿大名厂 PHITRON 7.5 吋特大环形牛。INT-30A 的输出功率是每声道 30 瓦 (纯A类,8 奥姆负载时),频宽 1.5 Hz – 60 kHz,总失真仅 0.003%,最大输出电流达 18A。阻尼系数150、回转率50V/uS,动态范围 140 dB。共模排斥率小于 -50 dB。就以上数据及数据,Pass Labs INT-30A 已经足以让它成为史上最强的纯 A 类合并式扩音机。
以香港现时的居住环境,大都以细单位为主,基本上难以容纳较大型及大输出功率的功放。而 Pass Labs INT-30A 绝对能满足大部份爱好音乐的朋友,既简单又能在细空间营造出绝佳的音色,丰富音乐层次是一众音乐爱好者必然首选的史上最强的纯 A 类合并式扩音机。

Pass Labs有源式四路电子分音扬声体系
五十年代初期,音响市场上只有输出不过十瓦的功率放大器。当时流行的扬声体系有一个共通的特点 : 灵敏度高达100dB , 采用发音面较大而振膜质量轻(Low-mass Diaphragm)的强磁单元,箱体设计以乐器的构造为参考。两者配合起来音效超卓,音乐感迷人。其中不少扬声体系还经得起时间的考验,成为经典产品。

从六、七十年代开始,随着大功率放大器相继出现,扬声器的设计方向也跟着改变,效率已不再是首要考虑。为了以较小的声箱有效回放低频和不断提高功率承载能力,不惜牺牲效率,动态及瞬变,结果发音呆滞,毫无生气,音乐感荡然无存。我们不禁慨叹,五十年来现代高级音响的进步竟然赶不上科技的进展。

Rushmore旗舰扬声体系源出于一个设计理念,就是假设六十年代设计师仍坚持采用高效率驱动单元,小功率放大器与音响特性活泼的箱体,扬声体系的设计会如何演化。三年多前开始筹划这个旗舰体系时,Pass Labs决定采用灵敏度不低于96dB的驱动单元以达到动态对比,细致度与瞬态响应最高要求。借着对各成功经典产品的深刻认识,广泛试用了林林种种的单元,包括锥体音盘、号角、半球形和铝带振膜等,最后利用原始型的XVR1电子分音器,将不下一百只单元个别装配在测试系统里作主观和客观考虑。历时两年的测试,终于选出符合Pass Labs要求的单元,结论是以纸制锥体音盘回放低音至中高音域,而最高音域则由铝带负责。接着一年经过不断测量,聆听及反复调节不同的功率放大器与分音器组合,终于大功告成。

由于采用承载功率极高而灵敏度达97至98dB的驱动单元,平衡式单端纯A类放大器因此可大派用场。低音以Pass Labs的Aleph X功率放大器驱动,充分发挥已取得美国专利的Aleph系列单端A类放大与X系列超对称线路所具备低交越失真优点,温厚、甜美、细致的特质与莫大的动态对比得以巧妙结合。中低音、中音及高音放大器则沿用传统Aleph线路,取其飘逸的高音域与精确的结像力。供电部分总电容量达240,000μF,各路功率放大器输入灵敏度可独立调节,幅度为 +/- 3dB。前障板,箱面与底座以花岗石加固,波浪面侧板以九层木皮真空压成,彻底消除箱身谐震。
Rushmore名称的由来
为了宣示音响大师Nelson Pass三十年来在音频放大器设计的成就与旗舰扬声体系的面世,它的命名成为了Pass Labs一个重要课题。命名必须反映体系的优越性,独特性结构及体态。期间内部讨论到障板,箱面及底座采用的花岗石来源,以至知名的花岗石纪念碑等。最后发现美国最著名的纪念碑石原来就是位于南达科他州的拉舒摩尔山(Mount Rushmore),山上刻着四位美国历代最伟大的总统 - 华盛顿,杰佛逊,林肯和老罗斯福的人头像。

Rushmore 之子 – SR-1
Nelson 强调 Rushmore 以最优质的组件配合最高级的单元研制出来。 SR-1 继承 Rushmore 的优良血统,选用质量极高的组件,配合互相匹配的著名品牌SEAS单元,采用独立分隔声箱的设计,减低单元互相干扰失真。再以特制分音设计,独立调节增益 / 衰减,易于配合环境空间,缔造出优美自然的音色。以 Pass Labs 骄人的科技,配合出众的外形,让您享受音乐之余,更能令您赏心悦目。

SR—2
是厂方继 Rushmore 及 SR 1 之后的第三款座地喇叭,巧妙地运用三路分音设计,同时采用挪威名厂 seas 之 Nextet 系列的七吋中音,10¼ 吋长冲程低音以及 1.1 吋 Hexadym 磁石高音单元。
强调采用高质量的单元为主,非线性的失真产生可能达致非常低而且瞬变反应优异。其分音器内部零件均经人手精心挑选出来,保证其音质的特性不变,而内部接线均是人手焊接的。焊接、检查及测试均在 Pass Labs 厂方内部进行,因此能保证质量的高要求性,还有独特的高低音可作加减调教,也随着房间特性作出补赏。

鸣谢影音极品提供文章
