回复: 谁有:二次余数扩散板的图纸？请发出来，先谢谢了！！！

原帖由 艺术用家 于 2007-8-31 15:33:00 发表
米人啊，找乐林88t，他有

哈哈! 艺术用家抬举了!那么我只说一种普通规格了,因为这种容易记得,总有七个踏步,两个边算一个踏步,其实只有六个踏步,这个是二次余数扩散板,这个容易记得,中心频率是以1000HZ来算的,也就是大家常见的成品板.框架规格是61*121*100(MM).把这个规格除了两个边框,包括板厚(15MM)均匀地分作六等份,从左到右,第一步同表面深下去2.5公分.第二步同表面深下去10公分.第三步深下去5公分.第四步深下去5公分.第五步深下去10公分.第六步深下去2.5公分.就完成了.其他的另行计算.不列了.

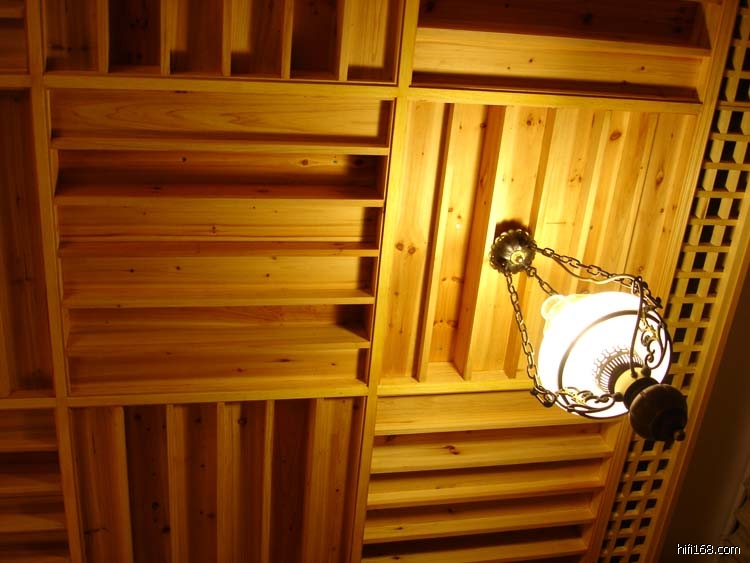

有图示看.

照片 3241.jpg (, 下载次数:69)

jpg(2007/8/31 16:18:54 上传)

照片 3241.jpg

照片 010_nEO_IMG_nEO_IMG.jpg (, 下载次数:60)

jpg(2007/8/31 16:30:20 上传)

照片 010_nEO_IMG_nEO_IMG.jpg

照片 099_nEO_IMG.jpg (, 下载次数:66)

jpg(2007/8/31 16:30:20 上传)

照片 099_nEO_IMG.jpg

照片 100_nEO_IMG.jpg (, 下载次数:56)

jpg(2007/8/31 16:30:20 上传)

照片 100_nEO_IMG.jpg

乐林8 最后编辑于 2007-08-31 16:30:19

TOP

发送短消息 UID 85959 精华 115 weirongguo@126.com 517072153 查看公共资料搜索主题搜索帖子乐林8 乐林8 组别论坛博士后生日19720110 帖子13101 积分65034 性别注册时间2005-05-29	2^# 字体大小: t T 发表于 2007-09-01 11:23 \|显示全部回复：谁有:二次余数扩散板的图纸？请发出来，先谢谢了！！！大同小异!只是针对不同的频率而做!要根据自已的环境尺寸所反影的频率而做,照以上你所列的做就可以了.
