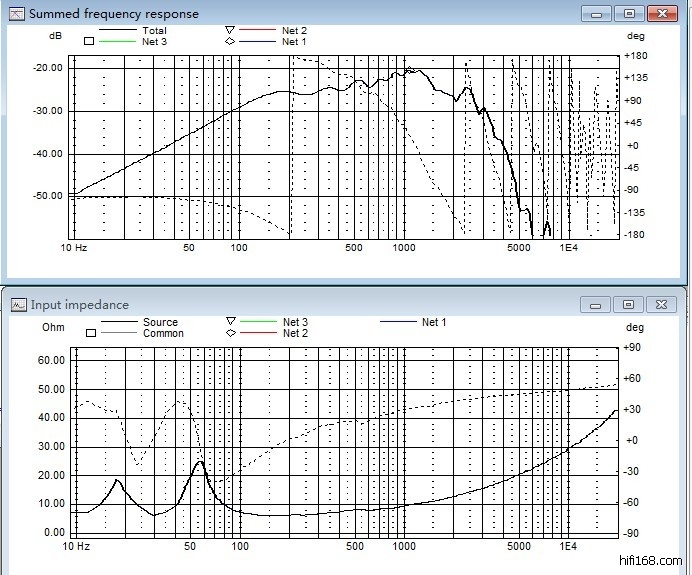

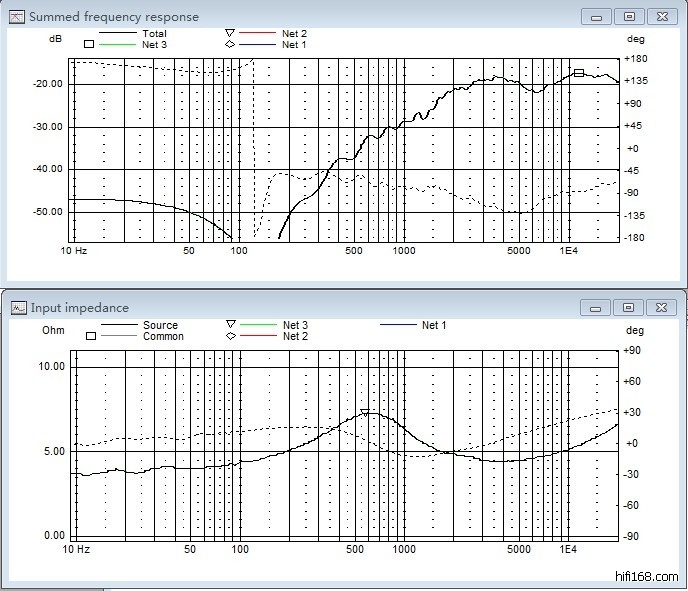

发送短消息 UID 77369 精华 0 查看公共资料搜索主题搜索帖子玩. 玩. 组别论坛博士生日19720110 帖子409 积分454 性别注册时间2004-04-27	1^# 字体大小: t T 发表于 2012-12-20 04:18 \|显示全部我设计了一对箱子，请高手指教，盼能学到更多东西，少走弯路，3分频设计，喇叭是seas 的h1305，E0042，E0040,10寸+6寸+1寸，箱体是自己设计的，因为偷懒，直接按厂家的参数设计了低音容积，没有测试，还有我不太会用复杂的东西，本着好玩的心态，能简单就简单，箱子外形就没有摸了了，因为不会搞 rj.jpg(351.39 K) 2012/12/20 4:18:29 算出来70升，-3db是36hz左右这个是箱子做出装上喇叭后的实测情况，20hz以下的阻抗有些偏差，频响200hz以下不准，不做参考，虽然可以近场测试合成，但是我比较懒，没有搞低音.jpg(272.86 K) 2012/12/20 4:18:29 中音用的密封箱体，容积9升，装喇叭后的实测图中音.jpg(265.48 K) 2012/12/20 4:18:29 高音直接装到了顶上，因为么有障板反射，有一个明显的凹，这个是这种安装方法无法避免的了，为了好的音场定位和只能妥协高音.jpg(247.45 K) 2012/12/20 4:18:29
	玩. 最后编辑于 2012-12-20 04:19:57 本主题由版主 eric 于 2012/11/5 20:17:10 执行设置精华/取消操作分享转发

	TOP

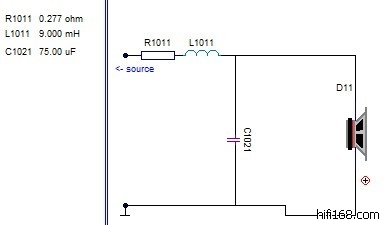

发送短消息 UID 77369 精华 0 查看公共资料搜索主题搜索帖子玩. 玩. 组别论坛博士生日19720110 帖子409 积分454 性别注册时间2004-04-27	2^# 字体大小: t T 发表于 2012-12-20 04:23 \|显示全部根据测试的结果设计了分频器低音低.jpg(19.73 K) 2012/12/20 4:22:31 中音中.jpg(38.12 K) 2012/12/20 4:22:31 高音高.jpg(24.23 K) 2012/12/20 4:22:31


	TOP

发送短消息 UID 77369 精华 0 查看公共资料搜索主题搜索帖子玩. 玩. 组别论坛博士生日19720110 帖子409 积分454 性别注册时间2004-04-27	3^# 字体大小: t T 发表于 2012-12-20 04:27 \|显示全部分频器模拟后的情况曲线图，现在个人认为曲线不是最重要的，相位更加重要，还有其它的就不熟悉了，因为是菜鸟知道的参数不多，望高手指教分频.jpg(293.35 K) 2012/12/20 4:26:46 上面的是合成曲线图，下面的阻抗图，虚线是电相位
	玩. 最后编辑于 2012-12-20 04:28:27

	TOP

发送短消息 UID 77369 精华 0 查看公共资料搜索主题搜索帖子玩. 玩. 组别论坛博士生日19720110 帖子409 积分454 性别注册时间2004-04-27	4^# 字体大小: t T 发表于 2012-12-20 04:33 \|显示全部群延时和相位图，群延时可以看到分频点附近没有大的波动，应该是正常的，为了吻合相位牺牲了曲线，还有很多人说相位不重要，目前争议比较大，个人觉得相位对齐音场定位好不少群延时.jpg(125.44 K) 2012/12/20 4:33:02 相位.jpg(131.88 K) 2012/12/20 4:33:02


	TOP

发送短消息 UID 77369 精华 0 查看公共资料搜索主题搜索帖子玩. 玩. 组别论坛博士生日19720110 帖子409 积分454 性别注册时间2004-04-27	5^# 字体大小: t T 发表于 2012-12-20 04:39 \|显示全部中音喇叭反接后的情况，分频点有30db的谷，相位应该还是对得不错反接.jpg(289.25 K) 2012/12/20 4:38:34


	TOP

发送短消息 UID 77369 精华 0 查看公共资料搜索主题搜索帖子玩. 玩. 组别论坛博士生日19720110 帖子409 积分454 性别注册时间2004-04-27	6^# 字体大小: t T 发表于 2012-12-20 04:54 \|显示全部分频器中分频器.jpg(91.62 K) 2012/12/20 4:54:20


	TOP

发送短消息 UID 77369 精华 0 查看公共资料搜索主题搜索帖子玩. 玩. 组别论坛博士生日19720110 帖子409 积分454 性别注册时间2004-04-27	7^# 字体大小: t T 发表于 2012-12-20 04:59 \|显示全部箱子，高音安装试了几种方法，没有障板的方法我最喜欢，音场定位好，空气感好，分频器是按这个安装设计的音箱.jpg(63.83 K) 2012/12/20 4:58:37 音箱1.jpg(46.46 K) 2012/12/20 4:58:37


	TOP

发送短消息 UID 77369 精华 0 查看公共资料搜索主题搜索帖子玩. 玩. 组别论坛博士生日19720110 帖子409 积分454 性别注册时间2004-04-27	8^# 字体大小: t T 发表于 2012-12-22 10:29 \|显示全部电感前面那个电阻是电感的内阻，并非加上去的衰减电阻，音箱内部驻波有专业的软件可以模拟，只是太复杂，对于我们这些懒人就不去模拟了，而且内部都有复杂的加强筋，塞满了吸音棉，箱内驻波的情况也可以测试到，还算好吧，测试基本没正常


	TOP

发送短消息 UID 77369 精华 0 查看公共资料搜索主题搜索帖子玩. 玩. 组别论坛博士生日19720110 帖子409 积分454 性别注册时间2004-04-27	9^# 字体大小: t T 发表于 2012-12-22 10:34 \|显示全部看了一下你的分频器的电路图，主要的问题是信号电流应先进分频器，再进电阻衰减器衰减后进喇叭，不能先衰减再分频，从交流电路的无功原理来看，并联的电感，电容会把信号返馈给功放，再去到别的喇叭，返回路上的电阻会消耗信号电流，影响音质，我实际听过这样分频器的音箱，与理论分析的结论一致。你这段话应该是自己琢磨的吧，这个倒是能肯定的说不靠谱


	TOP

发送短消息 UID 77369 精华 0 查看公共资料搜索主题搜索帖子玩. 玩. 组别论坛博士生日19720110 帖子409 积分454 性别注册时间2004-04-27	10^# 字体大小: t T 发表于 2012-12-26 23:52 \|显示全部箱子的那些都可以用软件模拟和实际测试，这些是做箱子的基本参数了，电阻在前或者后都是根据实际情况决定的，不是靠想象定的，现在没有实际测试做箱子的情况可能真是很少了，大厂的箱子都是经过无数测试改动才设计出来的，你看看名厂哪个是没有测试的，靠猜真的很难啊，我设计的这个箱子模拟出来的结果跟装上分频器实际测试的结果完全一样，希望你也能测试，模拟，不是靠想象，其实真的很容易，你都会自己编程了应该比我这菜鸟对老外的音箱设计软件容易上手多了吧，我也是业余玩玩，很多专业软件要是上手了设计箱子就舒服了，面板衍射，箱体谐振等等情况全部可以事先知道


	TOP

发送短消息 UID 77369 精华 0 查看公共资料搜索主题搜索帖子玩. 玩. 组别论坛博士生日19720110 帖子409 积分454 性别注册时间2004-04-27	11^# 字体大小: t T 发表于 2012-12-27 00:00 \|显示全部回复 110# 强悍制箱的帖子咦，那个。。。。是高音分频，看到这里我不说了，您慢慢设计吧，抱歉，打扰了
