来晒晒我的电源处理器 [复制链接]

君心可晴
头像

  • 论坛发烧友
  • 29
  • 29
  • 2011-10-25
1#
t T
发表于 2011-12-27 01:01 |显示全部

原帖由 TGLEEAUDIO 于 2011-9-8 1:37:00 发表
回bollerluo 兄：
技术优点和普通厂家相比有很多，现举2个比较典型的方面：
1，信号再生部分，世面上可见的是纯正弦波输出的处理器，内部必然有一个基准正弦波再生电路，如果是校正型的，必须和工频同步，如果是再生型的，则可以不同步（同步比较理想，否则容易产生差拍干扰，但有个别需要60HZ输出，则不能做到同步），这个基准波形至关重要，因为所有取样比较都以这个波形为参考，且最终要放大到几十倍到输


请教兄，DDS模式发生的波形作为再生波形理想吗？
本主题由 版主 eric 于 2011/9/11 16:02:25 执行 设置精华/取消 操作
分享 转发
TOP
君心可晴
头像

  • 论坛发烧友
  • 29
  • 29
  • 2011-10-25
2#
t T
发表于 2011-12-27 17:54 |显示全部

诚心请教TGLEEAUDIO兄， 小弟囊中羞涩，也爱好DIY ，今日正在筹备一个电源处理器，其组成结构较为简单，只求有感官上的改进，不能说达到什么层次，正弦波信号发生器是DDS调制出来的，0HZ-2MHZ ，（之前设计过一个晶振分频后方波经过带通滤波转正弦波的板子，只是苦于固定频率256HZ或512HZ不太方便转换频率所以换了一只DDS波形发生器）然后直接接上一个单声道后级AB类6功率管的功放板子，在经过工频环牛反过来用输出高电压，过压保护开关控制过压。示波器里放大波形显示DDS的正弦波是像无数小点组成的波形，跟晶振分频滤波出来的线性波形有不同。
有几个疑问想兄弟帮解，DDS调制的波形好不好？功放板AB类失真小还是A类小（估计甲类功率会变小？）输出隔离牛用工频50HZ现成环牛能过400HZ变频后的交流吗？放大板需要调到一个什么工作状态好呢？

谢谢兄帮解疑！
TOP
君心可晴
头像

  • 论坛发烧友
  • 29
  • 29
  • 2011-10-25
3#
t T
发表于 2012-01-04 12:13 |显示全部

原帖由 TGLEEAUDIO 于 2011-11-30 15:25:00 发表
dd431 兄好！
电能质量问题有很多，对音响系统可造成比较严重影响的归纳主要有以下几个方面：
1，电压波动程度。可造成音响系统工作失常或性能降低。
2，干扰程度。可造成音响系统工作失常或音质恶化。
3，直流成分。可造成效率降低、机器内部异常噪音、变压器异常温升等问题。
4，波形失真率。可造成效率降低、机器内部异常噪音、变压器异常温升等问题。
5，浪涌。可造成硬性故障。
6，尖峰。可


请教兄 怎么在波形上判断交流电里是否存在直流呢？

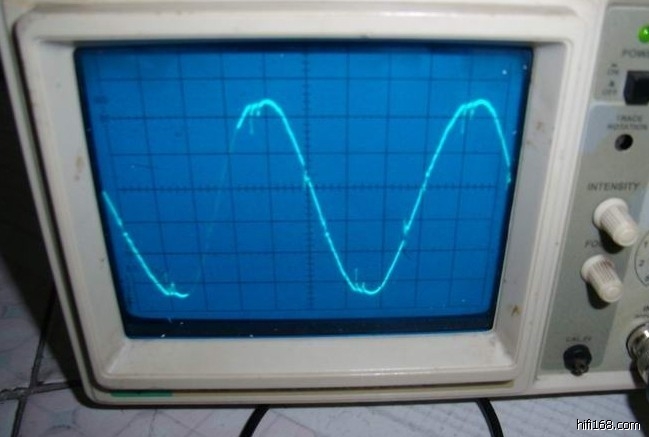

我家中午时候的市电波形。。。。
TOP
