我的新玩具柏韵pureaudio PA-10胆唱放（巡回试听活动请见29页，... [复制链接]

柏韵音响
头像

  • 论坛博士后
  • 646
  • 3169
  • 2009-12-13
1#
t T
发表于 2012-05-04 10:35 |显示全部

原帖由 jacky70 于 2012-5-4 2:05:00 发表
很好的用料，不過二位版主介紹這麼多，也沒有提到關鍵叄數增益?


多谢大家的关注支持先！


本机的增益为 MC 68db；MM 44db


迟d，我会再上一个音频分析仪测量出来的详细指标！


多谢大家！
本主题由 版主 Willson 于 2012/6/15 10:57:50 执行 主题置顶/取消 操作
分享 转发
TOP
柏韵音响
头像

  • 论坛博士后
  • 646
  • 3169
  • 2009-12-13
2#
t T
发表于 2012-05-04 10:47 |显示全部

原帖由 hpstudio 于 2012-5-4 9:31:00 发表
非常关注，最近也是频繁的试听各款唱放。
邝版建议很对，50、100、300、500、1K、47K阻抗最好，MM需要负载容量调整，100p、200p、250p、300p，可能的话参考马克25唱放增加一档自选，在内部加两组接线柱用家可以任意换。
增益最好有6dB调整量。


你好，hpstudio


阻抗可以按用家的要求定做，MM的负载电容也可以改，只是开关布线不方便，就没加上了。
唱放的增益目前是标准的，暂时不能选择调整，
我自己用的是0.25mv的头，基本应付有余了！


多谢支持！
TOP
柏韵音响
头像

  • 论坛博士后
  • 646
  • 3169
  • 2009-12-13
3#
t T
发表于 2012-05-04 11:13 |显示全部

原帖由 kevinlove 于 2012-5-4 11:08:00 发表
请PM联系电话，有事请教。


你好， 13903060625 ，罗生
TOP
柏韵音响
头像

  • 论坛博士后
  • 646
  • 3169
  • 2009-12-13
4#
t T
发表于 2012-05-04 11:27 |显示全部

原帖由 winsonng 于 2012-5-4 11:17:00 发表
除了负载感抗,RIAA的精确度才是关键哦


你好，winsonng，忘记多谢你先！


请放心，RIAA的精确度是＋－0.5db!
TOP
柏韵音响
头像

  • 论坛博士后
  • 646
  • 3169
  • 2009-12-13
5#
t T
发表于 2012-05-05 13:23 |显示全部

回复 63# shotchen 的帖子

多谢 Shotchen的好提议，以后有机会可以考虑一下！

目前我们也是以定做为主！
TOP
柏韵音响
头像

  • 论坛博士后
  • 646
  • 3169
  • 2009-12-13
6#
t T
发表于 2012-05-05 16:16 |显示全部

上几张产品开发时，用10万级的 Prismsound DS3 音频分析仪测量的图片：

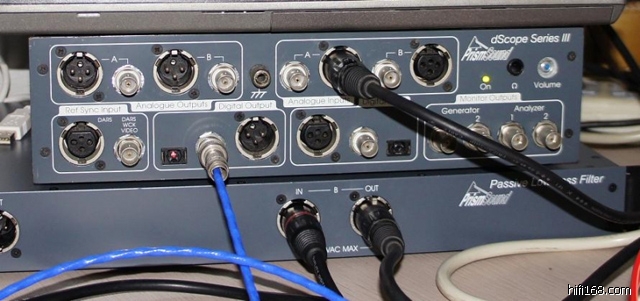

音频分析仪：






噪声图：

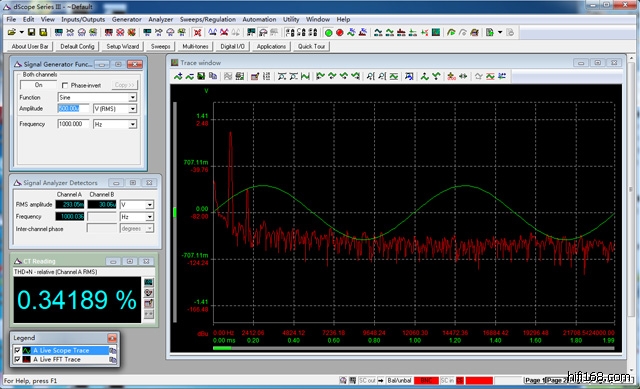

失真图：
TOP
柏韵音响
头像

  • 论坛博士后
  • 646
  • 3169
  • 2009-12-13
7#
t T
发表于 2012-05-08 09:46 |显示全部

原帖由 markh 于 2012-5-8 6:21:00 发表
很希望能在档口玩玩，罗生几时啊？


你好，Mark哥！


我会尽快准备好一台样机供大家评测的了！


多谢各位支持！
TOP
柏韵音响
头像

  • 论坛博士后
  • 646
  • 3169
  • 2009-12-13
8#
t T
发表于 2012-05-08 14:14 |显示全部

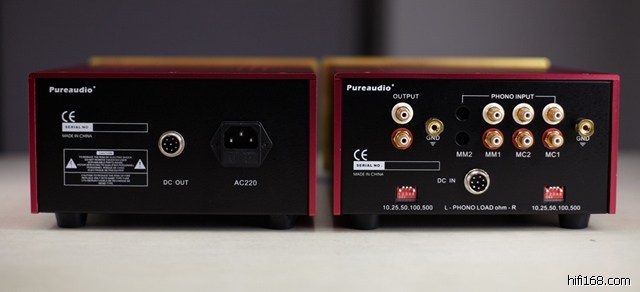

发个正式的产品资料：

Pureaudio唱頭放大器PA-10 MC/MM Phono PreAmplifier


        Pureaudio PA-10 混合式电子唱头放大器是采用由德国早年就职于欧洲国家半导体公司（National Semiconductor Europe）的著名音频电子工程师---Borbely 设计的电子线路，现由柏韵音响经过接近1年的深入完善并优化，成功调试完成的 Hi-End级超低噪声唱头放大器，能同时支持 MC 及标准 MM 唱头规格，更加支持低内阻的 MC 唱头，声音温纯，细腻，失真少，频宽宽；独立的分体电源设计，高精密的胆高压整流加上 MOS-FET 高压稳压混合输出电源电路设计，保证供电电压的稳定，干净，没有干扰杂波。










●由德国著名音频电子工程师设计线路，柏韵深化制作
●同时支持低内阻的MC及标准 MM 的低噪声唱头放大
●混合式的 MC 放大是采用了超低噪声的 JFET 对管加上低噪声电子管6922
  （E88CC ）的混合式的电路设计
●6922 负责 MM 放大，12AX7 负责 RIAA 均衡网络及放大输出
●完全符合国际  RIAA  标准均衡网络曲线，误差少于0.5%
●可调式  MC 负载阻抗选择
●高压采用 6Z5P 胆整流加上 MOS-FET 高压稳压输出
●分体式独立电源及放大器机箱设计
●支持 2 路 MC，1 路 MM ，共四路输入切换，方便多臂使用
●高品质的 CMC 音频 RAC 信号座


        6922（E88CC）的胆混合电路设计，并运行在大电流的工作状态，保证声音的厚润、自然、流畅。MC 放大部分的增益为 50dB，频宽到达 30khz，失真只有 0.3% ；并增加了对 MC  唱头阻抗的 5 个负载阻抗选择，用户可以根据自己的唱头阻抗值，通过背拨动开关选择匹配的阻抗。独特的 MC 放大是采用了超低噪声的 JFET  2SK146 对管加上低噪声电子管6MM部分也由低噪声的 6922（E88CC）担任放大，增益为 30dB，频宽 80khz，失真为 0.5%。RIAA  均衡部分是采用高放大倍数的 12AX7 担任，可以实现高精确度的RIAA 均衡网络，并能提供 25dB 的 放大，以及只有 0.5% 的精度误差，频宽为 35khz。


        PA-10 的电源部分是经过了严格的调试测量的，采用了 6Z5P 作为高压胆整流，并加上了 MOSFET 大功率场效应管做高压的稳压输出，以达到零电压波动，以及最小的直流纹波，以确保声音的干净，没干扰，背景相当宁静，更加能体现模拟的声音效果。独立的电源机箱，更加确保了不会干扰到高灵敏度 、高增益的唱放部分电路，更加能表现出音乐的自然、细节及情感！


技术指标：


增益：MC：68dB；MM44dB
频宽：20hz---20khz (-1dB)
失真：0.3%
信噪比：-78dBV  （2mV）
功耗：100W
MC输入负载阻抗选择：10，25，50，100，500 ohm
MM输入阻抗：47k ohm
输入选择：4路（MC 2路，MM2路）
电子管：6922 x 4，12AX7 x 2，6Z5P x 1
体积：宽220，高110，深250  共2台（放大器及电源分体）
TOP
柏韵音响
头像

  • 论坛博士后
  • 646
  • 3169
  • 2009-12-13
9#
t T
发表于 2012-05-08 23:04 |显示全部

多谢Dr Kuang帮手解答！
TOP
柏韵音响
头像

  • 论坛博士后
  • 646
  • 3169
  • 2009-12-13
10#
t T
发表于 2012-05-10 08:56 |显示全部

其实，个人认为设置的阻抗低就意味着唱头的声音衰减增加，阻抗高就衰减少，所以当设置阻抗较高的时候感觉会爽，其实应该声音会比较飙了，所以适当的阻抗设置才会令声音更加平衡，既不会没力气，也不会过飙！
TOP
柏韵音响
头像

  • 论坛博士后
  • 646
  • 3169
  • 2009-12-13
11#
t T
发表于 2012-05-19 09:48 |显示全部

昨天城中3位音响名人一起调试黑胶系统，今天还要继续！
在此多谢一下：李大侠，邝医生，啊斌！辛苦晒他们了！
希望今天可以调出更好的声音，明天比大家欣赏。
TOP
柏韵音响
头像

  • 论坛博士后
  • 646
  • 3169
  • 2009-12-13
12#
t T
发表于 2012-05-19 10:50 |显示全部

听日2点半，音像城4楼，灵敏音响房间，欣赏黑胶唱片！
TOP
柏韵音响
头像

  • 论坛博士后
  • 646
  • 3169
  • 2009-12-13
13#
t T
发表于 2012-05-20 00:16 |显示全部

经过2日,足足12个钟对整套黑胶系统的设置调试,终于今晚8点正完成调试,明天就可以给各位黑胶发烧友欣赏了!

我在此对W版主及邝版的责任心,对音响声音的执着,对黑胶系统的严谨追求表示衷心的感谢!
还有衷心感谢李大侠的热情指导,并无偿的提供高质素的音箱,他私人的信号线以及喇叭线,多谢!
TOP
柏韵音响
头像

  • 论坛博士后
  • 646
  • 3169
  • 2009-12-13
14#
t T
发表于 2012-05-23 22:20 |显示全部

FM 122 唱放声音清丽脱俗,分析力高,频宽又宽,我个人都好中意!
李大侠前级声音够厚,力水好足,用料更加系猛!

支持搞个大侠专场!
TOP
柏韵音响
头像

  • 论坛博士后
  • 646
  • 3169
  • 2009-12-13
15#
t T
发表于 2012-05-25 16:43 |显示全部

原帖由 jacky70 于 2012-5-25 9:44:00 发表
赶早不赶晚，就这个周日啦，大家都很期待，等不急了。我爱Lp兄也把你的收腰带过去，看柏韵换古董管后，潜力多大。同时，听几张尖货黑胶。


哈哈，你地去边家屋企玩呢，需要我提供样机吗？
TOP
柏韵音响
头像

  • 论坛博士后
  • 646
  • 3169
  • 2009-12-13
16#
t T
发表于 2012-05-25 21:18 |显示全部

原帖由 jacky70 于 2012-5-25 16:48:00 发表
找機會去 您鋪頭聽吧。

個人感覺有時候'也要看機選膽管'


jacky70 兄,多谢支持阿!
我铺头套系统,可能未够班喔!


我打算安排部样机,提供比有资历的168玩家测试玩下,正在计划中了!
吾知有无兴趣呢
TOP
柏韵音响
头像

  • 论坛博士后
  • 646
  • 3169
  • 2009-12-13
17#
t T
发表于 2012-05-26 07:50 |显示全部

哈哈，好啊，我随时拿样机过啊mark哥铺头
TOP
柏韵音响
头像

  • 论坛博士后
  • 646
  • 3169
  • 2009-12-13
18#
t T
发表于 2012-05-26 22:25 |显示全部

以上2位大哥可以安排给你们测试下,等我安排一下样机先,因为现在只有一台样机了,
其他客户都是要订货.

有机会也可以测试下我们的单晶牛211 机,可能都会有莫大的惊喜的喔!
TOP
柏韵音响
头像

  • 论坛博士后
  • 646
  • 3169
  • 2009-12-13
19#
t T
发表于 2012-05-27 22:07 |显示全部

原帖由 recorders 于 2012-5-27 19:53:00 发表
能申请试听吗？


你好啊,recorders


可以,等时间安排!多谢支持!
TOP
