20平米独立听音室调音基本完成上图交流! [复制链接]

难忘的战斗
头像

难忘的战斗

  • 论坛博士后
  • 1968-7-22
  • 1030
  • 1166
  • 2005-07-16
1#
t T
发表于 2008-10-21 14:32 |显示全部
经过好一段时间的折腾,听音室调音基本完成,在此简要汇报,以便交流,请提建议,以最终细调。
房间尺寸：540X370X245  共20平方米。
器材：WADIA 581CD/SACD    JADIS DA50胆机合并功放 SPENDOR SP100书架箱 德颂1200电源
线材：初步使用全套DIY 银质信号线、CD电源线，铜质功放电源线、喇叭线。
分享 转发
TOP
难忘的战斗
头像

难忘的战斗

  • 论坛博士后
  • 1968-7-22
  • 1030
  • 1166
  • 2005-07-16
2#
t T
发表于 2008-10-21 14:54 |显示全部

回复: 20平米独立听音室调音基本完成上图交流!

总体结构：
电源：10平方电源线从楼房总配电房直接拉进，经过西门子63A保护器，10平方和4平方到前墙，用38度五的墙插接出。

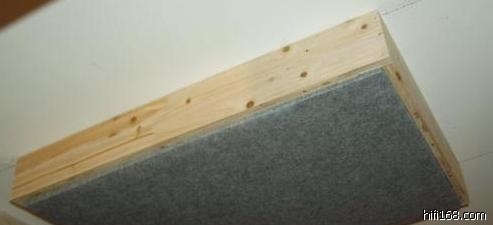

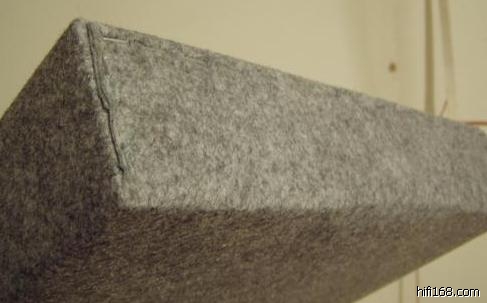

吸音扩散体：俩侧间隔设微孔吸音板，内填无纺布包裹5CM厚玻璃棉，间隔的空挡处设置3CM后棕垫子，俩侧后方俩个碟架，顶上12块大小不一（平均55X70）10CM厚方格，内填10CM厚无纺布包玻璃棉。后墙是大书架。地面3平米羊毛毯。170X80X20二次余数活动扩散板三块，放在前墙。
TOP
难忘的战斗
头像

难忘的战斗

  • 论坛博士后
  • 1968-7-22
  • 1030
  • 1166
  • 2005-07-16
3#
t T
发表于 2008-10-21 15:12 |显示全部

回复: 20平米独立听音室调音基本完成上图交流!

调声过程：
房子弄好后急切地一个人把所有其材搬进去，接好，一开声，气坏了，很难听，原来把一个箱子的线接反了，声音乱飘。
调整后安慰了许多，但明显生硬。所以用了几天进了沙发、地毯、书、四个原来的大树根，声音好了许多。
但总觉得声音不自然，主旋律出来很冲，声场不开扬，有朋友说吸音太多了，所以准备把顶上的填充物拆下来一部分，才拆了一块就累的满头大汗，所以就去请了发烧名人石头音响店的柴老板来鉴定，他意见是吸音不足，建议俩侧加些软体。
赶到沙发材料批发市场买海棉时发现棕垫子是好东西，买了6平方米3CM厚的软棕垫子（共200元，很经济的），裁成合适尺寸加到俩侧空挡。
我要的声音出来了！！松软自然，定位清晰！
TOP
难忘的战斗
头像

难忘的战斗

  • 论坛博士后
  • 1968-7-22
  • 1030
  • 1166
  • 2005-07-16
4#
t T
发表于 2008-10-21 15:24 |显示全部

回复：20平米独立听音室调音基本完成上图交流!

目前的问题：
1、音量偏小时效果最佳，音量大点时房间高度不足的压迫感就出来了。
2、部分软件人声感觉比较靠后（远），显得伴奏声大，大部分软件没问题，但同样的碟，和我原来24平方的客厅比，人声还是远了些，不知哪个是正确的！
3、整个房间的色调比较“荒凉”，适合听情绪无奈的音乐。
因为个人经验不足，希望大家多提建议，有机会的来现场指导一下，地点在西安曲江。
最后编辑难忘的战斗 最后编辑于 2008-10-21 15:43:44
TOP
难忘的战斗
头像

难忘的战斗

  • 论坛博士后
  • 1968-7-22
  • 1030
  • 1166
  • 2005-07-16
5#
t T
发表于 2008-10-21 22:54 |显示全部

回复：20平米独立听音室调音基本完成上图交流!

谢谢许兄的分析建议,等你的线到了我组合着试试!
TOP
难忘的战斗
头像

难忘的战斗

  • 论坛博士后
  • 1968-7-22
  • 1030
  • 1166
  • 2005-07-16
6#
t T
发表于 2008-10-22 00:22 |显示全部

回复: 20平米独立听音室调音基本完成上图交流!

原帖由 hutuchong 于 2008-10-21 23:48:00 发表
我的房间与楼主的相似......目前感觉不错。

很成功的经验!
TOP
难忘的战斗
头像

难忘的战斗

  • 论坛博士后
  • 1968-7-22
  • 1030
  • 1166
  • 2005-07-16
7#
t T
发表于 2008-10-22 12:33 |显示全部

回复: 20平米独立听音室调音基本完成上图交流!

原帖由 szlghyj 于 2008-10-22 9:51:00 发表
我很羡慕 问下玻璃棉是什么样的棉?

玻璃棉因为丝很细,所以操作工程中皮肤有点痒,用无纺布包上俩层绝对没问题,很好的吸音材料,吸收范围比较大.






房间的DIY过程曾在下连接帖子里详细介绍:
http://bbs.hifi168.com/showtopic-140164-4.aspx
TOP
难忘的战斗
头像

难忘的战斗

  • 论坛博士后
  • 1968-7-22
  • 1030
  • 1166
  • 2005-07-16
8#
t T
发表于 2008-10-22 12:37 |显示全部

回复: 20平米独立听音室调音基本完成上图交流!

原帖由 anfield 于 2008-10-22 0:53:00 发表
不错，不过听说玻璃海棉对人体危害比较大。

用厚点的无纺布包上俩层（层包棉片．另一层为外装饰封闭）就没问题，主要怕暴露。
TOP
难忘的战斗
头像

难忘的战斗

  • 论坛博士后
  • 1968-7-22
  • 1030
  • 1166
  • 2005-07-16
9#
t T
发表于 2008-10-22 12:56 |显示全部

回复: 20平米独立听音室调音基本完成上图交流!

原帖由 GRAMMY 于 2008-10-22 10:25:00 发表
为什么前面要有一个木梁

木梁里面包了一个消防管，用软泡膜填充。
两边墙的微孔和玻璃吸音棉组合主要对中高频，微孔板也有扩散的作用，间隔的棕垫子也是对中高吸收，棕垫子用在很多音乐学院的练琴房的墙上，其纤维远粗于玻璃棉，三块扩散板和俩碟柜对中频有扩散和一定吸收作用，后面的书架很重，下面一排是空腔柜装东西，门上有一圈间隙，整个对低频有调节作用。
目前感觉中高不吵了，低频也基本不翁，可能您所讲顶部应该再加点扩散更好一些，我的空间低，不知如何处理顶部，才能尽量让听感好象空间仍然高？
TOP
难忘的战斗
头像

难忘的战斗

  • 论坛博士后
  • 1968-7-22
  • 1030
  • 1166
  • 2005-07-16
10#
t T
发表于 2008-10-22 14:29 |显示全部

回复：20平米独立听音室调音基本完成上图交流!

总之SP100推好比较费$,选功放时对比过PASS合并150,考虑味道好些,还是选了胆机。
TOP
难忘的战斗
头像

难忘的战斗

  • 论坛博士后
  • 1968-7-22
  • 1030
  • 1166
  • 2005-07-16
11#
t T
发表于 2008-10-22 14:36 |显示全部

回复: 20平米独立听音室调音基本完成上图交流!

原帖由 松香味 于 2008-10-22 13:40:00 发表
这样搞能出好声我看有点悬


松兄岂能坐视！针对性的指导一下！我能修正的修正一下，无法改的也利于其他朋友参考啊。
TOP
难忘的战斗
头像

难忘的战斗

  • 论坛博士后
  • 1968-7-22
  • 1030
  • 1166
  • 2005-07-16
12#
t T
发表于 2008-10-22 17:23 |显示全部

回复: 20平米独立听音室调音基本完成上图交流!

原帖由 yangjuch 于 2008-10-22 8:14:00 发表
注意防止虫害，防火。有这么多木料和吸音材料，在南方很难护理，只要是梅雨季节，墙壁都是出水的，被褥都是黏黏的。


北方不潮,只是有个小换气扇,换气比较慢,人多或抽烟后需要开一会门。
TOP
难忘的战斗
头像

难忘的战斗

  • 论坛博士后
  • 1968-7-22
  • 1030
  • 1166
  • 2005-07-16
13#
t T
发表于 2008-10-22 19:27 |显示全部

回复: 20平米独立听音室调音基本完成上图交流!

原帖由 GRAMMY 于 2008-10-22 17:22:00 发表
木梁里面包了一个消防管，。。。。。。。


以人声的大致上限1000hz而言，1/4波长就是8.5公分，也就是说要吸收1000hz的声波你需要至少8.5公分的吸音材料 [/quote]
我的顶上是11CM厚，侧面是8CM，后墙的书价背板和墙之间留了点空隙，考虑对低频有缓解，房子小当时就怕低频翁翁，现在看来还行。确实需要加点扩散的东西，扩散板的理论扩散频率是550HZ-2300HZ，具体我也忘了，大概范围就这，扩散板放在前墙除了扩散外，立到那里也是吸收一部分低频，因为房子里木面很大，所以高频的吸收实际可以了。。。。总指导老柴指出增加一些书架最好。
TOP
难忘的战斗
头像

难忘的战斗

  • 论坛博士后
  • 1968-7-22
  • 1030
  • 1166
  • 2005-07-16
14#
t T
发表于 2008-10-22 23:30 |显示全部

回复: 20平米独立听音室调音基本完成上图交流!

原帖由 延安 于 2008-10-22 22:38:00 发表
真想来听听,享受一下.有机会一定来,不要太认真了,容易走火入魔,好好享受音乐吧.

TOP
难忘的战斗
头像

难忘的战斗

  • 论坛博士后
  • 1968-7-22
  • 1030
  • 1166
  • 2005-07-16
15#
t T
发表于 2008-10-22 23:41 |显示全部

回复: 20平米独立听音室调音基本完成上图交流!

原帖由 anfield 于 2008-10-22 23:29:00 发表
战斗兄，您拉的是何种电源专线？小弟正为此苦恼


我的房间对门就是楼房的总配电室,给物业领导做了做工作,就从大线上直接拉过来了,我的电表直接安装在大配电箱上,线就是到装修超市买国产好的10平方的线,就是安装墙插时线粗,操作有点难度。
TOP
难忘的战斗
头像

难忘的战斗

  • 论坛博士后
  • 1968-7-22
  • 1030
  • 1166
  • 2005-07-16
16#
t T
发表于 2008-10-23 01:24 |显示全部

回复: 20平米独立听音室调音基本完成上图交流!

原帖由 anfield 于 2008-10-22 23:46:00 发表
印象中10平方以上好象都是电缆吧，线有没有带屏蔽？

另外，有没有搞独立地线

10平方的线和4平方的外观一样，就是粗了很多，里面是多股线，我用线管分别穿了，没做屏蔽，因为有电源净化器，地线用的2.5平方的线，没有独立。
TOP
难忘的战斗
头像

难忘的战斗

  • 论坛博士后
  • 1968-7-22
  • 1030
  • 1166
  • 2005-07-16
17#
t T
发表于 2008-10-23 01:55 |显示全部

回复: 20平米独立听音室调音基本完成上图交流!

原帖由 松香味 于 2008-10-22 22:13:00 发表
。。。。。记得曾经给过你非常全面的建议，但是，就像“地心学”普遍被人们的“直观感受经验”所接受认可的“地心学时期”，提出“日心学”观点是会被“绞杀”的。


其实我的处理原则和松兄的理论原理方向是一致的。
这次听音室处理的大方案上的确定来自三个专家：
一是168的松兄，主要理论见“扩散”与“吸收”帖子，大面指导思想为“最好的声音表现和效果，扩散处理——很难甚至不可能达到。吸收处理——才是达到“终极目标”的声音表现和效果的主要手段，当然也可配合适当的扩散处理。”     “微孔板+适当的内容积，就是很好的低频吸收方案，它对高频影响相对就很小。”具有对本听音室松兄提出了个人建议：“如果装修时做了吸音掉顶，装修好了后只还有245CM问题就不大。现在是还没装修尽高只有245，天花板的反射会比较强烈，结果：歌手不是站不起来，而是没有明确的“高度”聚焦。最可能的情况是1米到两米多的垂直线上都是歌手的声音，形成“垂直线散焦”现象。如果两侧墙反射强烈，也能形成“水平线散焦”现象。”“个人认为，天花板做内空间25~30cm深的“吸音陷阱”和四面墙做70cm高4~5cm深的“吸音墙裙”应该不能少，其他可参考本帖里相关部分。你的环境尺寸比例还是不错，就是太矮了些，天花板做“吸音陷阱”处理的目的就是要解决这个“太矮”的问题。其实有2.1米高，应该不会碰到头吧？这样处理后视觉上是更矮了，听觉上则会高了许多许多。仅供参考！ ”     “再给兄弟出个主义。记得你的房间比较长，在入门侧（听音位后面）做个强吸收处理，地面和天花板做中高频吸收处理，效果应该还是不错，但是高度基本上就没有占用空间了。具体是后墙做深度35~40cm的穿孔吸音处理，空腔内填充玻璃棉；平穿孔处理面入门处再做一道穿孔门，原来的门不改变，但穿孔门后面固定安装4~5cm中密度海绵，利用两门之间的空腔吸音。这样整个后墙就是整体的强吸音处理了。天花板用1.5cm海绵外包装墙毯；地面用厚1cm的地毯；其他墙面不用再做处理。  这个结构的效果：对中高频具备挂限消声的效果，对低频有相当于接近两倍吸收的作用。环境空间声学效果增大，室内声压整体上中、高、低频可接近平衡。声象聚焦定位也非常不错的。
”
二是本地发烧店柴老板的意见，基本和松兄意见相似，强调小空间要吸为主，尤其低频不能翁，高频后期还好调整。
三是声学工程专业的清华学子王先生，意见也和上面二位相似，给做了初步草图，基本和现在出来的大样子差不多，少了其设计的弹性吸声结构，多了棕垫吸声体，顶上少了俩个锥形吸声体。整体吸声材料没有原计划用的多。
   三位专家的思维方向基本统一，综合房间的情况，得出最终方案。
TOP
难忘的战斗
头像

难忘的战斗

  • 论坛博士后
  • 1968-7-22
  • 1030
  • 1166
  • 2005-07-16
18#
t T
发表于 2008-10-23 02:22 |显示全部

回复: 20平米独立听音室调音基本完成上图交流!

综上总结：
1、我的顶部吸声不够，这和松兄的原有建议有很大差距，柴老板也认为顶部吸声不足，在大音压下压迫感就出来了。
2、有一定的“垂直线散焦”情况，也是顶部吸收不足有关。
3、相对来说，声音的处理还是基本成功的，处理方向是正确的，声音的宽松感还是比较明显，只是一些方面程度尚欠，需要细调。
4、微孔板内填玻璃纤维包、棕垫都是很好的吸音材料，但如果你的空间如许的话，最好还还是俩侧作成大书架和碟柜，那东西对高中低都有吸收作用，而且有扩散的作用，还实用，我现在明显放碟的地方不足！
      感谢柴老板、王先生！感谢松香味、sprs、abrams、ray_ji、乐林8、延安、寒石等等烧友的指点！
      等我折腾一阵子后再汇报！
TOP
难忘的战斗
头像

难忘的战斗

  • 论坛博士后
  • 1968-7-22
  • 1030
  • 1166
  • 2005-07-16
19#
t T
发表于 2008-10-23 17:53 |显示全部

回复：20平米独立听音室调音基本完成上图交流!

今天下午有意用很大的音量,低频表现不错,听贝多芬序曲集时感到功放的控制力有些欠缺,好象带点"咬不动"的感觉,小编制的表现很好,最近喜欢张子谦的古琴,就差一壶铁观音了!
