装一间听音室，同时谈谈听音室的装修及测量 [复制链接]

一、听音室装修的目标和原则

对听音室而言，装修的目标或原则是：全频段平均吸音，把房间的频响尽可能做平直，同时混响时间控制在理想值，并且尽可能消除驻波和共振的产生。

对20平方的听音室，混响时间在400ms比较理想，10平方大约是300ms。现在的面积大约300-400ms的值比较好。


二、听音室的规划



办公室如图所示（手绘的，将就看），自己的打算是把其中的一部分装成听音室，另一半用来办公。按理说靠里面的形状更规则，用来做听音室也更好。不过，里间有一个办公隔间（就是整体的办室隔间，没有标出），所以只好用靠沙发的那边了（后面就是窗户）。

规划的听音室面积大约为：5.6*3.6-2*0.8=18.56平方，这个面积做听音室还是可以的。不过，它的问题是仍然很明显，一是对自己的NS14、15、16音箱来说这个面积是足够了，但对NS17来说则是明显不足；二是宽度只有3.6米，这会导致音箱的距离很窄，对声场相当不利；第三是两侧上边有两个装射灯的空腔，沙发后面的墙和天花板也有一个明显的空腔，都很容易形成驻波。如下图所示：

装修设想如下：

一、隔断墙采用石膏墙，加15mm的欧松板加强，防止低频共振，中间夹吸音棉。后面利用电钻打孔，把后墙变成合适的扩散加吸音的面。不过，在自己打了一个孔后，就否决了这个方案，改在后墙装扩散吸音板替代（不然，咱们听音室的形象就全毁了）；

二、左右墙加吸音板，主要吸收中高频，一开始准备用海绵组墙，后面考虑到美观和吸音问题改为用聚酯纤维板（吸收300Hz以上中高频效果非常好）；而海绵只吸高频，而对中低频则完全没有吸音作用；

三、左右墙上的空腔上放置些吸音海绵，主要目的是打乱空间，不让其形成驻波，另外也吸收一点高频；

四、沙发后面放里面装满包装材料的纸箱，一方面打乱空间减少驻波，另一方面吸收低频（装满东西的纸箱即是一个个的低频陷井，可以用来吸收低频）；

五、地板和天花板先暂时不做处理，等最后装修好后根据测试的结果做为微调。

三、装修材料的采购及费用等

本着节约的目的（少花钱多办事），材料主要都是自己购买；能自己动手，就不找专业的施工队（美观方面就不作过多要求了）。所以，全部的工程除了石膏墙，都是自己动手完成的（要将就一下，美观方面不能要求。反正，俺媳妇儿没意见，你们的意见再大也没有用，嘿嘿）。

一、隔断石膏墙主材加人工：1600元；15mm的欧松板（共18平方，6块）：600元，吸音棉：9平方共360元；木门：700元；

二、12mm的高密度聚酯纤维吸音板，每平方35元，22平方共770元；

三、8cm高密度吸音海绵10块：120元；5cm低密度吸音海绵10块：66元；

四、背面木质吸音板（如图），共计12块，花费460元，加运费100元；


其它辅材（主要是免钉胶）：约150元；包装纸箱N只，免费（全部是自己这些年用剩的耳机包装材料）；

本次声学装修共计花费：3260元（石膏墙隔断部分），1666元（吸音材料和背墙吸音扩散板）。

哈哈，这算是少花钱多办事的典型吧。大家可以搞搞自己的听音环境，真的不贵的。不算石膏墙隔断，只花了不到2000元就搞定了。不过，施工水平有限，有点丢人。

装修过程就不说了，干活很粗，反正我也是租的，不图长久，用几年肯定换地方（不然大落地试音都试不了了），做得好还是要专业的人才行。

四、最终的结果

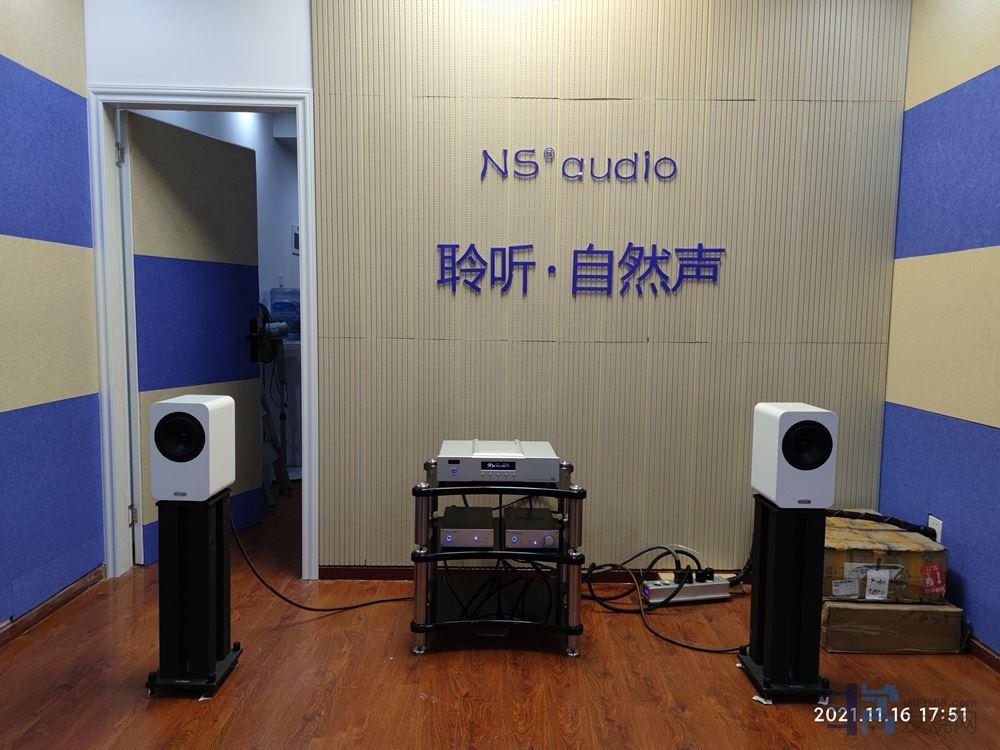

正面墙，全墙木质吸音扩散板，以扩散为主，也会吸收一定的低频和中高频。门上装聚酯纤维板隔音和吸中高频；


侧面墙左边，12mm的高密度聚酯纤维板，大约一半的面积：



侧面墙右边，同左边，主要吸收300Hz以上的中高频；



左右墙上边槽，装高度密和低密度的吸音海绵，吸收部分高频，主要作用是防止驻波的产生；



沙发背面，放置多只装满包装材料的纸箱，作用有两个--吸收低频和减少驻波形成的可能：

还记得你那满地唱片的音乐房，外拗的音箱，音响效果不记得，但身处其中，听着你侃侃而谈，那幕情景即使二十年过后、甚至往后经年也不曾忘却…… audio 发表于 2021/11/21 10:39:13

老朋友，转眼二十年过去了，自己做梦都没想到有这么一天，自己也由一个烧友变成了行内人了。那套器材我一直在用，音箱才淘汰两三年。

恭喜傑長老開壇授業！！！ 化外村民 发表于 2021/11/21 1:13:15

过奖了，援业不敢说，自己也是玩玩听音室装修的，并不专业。

五、听音室的验收

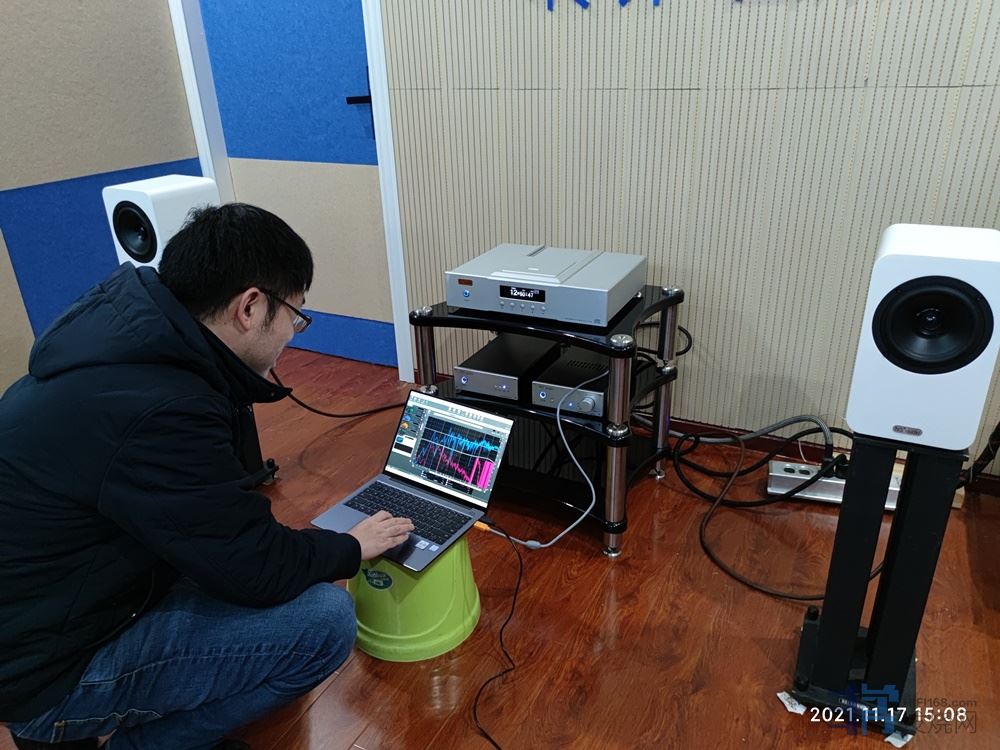

试听的效果自己非常满意，全频非常的干净，残响很合适。不过，最终的好坏，还是要科学来说话。我于是邀请了专业人士来测了一测（俺朋友，也是俺的合作伙伴），用的软件是REW，在这里可以下载到：

http://www.roomeqwizard.com/




最终调整音箱摆位过后的听音室的测试结果，房间对频率的响应如下，整体在+/-5db的范围，考虑到音箱（NS16音箱）本身有+/-3db的波动，效果应该说是非常理想了（100Hz以下不用太多看，因为音箱本身就已经开始衰减了）。在200Hz附近有一个5db的凹陷，应该是房间后面空间的驻波造成的，但影响应该很小了。

房间的响应瀑布图如下图，房间的衰减很干净，低频几乎没有累积，全频段衰减都很一致

房间的混响曲线如下图所示（以综合的黄线为准）：
100Hz以内基本不用管，100Hz以上到20000Hz的回响时间（T30）大约在400ms到300ms左右的水平。对听音室来说，20平方房间理想的回响时间是400ms，10平方房间的理想回响时间为300ms左右。因此，回响应该说是非常理想了。

声音清晰度的曲线如下图（绿线为音乐重播的清晰度），应该还可以吧，这个没太看懂：



总结：本次听音室装修完美！没有进行专业的声学设计，属于是蒙个了全对，哈哈！

六、最后谈一谈遗憾或问题

一、墙户外不远就是大马路，平时有点吵，关上窗也能听见（求窗户的隔音方法）；

二、虽然左右没有住户，但楼下有，半夜大声享受音乐，是别想了；

三、施工水平实在太烂，工程只算成功了一半，美观方面简直可以打不及格。大家如果是在家里搞，最好还是找专业的施工人员来做，毕竟家里是永久性的。

最后预告下，自己的NS14音箱要出来了。它是一对全频的4寸喇叭，喇叭单元研发超过了3年，素质很强（相对于四寸来说），低频下潜65Hz-3dB，在-6db时能达到60Hz。人声非常的厚润，乐感十足，很有ATC的味道，尤其是在加了陷波器之后。灵敏度86dB，并且由于是全频单元，非常的好推。非常适合于在桌面和小房间欣赏音乐，对人声表现尤其出色，届时发行的NS14可以自己选择加还是不加陷波器。
