Jasmine 黑胶一体化规尺已经可以发货，感谢坛友支持，九折优惠（... [复制链接]

天藏
头像

天藏

  • 论坛博士后
  • 19720110
  • 1354
  • 2280
  • 2004-01-04
1#
t T
发表于 2013-05-10 14:42 |显示全部
由于问价的比较多，我在此还是直接公布价格，不再一一回复：
市场定价：人民币980元
HIFI168坛友九折优惠价：880元

我在淘宝上开了一个链接：http://item.taobao.com/item.htm?spm=0.0.0.0.3QqLUL&id=25678388184
有淘宝账户的朋友可以直接去拍，留言备注HIFI168坛友及ID号，我会修改价格。

没有淘宝帐号的，可以直接发站内短信给我索要银行帐号。

另，我会捐赠两把规尺给HIFI168论坛，作为今年2013音展聚会抽奖的奖品，如果你觉得自己今年运道特别好，建议不必购买，到时直接抽一把免费的好了！

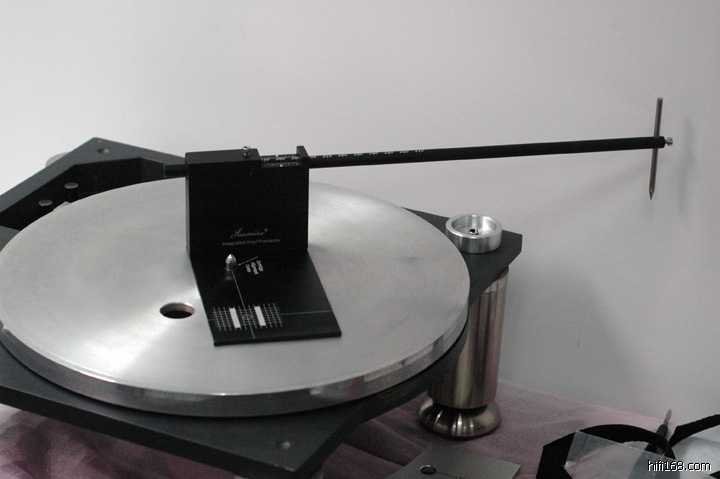

1. 可以精确定位唱臂轴距2. 可以方便、精确调置唱头


详细资料将陆续补充，敬请关注！

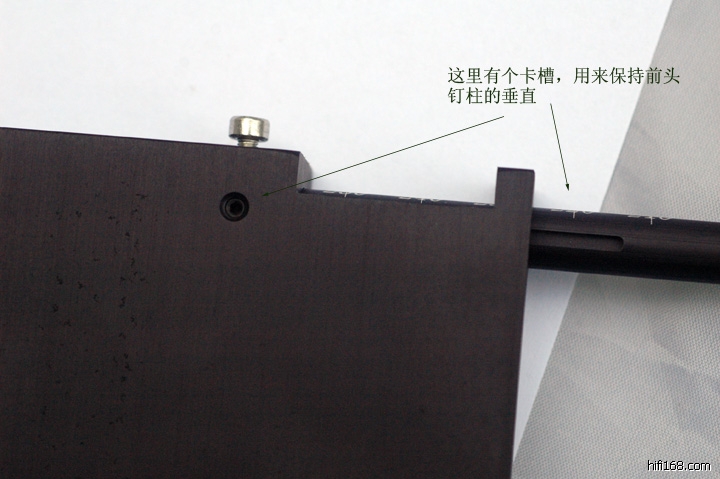

2013-5-15, 补充一些细节图片:

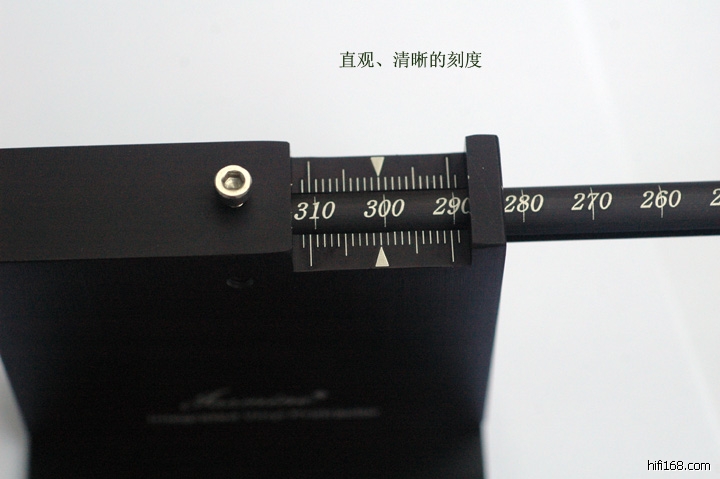

2013-5-16 继续补充图片：
最后编辑天藏 最后编辑于 2013-06-08 11:56:36
分享 转发
www.jasmineaudio.net
TOP
天藏
头像

天藏

  • 论坛博士后
  • 19720110
  • 1354
  • 2280
  • 2004-01-04
2#
t T
发表于 2013-05-15 11:34 |显示全部

原帖由 閑雲孤鶴 于 2013-5-15 11:20:00 发表
正準備買Dr.Feickert NG規尺呢。。。
何時出品？多少錢？
不知道做工怎樣，如果價格跟Dr.Feickert NG差不多那就算了，我還是老老實實買德國師傅的吧，呵呵！


大家都很关注价格的问题。


现在还没有最终的定价，但有一点可以向大家明确，这个规尺的价格是Dr.Feickert NG規尺的50%左右。
另外，我补充了一些规尺的细节图片。
www.jasmineaudio.net
TOP
天藏
头像

天藏

  • 论坛博士后
  • 19720110
  • 1354
  • 2280
  • 2004-01-04
3#
t T
发表于 2013-05-15 16:27 |显示全部

原帖由 閑雲孤鶴 于 2013-5-15 15:32:00 发表
看您的圖片似乎盤軸心與規尺不在一條直線上呢。。。


我们采用的是美国另一项专利技术，其实和Dr.Feickert NG的基本原理都是一样的，但设计怎不能直接抄Dr.Feickert NG的吧，那样也太山寨了。
www.jasmineaudio.net
TOP
天藏
头像

天藏

  • 论坛博士后
  • 19720110
  • 1354
  • 2280
  • 2004-01-04
4#
t T
发表于 2013-05-16 11:44 |显示全部

原帖由 閑雲孤鶴 于 2013-5-15 21:00:00 发表
其實，不同的調整體系理論都有不同的實現方法，我用手動的辦法試過三種，以Dr.Feickert NG這樣的方式最直接有效、也確實比較精準。。。等你的產品出來試試看。
我給您提兩個建議：
1、將底板做成鏡面，可以協助調整垂直尋跡角。
2、支撐軸距尺的托架用有機玻璃或其它硬度比較高的透明的材料制作，在托架垂直面上刻上水平線、正1度線、正2度線、正3度線共四條線，作為調整SRA的參考基線。
這樣，


谢谢您的建议，我们会认真考虑！
www.jasmineaudio.net
TOP
天藏
头像

天藏

  • 论坛博士后
  • 19720110
  • 1354
  • 2280
  • 2004-01-04
5#
t T
发表于 2013-05-16 16:54 |显示全部

2013-5-16 继续补充图片：
www.jasmineaudio.net
TOP
天藏
头像

天藏

  • 论坛博士后
  • 19720110
  • 1354
  • 2280
  • 2004-01-04
6#
t T
发表于 2013-05-16 17:48 |显示全部

唱头调置类似于这把尺：







唱臂调置类似于这把尺：
最后编辑天藏 最后编辑于 2013-05-16 17:49:48
www.jasmineaudio.net
TOP
天藏
头像

天藏

  • 论坛博士后
  • 19720110
  • 1354
  • 2280
  • 2004-01-04
7#
t T
发表于 2013-05-17 15:44 |显示全部

Jasmine这把规尺是基于Dennison唱头调置几何学原理设计的，加工误差<0.5mm. 所有构件采用数控加工，所以印刷采用数控激光雕刻。比较我使用过的几把国外规尺，Jasmine规尺的精度都比它们高。

1、唱头调置方法：

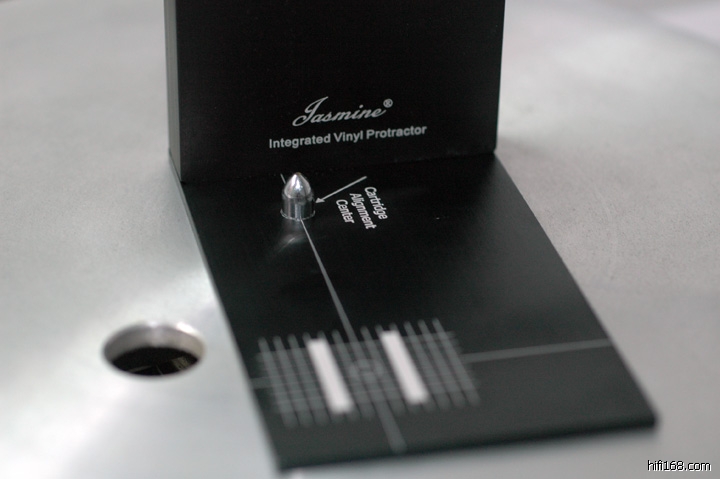

- 将规尺的唱头调置孔套入转盘轴心

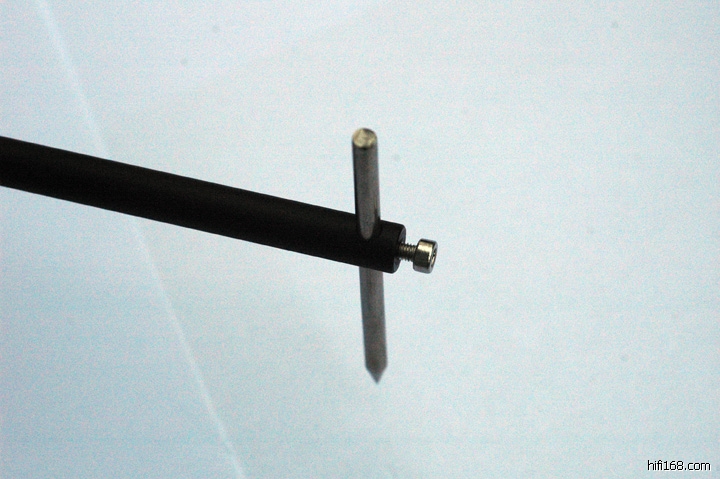

- 将规尺前端的钉柱尖端对准唱臂的轴心点，在后续的唱头调整过程中，一直要保持钉柱尖端对准唱臂的轴心点。

- 按我们通常的方式，将唱头针尖落点调置到矩阵圆圈的中心点，同时还要注意调整唱头的水平循迹、垂直循迹、方位角等.....(在此省略1000字)







使用这把规尺，即使你不知道到唱臂的具体参数，只要你按上述步骤将唱头调整到位，你也可获得最小的循迹误差。
www.jasmineaudio.net
TOP
天藏
头像

天藏

  • 论坛博士后
  • 19720110
  • 1354
  • 2280
  • 2004-01-04
8#
t T
发表于 2013-05-17 16:03 |显示全部

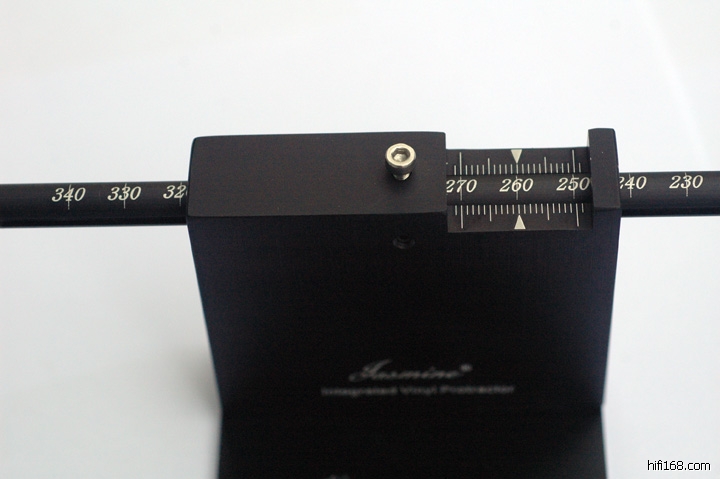

2. 唱臂调置，这个比较简单。


- 将规尺的唱臂调置孔套入唱盘轴心



- 规尺钉柱尖对准唱臂轴心点



- 读数据
www.jasmineaudio.net
TOP
天藏
头像

天藏

  • 论坛博士后
  • 19720110
  • 1354
  • 2280
  • 2004-01-04
9#
t T
发表于 2013-05-20 14:11 |显示全部

原帖由 gsg168 于 2013-5-17 17:38:00 发表
这规尺是基于针柱钉要准确落在唱臂轴承顶部的几何中心点，才能准确调整唱头。有的唱臂轴承顶部没有明显的几何中心点（也没有中心点的孔、或其他标记等），咋办？




先用Jasmine规尺按照估计的唱臂轴承中心点调整，然后用下面这张盘复核。
www.jasmineaudio.net
TOP
天藏
头像

天藏

  • 论坛博士后
  • 19720110
  • 1354
  • 2280
  • 2004-01-04
10#
t T
发表于 2013-06-07 18:13 |显示全部

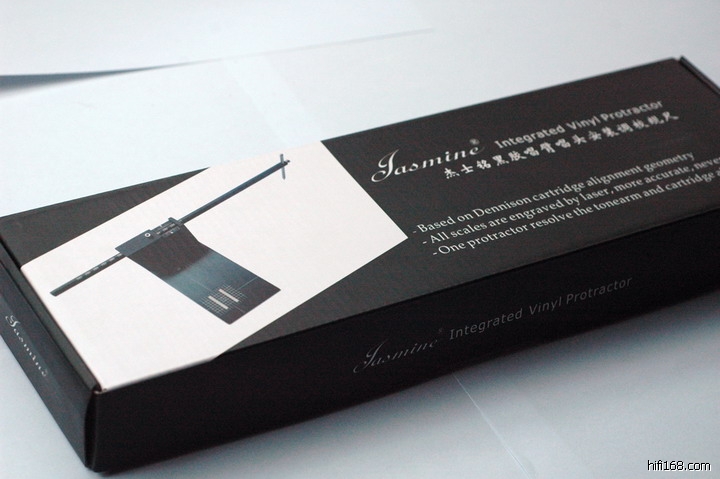

已经可以发货，补充包装盒图片！

jpg(2013/6/7 18:13:11 上传)


www.jasmineaudio.net
TOP
天藏
头像

天藏

  • 论坛博士后
  • 19720110
  • 1354
  • 2280
  • 2004-01-04
11#
t T
发表于 2013-06-08 11:07 |显示全部

原帖由 蒋鹏 于 2013-6-7 21:22:00 发表
就像这样的手拧螺丝，淘宝有成品卖


谢谢蒋鹏兄关注！


原来是配的是这种手拧螺丝的，买来发现颜色太白，做工也比较粗糙。还有就是这种手拧螺丝的头比较大，用力过猛容易划伤其他构件。
最后选了下面这种：
www.jasmineaudio.net
TOP
天藏
头像

天藏

  • 论坛博士后
  • 19720110
  • 1354
  • 2280
  • 2004-01-04
12#
t T
发表于 2013-06-08 11:53 |显示全部

由于问价的比较多，我在此还是直接公布价格，不再一一回复：
市场定价：人民币980元
HIFI168坛友九折优惠价：880元

我在淘宝上开了一个链接：http://item.taobao.com/item.htm?spm=0.0.0.0.3QqLUL&id=25678388184
有淘宝账户的朋友可以直接去拍，留言备注HIFI168坛友及ID号，我会修改价格。

没有淘宝帐号的，可以直接发站内短信给我索要银行帐号。

另，我会捐赠两把规尺给HIFI168论坛，作为今年2013音展聚会抽奖的奖品，如果你觉得自己今年运道特别好，建议不必购买，到时直接抽一把免费的好了！
www.jasmineaudio.net
