玩另类纯甲类后级 [复制链接]

查看: 4691|回复: 18
Wilmer威馬
头像

Wilmer威馬

  • 论坛博士后
  • 1968-6-29
  • 12153
  • 12713
  • 2002-10-04
1#
t T
发表于 2007-08-01 15:27 |显示全部

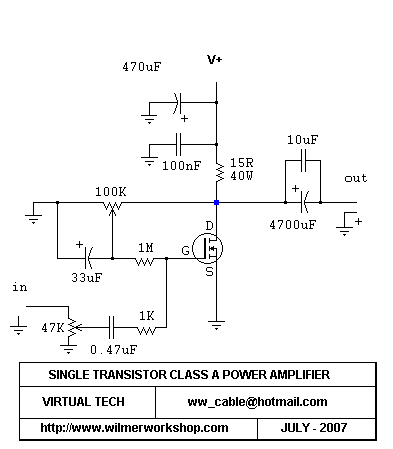

只有 1 瓦、只有一级、只用一个晶体管，配高效率大口径全音域，应该是能发出最纯洁而最有灵气的声音。

gif(2007/8/1 15:26:42 上传)


分享 转发
TOP
Wilmer威馬
头像

Wilmer威馬

  • 论坛博士后
  • 1968-6-29
  • 12153
  • 12713
  • 2002-10-04
2#
t T
发表于 2007-08-01 15:38 |显示全部

回复: 玩另类纯甲类后级

原帖由 松香味 于 2007-8-1 15:32:00 发表
别的不说，建议输出端采用OCL设计，不然输出电容影响不小哦。


要做好这电路本来就不简单，就是供电也得用多级 LC 扼流圈滤波，输出电容相对来说只是小事，而且 OTL 和 OCL 本来就风格各异，咸鱼青菜，改了就失去前题意义。
TOP
Wilmer威馬
头像

Wilmer威馬

  • 论坛博士后
  • 1968-6-29
  • 12153
  • 12713
  • 2002-10-04
3#
t T
发表于 2007-08-01 16:51 |显示全部

回复: 玩另类纯甲类后级

原帖由 cwk 于 2007-8-1 15:59:00 发表
单端甲类用ocl？？？？？？！！！！！！


原图是 OTL，预备配 FOSTEX 8 寸 SIGMA 系列 97dB 的全频。
TOP
Wilmer威馬
头像

Wilmer威馬

  • 论坛博士后
  • 1968-6-29
  • 12153
  • 12713
  • 2002-10-04
4#
t T
发表于 2007-08-01 17:41 |显示全部

回复：玩另类纯甲类后级

自己砌
TOP
Wilmer威馬
头像

Wilmer威馬

  • 论坛博士后
  • 1968-6-29
  • 12153
  • 12713
  • 2002-10-04
5#
t T
发表于 2007-08-01 17:43 |显示全部

回复: 玩另类纯甲类后级

原帖由 clk 于 2007-8-1 16:53:00 发表
1W拿来听耳塞不错;P


半瓦胆机推大号角也大有人在呢！石机不一定跟低瓦数无缘的。
TOP
Wilmer威馬
头像

Wilmer威馬

  • 论坛博士后
  • 1968-6-29
  • 12153
  • 12713
  • 2002-10-04
6#
t T
发表于 2007-08-01 18:19 |显示全部

回复: 玩另类纯甲类后级

原帖由 jmming 于 2007-8-1 18:10:00 发表
Wilmer威馬兄做几台MONO开买吧!


自己玩的，这种电路再棒也犯了不少商业原则，所以是不可能卖的。
TOP
Wilmer威馬
头像

Wilmer威馬

  • 论坛博士后
  • 1968-6-29
  • 12153
  • 12713
  • 2002-10-04
7#
t T
发表于 2007-08-01 18:22 |显示全部

回复: 玩另类纯甲类后级

原帖由 壮家汉 于 2007-8-1 17:59:00 发表
如果音箱灵敏度高达近100dB，1W功率已足够。
采用简单线路和低输出功率，好玩且节能，值得推崇。


单元本身有 97dB，再加上号角箱体的话应该不难超过 100dB。
TOP
