求助：问个电源问题，懂电源DIY的请进 [复制链接]

龙的传人
头像

龙的传人

  • 论坛博士后
  • 19720110
  • 396
  • 520
  • 2002-08-11
1#
t T
发表于 2012-12-10 11:39 |显示全部
自己做了个电源，出现问题了

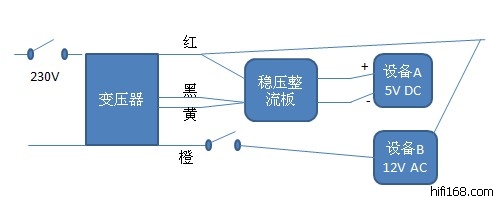

电源设备：变压器（50W，红-黑6V、黄-橙6V），整流稳压板5V，接法是黄-橙6V接整流稳压板输出5V，黑黄串接起来，直接输出12V，经万用表测量没问题
负载设备：A--5V DC输入，B--12V AC输入
电源控制：电源机箱2个开关，1个总开关控制变压器的输入，接通后A有5V DC输出，第2个开关打开后B有12V AC输出（用万用表测量过，电压都能达到要求）


问题：
当打开第一个总开关（第2个处于关闭状态），A、B 2个用电设备就会同时接通了，而且B-12V AC的设备虽然也通电了，但不能正常使用，A设备能正常。
当A、B 2个设备各自拔掉一个电源，也就是只单独给一个设备供电使用时，就能正常。


为什么不能2个设备同时使用？变压器不是可以同时12V和6V输出吗？是不是不能一路直流输出，一路交流输出，回产生回路？


说明：电源插座没有接通地线，也就是电源插座的线没有接机箱外壳

gif(2012/12/10 13:31:52 上传)


最后编辑龙的传人 最后编辑于 2012-12-10 15:40:48
分享 转发
TOP
龙的传人
头像

龙的传人

  • 论坛博士后
  • 19720110
  • 396
  • 520
  • 2002-08-11
2#
t T
发表于 2012-12-10 11:48 |显示全部

这个跟图没关系吧，只是不懂为什么不能同时接2个设备使用
TOP
龙的传人
头像

龙的传人

  • 论坛博士后
  • 19720110
  • 396
  • 520
  • 2002-08-11
3#
t T
发表于 2012-12-10 13:37 |显示全部

打错字了，不是蓝黄，而是黑黄串接输出12V，按变压器图应该没错吧，一个开关230V输入端，一个开关装在12V输出的橙色端
TOP
龙的传人
头像

龙的传人

  • 论坛博士后
  • 19720110
  • 396
  • 520
  • 2002-08-11
4#
t T
发表于 2012-12-10 14:03 |显示全部

2个设备都是用这个电源供电，一个是+-5V DC，一个是12V AC，都没有接地线，所以不会有产生回路的可能吧
TOP
龙的传人
头像

龙的传人

  • 论坛博士后
  • 19720110
  • 396
  • 520
  • 2002-08-11
5#
t T
发表于 2012-12-10 15:41 |显示全部

看不懂你的图，没办法，还是自己划了个图，你帮我看看又没问题吧
TOP
龙的传人
头像

龙的传人

  • 论坛博士后
  • 19720110
  • 396
  • 520
  • 2002-08-11
6#
t T
发表于 2012-12-10 16:34 |显示全部

是啊，2个都是独立的设备，一个是播放器，一个是解码器
TOP
龙的传人
头像

龙的传人

  • 论坛博士后
  • 19720110
  • 396
  • 520
  • 2002-08-11
7#
t T
发表于 2012-12-10 17:37 |显示全部

有什么解决方法？
TOP
龙的传人
头像

龙的传人

  • 论坛博士后
  • 19720110
  • 396
  • 520
  • 2002-08-11
8#
t T
发表于 2012-12-10 19:31 |显示全部

哇晒，我买的这个已经是名贵牛了，Talema的牛很贵，50W就要价2百多，本来是看到有2路输出可以给2个设备供电用的
TOP
龙的传人
头像

龙的传人

  • 论坛博士后
  • 19720110
  • 396
  • 520
  • 2002-08-11
9#
t T
发表于 2012-12-10 23:06 |显示全部

原帖由 szlghyj 于 2012-12-10 20:01:00 发表
哈哈！兄弟拔了A，B信号线能正常开机吗？
只要拔A的供电，B就能正常工作，或者拔掉B的供电，A也能正常工作
TOP
龙的传人
头像

龙的传人

  • 论坛博士后
  • 19720110
  • 396
  • 520
  • 2002-08-11
10#
t T
发表于 2012-12-10 23:10 |显示全部

原帖由 南海十三郎 于 2012-12-10 20:27:00 发表
其实可以用两块稳压板，供电都用12V输入，一块出5V，另一块出12V(电流不大滤波升压后可满足)
用不了2块稳压板，因为A是5V DC输入的设备，需要整流稳压板，而B设备是12V AC输入的设备，直接交流电给它
TOP
龙的传人
头像

龙的传人

  • 论坛博士后
  • 19720110
  • 396
  • 520
  • 2002-08-11
11#
t T
发表于 2012-12-11 09:56 |显示全部

昨晚试了一下把A设备播放器改接红-黑线，可能是接线没接好的原因，导致B设备DAC的直流插座冒烟，吓得马上拔掉，DAC点不亮了，再恢复原接线，DAC还是不亮，完蛋了，马上拿出DAC原配电源插上，谢天谢地，DAC没问题，只是烧了DC插座，估计是接线没接好，产生电流过大，而且DC插座的最大电流估计也就4A左右，马上改回用接线柱来接线，DAC又能正常工作了。
算了，怕怕，还是不搞了，就用它供DAC一个设备用吧

想了一下，也可能是播放器的同轴线把电流带到了DAC，通过DAC的电源线又回到了变压器的原因，产生了回路
