试听欧博PM-13 - 唱头放大器和BPS电池供电器。 [复制链接]

eric
头像

  • 版主
  • 1970-02-01
  • 42332
  • 197170
  • 2001-07-26
1#
t T
发表于 2016-09-24 16:04 |显示全部
黑胶是数码系统无法取代的音源，是发烧路上的最亮丽的风景之一。
黑胶之所以目前小众，跟它比较复杂、难玩有关系，但如果得以一览，就会发现众山小。
玩黑胶其中要增加的一个配件就是唱头放大器，为什么需要唱头放大器呢？
一般CD机、卡座的输出电平都是2v，而大家都是玩CD为主，所以放大器都是以2v输入为标准。
但黑胶唱头的输出电平比CD机的输出电平低很多，例如MM唱头一般是0.004v，MC唱头就只有MM唱头的10分之一，大概0.0004v。
所以，我们要听黑胶唱片的话，必须先把唱头的电平放大到和CD机接近的电平，才能接上放大器。
音响是越前的器材越重要，所以，唱头放大器也是玩黑胶乃至整个系统中一个非常重要的关键。
欧博的黑胶器材产品线非常丰富，唱臂、唱盘、唱头放大器都有，而电池唱放是我期待了好久的器材了。
今天试听的就是欧博刚刚推出不久的PM-13 - 电池唱头放大器和BPS电池供电器。





这两个器材都非常小巧精致，上面的就是PM 13唱头放大器，定价3200；下面的就是配套的BPS电池供电器，定价3600元。


这款放大器具有MM和MC唱头放大，其中，MC放大是采用升压牛，把MC电平放大10倍,，达到MM唱头电平，一般进口平价的唱头放大器MC部分都是用运放放大，高端的才是用升压牛；然后再用JFET场效应管按照电子管单端电路格式把MM唱头电平放大到接近CD机的电平水平。
最后编辑eric 最后编辑于 2017-01-15 14:36:36
本主题由 版主 eric 于 2016/9/28 15:14:41 执行 批量删帖 操作
分享 转发
您的时间在那里，您的成功就在那里！
TOP
eric
头像

  • 版主
  • 1970-02-01
  • 42332
  • 197170
  • 2001-07-26
2#
t T
发表于 2016-09-24 16:14 |显示全部

旁边那支不是传说中的神油吧？
szlghyj 发表于 2016/9/24 16:12:56

呵呵，沙发被占。
是铁三角的唱针清洗水。
您的时间在那里，您的成功就在那里！
TOP
eric
头像

  • 版主
  • 1970-02-01
  • 42332
  • 197170
  • 2001-07-26
3#
t T
发表于 2016-09-24 16:26 |显示全部

还有一个需要使用唱头放大器的原因是RIAA曲线补偿。
黑胶唱片在压碟的时候，为了在一张唱片上灌制更多的内容，同时不让唱针因为低频跳针，会衰减低音而提升高音，，一般会按照美国RIAA协会的标准来进行高低音的提升与衰减，这个频响曲线又称为RIAA曲线，那么在播放黑胶唱片的时候就要唱头放大器来进行相应的补偿，即提升低音而衰减高音。



PM 13唱头放大器可以搭配使用外置线性电源（DC24V），同时也可以选配带自动充电管理系统的锂电池供电装置BPS，实现电池供电，声音会更加纯净自然。
BPS具备电池自动检测充电功能，当电池供电电压下降到20V时，本机对电池充电的同时，还会通过变压器整流稳压，向设备输出稳定的直流24V，待电池充满后，自动断开变压器供电，切换为电池供电。



PM 13后面板，左是MC唱头输入，接着是MC 和MM唱头 输人选择，接着就是MM唱头输入，最右是输出到放大器。
最后编辑eric 最后编辑于 2016-10-04 20:04:45
您的时间在那里，您的成功就在那里！
TOP
eric
头像

  • 版主
  • 1970-02-01
  • 42332
  • 197170
  • 2001-07-26
4#
t T
发表于 2016-09-24 16:26 |显示全部

一长一短的机壳有点怪怪的样子
clk 发表于 2016/9/24 16:14:38

左右平放就没有问题了。
您的时间在那里，您的成功就在那里！
TOP
eric
头像

  • 版主
  • 1970-02-01
  • 42332
  • 197170
  • 2001-07-26
5#
t T
发表于 2016-09-24 22:05 |显示全部

MC，0.0004V。常规标mv单位，0.4mv。

时光车间 发表于 2016/9/24 17:39:27

谢谢时光兄，我原来也是标mv，但为了让大家更直观了解，我就统一了单位为v。
您的时间在那里，您的成功就在那里！
TOP
eric
头像

  • 版主
  • 1970-02-01
  • 42332
  • 197170
  • 2001-07-26
6#
t T
发表于 2016-09-24 22:07 |显示全部

弄两个一样的就好了，更美观协调。

电源连接线可以弄点好的。
jacky70 发表于 2016/9/24 17:26:30

谢谢jack兄关注。
我认为这个问题不大，我还喜欢小体积的，您看看我家的器材架就知道，摆得满满的还不够，要放些到地下，这个小了，反而我都可以放到器材架了。
这个建议好，以后可以换发烧一点的接线。
您的时间在那里，您的成功就在那里！
TOP
eric
头像

  • 版主
  • 1970-02-01
  • 42332
  • 197170
  • 2001-07-26
7#
t T
发表于 2016-09-24 23:19 |显示全部

升压牛内阻多少？
阳光枫林 发表于 2016/9/24 17:12:03

PM 13可以适应30欧至200欧阻抗的绝大部分低输出MC唱头。
例如我现在Ortofon （高度风） Cadenza Red （红钻） MC唱头，推荐负载阻抗就是50到500欧，正好匹配。
最后编辑eric 最后编辑于 2016-09-25 09:30:56
您的时间在那里，您的成功就在那里！
TOP
eric
头像

  • 版主
  • 1970-02-01
  • 42332
  • 197170
  • 2001-07-26
8#
t T
发表于 2016-09-25 11:01 |显示全部

摆到器材架上的PM 13+BPS电池盒，这样看是否没有了长短的问题呢？



这个尺寸刚好可以都放在器材架上了，所以说小有小的灵巧。

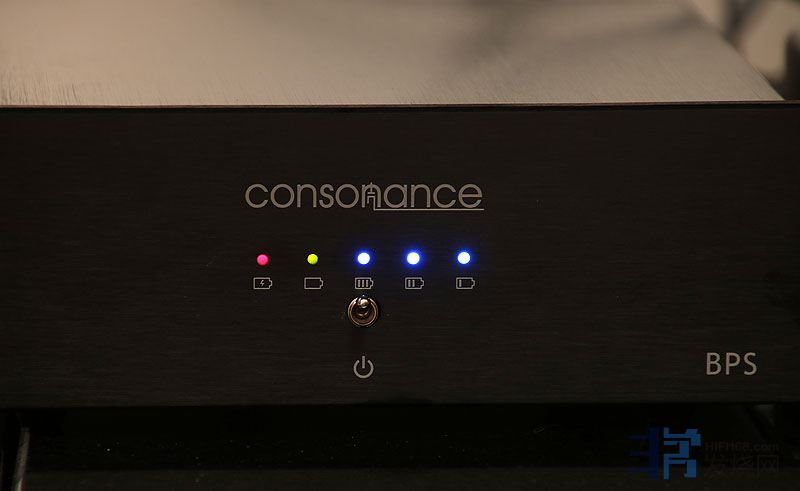

BPS电池的显示灯，最左红色的是正在充电显示，旁边绿色的就是显示现在是电池供电，右边3个蓝色的就是电量显示了，3颗都亮就是电量最满。


当把电源关了，就自动在充电。
最后编辑eric 最后编辑于 2016-10-04 14:45:06
您的时间在那里，您的成功就在那里！
TOP
eric
头像

  • 版主
  • 1970-02-01
  • 42332
  • 197170
  • 2001-07-26
9#
t T
发表于 2016-09-25 11:17 |显示全部

E版的图片拍得太棒了
阳光枫林 发表于 2016/9/25 11:12:00
呵呵，谢谢兄欣赏！
您的时间在那里，您的成功就在那里！
TOP
eric
头像

  • 版主
  • 1970-02-01
  • 42332
  • 197170
  • 2001-07-26
10#
t T
发表于 2016-09-25 14:19 |显示全部

作两点推测：
1，高度风建议50-500一般指唱头放大唱器输入阻抗，传统上非指升压牛阻抗（叧：该唱头内阻为5欧，属低阻类）
2，电池虽宁静，但不一定生动
Real 发表于 2016/9/25 13:57:04

谢谢Real兄关注。您的资料很准确，的确内阻是5欧，但同时推荐的阻抗搭配就是50到500，实际搭配效果也证明两者合作非常愉快。
我也听过一些电池供电的器材，的确一部分是有这个倾向，但世事无绝对，PM 13的声音效果就是非常的生动、有灵气、鲜艳！
同样，是否不是电池供电的器材，就都声音非常生动呢？
所以，我觉得关键还是看设计，菜刀在不同的人手上，有不同的用途。
最后编辑eric 最后编辑于 2016-09-25 16:45:40
您的时间在那里，您的成功就在那里！
TOP
eric
头像

  • 版主
  • 1970-02-01
  • 42332
  • 197170
  • 2001-07-26
11#
t T
发表于 2016-09-26 07:37 |显示全部

哦!还是以实听为准，有机会要听一下了，料技不断进歩。
都是先入为主，一直认为低阻类唱头是中低价唱头放大器杀手，传统升压对阻抗较敏感，而升压牛不易做抽头，带升压牛唱放不少选用两对（以上）独立升压牛，以求对应更准确范围。一些天价现代唱放（非带升压牛型）还没对应低阻选择呢。
Real 发表于 2016/9/26 6:47:23
Real兄看来对唱头放大器非常熟悉啊，可以分享下您现在用的、或者曾经用过的唱头放大器吗？
您的时间在那里，您的成功就在那里！
TOP
eric
头像

  • 版主
  • 1970-02-01
  • 42332
  • 197170
  • 2001-07-26
12#
t T
发表于 2016-09-26 09:10 |显示全部

唱头，最低阻抗有1.4欧的，比如my sonic signature gold，也有高达600欧的，比如VDH coliber，其跨度范围很大，即便是双升压牛设计，依然难以满足要求。
有些唱放对高阻适应面大，有些对低阻适应性好，因此在选择唱放的时候也是要考虑今后唱头的升级路径。
阳光枫林 发表于 2016/9/26 8:12:21
谢谢枫林兄，有道理，同时我觉得挑唱头也是个大学问。
最后编辑eric 最后编辑于 2016-09-26 10:50:51
您的时间在那里，您的成功就在那里！
TOP
eric
头像

  • 版主
  • 1970-02-01
  • 42332
  • 197170
  • 2001-07-26
13#
t T
发表于 2016-09-26 12:12 |显示全部

低阻、低输出唱头，在声音的细节、密度、动态及特质方面，比常规唱头有更全面、突出的声音重现。
所以各大品牌的旗舰级唱头多为低阻、低输出。
以前我也用常规参数的唱头搭配唱放，但自从用了“放大56000倍（94db）、专门搭配2~6欧内阻唱头”的全电子管唱放并使用低阻、低输出唱头后，就明白高阻高输出或常规参数唱头在声音重现的全面性（象真度）的弱项了。
时光车间 发表于 2016/9/26 9:49:02


非常感谢时光兄科普！又长知识了！
您的时间在那里，您的成功就在那里！
TOP
eric
头像

  • 版主
  • 1970-02-01
  • 42332
  • 197170
  • 2001-07-26
14#
t T
发表于 2016-09-26 12:19 |显示全部

报告版主：
1是有玩过几台唱放
2高度风唱头是低内阻的，配高度风自家升牛内阻也是2~6欧（3，5，6）。配非升压牛MC唱放输入阻抗在30~60欧段非常敏感并多数可选择到合适（虽然新一代唱头标称50~500），有一点是低输入阻抗的唱放在技术上更不好制造。另外不少高级唱头是往高阻方向发展的。
3估计这升压牛使用了一些新技术和材料

Real 发表于 2016/9/26 11:11:31


谢谢Real兄详细分享，学海无涯！跟各位前辈学习了！
您的时间在那里，您的成功就在那里！
TOP
eric
头像

  • 版主
  • 1970-02-01
  • 42332
  • 197170
  • 2001-07-26
15#
t T
发表于 2016-09-28 14:51 |显示全部

我等了电池唱放PM13两年了，看来没有白等，欧博也没有辜负时光，做出了一款非常有黑胶味道，同时又把黑胶魅力尽情展示出来的好器材。
最近买了ATC 50，本来已经听得茶饭不思，结果用ATC 50搭配PM13来听黑胶，可以说是废寝忘食了。
本来听到欧博说这套器材一共定价6800元，心里就咯噔一下，我等了两年，就等了一款6800元的器材？！
但是，开声的那一耳朵，的确是一耳朵，那时候我还站在前级前调音量，因为PM13第一次开机，不知道电平如何，开声就一耳朵，已经感到了扑面而来的正能量声音！
舒展、大气、整齐、细腻、敏捷、缜密，这就是我听到的PM13的声音。
中、高频段的声音我相当满意，低频的量感也足够，要提意见的话，就是低频的分析力还有一点提升的空间。

小身材，大能量，这，就是PM 13！
最后编辑eric 最后编辑于 2016-09-29 16:21:05
您的时间在那里，您的成功就在那里！
TOP
eric
头像

  • 版主
  • 1970-02-01
  • 42332
  • 197170
  • 2001-07-26
16#
t T
发表于 2016-09-28 15:05 |显示全部

用电池做唱放我觉得起码有两个好处，首先，MC唱放的话，起码是有1500倍的放大倍数，一点点小杂讯都可以被放得很大，电流噪声是最讨厌的，而采用电池供电的话，出来的噪音水平可以和CD机一样低，我离扬声器30厘米左右，就已经听不到唱放的底噪了。
第二，电池是最直白没有音染的，由于黑胶本身的音色已经非常漂亮，唱放只需要最高保真的放大就可以，无需要再添加其他的音染。
最后编辑eric 最后编辑于 2016-09-28 15:10:21
您的时间在那里，您的成功就在那里！
TOP
eric
头像

  • 版主
  • 1970-02-01
  • 42332
  • 197170
  • 2001-07-26
17#
t T
发表于 2016-09-29 16:20 |显示全部

呵呵，PM13又火了，那和原来的柏韵相比如何？
肥仔 发表于 2016/9/28 15:26:10
电池供电的底噪更低，声音没有音染，动作更灵敏。
您的时间在那里，您的成功就在那里！
TOP
eric
头像

  • 版主
  • 1970-02-01
  • 42332
  • 197170
  • 2001-07-26
18#
t T
发表于 2016-09-30 10:32 |显示全部

被E版的PM13毒到了，正好缺套唱放。已经与当地欧博经销商联系了，争取节前入一套听听
YangDs 发表于 2016/9/29 22:15:06

同是用家，握手！
您的时间在那里，您的成功就在那里！
TOP
eric
头像

  • 版主
  • 1970-02-01
  • 42332
  • 197170
  • 2001-07-26
19#
t T
发表于 2016-09-30 10:40 |显示全部

请教E版，从省钱的角度，是否可以自己用6节18650锂电池拼凑成24伏供电，效果是否应该几乎差不多?
szlhm6627 发表于 2016/9/29 23:10:39

都是高手啊，从省钱角度出发是可以的！
但要注意有充电保护，锂电池没有充电保护会爆炸。
欧博BPS的锂电池是专门定制的，超低内阻+长寿命的，比18650好。
您的时间在那里，您的成功就在那里！
