发送短消息 UID 372016 精华 0 查看公共资料搜索主题搜索帖子泰山神龙组别论坛博士后生日帖子202 积分5057 性别注册时间2024-05-25	1^# 字体大小: t T 发表于 2024-06-30 14:39 \|显示全部使用了不少插线板基本上都有点问题，好的插线板需要1万左右做工与用料都好，最后决定自己设计一个（主要是为了省钱）插线板是平面，没有插头护套，遇到很重很粗的电源线很容易倾斜 1.JPG(56.58 K) 2024/6/30 15:24:41 插线板有护套但是插头护套太浅，起不到护住电源线不歪斜的作用 3.JPG(44.96 K) 2024/6/30 15:24:41 有的插线板护套是螺丝调整，每次插拔电源线需要调整螺丝，不方便。 2.JPG(33.02 K) 2024/6/30 15:24:41
	分享转发

	TOP

发送短消息 UID 372016 精华 0 查看公共资料搜索主题搜索帖子泰山神龙组别论坛博士后生日帖子202 积分5057 性别注册时间2024-05-25	2^# 字体大小: t T 发表于 2024-06-30 14:43 \|显示全部决定将正在使用中 3个同样的插线板进行改造首先把常用的插线板进行测绘 7.JPG(143.22 K) 2024/6/30 14:43:22 6.JPG(162.66 K) 2024/6/30 14:43:22 8.JPG(98.84 K) 2024/6/30 14:43:22 5.JPG(121.92 K) 2024/6/30 14:43:22


	TOP

发送短消息 UID 372016 精华 0 查看公共资料搜索主题搜索帖子泰山神龙组别论坛博士后生日帖子202 积分5057 性别注册时间2024-05-25	3^# 字体大小: t T 发表于 2024-06-30 14:46 \|显示全部把手工测试的数据记录使用CATIA软件进行设计很多插芯在一起串联如果是不同插芯容易串味。设计为一个插线板盒只使用一个插芯，厚度40毫米的铝合金足够屏蔽电磁干扰。捕获.JPG(123.01 K) 2024/6/30 14:46:50 捕获1.JPG(104.43 K) 2024/6/30 14:46:50 捕获2.JPG(88.77 K) 2024/6/30 14:46:50


	TOP

发送短消息 UID 372016 精华 0 查看公共资料搜索主题搜索帖子泰山神龙组别论坛博士后生日帖子202 积分5057 性别注册时间2024-05-25	4^# 字体大小: t T 发表于 2024-06-30 14:47 \|显示全部把画好的3D图纸进行装配，上盖为厚度40毫米的铝合金底盒为高63毫米壁厚26毫米的底盒总重量18斤可以承重一般的粗电源线不倾斜。捕获5.JPG(87.86 K) 2024/6/30 14:47:53 捕获4.JPG(84.64 K) 2024/6/30 14:47:53 捕获3.JPG(84.54 K) 2024/6/30 14:47:53


	TOP

发送短消息 UID 372016 精华 0 查看公共资料搜索主题搜索帖子泰山神龙组别论坛博士后生日帖子202 积分5057 性别注册时间2024-05-25	5^# 字体大小: t T 发表于 2024-06-30 14:49 \|显示全部把3个已购买的插线板全部改善成这样一个插线板只有一个插芯且带护套的插线板自己动手丰衣足食 9.JPG(184.38 K) 2024/6/30 14:50:06 10.JPG(186.54 K) 2024/6/30 14:50:06


	TOP

发送短消息 UID 372016 精华 0 查看公共资料搜索主题搜索帖子泰山神龙组别论坛博士后生日帖子202 积分5057 性别注册时间2024-05-25	6^# 字体大小: t T 发表于 2024-06-30 14:50 \|显示全部下午去铝合金市场买几块铝合金料然后找一个加工店把3D图纸给他们加工


	TOP

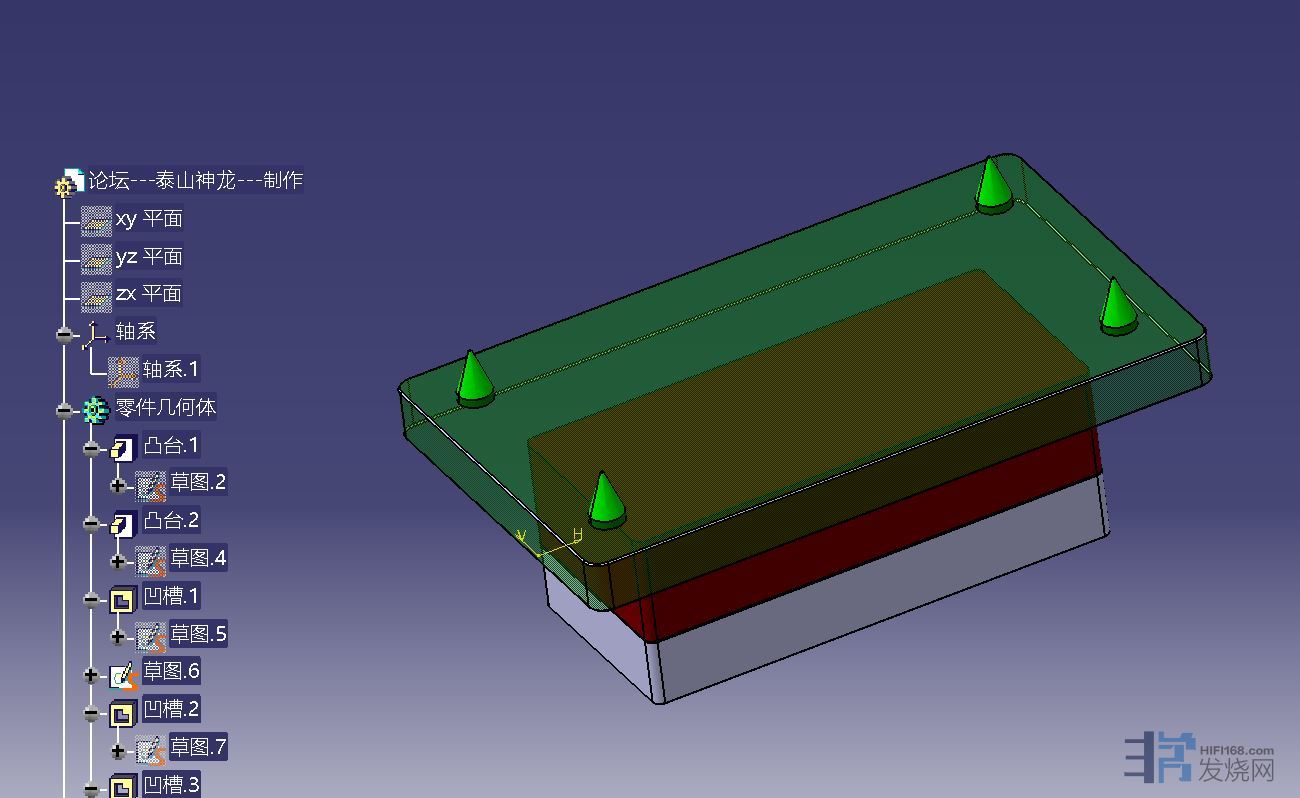

发送短消息 UID 372016 精华 0 查看公共资料搜索主题搜索帖子泰山神龙组别论坛博士后生日帖子202 积分5057 性别注册时间2024-05-25	7^# 字体大小: t T 发表于 2024-06-30 15:15 \|显示全部顺便给插线板配置了底座与避震钉凑够25斤重量 99.JPG(139.57 K) 2024/6/30 15:15:55 1010.JPG(121.47 K) 2024/6/30 15:15:55 698.JPG(124.89 K) 2024/6/30 15:15:55 441.JPG(149.81 K) 2024/6/30 15:15:55


	TOP

发送短消息 UID 372016 精华 0 查看公共资料搜索主题搜索帖子泰山神龙组别论坛博士后生日帖子202 积分5057 性别注册时间2024-05-25	8^# 字体大小: t T 发表于 2024-06-30 15:56 \|显示全部发现以前买的避震钉 2154.JPG(165.63 K) 2024/6/30 15:56:15 好吧改善一下 0214.JPG(98.07 K) 2024/6/30 15:56:15


	TOP

发送短消息 UID 372016 精华 0 查看公共资料搜索主题搜索帖子泰山神龙组别论坛博士后生日帖子202 积分5057 性别注册时间2024-05-25	9^# 字体大小: t T 发表于 2024-06-30 16:03 \|显示全部插线板改造费用明细：铝合金市场购买：插线板盖厚40毫米铝合金板 63元一块（ 3块铝合金料= 189元）机械加工店加工：铝合金板加工费：100元一块（3块加工费：300元）机械加工费+ 铝合金材料费 3件总计：489元


	TOP

发送短消息 UID 372016 精华 0 查看公共资料搜索主题搜索帖子泰山神龙组别论坛博士后生日帖子202 积分5057 性别注册时间2024-05-25	10^# 字体大小: t T 发表于 2024-06-30 16:20 \|显示全部这样的25斤重的插线板盒子可以更换任何品牌型号的美标插芯，由于就一个插芯接线很方便


	TOP

发送短消息 UID 372016 精华 0 查看公共资料搜索主题搜索帖子泰山神龙组别论坛博士后生日帖子202 积分5057 性别注册时间2024-05-25	11^# 字体大小: t T 发表于 2024-07-01 18:04 \|显示全部正在加工中。。。 698.JPG(125.00 K) 2024/7/1 18:33:52 捕获2.JPG(33.87 K) 2024/7/1 18:33:52 捕获.JPG(26.71 K) 2024/7/1 18:33:52


	TOP

发送短消息 UID 372016 精华 0 查看公共资料搜索主题搜索帖子泰山神龙组别论坛博士后生日帖子202 积分5057 性别注册时间2024-05-25	12^# 字体大小: t T 发表于 2024-07-01 18:18 \|显示全部玩PC HIFI 必须是被动散热机箱。。。网上看了很多被动散热机箱，但是重量与空间及散热感觉都不到位，另外就是价格比较贵一般的都是4000多有的上万。。。。决定以后自己亲自设计一个 PC HIFI电脑用的被动散热PC机箱，（主要为了省钱）自己动手丰衣足食必须安装10块3.5寸的机箱硬盘的NAS机箱同时又必须被动散热好，可以安装服务器电源或者线性电源的机箱。。。以后有时间，自己亲自设计一个机箱盖材料厚25毫米铝合金机箱，全部自己设计，自己加工，特别是机箱里面安装主板的安装板，使用15毫米紫铜板打孔安装，外部都是25毫米厚的铝合金板氧化涂层美观一下，机箱重160斤12 这需要参考其他被动散热机箱同时需要长时间逆向测绘与慢慢构思设计。。。12 玩PC HIFI 机箱必须是被动散热的，PC HIFI 机箱必须紫铜安装板有点扯远了。。。先把插线板搞好。。。


	TOP

发送短消息 UID 372016 精华 0 查看公共资料搜索主题搜索帖子泰山神龙组别论坛博士后生日帖子202 积分5057 性别注册时间2024-05-25	13^# 字体大小: t T 发表于 2024-07-03 20:22 \|显示全部插线板盖加工好更换前 6.JPG(145.49 K) 2024/7/3 20:22:54 更换后 7.JPG(126.04 K) 2024/7/3 20:22:54 更换前盖厚度 8.JPG(102.05 K) 2024/7/3 20:22:54 更换后盖厚度 10.JPG(86.54 K) 2024/7/3 20:22:54


	TOP

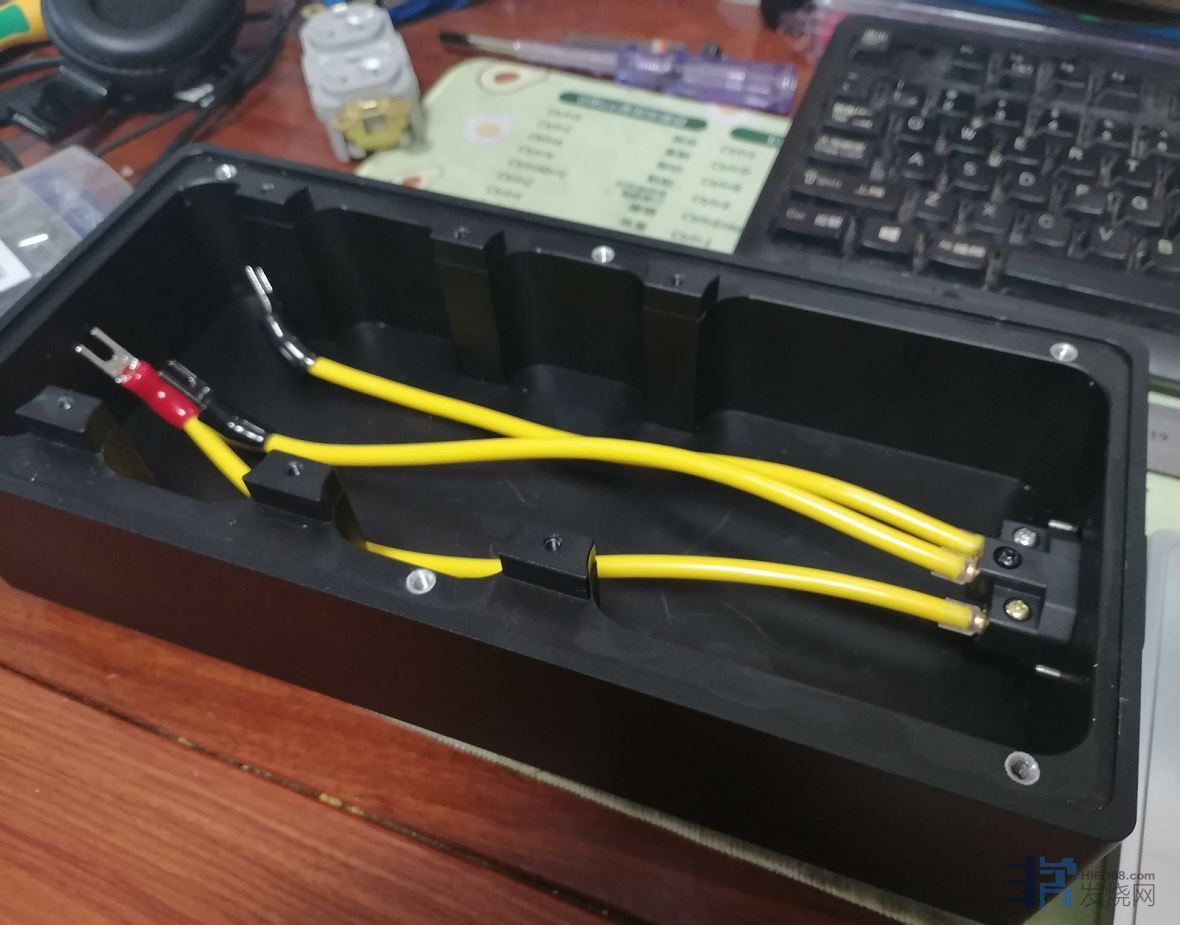

发送短消息 UID 372016 精华 0 查看公共资料搜索主题搜索帖子泰山神龙组别论坛博士后生日帖子202 积分5057 性别注册时间2024-05-25	14^# 字体大小: t T 发表于 2024-07-03 20:24 \|显示全部每个插线板独立只接一个插芯使用古河镀佬接线端子（镀佬叉子）配合WBT镀金护套（方便以后更换不同的品牌插芯） 0124.JPG(103.39 K) 2024/7/3 20:24:42 4.JPG(149.45 K) 2024/7/3 20:24:42 5.JPG(119.44 K) 2024/7/3 20:24:42


	TOP

发送短消息 UID 372016 精华 0 查看公共资料搜索主题搜索帖子泰山神龙组别论坛博士后生日帖子202 积分5057 性别注册时间2024-05-25	15^# 字体大小: t T 发表于 2024-07-03 20:26 \|显示全部插线板称重一下 18.6公斤 12.JPG(66.28 K) 2024/7/3 20:26:36 使用电源线尝试一下固定效果 15.JPG(105.50 K) 2024/7/3 20:26:36 14.JPG(112.29 K) 2024/7/3 20:26:36


	TOP

发送短消息 UID 372016 精华 0 查看公共资料搜索主题搜索帖子泰山神龙组别论坛博士后生日帖子202 积分5057 性别注册时间2024-05-25	16^# 字体大小: t T 发表于 2024-07-03 20:27 \|显示全部把插线板放入专用插线板机架（机架也是自己用铝合金型材组装的） 16.JPG(72.58 K) 2024/7/3 20:27:57 17.JPG(66.99 K) 2024/7/3 20:27:57 21.JPG(92.02 K) 2024/7/3 20:27:57 18.JPG(74.99 K) 2024/7/3 20:27:57 19.JPG(88.73 K) 2024/7/3 20:27:57 22.JPG(104.33 K) 2024/7/3 20:27:57 20.JPG (, 下载次数:0) (2024/7/3 20:27:57 上传) 23.JPG (, 下载次数:0) (2024/7/3 20:27:57 上传)


	TOP

发送短消息 UID 372016 精华 0 查看公共资料搜索主题搜索帖子泰山神龙组别论坛博士后生日帖子202 积分5057 性别注册时间2024-05-25	17^# 字体大小: t T 发表于 2024-07-03 20:28 \|显示全部以后把插线板整体氧化表面处理一下。


	TOP

发送短消息 UID 372016 精华 0 查看公共资料搜索主题搜索帖子泰山神龙组别论坛博士后生日帖子202 积分5057 性别注册时间2024-05-25	18^# 字体大小: t T 发表于 2024-07-03 20:31 \|显示全部目前正在设计整体被动散热PC机箱中。。。打造一款160斤重的箱体壁厚度为50毫米的铝合金机箱，正在设计中。。。。今天刚刚用了5分钟画了一个基本箱体的轮廓，还没有设计（散热槽）与没有设计通气孔只是一个基本箱体轮廓，后面的设计工作量比较大需要较长时间设计与构思。。。


	TOP

发送短消息 UID 372016 精华 0 查看公共资料搜索主题搜索帖子泰山神龙组别论坛博士后生日帖子202 积分5057 性别注册时间2024-05-25	19^# 字体大小: t T 发表于 2024-07-09 21:45 \|显示全部铝合金插线板阳极氧化 + 喷砂亮银表面处理作好了 170312amoyi37s1ye31o63.jpg(177.30 K) 2024/7/9 21:45:39 0213.jpg(189.31 K) 2024/7/9 21:45:39 06.JPG(146.49 K) 2024/7/9 21:45:39 07.JPG(126.93 K) 2024/7/9 21:45:39 05.JPG(195.61 K) 2024/7/9 21:45:39
