Graham Audio LS5/5 音箱 延续半个世纪独特声学设计 [复制链接]

1#

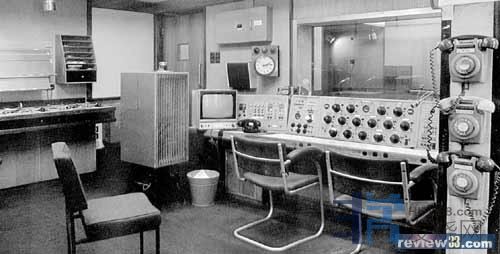

英国广播公司 (British Broadcasting Corporation,BBC)是 1927 年就成立的老牌公共媒体,当时BBC发现市场上的音箱无法达到BBC在广播与电视制作的监听标准,于是决定自行研发监听音箱。

BBC是国家单位,有最充⾜的资源,可以动⽤当时最先进的研发设备,并且召集众最优秀的科学家与⼯程师,等于是动员了英国国家之⼒,对于音箱进⾏科学化的研究,规模绝非现代任何音响厂牌所能相比。



在电视、广播、录音等相关领域中,监听音箱不与一般家用的音箱以 "好听" 为主要目标不同,首先,需要有更精准、中性的声音,能忠实反映音源,或现场实况。其次,为了要容易塞在窄小的录音室中,体积也不能过大。至于外型,那就不是重点了,所以通常四四方方的,没什么修饰。这就是 "监听音箱 Studio Monitors 或 Studio Monitor Speakers" 的由来。生产监听音箱的厂商,本以 Altec Lansing、JBL 为主,但这两家厂商在家用音响开始兴盛 (50 年代末期) 后,无暇去顾小众市场,逐渐放弃监听音箱。于是,60 年代后,BBC 只好自行设计音箱,再授权给音响厂商生产。

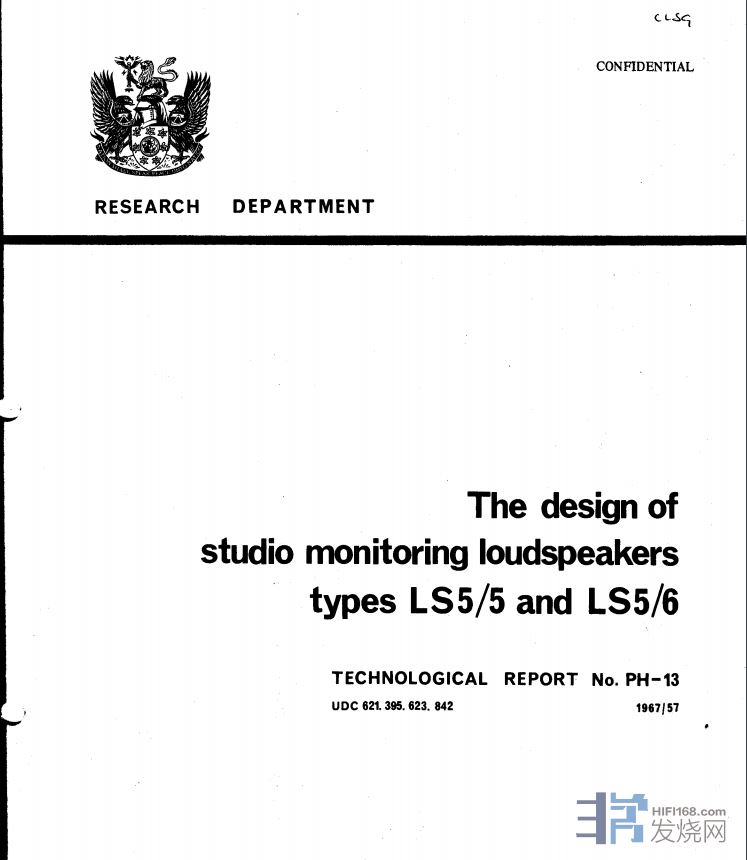

1967年BBC的一份设计白皮书中提出要求,给出了各种因素的详细信息,设计出两种适用于演播室和室外广播的新型监听音箱音箱比现有类型的音箱小得多。落地模型指定为LS5 / 5型,还有用于悬挂型号称为LS5 / 6型。在设计中,对低频和声音的方向性更深入研究。声音的重播质量和方向性明显优于之前的型号LS5 / 1A,LS5/5的声压级更高,非线性失真程度很低。

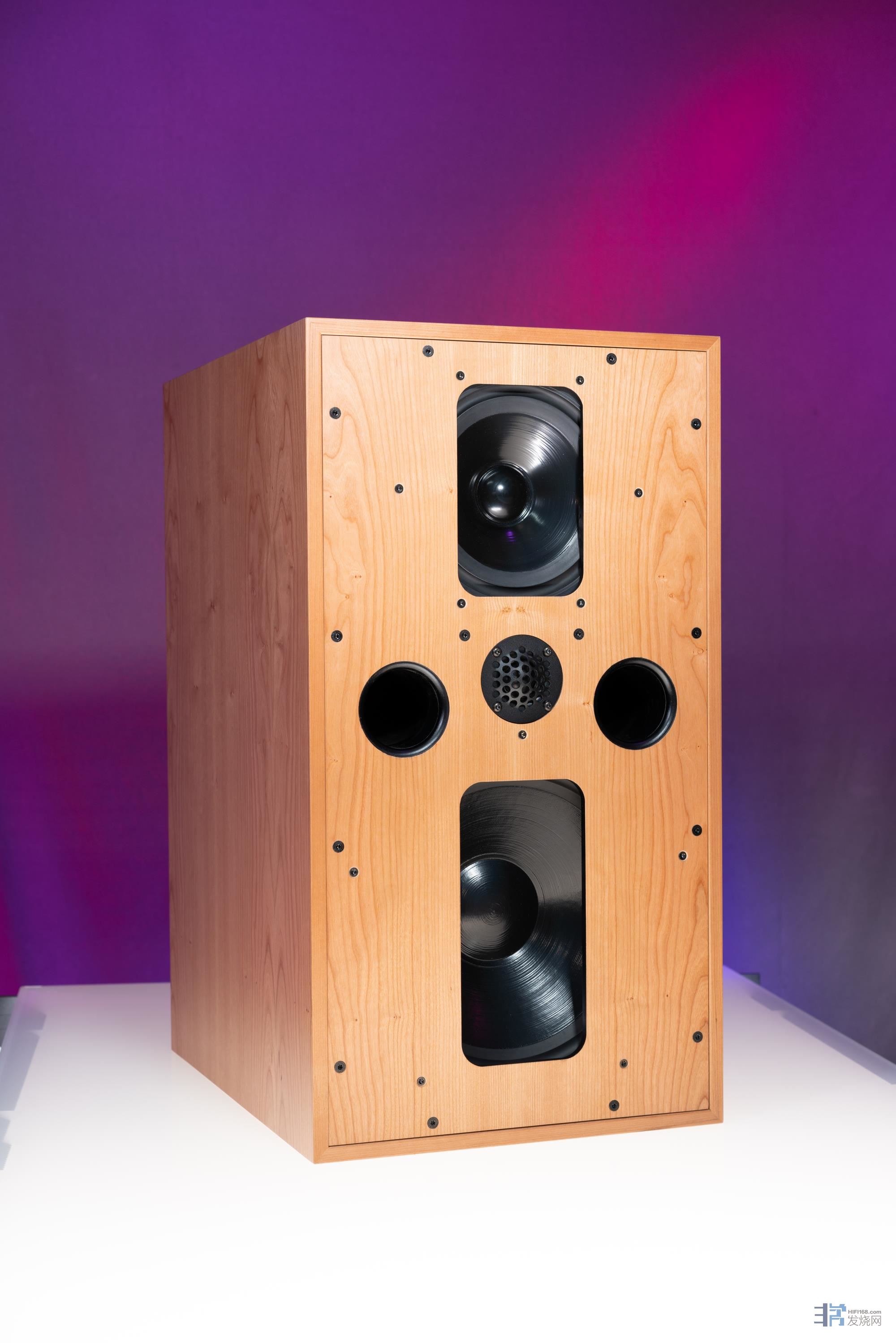

LS5/5 音箱上,我们看到在喇叭单元前面有一个非常特别的开口设计,非常的独特,这源于英国广播公司(BBC)的研究:所有驱动单元在低频时都是全向的,且随着频率的增加,其分散(波束宽度)也越来越窄。这意味着在分频点,扬声器侧面的响应通常会降低,然后随着分频频率的增加而增大,因为较小直径的驱动单元的频散更宽。所以这个喇叭单元的开口设计也有一个非常专业的称呼“声学透镜”这个设计使喇叭单元使其分散范围更广,轴外响应更加均匀。这在有多个听众(听音室的多个监听位)的情况下尤其有利,因为它扩大了响应平滑的区域。

开口设计的宽度是有限制的,以避免其后方产生谐振/共振腔,从而降低响应。因此,开口的宽度应使这些谐振发生在分频频率以上。

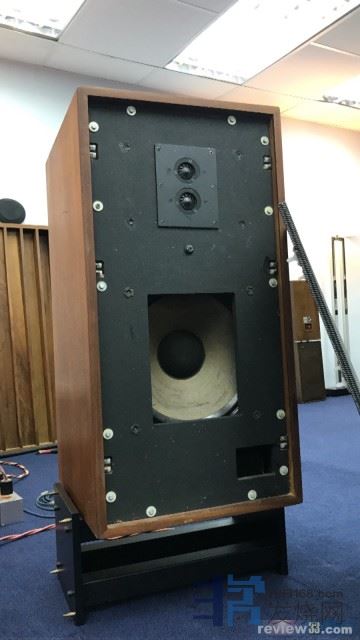

LS5/1


BBC最早在其LS5/1扬声器中使用了此技术,该扬声器使用了15寸低音驱动单元和两个高频驱动单元。这项技术是应需而生,它使得左右扬声器发挥的性能更一致,箱体更紧凑。

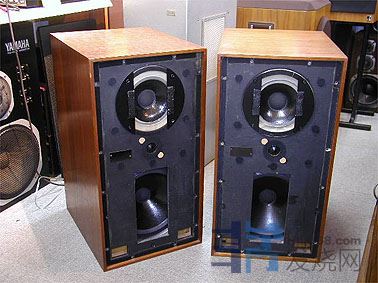

LS5/5是这项研究下的成果,采用12英寸低音,8英寸中音和高音扬声器的三路扬声器。LS5/5沿用的是相同的设计原理,通过在LF及MR驱动单元的前方形成声学透镜的效果,以保持一致的离轴响应。


LS5/5也是首个使用聚丙烯作为低音及中音驱动单元锥体材料,这是使各个扬声器之间的驱动单元响应更加一致的研究成果。”薄壁”的箱体设计,其箱体的厚度比以前的型号更薄,但是阻尼层更厚重,以降低面板的共振频率及“Q”值
