续集：希望藉此尽可能的记录Franco毕生成就。
在木头里长大
要了解Franco的喇叭设计理念，我们必须追溯本源，从他的成长背景开始说起。Franco Serblin生于1939年，故乡位于威尼斯西方约60公里的Vicenza，这是一个充满文艺复兴气息的历史城市，Serblin家族在此地颇有名望，Franco是家中七个孩子中的老幺，其中三个兄长都是牙医，Franco也追随着哥哥的脚步，早在十八岁就成为执业牙医。
不过，真正影响Franco未来志向的，其实是他的父亲，以及对于音乐的热爱。Franco的父亲是一位技艺精湛的木作工匠，Franco从小在木头堆里涨大，耳濡目染之下，自然培养出对于实木的热爱与认知。Franco之所以偏好用实木打造喇叭，其实早在此时就可以看出端倪。
另一方面，因为热爱音乐，Franco早在二十五岁就开始自行制造喇叭，不过他对于喇叭的研究方向，显然与一般重视理论技术的工程师不太一样。在本刊265期我与Franco的Email专访中，他曾经告诉我，他对于喇叭的研究，并不是从（工程师）或学术的角度出发，而是以一名（工匠）的角色，广泛的吸收关于声音重播的各种知识，研究领域不限于物理声学，还涵盖了艺术与文化领域，为此他甚至深入研究过小提琴的制造与发声原理，对于他的喇叭设计理念产生的关键的音响。
难道Franco设计喇叭真的不重视科学理论吗？当然不是如此，年轻的Franco再DIY喇叭时，曾经结交一群志同道合的发烧死党，其中包括不少在HI End音响界叱咤风云的人物，例如Unison Research创始人、管机设计大师Giovanni Maria Sacchetti，以及丹麦Scan-Speak单体与Dynaudio创始人之一的Ejvingh Skaaning等人，都是Franco的好朋友，Franco从他们身上学到了许多专业知识，为自己的喇叭设计打下理论基础。
天才横溢的Snail Project
   1980年，Franco推出Snail Project，这款喇叭设计别出心裁，基本上，这是一套2.1声道喇叭系统 ，频率响应25Hz到21KHz。下方的超低音喇叭内藏两只15寸JBL低音单体，附带高、中音等化调整。从超低音箱体向两侧延伸出两个支架，与两只卫星喇叭相连，可以调整高度、左右间距与toe-in角度，整体造型的确与蜗牛（snail）有几分神似。许多人认为snail这是Franco的开山之作，但其实这套喇叭并未正式量产，据说只少量制造了七组，与Franco的音响同好分享。事实上，Franco投身喇叭制造事业的时间比snail更早，1970年代末期，Franco就已经帮美国喇叭品牌Cizek代工设计、制造喇叭。当时这些喇叭就采用实木准接工法制作箱体，模样已经与Sonus Faber未来的喇叭有几分神似。


2017/10/24 10:11:36

拼死以求Electra Amator
  1983年，Franco正式创立Sonus Faber，品牌名称意指（手工打造之声），开宗明意指出了Franco坚持传统工匠精神、手工打造喇叭理念。Franco在Sonus Faber时期的第一款作品是Parva FM1一直进化到Parva FM4。一共衍生了四代，到了1991年才正式停产。在这段期间，Franco又陆续推出了Minima FM2（也就是台湾音响迷熟悉的Minima）、Electar等几款书架喇叭，不过真正打响Sonus Faber国际知名度的，要算是1987年推出的Electra Amator，这款喇叭采用当时被称为（高音之王）的Dynaudio T330D丝质凸盆高音单体，搭配7寸PP震膜涂布特殊阻尼中低音单体，虽然是书架喇叭形式，但是低频延伸却有超水准的实力，甜美浓郁的中高频尤其迷人，至今仍是音响迷拼死以求的梦幻喇叭，二手行情水涨船高。
     1999年，第二代Electern Amator III推出，该采被动辐射式设计，许多用家认为重播实力更胜第一代，但是在二手市场的抢手程度却不如造型与Electra Amator类似，但是体积小一号的Minima Amator，这款喇叭推出与1992年，配备Dynaudio D28丝质凸盆高音单体，5.5寸PP振膜中低音单体，箱体虽小，但是低频却让人惊骇，STEROPHILE曾评论这款喇叭有（lager-than-life）的低频实力。它的中高频依然甜美，但是音质较为透明飘逸，声音走向与Electra Amator略有不同。有些人质疑Franco喇叭的声音一致性不足，但是换个角度想，其实Franco的喇叭本来就不是大量生产的商品，每一个型号都有独立的个性，都是独一无二的创作，不能将一般喇叭依照价位、用料、声音好坏来区分等级的方式，直接套用在Franco设计的喇叭身上。

大招来了，请接好

铁甲武士Extrema
1991年，轰动一时的Extrema喇叭正式推出，Franco显然将这款喇叭视为他的设计生涯里程碑，推出之时，特地邀请全球音响媒体齐聚意大利举办发表会，知名评论员KEN Kessier、Steve Harris等人都应邀出席。这款被台湾音响迷称为（铁甲武士）的喇叭虽然是书架形式，但是单支重量却高达40公斤，高音单体与Electra Amator一样采用最顶级T330D，搭配7.5寸PP振膜低音单体，振膜表面涂布特殊阻尼，藉此降低振膜共振音染。低音单体的磁铁几乎与振膜一样大，可见其惊人的低频实力。


2017/10/25 10:03:15

Extrema的出现，打破了一般人认为Franco不重视理论与技术的印象，这款喇叭有两项先进的设计：一是采用了专利SINE-Cap一谐分音线路，这种分音器的低通只使用一个电感，高通只有一个电感与一个电阻，完全舍弃传统分音器中的电容，藉此将相位失真、阻抗变化都降到最低，在搭配特别定制的高音与低音单体，让频率响应的衔接更为平顺。唯一的缺点是，这种分音线路会耗损较多功率，虽然规格表示灵敏度88DB并不算太低，但实际上却需要大功率扩大机才能充分驱动，喇叭背板甚至设有金属鳍片辅助散热。这种特殊的分音设计，让Extrema被许多玩家视为挑战的目标，许多人认为Extrema太难驱动，推不出低频；但只要扩大机推力足够、搭配得当，就可以激发Extrema惊人的潜力。或许有能力搞定Extrema采用这种特殊分音技术，让Extrema成为绝响之作。
Extrema另一个技术先进之处，是喇叭箱体背板配备了椭圆形被动辐射器，辐射器之外还设有一片挡板藉此排除喇叭后墙的声波反射影响。这个被动辐射器的阻尼可以进行五段调整，藉此调整喇叭的低频特性，让Extrema更能融入不同的聆听空间中。谁说Franco不重视技术呢？Extrema当年追求的相位一致、极简分音、低频阻尼控制、箱体共振控制、重视空间适应性等等理念，即使用今日的喇叭设计标准检视，都依然是非常先进而前瞻的概念！
名琴化身Guarneri Homage
     1993年，为了纪念伟大的意大利小提琴制琴大师Bartolomeo Giuseppe Guarneri逝世250周年，Franco推出了Guarneri Homage，将声望推向另一个高峰。Franco将他多年来专研乐器结构的知识运用到这款喇叭中，箱体造型师法鲁特琴，首创前宽后窄水滴状箱体造型，出来美观之外，还兼具声学考量，可以藉由两侧非平行面打散箱内驻波，据说箱体内部还使用了黄铜与铅版控制与调音。从当年STEREOPHILE杂质的测试数据可以知道，Guarneri Homage不但是Franco所设计过最美的一对喇叭，也是规格上最精准的一款喇叭，成为后来无数喇叭竟先模仿的典范。事实上，就连Guarneri Homage首创黑色弹性线所制成的流苏网罩，也被后世许多喇叭所模仿，可见Guarneri Homage的迷人魅力。
     Guarneri Homage推出后佳评不断，出厂编号001的第一对被意大利Cremona小提琴博物馆永久收藏，用一部Electrocompaniet扩大机驱动，在馆内播放着悠扬的弦乐。第002及003号则被意大利小提琴演奏大师Salvatore Accardo与Uto Ughi收藏。


2017/10/25 10:03:15

     在本刊183期总编亲赴意大利采访Franco的报导中，Franco曾经详述Guarneri Homage的箱体制造过程，他的箱体由42块厚实胡桃木车削成弧形，在相叠胶合而成每层中间嵌入细黑檀木，前障板是15层桦木夹板，后方龙骨则是Lime实木。这些实木的处理过程超乎想象的费时，首先必须放入烤炉慢慢烘干，烘干之后要拿出来放在阴凉处自然风干，让木材稳定，这个自然风干的阶段要三个月。等三个月后，又要再把木材放入烤炉，烤过之后，拿出来后又要再风干三个月。经过二次风干的实木特性才算稳定，也才能拿来制造箱体。由于箱体是由一块块弧形实木粘合，使用与制造小提琴相同的天然有机黏胶，必须长时间等待箱体粘合牢固，接下来才能进行上漆工作。Guarneri Homage使用的漆料完全比照小提琴漆料成分，内含多种天然材质，质感与一般钢琴烤漆不同。箱体表面共上了七层漆，每层漆都必须完全干透之后才能继续上第二层。这样算起来，完成一个Guarneri箱体的时间整整要花一年时间。也因为如此，Guarneri Homage一个月的产量只有不到十对 。

终于推出落地喇叭
1996年，或许是拗不过全球代理商的殷殷期盼，一向坚持书架喇叭的Franco终于推出第一款落地喇叭Concerto Grand Piano，采用两音路外加一只被动辐射器设计，低频可延伸到40HZ（±3db）。
1998年，Franco推出众人引颈期待的意大利三大名琴家族第二款喇叭Amati Homage，但这款喇叭实际上并没有带给世人太大的惊奇。Amati Homage依然是一款杰出的喇叭，但是基本架构延续前作Guarneri Homage，比较像是Guarneri Homage的落地款，采三音路四单体架构，每只单体都有独立腔室，低频延伸达24Hz
巅峰之作Stredivari Homage
2003年，时值Sonus Faber创立二十周年，Franco终于推出（意大利名琴家族三部曲）的最后巨作Stradivari Homage。当时许多人推测这款喇叭应该是Amati Homage的放大版，但是Stradivari Homage正式发表之后，却让所有人眼睛一亮，因为这款喇叭竟然像是两支Amati Homage面对面合为一体，宽障板、浅箱体的造型，完全跳脱传统喇叭的设计框架。Franco师法乐器用障板放大声音的概念，利用宽阔的障板达到无限障板效果，让低频自然向下延伸。声音表现上，Stradivari Homage也的确展现出有别于Franco以往喇叭的风貌，音染更低、解析更高、极度透明，而且低频快速扎实。
     Stradivari Homage是Franco历时四年所开发的心血结晶，全球发表会在SONUS Faber新落成的工厂举行。那时Franco曾透露这款喇叭耗费他太多心力，接下来想要好好休息，不过，另一方面，却又开心的告诉媒体，接下来可能考虑到运用现代技术，打造Snail Project二十五周年纪念喇叭。只是谁也料想不到，当时意气风发的Franco，竟然会在2006年毫无预警的离开他一手创立的Sonus Faber。
茶壶里的风暴
难道是Sonus Faber的财务与运营出来问题？并非如此。那时的Sonus Faber正直全盛时期，产品有80%以上销售海外市场，年成长率高达35%，堪称是世界上最受欢迎也最赚钱的HI End喇叭厂家。Franco为什么要离开？当时没有任何媒体报导，成为音响圈永远的谜团，我认为有必要再次解答。实际情况是，对经管管理毫无兴趣、只是专心研发喇叭的Franco，早在1989年就将总裁宝座让给他的大女婿Cesare Bevilacqua，自己挂名荣誉总裁，专任总工程师。长相硬挺帅气犹如电影明星、精通多国语言，而且又是商学本科的Cesare也的确不负所托，将Sonus Faber经管得有声有色，公司规模连年扩张。
2013年Stradivari Homage推出后，Franco开始察觉Sonus Faber的规模已经大到无法控制，与他当年坚持的意大利传统工匠作坊、小量手工生产的理念有所违背，也让他与公司的经营方向产生歧义。结果，肇始于公司内部的一场茶壶里的风暴，才是导致Franco离开的真正原因。
2007年Sonus Faber被Quadrivio集团并购，Franco带走的唯一资产，只有一张创业使用至今木工工作台。Franco离开Sonus Faber之后，并没有立刻另起炉灶推出喇叭，而是与他的二女婿创立Laboratorium工作室，推出采用特殊银钯合金的Yyer线材，将他在Sonus Faber时期对于线材的研究化为实际产品。2007年又推出了Flexum扩散板，落实他多年来对于空间声学的研究成果。

切不断的影响力
至于Franco离开后的Sonus Faber，则由Quadrivio集团另外成立FINE Sonuds Group主导经营，藉由整并扩张策略，继续在HI End音响界扮演着举足轻重的角色。许多人认为少了Franco的（后SONUS Faber）时期，已经失去了当年的特色，老实说这种想法并不正确，我认为有必要在此为Sonus Faber说句公道话。事实上，目前Sonus Faber的总工程师Paolo Tezzon早在学生时代就在Sonus Faber实习，不但完整继承了Franco的喇叭设计理念，有电子工程学位的Paolo，也是辅佐Franco完成Stradivari Homage等经典喇叭的重要人物。除此之外，在Fine Sounds集团担任技术顾问的Joseph Szall（同时也是Capeicci Continuo Admonitor喇叭设计者）与Franco是多年的好友，在技术交流上一直与Franco关系密切。以上种种迹象都表示，新时代的Sonus Faber虽然朝着全新的方向前进，但是产品中依然有着Franco的DNA，很难完全切断Franco的影响力

临摹现场Ktema
2010年，正当众人以为Franco就此告别喇叭设计舞台之际，大师终于发表了他以Franco SERBLIN为品牌的第一款喇叭Ktema，并且以独创的造型与技术，再一次让世人惊骇。蛰伏四年之后，Franco的喇叭设计概念明显更为圆融而成熟，整体完成度更高，同时又充满原创设计理念，轻松驾驭各种特殊技术的设计能力，仿佛已经进入无入而不自得的境界。接下来推出的三款最后遗作，每一款 都有独特见解，都代表着Franco毕生音响哲学的一个面相，都像是独一无二的艺术品一般，散发着独特的个性魅力。


2017/10/27 9:28:31

2010年推出的Ktema是落地喇叭，体积并不是十分巨大，符合Franco让喇叭融入一般聆听空间的目标。特殊的单体配置，是Franco观察音乐现场所得到的灵感。喇叭前方的高音与中音单体，则像是环绕在独奏者后方伴奏的乐团。乐团伴奏与主奏者的地位同等重要，低音伴奏不能遮蔽或干扰到主奏者的演出，也不应该沦为配角。Ktema的独特设计，就是为了让主奏乐团、中高音与低音尽可能和谐的融为一体。
值得注意的是，在箱体设计上，Ktema的顶板。底板以及固定高音与中音单体的前障板都使用了金属材料，这是Franco喇叭首见的尝试。事实上，Franco对金属与实木箱体结合的研究，其实早在多年前就已展开，Gaurneri Homage与Amati Homage的箱体内部就使用了黄铜与铅版进行调音；2013年Stradivari Homage发表时，也有媒体在Franco的工作室中发现采用金属侧板的喇叭试作原型。可见Ktema结合了金属材料的箱体，其实是Franco研究多年之后的成果。

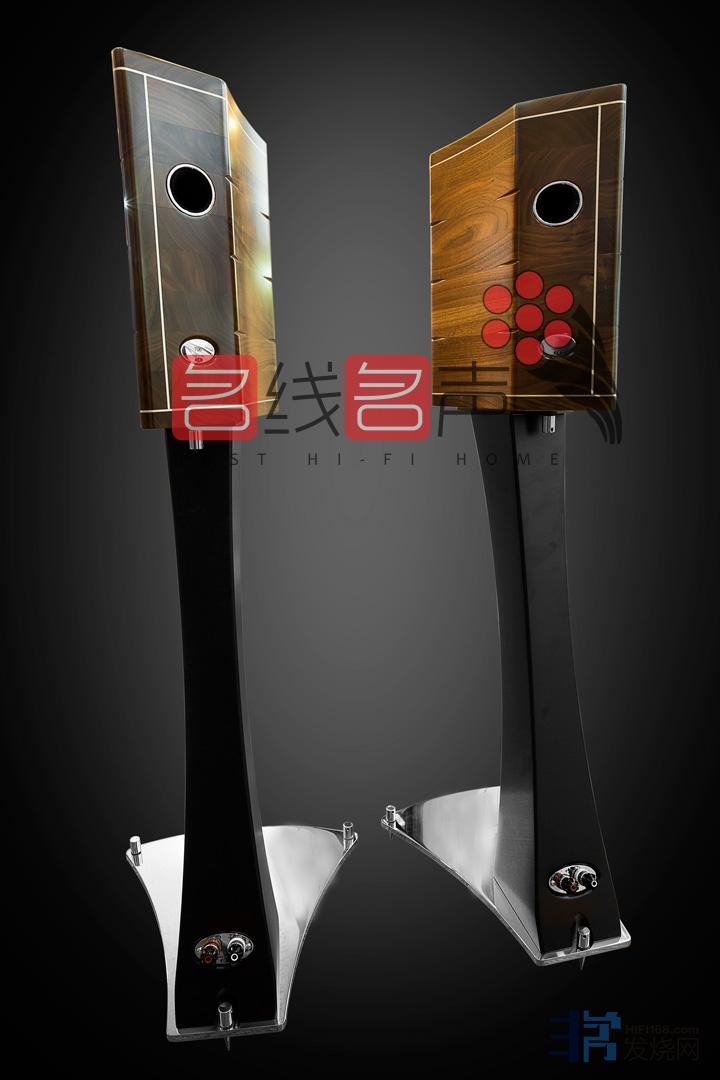

集书架喇叭之大成Accordo

2345_image_file_copy_1 (6).jpg(53.88 K)

2017/10/27 9:28:31

2012年推出的Accorodo，则是Franco毕生研究书架喇叭的集大成之作。从箱体造型，可以看出Franco企图再一次摆脱传统设计框架、甚至企图超越自己以往的设计成就，从全新的角度思考书架喇叭的可能性。ACCORDO不是Ktema的书架版、也没有采用Franco擅长的鲁特琴造型箱体，而是采用了箱体侧板内凹，四面皆不平行的完全非对称箱体造型，实木箱体也与金属材质进一步的结合，箱内容积虽然因此而缩小，但是低频能量却有超乎体积限制的实力。
神秘的天鹅之歌Lignea
     2013年，Franco曾经致电本地代理商巴洛克及其他少数合作伙伴，透露这年慕尼黑音响展将会发表另一款全新喇叭，谁知道大展尚未开幕，Franco就在3月31日黯然逝世，这款全新的神秘喇叭，也因此而暂缓发表。索性Franco与女儿与二女婿继承遗志，丝毫不敢懈怠的花了三年时间，将分音路线与制品微调到完美地步，才让这款Lignea在2016年底正式推出。



2017/10/27 9:28:31

   不知道Franco是否早有预感，才设计出Lignea这样一款独特的喇叭，别出心裁的设计一方面让人称赞，一方面也让人深思大师独特的喇叭设计哲学。谁也料想不到，大师的（天鹅之歌），竟然是一款体积如此小巧的喇叭。Lignea的箱内容积只有4公斤，低音单体只有4寸，Franco破釜沉舟、一刀斩断低频下段延伸，这种手段或许实在太极端，但是对Franco而言，这却是萃取那情感最丰富而浓烈中频的唯一手段。
中频是一切
   重现中频的神韵，是Franco毕生专研喇叭的终极理想，也是大师每一款喇叭所企图现实的共同目标，不论是梦幻的Electra Amator、重量级的Extrema、名琴化身的Guarneri Homage，或许体型最大的Stradivari Homage皆然。这个终极目标，终于在Franco是最后一款喇叭Lignea身上实现。大师历年设计的喇叭，永远是音乐迷的最爱。但是他毕生追求的目标，却不一定是每个人都能渗透。在Lignea充满生命力与情感张力的歌声中，Franco一本初衷，用最特别的方式从音响舞台谢幕。最传神的中频，只预留到最后仍未离席。真正心灵相通的知音分享。

后续还会有关于3款喇叭的特别评论文

附：
用实木打造箱体的真相
     许多人认为Franco用实木打造喇叭箱体，是为了让箱体像乐器一般共鸣，这种想法其实是一大误解。Franco使用实木不只是为了好看，而是利用不同的实木密度与纹理，达到调音的目的。但是Franco清楚知道，箱体一旦共振，就会产生音染，所以他设计的每一款喇叭，都会依照箱体的形式与尺寸，选用最合适的木材与结构。例如Guarneri Homage用胡桃实木叠合建造箱体，但是落地款的Amati Homage如果沿用这种做法，结构可能不够坚固，所以该采枫木实木薄片多层粘合，在压出弧形，前障板则是MDF材质，Stradivari Homage的前障板两侧是以20层LIME实木薄片粘合，最外层在贴上枫木薄片，前障板与箱内结构一样是以MDF构建。2002年推出的Cremona是以MDF薄片七层黏合，在压出鲁特琴的弧形，外表在贴上枫木薄片而成，真正用到实木的只有箱体顶板与底板，就算是以实木拼接箱体闻名的Electra Amator与Minima Amator也不是纯实木打造，而是同时使用了MDF（前障板）与夹板（内层结构）建构箱体。由此可见，Franco的喇叭箱体其实并非只用实木建构，而是依照箱体尺寸与整体设计，选用最适合的木料，再利用多片或多块木材胶合，达到控制共振的目的。
附：
量身定制单体
   Franco历年使用的单体几乎都是由Dynaudio、Scan-spear、seas、Audio Technology等专业单体厂制造，不过Franco用得并非量产制品，而是由这些单体厂依照他所要求的规格量身打造的特别订制品。这几家单体厂的技术与创始人员可说系出同源，Franco与这些厂家的核心设计者一直保持良好而密切的关系，当然可以取得规格最好的特别定制单体。坊间许多DIY玩家试图用一般量产单体复制Franco的喇叭，声音表现当然不会相同。
值得注意的是，Franco生前最后三款喇叭所使用的单体，在Franco的工作室还会进行最后修改加工的手续，Franco从未说明他到底对这些单体动了什么手脚，但是从网络上查到的少数照片，我推测主要修改有二：一是调整相位锥的材质与造型，藉此修正声波扩散与频率响应特性；二是调整单体振膜的配重，藉此微调单体的最低共振频率。Ktema低音单体使用的机械阻尼控制技术，指的应该就是类似的修改手法。
附：
以耳调音VS仪器测量
     许多人认为Franco设计喇叭只靠耳朵聆听调教，声音表现不够精确客观。这其实并非事实，Franco在研发喇叭时，同样是以科学为基础，需要电脑与仪器辅助计算与测量。他的箱体设计并非天马行空，而是依照单体特性计算容积。单体装上箱体后，也需要各种仪器进行测量。分音线路同样利用电脑辅助设计。不过上述过程，只是Franco设计喇叭的开端，他清楚知道，优异的规格数据并不一定等于好声，当仪器测量结果与聆听感受发生冲突时，Franco会选择相信他的听感进行修正，而放弃账面上更完美的规格数据。许多Franco的崇拜者相信他的声音品味必定超凡卓越，所以才能调校出独树一帜的悦耳美声。不过事实上，Franco并不固执于只相信自己的听感，而是非常乐于参考他人的聆听建议，在喇叭研发阶段，只要一有机会，Franco就会找人聆听他正在试作中的喇叭，依照他们的听感，随时动手调校分音元件。可见Franco对于听感其实有着非常开阔的心胸，虚心接受他人的建议，才能一步一步调校出无数用家着迷的美声。
